Утепленное чердачное помещение
Лаз на чердачное помещение практически всегда изготавливают еще на этапе возведения постройки, но бывают и исключения. В таком случае понадобится вырезать проход своими руками. Проще всего это сделать в деревянном потолке, однако нередко это может быть и бетонное перекрытие
Вырезая лаз на чердак, важно не повредить несущие конструкции. В бетонных плитах лучше всего проделывать лаз на их стыке. Для работы по бетону понадобятся перфоратор и болгарка с дисками по металлу и камню
Для работы по бетону понадобятся перфоратор и болгарка с дисками по металлу и камню.
Работу нужно проводить аккуратно и не спеша. Наиболее правильно будет разметить на бетоне линии и по ним провести надрезы, и далее, с помощью перфоратора производить извлечение бетонного состава. После того как проделано отверстие под лаз, его тщательно обрабатывают по периметру для проведения дальнейших работ.
Образец изготовления люка можно увидеть на примере деревянного изделия (дерево хороший теплоизолятор и очень просто в обработке), рассмотрим пошаговый процесс:
- Устанавливаются несущие части каркаса лаза, доски или металлические уголки.
- Производится монтаж наличников проёма лаза. Варианты крепления наличников могут быть различны и зависят от конкретных условий. Проще всего наличники крепить к деревянным конструкциям. Для этого лучше всего взять саморезы. От использования гвоздей лучше отказаться, так как они могут расколоть древесину и, кроме того, крепление с помощью гвоздей со временем теряет прочность. Если наличники нужно крепить к бетону, то здесь лучше всего подойдут дюбеля. Наличники можно изготовить из досок или ДВП. После установки наличников необходимо тщательно проверить все элементы. Конструкция должна быть надёжной, так как она выполняет несущую функцию.
- Для изготовления каркаса люка подойдут доски толщиной 25−30 мм. Каркас люка должен быть на 40−50 мм меньше проёма. Такие припуски необходимы для обшивки проема на потолке рамкой, на которую в дальнейшем будет ложиться крышка. Далее, необходимо зашить люк с одной стороны.
- В каркас укладывается теплоизолирующий материал. Оптимальным вариантом станет минеральная вата. Утеплитель крепится к каркасу. Для этого используются деревянные планки. Далее, каркас тщательно зашивается. Таким образом, получается утеплённый сэндвич.
- Готовый люк крепится к проёму с помощью петель.
- На периметр люка устанавливается уплотнительная резинка, которая предотвратит сквозняки и послужит утеплителем.
- Сторону крышки люка, выходящую в помещение, декорируют под дизайн комнаты, в которой она находится.
Это общая схема работы
Важно помнить, что она, однозначно, будет отличаться в зависимости от планировки дома, пожелания жильцов и финансовых возможностей
Популярным решением чердачного люка будет установка доводочного механизма. Готовые механизмы продаются во многих строительных магазинах. Использование этого механизма значительно упростит пользование люком. Так, его можно будет открыть и закрыть одной рукой, не прилагая при этом больших усилий. Монтаж доводчика довольно просто осуществить своими руками.
Утепленный люк на чердак можно заказать и у фирм производителей, которые также могут предложить и быстрый монтаж.
Устройство чердачного люка
Лаз на чердак состоит из двух элементов, коробки и двери. Конструкция выхода на чердак может оснащаться задвижкой и петлями.
Коробка, является несущим элементом, к ней крепится дверь или люк. Делают коробку из прочного дерева, дуба, березы, осины, лиственницы.
Важно! Изготовление короба из бруса по сути самое надёжное и удобное для монтажа. Брус имеет небольшую остаточную влажность, четкую геометрию, работа с ним не требует сложных столярных инструментов и навыков
В верхней части бруса по периметру вырезают посадочное место для люка в четверть ширины. Некоторые советуют не делать выемку в брусе, а набивать доски для опоры люка, как лучше – решать мастеру. Коробка состоит из четырех частей, торцы при сборке можно склеивать, если соединение предполагает угол в 45°, но лучше производить сборку, соединяя бруски под углом 90° по системе шип-паз. Места стыковки проклеивают столярным клеем или используют крепеж саморезами, гвоздями. И коробку, и крышку, сделанную своими руками, следует обработать специальной противопожарной пропиткой.
Важно! Начинать надо с тщательных измерений чердачного проема. Правильно посаженный короб – гарантия безопасности
Короб должен быть не только прочным и надежным. Чтобы человек мог на него облокотиться он должен быть хорошо обработан, облагорожен. Это не банальный лаз в чердачное помещение, это дверь, соответствующая интерьеру помещения в котором расположена.
Те же требования и к люку. Нужно делать так, чтобы через чердачную дверь или люк удобно было не только проходить, но и проносить предметы, вещи, важны правильные размеры. Его конструкция должна изготавливаться с учетом таких требований. Крышка чердачного люка в виде открывающейся створки самой простой конструкции представляет собой раму из бруска сечением 20х40мм, обитая досками или тонкой деревянной рейкой, внутри которой может быть проложен утеплитель. Возможны более сложные конструкции.
Где и как установить
Может показаться, что подобрать место для размещения и вырезки люка не очень трудно. Однако большинство людей забывает, что в потолке есть балки перекрытия. В процессе монтажа люка на них нельзя попадать, это касается и кровельных стропил. Профессиональные строители рекомендуют в таком случае придерживаться некоторых правил:
- Лестничная конструкция при складывании не должна задевать стены и потолок чердачного помещения. Чтобы предотвратить эту проблему, нужно предварительно измерить расстояние от лестницы по вертикали и горизонтали.
- Люк на чердак также должен беспрепятственно складываться/раскладываться.
- Направление и расположение люка зависит от направления чердачных стропил.
- Отверстие в потолке должно совпадать с размерами люка, иначе будут появляться щели и трещины.
Начало монтажа – крепление короба
Лестница выбирается с учетом параметров проема. Короб должен быть меньше него на 1–3 см. Также нужно знать расстояние от пола до потолка в том месте, где планируется установка. Длину чердачной лестницы вычисляют исходя из угла ее наклона и высоты потолка.
Чтобы произвести монтаж, нужно временно закрепить конструкцию в проеме. Для этого используются 2 вспомогательные доски. Их прибивают к потолку в месте проема так, чтобы на них можно было уложить короб, предварительно подняв его через проем.
В монтаже должны участвовать двое. Первый находится на чердаке, имея при себе:
- угломерный прибор;
- отвертку или шуруповерт;
- плоские ключи;
- шурупы.
Второй, находясь внизу, подает сложенную конструкцию. Короб кладется на прибитые заранее доски. В зазоры между коробом и проемом нужно вставлять распорки, они позволят выдержать прямые углы при вкручивании шурупов. Кроме этого, используя монтажные клинья, нужно выровнять плоскость короба, ориентируясь на плоскость потолка.
Теперь лестница должна быть зафиксирована шурупами – двумя с передней стороны и двумя с задней. После этого работник снизу может убрать вспомогательные доски и разложить лестничную конструкцию. Но пользоваться ею еще нельзя.
Монтаж чердачной лестницы.
Самостоятельное изготовление чердачной лестницы
Лестница на чердак может быть расположена с улицы или изнутри дома. Наружное расположение, без сомнений, экономит жилое пространство, но такая лестница, как правило, намного выше и часто менее удобна.
Представьте, что вы захотите попасть на чердак зимой. Вам придётся одеваться, выходить из дома, подниматься по заснеженным ступеням. А если лестница ещё и металлическая, то она и вовсе может обледенеть. Решить эти проблемы поможет укрытие для лестницы, но тогда она превратится в капитальную конструкцию, которая потребует значительных вложений. Хотя, в принципе, всё возможно.
Если вы решили сделать лестницу на чердак снаружи дома, выбирайте стену, где расположено меньше всего окон, и ту её часть, где она не будет закрывать естественного освещения комнат. Если будете делать наружную крытую лестницу, то и выход на неё можно предусмотреть изнутри дома.
ФОТО: bigarden.ruНаружная или внутренняя лестница может быть винтовой – это существенная экономия места
Внутренние лестницы на чердак следует располагать так, чтобы они не мешали свободному передвижению по комнате. Обычно удачным местом является площадка у стены. Подлестничное пространство в этом случае, если конструкция стационарная, можно использовать для хранения.
При проектировании складной чердачной лестницы не рассматривают её расположение рядом с входной дверью в комнату. Раздвижные конструкции могут неожиданно опуститься и ударить входящего в комнату человека. Нежелательно делать лестницу на чердак в детской комнате: вы не сможете проконтролировать безопасность своего ребёнка.
Алгоритм сборки внутренней складной деревянной лестницы на чердак
Самый простой вариант, который не потребует от вас особых навыков, – конструкция из дерева. В отличие от металлической, вам не понадобится сварочный аппарат и умение с ним работать, а только пила, дрель или шуруповёрт и немного пространственного воображения.
Вот последовательный монтаж лестницы от автора видео Мой ЗАДЕЛ:
| Иллюстрация | Описание действия |
| Примерный перечень материалов, которые потребуются для деревянной лестницы на чердак при стандартной высоте потолков | |
| Все эти материалы несложно найти в продаже, к тому же можно использовать обрезки досок, если у вас недавно шло строительство | |
| Крышка люка будет изготовлена из фанерного листа | |
| Для утепления люка первый слой теплоизоляции – фольгированный пеноизол. Он крепится на крышку люка строительным степлером | |
| Для укрепления люка используют каркас из досок | |
| Каркас крепится на саморезы или болты | |
| В качестве основного утепления автор использовал листы пеноплекса. При сравнительно малой толщине они отлично держат тепло. Листы фиксируются внутри крышки люка монтажной пеной | |
| Короб для люка собран из доски на клей ПВА и закреплён для прочности болтами | |
| Выдвижной механизм люка состоит из металлических деталей, по 4 с каждой стороны. Их автор изготовил самостоятельно из металлического уголка | |
| В сборе конструкция для открывания люка выглядит таким образом | |
| Лестничные шарниры выглядят ещё проще: это обычные полосы металла, которые тоже несложно сделать самостоятельно | |
| Последняя металлическая конструкция, необходимая для работы раскладного механизма, – ограничитель. Вот его схема | |
| Для того чтобы из люка на чердак не задувало в комнату, внутренний паз нужно снабдить уплотнительной лентой. Она крепится на клеевую основу и дополнительно фиксируется скобами | |
| Механизм открывания люка фиксируется прочным крепежом | |
| Ступени лестницы фиксируются под углом в 25° в пазах глубиной примерно 7 мм. Пазы промазываются ПВА, а ступени дополнительно фиксируются саморезами. Если нужна повышенная прочность, можно укрепить эти места металлическими уголками | |
| Части складной лестницы фиксируются простым механизмом | |
| Первая секция лестничного механизма прикручивается непосредственно к люку на металлических уголках | |
| Лестница готова, остаётся только установить короб с люком в лаз |
Как работают такие раскладные лестницы – в этом небольшом видео:
Watch this video on YouTube
Как видите, механизм довольно простой и практически не занимает места в комнате и даже на чердаке. Как сделать его своими руками, вы увидели на реальном примере.
Устройство пожарных лестниц для чердака
Отдельной главой отметим обустройство чердачных люков с лестницей, которые имеют еще одно предназначение – быть противопожарными.
Поясним подробнее. В момент возгорания, когда выход из дома перекрыт, единственный вариант – это чердачный люк. Достаточно просто подняться по нему и вылезти на крышу, а оттуда уже спуститься либо по стене дома, либо дождаться помощи.
Вот почему нередко ставят так называемые противопожарные люки на чердак, которые помогают эвакуироваться в нужный момент из дома. А потому люк и лестницу с такой целью делают исключительно из металла, и только изредка из дерева, обработанным пропиленом. Естественно, последний вариант уже менее надежен.
Такие конструкции являются обязательными в офисных зданиях, государственных и коммерческих банках, отелях и образовательных учреждениях. А также во всех тех помещениях, где пожар сам по себе более возможен и прогнозируем. А выглядят такой люк и лестница так:
По своей конструкции пожарные лестницы с люком для чердака не особо отличаются от обычных, всего по нескольким параметрам:
- Петли здесь монтируется только с верхней стороны, и никогда с нижней.
- Также створка должна открываться только наверх.
- Коробка делается усиленной, углового типа.
Виды и группы по времени противостояния огню
По огнеупорности чердачные люки также делятся на три основные группы:
- Первая группа. Это самые лучшее люки в плане защиты от открытого огня, ядовитого дыма и газов. Изоляция у них состоит из нескольких слоев, и сама конструкция выдерживает целый час воздействия пламени без потери своих самых важных свойств.
- Вторая группа. У таких конструкций – средняя изоляция от огня. Такой люк способен выдерживать огонь целых полчаса без каких-то особых изменений своих свойств.
- Третья группа. Хорошая защита от огня, но запас прочности невелик, всего около 15 минут. Для жилого дома это самый простой и надежный вариант, ведь этого времени как раз должно хватить на то, чтобы успеть забраться на крышу всем домочадцам.
Требования к изготовлению пожарного люка и лестницы
Особые требования предъявляются у таких изделий к зазору крышки люка к чердачному перекрытию: он должны быть минимальными. А сама коробка может быть даже деревянной, только если она сама была предварительно пропитана огнезащитными составами. Но чаще всего такие лестницы изготавливают из металла толщиной от 1-2 миллиметра до 2 миллиметров.
Естественно, чем тоньше металл, тем меньше он сможет противостоять огню. Согласитесь, если стены уже объяты пламенем, и выхода из окон или дверей нет, тогда лестница, по которой можно сбежать на чердак, уж точно должна быть целой, а не зажечься, как спичка.
А еще часто не знают о таком моменте. Никаких специальных отдельных ГОСТов на производство подобных конструкций из лестниц с люком не существует. Есть только рекомендации, и отдельные испытания на огнестойкость. Туда входят такие конкретные понятия, как материал изготовления лестницы с люком, наличие специального уплотнителя, которые не позволят распространяться огню, не поддерживающий горение теплоизолирующий материал. Все это прописано в современных СНиПах -85.
А напоследок мы приготовили для вас вот такой приятный бонус, который поможет легко поднимать по лестнице любые предметы:
Как сделать складную лестничную конструкцию из двух секций?
Установка и изготовление люка также немаловажный аспект работ. Он предотвратит проникновение холодных воздушных масс в дом. Это основная причина оборудования люком лестничных конструкций. Для его изготовления вам потребуются бруски 50х50 и лист фанеры.
Порядок выполнения работ:
- Определить подходящее место с учетом размерного запаса 0,8 см для того, чтобы люк нормально закрывался.
- Бруски нужно разрезать на четыре части соответственно размерам люка, а по краям выпилить отверстия.

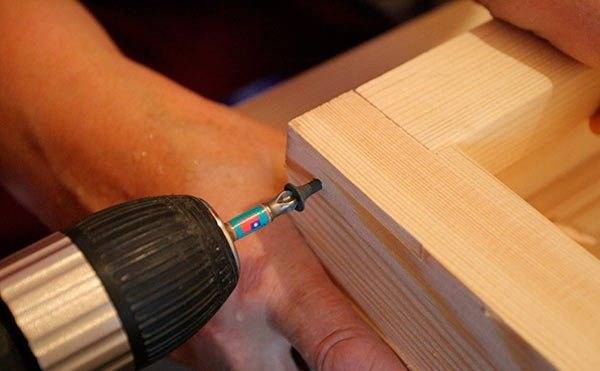

- На каждый полученный паз нужно нанести клей и скрепить бруски саморезами.
- Чтобы соблюсти диагонали, привинчивают косынки.
- Последующий этап – крепление фанеры.
- Готовую крышку примеряют, а затем устанавливается защелка на проеме.
- Чтобы крышка открывалась без помех, в проеме устанавливают ручку.
Лестница, оборудованная люком и ведущая на не обогреваемый чердачный этаж или мансарду, имеет конструктивные особенности. Проем для строительства такой конструкции с люком должен быть утеплен. При изготовлении люка, слой теплоизоляции и пароизоляции кладут на фанеру. Сверху все еще раз укрепляют пароизоляционной пленкой.
После выполненных работ остается заключительный этап – декорирование. Его делают аналогичным отделке потолка. По вашему желанию, цветовая гамма может контрастировать со стенами. Иногда вместо фанерных листов используют металлические, которые необходимо окрашивать краской, подходящей по цвету и эксплуатационным характеристикам.
Лестничная конструкция из двух секций довольно проста в изготовлении и не подразумевает использования сложного механизма. Эта конструкция будет оптимальной для исполнения человеком без специальных навыков в строительстве.
Складная лестничная конструкция может быть дополнена вспомогательным тросовым механизмом, который будет облегчать разборку и сборку системы. Для того чтобы сложенная конструкция не раскрылась, установите фиксирующий крючок. Чтобы его закрепить, в месте соединения секций устанавливается петля, а на нужном расстоянии от нее на стене монтируется крючок.
Конструкция готова к эксплуатации, но она будет всегда у вас на виду, что считается ее недостатком. Если этот момент важен для вас, то можете воспользоваться следующими рекомендациями. Выполнить трехсекционную лестницу, которую изготавливают по вышеуказанной технологии. Такую лестницу можно легко спрятать в люк.
Как установить чердачный лестничный марш
Металлическая конструкция от Fakro
Почему нужна специальная конструкция
Требуемые параметры помещения и люка для монтажа складной лестницы
Наиболее безопасной является маршевая конструкция. Однако в большинстве случаев габариты помещения не позволяют установить ее для подъема на чердак. Можно воспользоваться обычной стремянкой, но и это далеко не самое удобное и эстетичное решение.
Наиболее оптимальный вариант – монтаж чердачной лесенки. Складные разновидности представляют собой едва заметный люк в потолке, а цена их гораздо доступнее. Производят их из дерева или металла. Чтобы привести марш в рабочее состояние, достаточно потянуть стержень.
Разные модели позволяют подняться на высоту в диапазоне 2,7-3,2 м, в зависимости от показателей варьируется их цена. Длина ступеней у вариантов из дерева составляет 340 мм, а их глубина – 80 мм – обеспечивает комфортный подъем. Некоторые линейки оборудованы удобными поручнями. Благодаря дизайну люка они универсальны и впишутся в любой интерьер. Складная конструкция обеспечит экономию пространства.
Все виды чердачных маршей выдерживают вес 160 кг. Есть изделия, предельная нагрузка для которых составляет 200-250 кг.
Технические характеристики вариантов Fakro
Далее приводятся общие параметры моделей этого производителя, выполненные из древесины сосны и металла.
Благодаря своей конструкции марши Fakro надежные и удобные в эксплуатации. Монтажные элементы не просматриваются с наружной стороны крышки. Наличие замка предотвращает случайное раскладывание изделия. Угловые профили позволяют ровно выполнить установку своими руками. В качестве теплоизоляции используется пенопласт или другой материал, который размещается между плитами люка. Цена колеблется в среднем от 7 до 14 тысяч рублей, огнестойкие модели стоят дороже.
Установка марша на чердак
Ниже будет приведен примерный алгоритм установки сооружения на объекте своими руками. При работе необходимо учесть общие правила.
- Размер проема должен соответствовать параметрам, указанным на упаковке с изделием.
- Длина разложенного марша должна учитываться при выборе места установки.
- Работы выполняются двумя монтажниками.
- На нижней части проема необходимо закрепить вспомогательные доски, которые будут поддерживать конструкцию во время работ. По завершении установки коробки их демонтируют.
- Запрещено пользоваться маршем, монтаж которого полностью не завершен.
Конструкция от Fakro в сложенном виде
Как выполнить монтаж марша Fakro
Для выполнения установки своими руками потребуются отвертка, шурупы, ключ 10 мм и угломер. Один из рабочих поднимается наверх с заготовленными инструментами. На чердаке должна находиться и сама конструкция. Перед началом монтажа вспомогательные доски уже должны быть зафиксированы.
Работа начинается с крепления коробки. Чтобы сохранить ее углы прямыми, между границей проема и стенками коробки устанавливают распорки. Сначала ее приворачивают четырьмя шурупами (по два с передней стороны и с задней). Затем второй рабочий снимает вспомогательные доски и раскладывает марш. Далее шурупами надежно фиксируются боковые стенки коробки. По всему периметру прокладывается слой изолирующего материала. Затем ослабляют винты боковой петли, марш максимально откидывают, после чего винты затягивают.
Регулировка высоты
Остается отрегулировать высоту марша. В месте установки замеряется высота потолка. В соответствии с этим на нижнем сегменте лестницы рассчитывают и намечают линию отпила. Когда высота марша рассчитана правильно, его секции в разложенном состоянии образуют прямую линию.
Как быть в случае, когда линия отпила попадает на ступень? Есть два решения.
- На боковых сторонах конструкции имеются регуляторы высоты. На этих деталях необходимо немного раскрутить болты, после чего смещать марш до тех пор, пока линия отпила не уйдет за перекладину.
- Можно изменить положение отверстия боковой опоры, что повлияет на угол наклона сегментов.
На этом монтаж чердачной лестницы с люком завершен. Остается лишь закрепить ограждения люка и, при наличии, установить поручни. При выполнении работ необходимо следовать детальным инструкциям, которые включаются в комплект поставки.
Как установить чердачный лестничный марш Установка чердачной лестницы, видео которой можно просмотреть в статье, не вызовет сложностей. Разъяснены тонкости монтажа, даны советы.
Какой может быть лестница для чердачного люка
Все лестницы конструктивно одинаковы, но все, же есть различия. Лестница для чердачного люка может быть:
- приставной;
- выдвижной;
- раскладной;
- телескопической.
Приставная лестница это примитивная конструкция, состоящая из ступеней на стойках, выдвижная может складываться как гармошка, раскладная лестница для чердака имеет несколько секций на шарнирах, которые складываются в «книжку». У телескопической детали при складывании входят друг в друга.
Можно использовать откидные конструкции, они не фиксируются на люке, при необходимости их можно сдвинуть в сторону.
Важно! Особое внимание следует уделять не только креплению лестницы, но и упору её ног, чтобы не скользил. Важно планировать комфортный уклон для подъема и спуска
Изготовление шарнирного механизма
При изготовлении складной конструкции важным является открывающий ее механизм. Сделать его самостоятельно можно использую следующие материалы:
- металлический уголок;
- часть листа металла;
- две полосы различной длины;
- болты;
- струбцины;
- набор сверл;
- дрель;
- лобзик;
- тески;
- малка.
Пример крепления шарнирного механизма на лестнице.
Порядок действий при изготовлении:
- Сначала лестницу чертят на листе картона с указанием будущего угла наклона в раскрытом состоянии.
- После чего вырезают макет из картона, для проверки всех размеров.
- На полосах металла отмеряют места под отверстия, где будет крепиться шарнир. Отверстие должно соответствовать размеру болта.
- Детали собирают и стягивают друг с другом.
- Используйте малку, для измерения нужного угла. Затем раскройте механизм на полученный угол.
- Отметьте на металле ту часть, которая перекроется уголком во время открывания. Лобзиком вырежьте ее.
- Закруглите углы полос и уберите ненужную длину, чтобы полосы не цеплялись, что позволит эксплуатировать механизм.
- Когда излишки металла удалены, угол будет упираться в нужном месте. Вы сделали первый шарнир.
- Второй изготавливается посредством скрепления деталей струбцинами попарно, специальными инструментами для лучшей фиксации. Сверлят отверстие и помещают в него болт.
- Затем делают второе отверстие.
- Заготовки скручивают с помощью двух болтов. После чего их можно выровнять, придав им одинаковую форму.
Так выполняют все части шарнира, для получения одинаковых элементов.Выполненные механизмы крепят к люку и примеряют, соответствует ли он проему. Делают это так: если в полностью раскрытом состоянии он не касается краев проема, то размеры были сняты верно, и люк готов к установке.
Выводы
Инструкция по установке люка с лестницей на чердак делится на три больших составляющих. Первая практически не зависит от выбранной модели люка и заключается в создании отверстия в потолке (или полу, кто, откуда смотрит).
Вторая, же, и третья – установка люка и монтаж лестницы, наоборот, во многом зависят от модели. Поэтому будьте внимательны и ознакомьтесь с алгоритмом установки и его сложностью ещё до приобретения люка.
На фото завершённая конструкция продуманного до мелочей варианта, возможно, цена его и покажется несоразмерной, но качество стоит того
Видео в этой статье поможет вам нагляднее разобраться во всех нюансах приобретения и установки люков на чердак.
