Что делать, если ничего не получается?
Случается, что проводится регулировка доводчика двери с хорошей информационной подготовкой, инструкция находится под рукой, но все же результата не удается добиться.
Ассортимент современных доводчиков весьма разнообразен.
В этом случае, дело в неправильном выборе этой детали, особенно для тяжелых металлических дверей подъездов. Скорее всего, индекс европейского стандарта не совпадает с весом или шириной двери, неправильно приделан уголок для крепления, или же смещены отверстия для саморезов, на которых держится доводчик.
В этом случае вопрос, как отрегулировать доводчик , не верен, так как нужно менять двери домофона, или, что более вероятно, снимать доводчик и врезать новый, более мощный
Также следует обратить внимание на рычаг, он должен быть перпендикулярен плоскости двери. Если он смещен, возможно, нужно переместить одно из звеньев доводчика
Приобретая доводчики дверей, знайте, что регулировка — это просто, особенно если не потерялась инструкция.
Монтаж механизма
Приобретая изделие, которое будет устанавливаться на дверь своими руками, необходимо иметь в виду, что в комплекте должны быть:
- Доводчик.
- Тяга из рычагов.
Комплект устройства
- Метизы для крепежа.
- Схема или чертежи доводчика для монтажа конструкции.
Схема монтажа механизма
Установку фурнитуры можно выполнять на входном блоке: на коробке и на полотне, что зависит от назначения конструкции.
Монтаж бывает:
Внутренний, как на фото. Это самый распространенный способ установки конструкций для наружных дверей, при этом изделие крепится в проеме.
Внутренний монтаж доводчика
Наружным.
Прилагаемая в комплекте схема монтажа, выполненная в натуральную величину, позволяет качественно установить аксессуар и избежать ошибок в процессе.
Для этого:
Схема монтажа скотчем наклеивается на дверь.
Монтаж доводчика
- Дальнейшие действия выполняются по указаниям, предлагаемым инструкцией:
- Делается разметка.
- Сверлятся отверстия.
- Крепится корпус.
- Монтируется рычажная тяга.
Крепление механизма
Это две половинки, связанные между собой резьбой.
- Рычаг регулируется по длине, что определяет угол открывания двери, примерно 90°.
- При правильном монтаже всех элементов конструкции, устройство будет работать качественно, без сбоев.
Примеры монтажа конструкций
Настройка доводчика
Правильная регулировка установленных элементов может выполняться, если разобраться с винтами, которые входят в состав конструкции.
Схема настройки устройства

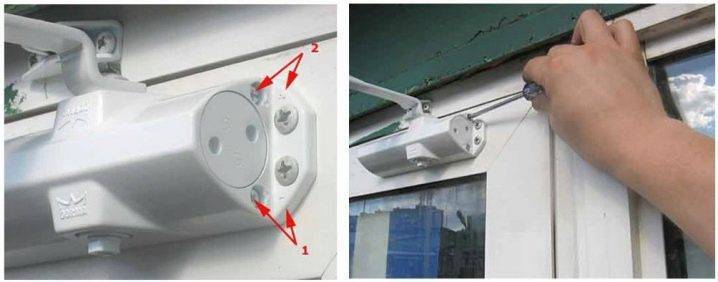

На многих моделях имеются специальные винты, расположенные на декоративной крышке их корпуса. На некоторых, винты расположены на торцевой стороне корпуса и обозначены цифрами 1 и 2. Винтом 1 регулируется изменение угла открытия двери, он может достигать 180°. Винтом 2 изменяется скорость закрытия створки.
При регулировке доводчика:
- Изменяется угол открытия дверного полотна в пределах от 90° до 180 °.
- Корректируется ускорение закрытия регулировкой винта 2.
- Дверь открывается до рабочего угла и отпускается.
- Вращением винта 2 обеспечивается регулировка плавности хода дверного полотна на последних 15°, чтобы гарантировать надежное ее закрытие.
- Больших усилий при выполнении регулировки прилагать не стоит.
- После 1/4 оборота винта, двери будут закрываться с замедлением.
Регулировка доводчика
Доводчик использовать можно длительное время, если настройка будет производиться регулярно. Необходимо иметь в виду, что принудительное придерживание дверей для проветривания и подпорка ее разными предметами, может привести к увеличению нагрузки на сальники и поршень доводчика.
Это станет причиной выдавливания масла из корпуса и выхода доводчика из строя. Ответить на вопрос, как заправить доводчик дверной правильно, поможет лишь специалист. Каждая конструкция имеет свои особенности.
Уход за доводчиком
Устройство механизма
Для максимального продления срока службы дверного доводчика, нужно поддерживать исправность этого механизма, регулярно проверять состояние его основных деталей:
- Чтобы избежать проблем с появлением коррозии, должна проводиться регулярная обработка металлических фрагментов и смазка их для плавности хода.
- Необходимо выполнять периодически регулировку настроек в соответствии с параметрами двери.
- Нельзя ничего подкладывать под открытую дверь.
- Нельзя дверь тянуть «на себя», для ускорения этого процесса.
- Противопоказано «помогать» двери закрыться, придерживая ее.
Будет ли это встраиваемый доводчик или любой другой тип его, при правильном монтаже и эксплуатации такое устройство позволит контролировать процесс открывания и закрывания конструкции. Это предотвратит разбивание стекла, а иногда и вываливание стены в доме при установке металлических дверей.
Инструкция по настройке дверного доводчика своими руками
Для регулировки устройства необязательно приглашать мастера. Достаточно только располагать минимальным набором инструмента и определенные навыки. Вся процедура займет минимальное количество времени и даст возможность достигнуть требуемого результата, придерживаясь ниже перечисляемых шагов.
- Прежде чем приступить к самой процедуре, помните о том, что главное – это не переусердствовать с регулировочными клапанами (винтами). Приемлемо произвести только 2 оборота, затем могут появиться сложности. Находящееся в резервуаре под давлением масло может вылиться, и гидравлическая система доводчика в итоге утратит свою работоспособность.
- Для регулировки скорости закрывания полотна двери необходимо усвоить только одну тенденцию – закручивая клапан по направлению часовой стрелки, она будет понемногу снижаться. Если же производить действие в обратном направлении, скорость закрытия будет повышаться.
- У проблемы, сопряженной с тем, что только один человек сможет успеть пройти, имеется решение. Поскольку имеется третий клапан, регулировка которого может обеспечить двери неподвижное положение на определенное время. Следовательно, даже группе людей удастся свободно зайти в помещение.
- Такая проблема, как недостаток усилия для полного закрытия полотна двери устраняется посредством регулировки клапанов, ответственных за скорость закрытия.
Ключевой проблемой при регулировании доводчика может оказаться подбор идеального решения. Основной задачей является закрытие двери до конца, чтобы не оставались щели. Необходимо правильно подобрать идеальное время, которое полотно двери может пребывать в открытом состоянии. Требуется также сделать возможным бесшумное закрывание, неприемлемы жесткие удары о дверной короб. Это может спровоцировать причинение вреда полотну. А худшим вариантом может стать потеря работоспособности механизмами, отвечающими за исправную работу.
Как отрегулировать по силе закрывания, чтобы дверь не хлопала?
Для самостоятельной настройки вам понадобится отвертка с плоским концом либо имбусовый ключ. Дверь открывается до конца, закрепляются специальные клапана, размещенные с торца устройства. Полная фиксация производится при закрытом полотне двери. Изменяя степень затяжения клапанов, можно настроить дверь до предельно комфортного закрывания. Клапан под номером 1 несет ответственность за силу закрытия двери.
Если до конца открытая дверь чересчур стремительно закрывается вначале, клапан необходимо закрутить, а если медленно и необходимо увеличить скорость – напротив, открутить. Клапан под номером 2 несет ответственность за скорость полного закрытия дверного полотна (захлоп). Отдельные модификации обладают третьим клапаном, который настраивает все усилия функционирования доводчика. При грамотной настройке дверное полотно движется мягко, без рывков. Результатом правильного монтажа и грамотной настрой доводчика станет продолжительный срок службы.
Как ослабить открытие?
Довольно часто доводчику требуется дополнительная настройка. Если туго работает механизм, а в процессе открывания двери требуется прилагать усилия – необходимо отпустить клапана, дверь начнет функционировать мягко. Клапана могут размещаться с торца либо на лицевой стороне, все зависит от модификации устройства. Выяснить местоположение клапанов можно, посмотрев в руководстве, где изготовитель указывает местоположение всех составляющих и элементов механизма довода двери.
Положение открыто
Временами возникает потребность в открытой двери в течение сравнительно продолжительного периода времени. Стоит разобраться, как произвести регулировку приспособления, чтобы двери не закрывались, а пребывали в открытом состоянии. Во многих модификациях доводчиков для этого имеется вспомогательная опция hold open. Чтобы осуществить его настройку на данный режим, нужно распахнуть дверь приблизительно на 90 градусов, а потом затянуть специализированный фиксатор. После подобных немудреных действий появится возможность оставлять дверное полотно открытым при раскрывании его на настроенный градус. В устройстве приведется в действие специальный фиксатор и будет сдерживать дверь в данной позиции, сколько понадобится. При потребности затворить дверь необходимо просто потянуть ее на себя, и она снимется с фиксатора. Если же раскрыть дверь не до предела, она будет двигаться таким же образом, как и всегда, без остановки.
Регулировка доводчика двери своими руками: что регулируется, а что нет
Практически все современные дверные доводчики имеют два-три момента, которые можно регулировать на свое усмотрение – с их помощью можно не просто наладить работу этого механизма, а сделать это так, чтобы вам было удобно пользоваться дверями. Именно поэтому вопрос, как отрегулировать доводчик двери, решается не только в процессе эксплуатации, а и непосредственно после установки этого устройства на дверь. Так что же можно отрегулировать в этом устройстве? Как правило, это скорость закрывания дверей, так называемый дохлоп (прижимание дверного полотна к коробке) и в некоторых дорогостоящих моделях скорость хода двери в промежутке от 80°-90° до дохлопа. Поговорим о назначении подобного разделения немного подробнее.
Регулировка дверного доводчика – общая скорость закрывания. Доводчик может использоваться для дверей разного назначения – с одинаковым успехом его можно установить как на входные двери, так и на межкомнатные. Наверное, вы уже догадались, почему важна общая скорость закрывания – для входных дверей она должна быть больше, так как летом за это время могут залететь в дом мухи, а зимой может зайти холод. Для межкомнатных дверей больше подойдет медленное закрывание. Кроме того, нельзя игнорировать и личные предпочтения каждого человека в отдельности и так называемую сезонность.
Регулировка промежуточного хода дверей
С помощью регулировки этого момента можно решить одновременно два вопроса: во-первых, что немаловажно, для очень часто посещаемых помещений можно за одно открывание обеспечить проход нескольких человек. И, во-вторых, полностью прикрутив специальный винтик, можно добиться того, что двери будут постоянно открытыми.
Дохлоп и его назначение
Здесь все просто, и самостоятельно догадаться о назначении дохлопа не так уж и трудно. Согласитесь, как минимум будет неправильно, если двери ударяются о коробку со всего размаха – долго такого обращения не выдержит ни один дверной блок. Именно поэтому дохлоп должен осуществляться более или менее медленно – производитель закладывает в работу изделия определенный допустимый промежуток, а вы уже выбираете из него те режимы, которые удовлетворяют вашим требованиям.
В принципе, это все, что можно отрегулировать в таком устройстве, как дверной доводчик. Согласитесь, большего и не нужно, ведь самое главное – это комфортное закрывание дверей без участия человека.
Типы доводчиков и способы установки
Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.
Различия в способе монтажа определили классификацию доводчиков, делятся которые на:
- накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
- напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
- скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.
Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.
Варианты монтажа конструкции
Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.
Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.
Можно выбрать одну из трех распространенных схем монтажа:
- Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
- Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
- Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.
Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.
Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.
Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:
- рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
- основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.
Кратко о доводчиках со скользящей тягой
Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.
Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна
Заменить его может встроенный в слайдер специализированный стопор.
Как отрегулировать межкомнатную дверь. Подробная инструкция
Практически любые проблемы, связанные с межкомнатной дверью, например, скрип, затруднения при открывании или закрывании, можно устранить при помощи регулировки. Если дверь вам установили мастера магазина и при этом дали гарантию, лучше вызвать их снова и просто наблюдать за процессом. В противном случае попытайтесь отрегулировать межкомнатную дверь самостоятельно.
Вам понадобится
Отвертка;
— смазка на основе солидола или грифель карандаша;
— рубанок;
— молоток;
— стамеска;
— отвес или лазерный дальномер.
]]>
]]>
Инструкция
1
Если дверь не закрывается, проверьте правильность установки коробки при помощи отвеса и лазерного дальномера. Возможно, при монтаже произошел перекос. В таком случае удалите коробку из дверного проема и установите ее заново, при этом ввинчивайте в каждый стык не менее двух саморезов.
2
Учтите, дверь также может не закрываться из-за того, что петли посажены слишком глубоко от наружной лицевой плоскости двери. Чтобы это исправить, демонтируйте петли и закрепите их снова, сместив ближе.
3
Возможно, дверь плохо закрывается из-за того, что петли недостаточно углублены в коробку и выступают над поверхностью. В таком случае открутите саморезы, удерживающие петли, и увеличьте глубину пазов.
4
Если дверь «вязнет» в коробке и цепляется, причина может быть в слишком близком креплении петель к краю, посмотрите, не «выглядывают» ли петли над лицевой плоскостью. Исправьте это путем повторного крепления.
5
Вполне возможно, причина неплотного затвора двери в том, что пазы под петли были слишком глубоко вырезаны. В таком случае подложите внутрь прокладки из тонкого картона.
6
Если корпус защелки или замка дверной ручки цепляется за накладку на принимающей стороне и выступает над торцевой поверхностью двери, исправьте этот дефект, увеличив глубину паза под замок или защелку.
7
Если дверь слегка задевает за верхний или нижний косяк, подложите на место предполагаемого контакта копировальную бумагу и закройте дверь. Затем посмотрите, в каком месте образовалось пятно. Небольшую неровность на деревянной коробке можно просто «примять» молотком. Если же таким способом справиться с проблемой не удалось, стешите лишнее рубанком и покрасьте дверь заново.
8
Чтобы избавиться от скрипа двери, снимите ее с петель, затем смажьте петли любой смазкой на основе солидола или положите внутрь небольшой кусочек грифеля простого карандаша и повесьте обратно.
Виды механизмов
Планируя своими руками смонтировать дверь с доводчиком, следует учесть некоторые особенности имеющихся в продаже изделий.
Наиболее распространенные технологические решения здесь выглядят следующим образом.
- Шестереночные, с зубчатой рейкой и рычажной передачей. Имеют масляный тип смазки, которая при эксплуатации на морозе может густеть. Рекомендованы для установки в интерьерных пространствах и внутри подъездов. Для использования с креплением на наружной стене здания подходят в тех случаях, если средние зимние температуры не опускаются ниже нуля градусов. Сам механизм отличается плавностью движения и высокими показателями силы прижимного воздействия.
- Кулачковые доводчики имеют внутри поршневой элемент с валом, а также пружину с регулировочным винтом. Здесь используется слайдерная тяга, позволяющая смягчить закрывание створки, сделать его более плавным. Такие механизмы ориентированы на эксплуатацию в сочетании с накладным или врезным типом крепления. Напольные модели также чаще всего оснащаются именно кулачковым механизмом.
Регулировка доводчиков
Устройство наиболее популярного дверного изделия
Перед тем, как отрегулировать доводчик дверной, необходимо иметь:
- Пассатижи.
- Ключи гаечные.
- Отвертку.
По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.
Регулировка скорости перемещения

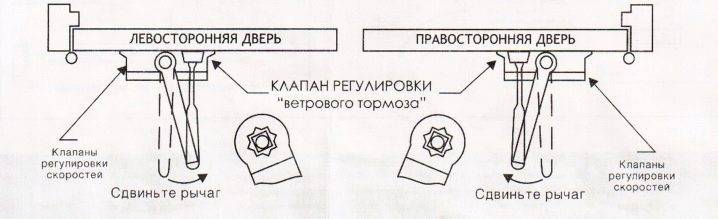

Схема регулировки скорости закрывания двери
Работа доводчика аналогична работе автомобильного амортизатора.
Схема работы доводчика
При этом:
- Человек, прикладывая некоторое усилие, открывает дверь.
- Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
- Пружина взводится, и при освобождении начинает обратный ход.
- Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
- Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
- Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
- Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
- Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.
Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».
Регулировка доводчика дверного
При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.
Установка дохлопа
Регулировка дверного доводчика: видео и фото вам помогут
Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.
Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°
В таком диапазоне полотно должно закрываться достаточно медленно и надежно.
Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.
Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.
Винты регулировки хлопка и скорости
Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей
Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить
Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.
Регулировка открытого положения двери
Регулировка открывания двери
Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.
Схема регулировку открытого положения двери
Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.
После этого:
- Двери остаются открытыми при их распахивании на нужный градус.
- В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.
Фиксация двери в открытом положении
- Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
- При неполном распахивании, полотно перемещается в обычном режиме без задержек.
- Величина натяжения пружины устанавливается регулировочной гайкой.
- Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.
Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.
Отрегулированный дверной доводчик
Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.
Советы по регулировке доводчиков
В том случае, если регулировка доводчика не помогла наладить комфортный режим открывания/закрывания двери, рекомендуется снять изделие и установить его заново, так как во время первичной установки могла быть допущена ошибка. Перед переустановкой доводчика проверьте полотно и петли на наличие повреждений, которые могут быть причиной неправильной работы механизма.
Для обеспечения длительной эксплуатации доводчика ни в коем случае нельзя нажимать на закрывающуюся створку для ускорения процесса, так как рычажная система закрывания может не справиться с усилием, сломаться или спровоцировать вытекание масла из механизма. Также не рекомендуется замедлять скорость закрывания двери удерживанием створки или фиксацией при помощи каких-либо предметов, это также может привести к появлению неисправностей.
Рекомендуется смазывать части устройства для самостоятельного закрывания двери хотя бы раз в полгода. Для доводчиков, установленных на наружных входных дверях, процедуру требуется выполнять еще чаще.
При надобности доводчик можно отключить на время, просто отсоединив части рычага друг от друга, что обеспечит свободное движение дверной конструкции.
Перед тем, как установить или подтянуть доводчик, сначала читают информацию в инструкции, а затем переходят непосредственно к регулировке механизма на двери.
Перед покупкой рекомендуется ознакомиться с такими параметрами механизма как устойчивость к отрицательным температурам и выдерживание максимального веса дверного полотна. Доводчик, предназначенный для работы внутри помещения, выйдет из строя с наступлением холодов. Механизм, рассчитанный на межкомнатную дверь, не способен выдержать более тяжелую входную металлическую дверь, что приведет к его поломке.
Регулярная регулировка дверного доводчика не потребует особых навыков, финансовых затрат и много времени, но обеспечит правильную работу и длительный срок эксплуатации механизма.
Классификация
Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7
При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса
| Класс доводчика для двери | Ширина дверного полотна, мм | Масса дверного полотна, кг |
|---|---|---|
| EN1 | до 750 мм | до 20 кг |
| EN2 | до 850 мм | до 40 кг |
| EN3 | до 950 мм | до 60 кг |
| EN4 | до 1100 мм | до 80 кг |
| EN5 | до 1250 мм | до 100 кг |
| EN6 | до 1400 мм | до 120 кг |
| EN7 | до 1600 мм | до 160 кг |
Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.
Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.
