Котел Холмова своими руками: чертежи, особенности конструкции для отопления дома

О производителе

КЧМ — самая старая марка отечественного оборудования

Кировский завод по выпуску санитарно-технического и отопительного оборудования был основан в 1745 году братьями Золотаревыми и Фалеевыми. Купцы и промышленники заложили первые цеха молотового завода на реке в Калужской губернии.

Небольшое предприятие постепенно развилось до крупной компании, использующей в работе передовые технологии совместно с проверенными временем особенностями чугунного литья. Модернизация сборочных линий и использование труда высококлассных специалистов выводит качество агрегатов на высокий уровень. С 2006 года предприятие является участником ОАО «Санто-Холдинг».

Устройство

Котёл Холмова состоит из следующих деталей:

  • корпус;
  • топливная шахта;
  • камера с теплообменником;
  • колосники;
  • дверцы;
  • зольник;
  • компенсаторы расширения;
  • патрубок для дымоходной трубы;
  • выходы и входы для подачи, обратки, слива и установки группы безопасности или предохранительного клапана;
  • терморегулятор.

Отопительный прибор мощностью 12 кВт весит около 255 кг. Его высота составляет 124 см, ширина 48,5 см, а длина 66 см. Занести этот котёл в дверной проём проблем не составит. Устройства на 10 кВт внешне и по габаритам не отличаются от предыдущей модели, различия состоят только во внутренней конструкции.

Загрузочная камера

Верхние дверцы котла двойные, внутри находится теплоизолятор, благодаря которому их температура не превышает 80°С. Края оклеены асбестовым шнуром (уплотнитель). Окраска проведена термостойкой краской. Задняя крышка закрывается четырьмя быстросъёмными винтами, а остальные специальными запорами. Нижняя дверца зольной камеры закрыта теплоизолятором лишь на 40%. При этом её температура не бывает больше 90°С, так как постоянные потоки воздуха охлаждают её.

Обратите внимание! Дно котла (камеры) – это не самая нижняя часть. Ей является специальная пластина с теплоизолятором внутри и двумя длинными ножками.. Это не только позволяет увеличить КПД, но и обеспечивает пожарную безопасность помещения

В итоге прибор можно устанавливать даже на деревянный пол

Это не только позволяет увеличить КПД, но и обеспечивает пожарную безопасность помещения. В итоге прибор можно устанавливать даже на деревянный пол.

Энергозависимые котлы Холмова дополнительно оснащаются дымососом или вентилятором, а также контролёром для управления топочного процесса. Но наибольший спрос в основном на энергонезависимые модели. В них контроль над котлом осуществляется терморегулятором типа RT3. Расположен он на передней стенке. С помощью цепочки терморегулятор соединяют с маленькой поддувальной дверцей через специальное ушко.

Котел с дымососом

Поддувальная дверца предназначена для подачи кислорода в котёл, чтобы поддерживать в нём горение топлива. Расположена она на большой двери зольной камеры. Полностью никогда не бывает закрытой, так как предусмотрен специальный зазор для минимального прохода воздуха.

Сзади сверху расположен патрубок, к которому подсоединяется дымовая труба. Именно благодаря этому элементу создаётся естественная тяга. В итоге через поддувальную дверцу в котёл начинает поступать кислород. Воздух проходит в подколосниковую камеру с двумя чугунными колосниками (вытаскиваемыми). За ними распложен дополнительный сварной колосник, по-другому его ещё называют горбик, так как он находится выше предыдущих.

Под колосниками находится ящик для сбора золы. Открыв дверцу, его можно легко вытащить и очистить от отходов. Для слива теплоносителя внизу котла предусмотрен патрубок на полдюйма, такой же установлен для группы безопасности или предохранительного клапана. Патрубки подачи и обратки большего размера, выходной расположен сверху, а обратный снизу.

Обратите внимание! Чтобы котёл не расширился до критических размеров, и не разошлись сварные швы, в его конструкции предусмотрены компенсаторы расширения.

Они расположены по всему периметру отопительного прибора. Также имеются внутри корпуса между камерами в виде стержней и перегородок. Разделительные стенки установлены на расстоянии 24 см друг от друга. В теплообменнике компенсаторы расширения не предусмотрены, так как его размеры позволяют удерживать свою форму.

https://youtube.com/watch?v=BU8d3fOh764%3F

Популярные схемы твердотопливных котлов и их особенности

Проекты ТТ котлов в основном различают по:

  • направлению сжигания топлива;
  • материалу;
  • дополнительным функциям.

Чаще используют чертежи котлов с верхним или нижним горением. Котлы строят из кирпича и/или металла. При необходимости, систему оборудуют варочной панелью.

С верхним горением

Стандартные модели котлов имеют вертикальную цилиндрическую конструкцию с теплообменником, устроенным по типу «водяной рубашки».

Фото 1. Три твердотопливных котла верхнего горения. Устройства имеют цилиндрическую форму.

Кислород в котёл подаётся сверху вниз через телескопическую трубу. В таком же направлении в котле происходит и сгорание топлива.

По мере прожигания дров, подвижный распределитель постепенно опускается под воздействием собственного веса. Под давлением начинается тление следующей части древесной массы в закладке. Топливо сжигается поэтапно и выделяет большой объем газа.

Нижнего горения

В конструкции котла чаще используют две камеры:

  • Топочная с вертикальной или горизонтальной закладкой. В ней происходит сжигание дров.
  • Секция дожига. Здесь углекислый газ, выделяемый древесиной, сгорает полностью, нагревая воздух и теплоноситель.

Поэтапное сжигание топлива в традиционных схемах твердотопливных котлов обеспечивает обратная тяга. Пламя охватывает только нижний слой. По мере его прогорания, верхний объем закладки опускается на место углей, а последние ссыпаются в зольник. В котлах из чугуна устанавливают «рубашку» вокруг камеры закладки, в стальных используют «змеевик».

Справка. Чтобы исключить потерю энергии в твердотопливных котлах, секцию дожига отделывают шамотным кирпичом. Устанавливать вентилятор для принудительной тяги при сборке необязательно.

С варочной поверхностью

Технически приборы напоминают обычную дровяную печь. Котлы выполняют сразу несколько функций:

  • отапливают помещение посредством конвекции или теплоносителя;
  • греют воду проточным способом при наличии соответствующего контура и подключения к сети ГВС;
  • выполняют функцию плиты.

Фото 2. Твердотопливный котёл с варочной поверхностью. Конфорки устройства изготовлены из чугуна.

Учитывая склонность стали к деформации, под варочную поверхность в котле используют чугун. Для изготовления теплообменника котла подходит любой металл достаточной прочности. Конструкцию регистра выполняют по схеме змеевика или «водяной рубашки». Панель под плиту оборудуют непосредственно над камерой сгорания топлива.

Из кирпича, его размеры

Устройства этого типа котла представляют собой обычную печь с теплообменником внутри. Есть два варианта установки регистра в котле:

  • В системе дожига. Из-за меньшей температуры нагрева воды, такой метод чаще применяют в хозяйственных и подсобных помещениях малой площади.
  • В зоне горения закладки. В этом случае необходимо увеличить габариты камеры. Основа для регистра — жаростойкая сталь толщиной от 3 миллиметров и более.

Котлы работают по принципу пиролиза. Продукты горения выводятся за счёт естественной тяги через дымоход.

Типовая конструкция котла включает:

  • бункер — камеру для закладки топлива;
  • колосники для подачи воздуха в топку;
  • теплообменник в виде трубчатого змеевика или накопительной ёмкости;
  • дымоход для выведения газов;
  • механический регулятор тяги.

В бытовых котлах на 25 кВт используют детали следующих размеров:

  • контроллер контура — 1039 мм;
  • загрузочный люк — 1190 мм;
  • дверца зольника — 430 мм;
  • дымосос — 618 мм;
  • муфта — 1289 мм;
  • аварийный патрубок — 1101 мм;
  • подающая магистраль контура — 1126;
  • подведение холодной воды — 765;
  • выход в сеть — 880 мм;
  • обратка — 41 мм;
  • расширительный бак — 990 мм.

Размер элементов котла напрямую зависит от мощности оборудования.

Справка. Кирпич — слабый проводник тепла. Он сохраняет энергию с минимальными потерями, хорошо нагревает воздух и воду в регистре.

Распространённые проблемы и их решение

Неисправности в работе котла чаще возникают по причине нарушений, допущенных при:

  • выборе дымохода;
  • сварке труб «рубашки»;
  • резьбовом соединении;
  • расчёте наклона теплообменника.

Если после загрузки сырья в котёл появляется дым, то проблема заключается в тяге. Она же препятствует нормальному горению топлива в котле.

Внимание! Перед строительством необходимо получить консультацию инженера для расчёта высоты и диаметра конструкции. При образовании смолистых выделений в котле рекомендуют:

При образовании смолистых выделений в котле рекомендуют:

  • увеличить рабочую температуру до 75 или более градусов;
  • почистить внутренние стенки камеры;
  • поддерживать температуру воды в обратке на уровне от 55 и более градусов 3-ходовым клапаном.

Сырые или недостаточно калорийные дрова часто мешают равномерному сжиганию и обогреву помещения.

Правильная установка котла: пошаговая инструкция

Многие потребители, приобретая твердотопливный котел и ожидая от него эффекта длительного и экономичного прогорания сырья до заявленных до 7 дней, через какое-то время обращают внимание на то, что прибор не обеспечивает заявленной экономичности. И дело здесь вовсе не плохом качестве или браке котла, а в допущенных ошибках при подключении

Установка ТТ котла своими руками

Конечно, учитывая сложность конструкции и ответственность данного мероприятия, многие доверяют установку ТТ котла длительного горения мастерам. Однако, следуя нашей подробной пошаговой инструкции, можно и самостоятельно, без посторонней помощи, установить котел. Хотя без помощника вам в этом деле не обойтись, ведь вес прибора составляет не менее 50 кг.

На этапе подготовительных работ, следует сразу продумать, где будет установлен котел. В идеале, конечно, оборудовать отдельную котельную.

котельная в частном доме

Учитывая, что твердое топливо все-таки создает определенную грязь, такая отопительная система должна быть произведена в отдельном нежилом помещении. Но если мощность котла небольшая (не превышает 30-35 кВт), то можно просто отделить (зонировать) основное помещение от «котельной».

Схема вентиляции в котельной

Чтобы у людей, производящих обслуживание котлов и его розжиг не возникло проблем с дыханием, в котельной должна обязательно быть оборудована система вентиляции. С улицы должен поступать чистый воздух.

Подготовьте следующие инструменты:

  1. Слесарный набор (разводные, рожковые, накидные ключи).
  2. Строительный уровень.
  3. Дисковая пила.
  4. Отвертка и набор насадок.
  5. Маркер.
  6. Пистолет для герметика.

Слесарный набор инструментов

Кроме самого отопительного твердотопливного котла, необходимо будет еще приобрести материалы для подключения котла к отопительной системе.

  • Муфта стальная (3 штуки).
  • Шаровой кран со сгоном (2 шт) с диаметром 50 мм.
  • Металлическая труба для подключения котла.
  • Герметик (огнеупорный).
  • Сантехническая подмотка.

Этап 1. Подготовка и защита помещения.

К вопросу пожаробезопасности следует подойти со всей ответственностью.

  1. Определяемся с местом, где будет расположен котел. Если в доме производится замена устаревшей модели на более современную и производительную, то место вместе с дымоходом уже подготовлено. Если же система отопления конструируется с нуля, то следует сразу продумать систему отвода газов и расположение котла в помещении. Место под установку котла должно обеспечивать удобную эксплуатацию и прямой доступ. Комната, где устанавливается твердотопливный котел, должна быть нежилой.

  2. Основание, на котором будет размещаться котел, необходимо перекрыть металлическим щитом. При этом размеры щита должны на 25% быть больше самого прибора. Если мощность прибора превышает 50 кВт, то устанавливать такой агрегат следует на фундамент из бетонной стяжки. Как правило, высота такого фундамента должна составлять от 100-150 мм выше уровня пола. При этом фундамент должен иметь отдельную от пола стяжку.

Установка котла на металлический лист

При монтаже маломощного агрегата, допускается установка котла на черновую стяжку из бетона.

Обязательно проверьте уровень наклона фундамента. Он должен быть идеально ровным. При необходимости (если пол не ровный) следует выложить фундамент из кирпича.

  1. Нарисуйте маркером или мелом на полу место, где будете устанавливать котел и внимательно перепроверьте все расстояния. Соблюдайте расстояние от стен (регламентировано СНиПом). От топочной двери до стены расстояние должно быть не менее 125 см. Расстояние между боковыми частями и задней стороной котла и стеной должно быть не менее 700 мм.
  1. Стену, которая примыкает к передней части котла (где расположена топка и дверца) наносим слой штукатурки толщиной в 25 мм. Дополнительно устанавливаем металлический лист на уровне выше котла на 25-30 см.

  2. Освободите новый котел от заводской упаковки.
  3. Установите котел на подготовленный фундамент и снова проверьте уровнем, насколько ровно стоит прибор. Патрубок выхода газов должен находиться на одном уровне с трубой дымохода. Если линия не будет ровной, то может быть нарушена тяга в процессе эксплуатации.
  4. Вставьте все необходимые элементы котла, поставляемые отдельно (зольник, дверцы).

Нормы пожаробезопасности

Принцип работы котла

Тепло в котле Холмова получается путём двух видов теплогенерации:

  • прямого топливного сжигания;
  • дожигания твердотопливных газов.

Пиролизный котёл сконструирован таким образом, что входящий воздушный поток не даёт достаточного объёма воздуха для хорошего горения. Поэтому некоторое количество топлива просто горит, а часть попросту тлеет. Из-за тления появляется много дыма с большим содержанием сажи и смолы. Газы дыма, когда проходят через горячие угли, дополнительно обогащаются веществами и создают ещё более активные газы.

Пиролизный котел шахтного типа Холмова

Такой котёл шахтного типа на дровах может стабильно функционировать около 12 часов на единичной закладке, что в несколько раз дольше, чем у стандартных агрегатов на угле или дровах. Как раз из-за этого котёл Холмова и называется котлом длительного горения. Топка устройства очень большая и вмещает намного больше топлива, чем камера классических твердотопливных котлов.

Агрегат с мощностной характеристикой 15 кВт имеет топочную камеру на 180 л топлива. Горение осуществляется лишь в нижних 20 см всей закладки. «Резервное» топливо сверху в то время ждёт, пока топливо снизу догорит и постепенно занимает его место. Газы дыма скапливаются на высоте 30 см над тлеющими углями. Больший объём входящего воздуха движется под колосники и проходит под ними в другую топку пиролизного дожига. Данный воздух притягивает газы дыма, которые находятся над слоем горения. Дым движется через угли и обогащается, тем самым повышая качество пирогазов.

Вторую и первую шахты отделяет вертикальная перегородка. Лишь снизу данной стенки есть маленький просвет. Через это отверстие при помощи тяги огонь засасывается из одной камеры в другую. Здесь внизу происходит полный дожиг древесных газов, а вверху находится конвекционный тепловой обменник. Наиболее высокий нагрев достигается в нижней части второй камеры (температура до +800 °С). Большая часть теплоэнергии в данной области переходит в водяную рубашку отопительного агрегата как радиационное излучение. Остальное тепло от газов горения собирается водотрубным тепловым обменником конвекционного типа.

Шахтные котлы могут работать как на дровах, так и на угле, пеллетных гранулах, брикетах, щепках, опилках. Чтобы повысить коэффициент полезного действия отопительного агрегата, использование угольного топлива лучше сделать минимальным. Дело в том, что уголь – это продукт органического разложения и при его сжигании пирогазов почти не появляется.

Более подробно про газогенераторный котёл Попова можно прочитать в этой статье.

Устройство котла на дровах и угле шахтного типа

Устройство котла Холмова

Котёл данного типа в своей структуре имеет следующие основные элементы:

  • корпус;
  • камера для закладки топлива;
  • камера с теплообменником;
  • колосники;
  • двери;
  • зольник;
  • расширительные компенсаторы;
  • патрубок для дымохода;
  • выходы и входы для слива, подачи и обратки, для крепления группы безопасности либо клапана предохранения;
  • термостат.

Твердотопливный котёл Холмова мощностью 12 кВт весит почти 255 кг. Его габариты: высота – 124 см, ширина – 48,5 см, длина – 66 см. Перенести данный агрегат через дверной проём не доставит трудностей. Котлы мощностью 10 кВт по внешнему оформлению и размерам аналогичны предыдущей модели, разница лишь в конструкции изнутри.

Верхние двери агрегата двойные, внутри располагается тепловой изолятор, из-за которого температура не поднимается выше отметки 80 °С. Края обклеены уплотнителем. Окрашены стойкой к температурам краской. Крышка сзади закрывается четырьмя быстросъёмными винтами, а другие – специальными запорами. Дверь зольной камеры внизу закрыта теплоизолятором только на 40 %, причём температура не поднимается выше 90 °С из-за охлаждения постоянными воздушными потоками.

Самая нижняя часть отопительного агрегата – это именно специальная пластина с внутренним тепловым изолятором и парой длинных ножек, а не дно шахты котла.

Такое устройство повышает коэффициент полезного действия котла Холмова и защищает систему обогрева и помещение от пожара. Таким образом, шахтный котёл можно монтировать даже на пол из дерева.

Зависящие от энергии агрегаты дополнительно в своей конструкции имеют дымосос либо вентилятор, контроллер для регулировки процесса горения. Однако всё же большей популярностью пользуются котлы, для работы которых энергия не нужна. В энергонезависимых устройствах контроль производится термостатом типа RT3. Находится он на стенке спереди. С использованием цепочки термостат и небольшую дверцу поддува соединяют через специальное ушко.

Как работает пиролизный котёл?

Дверца поддува нужна для кислородной подачи в агрегат, чтобы держать на должном уровне горение топлива в нём. Находится она на большой двери зольной камеры. Полностью не бывает закрытой никогда, потому что предусмотрен специальный зазор для минимального прохода кислорода.

Сзади, в верхней части, располагается патрубок. К нему присоединяется дымоход. За счёт патрубка осуществляется естественная тяга. Через дверь поддува в отопительный агрегат начинает поступать воздух, который проходит в подколосниковую камеру с парой колосников из чугуна. За ними находится резервный сварной колосник (горбик), что располагается выше предыдущих.

Под колосниками располагается ёмкость для сбора золы. При очистке её можно с лёгкостью достать. Для слива жидкости в нижней части котла есть полудюймовый патрубок, аналогичный предназначен и для группы безопасности либо клапана предохранения.

Расширительные компенсаторы предназначены для того, чтобы исключить расширение котла Холмова до аварийных размеров и разрыв сварных швов.

Расширительные компенсаторы находятся по всему периметру котла. Есть они и во внутренней части корпуса.

Что такое регулятор тяги твердотопливного котла?

Как устроен самодельный котел длительного горения

Принцип работы

Схема работы таких котлов основывается на особенности твердого топлива тлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

Чертеж котла

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

Схема котла

Основные преимущества

Котлы длительного горения выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

  • низкая стоимость топлива;
  • автономность;
  • возможность обогрева больших площадей при минимальных расходах;
  • легкость монтажа и эксплуатации;
  • безопасность;
  • возможность изготовления в домашних условиях.

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Труба для корпуса

Вне зависимости от модификации котел состоит из трех основных зон:

  • загрузочной зоны;
  • зоны тления и теплообразования;
  • зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

Котел на дровах длительного горенияКотел на дровах длительного горения

Котел длительного горения

Воздух может подаваться одним из двух способов:

  • прямо из атмосферы;
  • из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Котел длительного горенияКотел длительного горения

Способ №1. К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2. Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

Основные разновидности

Тип оборудования для обогрева определяет его эксплуатационные свойства, параметры, требования к техобслуживанию. От конструктивного исполнения зависят габариты, область применения техники.

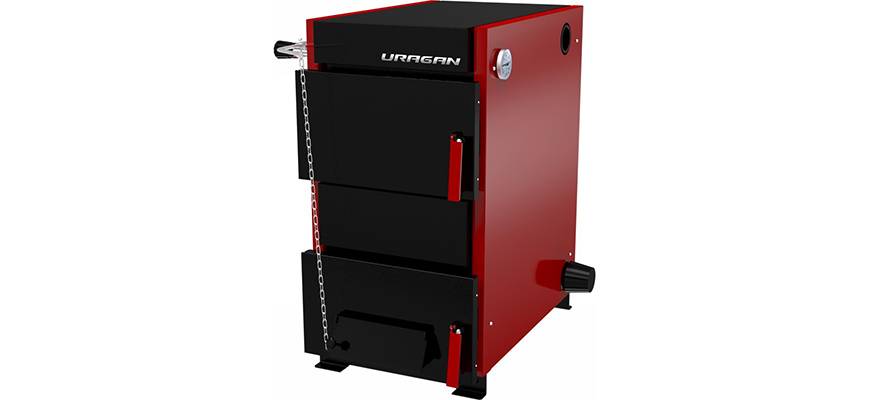

Классический дровяной для отопления частного дома

Наиболее распространенный вариант, отличающийся простотой конструкции, энергонезависимостью, способностью работать со всеми видами горючего. Для терморегуляции задействуются механический привод и заслонка.

Классический дровяной котел отличается простотой конструкции.

С дополнительной тягой

Для более полного сгорания топлива предусматривается принудительная подача воздуха в топку или оснащение агрегата дымососом (вытяжкой для продуктов сгорания, усиливающей тягу). Это увеличивает производительность, снижает расход горючего.

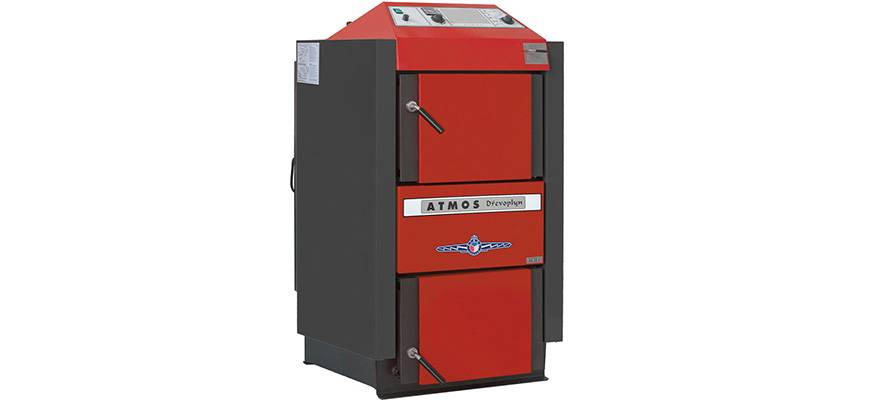

Пиролизный

Газогенераторные модели имеют 2 камеры сгорания: для твердого топлива и выделяемого на первом этапе горючего газа. Такое исполнение обеспечивает экологичность, энергоэффективность установки, повышает ее КПД до 95%. Можно использовать топливо любой фракции при условии контроля его влажности.

Пиролизный котел имеет 2 камеры сгорания.

Длительного горения

Оборудование оснащено колосниками с водяным охлаждением, системой удаления дыма с конвекционными каналами, блоком управления и вентилятором для подачи воздуха. Котлы отличаются 90‑95%-ным КПД, временем автономной работы до 48 часов, отсутствием сложной электроники, что повышает надежность агрегатов.

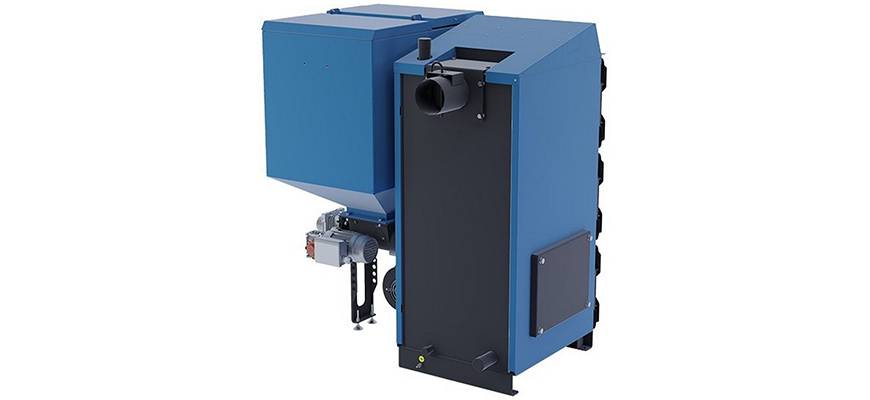

Автоматический

Подача топлива автоматизирована, выполняется при помощи шнекового конвейера или пневматического транспортера из внешнего бункера, в котором оно хранится в большом объеме. Применяется сложная электроника, контролирующая температуру теплоносителя. Доступна функция дистанционного управления.

Автоматический котел — один из самых удобных агрегатов в использовании.
