Какое выбрать реле напряжения для защиты бытовых приборов

Реле напряжения или стабилизатор — что лучше?

Для защиты потребителей электроэнергии предусмотрены стабилизаторы напряжения, с возможным вариантом установки, как на входе в домашнюю электрическую сеть, так и для отдельно взятого прибора. Эти устройства осуществляют контроль параметров напряжения в сети с последующим приведением их к номинальному значению. Однако, несмотря на все преимущества систем стабилизации, они имеют существенный недостаток – относительно длительный период времени, в течение которого происходит приведение параметров электросети до номинального значения, что не всегда допустимо для сложной, чувствительной и дорогостоящей электронной техники. Оптимальным вариантом защиты электрических приборов от всплесков и провалов параметров электроэнергии служат реле напряжения (РН). Главным достоинством этих приборов является быстродействие, время срабатывания измеряется в наносекундах. Конструкцией аппарата предусмотрена регулировка порога срабатывания.

Реле напряжения осуществляет функции контроля параметров напряжения сети и мгновенного отключения потребителя в случае их недопустимого отклонения от номинала. В качестве рабочего органа выступает электронное устройство, собранное на базе компаратора или микропроцессора. В зависимости от технических условий защищаемого оборудования, определяющих допустимые пределы отклонения текущей величины от номинальной, устройство реле предусматривает возможность выбрать порог чувствительности прибора. На практике находят применение модели, обеспечивающие автоматическую подачу электроэнергии на потребитель после нормализации параметров напряжения, а также, возобновляющие свою работу после нажатия кнопки разблокировки. Решение, какой из двух выше указанных аппаратов защиты выбрать, необходимо решать исходя из конкретных условий.

Лучшие релейные стабилизаторы напряжения

Наиболее доступные и простые в использовании считаются слабомощные релейные стабилизаторы. Их отличает надежность в функционировании, ремонтопригодность. К недостаткам следует отнести щелканье в процессе работы.

Quattro Elementi Stabilia 1000

Наиболее сильные скачки напряжения в электросети способно нивелировать данное изделие от производителя из Италии. Хоть прибор и уступает лидерам в производительности, однако спрос на модель на отечественном рынке довольно высок. Чаще всего стабилизатор приобретают пользователи компьютеров. Разработчик смог добиться от приспособления высокого КПД. При непредвиденных отключениях электричества устройство задержит запуск, а 3-хступенчатая защита предотвратит поломку вследствие КЗ, перегревания либо перепадов напряжения.

В характеристиках покупатели выделяют такие достоинства устройства, как небольшой вес, компактные размеры, невысокая цена.

Плюсы:

• повышенный кпд;
• небольшой вес и компактные размеры;
• адекватная стоимость;
• 3-хступенчатая защита.

Минусы:

невысокая производительность.

Wester STB-1000

Небольшое напольное устройство, которое оценили многие пользователи за простоту монтажа и бесшумное функционирование. Изделие регулирует напряжение в электросети, уменьшая диапазон с 140-260 В на входе до 202-238 В на выходе. Отклонения составят 8%. Приспособление качественно защитит быттехнику от перегревания, скачков напряжения и коротких замыканий в сети. Данные отображает цифровой дисплей. Стабилизатор может быть охлажден воздушным методом, работает в пределах 0-40 градусов.

Специалисты отмечают небольшой вес и бесшумное функционирование прибора. Покупатели говорят о хорошей стабилизации, защите бытовой техники. Лишь цена изделия станет недостатком.

Плюсы:

• стабилизация напряжения в электросети;
• не перегревается;
• надежная защита от кз;
• бесшумное функционирование.

Минусы:

щелчки и вспышки света во время срабатывания реле.

РЕСАНТА LUX АСН-1000Н/1-Ц

Стабилизатор напряжения 220в лучший в своем ценовом сегменте. Он имеет большую популярность на отечественном рынке. Изделие отличает простота сборки и приличная активная мощность. Немногие бюджетные аппараты способны составить конкуренцию данной модели из Латвии. Входное напряжение колеблется в диапазоне 140-260 В, разработчик оснащает стабилизатор защитой от перегревания и помех. Модель зачастую приобретают в целях бытового применения, незначительная погрешность не должна отталкивать покупателя.

Потребители выделяют надежность, бюджетную цену, действенное сглаживание скачков напряжения в электросети. К минусам нужно отнести неприятный аромат пластмассы в первое время функционирования.

Плюсы:

• качество сборки;
• 2 розетки;
• адекватная стоимость;
• действенное сглаживание перепадов напряжения.

Минусы:

аромат пластмассы.

Powerman AVS 1000D

Рассматриваемое приспособление отличается высоким качеством, а также компактными размерами. Устройство эффективно при пониженном либо повышенном напряжении, скачках напряжения, коротких замыканиях. Во время отключения электросети обычная задержка подключения составит 6 секунд, а увеличенная достигнет 3 минут. Прибор обладает высоким КПД, незначительной погрешностью, хорошей мощностью. Кроме того, приспособление реализовано по наиболее низкой стоимости, что добавляет популярности изделию.

Потребители выделяют компактные размеры и небольшой вес, бюджетную стоимость и надежность функционирования. Из минусов следует отметить громкие щелчки реле, что ограничит использование в жилище.

Плюсы:

• бюджетная стоимость;
• компактные размеры;
• повышенный кпд;
• надежная работа.

Минусы:

• громкие щелчки реле;
• мерцают лампочки накаливания во время переключения ключей.

Подключаем реле контроля напряжения своими руками

Классификация защитных реле напряжения Реле могут быть предназначены для всего дома и для одной розетки.

С монтажом все предельно просто. Для стабилизатора придётся изготавливать защитный ящик для установки возле щитка, или врезаться в сеть, при установке в квартире.

Постоянные включения и выключения не пойдут на пользу как подключенной к сети технике, так и самому регулятору напряжения.

Выводы и полезное видео по теме Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора. Время повторного включения от 3 до сек. Электронные, на симмисторах или тиристорах или других полупроводниковых ключах, сложные и дорогие устройства.

См. также: Как сэкономить тэр на предприятии

Как подключить реле напряжения

Схема подключения реле напряжения РН Рассчитаны РН на небольшие токи до 16А или мощность до 3,5 кВт, но для подключения более высокой нагрузки, РН можно включать совместно с контакторами магнитными пускателями. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания.

Особенно остро вопрос защиты электроприборов от перепадов напряжения стоит в жилых многоквартирных домах старой постройки, а так же частных жилых домах подключенных к старым линиям электропередач. Однофазные реле напряжения отключают одну фазу, а трехфазные — одновременно все три фазы. Установка на рейку более удобна по нескольким причинам: РКН, установленное на din-рейку, защищает электроаппаратуру всей квартиры; приобретение маломощных приборов для несколько розеток обойдётся дороже, чем одного мощного; Прибор на din-рейке малозаметен, а в розетке выпирает из стены и есть опасность его сломать. Цифровая индикация в большинстве случаев оказывается ненужной, хотя она облегчает процесс настройки прибора.

ТЕСТ: Попробуйте ответить на вопросы и оценить свои знания того, какое выбрать защитное устройство. Эта схема применяется, если номинальный ток автомата меньше тока устройства. Эта организация изготавливает изделия под торговой маркой DigiTop. Настройка реле напряжения Введение.
Как установить реле контроля напряжения в щиток квартиры самостоятельно

Лучшие релейные стабилизаторы напряжения (мощность до 1 кВт)

Самыми доступными и простыми являются маломощные релейные стабилизаторы напряжения. Они надежны в работе, ремонтопригодны, но издают щелкающие звуки во время работы. В поле зрения экспертов попали следующие модели.

RUCELF КОТЁЛ-600 (0.6 кВт)

Рейтинг: 4.8

Стабилизатор ориентирован для использования с оборудованием, характеристика активной мощности которого не превышает 600 Вт. Защитное устройство способно отключать цепь при коротком замыкании, перегреве или повышенных скачках. Регулировка входных показателей до нормальных значений осуществляется по 4 ступеням. Время реакции на перепад составляет всего 10 мс, а значит дорогостоящая техника (ПК, телевизор, машинка-автомат) не успеет сгореть. В отзывах владельцы отмечают прочность металлического корпуса, простое управление и надежность прибора.

Мы отметили стабилизатор. как лучший ввиду возможности работать при 130 В. Это очень низкий показатель, с которого смогут “вытянуть” нормальное напряжение далеко не все аналоги. Рекомендуем модель для очень слабых линий электропередач (удаленные поселки, дачи), или если Ваш сосед регулярно работает сваркой, чем садит всю сеть.

• есть цифровая индикация вольтметра;
• корректно работает при 0º С;
• расчетный срок службы 10 лет;
• точность стабилизации составляет 8%;
• время реагирования 10 мс.

высокая стоимость.

РЕСАНТА LUX АСН-1000Н/1-Ц

Рейтинг: 4.7

Стабильным спросом на отечественном рынке может похвастаться стабилизатор РЕСАНТА LUX АСН-1000Н/1-Ц. Модель пользуется популярностью за простоту конструкции и приличную активную мощность (1 кВт). Мало кто из бюджетных аппаратов может конкурировать с изделием из Латвии. Входное напряжение может колебаться в пределах 140-260 В, производитель оснастил стабилизатор защитой от перегрева и помех. Изделие чаще всего приобретается для домашнего пользования, небольшая погрешность (8%) не должна смущать покупателей.

Пользователи отмечают надежность стабилизатора, ценовую доступность, эффективное сглаживание перепадов напряжения в сети. К недостаткам следует отнести неприятный запах пластика в первые дни работы.

• качественная сборка;
• две розетки;
• доступная цена;
• эффективное сглаживание скачков напряжения.

запах пластика.

Powerman AVS 1000D

Рейтинг: 4.7

От целого набора неприятностей в бытовой сети может уберечь дорогостоящие электрические приборы стабилизатор Powerman AVS 1000D. Это пониженное или повышенное напряжение (120-260 В), импульсные всплески напряжения, короткое замыкание. При отключении сети стандартная задержка подключения составляет 6 с, а увеличенная отсрочка достигает 3 минут. Аппарат имеет высокий КПД (98%), небольшую погрешность (8%), хорошую мощность (800 Вт)

При этом прибор реализуется по самой низкой цене, что привлекает внимание потенциальных покупателей.

Владельцы аппарата отмечают компактность и легкость, низкую цену и надежную работу. Из недостатков отмечается громкое щелканье реле, что ограничивает применение в жилых помещениях.

• низкая цена;
• компактность;
• высокий КПД;
• надежность.

• громкое щелканье реле;
• мерцание лампочек накаливания при переключении ключей.

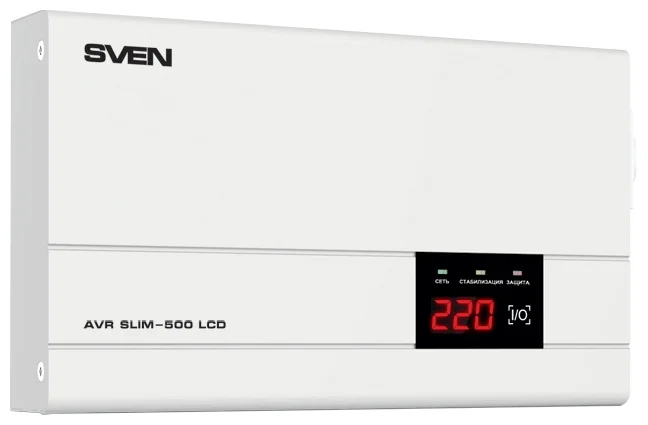

SVEN AVR SLIM 500 LCD (0.4 кВт)

Рейтинг: 4.7

Релейный стабилизатор обладает активной мощностью 400 Вт, но кратковременно способен поддержать работоспособность приборов, которые потребляют до 500 Вт. Время отклика здесь аналогично лидеру категории и составляет 10 мс. Если напряжение скачет очень часто, то можно настроить задержку запуска, которая позволит чувствительной электронике потребителей работать корректно и включаться не сразу после возобновления электроэнергии. Кроме защиты от перегрева и замыкания, в аппарате снижена чувствительность к помехам. На небольшом дисплее отображаются вольты как входящего тока, так и исходящего, позволяющие видеть, насколько эффективно работает стабилизатор.

Эксперты выделили модель за очень тонкий корпус, выполненный в современном Slim-стиле. Его габариты составляют 29х17.5х6 см. Прибор выглядит очень аккуратно и его можно смело размещать на кухне или в прихожей, не боясь испортить интерьер.

Делаем простой стабилизатор 220в своими руками

При желании сэкономить и проявить свои умения в электротехнике простейший прибор для коррекции напряжения в сети 220В для холодильника можно изготовить своими руками. В качестве основы подойдет трансформатор питания от старого телевизора.

Для этого последовательно с первичной обмоткой включают одну из вторичных обмоток, то есть по схеме автотрансформатора. Первичную обмотку включают в сеть через предохранитель, а к последовательно соединенным первичной и вторичной обмоткам подключают нагрузку.

Подходящий трансформатор и схема коррекции напряжения

Последовательное соединение получится в том случае, если к концу первичной обмотки будет подключено начало вторичной. Если перепутаете, напряжение на выходе не увеличится, а уменьшится. Для начала в качестве нагрузки используйте две параллельно соединенные лампочки на 95 Вт.

Собранную схему включают в сеть, проверяют напряжение на входе и выходе и контролируют нагрев трансформатора. Мощность прибора определяется размерами сердечника и диаметром провода вторичной обмотки. В случае перегрева, придется сменить трансформатор. Таким образом можно собрать импровизированный стабилизатор 220В для дома своими руками в ситуации, когда напряжение постоянно занижено или слишком высокое.

Источник

Типы

Стабилизаторы делятся на несколько групп в зависимости от фазности:

1. Однофазные стабилизаторы.
2. Трехфазные.

Типы приборов в зависимости от принципа работы механизма:

1. Релейные. Имеют высокую скорость регулирования, высокий коэффициент полезного действия (КПД), низкую точность стабилизации, ограниченную мощность на выходе, не влияют положительно на искаженную синусоиду. Недорогие. К ним относятся такие популярные приборы Voltron РСН-10000, Power АСН-10000, Энергия АСН-5000, UPower АСН-8000, Райдер RDR RD10000, Райдер RDR RD8000 (релейный электронный стабилизатор автомат).
2. Электромеханические (сервоприводные). Имеют высокую точность стабилизации при низкой скорости регулирования, реакции, надежности. Нет искажения дугового. высокий КПД, низкая цена. К ним относятся, например, Энергия СНВТ 10000, стабилизатор напряжения Luxeon LDS 500 SERVO.
3. Симисторные. Работают посредством ключей-симистров, которые следует замыкать либо размыкать. Бесшумные, имеют невысокую точность стабилизации, но быстро реагируют на изменения в сети, способны выдержать перегрузки. Надежные, КПД чуть ниже предыдущих видов. Цена высокая. К ним относятся LVT АСН-350С, Volter СНПТО 9 (у).
4. Феррорезонансные. Плюсы: надежные, высокоточные, с отличным быстродействием, выдерживают значительное давление. Идут в паре с конденсаторами. Минусы: маленький диапазон регулирования, не работают при перезагрузках и на холостом ходу, имеют средний КПД. Имеют большой диаметр и вес, металлический. Редкие и сравнительно дорогие. Сюда относятся стабилизатор напряжения Елтис TERRA-10000, Elim-Украина СНАФ-1000.
5. Преобразователи в режиме онлайн и с ШИМ (широтно-импульсной модуляцией). Преобразуют переменный ток в постоянный, автономные. Приемлют широкий диапазон напряжения на входе, выдают на выходе качественную синусоиду, высокоточные, имеют высокое КПД, систему вентиляции, охлаждения, защиту от замыкания в проводниках. Дорогостоящие. Volter 7, 9, 11,14 пттм.
6. Магнитные, электромагнитные, ступенчатые, на транзисторах, с управлением и другие.

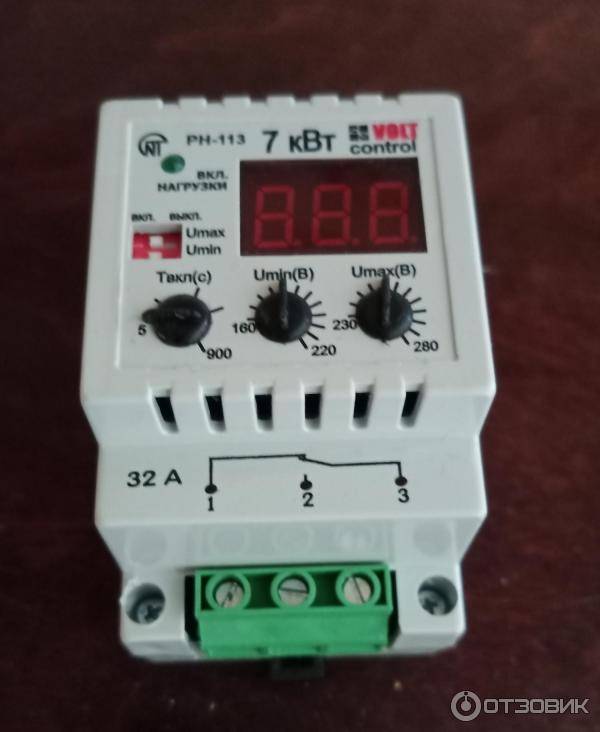

Виды защитных реле контроля

По типу нагрузки

Модели РКН делятся на однофазные и трехфазные. Первый вид предназначен для монтажа в загородных частных домах и в квартирах многоэтажек. Второй устанавливается в условиях промышленного производства. Например, для защиты станков, климатических установок, компрессоров, либо промышленного оборудования с электроприводом.

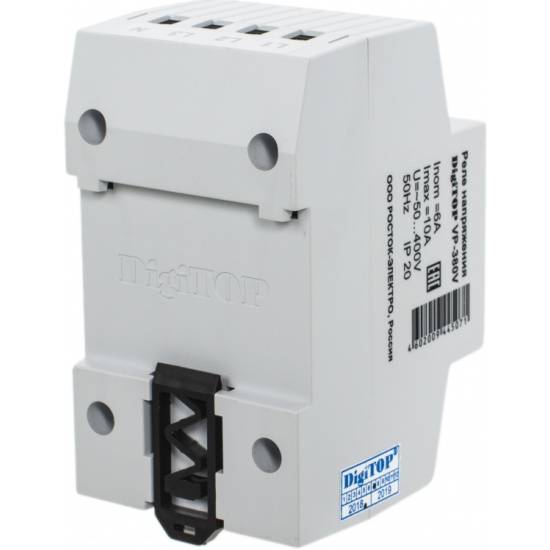

Трехфазные реле также можно использовать и в домах для систем, которые контролируют полнофазность и стабильность напряжения в сети. При условии оборудования помещения трехфазным вводом. Однако такой вид РКН может преподносить сюрпризы. Например, в случае незначительного фазового перекоса, от электропитания будет отключена вся многоэтажка. Даже если фазы будут демонстрировать приемлемый для работы техники уровень напряжения.

Тип подключения

По этому параметру реле подразделяются на:

• розетки-вилки;
• удлинители;
• под Din-рейку.

«Розетка-вилка» – лучший выбор для защиты нескольких электронных приборов

Если защита требуется одному или двум приборам в квартире, то реле «розетка-вилка» – лучший выбор. Устройство подключается прямо в розетку и рассчитано на силу тока в 16 А. Электропитание отключает специальный электромагнитный расщепитель, расположенные внутри РКН. Управление с помощью кнопок и цифрового дисплея.

Удлинители РКН способны защитить одновременно несколько маломощных приборов благодаря наличию нескольких розеток. Безопасность работы двух или более мощных устройств такое реле обеспечить не сможет.

Место монтажа реле защиты под Din-рейку – распределительный щит. Такие РКН защищают от перепадов напряжения не только квартиру, но и весь дом. Расчетная мощность – 7 кВт. Нужно больше – потребуется дополнительная установка магнитного контактора.

Защита от скачков напряжения 220в

Для того чтобы РН смогло принести пользу своему владельцу, его рабочие параметры (пределы допустимых напряжений и время задержки возобновления питания) необходимо правильно отрегулировать. Если в рабочей схеме используется одно РН, то устанавливать пределы допустимых значений следует, ориентируясь на характеристики бытовой техники, чувствительной к перепадам. Наиболее чувствительным и дорогостоящим оборудованием является аудио- и видеотехника. Диапазон допустимых значений напряжения для нее составляет 200 – 230В.

Допускаемое отклонение напряжения от номинальных показателей в отечественных энергетических сетях составляет 10% (198…242В). В случае частого срабатывания РН эти показатели можно брать за основу, осуществляя регулировку реле. Однако чувствительную бытовую электронику в этом случае рекомендуется защищать с помощью переносных стабилизаторов невысокой цены.

DenBakпользователь FORUMHOUSE

Никто и не говорит, что надо при плюс-минус 15В выключаться. Есть диапазон предельно допустимых отклонений в 10%, его большинство приборов должно выдерживать. Ставить нужно, исходя из этого, примерно 190В-250В. Хотя, с нашим состоянием сетей, особенно в частном секторе ожидаемо все

Так что разумная осторожность не повредит

Для того чтобы обеспечить максимально надежную защиту всех потребителей, следует использовать электрическую схему с несколькими реле. Рабочая схема защиты, включающая несколько РН, позволяет разбить потребителей по группам – в соответствии с их чувствительностью к перенапряжению:

1. К первой группе относится аудио- и видеотехника (допускаемые значения напряжения – 200 – 230В);
2. Ко второй можно отнести бытовую технику, оснащенную электрическим двигателем: холодильники, кондиционеры, стиральные машины и т. д. (допускаемые значения – 190 – 235В);
3. Третья группа – это простые нагревательные приборы и освещение (допускаемые значения – 170 – 250В).

Каждая группа потребителей подключается к своему РН. В такой схеме рабочие параметры каждого реле настраиваются индивидуально.

Защита сети от перенапряжения и скачков.

Время задержки возобновления питания должно соответствовать эксплуатационным требованиям, предъявляемым к бытовой технике. Для некоторых холодильников, к примеру, рекомендуемая задержка равняется 10 минутам.

Лучшие стабилизаторы напряжения с двойным преобразованием

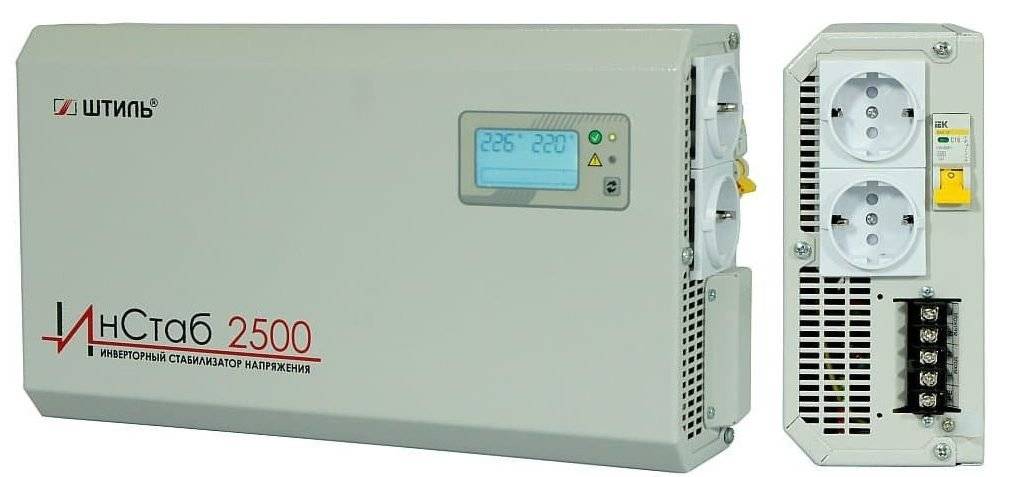

Штиль IS2500

Устройство рассчитано на сеть 220 В. Активная и полная мощность устройства составляют 2,0 и 2,5 кВА.

Достоинства:

• возможность закрепления на стене;
• высокий уровень точности;
• бесшумная работа;
• чистый синус;
• большой срок службы.

Устройство можно использовать для защиты всех видов оборудования, чувствительных к входному напряжению (медиа-аппаратура, насосное оборудование, газовые котлы, холодильные установки и т. д.). Выходное напряжение прибора настроено по умолчанию на стандартные 220 В, погрешность не более 2%, причем, высокая скорость реакции. Это исключает вероятность выхода из строя электроприборов в связи с отклонениями напряжения в сети от нормы. Возможно подвешивание прибора на стену (в комплект входят специальные крепления) или установка на горизонтальную поверхность. Накладки из прорезиненного материала надежно удерживают устройство.

Преимущества:

• сборка высокого качества (чистая пайка, отмытые платы). Основная плата отделена от корпуса текстолитовой прокладкой, препятствующей попаданию конденсата;
• стабильная работа;
• минимальный шум;
• принудительная защита от перегрева (вентиляторы).

Минус: крепление цинковое, а не из нержавеющей стали.

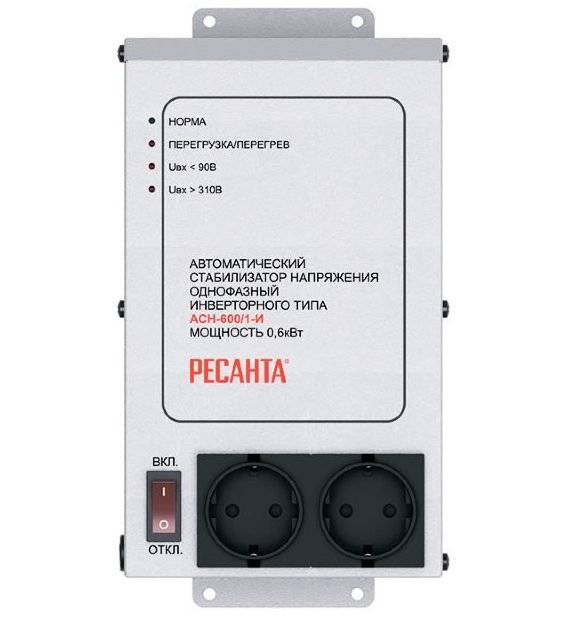

РЕСАНТА АСН-600/1-И

Инновационный аппарат, предназначенный для получения стабильного вольтажа в электросети. Используется для запитывания приборов, рассчитанных на переменное напряжение 220 В. Устройство стабильно защищает электроприборы с совокупной мощностью в 0,6 кВт. Система защиты предусматривает автоматизированное отключение аппарата при выходе напряжения за пределы минимального или максимального значения, а также при коротком замыкании. После того, как входное напряжение входит в допустимые рамки, работа прибора автоматически восстанавливается.

Преимущества:

• имеется вся необходимая индикация режимов;
• широкая вариативность допустимых значений (от 90 до 310 В).
• высокий уровень КПД (до 97%);
• надежная защита;
• хорошая мощность;
• фильтрация помех и высокочастотных выбросов в сети;
• богатый набор настроек.

Минусы:

• шумная работа;
• приборы «Умного дома», а также оборудование, управляемое через Wi-Fi, с этим устройством работают некорректно.

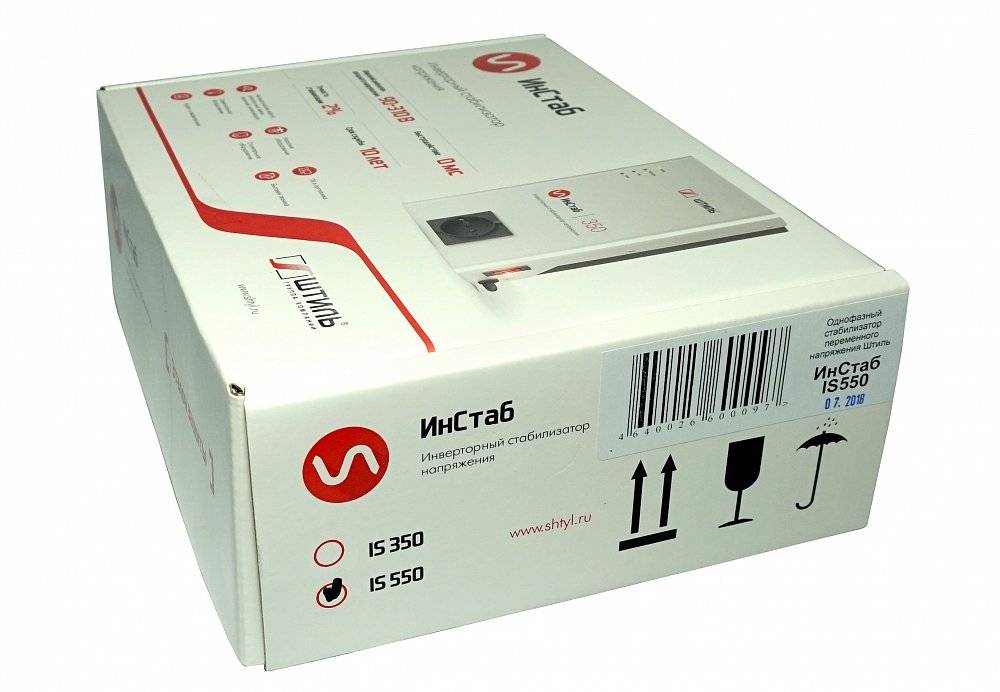

Штиль IS550

Отечественный стабилизатор с двойным преобразованием, рассчитанный на электросеть 220 В. Прибор предназначен для защиты электроприборов с общей мощностью до 0,4 кВт. Устройство одинаково пригодно для размещения на горизонтальной поверхности или стене. На передней панели размещена евро-розетка и светодиодные индикаторы. На боковой панели имеется сетевой шнур и выключатель клавишного типа. Рабочий интервал входных напряжений составляет 90-310 В, по частотам — от 43 до 57 Гц. Прибор работает при внешней температуре воздуха от 5 до 40 градусов.

Преимущества:

• высокое быстродействие;
• настенное крепление;
• минимальная погрешность при работе;
• почти полное отсутствие шума.

Что касается недостатков, то здесь покупатели единодушны: высокая стоимость.

Схемы подключения

Методики подключения реле к однофазной сети:

1. При мощности нагрузки менее 7 кВт реле ставится после счетчика и автомата. В схеме не используется магнитный пускатель, поскольку сила тока в цепи не превышает 32 А. При монтаже реле следует учитывать, что устройство обеспечивает защиту только от перепадов напряжения и должно использоваться одновременно с автоматическим предохранителем.
2. Установка реле между главным автоматом и счетчиком. Предохранитель подключается к вводу питания в помещение, а затем подсоединяется реле. К выходным клеммам коммутируется счетчик электроэнергии, фаза после прибора учета разводится пакетом автоматов по комнатам или рабочим зонам. Нулевой кабель от счетчика выводится на отдельную шину, от которой проведены кабели к розеткам и светильникам. По аналогичной схеме выведены кабели заземления, которые подключены к шине, соединенной с общим контуром заземления здания.
3. При повышенной мощности нагрузки в цепь вводится контактор или магнитное реле, к которому подключается фаза. Дополнительный кабель соединяет фазу контактора с фазовым входом на защитном реле. После магнитного пускателя устанавливаются автоматы, нулевая шина и заземление разводится к потребителям от отдельных реек.

Схема напряжения реле напряжения.

При использовании трехфазной сети на входе ставится специальный прибор учета, от которого идут 4 кабеля. Каждая фаза последовательно подключается к автоматическому предохранителю и однофазному реле. Выходной провод с нулевым кабелем обеспечивает получение напряжения 220 В. Всего на выходе из данной схемы получается 3 линии переменного тока, позволяющих подсоединять бытовое оборудование.

Альтернативный вариант — реле контроля напряжения в сети

Бюджетной альтернативой стабилизатору является реле контроля напряжения, которое выполняет оговоренную нами функцию отключения электропитания при выходе напряжения в сети за допустимые пределы. В зависимости от исполнения, устройство срабатывает при перенапряжении, либо контролирует и его нижний уровень.

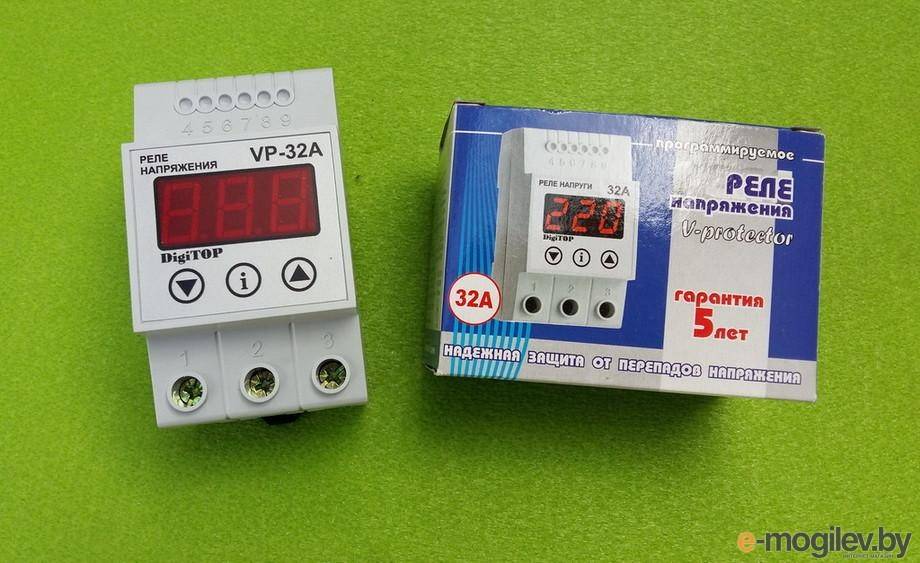

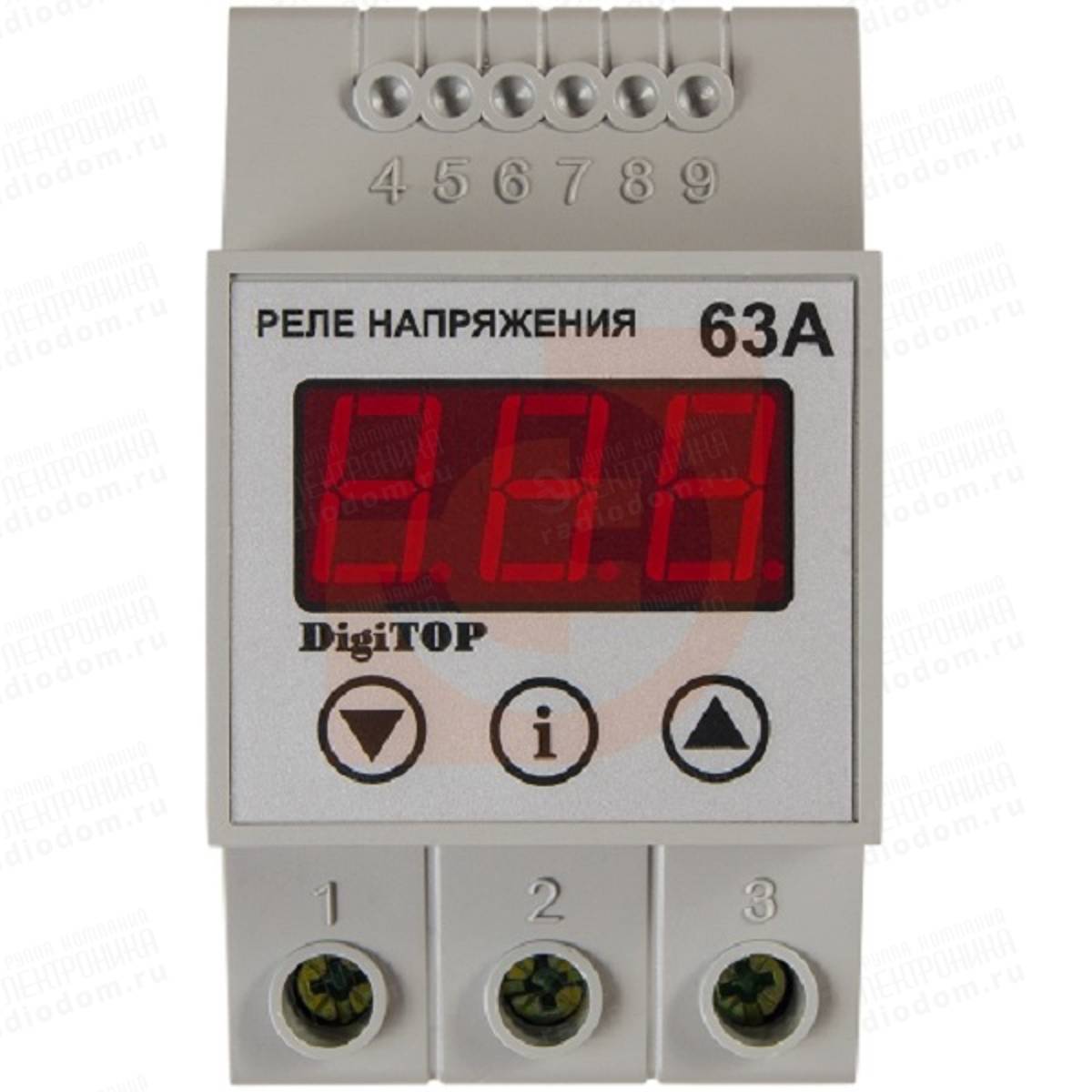

Варианты модульных реле напряжения

Существуют модификации реле, которые восстанавливают питание автоматически при его возвращении к допустимым пределам, или это нужно делать вручную. Наиболее совершенные устройства предоставляют возможность установки уровней напряжения, при которых наступает отключение потребителей и времени задержки при возвращении питания. Например, холодильник нельзя включать в сеть повторно в течение пяти минут, чтобы не повредить компрессор. Именно такое значение можно задать на реле.

Реле напряжения ASV-3M после срабатывания необходимо включить вручную

При этом реле не обеспечивает стабильное напряжение, не компенсирует импульсные скачки и не защищает от грозового перенапряжения. Иными словами, такой способ защиты подходит в ситуации, когда напряжение в сети нормальное, но возможны его редкие и значительные отклонения, в том числе, в результате аварии в сети электроснабжения.

Существуют варианты исполнения для защиты отдельных потребителей в виде удлинителя или моноблока с вилкой и розеткой. Эти устройства рассчитаны на ток нагрузки 6-16А. Аналогичные приборы в модульном исполнении монтируются на электрощите.

Реле модульного типа может иметь на выходе переключающую группу контактов, нормально разомкнутые контакты, а также две отдельные группы нормально разомкнутых или нормально замкнутых контактов. Это позволяет реализовать разные варианты управления питанием потребителей.

Монтажная схема подключения реле напряжения в сети 220В

Электромонтаж реле напряжения модульного типа можно выполнить по вышеприведенной иллюстрации. В любом случае устройство подключается после входного автомата. Нулевой провод подсоединяется к клемме N, а провода фазы — к нормально разомкнутым контактам реле.

Для защиты более дорогого устройства его номинальный рабочий ток выбирается на ступень выше, чем значение, указанное на корпусе входного автомата. Например, если перед реле установлен автомат на 40А, выбирают прибор с номинальным значением 50А.

Если устройство с необходимым значением рабочего тока отсутствует, либо стоит слишком дорого, его можно заменить реле напряжения с минимальным параметром нагрузки. При этом к его выходу подключается контактор необходимой мощности или пускатель, который подает напряжение на потребители.

Электромонтаж реле напряжения в паре с контактором приведен на схеме. В данном примере собственно реле напряжения подключается также после входного автомата, счетчика и УЗО. Провод фазы с выходного контакта реле подключается к клемме управляющей обмотки контактора, а к ее второй клемме подсоединяется нулевой провод (выступающая часть корпуса). На выходные клеммы контактора (дальняя часть корпуса) сверху подаются фаза питания и ноль, а снизу подключаются провода фазы и нуля потребителей.

При наличии нормального уровня напряжения в сети реле контроля замыкает выходные контакты и подает питание на обмотку контактора. Он, в свою очередь, замыкает выходные контакты и подает питание потребителям. При отсутствии напряжения в сети или выходе его за допустимые пределы цепи последовательно разрываются и питание нагрузки отключается.

Схема подключения нескольких реле напряжения в однофазной сети

В ряде случаев удобно использовать несколько реле напряжения для разных типов потребителей. При этом для наиболее дорогих электронных потребителей, как, например, компьютеры, можно задать с помощью соответствующего реле допустимый диапазон входного питания в пределах 200-230В.

Бытовым электроприборам с электродвигателями, как, например, холодильник или стиральная машина, можно установить диапазон напряжения 185-235В. Потребители типа утюга, обогревателя или водонагревателя могут питаться напряжением 175-245В. Внутренние таймеры реле можно настроить на разное время задержки возобновления питания.

Как выбрать реле напряжения

Выбор реле напряжения для жилого помещения осуществляется на основе следующих критериев:

• количества фаз в цепи питания;
• мощности электроприборов в помещении;
• планируемой схемы коммутации блока.

В жилом секторе используется однофазная электрическая сеть переменного тока напряжением 220 В. Для коммутации домашнего оборудования трехфазная сеть напряжением 380 В не применяется. Для определения мощности приборов необходимо просуммировать энергопотребление всей техники и добавить резерв 20-30%. Если планируется защита выделенной магистрали, то учитывается мощность оборудования, подключенного к цепи. Например, если блок климатической установки потребляет ток 7 А, то требуется изделие, рассчитанное на силу тока 10 А.

Схема коммутации реле – один из критериев выбора.

При установке реле на входе в квартиру учитывается номинал автоматического предохранителя. Например, если устройство рассчитано на срабатывание при силе тока более 25 А, то контактная группа реле должна выдерживать ток силой 32-40 А. При установке предохранителя на ток 32 А рекомендуется ставить реле с номиналом до 50 А

При подборе устройства следует обращать внимание на качество изготовления корпуса и контактов. Рекомендуется покупать реле напряжения, поставляемые под брендами Zubr (RBUZ), УЗМ или DigiTop

Рекомендуется выбирать изделия с повышенной точностью измерения напряжения, позволяющие корректировать вольтаж с шагом 1 В. При грубом программировании порогов часто срабатывает контактная группа, прерывая подачу питания к приборам. Постоянные выключения тока повреждают конструкцию самого реле и электронной техники.

РЕСАНТА ACH-10000/1-Ц

Тип — релейный
Мощность — 10 кВА
Входное напряжение — 140-260 В
Время реакции — 7 мс
Количество ступеней регулировки — 4
Подключение через клеммную колодку
Есть байпас

Недорогой однофазный стабилизатор напряжения для дачи с максимальной выходной мощностью 10000 Вт (номинал — 7 кВт). Представляет собой солидный металлический ящик с двумя ручками для переноски (масса почти 20 кг).

Благодаря шустрому контроллеру HT46R47 и быстродействующим реле, стабилизатор почти мгновенно реагирует на изменение напряжения в сети (скорость реакции 7 мс). Надежная модель, наблюдаю за двумя экземплярами вот уже более трех лет и никаких нареканий.

Вся информация выводится на цифровой дисплей на передней панели. Правда, выходное напряжение ВСЕГДА 220 В, как нарисованное (оно, в общем-то, и есть нарисованное). Личное я расцениваю это как обман пользователя, т.к. точность стабилизации ±8%, а значит напряжение на выходе может быть в диапазоне 202-238 вольт. Но это уже придирки, не влияющие на качество работы.

Единственное, что удручает, это громкие щелчки в момент переключения реле. Так что устанавливать в спальне категорически противопоказано. Да и подсветка у экрана очень яркая, будет мешать отдыху.

Еще есть точно такая же модель, только в навесном исполнении (в названии добавлена одна буковка — РЕСАНТА ACH-10000Н/1-Ц). Имеет идентичные характеристики, но стоит почти на тысячу дешевле.

В обеих моделях заявлено наличие встроенного сетевого фильтра для защиты от высокочастотных и импульсных помех. На самом деле вскрытие показало, что это, мягко говоря, неправда. Никаких элементов, которые можно было бы идентифицировать, как компоненты ВЧ-фильтра обнаружено не было.

Зато было обнаружено «шикарное» качество монтажа, убедитесь сами:

Вроде как имеется защита от короткого замыкания в нагрузке, а также от превышения мощности и перегрева, но насколько достоверна данная информация — неизвестно. При возникновении опасного напряжения, с которым он не может справиться, стабилизатор отключает нагрузку. После того, как напряжение вернется в рабочий диапазон, стабилизатор включится автоматически.

Охлаждение реализовано при помощи вмонтированного внутрь умного вентилятора, который включается только по мере необходимости. Как и любые другие силовые приборы, эти не рекомендуется длительное время держать под 100%-ной нагрузкой, поэтому при выборе стабилизатора обязательно предусматривайте некоторый запас по мощности (процентов 20-30).

Хотелось бы отдельно сказать о том, что вся продукция фирмы Ресанта — это чистая китайщина! Никакая это не Латвия, не стоит обольщаться. Поэтому всегда нужно делать скидку на заявленные характеристики. Например, в руководстве пользователя (да и на задней стенке) написано, что мощность данного стабилизатора 10000 Вт, на самом деле там максимум 10000 ВА. Подключите к нему полноценные 10 кВт плюс какое-то количество ВАр и он, скорее всего, просто сгорит.

Однако, не смотря на все свои косяки, эта модель успешно распродается и не менее успешно эксплуатируется на многих дачах.

ВЫВОД: стабилизатор РЕСАНТА ACH-10000/1-Ц имеет отличное соотношение цена/качество, его мощности хватает для большинства дачных домиков, он показал хорошую надежность и способность работать при минимальном напряжении сети (вплоть до 120-130 вольт). Благодаря этим достоинствам и дешевизне, данная модель пользуется высоким спросом у владельцев дачных участков.
