Как своими руками установить в бане систему «теплый пол»?

Обустройство подушки

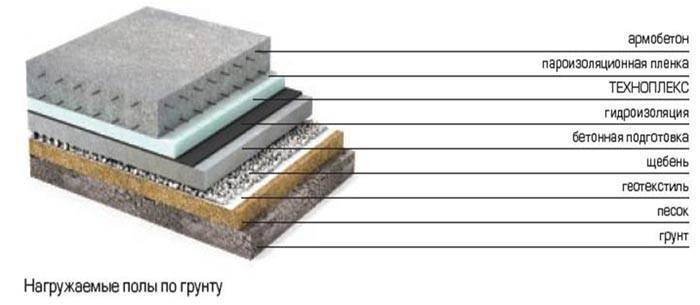

Схема устройства утеплённой бетонной стяжки с армированием на грунте

Чтобы бетонное основание лучше сохраняло тепло, при засыпке минеральной подушки в грунте делают углубление в 0.5 м, из которых 0.3 м уйдет на засыпку крупнофракционных материалов:

  • битый кирпич;
  • гранулированный гравий;
  • крупная щебенка.

После этого засыпанные материалы хорошенько утрамбовывают, а весь периметр будущей бани промазывают глиняным составом. Затем необходимо уложить небольшой слой амортизатора. Для этих целей используют песок с мелкофракционным гравием или щебенкой. Высота амортизирующего слоя должна быть не выше 15-17 см. Для чего он вообще нужен?

Последовательность монтажа кабельного электрического пола

При укладке данной разновидности пола используют специальный кабель с большим удельным сопротивлением. Соответственно, происходит не простая передача электроэнергии к потребителю, а преобразование её в тепло.

Последовательность установки тёплого кабельного пола в бане своими руками:

  1. Если укладка нового пола происходит в старом помещении, то первым шагом будет демонтаж старого напольного покрытия. Отслужившую поверхность снимают вплоть до бетонного перекрытия, после чего следует приступить к его восстановлению: заделать бетоном все трещины и сколы, выровнять поверхность слоем раствора, или, если правильно – сделать стяжку.
  2. После высыхания стяжки необходимо подготовить место, в котором впоследствии будет закреплен температурный датчик, например, в мойке. Перед укладкой нагревательного элемента, следует произвести монтаж экранирующей сетки, которую можно закрепить несколькими скобами для большей надёжности.
  3. Далее производится установка монтажной ленты, которую крепят к бетонной поверхности с помощью дюбелей. Перед этим должна быть выбрана схема расположения кабеля. Непосредственно на монтажную ленту накладывается и закрепляется кабель нагрева. Закрепляют его не менее чем через каждые 3 см, со строгим соблюдением следующих правил:

Следить за тем, чтобы кабель не пересекался, а его витки не соприкасались. Соприкосновение кабеля может привести к короткому замыканию. После укладки кабеля, следует проверить его сопротивление на муфте. Если наблюдается отклонение параметра на 10-15%, то проблему следует решать немедленно, так как система исправно работать не будет.

Пример кабеля для тёплого электрического пола

Оставить свободное пространство, не менее 5 см, от стены до нагревательного элемента

Это очень важно, так как данный параметр относится к пожарной безопасности. При соприкосновении кабеля с деревянными поверхностями, может появиться открытое пламя, что приведёт к пожару.
Подключаем систему к источнику питания

Перед этим действием, необходимо определиться с местом размещения датчика температуры. Его следует поместить в гофрированную трубу и установить рядом с местом подключения – это поможет сэкономить на проводах.

Основным элементом в схеме подключения тёплого пола является регулятор температуры. Он должен быть размещён на расстоянии 70-80 см от пола. Меньше 30 см от уровня пола его размещать нельзя. Терморегулятор – это место соединения, поэтому к нему должны подходить такие провода: нагревательный кабель пола, питающий кабель сети и датчик температуры. Провода от шины заземления можно просто соединить между собой с помощью клемм.

Правильная укладка кабеля для тёплого пола

Последним шагом является заливка стяжки и монтаж полового покрытия. Это может быть половая доска, линолеум, ковролин или другой материал. Но следует помнить, что между заливкой бетонного пола и монтажом покрытия должно пройти не менее одного месяца. Чтобы тепло распространялось равномерно по помещению, следует полностью залить кабель нагрева, без пузырей и других полостей.

После того, как кабель будет полностью залит, следует проверить его сопротивления, так как в процессе бетонирования он может быть повреждён. Огромный минус электрического тёплого пола – это необходимость его полного демонтажа в случае какой-либо поломки.

Дренажная система

Пример устройства пола в бане с дренажной системой

Несмотря на отсутствие большого количества воды в парной, в ней необходимо сделать приемник воды. Причем его обустройство не зависит ни от типа фундамента сооружения, ни от конструктивных особенностей самих полов. Сам по себе приемник воды представляет неглубокую яму, которая обмазывается глиной. Именно к этой яме в процессе создания стока будет делаться уклон пола.

Из обмазанной глиной ямы воду удалить можно несколькими способами. Самый простой из них – просверливание отверстия и вывод канализационной трубы в центральную канализацию. Чтобы в бане не было каких-то неприятных посторонних запахов, на конце выводной трубы нужно сделать затвор, который препятствовал бы их распространению.

Можно ли в бане и ванной стелить кабельный пол

Если посмотреть в технические характеристики любого греющего кабеля, можно заметить, что систему отопления данного типа лучше всего использовать в небольших помещениях, с высотой потолков до 2,5 м. А такие условия характерны для большинства помещений, используемых под парилку. При этом электрический теплый пол для ванной или бани, как уже отмечалось, является не более опасным, чем обычная проводка.

Чтобы сделать электрические теплые полы в бане, необходимо соблюдать типичные правила, действующие и для другого электрооборудования, устанавливаемого во влажных помещениях:

  1. Электрический контур должен быть заземлен.
  2. Обязательно устанавливаются автоматы, и подключается УЗО (устройство защитного отключения).
  3. Провод должен иметь внутреннее и внешнее защитное покрытие. Лучше всего использовать кабель, специально предназначенный для помещений с повышенной влажностью.
  4. Под душевой кабиной лучше всего не прокладывать провод, чтобы исключить перегрев кабеля.

Установка электрического теплого пола в ванной или бане имеет несколько существенных преимуществ перед укладкой гидропола.

  1. Быстрый монтаж.
  2. Меньшая толщина стяжки.
  3. Меньшая стоимость.
  4. Отсутствие опасности размерзания труб в зимнее время по причине промерзания фундамента и непостоянного отопления помещения.

Если укладка электрического теплого пола осуществляется в ванной многоквартирного дома, тогда по сравнению с гидрополом становится очевидным еще одно преимущество электропола. Для подключения кабеля нет необходимости в получении разрешений и согласований.

Существует необходимость укладки подогрева пола в парилке. Такое решение позволяет обеспечить отсутствие неотапливаемых зон, а также предотвратить циркуляцию холодного воздуха в нижней части помещения.

Технология монтажа

В зависимости от базового материала практикуется обустройство деревянного, полистирольного, бетонного теплого водяного пола.

Бетонный

Получил широкое распространение в российских широтах, базируется на бетонной стяжке с гибкой трубой, здесь также используется утеплитель в тандеме с полиэтиленовой пленкой. В качестве теплоизоляционных материалов оптимальны минвата и пеноплекс. Бетон замешивается со специальными присадками (они же используются и при строительстве бассейнов), предотвращающими растрескивание сухой массы в условиях частых температурных перепадов.

Подготовка основания:

  • стяжку выполняют с наклоном, соответствующим направлению слива воды, максимальный угол – 10°;
  • полностью просохший слой накрывают полиэтиленовой пароизоляцией;
  • сверху укладывают утеплитель – минвату, пеноплекс;
  • в материале формируют отверстия, в которые помещают маяки для будущей стяжки;
  • сверху «пирог» накрывают металлической армирующей сеткой с размером ячеек 10х10 см.

По периметру вдоль стен фиксируют пенополиуретановую ленту: мягкая мембрана компенсирует потенциальное расширение бетона, предотвращает его растрескивание при нагревании.

Трубу укладывают по спирали с учетом следующих рекомендаций:

между витками нужно оставить зазоры не шире 40 см, от крайней трубы до стен должно сохраняться расстояние от 25 см;
при укладке трубопровода следует принимать во внимание допустимый радиус его изгиба – это пятикратно увеличенный диаметр. Изделие реализуется в виде бобин, их разматывают по мере использования, фиксируют хомутами так, чтобы оставалось пространство для расширения трубы;
трубы объединяют в схему в коллекторном шкафу.

После пробного тестирования снова заливают бетонную стяжку
Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор. Оптимальная толщина слоя позволяет оставить над трубами от 2 см бетона, обычно она колеблется в пределах 7-8 см

Если запланировано плиточное напольное покрытие, достаточно 5 см

После пробного тестирования снова заливают бетонную стяжку

Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор. Оптимальная толщина слоя позволяет оставить над трубами от 2 см бетона, обычно она колеблется в пределах 7-8 см

Если запланировано плиточное напольное покрытие, достаточно 5 см.

Деревянный

Гибкую трубу помещают в пазы, оставленные между планками, это пространство должно быть шире 2 см. Самым бюджетным базовым материалом считаются панели из ДСП. Порядок работы:

  1. Основание выравнивают, удаляют мусор.
  2. Формируют обрешетку из бруса со стороной ячейки не менее 60 см, на нее набивают ДВП или фанеру.
  3. Готовый фальшпол накрывают пароизоляцией, сверху – утеплителем.
  4. Выкладывают доски, в зазорах между которыми далее будет размещена труба. Их высота должна превышать 2 см.
  5. Пазы изолируют фольгой, чтобы предотвратить утечку тепла вниз, на нее помещают трубы.
  6. Все концы подводят к коллекторному шкафу.
  7. Формируют чистовой слой облицовки.

Для фиксации фольги в зазорах можно воспользоваться мелкими гвоздями либо степлером. Если фальшпол собирался из ДВП, к гладкой поверхности плит приклеивают фольгу с помощью двустороннего скотча.

Из полистирольных плит

Основа собирается из сегментов с готовыми пазами, в них проводятся трубы. В зазоры вкладываются пластины, способствующие более равномерному распределению тепла. Образуется невысокая и легкая конструкция, не «съедающая» полезное пространство в помещении. Здесь не нужны трудоемкие бетонные стяжки. Полистирол не пропускает влагу, на протяжении всего эксплуатационного ресурса сохраняет свои теплоизолирующие свойства.

Особенности монтажа:

  • первым слоем укладывается изоляция в виде минваты;
  • пенополистирол устанавливается начиная с дальнего угла, плиты следует размещать таким образом, чтобы совпали их пазы;
  • в отверстия помещаются распределительные пластины;
  • сверху фиксируется гибкая труба.


Полистирольные плиты После проверки работоспособности системы формируется чистовое напольное покрытие.

Водяная система отопления пола в бане

Водяной пол в бане обустраивается по тому же принципу, что и традиционная отопительная система: установленный котел нагревает теплоноситель – воду, которая передвигается по уложенным трубам, тем самым обогревая помещение. Трубопровод укладывается под основание полового покрытия по составленной схеме

Очень важно уложить трубы таким образом, чтобы не возникало холодных зон

Теплые полы в моечной бане от отопления монтируются с помощью металлопластиковых, металлических, медных, пластиковых видов труб. Выбор материала зависит от сложности конструкции, ее величины, да и от того, сколько можно потратить средств на обустройство бани теплыми полами. В качестве теплоносителя используется вода, специальные растворы, этиленгликоль. Выбор раствора зависит от вида бани. К примеру, многие отдают предпочтение обычной воде – и это правильное решение для бани, которая постоянно используется. В том случае, если она топится лишь от случая к случаю, вода в системе в сильные морозы может замерзнуть, тем самым испортив полностью систему.

Установка коллектора для тёплого водяного пола

Следующий этап монтажа «экзотического» пола начали после того, как поставили сруб под крышу. И заключался он в установке теплового узла. «Для чего он нужен?» — спросите Вы. Здесь всё просто. Если температура в теплоцентрали будет 70-80 градусов, то ходить по такому полу придётся в японских гэта или французских сабо, босиком никак не получится. А этот аппарат выдаёт нужную и комфортную для ног температуру.

Цена на коллектор водяного пола приличная, но оно того стоит: здесь всевозможные защиты, предусмотрен насос и вообще много всяких наворотов. Вам остаётся только выставить нужный температурный режим, одним словом, очень удобно. На летний период можно всё отключить.

Установив этот «умный блок», начали подключение тёплого пола к центральному отоплению. Врезались в систему металлической трубой сечением 32 мм. Все трубы, которые идут по улице утеплили минеральной ватой. Теплопотерь до бани на открытых участках улицы практически нет.

Монтаж системы подогрева полов

Для проведения работ понадобятся инструменты и приспособления: емкость и миксер для замешивания бетона, шпатель, правило, ножницы для обрезки пластиковых труб, маяки, емкость для подогрева битума.

Из материалов нужно подготовить: готовую сухую песчано-цементную смесь (или отдельные ее компоненты), гидроизоляцию (можно взять рубероид и битум), теплоизоляцию (например, Пеноплэкс), демпферную ленту, хомуты, арматурную сетку, фиброволокно, дюбель-грибы, пластиковые трубы диаметром 1,6 см.

Фиброволокно для армирования стяжки

Шаг 1. Основание очищается. Если обнаружены дефекты в виде трещин или выбоин, требуется залить тонкую стяжку для выравнивания поверхности (предусмотрев при необходимости водоотвод). Сливной желоб должен быть выполнен из нержавейки или пластика. После этого придется ждать затвердения бетона.

Шаг 2. Проводится гидроизоляция основания. Для этого на черновой пол ровным слоем наносится подогретый битум. На нем размещаются полотна рубероида (с нахлестом в 100 мм). После этого процедура повторяется: слой битума и слой рубероида. При этом располагать полосы рулонной гидроизоляции в разных слоях следует перпендикулярно друг другу. Неприятный запах со временем выветрится.

Гидроизоляция пола в бане

Шаг 3. Для снижения потерь тепла укладывается теплоизоляция. Она должна быть жесткой. Толщина листов — не менее 100 мм. При монтаже нужно следить, чтобы между элементами не было щелей.

Укладка теплоизоляции

Шаг 4. Укладывается металлизированная подложка.

Шаг 5. Размещается армирующая сетка (диаметр проволоки — 4 мм, размер ячейки сетки — 150х150 мм). Она нужна для придания жесткости конструкции и закрепления контуров.

Шаг 6. Периметр помещения обклеивается демпферной лентой. Она производится из вспененного полиэтилена. Предназначение ленты — компенсация возможных тепловых расширений бетонной стяжки (от этого воздействия возможно появление трещин). На ней для удобства монтажа нанесен клеевой слой. Однако рекомендуется дополнительно закреплять ленту дюбель-грибами.

Шаг 7. Контур из пластиковых труб укладывается по спирали. Для этого на начальном этапе трубы размещаются по периметру помещения. Постепенно, с шагом 25 или 30 см, они заворачиваются к центру. От центральной точки раскладка контура проводится в обратном направлении (параллельно предыдущему) так, чтобы в итоге между трубами осталось 12,5 или 15 см.

Уложен контур из пластиковых труб

Фиксируется контур при помощи хомутов, которыми трубы закрепляются на армирующей сетке.

Шаг 8. Тепловой контур подключается к теплообменнику. Проводится тестовый запуск системы. Рекомендуется оставить работающий теплый пол на два дня. Таким образом получится проверить его на работоспособность и герметичность соединений. Если никаких проблем не было обнаружено, можно переходить к заливке системы стяжкой.

Шаг 9.  Замешивается раствор из ЦПС и воды. Для этого удобнее использовать бетономешалку. Но при ее отсутствии можно обойтись и подручными средствами (емкостью большого размера и лопатой). Для повышения прочности основания в смесь рекомендуется добавить фиброволокно.

Цены на бетономешалки электрические

бетономешалка электрическая

Улучшить эксплуатационные характеристики бетонного состава можно при помощи добавления пластификатора.

Инструкция по применению пластифицирующей добавки

Предварительно на основание следует установить маяки для определения уровня заливки. Над трубопроводом стяжка должна возвышаться примерно на 5 см. Если из помещения нужно сделать отвод воды, необходимо предусмотреть некоторый уклон в направлении отверстий для слива. Бетонный раствор заливается на основание и равномерно распределятся (при помощи правила и шпателя) по маякам. После того как уровень пола определен, маяки можно вытаскивать, а образовавшиеся углубления нужно залить тем же раствором.

Заливка бетонного раствора

После набора бетонным основанием прочности (на это обычно требуется 4 недели) можно приступать к укладке декоративного покрытия. Чаще всего в этом качестве выступает плитка. Не нужно забывать о том, что перед фиксацией плитки на клеевой состав стяжку требуется обработать грунтовкой.

Тёплый пол в бане

Качественный водяной обогрев в бане вполне по силам сделать каждому, кто хоть немного владеет навыками проведения отделочных работ. Используя в качестве источника тепла печь, есть возможность значительно снизить затраты на оборудование, а также расходы на электроэнергию. Итогом работ станут комфортные условия для всех, кто любит проводить время за приемом банных процедур.

Водяные тёплые полы: особенности и монтажные работы

Перед тем, как сделать теплый водяной пол в бане, необходимо:

  • убедиться, что поверхность для монтажа ровная;
  • продумать путь прокладывания труб;
  • выбрать материал труб.

В роли теплоносителя часто выступает вода, но если баня не отапливается дополнительно, то имеет смысл использовать антифриз. Это позволит избежать замерзания жидкости внутри труб и, соответственно, риска их разрыва.

Гофрированная гибка труба

Теплый водяной пол в бане имеет следующие преимущества:

  • экологичность;
  • экономичность;
  • обеспечение постепенного естественного прогрева;
  • отсутствие электромагнитного излучения.

Важно помнить, что водяной теплый пол в бане своими руками сделать довольно проблематично, так как это многоэтапный процесс, требующий предельного внимания. Малейшая ошибка может привести к некорректной работе системы

Слои теплого водяного пола

В частности, тщательно подбирается рисунок, по которому укладываются трубы:

  • улитка;
  • змейка;
  • двойная змейка.

От того, какая схема водяного пола в бане будет выбрана, зависит и распределение тепла. Для бани предпочтительней улитка, так как именно она обеспечивает равномерный прогрев поверхности, в то время как змейка этого дать не может: постепенно остывая по пути следования, жидкость для передачи тепла может не обогревать некоторые участки пола.

Это уместно, если сама парилка – отдельное строение.

Для того, чтобы организовать водяной теплый пол в бане от печи, необходимо установить над ней металлический бак – именно в нем и будет нагреваться вода для все системы.

Схема установки теплого водяного пола от печи

Есть вариант расположения емкости и ниже уровня пола, однако в обоих случаях есть необходимость в насосе: он обеспечит правильную циркуляцию жидкости в трубах. Подогрев пола в бане от печи представляет собой несколько долгий процесс, поэтому нередко применяется отдельный котел на дровах. Вне зависимости от способа нагрева воды, процедура установки самих полов не меняется:

Разравнивание поверхности. База, по которой будут пролегать трубы, должна быть ровной. Если речь идет о лагах и деревянных перекрытиях, то в необходимых местах делаются специальные проемы под трубы. Теплоизоляция. Для повышения эффективности теплоотдачи, под систему кладут слой теплоизоляционного материала. Установка монтажной поверхности. Чаще всего в этой роли выступает специальный теплоизоляционный мат с бобышками, между которыми и укладывается гибкая труба. Тем не менее, осуществлять крепление можно и с помощью других подходящих средств. Прокладывание трубы

При этом важно учитывать, что в витках не должно быть крутых поворотов. Подключение и проверка системы

На данном этапе проверяется, присутствуют ли утечки. Стяжка и кладка напольного покрытия.

Пример подключения водяного пола к отопительному контуру

При этом важно следить, чтобы не было уклона. Насос справится с подачей воды, однако создаваемое избыточное давление может скорее вывести из строя всю систему.Подойдет такой теплый пол в бане под плитку и под деревянное покрытие. Система в равной степени справится с обогревом

Система в равной степени справится с обогревом.

В чем преимущества теплых полов и так ли они нужны в бане?

Вопрос о том, необходима ли такая система обогрева помещению, где и без того температура будет высокая, кажется лишним. Прежде чем интересоваться, как правильно сделать теплый пол в бане, необходимо понять, какие преимущества он дает:

  1. Продляет срок эксплуатации. Так как парилка – место повышенной влажности, риск того, что деревянные поверхности под её воздействием начнут прогнивать или заработают грибок, велик. Сухой и жаркий поток воздуха от пола решает проблему сырости, осуществляя регулярную просушку помещения.
  2. Отсутствие сквозняков. Как и любое строение, баня может продуваться ветром. Для того, чтобы воздух не гулял по помещению и не провоцировал простуду у посетителей парилки, особенно полезным будет инфракрасный теплый пол в бане.
  3. Дополнительный комфорт. Ступать ногами на плитку или дерево приятной человеческому телу температуры – это то, чего часто не хватает в банях. Особенно, когда речь идет о вынесенных за стены дома отдельных строениях.
  4. Поддержание бани в хорошем состоянии.

Все вышеперечисленное обязательно должно быть принято во внимание, однако, необходимо указать и на особенности такой системы обогрева:

  1. Стоимость. Даже самые бюджетные решения потребуют значительных затрат.
  2. Особенности монтажа. Каждый вид полов с обогревом имеет свои, характерные требования и моменты. Если проигнорировать их, то существует риск недееспособности всей системы.
  3. Ремонт. Замена или починка любого отрезка системы сопряжена со сложностями. Так, в подавляющем большинстве случаев, необходимость ремонта означает обязательное снятие верхнего напольного покрытия и стяжки.

Кроме того, некоторые типы могут потребовать проведения коммуникаций, а также значительно повысят стоимость коммунальных услуг.
