Особенности укладки теплого пола в бане от печки

Отопление бани зимой тёплыми полами

На сегодняшний день при отоплении пола в бане часто используются керамзит, войлок и другие материалы. Слой утеплителя располагают между лагами или слоями строительного бетона. Ширина изолятора должна находиться в пределах 15 сантиметров. При этом стоит отметить, что благодаря использованию керамзитовой изоляции можно дополнительно сделать вытяжку в парной.

Чтобы установить в бане электрические тёплые полы, на гладкий и полностью чистый пол необходимо закрепить слой теплоизолирующего материала.

Затем следует установка специальной стальной сетки, отделяющей подводку от покрытия. После этого устанавливают направляющие рейки, по которым проходит электрический провод, и затем следует подсоединение к терморегулятору.

Здесь более подробно рассказывается о банных печах и теплоизоляции в помещении

Инструкция по изготовлению

Теперь рассмотрим, как выполнить каждый этап своими руками. Она практически аналогична конструкции в доме, но есть и своя специфика. Пошаговая инструкция:

  1. Если пол устраивают в старой бане, сначала демонтируем старое покрытие и разрабатываем котлован, который на 700 мм ниже отметки чистого пола.
  2. Конструкции фундамента и дно котлована должны быть защищены гидроизоляцией (используем рубероид — 2 слоя).
  3. Насыпаем сухой песок и уплотняем песчаное основание толщиной 500 мм.
  4. Опять стелим слой рубероида.
  5. Проектируем и прокладываем септик.
  6. Делаем черновую стяжку 100 мм из песчано-цементного раствора в соотношении по массе вода — 0,55/цемент — 1/песок — 2,8.
  7. Снова слой гидроизоляции.
  8. Укладываем слой теплоизоляции с металлизированным покрытием — 50 мм.
  9. Укладываем армирующую сетку.
  10. Укладываем систему трубопроводов диаметром 24 мм.

Устройство водяного пола от банной печи

Первоначально, водяной тёплый пол не предназначался для установки в банном помещении. Поэтому, при укладке такого «пирога» в бане, требуется укомплектовать его дополнительными элементами.

Устройство водяного тёплого пола от банной печи включает в себя несколько узлов:

Контур тёплого пола — это главный рабочий элемент, который уложен равномерно по всему полу помещения с определённым шагом, залитый стяжкой из бетонно-цементной смеси. Следует правильно выбирать модель труб, в данной ситуации не каждая подойдёт. Лучше всего использовать – медные, металлопластиковые или гофры из нержавеющей стали. Однако многие отдают предпочтение сшитым полиэтиленовым трубам с повышенной термостойкостью, со сроком службы не менее 30 лет, или полипропиленовым, с гарантийным сроком не меньше 50 лет.

Смесительный узел — важная часть система, так как печка не способна подогревать теплоноситель до нужного уровня. Она нагревает воду практически до стадии закипания, в таком состояние её нельзя поставлять в контур. Поэтому, необходим смесительный узел, в нём кипяток будет смешиваться с отработанным теплоносителем до требуемых 40 градусов, и в таком виде направляться в трубопровод. С помощью него осуществляется регулирование, настройка и автоматическое поддержание температурного уровня тёплого пола в нужном режиме.

Теплообменник — ёмкость, змеевик или регистр, расположенный над топкой, там нагревается жидкость от печи. При использовании антифриза — как теплоносителя, потребуется оборудовать отдельный теплообменник, тогда антифриз не сможет попасть в воду для мытья.

Циркуляционный насос — необходим, чтобы равномерно распределялся и двигался теплоноситель по трубопроводу. Без него тёплый водяной пол не может функционировать, так как он обеспечивает контур дополнительным давлением для циркуляции жидкости. Подбирая мощность насоса самостоятельно, нужно учитывать площадь отапливаемого помещения, чем она больше, тем выше должна быть его производительность.

Чтобы снизить нагрузку на насос, рекомендовано разделить трубопровод на несколько частей равной длины.

Дренаж — необходим для удаления лишней жидкости из парной и помывочной комнаты банного помещения. Обустроить его своими руками можно с учётом следующих двух моментов: соорудив отвод для воды — отверстие для слива, через него вода будет стекать в трубу и выводится в канализационную яму; залив стяжку с уклоном по направлению сливного отверстия — тогда вся вода будет стекать в сторону уклона.

Схемы укладки

Теплые полы укладываются всего по двум схемам — улитка и змейка. Установка змейкой производится в комнатах с площадью до 10 м2. Если использовать такую схему в больших помещениях, то полноценно обогреваться сможет только первая половина пола, на второй будет наблюдаться ярко выраженное падение температуры.

Для компенсации тепловых потерь применяют более мелкий шаг укладки. Если стандартным шагом трубы считается 30 см, то после прохождения половины комнаты его требуется заменить на 20 см, и так пройти еще четверть, затем сократить до 15 см и таким шагом закончить укладку.

Улитка — самый распространенный метод укладки труб. Популярность свою набрал благодаря простоте и равномерности прогрева помещения. Если при работе со «змейкой» нам необходимо изгибать трубу на 180о, то при монтаже улитки всего на 90, либо вовсе вести кругом. Данная схема не только равномерно прогревает всю комнату, но и снижает потери давления на линии.

При монтаже теплых водяных полов в бане, лучше всего использовать метод укладки змейкой, так как такие помещения обычно не большие, да и температура в контуре зачастую около 30-350, а при такой температуре потери не страшны.

Способы

При первом способе необходимо оснастить печь водяным котлом. Он должен быть достаточно большим. Вся система будет действовать, как и при паровом отоплении, когда помещение отапливается за счет радиаторов, размещенных по периметру комнаты, точно так же подсоединяются и теплые полы.

Конечно, главный минус состоит в том, что тепло держится, пока отапливается сама печь, как только она начинает остывать, сразу же остывают и полы. Единственным выходом больше удержать тепла, это в котел включить тен, тогда после топки горячая вода в нем будет держаться дольше.

Второй способ легкий и не требует больших вложений. Для этого варианта подойдет обычная угольная или дровяная печь, а весь принцип работы заключается в следующем:

  1. воздух в топку печи перемещается не с самого помещения, а из-под пола;
  2. этот воздух должен смешиваться с воздухом из помещения;
  3. в помещение воздух поступает с улицы, но он уже не холодный, а прогретый, так как ему приходиться проходить через печь.

Рекомендуем: Как выполнить монтаж тёплого пола на даче?

Элементы системы «теплый пол»

Комплектация системы теплого пола, работающего от печи в бане, будет несколько отличаться от той, что используется в доме. К основным элементам относят следующее.

Таблица. Основные комплектующие для «теплого пола»

ИллюстрацияОписание
Контур для теплого полаВ качестве контура, по которому движется теплоноситель, используют трубы из сшитого полиэтилена, благодаря их повышенной термостойкости и длительному сроку службы. Трубы из полипропилена прослужат еще больше – около 50 лет. Трубы из меди или нержавеющей стали (в виде гофры) имеют отличные эксплуатационные характеристики, но их стоимость довольно высока. Эффективность работы всей системы зависит от правильной укладки контура, соблюдения шага и радиуса поворота труб. Фиксируют контур разными способами (между бобышек матов, в специальных углублениях на матах, жгутами к теплоизолятору или пластиковыми скобами). Затем трубы заливают бетонным раствором.
Смесительный узелПечь не устроена таким образом, чтобы обеспечивать нагрев теплоносителя до определенной температуры. Вода нагревается до состояния кипятка. В контур ее заливать нельзя. Поэтому необходимо установить смесительный узел, с помощью которого кипяток будет смешиваться с остывшей обраткой до комфортных 40 градусов. Смесительный узел позволяет выполнить регулировку и настройку, а также поддержание в автоматическом режиме необходимой температуры воды в контурах.
ТеплообменникЭто емкость, расположенная над топкой, в которой происходит нагрев жидкости.
Циркуляционный насосЧтобы обеспечить равномерное распределение и движение воды в контурах используют циркуляционный насос. Он создает необходимое давление в трубопроводе.От площади помещения зависит мощность прибора.
Система водоотведенияПри изготовлении конструкции пола в бетонной стяжке необходимо оборудовать сливное отверстие, через которое вода будет уходить через трубу в канализацию. Поэтому пол в бане должен иметь уклон в сторону сливного отверстия или трапа.

контур для теплого пола
Смесительный узел
Циркуляционный насос

Монтаж в стяжку

Перед тем как приступать к монтажу пирога теплого пола, необходимо на бумаге выполнить расчеты и схему укладки контура, места расположения оборудования – смесительного узла, насоса, емкости теплообменника. Схема позволит вычислить длину контура и определиться с количеством материала.

Самый надежный и оптимальный способ устройства теплого пола в бане – в бетонную стяжку. Главное соблюдать технологию изготовления раствора и его высушивания – на это потребуется не менее 28 дней. В этот период пользоваться теплым полом нельзя. Работоспособность системы следует проверить до заливки стяжки.

Таблица. Пошаговая инструкция монтажа теплого пола

Иллюстрация
Описание
Структура черновой стяжки
Первым шагом будет подготовка основания и системы водоотведения (ее расположение также следует отразить на схеме). Грунт выравнивают и трамбуют. Закладывают трубы, по которым вода будет отводиться в канализацию. Затем засыпают песок и щебень (подушка имеет толщину 15 см), трамбуют. Насыпают утеплитель-керамзит толщиной 15-20 см. Заливают черновую стяжку.
Структура черновой стяжки
Гидроизоляцию пола в бане можно выполнить при помощи битума и рубероида. Это наиболее бюджетный способ. Поверхность бетонной стяжки смазывают расплавленным битумом, затем укладывают листы рубероида с нахлестом 10 см. Затем изготавливают еще один такой же слой. Битум можно заменить гидроизоляционной мастикой – это позволит отказаться от рубероида и выполнить работы быстрее.
Укладка утеплителя
Монтируют плитный утеплитель высокой плотности (экструдированный пенополистирол или пеноплекс). Толщина плит должна быть не менее 50 мм

Важно контролировать, чтобы сохранялся уклон в сторону сливного отверстия.
Арматурная сетка
По утеплителю укладывают арматурную стеку.
Демпферная лента
По периметру помещения вдоль стен фиксируют демпферную ленту.
Фиксация контура
При помощи пластиковых хомутов контур с учетом выбранной схемы закрепляется к армирующей сетке. На этом этапе необходимо смонтировать остальное оборудование, выполнить подсоединение и запустить теплоноситель по трубам, чтобы во время определить ошибки монтажа, если они есть.
Заливка стяжки
В процессе заливки стяжки в контурах должно поддерживаться давление

Запускать систему следует после полного высыхания стяжки.

Расположение отопительного прибора

Обычно баня отапливается посредством одного источника тепла. Для дома, рядом с которым построен своеобразный банный комплекс (с наличием предбанника, парной, бассейна, комнаты отдыха, помещения для игры в бильярд), необходима общепринятая система отопления.

Если проектируется отопление для классической бани, то печь располагают так, чтобы с ее помощью можно было прогреть каждое помещение. Баку с водой отводят место возле помывочной.

Идеальным является «сквозное» расположение печи. Дверцу топки можно открыть, находясь в предбаннике. Сама печь будет расположена в парной, а бак с водой – в помывочной.

Важно, чтобы каждый из горючих элементов печной конструкции имел защиту из огнеупорного материала. Чтобы это соблюсти, можно построить каменку из кирпича, но она будет иметь большие габариты и займет много места

Практичным вариантом является строительство печи, конструкция которой включает бак и открытую каменку. Топку для нагрева воды снабжают регистром, что позволит предупредить преждевременное закипание воды, при котором неразогретая баня наполняется сырым паром

Отопление бани таким способом требует соблюдения важного нюанса – нижний край бака должен быть на 50 см выше регистра

Преимущества и недостатки системы

Подобная система обогрева пола в бане – непростое сооружение, которое помимо преимуществ имеет и недостатки. О плюсах и минусах лучше знать заранее.

Плюсы

  1. Комфорт от пребывания в бане повышается за счет того, что температура в помещении выравнивается. Нет ощутимых перепадов и «холодных» участков.
  2. При монтаже контуров в бетонную стяжку обеспечивается равномерная отдача накопленного в конструкции тепла в течение длительного времени.
  3. Экономическая выгода: нет необходимости покупать дополнительное оборудование или тратить электроэнергию для нагрева теплоносителя.
  4. Есть возможность обогреть не только все помещения бани, но и полы в доме, если баня является пристройкой к нему.
  5. Полы, если они деревянные, не будут гнить, так как тепло от системы будет быстро высушивать древесину. Будет решен вопрос с быстрым высыханием поверхностей в парилке – хорошее подспорье для вентиляционной системы.
  6. Поступающий снизу через приточное отверстие или решетку в двери холодный воздух сразу будет смешиваться с теплыми потоками, идущими от пола, не доставляя дискомфорта.
  7. Нагрев помещения бани до комфортной температуры будет происходить быстрее из-за дополнительного источника тепла.

Укладка контура в бревенчатой бане

Минусы

  1. Баня не обогревается в круглосуточном режиме. Поэтому в зимнее время необходимо каждый раз сливать теплоноситель, чтобы при замерзании он не разорвал контуры. Как вариант, воду в трубах можно заменить на антифриз, тогда сливать его зимой не потребуется.
  2. Монтаж «теплого пола» даже в небольшом помещении бани лучше доверить профессионалам, обладающим опытом и специальным оборудованием.
  3. Высота конструкции, состоящей из нескольких обязательных слоев, составляет 70 – 110 см. Именно настолько уменьшится высота помещения.
  4. Протекающий пол в такой бане смонтировать уже не получится, так как излишняя влага негативно скажется на конструкции. Поэтому потребуется монтаж сливного отверстия и вывод жидкости в канализационную систему.
  5. Если есть желание смонтировать «теплый пол» во всех помещениях бани, то надо быть готовым, что нагрев теплоносителя займет больше времени.
  6. Значительная часть энергии от печи будет тратиться на обогрев теплоносителя пола.

Как утепляли старые дома на Руси

Суровые климатические условия России заставляли наших предков задумываться об эффективном сохранении тепла в доме еще на стадии строительства. Люди строили дома на века, в этих конструкциях все было продумано до мелочей. Знания о тонкостях домостроения передавали от отцов к сыновьям.

Основные принципы постройки старых домов на Руси заключались:

  • правильный подбор места. Для строительства выбирали пологие места с низким уровнем залегания грунтовых вод;
  • обращение окон на южную сторону. Расположение оконных проемов к солнечному пути обеспечивало помещение естественным светом и теплом;
  • прочная древесина. Сруб собирали из больших бревен не менее 30-40 см в диаметре. Чтобы деревянные венцы прослужили дольше и не поражались вредителями, с каждого элемента снимали кору. Для возведения жилых домов специально рубили зимний лес. Деревья зимой имеют минимальный уровень влажности, меньше усыхают и растрескиваются при усадке;
  • межвенцовый утеплитель. Для прокладки между ярусами использовали мох, который заготавливали в летний период. Материал надежно защищал дом от проникновения холодного воздуха извне, препятствовал утечке тепла;

Вам пригодится:


Нужен ли теплице фундамент?Фундамент для теплицы — это надежная защита каркаса от преждевременного разрушения. Построить на дачном участке…

  • герметичность. Каждое помещение и элемент в старинной русской избе был изготовлен из добротного материала, все детали подгонялись так, чтобы не было зазоров. Пустоты под полом засыпали землей, чердак застилали соломой, наружные стены закрывали поленницами, зимой цоколь засыпали снегом;
  • русская печь. Мощную габаритную печку собирали во время строительства дома. Чаще всего она была сооружена в северном углу. Конструкция была обустроена таким образом, что фундамент и ее стенки прогревались постепенно с накопительным эффектом. После протопки тепло от печного обогрева сохранялось не меньше 3 суток.

Русская печка обогревала огромный дом с пристройками за счет выкладки под полом теплосберегающего устройства. Защитный экран создавал под полом теплую воздушную подушку, которая не давала промерзнуть половому покрытию.

Водяная отопительная конструкция

Удобным и достаточно эффективным способом обеспечения теплом помещения бани считается монтаж водяного отопления. В качестве топлива при данном способе обогрева можно использовать дрова, газ, электричество, поскольку это завит от модификации топливного котла, который будет установлен.

Лучшим выбором теплового агрегата будет чугунный котел для жидкого теплоносителя. Вода нагревается в нем, по трубам поступает в радиаторы, установленные в банной постройке, и после отдачи тепла она возвращается в котел. Водяная система позволяет равномерно и эффективно обогревать любое помещение. Таким же образом можно организовать отопление бани от дома.

Водяная отопительная конструкция

Удобным и достаточно эффективным способом обеспечения теплом помещения бани считается монтаж водяного отопления. В качестве топлива при данном способе обогрева можно использовать дрова, газ, электричество, поскольку это завит от модификации топливного котла, который будет установлен.

Лучшим выбором теплового агрегата будет чугунный котел для жидкого теплоносителя. Вода нагревается в нем, по трубам поступает в радиаторы, установленные в банной постройке, и после отдачи тепла она возвращается в котел. Водяная система позволяет равномерно и эффективно обогревать любое помещение. Таким же образом можно организовать отопление бани от дома.

Разновидности устройства и материалы


Вариант укладки водяных труб в стяжку для отопления пола Чтобы сделать тёплый пол в бане, можно использовать несколько способов устройства:

Какой пол лучше сделать в бане?

  1. Бетонная стяжка – это лучший вариант для банного помещения, поскольку она позволяет значительно сэкономить на материалах и обладает высокой степенью влагостойкости за счёт использования цемента. Однако такой пол можно эксплуатировать только через месяц после заливки стяжки. К тому же при повреждении трубопровода очень сложно найти место протечки, поэтому потребуется демонтаж всей стяжки.
  2. Очень удобно использовать специальные полистирольные плиты для тёплых полов. Они снабжены отражающим фольгированным слоем и имеют специальные углубления для фиксации труб отопления. Тем не менее, поверх них всё равно придётся заливать стяжку.
  3. Укладка отопительных труб в системе деревянных полов также возможна. Однако тут нужен точный расчёт, чтобы определить места отверстий в лагах для прокладки трубопровода. Зато ремонтопригодность таких полов выше.

Электрический тёплый пол в баню

Электрическая система для бани не опасна, так как нет прямого взаимодействия с водой. Основа конструкции — кабель: одножильный или двужильный.

Монтаж тёплого электрического пола под плитку, необходимо начинать с выбора схемы укладки, наиболее распространена змейка, она проще в установке.

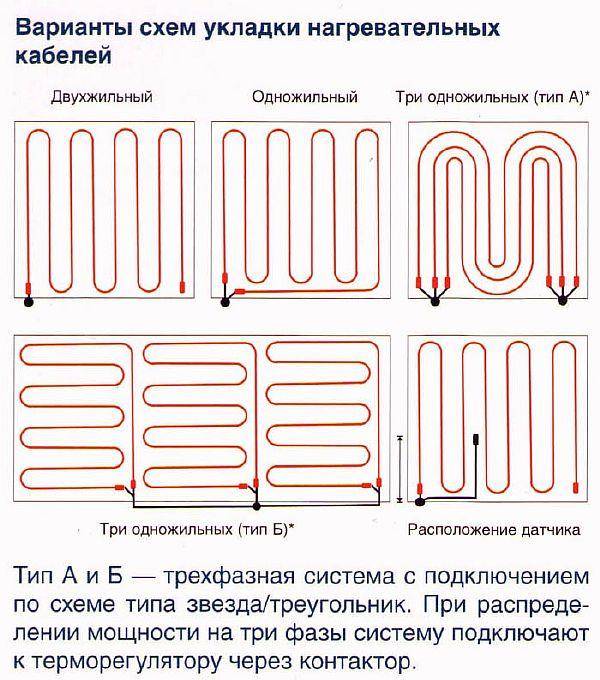

Сам принцип действия не сложный, главное соблюдать следующие правила, отступать:

  • от всех стен по 5 см;
  • по 10 см от источников тепла;
  • делать шаг между витками, у каждого производителя он свой, согласно инструкции указанной на упаковке.

Краткая инструкция по установке

В остальном, процедура укладки в бане электрических тёплых полов под плитку простая:

  1. На первом этапе следует сформировать основание, оно должно иметь правильный уклон, по которому будет стекать вода. Минимальный его уровень — 2 см/м, он не должен направляться к центру помещения, лучше к любой из стен.

Вдоль него делается желобок с наклоном, для сбора воды. Наиболее простой способ сделать желоб — взять канализационные трубы ПВХ имеющие диаметр 100 мм, которая разрезана вдоль.

При помощи водостойкого силиконового герметика можно соединить стенки трубы. Желобок накрывается решёткой.

Основание включает в себя глиняный слой и подушку из песка и гравия. Каждый слой следует хорошо утрамбовать.

  • Дальнейшее действие — установка маяков, это следует сделать до заливки стяжки. Расстояние между маяками 1 — 1,5 метра. Если бетонируемая поверхность 3 метра, то достаточно установить 1 маяк в центре, и по 2 с каждой стороны, с шагом 1 метр. При окончательном определении уровня наклона основания, маяк играет важную роль. Вдоль стен необходимо наклеить демпферную ленту, её толщина должна быть 10 мм, а высота 200 мм.
  • Поверхность заливается полусухой стяжкой, то есть консистенция похожа на влажный песок, при сжатии не течёт вода. Данная смесь идеально сохраняет форму и быстро становится прочной. Однако по технологии укладки требуется время для полного высыхания – если цементный слой 5 см, то продолжительность цикла составит 4 недели.

Расход материала зависит от площади помещения и толщины самой стяжки. К примеру: если баня 3 на 4, а толщина стяжки пол метра, то потребуется 0,6 м³ бетона ( 3 х 4 х 0,05). Соотношение воды к цементу — 0,45.

Для крепления основания можно использовать армированную сетку, она существенно увеличивает прочность поверхности.

  • Следующий этап заключается в укладке теплоизолирующегослоя из твёрдого пенополимера, имеющего прочность сжатия 2 кг/см². По техническим характеристикам идеально подойдёт экструдированный вид толщиной 3 см. Он укладывается в два слоя, стыки склеиваются скотчем.
  • Завершающий этап перед укладкой керамической плитки — монтаж электрической системы обогрева (матов). Кабель необходимо проложить по всей поверхности пола. Не рекомендуется располагать его в местах, где планируется установка мебели.

Мощность у всех нагревательных матов одинакова – 150 вт/м². Поэтому перед приобретением необходимо нарисовать схему расположения. Если в бане электрический теплый пол под плитку будет поделён перегородкой на моечный отсек и парную, то в каждом отсеке нужен отдельный контур.

Электроустройство должно быть накрыто армированнойсеткой. Размещать датчики, заземлять и подключать систему следует согласно инструкции.

Затем, конструкцию нужно проверить в действии, включив её на 10 минут. Если все элементы прогреваются одинаково, то можно начинать монтаж плитки.

Толщина электрического теплого пола в баню под плитку 23 см, от грунта до покрытия.

При установке матов важно руководствоваться следующими требованиями:

  • не резать и не сгибать их;
  • не перекрывать один другим;
  • не класть тяжёлые предметы;
  • не ходить по неустановленным матам;
  • не укладывать маты при температуре меньше 5 градусов;
  • не устанавливать их под стены;
  • не класть под деревянные полы.

Ошибки при укладке

Производить самостоятельные работы по укладке тёплого пола в бане не сложно, несмотря на это, часто допускаются ошибки, которые приводят к дефектам всей системе.

Чтобы избежать их, необходимо придерживаться следующих рекомендаций.

  1. Выбирая кабель или мат, необходимо учитывать не всю площадь, а только то пространство, на котором не будет располагаться мебель.
  2. Кабель, размещённый в системе, не рекомендуется укорачивать. Это повышает нагрузку на него, в результате чего он выйдет из строя. Правильно, уменьшить шаг и увеличить обогреваемую площадь.
  3. Запрещено включать систему, пока полностью не высохнет бетон.
  4. Нагревательный кабельный элемент можно укладывать только на чистую поверхность, которая обработана грунтовкой.
  5. Расстояние между параллельными линиями в конструкции должно быть не менее 5 см.
  6. При укладки кабеля своими руками, степень изгиба должна быть в диапазоне: 5 — 9 его диаметров.
  7. Установку датчика нагревательного прибора нужно производить в доступное место, и он должен быть защищён гофрированным коробом.
  8. Обязательно, напольная поверхность должнасоприкасатьсяс чувствительным щупом датчика.
  9. Во время укладки системы, по ней нельзя ходить в обуви, чтобы не повредить.
  10. Прежде, чем монтировать водяной пол, требуется сначала подготовить схему.
  11. Тщательно нужно проверять водяной пол на герметичность.

Учитывая эти моменты, можно самостоятельно установить систему подогрева в бане.

Какой пол для бани лучше выбрать?

Необходимость полов с подогревом в бане под плитку ни у кого не вызывает сомнение, ведь они обладают рядом преимуществ:

  1. Продлевается срок службы, ведь парилка — это место, где повышенная влажность. В связи с этим, вероятность того, что поверхность из дерева начнёт гнить или покроется плесенью — огромная. Сухой воздух распространяемый снизу от обогревательной поверхности в вверх, способствует лучшей просушке помещения.
  2. Сводит к минимуму наличие сквозняков, тем самым понижает вероятность простуды у посетителей бани. Идеально эту проблему решает инфракрасный вид полов.
  3. Создаёт более комфортный процесс мытья — наступать ногами на тёплый плиточный пол приятнее.
  4. Поддерживает баню в хорошем состоянии — регулярное прогревание помещения убережёт его от разрушения.

Несмотря на все положительные стороны таких полов, у них есть и недостатки: высокая стоимость, трудоёмкий монтаж и сложность при ремонте, ведь в основном, требуется снятие полового покрытия.

С учётом конструкции и планировки помещения, обустраивать теплые полы под плитку можно в помывочном отделении, предбаннике, сауне.

Наиболее целесообразна, установить в бане – пленочный инфракрасный теплый пол, так как для её функционирования достаточно подключиться к электропитанию и он достаточно прост в монтаже. Для водяного пола же требуется установка котла, что накладно и производить заливу стяжки, которой необходимо для полного высыхания до одного месяца.

Поэтому, даже при высокой цене электричества, вариант инфракрасной системой всё равно выглядит более практичной и экономичной, так как система не работает постоянно.

Какую конструкцию выбрать — лишать владельцу. Стоит отталкиваться от своих предпочтений, финансовых возможностей, и, конечно же, прочности фундамента и планировки помещения.

Монтаж системы подогрева полов

Для проведения работ понадобятся инструменты и приспособления: емкость и миксер для замешивания бетона, шпатель, правило, ножницы для обрезки пластиковых труб, маяки, емкость для подогрева битума.

Из материалов нужно подготовить: готовую сухую песчано-цементную смесь (или отдельные ее компоненты), гидроизоляцию (можно взять рубероид и битум), теплоизоляцию (например, Пеноплэкс), демпферную ленту, хомуты, арматурную сетку, фиброволокно, дюбель-грибы, пластиковые трубы диаметром 1,6 см.

Фиброволокно для армирования стяжки

Шаг 1. Основание очищается. Если обнаружены дефекты в виде трещин или выбоин, требуется залить тонкую стяжку для выравнивания поверхности (предусмотрев при необходимости водоотвод). Сливной желоб должен быть выполнен из нержавейки или пластика. После этого придется ждать затвердения бетона.

Шаг 2. Проводится гидроизоляция основания. Для этого на черновой пол ровным слоем наносится подогретый битум. На нем размещаются полотна рубероида (с нахлестом в 100 мм). После этого процедура повторяется: слой битума и слой рубероида. При этом располагать полосы рулонной гидроизоляции в разных слоях следует перпендикулярно друг другу. Неприятный запах со временем выветрится.

Гидроизоляция пола в бане

Шаг 3. Для снижения потерь тепла укладывается теплоизоляция. Она должна быть жесткой. Толщина листов — не менее 100 мм. При монтаже нужно следить, чтобы между элементами не было щелей.

Укладка теплоизоляции

Шаг 4. Укладывается металлизированная подложка.

Шаг 5. Размещается армирующая сетка (диаметр проволоки — 4 мм, размер ячейки сетки — 150х150 мм). Она нужна для придания жесткости конструкции и закрепления контуров.

Шаг 6. Периметр помещения обклеивается демпферной лентой. Она производится из вспененного полиэтилена. Предназначение ленты — компенсация возможных тепловых расширений бетонной стяжки (от этого воздействия возможно появление трещин). На ней для удобства монтажа нанесен клеевой слой. Однако рекомендуется дополнительно закреплять ленту дюбель-грибами.

Шаг 7. Контур из пластиковых труб укладывается по спирали. Для этого на начальном этапе трубы размещаются по периметру помещения. Постепенно, с шагом 25 или 30 см, они заворачиваются к центру. От центральной точки раскладка контура проводится в обратном направлении (параллельно предыдущему) так, чтобы в итоге между трубами осталось 12,5 или 15 см.

Уложен контур из пластиковых труб

Фиксируется контур при помощи хомутов, которыми трубы закрепляются на армирующей сетке.

Шаг 8. Тепловой контур подключается к теплообменнику. Проводится тестовый запуск системы. Рекомендуется оставить работающий теплый пол на два дня. Таким образом получится проверить его на работоспособность и герметичность соединений. Если никаких проблем не было обнаружено, можно переходить к заливке системы стяжкой.

Шаг 9.  Замешивается раствор из ЦПС и воды. Для этого удобнее использовать бетономешалку. Но при ее отсутствии можно обойтись и подручными средствами (емкостью большого размера и лопатой). Для повышения прочности основания в смесь рекомендуется добавить фиброволокно.

Цены на бетономешалки электрические

бетономешалка электрическая

Улучшить эксплуатационные характеристики бетонного состава можно при помощи добавления пластификатора.

Инструкция по применению пластифицирующей добавки

Предварительно на основание следует установить маяки для определения уровня заливки. Над трубопроводом стяжка должна возвышаться примерно на 5 см. Если из помещения нужно сделать отвод воды, необходимо предусмотреть некоторый уклон в направлении отверстий для слива. Бетонный раствор заливается на основание и равномерно распределятся (при помощи правила и шпателя) по маякам. После того как уровень пола определен, маяки можно вытаскивать, а образовавшиеся углубления нужно залить тем же раствором.

Заливка бетонного раствора

После набора бетонным основанием прочности (на это обычно требуется 4 недели) можно приступать к укладке декоративного покрытия. Чаще всего в этом качестве выступает плитка. Не нужно забывать о том, что перед фиксацией плитки на клеевой состав стяжку требуется обработать грунтовкой.

Тёплый пол в бане

Качественный водяной обогрев в бане вполне по силам сделать каждому, кто хоть немного владеет навыками проведения отделочных работ. Используя в качестве источника тепла печь, есть возможность значительно снизить затраты на оборудование, а также расходы на электроэнергию. Итогом работ станут комфортные условия для всех, кто любит проводить время за приемом банных процедур.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
