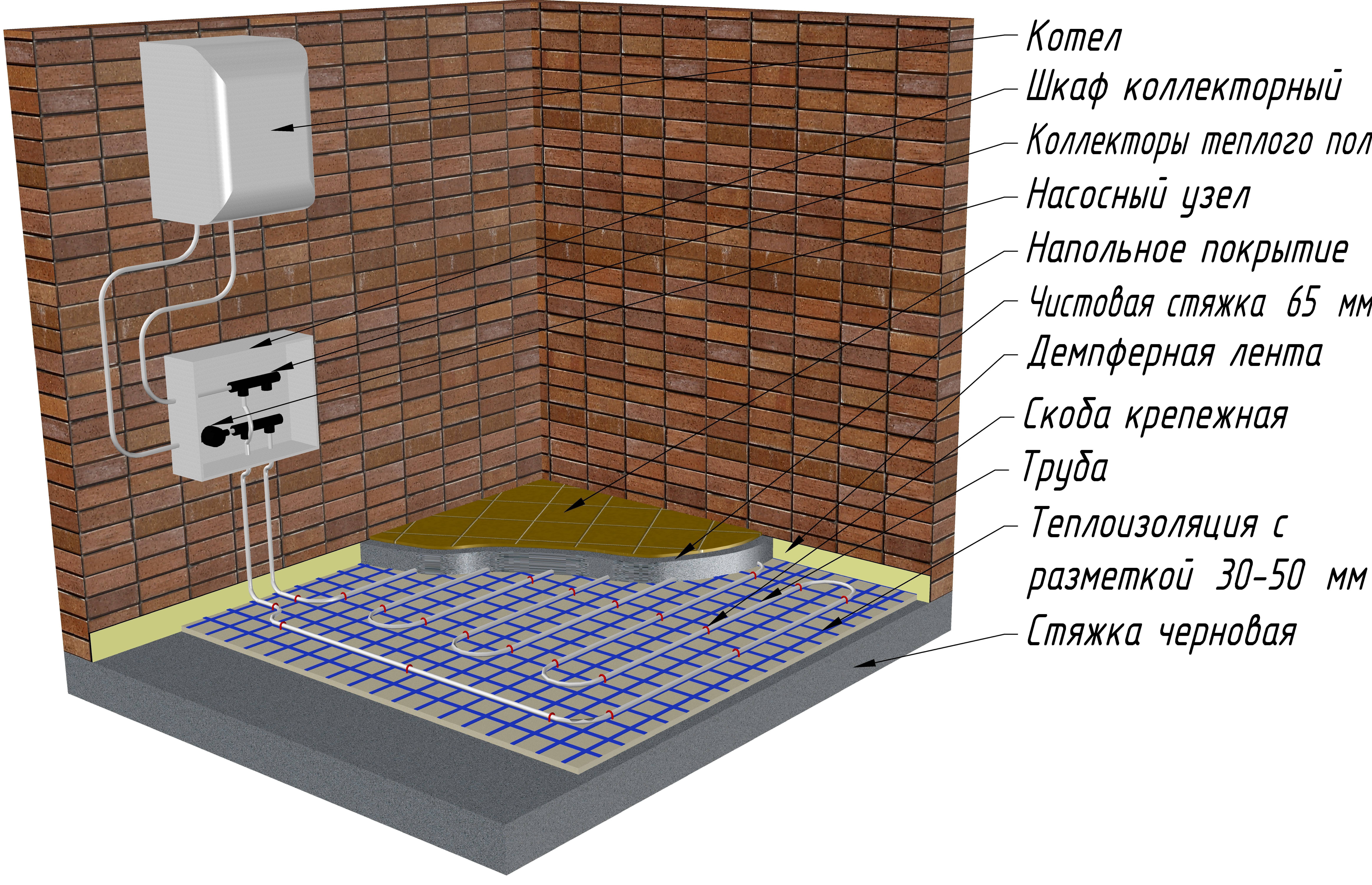

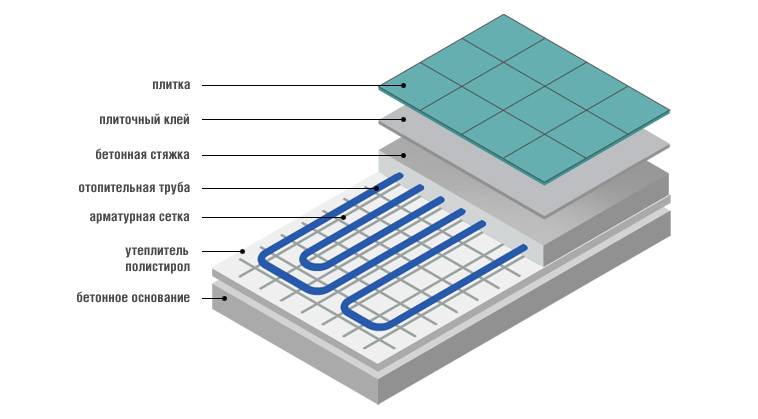

Организация бетонного слоя
Плиточная кладка на бетонной стяжке является наиболее распространенным методом монтажных работ по установке тёплого водяного пола.
Обратите внимание!
Мозаика из битой плитки: пошаговая инструкция, как выложить своими руками (140 фото идей)
Мозаика для ванной комнаты: ТОП-150 фото новинок дизайна, а также современные идеи для комбинации плитки-мозаики
Кварцвиниловая плитка для пола — что это? Особенности применения, преимущества, недостатки, выбор, производители, фото
Специалисты рекомендуют использовать уже готовые строительные смеси, которые содержат ряд полимерных смол (составы разработаны специально для теплого пола). Общая толщина бетонной стяжки составляет 6 см, над трубами – до 3 см.
Заливка стяжки и укладка плитки
Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.
Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

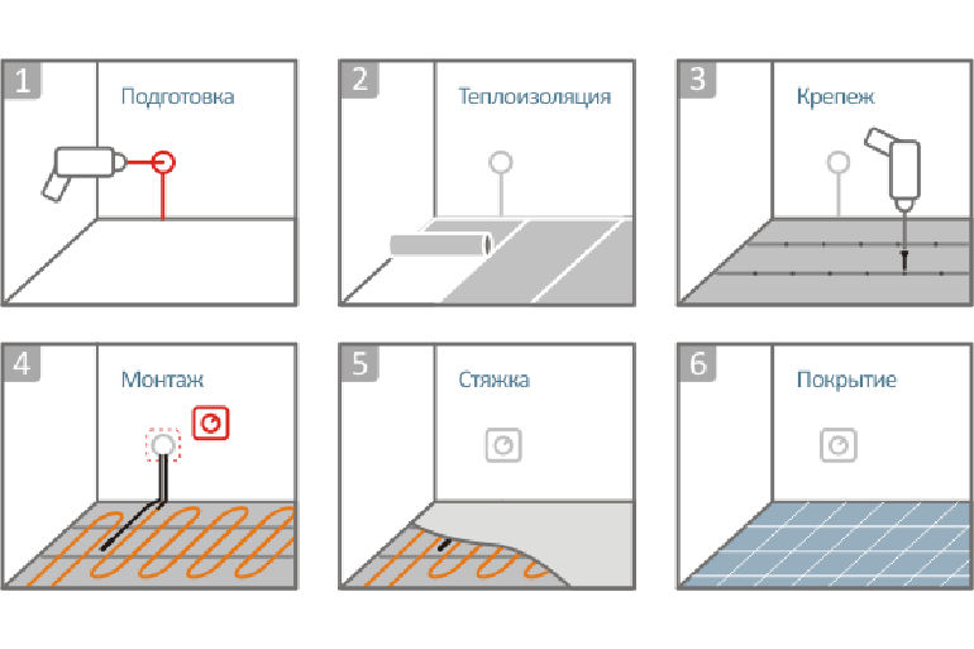

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия
Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.
Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

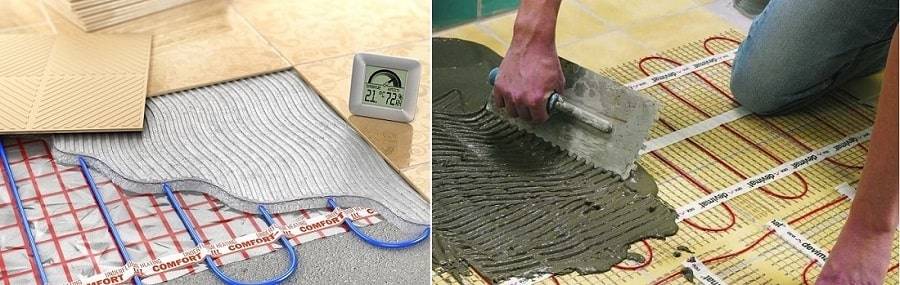

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.
Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.
Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются
При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства
Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.
По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.
Пример укладки плитки на теплый пол

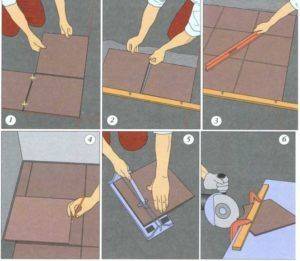

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.
Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.
Выбор плитки и клея
При выборе плитки, помимо своих вкусовых предпочтений и особенностей интерьера, необходимо учитывать такие моменты:
- Слишком толстое изделие оказывает влияние на термическое сопротивление;
- Плитка из мрамора или керамогранита имеет пониженную теплопроводность, поэтому если вы выбираете именно эти виды, то следует увеличить диаметр труб, для повышения теплоотдачи.
Наиболее простой считается плитка-ПВХ, оснащённая клеевым слоем снизу.
Для водяных половых конструкций рекомендовано брать изделие, имеющее шероховатую поверхность
Особенно, нужно уделять внимание степени стираемости материала. Лучше, чтобы этот показатель был повыше
Кроме плитки, необходимо правильно выбрать клей. Так как при укладке кафеля на тёплую поверхность следует делать компенсационные швы, то рекомендовано использовать два клеящих состава. Одна часть плитки должна смазываться обычным плиточным клеем, а вторая — эластичным герметиком.
Обратите внимание! Клей для водяного тёплого пола должен быть влагостойкий и не токсичный

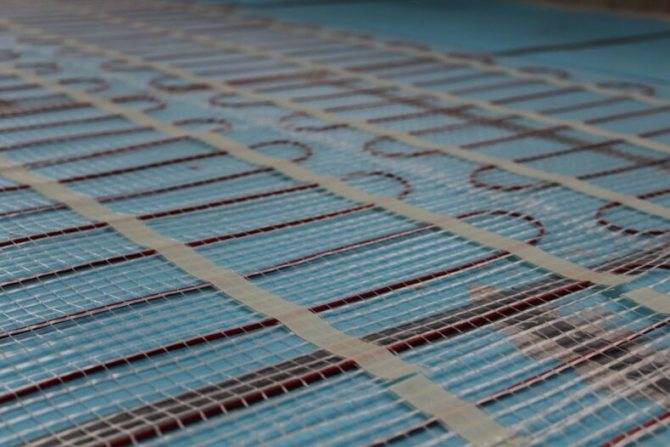

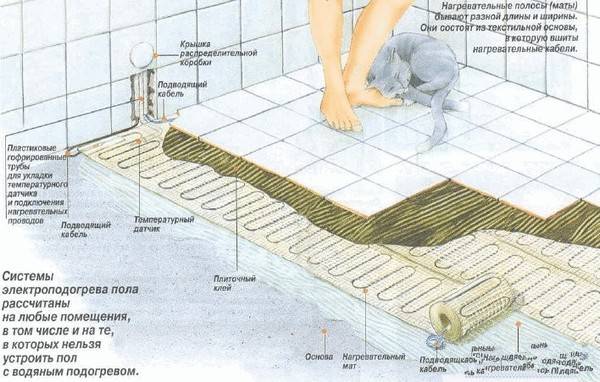

Монтаж термоматов
Общие правила установки такого «теплого пола» совпадают с перечисленными выше, для кабельной нагревательной системы.
Основные отличия – удобство монтажа, поскольку на матах уже есть армирующая сетка – и отсутствие необходимости расчета шага укладки кабеля. Этот параметр жестко нормирован производителем, поэтому мастеру необходимо просто выбрать подходящую модель термомата в соответствии с требуемой теплоотдачей.
Для создания теплого пола в санузле по предложенной выше схеме потребуется подобрать такую модель термомата, которая даст на допустимые 4 кв.м. площади укладки теплоотдачу 1600 Вт.
Для примера рассмотрим нагревательные маты Феникс – для данной площади можно получить лишь 670 Вт, что явно недостаточно. Однако большинство производителей дают именно такую – 160Вт/м.кв. – мощность нагрева матов, поэтому следует либо выбрать другой тип нагревательной системы, либо удовлетвориться данным уровнем нагрева.

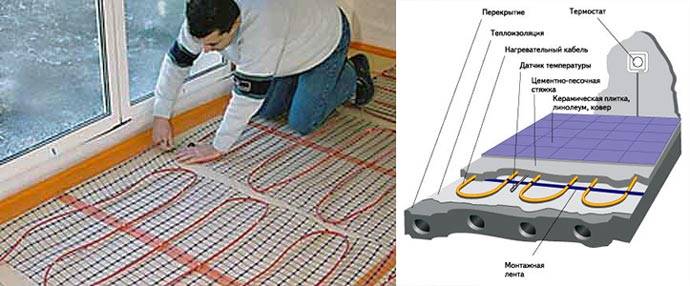

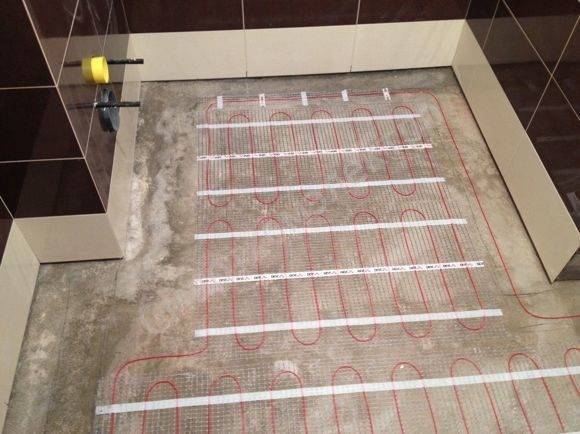

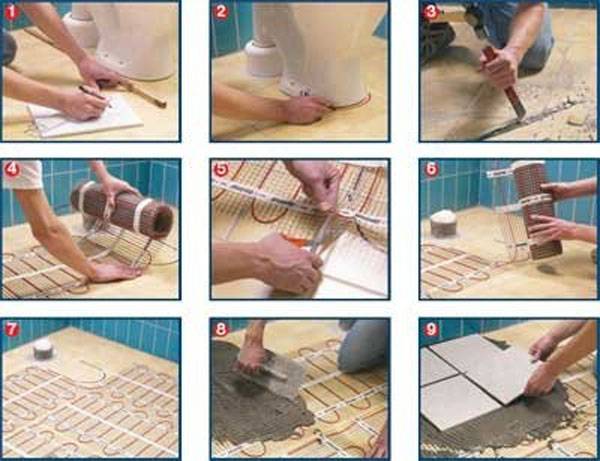

Последовательность работ по укладке нагревательных матов показана на иллюстрации ниже.
При сложной конфигурации помещения иногда приходиться «раскраивать» маты, разрезая их на отдельные секции. Места допустимых разрезов указываются на армирующей сетке. Ниже представлены схемы возможного «раскроя» термоматов.
Можно класть плитку на тёплый пол без стяжки
Можно конечно, а иногда и нужно. При том в инструкциях к теплым полам именно про это и говориться, что маты их конструкции позволяют обходиться без стяжки. Мы два раза сами клали теплый пол в обоих квартирах в ванной комнате. Вернее у нас в обоих вариантах туалет и ванная совмещенные. Муж в первый раз применил следующую технологию.
На пол укладывается теплоизоляционный слой. В нем прорезают отверстия, там где не будет нагревательных матов, для того, чтобы клей сцеплялся с поверхностью пола. Его рационально наклеить на поверхность, чтобы он ровно лежал. Потом сверху расстилается нагревательный мат. Он не будет лежать ровно. Для его фиксации существуют специальные приспособления. Но мы их не покупали. Там они стоили какую то заоблачную цену. Вышли из положения рабоче-крестьянским способом. Я взяла иголку с ниткой, и тупо пришила нагреватель стежками к основанию, шагом примерно через кадлые 10 см. Оно из материала чем то похожего на поролон, и это оказалось действенным. В первый раз стяжку не делали. Муж наносил клей на пол, а тот что наносил на плитку размазывал по ней тонким слоем. После мокрой губкой снимал его остатки с торцов плитки. Но при первых прикидках выяснилось, что плитка, которая будет лежать там, где нагревателя нет, лежит ниже на эти самые 5 мм. Нужно было что то быстро предпринимать, и муж придумал следующее. Сбегал в ближайший магазин хоз-товаров и купил десяток пластиковых сеток, которые кладут в раковину на кухне. Стоят копейки, но позволяют компенсировать высоту. Их и разложили там где нет нагревателя. Вышло дешево и сердито.
Во второй квартире не пошли этим путем, а сделали подобие стяжки. А именно — применили наливной пол. 4 мешка позволили залить пол слоем примерно в 1 см. Таким образом и нагреватель закрылся, и уровень вышел идеальным. Укладывать плитку по такому ровному покрытию потом одно удовольствие.
автор вопроса выбрал этот ответ лучшим
в избранное ссылка отблагодарить
Если тёплый пол сделан водяными трубами, то стяжка необходима, даже если трубы уложены в специальные теплоизоляционные маты, которые ещё и обладают демпферными свойствами. А если тёплый пол выполнен матами с электрическими нагревателями, то стяжка будет даже излишней — уменьшается теплопроводность от нагревателей до поверхности плитки, а в результате увеличиваются расходы на электроэнергию. Но самое главное, как в первом так и во втором случаях, для укладки плитки поверх тёплого пола необходимо применять специальный плиточный клей, обладающий демпферными свойствами, иначе со временем плитка «вздуется». Я, например, использовал клей UNIS в красных мешках.
в избранное ссылка отблагодарить
Если тёплый пол на основе труб, тогда стяжка обязательна. Стяжку сделайте минимум 3 см чтобы накрыть трубы. Если тёплый пол на основе кабеля, тогда можно сделать так :
Прочное ровное основание из бетона обработать гидроизоляцией на основе цемента. Уложить тёплый пол, сверху примазать его плиточным клеем, где пропуски просто заложить клеем
Шпателем работать осторожно, что бы не повредить тёплый пол. Клей должен быть для теплого пола. В этом варианте греть будет хуже
В этом варианте греть будет хуже.
в избранное ссылка отблагодарить
Проверка электропроводки
Электроподогрев пола под плитку предполагает большое потребление энергии. До его монтажа необходимо проверить, подойдет ли существующая проводка для новой нагрузки. Если при вычислении сечения кабеля выяснится, что диаметр жилы не соответствует требованиям, производится его замена. Запрещается подключение нагревательной системы к розетке. Наилучшим вариантом является проведение дополнительной линии электропроводки к щитку.
При проектировании электропроводки учитываются мощности бытовых электрических приборов. Если мощность потребления превышает 2 кВт, их нужно подсоединить к отдельным автоматам. Для защиты электроизоляции используется прибор УЗО, срабатывающий при номинальном токе до 30 мА. В помещениях повышенной влажности применяются заземляющие проводники, подсоединенные к большим металлическим предметам.
Обработка швов
После того, как клей подсох, его следует аккуратно убрать из швов шпателем, а также удалить разделители. Теперь можно приступить к зачистке швов.
Резиновым шпателем на швы наносится немного смеси крестообразными движениями. Излишки сразу удаляются с кафеля тряпкой.
Смеси нужно дать слегка затвердеть и проверить качество заполнения швов. В места, где затирочного материала не хватает, следует добавить раствор.Фото — Затирка швов
Включение водяного нагревательного пола уложенного под плитку разрешено только через 20 — 25 дней, после монтажа кафеля. Это время необходимо, чтобы полностью затвердела стяжка и засох плиточный клей.
Тёплый водяной пол плюс плитка — идеальный вариант, позволяющий за короткий промежуток времени оправдать финансовые вложения. Кроме того, данная конструкция обеспечит комфорт в вашем доме на долгие годы.
Видео материалы

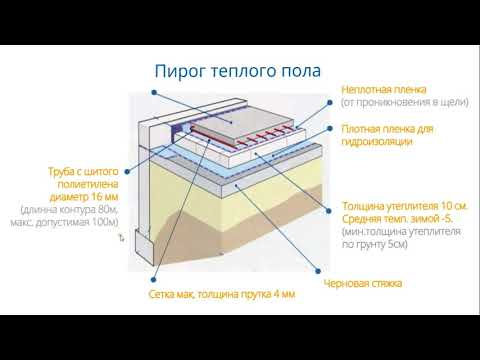

1. ОПТИМАЛЬНЫЙ пирог ТЕПЛОГО ПОЛА! Водяной теплый пол своими руками. Мой теплый пол на грунте
Смотрите это видео на YouTube

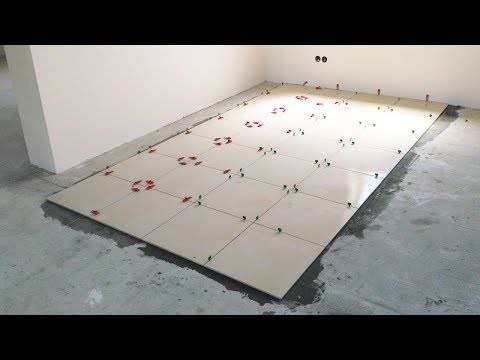

8. УКЛАДКА ПЛИТКИ на теплый пол своими руками | Как укладывать плитку | Свп плитка Стяжка толщина
Смотрите это видео на YouTube
Основные особенности и разновидности технологии
Теплые электрические полы под плитку
Теплый пол — это современная технология, которая позволяет создать пол, в который встроены нагревательные элементы. Такая технология может использовать для обогрева комнаты в качестве как основного, так и запасного источника тепла (хотя на практике чаще всего применяется именно второй вариант). Теплый пол — это своеобразный «сэндвич», который состоит из нескольких слоев. Обычно таких слоев четыре — это непосредственно физический пол комнаты, слой теплоизолятора, нагревательный элемент и керамическая плитка.
При необходимости могут монтироваться вспомогательные системы — тонкий слой полиэтилена для защиты нагревательного элемента от клея, слой-стяжка на основе цемента и песка, армирующий металлический слой и другие. В зависимости от типа нагревателя различают следующие разновидности полов:
- Кабельные. В данном случае нагрев осуществляется за счет прохождения тока по электрическому кабелю, что приводит к его нагреву. Могут применяться резистивные и терморегулирующие кабели (количество токопроводящих жил тоже может быть разным). Кабель может крепиться на металлическую поверхность — в таком случае мы получим кабельные маты. Кабельная технология является простой и понятной, а стоят кабели очень дешево.
- Инфракрасные. В этой ситуации в качестве нагревающего элемента выступают карбоновые элементы, способные излучать инфракрасное излучение при прохождении через них электрического тока. Крепиться карбоновые элементы могут на маты или тонкую пленку. Эта технология является более оптимальной — она отличается более высоким КПД, реже выходит из строя, проще ставится и так далее. Однако стоят инфракрасные системы дороже, поэтому на практике их применяют не так уж и часто.

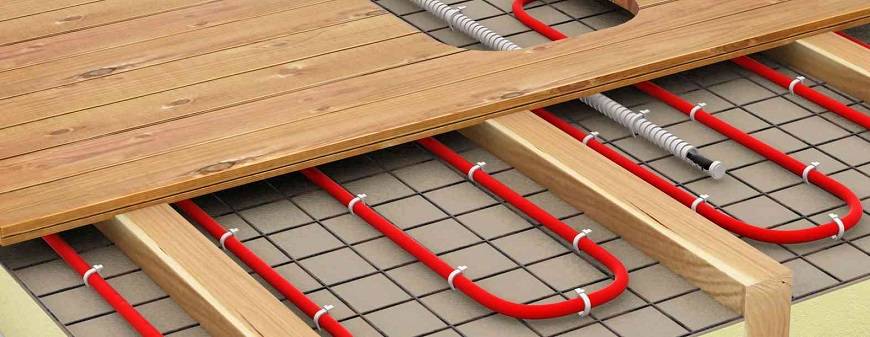

Для нагрева полов также применятся «водяная технология», когда пол прогревается с помощью горячей воды (она поступает туда из специального бойлера или «стояка» с горячей водой). Однако как показывает практика — электрическая технология является более надежной и оптимальной. Главный плюс — это более высокий КПД, что позволяет получить более качественный и надежный обогрев. К тому же маты и провода не так уж часто выходят из строя, тогда как вода должна поступать в специальный резервуар, который часто ломается и трескается.
Процесс обработки швов
После укладки плитки и ее полного высыхания производится обработка швов. Для этого приобретается специальная влагоустойчивая затирка. Она может продаваться в магазине уже в готовом для использования виде.

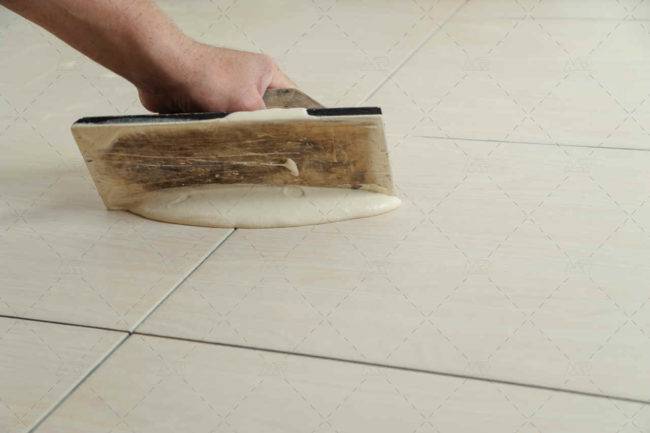

Смесь наносится на резиновый шпатель, при помощи которого равномерно заполняются все стыки. Затирка должна быть чуть ниже основного плиточного покрытия, то есть не выступать над поверхностью.
Схема расположения и движения резинового шпателя при затирке швов
Не дожидайтесь полного высыхания затирки. Не позже чем через полчаса лишние разводы необходимо смыть при помощи теплой воды и мягкой тряпки. Если немного промедлить, загрязнение присохнет и удалить его будет очень сложно.
После окончания этой процедуры можно считать, что монтаж керамического покрытия на теплый пол завершен.
Укладка керамической плитки своими руками не потребует каких-либо глубоких знаний. Нужна определенная сноровка и свободное время.
Впоследствии можно получить идеальную керамическую поверхность, которая будет прочно держаться на теплом полу долгие годы.
Специфика плёночного пола под кафелем
Главное требование – устройство жёсткого основания между нагревательной плёнкой и плиткой. И особенность заключается в том, что заливка стяжки на плёночный пол снижает его эффективность более чем на 50%.
Это обусловлено принципом передачи тепла от плёнки. Если в нагревательном кабеле передача тепла осуществляется при прямом контакте, то в инфракрасной плёнке, 90% тепловой энергии передаётся излучением. А значит между плёнкой и жёстким основанием, должен оставаться небольшой просвет.
В этом случае, инфракрасное излучение будет нагревать вышележащие слои материалов с большей эффективностью. Но и материал такого основания должен обладать достаточно высокой теплопроводностью и при этом быть диэлектриком.
Для сравнения, возьмём следующие листовые материалы:
- Фанера – 0,15 Вт/м*К;
- ГКЛ – 0,22 Вт/м*К;
- ГВЛ – 0,3 Вт/м*К;
- Стекломагнезитовый лист – 0,21 Вт/м*К;
При сравнении видно, что гипсоволокнистые листы буду лучше других материалов проводить тепло. Но использовать можно только водостойкий ГВЛ.
В заключении

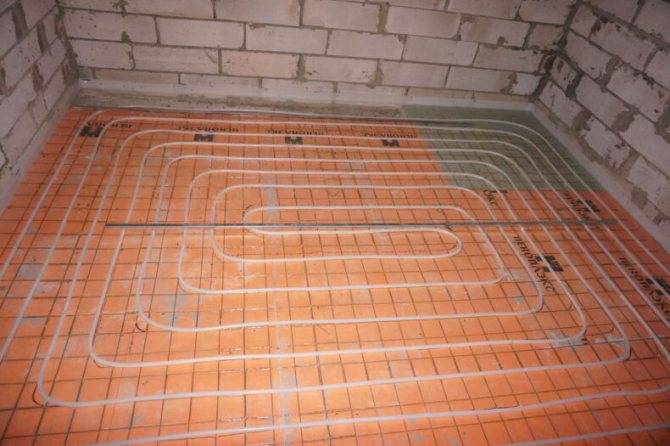

Для небольших помещений оптимальная схема укладки трубопровода под плитку – схема змейка. Для больших по площади помещений прекрасно подойдет схема укладки улитка, или спираль. За счет параллельно идущих контуров, основной и обратный, достигается равномерный обогрев всей поверхности пола на обширной площади. Технологически, пол под плитку своими руками должен соответствовать тем требованиям и задачам, которые ставятся перед отопительной системой в каждом конкретном случае.
Основные сложности с плиткой возникают тогда, когда в процессе монтажа нарушена технология создания слоеного пирога. Отсутствие гидроизоляции или слабая теплоизоляция станут причиной того, что ваше тепло пойдет основным потоком вниз. Керамика имеет низкую теплопроводность, поэтому при недостаточной температуре нагрева теплоносителя, бетонная стяжка и керамическая плитка станут серьезным препятствием. Оптимальная температура теплоносителя для бетонных полов с керамической плиткой составляет 50С. В противном случае слой бетона и керамическая плитка будут долго прогреваться, соответственно внутрь помещения тепло будет поступать в ограниченном пространстве.
Пленочный теплый пол под плитку: монтаж
Плюсом именно пленочного пола считается максимальная среди электрических нагревательных напольных систем простота монтажа. Для этого не надо заново делать стяжку, выполнять капитальный ремонт помещения. Достаточно устроить качественную термоизоляцию, уложить пленочные секции, подключить их к электросети через регулятор и уложить плитку
При этом следует уделить внимание выбору состава для затирки плиточных швов – он должен подходить именно для пола с данным уровнем нагрева. Уточнить параметры эксплуатации состава можно у производителя и/или продавца
Пример расчета мощности такой нагревательной системы для ламината приведен выше (в обосновании выбора именно керамической плитки как идеального напольного покрытия для «теплого пола»).
Расчет инфракрасного теплого пола под плитку еще проще – достаточно лишь выбрать модель, которая будет по своим эксплуатационным характеристикам подходить для требуемого уровня обогрева помещения. Коэффициент теплопередачи плитки и плиточного клея (они очень близки) при этом можно не учитывать. Обычно инфракрасные теплые полы (пленочные) имеют мощность нагрева 150 или 220 Вт/м.кв., реже встречается показатель 240 Вт/м.кв.
Стоит придерживаться изложенных на иллюстрации рекомендаций по выбору мощности нагрева инфракрасной пленки.
Монтаж осуществляют ОБЯЗАТЕЛЬНО на слой теплоизолирующего материала, лучше фольгированного, при этом фольгу укладывают отражающей стороной кверху, в сторону пленочного нагревателя. Это необходимо для того, чтобы инфракрасное излучение отражалось от фольги и шло в сторону обогреваемого помещения, а не грело плиты перекрытия.
Подключение пленочного теплого пола выполняется по стандартной схеме, но и использованием специально разработанных с учетом всех особенностей инфракрасных систем регуляторов.
Приятным бонусом к выбору именно пленочного теплого пола является возможность быстрого ввода в эксплуатацию. Достаточно дождаться, пока просохнет плиточный клей, — и можно включать обогрев. Если же монтаж выполняется под ламинат, ожидание сокращается еще значительнее, систему можно включать сразу же после укладки напольного покрытия.
Инструкция по укладке плитки
Конечно, лучше доверить укладку плитки специалистам, но это сопряжено с большими финансовыми затратами. Поэтому при определенной подготовке и изучении правил, это дело станет под силу каждому.
Перед началом работы следует учесть такие моменты:
- Теплый пол должен быть одного уровня с остальными поверхностями в доме.
- Слой стяжки не должен быть менее одного сантиметра, иначе не происходит рассеивания тепла по всей поверхности плитки.
- Электрический пол нельзя размещать под мебелью или накрывать чем-либо, если не соблюдать эти требования, все элементы очень быстро перегорят.
Этапы укладки плитки
Укладка плитки начинается только после полного завершения всех монтажных работ и фиксации элементов. Действия проводятся в следующей последовательности:
Поэтапная укладка плитки
- Развести клей согласно инструкции, нанести его на участок квадратом, стороны которого равны 4 керамическим плиткам, сложенным рядом.
- На тыльную сторону плитки при помощи шпателя накладывается слой плиточного клея.
- Аккуратно разместить плитку на поверхности, слегка прижав к полу в середине, каждый раз необходимо следить за ровностью укладки.
- Для соблюдения ровного шва между плиточными квадратами необходимо использовать пластмассовые крестики.
- Крестики можно удалить только после полного выравнивания поверхности.
- После высыхания фиксирующего состава можно приступать к затирке швов.
Перед началом работ необходимо внимательно ознакомиться с инструкцией по использованию клеевого состава. Главный момент – срок высыхания.
Пока клей не подсох можно удалить кривизну в укладке и вытащить крестик. После его полного высыхания, это сделать будет невозможно.

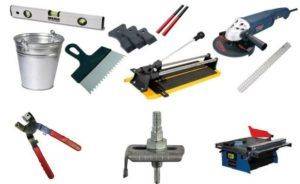

Для профессионального выполнения работ собственными силами понадобятся следующие инструменты и материалы:
Необходимые инструменты для укладки плитки
- Клей, предназначенный для укладки плитки на теплый пол.
- Затирка для швов.
- Шпатель мягкий резиновый.
- Шпатель металлический зубчатый.
- Пластмассовые крестики.
- Уровень.
- Резак для плитки.
- Керамическая плитка.
Покупая плитку, к площади покрываемой поверхности стоит прибавить 15%. Так как часть купленного объема пойдет в обрезку или бой.
При выборе цвета затирки, стоит отталкиваться от тона плитки. Затирка должна быть слегка темнее.
Пока все составляющие полностью не просохнуть, отопительную систему пола включать категорически нельзя. На полное просыхание уходит до трех недель времени.
Разработка схемы
Перед установкой нагревательной системы необходимо разработать план-схему на бумаге. В ней отделяются буферные зоны с массивной мебелью, бытовыми приборами, отопительными батареями и трубами. Под мебель или бытовую технику прокладывать нагревательные системы нельзя, так как создается дополнительная нагрузка на кабель (из-за невозможности ухода тепла наверх кабель перегревается).
Смотрите это видео на YouTube
Получается неправильный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечается контур будущего электрического пола, подвод питания и расположение терморегулятора на стене (на высоте около метра). Следует также отступить от стен до 20 см и рассчитать, чтобы расстояние между витками кабеля было не меньше 10 см. С бумажного чертежа разметка переносится на подготовленную поверхность пола. Правильно разработанная схема позволит снизить затраты при покупке нагревательной системы и предохранит кабель от перегрева.
Плюсы и минусы плиточного покрытия для тёплого пола
Сочетание — кафельная плитка и тёплый водяной пол, имеет ряд преимуществ:
пол с обогревом делает плиточное покрытие комфортным для перемещения по нему босыми ногами;
быстро высыхает вода на поверхности, что особенно важно для кухни, бассейна или ванной — пошаговая инструкция установки гидропола в ванной комнате;
на кафельном тёплом полу не образуется плесень и вредные для здоровья человека микроорганизмы;
монтаж греющих труб под плитку не требует дополнительных затрат;
плиточный тёплый пол, возможно, обустраивать с другими видами отопления;
данное сочетание создаёт в помещении (ванне, бассейне) условия, которые отвечают санитарным нормам.
Стоит отдельно отметить высокую теплопроводность плитки, то есть тепло от нагревательных элементов будет беспрепятственно проходить в комнату. Поэтому, она считается самым подходящим покрытием для полов с обогревом. Кроме того, кафель обладает следующими плюсами — долговечность, устойчивость к температурным перепадам, прочность.
Процесс укладки тёплого водяного контура под плитку не сложный, но трудоёмкий, важно строго следовать технологии. Кроме того, установка плиточного водного пола возможна не во всех помещениях. Такое устройство рекомендовано монтировать в частных домах
А вот в квартирах, чтобы оборудовать греющую конструкцию, требуется разрешение на подключение её к общей системе отопления.
Ещё один минус таких устройств — внушительная толщина «пирога», поэтому при наличии низких потолков — этот вариант не подходит.
