Теплый пол под ламинат на деревянный пол: делаем самостоятельно с пошаговой схемой инфракрасный теплый пол под ламинат

Рекомендации для самостоятельной поэтапной работы с установкой инфракрасного тёплого пола под ламинат

Каждый хозяин частного дома мечтает сделать в нём ремонт. Его причины могут быть разные: покупка вторичного дома, долгое проживание в имеющемся жильё (более 20 лет) или просто-напросто обновление интерьера. Важную роль в процессе ремонта играет замена старых деревянных полов. В настоящее время вся сложность при выборе напольного покрытия заключается в выборе из широкого спектра представленных марок продукции. При этом специалистами рекомендуется укладывать на пол ламинат. Почему? Материал включает специальную технологию его создания, поэтому ламинат не требуют специфического ухода, обладает эстетичным внешним видом, имеет длительный срок эксплуатации и устойчив к влажной уборке.

С развитием технологий и доступностью их освещения, владельцы частных домов прибегают к поиску технических решений, которые помогут не только украсить их жилье и улучшить качество жизни человека за счёт встроенной системы подогрева в пол, но и не испортят его.

В решении данного вопроса поможет укладка под ламинат специального устройства на деревянную основу, которое придаст комфорта человеку при его эксплуатации. Как же выполнить установку данного элемента самостоятельно? Для этого мы собрали всю полезную информацию в данной статье с пошаговыми фотографиями для наглядности.

Как правильно подготовить основание

Есть несколько способов подготовить деревянный настил к укладке теплого пола. Лучшей заменой бетонной стяжки считается монтаж древесно-стружечной плиты от 16 до 22 мм толщиной. Она сможет выдержать значительную нагрузку, стабилизирует деревянное основание и не раздавит элементы отопления. На нее можно укладывать как электрические, так и водяные нагревательные элементы.

Устройство настила в деревянном основании для теплого пола

  • Плита укладывается на лаги. Лучше, чтобы размер шага был не более 60 см, иначе потребуется установка дополнительных брусьев.
  • Прежде чем положить плиту, укладывается гидроизоляция и утепляющий материал, таким образом, чтобы он находился в промежутках между лагами.
  • Следующие шаги зависят от типа отопления, который вы выбрали. Если это электрические нагревательные элементы в виде пленки или матов, то нужна мягкая фольгированная подложка, которая будет отражать тепло внутрь комнаты. Водяной и кабельный вариант отопления потребует креплений или направляющих, между которыми будут располагаться нагревательные элементы.

Монтаж электрического отопления

Какой вид отопления лучше выбрать для деревянного основания? Монтаж кабельного варианта потребует усилий в виде установки креплений или элементов, между которыми будет располагаться кабель. Такими элементами могут стать выпиленные пазы в досках, алюминиевые направляющие или деревянные пластины.

Пошаговый монтаж электрического теплого пола

Поэтому лучшим вариантом для деревянного основания под ламинат можно считать электрический теплый мат или инфракрасную пленку. Почему?

  • Плоский теплый мат и инфракрасная пленка выдерживают значительные нагрузки и созданы для монтажа без усилий.

  • Их можно уложить под ламинат без дополнительной плиты, при условии, что деревянный настил достаточно ровный и прочный. В таком случае запенивают все щели между досками, доски выравнивают по высоте, устраняют все неровности. На гидроизолирующую пленку укладывают фольгированный утеплитель, а сверху – маты или инфракрасную пленку.
  • Инфракрасный теплый мат или пленка были созданы специально под ламинат, это наиболее щадящий теплый вариант пола для такого покрытия.

Минусы электрического отопления в том, что потребуется значительный расход электроэнергии. При любом, даже самом экономичном варианте, это ощутимая сумма. Наиболее экономичные модели электрических матов, снабженные разными техническими новинками, стоят довольно дорого. Поэтому мы возвращаемся к кабельному варианту электрического отопления, который при всех затратах и трудах более экономичен в итоге.

Плюсы и минусы электрического теплого пола

Инфракрасное отопление

Если стоит выбор между электрическими матами и инфракрасной пленкой, не задумывайтесь, какой выбрать. Самый удобный и выгодный вариант из всех имеющихся – пленка, по нескольким причинам. Она действительно задумывалась создателями, как вариант дополнительного отопления под такие покрытия как ламинат, линолеум, ковролин.

Подключение инфракрасного теплого пола

С учетом последних достижений в этой сфере, уникальны по своим характеристикам инфракрасные полы Калео. Они выдерживают значительные нагрузки, универсальны, легко монтируются, способны нагреваться до + 60 градусов. Калео выпускает несколько видов инфракрасной пленки и матов: от бюджетного до дорогостоящего варианта. Они могут эффективно прогревать помещение даже при наличии бетонной стяжки.

Несомненные преимущества:

Преимущества инфракрасной пленки Какой утеплитель рекомендуется использовать под такую пленку? Производитель предлагает его в комплекте, так как он изготовлен по специальным технологиям из лавсана.

Разновидности теплого пола

Перед тем как начинать закупку деталей для монтажа, необходимо определиться с тем какой тип конструкции вы будете использовать. Теплый пол можно классифицировать так:

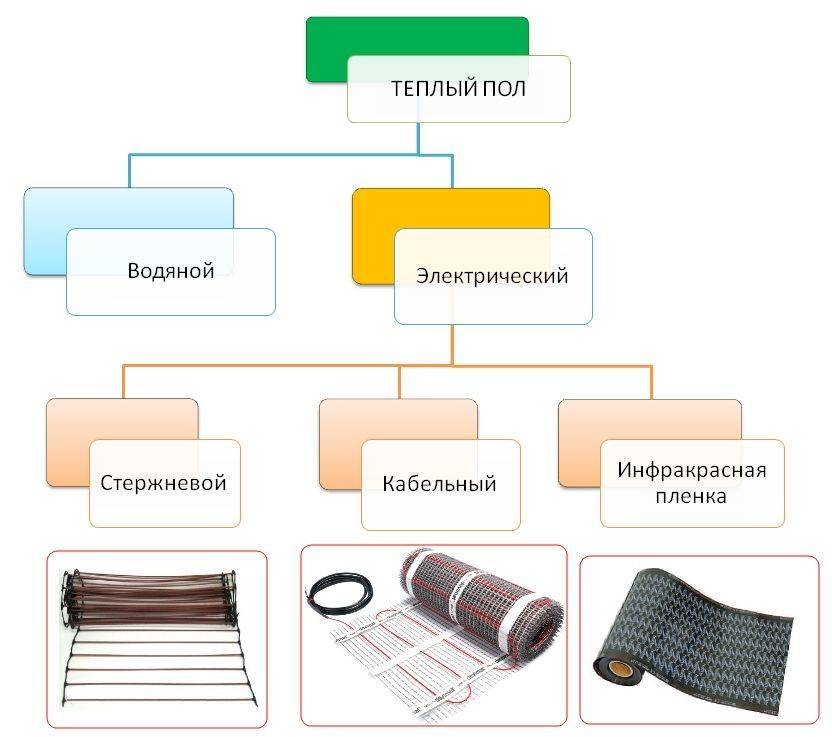

Виды систем теплого пола

Водяной. Для укладки такой конструкции потребуется достаточно много времени и материалов. Например, вам нужно будет обезопасить пол гидроизоляцией, использовать теплоизоляцию. Для обустройства такой конструкции потребуется детальный, максимально точный расчет. Такой пол достаточно эффективный, но возиться с ним придется долго.

Водяные теплые полы, смонтированные в деревянном доме под ламинат

Кабельный. Это электрическая конструкция, которая отличается надежностью, долговечностью работы, простотой монтажа, возможностью регулировки оптимальной температуры в квартире. Но такой теплый пол имеет электромагнитное излучение. Кроме того, он может стать дорогим удовольствием. А еще ламинат в этом случае нужно будет укладывать только спустя месяц, ведь в обустройстве этого варианта греющей конструкции вам тоже нужно будет использовать бетонную стяжку.

Устройство теплого пола кабельного типа по деревянному основанию

Инфракрасный. Он имеет прекрасные технические характеристики: очень быстро укладывается, является достаточно прочным и надежным, что позволяет применять к нему механическую нагрузку. Стяжка в этом случае не требуется, так как можно укладывать пленку прямо на черновое покрытие. Естественно, оно должно быть ровное. Укладывать инфракрасный мат или пленку можно на деревянный или бетонный пол. Он позволяет сэкономить средства в период отопления дома. А еще ламинат можно будет укладывать сразу же после настила пленки. Однако не стоит укладывать его в тех помещениях, которые обладают высоким уровнем влажности.

ИК-пленка, застеленная на деревянное основание. Поверхность готова к монтажу ламината

Основные ошибки при монтаже теплого пола

При планировании и выполнении работ по укладке теплого пола наиболее часто встречаются следующие ошибки:

  • Неверный расчет количества материала. Нагревательные элементы необходимо размещать только под свободными участками напольного покрытия. Элементы под мебелью не будут работать на обогрев помещения, а вследствие отсутствия отвода тепла могут выйти из строя.
  • Ошибки при подготовке материала. Электрический кабель и инфракрасные пластины можно резать только по местам, указанным производителем. Если какой-либо участок кабеля оказывается длиннее, то его витки необходимо расположить заново, чуть плотнее друг к другу.
  • Ошибки при монтаже материала. Петли электрической системы не должны пересекаться и касаться друг друга. Такая ситуация может привести к перегреву и выходу проводника из строя.
  • При укладке необходимо учитывать рекомендованные производителем минимальные радиусы изгиба проводников.
  • Ошибкой является укладка нагревательных элементов на неподготовленную поверхность. Работы можно производить только на идеально чистом покрытии.
  • Отсутствие проверки системы перед укладкой ламината. Если ошибки монтажа обнаружатся после завершения всех работ, исправить их будет намного сложнее.
  • Отсутствие индивидуального регулятора температуры для каждого помещения. Кажущаяся экономия на датчиках и регуляторах может обернуться серьезными неудобствами в эксплуатации.

Устройство водяных теплых полов «сухим» способом

В качестве несущих конструктивных элементов пола в домах применяются лаги и деревянные балки перекрытий. Лаги устанавливаются на твердое основание либо на множество точечных опор, в то время как балки имеют 2 точки опоры по краям и в некоторых случаях дополнительно опираются на перегородки. Поскольку балка – это несущая конструкция перекрытия, то выполнять в ней какие-либо пазы или пропилы не допускается, в этом и заключается основная сложность при устройстве теплого пола в деревянном доме. Единственный выход – настелить черновой пол из досок или листов ДСП, а от него уже начинать устройство «пирога» напольного отопления.

Ситуация с лагами несколько иная. Когда брус уложен на сплошное твердое основание, то в нем есть возможность пропиливания пазов для труб водяного контура и делать черновой пол не нужно. Если же лаги опираются в нескольких точках, то пропилы в них делать крайне нежелательно, как и в несущих балках. Но в любом случае до того как устраивать поверх балок или лаг черновой пол, между ними укладывается слой теплоизоляционного материала. Для укладки теплого пола по деревянным лагам первого этажа толщина утеплителя должна быть не менее 80 мм, а для перекрытия достаточно 20—30 мм. При этом под теплоизоляционный материал на первом этаже следует проложить гидроизоляционный слой из полиэтиленовой пленки.

Под тем предлогом, что все этажи частного дома составляют единое пространство, во многих руководствах по монтажу теплого пола указывается, что перекрытия утеплять не требуется. Мол, ничего страшного нет в том, чтобы часть тепла греющего контура уходила вниз. В действительности это нарушает сам принцип действия теплых полов, поскольку тепло, идущее от потолков помещения, так и останется в верхней зоне, а в комнате, где находится система напольного обогрева, его может и не хватать. Чтобы тепло равномерно распространялось по тем помещениям, для которых оно предназначено, укладывайте небольшой слой утепляющего материала, устраивая теплый сухой пол в перекрытии.

После того как уложен теплоизоляционный материал и смонтировано черновое основание из досок или ДСП, нужно обеспечить отражение всей теплоты греющего контура вверх. Это делается 2 способами:

  • Нужно начинать устройство теплых деревянных полов с укладки по всей поверхности фольгированного отражающего слоя. В случае, когда трубы контура планируется класть прямо на утеплитель и через пропилы в лагах, то фольга прокладывается только между ними.
  • Более дорогостоящий способ – с помощью плитных древесных материалов и профилированных листов оцинкованного металла. Начертив схему раскладки контуров теплых полов на деревянном основании, в промежутках между трассами труб к нему саморезами крепят детали из ДСП. В получившиеся канавки вставляют листы оцинкованной стали.

Продолжается монтаж водяных теплых полов раскладкой труб греющего контура. Для этой цели чаще всего применяются трубы из металлопластика диаметром 16 мм (ДУ10). Шаг укладки здесь надо соблюдать меньше, чем в теплых полах под стяжку, поскольку теплоотдача в нашем случае будет не так эффективна. Труба с теплоносителем передает тепло покрытию не напрямую, а через воздушную прослойку, отсюда и снижение теплоотдачи. Соответственно, шаг укладки трубы в среднем должен составлять 150 мм, максимум – 200 мм. После этого контур подключается к коллектору, проверяется на герметичность и можно стелить финишное покрытие для деревянного пола.

Инфракрасный обогрев

На деревянный пол можно укладывать систему инфракрасного обогрева в виде термоплёнки. Её используют для локального обогрева помещения. Под стационарную мебель и бытовые приборы располагать её не рекомендуют. Обогрев происходит за счёт инфракрасного излучения. Оно исходит от карбонового элемента, который полосами нанесён на внутренней поверхности плёнки.

Рекомендуем: Чем отличаются модели тёплого пола Юнимат?

Проводник располагается по краям обогревателя. Он представлен медной шиной и полосой, выполненной из серебра. Плёнка производится в рулоне. Его раскатывают по поверхности пола в виде лент. При необходимости ленту можно разрезать по пунктирной линии. Нарушать целостность карбонового слоя не рекомендуют.

  • Для термоплёнки требуется ровная поверхность. Если пол в удовлетворительном состоянии, то на него укладывают утеплитель и фольгированный слой. В противном случае основание выравнивают фанерой или ДВП.
  • На систему «тёплый пол под ламинат» на деревянный пол укладывают утеплитель и слой фольги с лавсановой тканью. Она выполняет функции отражателя, направляет тепло вверх к напольному покрытию. Фольгу укрепляют скотчем.
  • Следующим слоем идёт термоплёнка. Ленты располагают с шагом в 1 см. Соединяют их скотчем.
  • После укладки нагревательных элементов проводят их подключение к терморегулятору. Соединение параллельное. Используют клеммы «крокодил» или «краб».
  • На поверхность пола устанавливают термодатчик. Его располагают в гофрированной трубке, для которой предусматривают нишу. Датчик подключают к терморегулятору.
  • Проводят тестирование системы.

На термоплёнку разрешается сразу укладывать ламинат. Дополнительных подложек не используют. Достаточно утеплителя, на котором расположена термоплёнка. Он выполняет функцию подложки для напольного покрытия. Ламинирование проводят по традиционным правилам.

Не все нагревательные элементы системы напольного обогрева можно уложить на деревянное основание. Монтаж водяной и кабельной магистрали требует много времени и кропотливого труда. Маты и карбоновые стержни для деревянного пола не подходят.

Термоплёнку можно использовать для любого основания. При ламинировании пола используют листы фанеры и подложку. На инфракрасную плёнку облицовку укладывают без дополнительных изоляционных уровней.

Рекомендуем: Как выполняют монтаж инфракрасного тёплого пола?

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Выбор системы теплых полов под ламинат

Среди нагревательных систем, которые хорошо сочетаются с ламинатом, наибольшее распространение получили водяная и инфракрасная.

Водяной

Из представленных на рынке нагревательных систем для коттеджей и частных домов, водяной теплый пол считается самым безопасным и экономически выгодным.

Принцип работы системы построен на задействовании водяного теплоносителя, который циркулирует по проложенным трубам. Встречаются варианты и с антифризом.

Но их больше задействуют при обустройстве автономных систем, в которых замкнут контур пола, а нагрев осуществляется посредством теплообменника.

При обустройстве водной системы полипропиленовые или металлопластиковые трубы монтируют в толще многослойного «пирога» пола

Учитывая особенности ламината, при эксплуатации нагревательной системы важно соблюдать температурный режим, не подвергая покрытие резким температурным перепадам. Нагрев воды в трубах должен не превышать 50 , а максимальная температура в помещении не достигать 28 °С

Нагрев воды в трубах должен не превышать 50 , а максимальная температура в помещении не достигать 28 °С.

Инфракрасный

Если теплая электрическая система будет выступать единственным источником тепла, стоит остановить выбор на инфракрасном теплом полу.

В качестве источников инфракрасного излучения выступают полимерные полоски, на поверхность которых нанесен тончайший слой графита, меди или серебра.

Этот тип нагревательной системы работает за счет соединенных между собой медными проводами, выполненными из карбона, углепластика или графита

Нагревательные элементы инфракрасной системы устроены таким образом, что их толщина не сказывается на суммарной высоте поверхности.

Каждая пластина с двух сторон запаяна в пленку из лавсана или полиэтилена, благодаря чему она устойчива к деформационным изменениям.

Среди неоспоримых преимуществ системы стоит выделить:

  • быстрый нагрев поверхности;
  • простота регулировки температуры нагрева;
  • малый вес материала;
  • высокая скорость монтажа.

Помимо того, что ИК-излучение быстро прогревает до необходимой температуры саму поверхность, оно нагревает и другие предметы интерьера, расположенные в комнате.

Но ввиду дороговизны системы, выбирая этот вариант обогрева, следует четко рассчитать отапливаемую полезную площадь помещения, заранее определив, где будет располагаться стационарная мебель.

Устанавливая инфракрасный теплый пол не все участки в помещении нужно подвергать утеплению.

Электрический

В системе этого типа в качестве элемента обогрева выступает кабель, подключенный к электросистеме мощностью в 220 Вт.

Провод имеет многослойную оплетку, которая под действием электромагнитного поля нагревается до заданной температуры.

Температура нагрева поверхности электрического теплого пола зависит от состава полимера, используемого производителем при изготовлении оплетки

Единственным недостатком системы является возможность короткого замыкания, что особо опасно в сочетании ламинатом и деревянной подложкой. Поэтому электрический теплый чаще монтируют под керамогранитное покрытие и кафельную плитку.

Пленочный (инфракрасный)

Пленочный пол с обогревом инфракрасным излучением монтируется из 3-х слоев:

  • изоляционного экрана из фольги со вспененным полимерным покрытием типа пеноизол или пенофол;
  • пленочного генератора инфракрасного излучения;
  • завершающего декоративного ламинатного слоя.

Вся нагревательная конструкция заламинирована с помощью технического полиэстра, обеспечивающего отличную защиту и гидроизоляцию. Толщина пленочного пола не превышает 0,5-1 см, зато коэффициент полезной деятельности максимальный, достигает 90 — 96%. Отсутствие стяжки позволяет проникать теплу в помещение прямо через ламинатную доску.

Потребление электроэнергии такой конструкцией значительно ниже, чем у электрического пола кабельного типа. Но пленка-генератор легко повреждается под давлением больших нагрузок при эксплуатации. Устанавливать ее лучше только в местах без громоздкой мебели или бытовой техники.

Такие полы прекрасно подходят для обогрева домов, не имеющих центрального отопления. Незаменимы они и в осенне-весенний период при отключении стационарного обогрева. Возможность устанавливать пленку-генератор в стенах и потолках объясняет ее востребованность не только жилых домах, но и в больницах, гостиницах, детских садах.

Пол с инфракрасным подогревом – отличное решение, его преимущество в простоте монтажа, экономичности, мобильности, гибкости и безопасности.

Приобретая такой пол, следует проверить исправность терморегулятора, качество проводки, наличие крепежа и экранирующего отражающего материала.

Итак, определяемся с выбором теплого пола. Из всех вариантов пленочный пол представляется самым выигрышным. Он имеет минимальную толщину, экономичен по энергозатратам, с простой установкой. Терморегулятор позволяет не нагревать ламинат более чем на 26 °C.

Нагрев выше этой температуры приводит к выделению формальдегидов, отрицательно сказывающихся на здоровье обитателей дома. Поэтому, выбирая теплый пол в свое жилище, в первую очередь останавливайтесь на конструкциях имеющих терморегуляцию!

Особенности монтажа пленки на деревянный пол

Для начала учтите, что полосы теплого пола нельзя настилать внахлест. Постарайтесь укладывать их так, чтобы не подвергать изделие сильной механической нагрузке. Иногда пленку нужно будет резать. Делайте это нужно только по специально размеченной линии. Расстояние между элементами должно составлять 1 см. Не следует укладывать теплый пол близко к стене. Тут расстояние составляет 5 см.

Подключение полос необходимо производить параллельно, а разрезы изделия следует заизолировать. Теперь подсоедините к инфракрасной пленке провода при помощи контактных зажимов. Их тоже нужно будет изолировать. После этого установите датчик температуры. Он должен находиться в самом прохладном месте комнаты. Теперь проверьте все соединения, подключите терморегулятор и проверьте, равномерно ли распределяется тепло. Если все в порядке, можно начинать стелить ламинат.

Принцип работы инфракрасного пола

Сочетание линолеума из горючих полимеров и электрического теплого пола на первый взгляд кажется неприемлемым. Однако риск замыкания и возгорания в инфракрасной пленочной системе обогрева производителями сведен практически к нулю. Надо лишь при ее сборке следовать инструкциям, делая все по правилам. При этом само линолеумное покрытие сегодня вполне можно найти с пожаробезопасными характеристиками «Г1» + «В1».

Работа инфракрасного пола основана на излучение ИК волн карбоновыми нагревательными элементами. Эти лучи сначала нагревают поверхности различных объектов в помещении. А уже от мебели и стен тепло распространяется по комнате, создавая в ней комфортные условия.

Необходимые слои для укладки теплого пола

Среди достоинств пленочного теплого пола числятся:

  • моментальная теплоотдача после включения;
  • монтаж по сухой технологи без заливки бетонной стяжки;
  • срок службы в 50 лет;
  • бесшумная работа;
  • простота монтажных работ;
  • безопасность ИК излучения для человека.

Электроэнергия в инфракрасные лучи преобразуется термопленкой с КПД на уровне 90–100%. И в отличие от водяного теплого пола пленочный аналог не может вызвать потопа, потому что воды в нем нет.

Сверху на него разрешается класть как линолеум, так и ламинат, плитку или ковролин. Причем на укладку такого напольного обогрева в комнате до 20 м2 на подготовленное основание требуется всего пара часов.

Недостатки у этой системы отопления следующие:

  • высокая цена ИК пленки;
  • большие счета за электрическую энергию;
  • зависимость обогрева от наличия напряжения в электросети.

При небольшой активной площади нагревательного пола, работающего от электричества, потребляемая им мощность выходит в пределах 1–3 кВт. Для работы ему достаточно будет обычной розетки. Но при большем потреблении для термопленки придется прокладывать дополнительный кабель от электрощита и устанавливать там соответствующее УЗО, что стоит денег.

Конструкция теплого пола

Да и есть ли требуемые киловатты в наличии – большой вопрос. Квартиры и частные дома рассчитаны на вполне определенное энергопотребление, превышать которое нельзя. Прежде чем приобретать ИК полы под линолеум, необходимо сначала прояснить момент о самой возможности их подключения к существующей сети. Если мощностей нет, то придется поискать иной вариант обустройства отопления.

Виды электрического теплого пола

Бытует мнение, что на деревянный пол нельзя укладывать электрический кабель из-за легкости воспламенения дерева. Но если провести монтаж нагревательных элементов с соблюдением всех правил, эксплуатация таких систем станет абсолютно безопасной.


Типы электрического теплого пола

На рынке электрический теплый пол представлен в нескольких вариациях, позволяющих укладывать системы под любые финишные покрытия, в том числе под керамогранитную плитку, линолеум, ламинат и даже паркет. Все разновидности систем электрического теплого пола могут монтироваться без применения бетонной стяжки, заливка которой недопустима  в деревянном доме.

  • Кабельные маты. Этот вариант представлен в виде сетки, на которой закреплен греющий кабель зигзагом с соблюдением определенного шага. Толщина матов не оказывает существенного влияния на высоту пола.

  • Инфракрасные маты. В качестве нагревательного элемента выступают стержни, изготовленные из карбоновой пасты. Толщина инфракрасных матов не сильно влияет на высоту пола. Их основным преимуществом является надежность, а недостатком – высокая стоимость. Зато их можно укладывать под любое финишное покрытие, в том числе под плитку, ламинат или линолеум.

  • Инфракрасный пленочный пол. Эта разновидность системы представлена в виде тонкой пленки, на которой расположены пластины из карбоновой пасты. Пленка очень тонкая, поэтому, даже вместе с утеплителем, она не окажет никакого давления на деревянные перекрытия дома и не увеличит высоту пола.

  • Кабельный теплый пол. Этот вариант самый бюджетный и сложный в монтаже. Его укладка подразумевает закрепление греющего кабеля на утеплителе или армирующей сетке. Зато такой вариант системы можно укладывать различными способами – змейкой или спиралью. Такая система в деревянном доме укладывается не в бетонную стяжку, а между лагами.

Как правильно монтировать теплые полы под ламинат на деревянное основание

Теперь давайте быстро пробежимся по каждому виду пола, и посмотрим на сложность их монтажа.

Водяной пол

В качестве основания возьмем пенополистирольные плиты с фольгированной поверхностью. Сам черновой пол сделан из ОСП панелей. Идем по пунктам.

  1. Начинаем с сухой уборки. Необходимо убрать с пола любой мусор, который помешает нормально лежать плитам полистирола. Используем веник и пылесос.

  2. Теплый пол будет нагревать материалы, которые при этом будут расширяться. Чтобы избежать деформаций в будущем, организуем технологический зазор. Набиваем по стенам по всему периметру помещения демпферную ленту. Можно использовать ту же подложку под ламинат, но большей толщины – 6-8 мм.

  3. Чтобы все прочно и надежно держалось, плиты мы будем приклеивать к основанию на монтажную пену. Наносим ее по периметру детали и немного в центре, после чего устанавливаем на пол. Для создания поворотов в углах, материал отрезается в виде буквы «Г».

  4. Срез необходимо делать на половину ширины материала, тогда повороты борозд точно совпадут. Это хорошо видно из представленного выше фото.

  5. Таким манером заполняем весь пол, создавая нужный рисунок. Теплый пол может укладываться по нескольким схемам. Некоторые из них мы представляем на следующей схеме.
  6. Проще всего сделать «змейку» – ее эффективность теплоотдачи высокая, но к концу трассы обратка будет существенно холоднее. В качестве более сложного решения можно выбрать двойную змейку или улитку. Для этих схем характерно более равномерное теплораспределение.

  7. Далее труба теплого пола заводится в помещение и вдавливается внутрь каналов до полной фиксации. Форма борозд сделана так, чтобы контакт был большей площади и более плотным.

  8. Несмотря на высокую плотность, на пенополистирол все же не рекомендуется напрямую класть ламинат, так как риск повреждения труб в этом случае достаточно высокий. Лучше сделать еще один прочный слой основания. В качестве материала прекрасно подходит суперпол КНАУФ из гипсоволокна. Его листы имеют монтажные пазы, что позволяет при помощи полиуретановой пены все связать в одно целое покрытие.

  9. Далее настилается подложка – самая тонкая из возможных. Сверху укладывается ламинат.

Монтаж электрического пола

Под кабельный пол также можно сделать подложку с каналами, но все же, закатать его в тонкий слой стяжки будет проще, дешевле и эффективнее. Куда интереснее монтаж пленочного инфракрасного пола.

  1. На ровное и жесткое основание настилается Пенофол и ему подобные материалы. Фольгированная сторона обращается кверху, материал укладывается встык, а швы проклеиваются металлическим скотчем.

  2. Затем раскатывается пленка. Ее можно резать в намеченных производителем местах. При этом она не должна доставать до стен минимум на 5 см, до радиаторов отопления – 25 см, и не допускаются нахлесты. По швам пленка проклеивается обычным скотчем.

  3. Далее к медным шинам подключаются специальные клеммы, продаваемые в комплекте с пленкой. От клемм разводятся провода. Лучше всего полотна пленки подключать параллельно, чтобы обеспечить их независимость.

  4. Провода тянутся к терморегулятору, установленному на стене. Он же подключается к сети на 220 В, и от него же отходит термодатчик, который на липкую ленту крепится под пленку так, чтобы находился точно между карбоновыми полосами.

Как видите, ничего сложного в такой работе нет. Осталось только застелить все гидроизоляцией и установить сам ламинат. В результате вы получите эффективный нагрев при минимальных затратах.

Укладка линолеума: особенности

Под линолеум с подогревом необходимо уложить фанеру или какой-либо другой подобный материал. Благодаря этому покрытие будет лежать ровно и нагревательные элементы не будут повреждены. Не стоит укладывать ДВП, так как выделяет формальдегиды.

Фанера фиксируется к поверхности дюбелями или саморезами. Делается это очень аккуратно, чтобы не повредить термопленку. Толщина листов фанеры должна быть больше 6 мм. Более тонкая она будет эластичней, что может привести к ее вздутию, если расстояние между крепежами будет большим.

Тонкую фанеру следует закреплять через каждые 15 см, при этом ширина термопленки должна быть от 0,5 м. Саморезы вкручиваются по кромкам листов или на месте разреза, то есть с шагом 17 см. Довольно сложно это сделать, не испортив нагревательные пластины, по этой причине выбирать стоит более толстый материал, однако прогреваться он будет хуже.

Чтобы тепло поднималось, подложка должна обладать большим тепловым сопротивлением по сравнению с фанерой.

Затем линолеум укладывается обычным методом. Если комната площадью меньше 20 м2, то клей можно не использовать.

Инфракрасный обогрев

На деревянный пол можно укладывать систему инфракрасного обогрева в виде термоплёнки. Её используют для локального обогрева помещения. Под стационарную мебель и бытовые приборы располагать её не рекомендуют. Обогрев происходит за счёт инфракрасного излучения. Оно исходит от карбонового элемента, который полосами нанесён на внутренней поверхности плёнки.

Проводник располагается по краям обогревателя. Он представлен медной шиной и полосой, выполненной из серебра. Плёнка производится в рулоне. Его раскатывают по поверхности пола в виде лент. При необходимости ленту можно разрезать по пунктирной линии. Нарушать целостность карбонового слоя не рекомендуют.

  • Для термоплёнки требуется ровная поверхность. Если пол в удовлетворительном состоянии, то на него укладывают утеплитель и фольгированный слой. В противном случае основание выравнивают фанерой или ДВП.
  • На систему «тёплый пол под ламинат» на деревянный пол укладывают утеплитель и слой фольги с лавсановой тканью. Она выполняет функции отражателя, направляет тепло вверх к напольному покрытию. Фольгу укрепляют скотчем.
  • Следующим слоем идёт термоплёнка. Ленты располагают с шагом в 1 см. Соединяют их скотчем.
  • После укладки нагревательных элементов проводят их подключение к терморегулятору. Соединение параллельное. Используют клеммы «крокодил» или «краб».
  • На поверхность пола устанавливают термодатчик. Его располагают в гофрированной трубке, для которой предусматривают нишу. Датчик подключают к терморегулятору.
  • Проводят тестирование системы.

На термоплёнку разрешается сразу укладывать ламинат. Дополнительных подложек не используют. Достаточно утеплителя, на котором расположена термоплёнка. Он выполняет функцию подложки для напольного покрытия. Ламинирование проводят по традиционным правилам.

Не все нагревательные элементы системы напольного обогрева можно уложить на деревянное основание. Монтаж водяной и кабельной магистрали требует много времени и кропотливого труда. Маты и карбоновые стержни для деревянного пола не подходят.

Термоплёнку можно использовать для любого основания. При ламинировании пола используют листы фанеры и подложку. На инфракрасную плёнку облицовку укладывают без дополнительных изоляционных уровней.
