Разновидности плитки и особенности укладки
Есть несколько вариантов, которые отличаются по материалу изготовления и процессу укладки. Для каждой разновидности есть свои рекомендации по использованию вместе с электрическим теплым полом. Нужно помнить следующее:
- Керамическая плитка используется чаще всего и отлично подходит для всех видов электрического пола. Она хорошо пропускает тепло, не требует особого подхода при монтаже нагревающего кабеля или матов. Главное – использовать плиточный клей, который подходит для теплых полов, об этом всегда есть указание на упаковке.
- Керамогранит – особо прочный материал, устойчивый к износу и имеющий противоскользящую поверхность. Он толще и плотнее плитки, поэтому хуже пропускает тепло, под ним желательно использовать не готовые маты, а нагревающий кабель в стяжке. Что касается инфракрасного типа, он нормально работает и под таким покрытием.
- Плитка из ПВХ используется на подложке из фанеры, под которой можно расположить любой вариант теплого пола, в том числе и инфракрасный пленочный. При укладке кабеля заливается стяжка так же, как и обычно. Плитки настилаются поверх подготовленного основания.
- Кварцвиниловая плитка – еще одно современное решение, которое не требует особой подготовки поверхности и может быть уложено поверх старого покрытия. Под нее можно использовать все варианты теплого пола при соответствующей подготовке поверхности.
По сути, технология укладки при использовании нагревательных элементов никак не меняется. Отличаются подготовительные мероприятия, так как нужно уложить теплый пол и обеспечить его правильное подключение.
Пошаговая укладка одножильного термомата
Если вы задумали монтаж теплого пола своими руками и выбрали в качестве базовой электросистемы одножильный термомат, то стоит иметь ввиду, что он укладывается в строгом соответствии с технологическим циклом, имеющим вполне определенную последовательность:
Прежде всего надо будет составить план монтажа или монтажный план, как говорят специалисты. И не стоит слушать тех, кто называет эту операцию лишней.
Потом монтируются распределительные/установочные коробки, а также (согласно составленного предварительно монтажного плана) устанавливаются трубки для термодатчика.
Необходимо будет также обеспечить качественную теплую стяжку пола. И можно использовать:
жесткую теплоизоляционную плиту толщиной в 2-3 см;
пенопласт;
жесткие пробки;
или пенополистирол.
Проверяется сопротивление электрического мата, а затем — его раскрой. Стекловолокнистую сетку нужно будет разрезать под особенности имеющейся планировки
Сделать это очень просто, ведь у материала нет ни лица, не изнанки, важно только не перебить кабель
Поэтому при укладке теплого пола с использованием термоматов вообще редко используют острые и режущие инструменты (кроме того момента, когда с особой осторожностью раскраивают сам мат), стараются работать в обуви с мягкой подошвой и тщательно следят, чтобы не наступить на кабели и не перебить их строительным мусором.
Мат кладется на уже готовую полностью стяжку, являющуюся на данном этапе рабочей поверхностью
Стекловолокнистая сетка, оснащенная тонкокабельной системой, раскладывается по полу так, чтобы отступ от стен составлял не менее 10, а то и 15 см. От батарей придется отступить уже на 15-20 см.
И нужно раскинуть термомат таким образом, чтобы оба его холодных конца выводились к блоку питания
Как уже было сказано выше, электроматовый теплый пол работает с терморегулятором. И лучше (для экономии электроэнергии), если такой регулятор будет оснащен специальным «датчиком пола», показывающим его текущую температуру, но и в ряде моделей автоматически отключающий нагрев, когда показатели перевалят за обозначенную контрольную точку на температурной шкале.
Датчик пола размещается в гофре, которая затем располагается в специально штробированной под нее канве и между кабельными ветками. Он ведь исключительно при таком раскладе реагирует на температурные изменения.
Конец гофры обязательно нужно заглушить, чтобы на датчик пола не попало ни капли раствора или, например, клея.
Далее происходит подключение к терморегулирующему устройству — и холодных концов (предварительно укороченных до требуемого размера), и датчика пола.
Квалифицированный плиточник может сразу же приступать к укладыванию кафеля (предварительно вновь проверив сопротивление мата). Но если речь идет о дилетанте, решившем оборудовать теплый пол самостоятельно (да и вообще, если придерживаться точно буквы технологии), то сначала рекомендуется произвести заливку уложенных кабельных матов плиточным клеем. Это делается для того, чтобы избежать повреждения теплых полов во время укладывания кафельного напольного покрытия. Однако клей используется не абы какой, а только специальные клеящие составы на базе эпоксидной смолы, стойко переносящие высокие температуры. Такие клеи при нагревании становятся эластичными и совсем не трескаются.
Клей, которым заливаются тонкокабельные одножильные термоматы, разводится до «сметанной» консистенции, а затем шпателем густо наносится прямо по уложенной сетке из стекловолокна, оснащенной кабельным рисунком. Так, чтобы не оставалось пустот и не было воздушных прослоек. Но толщина такого клеевого покрытия не должна превышать 2,5-5 мм.
Затем необходимо будет дождаться, пока клеевой слой полностью просохнет.
И уже потом начать собственно укладку кафеля на пол.
Термоматы с одножильным кабелем имеют ряд преимуществ перед теми же двужильными. Они:
- дешевле;
- тоньше;
- обладают большей линейной мощностью, а значит и более высокой скоростью нагрева.
Зато у матов с двужильным кабелем, у которых нет второго холодного конца, нет необходимости непременно выводить его к первому. А значит, отсутствуют особенные требования, предъявляемые к раскрою и укладке таких матов.
О преимуществах матов с двужильным кабелем рассказано в видео-обзоре:
Монтаж термоматов
Систему теплых полов, состоящих из термоматов, укладывать значительно проще.
После подготовительных работ можно приступать непосредственно к укладке, поскольку термоизоляционный слой при таком виде теплых полов не применяется, термоматы кладутся непосредственно на загрунтованную стяжку.
Для удобства размещения сетку, на которой закреплен кабель можно разрезать, главное, не задеть сам кабель.
Это позволяет укладывать термоматы максимально удобным способом.
Далее к установленному регулятору проводятся монтажные концы термоматов, а также производится укладка датчика температуры.
Поскольку размещенный в гофрированную трубку датчик будет толще слоя теплого пола, то для его укладки потребуется проделывание еще одной штробы – в полу.
Размещаться датчик должен на равном расстоянии между кабелями двух рядом лежащих отрезков.
Этот тип теплого пола отлично подходит под плиточное напольное покрытие. Приклеивая плитку при помощи клеящего состава к полу, фиксируется этим клеем и термомат.
Получается, что термомат будет помещаться в толщу клея, который будет защищать кабели от возможного повреждения.
Способы установки теплого пола под разное покрытие.
Монтируем стяжку
Все работы по созданию теплого электрического пола, который очень хорошо греет и имеет невысокую стоимость, завершаются заливкой финишной бетонной стяжки.
Финишная бетонная стяжка
Для этого используют песчано-цементный раствор с пластификатором или специальный раствор для теплого пола. Как отмечается в разных видео, такие смеси после высыхания не трескаются во время нагрева.
Заливку стяжки проводят осторожно, чтобы не повредить изоляцию нагревательного элемента. Иначе придется делать незапланированный ремонт пола
А его стоимость немалая.
Заливка стяжки
При этом стараются избежать появления воздушных карманов. Они ухудшают теплоотдачу. Из-за них пол греет гораздо хуже, что повышает стоимость чека на оплату электроэнергии. Стяжку оставляют сохнуть на 28 суток. Последующий ремонт предусматривает штукатурку штроб в стене, повторном подключении терморегулятора, а также установке покрытия пола.
Подготовка поверхности
Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.
Демонтаж напольной стяжки
Второй шаг. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании вы можете выбрать и другую изоляцию
Важно, чтобы влагозащитный материал заходил на стены приблизительно на 100-120 мм
Гидроизоляция пола
Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.
Пленка и демпферная лента
Четвертый шаг. Укладываем теплоизоляционный слой. Благодаря ему будут исключены потери тепловой энергии через основание. Утеплитель выбирайте с учетом особенностей расположения комнаты, типа основания и целевого предназначения отопительной системы.
Утепление пола пенополистиролом
Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.
Вспененный полиэтилен в системе теплых полов
Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.
При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционный слой должен быть более основательным. К примеру, хорошо подойдет 10-сантиметровая изоляция пенополистиролом или минватой аналогичной толщины.
Утепление пола лоджии минеральной ватой
Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствование состава позволит обойтись без дополнительного армирования.
Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки
Преимущества и недостатки теплого пола
Водяной пол
Преимущества:
- Благодаря эффективному распределению тепла, обеспечивается равномерный обогрев помещения.
- Воздух циркулирует естественно и не пересушивается.
- Можно использовать под любое напольное покрытие, проводящее тепло, плитку, ламинат, камень.
- Можно использовать как независимое отопление или выполнить подключение к центральной тепломагистрали.
- Не зависит от электричества.
- Можете самостоятельно выбирать комфортную температуру, и она может быть разная в каждой комнате.
- Более эстетично по сравнению со стационарными радиаторами.
- Большой эксплуатационный период.
Недостатки:
- Система быстро теряет температуру.
- Если пол служит единственным источником тепла, довольно сложно произвести расчеты требуемой мощности .
- Большая стоимость работы по монтажу.
- При подключении к центральному отоплению сложно регулировать температуру.
- Уменьшается высота потолков на 10-12 см,
- Нельзя пользоваться напольными покрытиями.
- Очень сложно ремонтировать.
- Сложность при узаконивании в квартире многоэтажного дома.
Электрический пол
Позитивные моменты:
- В отличие от обогрева батареями, от которых тепло сначала поднимается вверх, а уже затем прогревает пол и в итоге разница температур довольна высока. В то время, как данная система обеспечивает равномерный, комфортный прогрев всего помещения.
- Используя регуляторы, вы можете устанавливать комфортную температуру в каждом отдельном помещении.
- Не занимает полезную площадь в отличии от стационарных батарей.
- Не высушивает воздух в помещении.
- Можно использовать как основной и дополнительный источник тепла.
- Длительный эксплуатационный период, порядка 40-50 лет.
- Безопасный для человека.
Негативные стороны:
- Самый основной негативный момент, это большое потребление электроэнергии. Для обогрева одного квадратного метра поверхности необходимо около 105-130 Вт. Однако это значение может варьироваться в зависимости от ряда факторов, используя энергосберегающие системы можно сократить этот показатель на 30%.
- Большая рыночная стоимость и стоимость установки.
- При использовании деревянных напольных покрытий снижается их срок службы, поскольку дерево со временем рассыхается.
- Необходимо использовать новую проводку высокой мощности.
Шаг 4. Укладка труб отопительной системы
Настоятельно рекомендуем обязательно перед укладкой нарисовать несколько вариантов схем. Это отнимает совсем мало времени и позволяет избегать досадных ошибок. Кроме того, во время составления схем есть возможность подобрать оптимальное расположение контуров с учетом их длины и геометрии.
Трубы для теплого пола
Практический совет. Есть правильные рекомендации не прокладывать трубы под местами установки мебели, она будет перегреваться и быстро терять свою привлекательность. Мы советуем действовать очень продуманно. Кто может дать гарантию, что в этих местах мебель будет стоять все время, что не захочется сделать ее перестановку или полную перепланировку помещений?
Длина каждого контура должна учитывать мощность водяного насоса, данные указываются в инструкции по эксплуатации, внимательно изучите ее перед началом монтажа.
Таблица определения производительности насоса в зависимости от отапливаемой площади
В противном случае возможны ситуации, когда температура пола в различных зонах помещения будет значительно отличаться, а добиться комфортных значений обогрева комнаты станет трудно.
Трубы можно крепить двумя способами:
специальными скобами сразу на отражающей пленке, для облегчения процесса на ней нанесена сетка. Система фиксируется специальными скобами. Метод неплохой, работы делаются быстро и качественно;
к металлической армирующей сетке. Она ложится на теплоотражающую пленку, трубы фиксируются пластиковыми хомутами. Считаем, что этот метод никаких преимуществ перед первым не имеет. Зато есть у него недостатки: дополнительное увеличение стоимости монтажа и опасность механического повреждения труб. Как армирующий элемент в таком положении сетка не играет никакой роли. Согласно строительным правилам она должна быть со всех сторон залита бетоном на толщину не менее пяти сантиметров, только в таком положении сетка работает в связке и повышает физические показатели прочности стяжки.
Никогда не покупайте некачественные фитинги и запорную арматуру из непрочных сплавов. Дело в том, что они со временем под воздействием явлений усталости материала дают трещины. Как правило, протечки образуются в местах состыковки гайки и штуцера. Визуально трещина не видна, кажется, что причина в плохо затянутой прокладке. Попытки подтянуть гайку всегда кончаются печально – обламывается резьбовая часть штуцера и остается в гайке. Вынуть ее оттуда очень сложно, чаще всего приходится менять пару. Идеальный вариант материала изготовления фитингов – нержавеющие стали, подойдет и бронза. Все остальные цветные сплавы покупать не стоит
Не нужно экономить на фитингах, их важность в системе обогрева трудно переоценить
Как выбрать фитинги
Еще один нюанс. Используйте для герметизации соединений только резиновые прокладки, не стоит применять паронит, его нужно сильно затягивать, не все фитинги выдержат такие усилия. И последнее. Элементы, работающие в паре, должны быть из одного металла. Это нужно для того, чтобы исключить появление критических напряжений из-за разности тепловых расширений.
Соединение труб с пресс-фитингами
Последовательность соединения металлопластиковых труб с обжимными пресс-фитингами
Виды электрических нагревательных элементов для теплых полов
Перед тем как сделать теплый пол с электрическим подогревом, следует определиться с его видом. Можно выделить три типа нагревательных элементов:
Кабельный. Продается в виде катушек определенной длины. На базовой поверхности кабель закрепляется при помощи специальных планок с зажимами. Они могут входить в состав комплекта, или придется их приобретать отдельно. Монтаж кабельного теплого пола под плитку потребует тщательного расчета необходимого материала. Под него придется делать наиболее толстую стяжку. Но цена за м2 у такого покрытия будет самой низкой по сравнению с другими вариантами.
Монтаж матов, представляющих собой кабель, закрепленный на сетке из стекловолокна, осуществить своими руками значительно проще. Стоят они немного дороже, но укладывать их значительно легче и удобнее. К тому же уменьшается толщина стяжки, необходимой для обустройства теплых полов.
Инфракрасная пленка имеет минимальную толщину из всех видов электрических нагревательных элементов. Но монтаж пленочного теплого пола обычно осуществляется под напольные покрытия, лучше проводящие тепло, такие как ламинат, линолеум, ковролин. Установка инфракрасной нагревательной пленки под плитку не рекомендуется.
Расчет и выбор покрытия: теплый пол для ванной, комнаты, лоджии или балкона

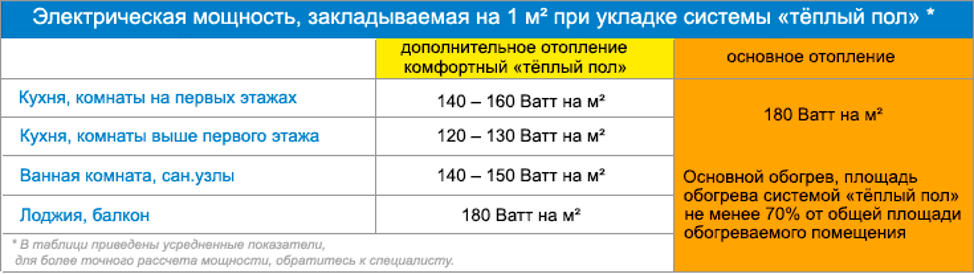

В первую очередь необходимо определить, какие именно функции планируются для электрического «теплого пола» — будет ли он основным источником нагрева воздуха или только вспомогательным. В любом случае проверяется количество тепла, которое может излучать данная система при данных условиях монтажа.

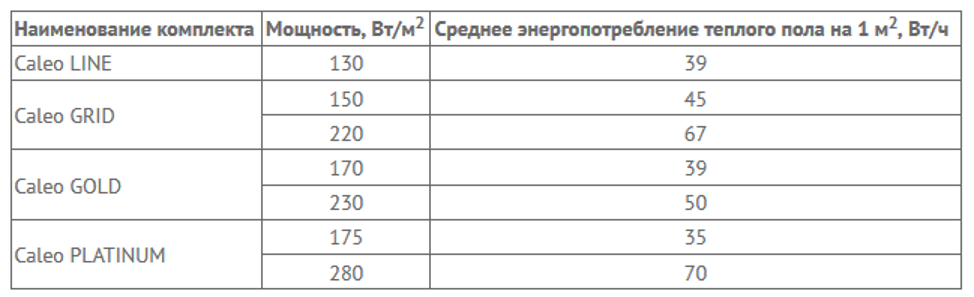

Указанные в таблице показатели – это итоговое тепловое излучение, уже прошедшее монтажный слой (стяжку, клей) и слой напольного покрытия. При этом следует учитывать, что разные материалы покрытия по-разному пропускают тепло. Кроме того, некоторые (паркет, массив дерева) плохо воспринимают нагрев свыше 26…28 градусов Цельсия.

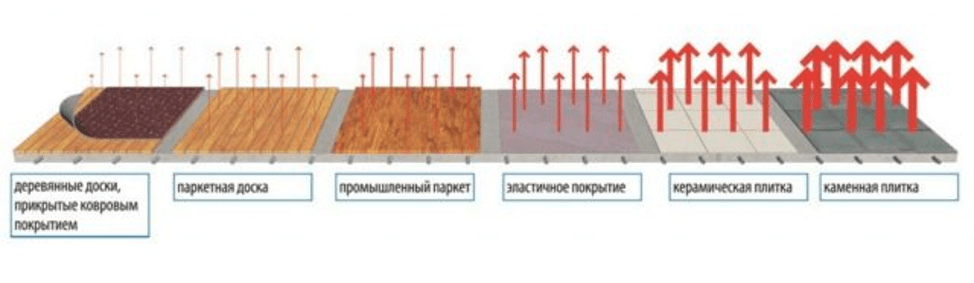

Представить себе картину в целом поможет иллюстрация ниже.
Если же брать в цифрах, то для расчета удобно использовать не стандартные данные о сопротивлении теплопередаче, а коэффициент теплопроводности материала.
Как видно из таблицы, только при укладке керамической или каменной плитки можно не беспокоиться о потере мощности. Соответственно, при расчете данные о тепловом излучении нагревательной системы можно брать «как есть».
Если же речь идет о ламинате, ковровом покрытии и паркетной доске (именно паркетной доске, а не паркете!), следует учитывать: до потребителя дойдет только десятая доля излучаемого кабелем, матом или пленкой тепла.
Пример
Планируется уложить пленочный пол под ламинат в спальне как дополнительное отопление. Требуемая мощность излучения – 120 Вт/м.кв. Стяжки нет, теплоизоляция чернового пола достаточная, ламинат используется специальный «под теплый пол» с коэффициентом теплопроводности 0,15 (обычный ламинат имеет коэффициент 0,1, см. таблицу выше). Планируется использовать пленочный пол Caleo GOLD с мощностью 170 Вт/м.кв.
Учитывая коэффициент 0,15 для ламината, в помещение будет проникать
170х0,15=25,5 Вт с каждого квадратного метра.
Согласно стандартам, основное отопление на один квадратный метр должно давать около 100 Вт.
Следовательно, даже при недостаточном обогреве центральным отоплением дополнительные 25 Вт/кв.м. дают вполне достаточную «прибавку» по теплу.
Важно: пленочные «теплые полы» монтируют не на всю площадь помещения! Под сантехническими приборами, габаритной мебелью и техникой пленку на настилают! То же касается кабельных систем и термоматов.

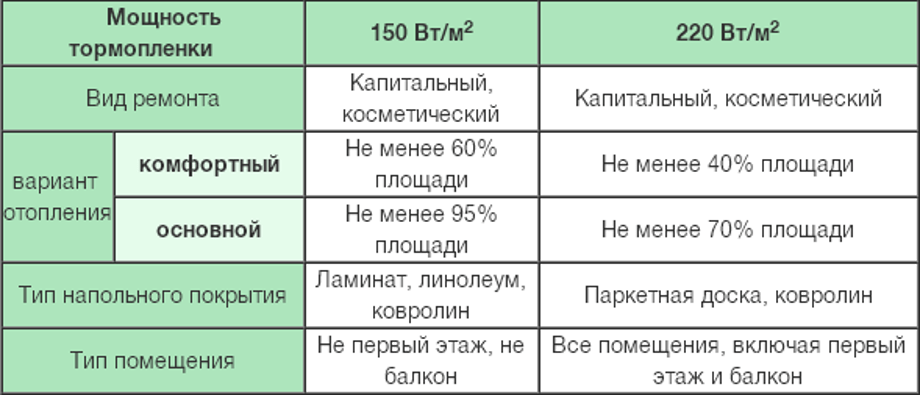

Учитывая приведенный выше пример расчета и ориентируясь на минимальные потери энергии, оптимальный вид покрытия пола для напольных систем отопления – керамическая или каменная плитка.
Виды и типы электрополов
С точки зрения технического оснащения все современные электрические полы можно разделить на 3 основных вида:
- классические кабельные, имеющие несколько разновидностей;
- инновационные инфракрасно-карбоновые, стержневые и пленочные;
- и термоматы, то есть тонкокабельные на сетке.
Все эти виды электрического пола имеют ряд обобщающих признаков:
- им требуется сухое монтажное основание;
- они нуждаются в теплоизоляции с заземлением;
- их оснащают специальным терморегулятором.
Кроме того, все они являются надежными и долговечными системами дополнительного отопления помещений.
А еще существует несколько типов электрополов, которые могут относиться к одному виду (а могут и нет), но различаться между собой по:
- особенностям монтажных технологий;
- сочетанию с различными видами напольных покрытий;
- качеству вырабатываемого тепла.
Виды и характеристики
Теплый пол делится на два типа, но у них есть объединяющий фактор: поверхность пола обладает установленными проводниками тепла, не мешающими перекрытию вроде плит. И у каждого из них можно регулировать температурный режим. А виды теплого пола таковы:
Электрический – в качестве тепловых источников используются кабели (возможны плоские проводники на пленке). Пол нагревается при помощи электрического тока, который проходит по выше упомянутым проводникам.
Также нередко применяется система «теплый пол». Она актуальна в то время, когда погода теплая и полностью включать отопление бессмысленно. В частных домах отопление можно активировать самостоятельно, с минимальным режимом.
Преимущества и недостатки
Бесспорные преимущества электрических термополов следующие:
- Равномерный прогрев всей площади поверхности, под которой выполнен монтаж электрического теплого пола.
- Выбор варианта применения – вспомогательный, основной или аварийный источник обогрева.
- Локальное и общее регулирование температуры микроклимата жилого пространства.
- Равномерный прогрев пространства комнаты (без температурных перепадов) снизу вверх.
- Отопление не сушит воздух и сохраняет комфортную влажность помещения.
- Совместимость со всеми популярными видами напольных покрытий.
- Небольшая инерция нагрева рабочего элемента.
- Безвредность использования системы для человеческого организма.
- Теплый пол скрыт от глаз и не «ворует» полезный объем помещения.
- Система отопления отличается долговечностью.
Теплый электрический пол под плитку
Известные минусы рассматриваемой технологии обогрева:
- Ошибки монтажа создают риск поражения электротоком.
- Вероятность создания кабельным нагревателем электромагнитного поля.
- Плохая совместимость кабельных систем с паркетом и настилом из доски из-за возможной деформации древесины от повышенных температур, а также ее низкой теплопроводности. Это не касается пленочных изделий. Инфракрасное излучение эффективно проникает через перечисленные материалы и прогревает их поверхность.
Этапы монтажа
Расчет стоимости отопления проводят вместе с составлением плана монтажа. Нагреватели размещают только на свободной от мебели площади, поэтому на плане требуется отметить ее расположение, а от свободных стен сделать отступ 5-7 см. Остальное пространство делят на полосы, равные ширине нагревателей и вычисляют нужное количество в метрах.
Укладывать инфракрасные теплые полы под плитку приходится в несколько приемов:
- подготовить основание для ИК-нагревателей;
- смонтировать систему обогрева;
- подключить и проверить её;
- уложить основание для плитки и наклеить материал.
Подготовка
Основание необходимо очистить от мусора и заделать выбоины. Технология монтажа инфракрасного теплого пола предусматривает укладку изоляции из теплосберегающих материалов. Для этого применяют покрытия с малой усадкой и без фольгированного слоя (пробку, ЭППС и др.). Прикрепить их к черновому основанию можно жидкими гвоздями, а к бетонному дюбелями с саморезами. Термоизоляцию желательно укладывать по всей площади комнаты. На полу сделать разметку по плану с указанием границ установки элементов и полос материала.
Монтаж термопленки
Прежде чем укладывать пленку инфракрасного теплого пола, рулонный материал нужно разрезать на полосы согласно разметке. Резать материал нужно только в специально обозначенных местах, где изображены ножницы. Ленты ИК-нагревателей не должны перекрывать друг друга, между полосами пленочного пола оставить зазор в 5-7 мм. Фиксировать ленту к полу можно жидкими гвоздями.
Подключение
Собрать систему инфракрасного теплого пола в следующей последовательности:
- Установить клеммные зажимы в местах выхода медных шин, придавить их пассатижами.
- Определить место установки терморегулятора на стене.
- Нарезать монтажные провода достаточной длины для подсоединения теплого пола к сети.
- Для подключения провода к зажимам вставить их в клеммы и обжать плоскогубцами или специальным инструментом. Подсоединение соседних лент выполнять параллельно.
- Стыки и края по периметру проклеить скотчем, клеммы и края шин изолировать битумной лентой.
- Уложить термодатчик под пленку. Провода от полос пленки подвести к месту включения в сеть и выполнить их монтаж. Проверить работоспособность системы тестером, определяя отсутствие обрыва цепи на каждой ленте, а затем и на всей системе.
Установка чернового пола
В зависимости от выбора сухого или влажного способа подготовить материалы: смешать с водой самовыравнивающийся состав или нарезать ГВЛ. Для влагоизоляции установленную систему ТП накрыть полиэтиленом, оставляя по краям припуски не менее 5 см. По периметру тщательно проклеить скотчем. В зависимости от особенности укладки пленочного пола под плитку на бетонном основании поступают так:
- Сухой способ. Нарезанными пластинами ГВЛ или СМЛ закрыть всю площадь помещения. Крепить элементы на жидкие гвозди или саморезы с дюбелями. Резьбовой крепеж вкручивать аккуратно, в промежутки между лентами ТП или в места, предназначенные для отрезания частей. Нельзя загонять шуруп в шину или карбоновые полоски. При необходимости черновое покрытие выполняют в 2 слоя, перекрывая швы нижнего уровня.
- Влажный способ. Поверх влагоизоляции разложить армирующую пластиковую сетку (металлическую не применять). Её края должны выйти за периметр ТП и полиэтилена на 20 см, сетка закрепляется саморезами. Залить основание и пленочную ИК-систему самонивелирующимся составом. Толщина слоя – 8-10 мм. Покрытие должно схватиться в течение 24 часов.
Укладка плитки
Перед тем как укладывать керамическое покрытие, поверхность основы нужно обработать бетоноконтактом в 2 слоя. Установить по периметру стены изоляцию для создания термошва. Приготовить плиточный состав. Клей наносим зубчатым шпателем, отдельными участками, которые можно заполнить кафелем за 30 минут.
Керамические элементы выравнивать по высоте, придавливая их к клеящему составу. Дать клею застыть, заполнить швы затиркой, вдавливая ее в зазоры резиновым шпателем. Остатки состава удалить с керамики мокрой тряпкой, не позволяя им высохнуть. После укладки уход за керамикой производить по общим правилам.
Разработка схемы
Перед установкой нагревательной системы необходимо разработать план-схему на бумаге. В ней отделяются буферные зоны с массивной мебелью, бытовыми приборами, отопительными батареями и трубами. Под мебель или бытовую технику прокладывать нагревательные системы нельзя, так как создается дополнительная нагрузка на кабель (из-за невозможности ухода тепла наверх кабель перегревается).
Смотрите это видео на YouTube
Получается неправильный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечается контур будущего электрического пола, подвод питания и расположение терморегулятора на стене (на высоте около метра). Следует также отступить от стен до 20 см и рассчитать, чтобы расстояние между витками кабеля было не меньше 10 см. С бумажного чертежа разметка переносится на подготовленную поверхность пола. Правильно разработанная схема позволит снизить затраты при покупке нагревательной системы и предохранит кабель от перегрева.
Какой пол выбрать и почему?
При выборе модели электрического тёплого пола учитывается специфика помещения, материал чернового покрытия, а также прочность перекрытий — если хотите производить монтаж конструкции в стяжку. Так же, важный момент — нужна вам система обогрева основная или дополнительная?
Кабельный пол подходит для монтажа в частных домах в качестве основного отопления. Но он более затратный, кроме того, по технологии монтажа требуется заливка стяжки, поэтому перекрытия должны быть прочными. Рекомендован для укладки в кухне или ванной — отлично контактирует с плиткой.
Плёночная система — это вариант дополнительного обогрева, он прост в укладке. Имеет малый вес и толщину, поэтому подходит для любых помещений, сочетается с любыми покрытиями.
Монтаж электрического тёплого пола своими руками под силу произвести каждому. Как сделать его правильно — главное строго следовать инструкции производителя и придерживаться технологии монтажа конкретного вида, тогда система обогрева оправдает ваши ожидания.
Какой электрический теплый пол лучше: пленочный, кабельный или стержневой?
Смотрите это видео на YouTube
3 этап – подбор оборудования и материалов
Система электрический теплый пол включает в себя:
- нагревательный кабель;
- провода соединительные;
- регулятор, датчик температуры;
- система защиты (устройства защитного отключения);
- кабель для заземления (медный);
- прочий материал: крепления, дюбель-гвоздь, демпферная лента,
мел (для разметки).
Инструмент для работы используется стандартный: молоток,
зубило, перфоратор, ножницы по металлу, рулетка, отвертки.
Виды нагревательного кабеля для теплого пола
Выбор нагревательного кабеля имеет определяющее значение,
поэтому следует знать, что для монтажа используются такие его виды:
резистивный кабель. Нагревательным элементом выступает жила,
отличающаяся повышенным сопротивлением. Благодаря этому сопротивлению, ток,
движущийся по кабелю, преобразуется в тепловую энергию;
саморегулирующийся кабель. В этом случае обогрев происходит
за счет полимерной матрицы. Особенность саморегулирующего кабеля заключается в
том, что исключен перегрев. Такой вид кабеля отличает высокая стоимость, но и
более длинный период эксплуатации.
Электрические теплые полы
Данные системы применяются владельцами квартир многоэтажных домов, где нет возможности подключить водяные полы. Простой и удобный монтаж сделал их широко популярными среди потребителей.
Среди преимуществ электрических полов можно отметить следующие:
- Используются как основной, так и дополнительный источник тепла.
- Обеспечивают равномерный нагрев всей площади помещения.
- Могут устанавливаться практически во всех доступных местах.
- В отличие от теплого водяного пола, применяются с различными типами напольных покрытий.
- Возможность регулировать температуру и задавать требуемый тепловой режим.
- Несложная технология установки. Какое-либо дополнительное оборудование не требуется. Вполне возможно выполнить монтаж электрического теплого пола своими руками.
- Не требуют много свободного пространства и не оказывают существенного влияния на высоту помещения.
Существенным недостатком считаются высокие затраты при эксплуатации системы. Электричество стоит дорого и об экономии можно только мечтать. Существуют и технические проблемы, требующие в отдельных случаях привлечения квалифицированных специалистов.
Теплый пол в бане своими руками
Теплый пол на деревянный пол своими руками
Электрические теплые полы своими руками
Кабельный теплый пол
Теплый пол в ванной своими руками
Что называется электрическим теплым полом
Это все виды обогрева горизонтальной поверхности (пола), основанные на использование токопроводящих элементов. Тепло при такой схеме обогрева воздуха поднимается снизу, от всей поверхности, на которой расположены нагревательные элементы.
Выделяют три основных вида электрического теплого пола:
- кабельный – под напольным покрытием, в слое стяжки или плиточного клея, уложен греющий кабель. Схема укладки различна, температура и эффективность нагрева зависит от конструкции. Подъем уровня пола – на толщину стяжки с таким расчетом, чтобы кабель с обеих сторон (сверху и снизу) был покрыт слоем как минимум 5 мм;
- нагревательные маты (термоматы). Это, по сути, тот же кабель, закрепленный на специальной крупноячеистой сетке. За счет того, что диаметр кабеля меньше, чем при обычной прокладке, такая массивная стяжка не нужна, допустима укладка кабеля в сравнительно небольшой слой плиточного клея. Помимо кабеля, используется также аморфная металлическая лента, также пропускающая ток и нагревающаяся под его действием. Продается секциями, что заметно упрощает и ускоряет монтаж;
- пленочные полы. В этом случае применяется тонкая пленка с углеродными (карбоновыми) и биметаллическими резистивными (греющими) элементами. Этот нагревающий слой запаян в оболочку из лавсана или полиуретана, продается обычно рулонами, разделенными на секции.
Кроме этих популярных вариантов, на рынке представлены также жидкостно-электрические полы – относительная новинка, трубы с проложенным внутри кабелем. Теплопроводящая жидкость в трубах и сама оболочка труб защищают кабель от повреждений, при этом нагрев обеспечивается достаточный для полноценного отопления.
Данная система дает равномерный нагрев всей трубы без движения жидкости, не требует дополнительного насосного оборудования. Монтаж ведется обязательно в стяжку. Официальное видео от производителя.
Также есть разновидность полов, основанных на системе матов, но с использованием не кабеля, а нагревающихся стержней из карбона (угольные). Монтируются аналогично, но потребляют меньше энергии, чем кабельные системы. Также видео от поставщика продукции.
Интересное решение для обогрева только небольшой части пола или частых переездов – пленочный пол «под ковер».
Это пленочная система с отдельным выводом питающего кабеля для подключения к электросети. Основное условие – поверх пленки должно обязательно лежать плотное и при этом хорошо пропускающее тепло покрытие, которое легко удалить. Обычно такие пленки стелют под ковер или ковролин. Обзор такого нагревателя можно посмотреть на видео.
