Плинтусное отопление
Несмотря на то, что в нашей стране, что такое теплый плинтус, стало известно не так давно, в Европе этим способом отапливают помещения уже несколько десятков лет. Технология эта очень проста, но вместе с тем достаточно удобна. Основу составляют металлические (чаще всего медные) трубы, они же являются нагревательным элементом. Трубы устанавливаются на то же место, где обычно проходит плинтус, то есть по периметру помещения. Затем их закрывают металлическим коробом из пластин с рифленой поверхностью. За счет такой конструкции короб выступает в качестве теплообменника, тем самым увеличивая КПД конструкции.
В целом, водяной плинтус состоит из следующих элементов:
- лицевая панель с отверстиями, за счет которых обеспечивается воздушный поток (стандартный размер: ширина — 3-4 см, высота — 15-20 см);
- тыловая панель — облегчает установку конструкции и защищает стену от постоянного воздействия высокой температуры;
- отопительный радиатор, выполняющий функцию нагрева (стандартные габариты — 1 м х 0,4 м х 1,6 м);
- поворотные боковые заглушки;
- теплообменный модуль, состоящий из двух трубок, по которым циркулирует вода.
За счет того что плинтус устанавливают по периметру всего помещения, тепло постепенно поднимается вверх, а затем все помещение равномерно нагревается. В результате при данной технологии не возникают перепады температуры.
Так как нагревательный элемент скрыт под лицевой панелью, он не заметен, что выгодно отличает его от массивных радиаторов. Как видно на фото, теплый плинтус смотрится очень аккуратно, его можно дополнительно оформить так, чтобы он лучше соответствовал общему стилю комнаты.
Система эффективна, но при этом достаточно проста в установке. Имея минимальные навыки, можно провести монтаж, не привлекая к работе профессионалов.
Схема подключения теплого плинтуса
Для надежного контакта на жилах проводов опрессовываете наконечники.
Кабель используется трехжильный, медный. Сечение подбирайте исходя из общей мощности всех модулей в одном контуре. Кабелем сечением 1,5мм2 можно подключать греющие модули общей мощностью до 5кВт.
Подключение всех ТЭНов в цепочке осуществляется по параллельной схеме. На каждый тэн с одной стороны заводится фаза, с другой ноль.
Контакты затягиваются под гайку, шайбу и гравер.
В итоге на одном тэне с каждой из сторон, если это не конечный или начальный модуль, будет по два провода. Фаза пришла с одного кабеля – фаза ушла дальше. Ноль пришел – ноль ушел.
Не забывайте про третий проводник – заземление. Под него предусмотрено специальное место.
После сборки схемы все стыки и места соединения изолируются термоусадочной трубкой.
Поверх мест подключения проводов одевается защитный короб.
Как сделать теплый плинтус своими руками
Даже российского производства это удовольствие не из дешевых. А что делать, если попробовать такую систему хочется, а «лишних» денег немного? Сделать самостоятельно. Есть два работающих варианта.
Вариант первый
Использованы медные неотожженые трубы диаметром 12 мм, листы кровельной меди 0,4 мм толщиной. Порядок работ такой:
- Полосу кровельной меди (60 см) разрезать болгаркой на полосы 15 см.
- Края полос во всю длину отбортовать под углом 90 o и длиной полки 7-8 мм. Длина полос не больше 3 метров — работать неудобно с большими кусками.
- К обратной стороне этого плинтуса припаять медные трубки. Для этого нужен припой (сантехнический, содержащий 3% меди) и горелка. Во время пайки направляйте горелку на трубку: полоса тонкая и при перегреве ее покоробит. Трубка же нагрев выдерживает нормально.
- На концах трубки перед припаиванием немного отогнуть. Так на них удобнее будет надевать переходники.
- Для сборки были использованы маслобензостойкие рукава, которые выдерживают работу с теплоносителем до 120 o C, (внутренний диаметр 12 мм). В местах соединения с трубой закреплялись обычными хомутами.
- Для регулировки температуры установлен термостат с ручной регулировкой фирмы «Джакомини».
- Места соединения закрыты аналогичными вставками/плинтусами из меди, но без труб.
- Панели крепятся прямо к стене на стандартные монтажные клипсы (за трубы). В углубления их не вставлять — теряется большая часть тепла.
Такая система отработала в деревянном доме уже 9 лет. Никаких проблем или необходимости ремонта не возникало. Температура теплоносителя на входе — от 50 o C до 70 o C. В помещении 20-21 o C при повышении — слишком жарко.
Посмотрите в видео, об особенностях монтажа теплого плинтуса. Может быть полезно.
Второй вариант
В этом случае для изготовления теплого плинтуса своими руками использованы алюминиевые профиля для работы с гипсокартоном. В них нарезаны (пропилены) болгаркой отверстия сверху и снизу, после чего они прикрепленные к стенам. Две медные трубы уложены на тонкий потолочный алюминиевый профиль, прикручены алюминиевой проволокой. Вся эта конструкция уложена внутрь и закреплена к стене так, чтобы трубы были одна над другой. Сборка кусков такого самодельного плинтуса производилась при помощи сварки медными трубами и фитингами. «Лицевая панель» — тот же профиль, только покрашенный краской для радиаторов в тон стен (пола). Этот самодельный теплый плинтус менее эффективен, более сложен в уборке, но тоже очень даже работоспособен.
«У меня дома такой плинтус есть. В дополнение к теплому полу. Вам тоже советую установить. Теплый плинтус неплохо выполняет со свою работу. Конечно, с теплыми полами по мощности его не сравнить, но всё — таки от него есть ощутимое тепло.»
«Купил в спальню 9 м 2 «Мегадор» 600 Вт. Сначала работал на полной мощности, а теперь поддерживать 20 градусов ставим на 200 Вт. На мою площадь этого хватает, температура выше нам не нужна, не любим. И при этом на стене, где стоит нагреватель, у нас вентиляционное отверстие почти всегда приоткрыто. Я доволен.»
Как видите, отзывы о теплых плинтусах положительные. Это и немудрено: отопление эффективно, комфортно, да еще и незаметно. Картину портит только высокая цена, но есть варианты для изготовления своими руками.
Как все новое, плинтусная система имеет множество критиков-теоретиков. Основной их тезис: «Глупо греть стены, чтобы потом греть воздух. Лучше напрямую нагреть воздух, а потом уже заняться нагревом стен» Точка зрения понятна. Именно она и используется при конвектороном отоплении. Но результат и его недостатки всем известны. А для эффективности обогрева стен был проведен опыт: в одном помещении воздух был +12 o C, а стены нагреты до +37 o C. И люди в нем потели. В другом воздух разогрели до +40 o C, а стены охладили до +12 o C, и люди мерзли.
Дополнительные элементы
Для удобства использования производители оснащают теплые плинтуса элементами, регулирующими мощность прибора:
- Терморегулятор для задания температуры нагрева;
- Датчики, расположенные на стенах в небольшом отдалении от прибора считывают информацию о температуре в помещении и позволяют поддерживать оптимальный микроклимат путем регулировки температуры нагрева;
- Автоматический датчик включения, устанавливаемый на определенное время (перед приходом хозяев с работы или незадолго до подъема);
- Устройство для программирования режимов обогрева.
Самые удобные приборы — это плинтуса, способные самостоятельно поддерживать заданную температуру в помещении. Они стоят дороже других приборов, но именно они могут создать в доме комфортнее условия при максимально удобном управлении.
Установка водяного плинтуса

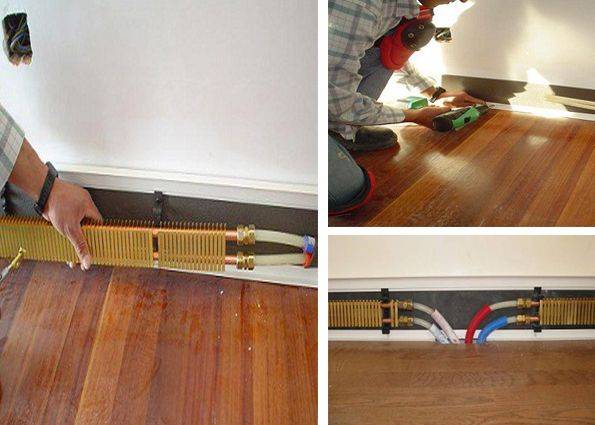

Подготовив набор необходимых инструментов, можно приступать к установке теплого водяного плинтуса своими руками. Сперва необходимо проложить трубки для подачи теплоносителя. Установку начинают с угла, куда выходят эти трубки. Для упрощения процесса мы подготовили детальную пошаговую инструкцию:
- Устанавливаем нижнюю планку.
- Устраняем зазор между стеной и планкой с помощью герметика.
- Фиксируем планку соединительными материалами.
- На стену приклеиваем теплоизоляционный материал.
- Излишки обрезаются ножом.
- Отмеряем необходимую высоту плинтуса.
- Устанавливаем первый держатель на расстоянии не менее 15 см от угла.
- Остальные держатели следует устанавливать на расстоянии 40 см друг от друга.
- Прикручиваем держатели к стене. Если позволяет материал, то это делается саморезами. В противном случае для каждого держателя нужно отметить места для сверления, высверлить отверстия, установить в них дюбели и только потом прикрутить держатель.
- Аналогичным образом крепим к стене остальные держатели.
- Проводим установку всех планок и креплений по тем участкам комнаты, где будет установлен теплый плинтус.
- Устанавливаем необходимые декоративные элементы и регулируем держатели.
- Раскладываем радиаторы на полу и вымеряем необходимое расстояние.
- Если некоторые участки комнаты меньше длины радиатора, его можно обрезать и снять некоторые звенья для упрощения работ.
- Начинаем соединение системы с места подвода теплоносителя. Надеваем фитинги и прокладки для соединения.
- Соединяем радиатор с системой подвода теплоносителя.
- Затягиваем фитинги гаечными ключами.
- Крепим радиатор на держатели.
- Соединяем радиаторные секции между собой, предварительно установив соединительные элементы.
- На конечных секциях трубки радиатора замыкаются поворотными шлангами.
- После завершения проводятся первый пуск системы, и проверяется наличие протечек. При обнаружении их в местах соединения, они устраняются более плотной затяжкой ключами.
- Если пуско-наладочные работы показали исправность системы и ее готовность к использованию, можно завершать работу установкой декоративной передней панели.
- На внутреннюю сторону декоративного элемента наклеивается теплоизоляционная лента. Она предотвращает перегрев и способствует выходу нагретого воздуха.
- Передняя панель крепится на подготовленную основу.
- Для надежности ее нужно прикрепить саморезами.
- Выпирающие части шурупов прячутся под заглушками.
Кажется, что порядок действий слишком сложный, но на деле с ним сможет справиться каждый человек, который ранее пользовался гаечными ключами и шуруповертом.
Детальный разбор подготовительных работ и установки плинтуса можно увидеть на этом видео:
Система тёплых плинтусов
Идея такого альтернативного способа обогрева возникла ещё в начале прошлого века, но не нашла широкой реализации на практике. Из-за высоких затрат установку системы тёплого плинтуса могло себе позволить незначительное число владельцев домостроений. Современные технологии внесли свои корректировки в их устройство.
Теплоноситель в тёплых плинтусах может подогреваться до температуры 70 градусов Цельсия. Несмотря на это, оптимальным режимом обогрева считается поддержание на поверхности плинтусов температуры не выше 40 градусов. Делается это для того, чтобы не испортить декоративное покрытие плинтусов.
Принцип действия
Обогрев помещений с помощью тёплых плинтусов отличается от радиаторного отопления. Сильно разогретая поверхность элементов системы последнего транслирует своё тепло в окружающее пространство. Тёплые плинтуса отдают часть своего тепла стенам, превращая их в барьеры для холода.
Благодаря монтажу плинтуса по периметру помещений, обеспечивается их равномерный обогрев. Холодный воздух проникает через решётки плинтусов к ТЭНам, нагревается и медленно начинает подниматься вверх.
Виды тёплых плинтусов и их особенности
Существующие системы обогрева подразделяются на два основных вида:
Электрические
Водяные
Первые состоят из параллельно соединённых ТОЭНов, имеющих мощность 220 Вт. Регулировка их работы производится с помощью терморегуляторов. Они могут быть электронными или электромеханическими. Максимальная температура нагрева ТЭНов в системе отопления составляет 60С. Они монтируются внутри нижних медных труб. В верхние вставляется кабель, подающий напряжение на нагревательные элементы.
Водяные системы тёплых плинтусов оснащены распределительным коллектором. Он соединён с основной системой трубами из полиэтилена. В них производится нагрев жидкости. Максимальная температура нагрева теплоносителя составляет 85С. Объём заполнения жидкостью системы должен составлять 0,35 л на 1 погонный метр.
Плюсы и минусы
Достоинством греющих плинтусов является повышенная теплопередача при минимальных потерях тепла в системе. Они безопасны в эксплуатации, не могут спровоцировать возгорание расположенных рядом с ними предметов. Система обогрева предотвращает образованию на стенах конденсата, грибка и плесени.
Среди других достоинств:
- универсальность оборудования;
- эстетичный внешний вид;
- долговечность;
- простота эксплуатации.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
К недостаткам тёплых плинтусов относят высокую стоимость монтажа. Их работа без поломок во многом зависит от поддержания определённой температуры теплоносителя в системе.
Особенности системы
Тёплый плинтус – бюджетная система отопления своими руками
Термоплинтус – это отопительный прибор, устанавливаемый вместо обычного плинтуса.
Будучи по сути микроконвектором, тёплый плинтус может выступить как в роли основной системы отопления, так и дополнительной.
Благодаря небольшим размерам – высота промышленно изготовленного тёплого плинтуса составляет 15-20 см, а ширина 3 см, термоплинтус хорошо вписывается в любой интерьер.
В отличие от обычных подоконных радиаторов, обогрев с помощью тёплых плинтусов происходит не за счёт конвекционных потоков, сначала нагревающих воздух, а за счёт лучистой энергии, благотворно влияющей на человека.
Тёплый плинтус – бюджетная система отопления своими руками
Часто приводятся данные о том, что лучевая составляющая теплопередачи у термоплинтуса составляет 80%, а конвекционная – 20%.
Тёплый плинтус – бюджетная система отопления своими руками
Возьмём комнату площадью в 16 кв.м. В помещении, вдоль трёх стен длиной по 4 метра, установлены термоплинтуса. Высота панели – 14 см. Таким образом, общая площадь излучающей поверхности плинтуса составит 1,68 кв.м.
Тёплый плинтус – бюджетная система отопления своими руками
При ширине панели в 3 см восходящий конвекционный тепловой поток, под действием эффекта Коанда, как бы «прижимается» к стене. Поэтому он не смешивается с остальной массой воздуха в комнате, а нагревает вышележащую внутреннюю поверхность стены.
Тёплый плинтус – бюджетная система отопления своими руками
Таким образом, стены, под которыми установлен тёплый плинтус, на высоте до 1.5 метров нагреваются на несколько градусов выше комнатной температуры, что создаёт ощущение теплового комфорта у находящихся в помещении людей.
Тёплый плинтус – бюджетная система отопления своими руками
В результате эксперимента выяснили, что для комфортного состояния человека, температура воздуха в комнате должна составлять примерно 16 °C, при условии, что температура стен имеет около 22 °C.
Система проста в устройстве и эксплуатации. Подача воды или другого теплоносителя в регистры тёплого плинтуса осуществляется через обычный коллектор при помощи циркуляционного насоса от любого отопительного котла.
Тёплый плинтус – бюджетная система отопления своими руками
Перечислим основные преимущества отопления термоплинтусом:
равномерный прогрев всего помещения без образования «холодных углов»;
создание тепловой завесы возле окна, что особенно важно зимой при большой площади остекления;
комфортный тепловой режим позволяет экономить энергоресурсы, т.к. за счёт преобладания лучевой составляющей не требуется сильно нагревать воздух, как при конвекционном отоплении;
отсутствие выступающих узлов и деталей позволяет вписать систему практически в любой интерьер.
Самостоятельная установка
Хозяин может сам установить приобретенное оборудование, для этого не обязательно иметь навыки профессионального выполнения работ, достаточно лишь скромного набора инструментов, внимательности и аккуратности.
Установить теплый плинтус своими руками очень просто. Конструкция не имеет теплоносителя, легко монтируется и не требует работы с трубами.
Набор инструментов
Для самостоятельного монтажа конструкции мастеру понадобятся следующие инструменты:
- Перфоратор для крепления плинтуса к несущим стенам;
- Отвертка;
- Дрель;
- Рулетка, линейка и карандаш;
- Соединительные провода;
- Уровень;
- Ножовка по металлу;
- Плоскогубцы;
- Коробка для внутренней розетки.
Подготовка к монтажу
В первую очередь необходимо подобрать сечение провода, соединяющего электрическую сеть дома с теплым плинтусом. Мощность работы отопительного прибора указывается на его упаковке, в зависимости от этого значения подбирается необходимый провод. Минимальное сечение проводки в доме и провода, идущего от нее к оборудованию 1.5 мм². При меньшем размере проводки электрическая сеть дома может не выдержать нагрузки. Для предотвращения короткого замыкания необходимо монтировать плинтус только в домах с качественной новой электрической сетью.
Если требуется подключить целый блок отопительных приборов большой мощности, то диаметр проводов должен превышать 2.5 см².
Необходимо убедиться в способности автоматов, установленных в доме, справиться с нагрузкой от электрического отопления. В документах на плинтус указывается количество ампер, на которые рассчитан прибор. Это значение должно совпадать с указанным на автомате.
В месте подключения необходимо установить коробку под внутреннюю розетку и найти силовой кабель, к которому подключается плинтус.
Последовательность монтажа
После выполнения подготовительных работ начинается монтаж теплого плинтуса:
- В первую очередь к стене крепятся направляющие. Они выполнены из пластика, крепятся с помощью саморезов или анкеров, зависит от материала стены. Для ровного крепления на небольшом возвышении над полом используют уровень;
- После этого к стене крепится материал, отражающий тепло. Он идет в комплекте с плинтусом, поэтому соответствует его размерам и не требует резки;
- Мастер измеряет длину крепежного кронштейна и на этом расстоянии крепит верхние направляющие аналогично с уже закрепленными нижними;
- Крепежные кронштейны крепятся между направляющими уголками. Расстояние между ними указывается производителем на инструкции к плинтусу. На них приходится основная нагрузка;
- Приступать к монтажу нагревающих элементов можно только после подготовки всего периметра комнаты. Основной элемент плинтуса вешается на кронштейны;
- Сначала необходимо отмерять длину нагревающего элемента и отрезать лишнее ножовкой по металлу. После этого края обрабатываются наждачной бумагой;
- Для удобства крепления с помощью плоскогубцев удаляются 2 или 3 крайних пластины;
- На трубу монтируются латунные резьбы;
- На резьбы накручивается замыкающий контур;
- Все болтовые соединения дополнительно протягиваются;
- Электрический плинтус подключается к домашней сети как обычная розетка;
- После подключения необходимо проверить работу оборудование, выполнив пробный запуск;
- Облицовочная панель крепится на клипсы.
Очень важно меть возможность регулировать температуру отдельно в каждом помещении. Он монтируется между первой панелью и источником питания
Сначала к стене крепится терморегулятор на удобной высоте, потом подключаются провода, после этого проводится пробный запуск системы. Во время поверки плинтуса проверяют во всех предусмотренных режимах работы, проверяют равномерность нагрева панелей. После проверки устанавливают облицовочные короба, заделывают места подключения оборудования к электричеству.
Каждое помещение удобно оснастить собственным плинтусом и оборудованием для регулировки его мощности. Это позволит при необходимости отключать часть теплового оборудования или уменьшать его мощность. Такая система сэкономит энергию и уменьшит теплопотери дома.
Преимущества жидкостного плинтусного отопления
Несмотря на то что жидкостное отопление, установленное в виде труб вдоль стен или пола, является дорогим, его потребители считают эффективным. Некоторые из них, уже установившие систему, отмечают, что уже через 20 минут в комнате становится тепло и уютно. А в дальнейшем для экономии можно использовать лишь половину производительности, чтобы только поддерживать достигнутые результаты. А вот если ваш дом находится на берегу у водоема, то на территории участка и внутри здания вы всегда будете ощущать сырость
При этом важно серьезно подойти к выбору системы отопления. Плюсы здесь заметны сразу: в комнате по всему объему помещения устанавливается ровная температура, нет эффекта перегретого воздуха, как в случае с радиаторным отоплением
Особенности устройства однотрубной системы

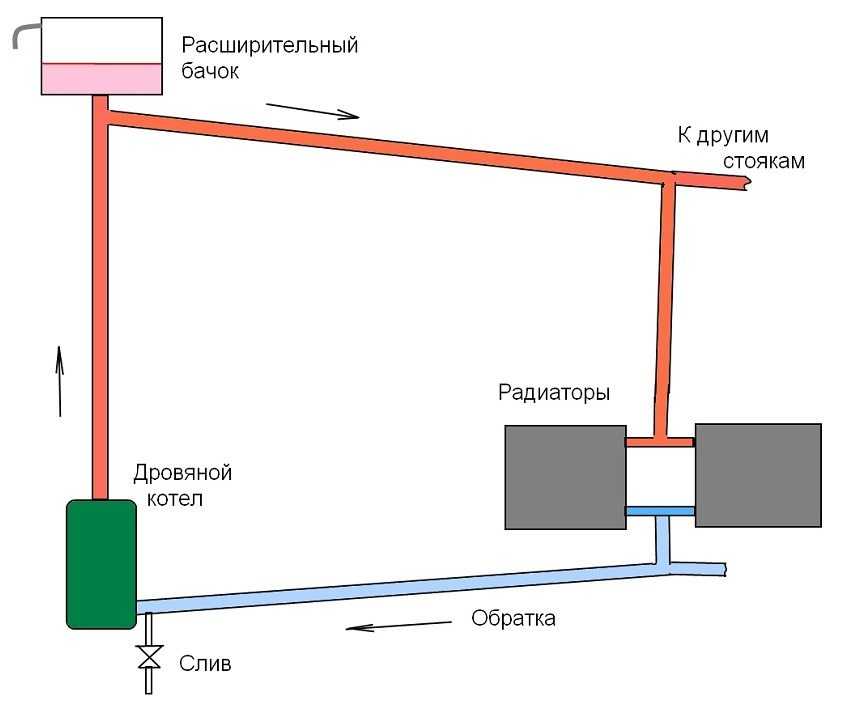

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.
Принцип однотрубной системы отопления с естественной рециркуляцией воды.
Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

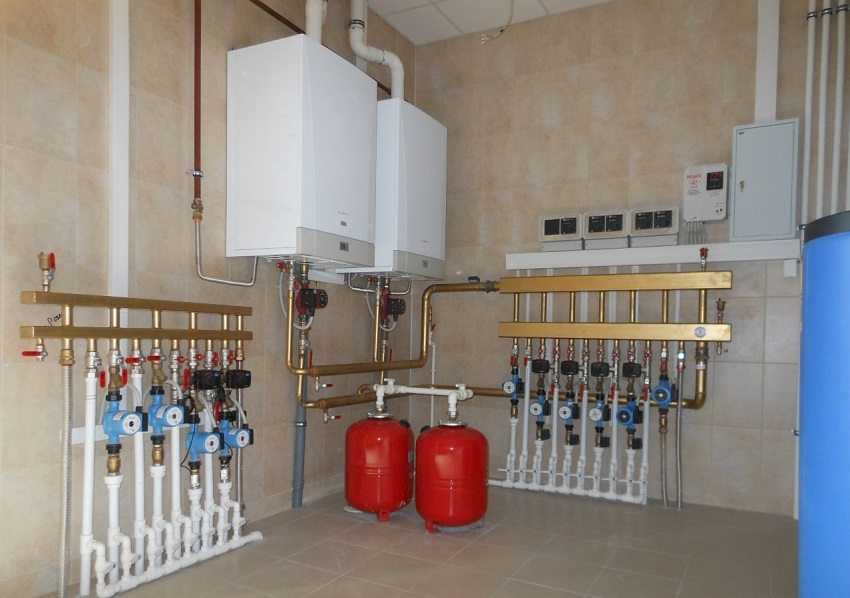

Котельная частного дома с современным отопительным оборудованием.
При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

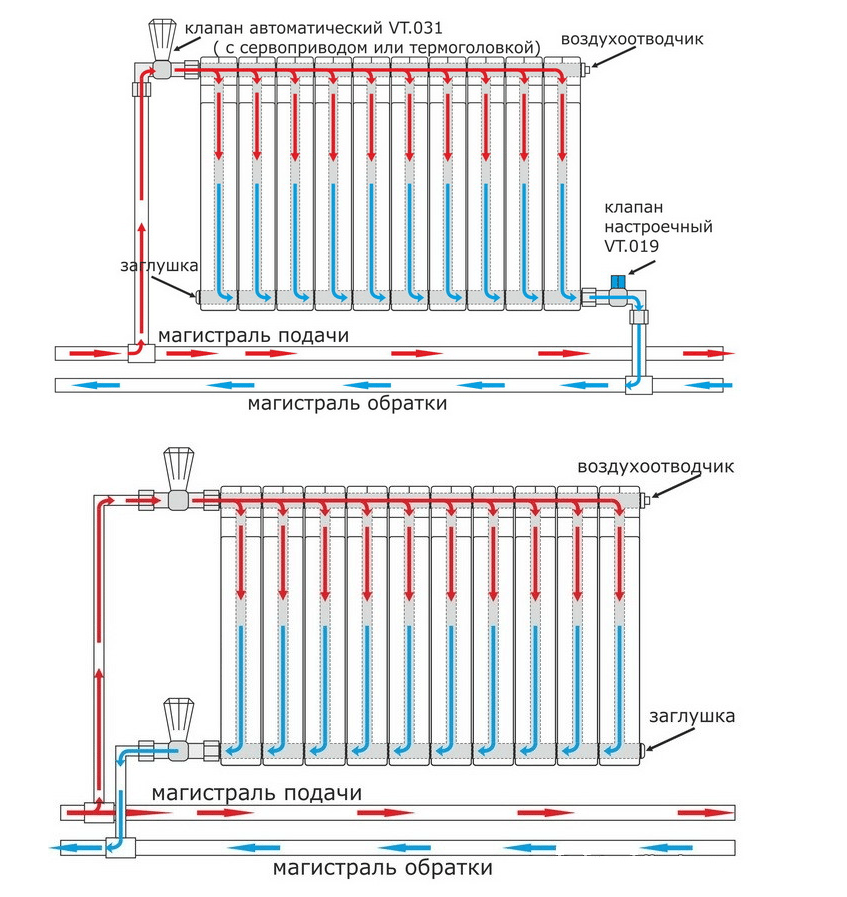

Схема подключения радиаторов к двухтрубной системе отопления. На заметку! Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.
Подключение к системе отопления
Как и для любого обогрева вам понадобится элемент, играющий роль терморегулятора. Обычно это коллектор с регулировочными вентилями.
С их помощью можно полностью или частично закрывать подачу теплоносителя. Существуют как ручные, так и автоматические вентили.
В последних в качестве закрывающих элементов используются термостаты и сервомоторы.
Каждую комнату желательно подключать от своего контура.
Для подключения подводящих трубок к коллектору обрежьте их на необходимую длину. Далее развальцуйте и вставьте затяжную гайку. Потом стопорное кольцо и фитинг.
Подведите все это дело к разъему коллектора и затяните гайку
Обратите внимание, на коллекторе должна присутствовать система воздухоудаления
Краны Маевского здесь не используются. Требуются автоматические воздухоотводчики.
Первый греющий модуль соединяется с коллектором посредством трубок и фитингов аналогично. Здесь главное запомнить, что нижняя трубка – это подача. Верхняя – обратка.
Трубки лучше всего использовать из сшитого полиэтилена. Диаметр трубы – 16мм или 20мм. Резьба на соединениях – ½ дюйма.
Если у вас система повышенного давления, то тогда понадобятся медные или стальные трубы. Рабочее давление системы – 15кгс/см2.
После монтажа или пайки всех стыков, заполняете систему водой и проверяете на отсутствие течи. Если есть возможность проверки всех стыков и соединений под давлением, то знайте, что максимально допустимое опрессовочное давление – 23кгс/см2.
В погонном метре стандартного модуля умещается 0,19л жидкости.
Если все нормально и замечаний нет, защелкиваете на плинтусе верхнюю декоративную планку и наслаждаетесь удобным и функциональным отоплением.
https://youtube.com/watch?v=Llhnu8mVqWk%3F
Водяной теплый плинтус своими руками и его принцип работы:
Как известно, стандартные радиаторы отопления сильно нагреваются и по большей части отдают тепло окружающему воздуху. Плинтусное отопление работает по другому принципу, отопительные приборы монтируются по периметру помещения вдоль стен. В первую очередь нагреваются именно стены, которые уже отдают тепло воздуху. В этом случае, стены выступают в роли теплоаккумулятора.
По большому счету, систему «теплый плинтус» правильнее назвать «теплой стеной», т.к. именно стены прогревают воздух. Человеческий организм чувствует себя лучше в помещении с теплыми стенами и не перегретым, свежим воздухом, чем с перегретым воздухом и холодными стенами.
«Эффект Коанда» — дым как бы прилипает к поверхности.
В основе работы этой системы отопления лежит физическое явление «эффект Коанда», которое было открыто румынским ученым Анри Коандэ. Согласно этому явлению струя воздуха (или жидкости) стремиться как бы «прилипнуть» к поверхности, где существует зона пониженного давления. Именно это и происходит во время работы плинтусного конвектора. Нагляднее всего это можно увидеть на примере дыма поднимающегося из под двери. Дым всегда будет подниматься вверх повторяя все формы двери.
Отопление плинтусного типа работает по принципу неактивной конвекции, для этого в конструкции предусмотрены два проема для прохождения воздуха – один в нижней части, другой в верхней. Холодный воздух затягивается через нижний проем, далее проходя вдоль нагревательных элементов разогревается, выходит через верхний проем и поднимается вверх по стенам. Таким образом тепло равномерно передается помещению от всей площади стен.
