Подготовка, теплоизоляция и работы с черновым основанием
Монтаж обогревательной системы осуществляется только после проведение ряда подготовительных работ, которые направлены на ревизию существующей опорно-несущей системы, корректировку или полную замену различных элементов, защиту и утепление несущей конструкции.
Подготовка начинается с “вскрытия” существующей напольной облицовки и черновой основы. Далее проводят демонтаж старого тепло- и гидроизоляционного слоя, очистку несущих элементов от сопутствующей грязи, плесени и грибка.
После очистки проводится визуальный контроль и степень возможных повреждений. Для изрядно подгнивших балок, следует провести их полную замену. Для небольших изъянов производится частичное замещение, путем выпила пораженного участка и монтированием “вставки” из нового материала.
При сильных перекосах и завалах, следует выровнять несущие опоры путем сооружения специальных подкладок, дополнительной фиксации и усиления металлическими уголками.
Во избежание повторного загнивания и поражения опорных элементов, балки обрабатываются специальными антисептиками или грунтовкой глубокого проникновения. Далее, следует определиться, каким путем будет проводиться монтаж теплого пола, как и каким материалом, будет выполняться дополнительное утепление чернового основания.
Для конструкции пола с шагом несущих балок до 60 см, возможно проведение монтажных работ по существующей конструкции. Для этого в нижней части балок монтируются черепные бруски, которые будут выступать в качестве опор. По черепным брускам набиваются доски, которые будут являться черновой основой.
Для обработки древесины от возможного образования плесени и грибка используют антисептик для внутренних работ
Если монтаж черепных брусков не планируется, то устройство черновой основы можно выполнить путем фиксации досок непосредственно в несущую балку со стороны подпола или подвала. Фиксация брусков может быть выполнена на различной высоте, которая определяется толщиной и материалом для создания теплоизоляции.
Далее все части смонтированной конструкции вновь обрабатываются антисептиком. В пространство между опорными лагами укладывается слой пароизоляции в виде пароизоляционной мембраны. Поверх мембраны производится укладка теплоизоляционного слоя толщиной 15-20 см. Для этого можно использовать минеральную вату, плиты пенополистирола или пеноплекса.
Пространство между теплоизоляцией и первичным полом должно быть не менее 8-10 см. Помимо зазора желательно предусмотреть систему вентиляции, которая будет выполнена в виде отверстий или небольших окошек в подвальном помещении. Для продува непосредственно самого строительного “пирога”, в черновом основании, например у стены, рекомендуется оставить незашитые участки.
Для полов с шагом несущих опор более 60 см рекомендуется провести аналогичные действия с той лишь разницей, что монтаж черепных брусков можно выполнить чуть выше, так как укладка пола, в таком случае, будет выполняться по ЦСП, ДСП или фанере зафиксированной поверх опорных балок. Закладка теплоизоляции выполняется аналогичным образом. Дополнительно поверх утеплителя укладывается еще один слой пароизоляционной мембраны.
Материал по теме: Утепление пола в частном доме своими руками.
Как своими руками сделать пол на даче?
Check Also
В последнее время теплый пол в деревянном доме часто используется в качестве дополнительной возможности отопления жилья. Электрические системы отличаются от многих других высоким уровнем практичности и автономности. Благодаря наличию теплого электрического пола владельцы дома могут …
Баня для любого русского человека представляет собой не просто помывочную, а место, где можно хорошенько отдохнуть и расслабиться с друзьями после тяжелого трудового дня. Как раз по этой причине каждый владелец бани хочет, чтобы это …
Системы теплого напольного покрытия, популярные среди многих людей, сейчас устанавливаются не только в основных жилых помещениях. К примеру, теплый пол в ванной комнате способен значительно повысить уровень комфортного проживания во всем жилище, снижая влажность и …
Многие люди, начиная ремонт в своей квартире, не всегда вспоминают об обустройстве балкона или лоджии. И напрасно, ведь это помещение, надежно и качественно благоустроенное, может стать полноценной дополнительной комнатой, идеально подходящей для отдыха после тяжелого …
Популярность, которую приобрел пленочный теплый пол в последнее время у потребителей, вполне оправдана. Эта инновационная система встроенного отопления предоставляет широкие возможности для оборудования комфортного дома. Она проста в обустройстве, удобна и надежна в эксплуатации. А …
Про теплые полы можно много говорить и спорить. Вредны они или безопасны, оказывает ли отрицательное влияние на организм электромагнитное излучение от работающих нагревателей или нет. Вопросов можно задать множество, но ответ на самый главный из …
Теплый карбоновый пленочный пол Инновационный вариант отопления помещений – теплый пол карбоновый базируется на использовании дальнего инфракрасного излучения. Многочисленные исследования свидетельствуют о том, что такое излучение безопасно для человека. Более того, этот метод обогрева обладает …
В настоящее время в наших домах далеко не редкостью является система тёплых полов. В некоторых случаях они могут выполнять функции системы отопления и вообще существенно повышают уровень комфорта в доме, особенно в зимних условиях. Есть …
Первое, на что стоит обратить внимание, желая обустроить теплый пол – цена комплекта оборудования для обогрева. Также важным моментом является сумма, в которую обойдется монтаж
Стоит учитывать и то, каковы будут затраты при эксплуатации. Стоимость …
Теплый пол Казалось бы, какие могут быть сомнения по вопросу – благо или обуза тёплые полы. Ответ будет однозначный – конечно же, благо. Не оспаривая это утверждение, стоит немного задуматься не только о пользе такого …
Наверное, нет необходимости давать пояснения, что означает словосочетание теплый пол. О его назначении всё ясно из самого названия, тем более, что такие полы не являются редкостью в наше время. А вот о том, как устроен …
Высокая теплоотдача, простата эксплуатации и доступность способствуют тому, что кабельный теплый пол все чаще используется для обогрева квартир и коттеджей. Кабельная система отопления имеет очень высокий КПД, электрический ток практически полностью преобразуется в тепловую энергию. …
Укладка и подключение теплого пола не является сложным процессом в том случае, если мы имеем дела с его электрическими разновидностями. В отличие от довольно громоздкого в установке водяного пола, электрические модели подходят для любых помещений. …
Попытка обустроить в квартире теплые полы всегда сведется к выбору нагревательного элемента. Их существует несколько типов, каждый из которых будет определять всю систему обогрева. Любая из них обладает своими достоинствами и недостатками, но сейчас для …
Ламинат на сегодняшний день является одним из самых популярных видов напольного покрытия. Поэтому многие люди, которые занимаются ремонтом и приобретают данный материал, часто задумываются над тем, как правильно установить теплый пол под ламинат. К выполнению …
Прежде чем выбрать ту или иную систему электрического встроенного обогрева, необходимо выполнить расчет теплого пола. Это позволит получить предварительную информацию о расходах на его обустройство. Можно поручить проектирование теплого пола профессионалам, обратившись в строительную фирму, …
Столбы под лаги
Лаги следует установить на подставки. Но гораздо эффективнее будет, если лаги будут лежать не на столбиках, а на одной общей подставке. Для этого, вдоль стены необходимо уложить своими руками необрезные шпалы. Преимущества таких подставок следующие:
- К ним легче крепить лаги.
- Есть возможность для регулирования.
- Образуется общая конструкция.
- Работы проходят быстрее.
Шпалы можно брать не пропитанные, но обязательно обработать их составом, предохраняющим от гниения. Укладывать их надо на рубероид. Если брать лаги с сечением 100 на 200, то при длине до 8 м, она прогибаться не будет. Значит, такие лаги можно ставить просто на положенные к стене шпалы, без опор по центру.
Подготовка основания: рекомендации для всех случаев
Прежде всего следует правильно выполнить подготовительные работы. В этом случае совершенно исключено применение стяжки. Вместо мокрого бетона используются обычные доски, из которых устраивается основание.
Технические требования, предъявляемые к деревянным конструкциям ограничиваются свойствами этого материала:
- Если используется дуб или бук, то в таком случае толщина настила не превышает 24 мм. Для лиственницы или сосны этот показатель ограничен 22 мм.
- До начала монтажа доски рекомендуется занести в помещение и выдержать в комнатной температуре в течение нескольких дней. В этом случае вероятность деформации дерева снижается до минимума.
Перед тем как монтировать теплый пол на деревянное основание следует особое внимание уделить его подготовке. Если планируется использовать старое основание, все дыры и щели, существующие между досками, тщательно заделываются теплоизоляционными материалами
Для этого рекомендуется использовать обычный пенопласт или минеральную вату. При устройстве нового основания, поверхность его половиц перед монтажом подвергается обработке антисептиками. Все гнилые места, плесень, щели и другие дефекты заранее удаляются с поверхности.
После того как основание готово, между лагами укладываются теплоизоляционные материалы, предотвращающие образование холодных участков. По окончании подготовительного этапа выполняется монтаж выбранной системы теплого пола.
Процедура подключения теплого пола от радиатора
Для врезки нам понадобится только две детали: радиаторный кран, который будет установлен на подачу (он перекрывает ток жидкости в контуре теплого пола), и регулятор температуры РТЛ. Клапан должен быть оснащен термоголовкой, которая реагирует на температуру теплоносителя, а не воздуха в помещении. Выполняем работу в следующей последовательности.
На фото показаны две точки врезки в систему. Сверху проходит труба подачи – в нее врезан серый тройник, а снизу – труба обратки. Тут помимо тройника использованы небольшие отрезки полипропиленовых труб и три угловых тройника на 90 градусов. Оба вывода обращены вверх для удобства подключения. На обратном выходе еще не установлена головка под клапан РТЛ, поэтому начнем работу с ее установки.
При помощи любого уровня отмечаем вертикальную линию, чтобы получить точку крепления. Прикручиваем сюда клипсу-фиксатор для полипропиленовой армированной трубы. Крепится она на дюбель-шурупы или саморезы в зависимости от материала стен.
Впаиваем вывод и сразу фиксируем его в клипсе.
Теперь у нас установлены оба резьбовых вывода под краны. Монтируем их согласно инструкции
В работе обязательно пригодится разводной ключ и уплотнительный материал для резьбовых соединений – сантехнический лен или лента фум. Обязательно обратите внимание на маркировку крана на его корпусе. Стрелочкой будет указано правильное направление движения теплоносителя
Ошибка приведет к некорректной работе системы.
К выводам труб от теплого пола подсоединяются головки – с внутренней резьбой для обратки, и внешней – для подачи. В итоге выводы должны получиться на одном уровне с кранами от труб отопления.
Соединять все выводы мы будем гофрированной стальной трубкой. Это очень надежное решение.
В завершение на кран подачи устанавливаем термоголовку. Существует их очень много разновидностей, главное не ошибиться с типом – об этом мы уже писали.
Усложненный способ
Описанная выше система становится более эффективной, но и сложнее в укладке за счет увеличения количества функциональных элементов.
Начинается все также с теплоизоляционного слоя, но сверху его покрывают алюминиевой фольгой. Использование данного материала повышает степень отражения тепла, что обуславливает концентрацию выделяемого тепла и направление его в помещение. Если не удается покрыть всю поверхность единым листом фольги, то потребуется дополнительно использовать двухстороннюю клеящуюся теплоизоляционную ленту, чтобы соединять нарезанные куски.
Далее укладывается металлическая сетка, используемая обычно для армирования стяжки по деревянным лагам, чтобы упрочнить создаваемую конструкцию. Современный теплый водяной пол по деревянным лагам подразумевает использование не только труб, но и нагревательного кабеля. Использование данного элемента в комплексе с полиэтиленовыми трубами является высокоэффективным. Нагревать такой отопительный контур можно гораздо выше той температуры, которую имеет теплоноситель в основной отопительной системе дома. Также иногда делают теплый пол по грунту в частном доме, что является достаточно неплохим вариантом.
Автономный контроль температуры теплоносителя в отопительном контуре теплого пола осуществляется при помощи собственного датчика, устанавливаемого в гофрированную трубку и подключаемого в специально отведенном месте. Помимо этого в общей системе отопления имеется целый ряд разнообразных датчиков. Они касаются не только теплого пола, но и основного отопительного контура.
Особенности настильной системы
Традиционный вариант пола водяного типа предполагает монтаж труб в стяжку. Заливают ее раствором из бетона с особыми присадками, увеличивающими его теплопроводность.
В результате бетонная подушка становится своеобразным теплоаккумулятором, что дает возможность использовать такое отопление максимально эффективно. Однако у традиционного способа обустройства есть недостатки.
Деревянное основание обладает низкой тепловой инертностью, что мешает системе нормально функционировать. Чтобы исправить этот недостаток монтируются теплоотражающие пластины из металла, обладающего высокой теплопроводностью
Самый очевидный – слишком большой вес бетонной стяжки. При плотности раствора порядка 2000 кг/кв. м она дает значительную дополнительную нагрузку на основание и несущие.
Для железобетонных плит такая нагрузка вполне посильна. Для деревянных перекрытий – запредельна. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая настильная система.
Она выполняется в виде невысокого настила, внутри которого располагаются трубы. Для его обустройства чаще всего используется дерево, но относительно недавно появились и выпускающиеся промышленным способом настилы из полистирола.
Трубы размещаются в пазах, где и закрепляются. Известно, что дерево проводит тепло очень плохо. По этой причине деревянные системы не могут быть эффективным источником тепла.
Для исправления этого недостатка в каждый паз вставляются металлические проводящие тепло элементы. Они же и укрепляют конструкцию. Аналогичные детали есть и в полистирольных настилах с металлическими вставками, материал которых тоже плохой проводник тепла. Таким образом собирается надежная и долговечная отопительная система.
Ее преимуществами перед традиционным аналогом можно считать:
- Небольшой вес настила, который способны выдержать даже деревянные перекрытия.
- Относительно простая сборка, особенно если речь идет о промышленных моделях настилов.
- Отсутствие необходимости ожидания затвердевания бетонной стяжки. Отделочные работы можно производить сразу же по окончании монтажа.
- Полная ремонтопригодность. Для проведения ремонтных работ достаточно поднять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.
Еще одно неоспоримое достоинство настильной системы – многовариантность, что дает возможность реализовывать самые разные ее модификации. Большинство из которых – самоделки. Основной недостаток настильной схемы – быстрое остывание. Пол за короткое время разогревается и так же быстро отдает тепло.
Большой плюс настильного водяного пола – возможность относительно простого ремонта. Чтобы добраться до поврежденного фрагмента, достаточно снять участок напольного покрытия и убрать под ним настил
Собственно, запас тепла ограничен тем, которое находится в жидком теплоносителе в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине настильные системы чаще используют как дополнение к основному отоплению, особенно в холодных регионах.
Деревянный напольный материал – особенности
Деревянные полы являются старейшими, проверенными временем и многими поколениями, надежными, практичными и эстетически привлекательными конструкциями. Современные производители предлагают широчайший ассортимент деревянных полов на любой вкус, цвет и кошелек. Современный материал для устройства финишного покрытия может быть выполнен полностью из древесины или содержать ее в том или ином процентном соотношении. Несомненно, пол из массива дорогих пород древесины надежен и долговечен, он выглядит роскошно и благородно, особенно, если правильно подчеркнуть природный рисунок на его поверхности.
Паркетная доска в интерьере гостиной
Преимущества деревянных полов
Натуральная древесина на полу преображает помещения квартиры, говорит о вкусе ее владельца и достатке. Натуральный природный оттенок создает теплую, уютную атмосферу. Из плюсов деревянного пола отмечают следующее:
- Природное происхождение материала и его уникальная структура положительным образом влияют на создание оптимальных микроклиматических показателей в жилом помещении. Древесина способна поглощать и отдавать влагу, тем самым регулируя влажность в комнате.
- Древесина не вызывает аллергических реакций, она экологически чиста, не содержит и не выделяет в окружающую среду химические соединения и токсины.
- Благодаря неоднородной структуре древесина отлично звуко — и теплоизолирует помещение.
- Широкий выбор фактур, природных рисунков и оттенков позволяет подобрать деревянный пол для любого интерьера.
- Дощатые полы устойчивы к механическим нагрузкам и могут прослужить не один десяток лет при соблюдении технологии укладки.
Ни один искусственный материал не сравнится с богатой, естественной фактурой натуральной древесины
Такие недостатки как скрип и щели между досками при соблюдении технологии подготовки основания и укладки досок не наблюдается. А при использовании шпунтованной доски примыкание отдельных элементов получается максимально плотным, исключающим образование зазоров.
Лакировка поверхности обеспечит влагостойкость и прочность деревянного покрытия
Насколько важна порода древесины
При выборе деревянного пола учитывают не только внешние характеристики материала, но и породу древесины, из которой он изготовлен. На способность сопротивляться воздействиям внешней среды влияет плотность древесины – чем она плотнее, тем устойчивее. В зависимости от эксплуатационных условий подходит материал разного качества:
- В спальне проходимость низкая и риск уронить на пол что-то тяжелое минимален, поэтому можно смело выбрать мягкую породу древесины.
- Гостиная является общей комнатой с высоким уровнем проходимости – здесь принимают гостей и собираются всей семьей, иногда устраивают праздники, поэтому поверхность пола должна быть устойчивой и эстетически привлекательной. В этом случае подойдет покрытие из ореха, ясеня или дуба.
- Кухня и прихожая – особые помещения с серьезными эксплуатационными нагрузками, поэтому материал пола должен быть устойчивым к загрязнениям, влаге, механическим нагрузками температурным перепадам.
- Черновую конструкцию пола выполняют из хвойных пород древесины – этот материал меньше всего подвержен гниению, так как содержит в своем составе природные антисептические вещества.
- Лиственницу, липу и осину используют для устройства пола в ванных, банях и саунах. Эти породы древесины не боятся влаги, не деформируются при температурных перепадах и при нагревании не выделяют смолу.
Дубовый пол на кухне
Необычное напольное покрытие можно получить при использовании экзотических пород древесины, обладающей оригинальным внешним видом и полезными свойствами. Такая древесина устойчива к влаге, является очень твердой и прочной. Для изготовления пола применяют тик, палисандр, лапачо, морадо, мербау, ятоба.
Доска из палисандра
Подготовительные работы
Теплый пол в деревянном доме начинается с установки котла, выбора схемы сбрасывания излишнего давления, а с ним и воды, крепления на стену насоса и коллектора.
Дальнейшая подготовка зависит от статуса здания. Жилое: все подготовительные работы рассматриваются в этом разделе. Новостройка — отнесены к основным монтажным операциям. Установка газового котла возможна внутри жилого здания, в одном из помещений. Для твердотопливных котлов, а также работающих на дизельном топливе нужно отдельное техническое помещение (пристройка, подвал).
Сложнее для домашнего мастера выбрать схему сброса давления. Они бывают с открытым и закрытым контуром. Отметим, что за длительный период работы в строительстве, плюсов у открытой системы специалисты не могут привести. А вот минусы — пожалуйста:
- вынос расширительного бачка в верхнюю точку здания, а это чердак, требует его утепления;
- необходимо постоянно контролировать уровень теплоносителя и регулярно его подливать;
- ограничено давление котла;
- коррозия металла из-за контакта с кислородом.
полностью ограничен контакт с воздухом — нет процессов окисления (ничто не ржавеет); расширительные баки компенсируют не только давление котла, но и расширение теплоносителя под воздействием высоких температур; можно использовать антифриз, что важно, когда в доме не живут постоянно; расширители можно размещать в любом месте, в том числе рядом с котлом; температура кипения теплоносителя, за счет повышения давления смещается с +100oС до +120oС; высокое давление облегчает работу насосов. Вывод: если не хочется проблем в процессе эксплуатации нужно устанавливать закрытую систему компенсации расширения воды
Вывод: если не хочется проблем в процессе эксплуатации нужно устанавливать закрытую систему компенсации расширения воды.
Закрытая система водяного отопления.
На следующем этапе на стену крепятся насос и коллектор. С ними соединяется котел. Подключение производится трубами большего диаметра.
Подготовительные работы в жилом доме
Непосредственно перед сборкой системы отопления в жилом доме нужно:
- из помещения вынести мебель;
- снять плинтуса;
- удалить старое напольное покрытие;
- провести ревизию древесины в черновом полу;
- заменить гнилые элементы, дополнительно прикрепить к черепному бруску доски и т.д.;
- заделать щели между досками и дырки от выпавших сучков;
- обработать дерево антисептиком;
- загрунтовать поверхность;
- провести гидроизоляционные работы. Подробная инструкция находится в работе «Гидроизоляция пола в деревянном доме».
Более подробно о подготовке основания пола для дальнейших работ можно посмотреть здесь.
Выбор между водяным и электрическим теплым полом
Если производится устройство теплого пола в деревянном доме, то очень важно определиться с типом монтируемой системы. Зависит это от ряда различных условий и факторов:
Зависит это от ряда различных условий и факторов:
- особенности укладки «пирога» пола;
- разновидность перекрытия;
- изношенность перекрытия;
- особенности помещения, в котором будет осуществляться подогрев;
- предназначенность системы подогрева: основная или дополнительная.
В целом производить подогрев пола в частных домах можно системами двух основных видов:
- электрический теплый пол – в основе лежит нагревательный элемент: кабель, стержень, мат. Тепловая энергия выделяется посредством подачи электрического тока. Монтаж может осуществлять не только под сухую стяжку, но и под жидкий раствор, поскольку после высыхания стяжка будет абсолютно безопасной для функционирования электрических элементов (подробнее: «Электрический теплый пол на деревянный пол – варианты обустройства»). Под такую систему укладывают различные отражающие слои, которые повышают эффективность прогревания. Поверх нее могут располагаться самые разные напольные покрытия;
- водяной теплый пол – состоит из обычного отопительного контура, состоящего из полиэтиленовых или металлопластиковых трубопроводов, подключаемых к основному отопительному контуру дома или нагревательному котлу. Монтировать такую систему можно под бетонную стяжку, либо создавать сухой теплый пол в деревянном доме со вставкой специальных пластин между линиями контура, повышающими мощность обогрева.
Если рассматривать визуальную составляющую, то естественно проводка лучше вписывается в интерьер помещения, чем трубопроводы. На фото и при визуальном осмотре кабель практически незаметен.
Виды теплых полов
Многолетняя практика использования технологии «теплый пол» показала ее эффективность: равномерное распределение тепла по всей площади помещения и экономичный расход энергии. Существуют некоторые ограничения: нагревать напольное покрытие более 30-40 ̊С не рекомендуется, это создаст определенный дискомфорт при ходьбе, можно обжечь босые ноги.
Сделать грамотный расчет отопительной системы с учетом теплопотерь самостоятельно сложно. Это делают высококвалифицированные инженеры-теплотехники, при этом учитываются многие параметры:
- объем помещения;
- толщина и вид стройматериалов стен и напольного покрытия;
- климатическая зона;
- среднегодовая температура, розы ветров и многое другое.
Стоят такие расчеты недешево, легче в частном доме своими руками установить теплый пол, воспользовавшись уже наработанной статистикой. Практика показывает, что на севере России в кирпичных зданиях с толщиной несущих стен 60 см теплый пол используется как дополнительный подогрев. В средней полосе и южных районах можно применять эти технологии в качестве основной системы отопления.

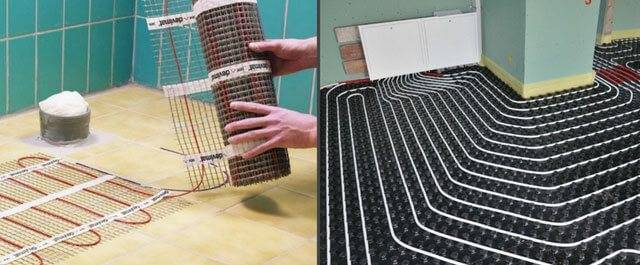

Существует две основных конструкции теплых полов:
- водяной теплый пол, где прокладываются трубы с циркулирующим по ним жидким теплоносителем;
- под напольные покрытия укладываются греющие электрические кабели или пленки.
Точный расчет и планировка схемы укладки труб или греющих кабелей производятся с учетом того, какой вид теплых полов устанавливается, и на каком объекте.
Устройство теплого пола и расчет количества тепла, необходимого для пола в частном доме в определенном помещении, делаются исходя из практического опыта. Укладка кабеля или труб длиной 3-5 метров на 1 м2 с шагом не более 30 см позволяет выделяться теплу 60-80 кВт/м2. Этого достаточно для отопления жилого частного дома. В помещениях обеспечивается температура до 25 ̊С в средней полосе и на юге России с хорошо утепленными стенами и окнами.
