Делаем тепловой насос своими руками
Да, тепловые насосы действительно стоят дорого, даже если устанавливать их своими руками, поэтому не каждый может позволить себе такую покупку. Но можно изготовить его своими руками, используя детали б/у или те, которые есть в хозяйстве.
Тепловой насос можно сделать из деталей, имеющихся в хозяйстве
Если планируется установка в старом здании, то для начала нужно проверить состояние счетчика и электропроводки. Порядок работ следующий.
Шаг 1. Первое, что вам нужно сделать – купить компрессор. Более дешевый вариант – найти компрессор от старого кондиционера. Он идеально подходит для изготовления насоса. Крепить деталь к поверхности стены следует, используя крепежи-кронштейны (модель L 300).
Нужен компрессор
Шаг 2. Затем необходимо изготовить конденсатор, для чего потребуется стальная емкость V=100 л. Ее необходимо разрезать пополам, а внутрь поместить медный змеевик подходящего диаметра с толщиной стенок более одного миллиметра.
Конденсатор изготавливаем из нержавеющего стального бака
Изготовление змеевика
- Возьмите обычный использованный толстостенный баллон (например, газовый) и аккуратно намотайте на него трубку, чтобы дистанция между соседними витками была подходящей.
- Затем каждый из витков трубки нужно зафиксировать. Для этого понадобится перфорированный профиль (уголок из алюминия), крепящийся к змеевику таким образом, чтобы напротив каждого отверстия располагался виток. Благодаря этому вы укрепите конструкцию и откорректируете шаг витков.
Змеевик
Еще один пример готового змеевика
Шаг 3. Когда закрепите змеевик, половинки емкости нужно сварить обратно.
Шаг 4. Далее изготовьте испаритель. Для него понадобится еще одна емкость из пластика, литров на 70. В нее также монтируется змеевик, вот только диаметр трубы должен быть поменьше. Испаритель крепите к стене, используя все те же кронштейны типа «L» нужного размера.
Изготовление испарителя
Шаг 5. Следующий этап заключается в привлечении специалиста. Дело в том, что самостоятельно сварить трубы и закачать фреон непросто, особенно при отсутствии необходимых знаний. Эксперт по ремонту холодильников отлично с этим справится.
Шаг 6. Итак, «стержень» системы уже готов, осталось подсоединить его к распределителю и заборнику тепла. И если с распределителем проблем нет, то на заборник придется потратить немало сил и времени. Конечно, лучше опять же обратиться к специалисту, но давайте попытаемся разобраться, как сделать все своими руками.
Водяной тепловой насос в сборе
Особенности установки различны для каждого из типов тепловых агрегатов.
Вертикальные насосы, относящиеся к категории «грунт-вода»
В этом случае растраты неизбежны, так как нужно пробурить скважину, а сделать это без бурильной установки невозможно. Глубина скважины должна составлять минимум 50 и максимум 150 метров. В готовую скважину опускаете геотермальный зонд, который впоследствии подключается к насосу.
Вертикальные насосы, относящиеся к категории «грунт-вода»
Насосы типа «грунт-вода» горизонтальные
Для горизонтальных систем потребуется коллектор, изготовленный из труб. Такой коллектор должен размещаться ниже уровня замерзания грунта, который зависит от климатических особенностей местности, но зачастую не превышает 1.5 метра.
Насосы типа «грунт-вода» горизонтальные
Для установки коллектора снимите верхний слой почвы. Можно использовать для этого спецтехнику или сделать все лопатой, что значительно дешевле. После укладки труб засыпьте землю обратно.
Есть другая технология укладки труб – вырыть для каждой отдельную канаву. Таких канав должно быть несколько и все они должны размещаться ниже уровня промерзания почвы. Помещаем в них трубы, засыпаем.
Технология «вода-вода»
Соединение коллектора производите на суше, применяя ПНД-трубы. После этого заливаете в систему теплоноситель и перемещаете к воде. Коллектор желательно погружать в центральную часть водоема или же просто на нужную глубину.
Технология «вода-вода»
Насосы класса «вода-воздух»
Как упоминалось выше, для такого рода насосов никакие масштабные работы не требуются, ведь тепло извлекается из воздуха. Нужно только подобрать место – крыша здания, к примеру – и установить коллектор. Далее последний подключается к отопительной системе.
Насосы класса «вода-воздух»
На этом изготовление и монтаж теплового насоса закончен. Надеемся, что статья была действительно полезной для вас!
Виды геотермального теплоснабжения дома
Схема геотермального отопления
Перед тем как делать геотермальное отопление загородного дома своими руками следует провести ряд предварительных мероприятий. Прежде всего — найти оптимальный способ расположения труб первичного контура.
Главным условием при этом является температура среды, где будут расположены магистрали. Она не должна быть ниже +7°С. На практике для этого выполняют монтаж трубопроводов в грунт. В некоторых случаях в качестве основной среды может выступать водоем или река. Однако отзывы о геотермальном отоплении дома такого типа зачастую говорят о низкой эффективности в зимний период.
Для правильной организации альтернативного теплоснабжения необходимо выполнить следующие действия:
Рассчитать оптимальную мощность. Если геотермальное отопление частного дома будет в качестве основного – его номинальная мощность должна обеспечить нагрев воздуха во всем здании.
Провести анализ состава грунта и глубину его промерзания. От этого зависит выбор схемы расположения труб первичного контура.
Определить месторасположение теплового насоса. Для минимизации тепловых потерь геотермальные системы отопления своими руками обустраиваются в отдельном помещении – подвале или хозяйственной постройке
Важно, чтобы температура в нем была не ниже +14°С.
Несоблюдение этих простых правил может привести к неправильной работе системы
Нередко отзывы владельцев геотермального отопления указывают на важность первичного анализа и подбор правильного оборудования
Для обеспечения бесперебойной работы системы необходима установка автономного источника электропитания – генератора.
С горизонтальным размещением
Наименее трудоемкий способ установки труб первичного контура является горизонтальным. Они располагаются на глубине от 0,5 до 3 м. Для уменьшения площади магистрали располагаются витками. Но при этом расстояние до каждой должно быть не менее 20 см.
До того как сделать геотермальное отопление — проводится первичный анализ состояния грунта. Сначала определяется его теплоотдача. Она может составлять от 20 до Вт/м². Исходя из этого рассчитывается общая протяженность первичного контура.
Кроме этого следует выполнить такие действия:
- Проверка уровня промерзания почвы. Глубина залегания труб должна быть ниже этого показателя;
- Грунтовые воды. Для их естественного удаления в период больших паводков на дно котлована засыпается песчаный слой;
- Выбор материала изготовления трубопроводов. Он должен быть достаточного гибок и механически надежен. Для геотермального отопления в Европе чаще всего используют трубы из сшитого полиэтилена.
Если важным является вопрос, сколько стоит геотермальная система отопления – то горизонтальное расположение поможет существенно снизить текущие затраты на монтаж системы. При установке нескольких первичных контуров необходим монтаж входного и выходного коллекторов.
С вертикальными трубопроводами
Вертикальная схема работы
Учитывая основные принципы работы геотермального отопления дома во время проектирования необходимо добиться максимального нагрева теплоносителя от земли. Это можно сделать только при установке вертикальных магистралей.
Для организации геотермального отопления загородного дома своими руками вертикального типа необходимо сделать скважины, глубиной от 30 до 100 м. В них помещаются трубопроводы первичного контура.
Такая схема более трудоемка, чем вертикальная, но имеет ряд преимуществ:
- Большая глубина залегания магистралей. В этом случае теплоотдача окружающей среды повышается на 25-30% — до 70 Вт/м²;
- Небольшая площадь для монтажа;
- Практически отсутствует зависимость от промерзания грунта.
Кроме этого способа нередко применяют основные принципы работы геотермального отопления для горячего водоснабжения в летний период. Для этого первичный контур помещают в воду — озеро или реку.
Перед бурением скважин необходимо сделать анализ почвы и определить оптимальную глубину. Состав почвы напрямую скажется на трудоемкости процесса.
Характеристики
На отоплении и водоснабжении частного дома хочется сэкономить большинству рачительных хозяев. Для таких целей подходит тепловой насос.
Его вполне возможно соорудить своими руками, хорошо при этом сэкономив − заводской прибор стоит очень недешево.
Свойства и устройство
Прибор имеет внешний и внутренний контур, по которым движется теплоноситель. Составляющие стандартного прибора: тепловой насос, устройство для забора и устройство для распределения тепла. Контур изнутри состоит из компрессора с питанием от сети, испарителя, дроссельного клапана, конденсатора. Используют также в приборе вентиляторы, систему труб, геотермальные зонды.
Преимущества теплонасоса:
- не выделяет никаких вредных веществ, абсолютно экологичный;
- нет затрат на покупку и доставку топлива (электроэнергия затрачивается только на перемещение фреона);
- нет необходимости дополнительных коммуникаций;
- абсолютно пожаро — и взрывобезопасный;
- полноценное отопление зимой и кондиционер летом;
- сооруженный тепловой насос своими руками – это автономная конструкция, требующая минимум усилий по управлению.
Принцип действия тепловых насосов
Стоит отметить, что практически любая среда обладает тепловой энергией. Почему бы не использовать возможное тепло для отопления своего дома? Поможет в этом тепловой насос.
Принцип работы теплового насоса таков: тепло передается теплоносителю от источника энергии с низким потенциалом. На практике же все происходит следующим образом.
Теплоноситель проходит через трубы, которые зарыты, к примеру, в земле. Потом теплоноситель попадает в теплообменник, где собранная тепловая энергия передается на второй контур. Хладагент, который расположен во внешнем контуре, нагревается, и превращается в газ. После этого газообразный хладагент проходит в компрессор, где сжимается. Это приводит к тому, что хладагент еще больше нагревается. Горячий газ идет в конденсатор, а там тепло переходит к теплоносителю, который уже обогревает сам дом.
Геотермальное отопление дома: принцип работы
Холодильные системы устроены по такому же принципу. Это значит, что холодильные установки могут использоваться для охлаждения воздуха в помещении.
Виды тепловых насосов
Существует несколько видов тепловых насосов. Но чаще всего устройства классифицируются характером теплоносителя на внешнем контуре.
Устройства могут черпать энергию с
- воды,
- грунта,
- воздуха.
Полученная энергия в доме может применяться для отопления помещения, для нагревания воды. Потому и различают несколько видов тепловых насосов.
Тепловые насосы: грунт — вода
Самый лучший вариант альтернативного отопления – получение тепловой энергии из грунта. Так, уже на глубине шести метров земля имеет постоянную и неизменную температуру. В качестве теплоносителя в трубах используется специальная жидкость. Наружный контур системы выполняется из пластиковых труб. Трубы в грунте могут размещаться вертикально или горизонтально. Если трубы размещаются горизонтально, то необходимо выделять большую площадь. Там, где трубы устанавливаются горизонтально, невозможно использовать земли для сельскохозяйственных нужд. Можно только устраивать газоны или сажать однолетние растения.
Чтобы устроить вертикально трубы в грунте, необходимо сделать несколько скважин глубиной до 150 метров. Это будет эффективный геотермальный насос, так как температура на большой глубине у земли высокая. Для передачи тепла применяются глубинные зонды.
Тип насоса «вода — вода»
Кроме того, тепло можно получать из воды, которая находится глубоко под землей. Могут использоваться водоемы, грунтовые воды или сточные воды.
Стоит отметить, что принципиальных отличий между двумя системами нет. Самые малые затраты требуются тогда, когда создается система получения тепла из водоема. Трубы нужно наполнить теплоносителем и погрузить в воду. Более сложная конструкция нужна для того, чтобы создать систему получения тепла из грунтовых вод.
Насосы «воздух — вода»
Можно собирать тепло и с воздуха, но в регионах, где очень холодные зимы, такая система не эффективна. В то же время монтаж системы очень простой. Вам понадобится только выбрать и установить нужное устройство.
Еще немного о принципе действия геотермических насосов
Для отопления очень выгодно использовать тепловые насосы. Дома, площадь которых имеет более 400 квадратных метров, очень быстро окупают затраты на систему. Но если ваш дом не очень большой, то можно сделать систему отопления своими руками.
Сначала нужно купить компрессор. Подойдет устройство, который оснащен обычный кондиционер. Его крепим на стене. Конденсатор можно изготовить самому. Нужно сделать из медных труб змеевик. Его помещают в пластиковый корпус. Испаритель также устанавливается на стене. Пайку, заправку фреоном и тому подобные работы должен выполнять только профессионал. Неумелые действия не приведут к хорошему результату. Мало того, можно получить травму.
Перед тем, как запустить в работу тепловой насос, необходимо проверить состояние электрификации дома. Мощность счетчика должна быть рассчитана на 40 ампер.

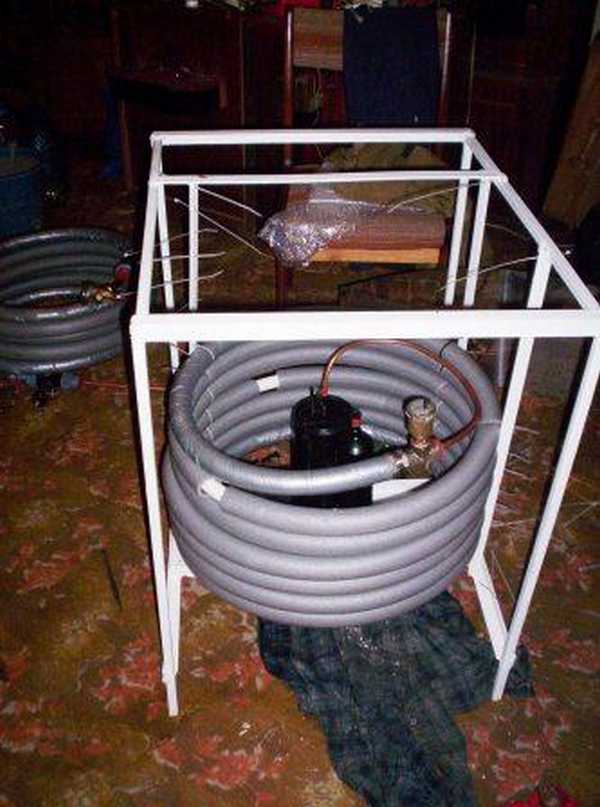

Самодельный тепловой геотермальный насос
Отметим, что не всегда созданный своими руками тепловой насос оправдывает ожидания. Причина тому – отсутствие правильных тепловых расчетов. Система имеет малую мощность, а также растут затраты на обслуживание
Поэтому важно провести точно все расчеты. опубликовано econet.ru
Виды теплонасосов: нюансы работы теплообменника фреон-вода
Природный источник энергии может представлять собой систему скважинного типа, грунтового или водоемного. Каждый вариант уникальный. Отличается принцип работы и монтаж.
Когда источником энергии является скважина, необходимо пробурить соответствующее отверстие в земли. В 1 м источника можно добыть 50-60 Вт энергии. Для нормальной работы теплонасоса потребуется 20 м.
Особенности получения энергии со скважины:
- Главные плюсы – компактность и большая теплоотдача;
- Минус – сложности при бурении скважины.
Когда источником тепла выступает грунт, то труба залегает на глубину ниже уровня промерзания земли. Для укладки трубы можно вырыть котлован или траншею.
Если поблизости размещены водоемы, то можно положить трубу в источник воды. Главное требование – достаточная глубина. В 1 кв м воды можно получить 30 Вт энергии. Для фиксации труб на глубине к ним прикрепляется груз.
В некоторых случаях в качестве источника используют воздух. Такой насос содержит хладагент. В этом случае подходит фреон из холодильника. Вещество забирает тепло из воздуха и отдает помещению.
Контроллер для теплового насоса и другие элементы системы вода-вода
Трубы помещаются в ближайший водой в достаточно глубиной
Важно, чтобы вода полностью не промерзала. Конденсатор подключается к отопительной системе дома
Сама работа имеет 4 этапа.
Этапы работы насоса вода-вода:
- Хладагент принимает тепло от внешнего источника, нагревается и закипает;
- Фреон в виде газа поступает в компрессор, там он сжимается под давлением;
- Теплоотдача отопительной системе, хладагент снова принимает жидкое состояние;
- Фреон возвращается на изначальные позиции и готов к принятию тепла.
Главное в данной системе – компрессор. Фреон не сможет самостоятельно сконденсироваться, если в доме высокая температура. Для этого потребуется повышенное давление, что и выполняет данный элемент.
Так теплонасос берет наружное тепло, добавляет собственное, а также нагревается в компрессоре. Водный источник охлаждается, а дом обогревается. Автоматику работы гарантирует контроллер. Все данные отмечены на датчиках давления и температуры.
Советы по выбору системы
Монтаж оборудования типа «земля-вода» обходится дороже всех остальных вариантов, потому что требует глубинных земляных работ при вертикальном расположении оборудования или большой свободной площади участка при горизонтальной прокладке коммуникаций.
Эти параметры ограничивают использование системы и существенно снижают ее привлекательность.
Установка насоса «вода-вода» тоже имеет некоторые ограничения. Если рядом есть доступный водоем, можно разместить систему в нем. Отсутствие открытых вод повлечет за собой бурение скважин и отводных колодцев, что тоже стоит не дешево.
Насос «воздух-вода» не представляет проблем с установкой, и может корректно работать даже в многоквартирных домах, но при суровых зимах с низкими температурными показателями его эффективность падает и для ее поддержки требуется параллельный источник энергии.
Однако, обустройство геотермального отопления в итоге окупает свои затраты и начинает вырабатывать бесплатный ресурс, позволяя владельцам жить в максимально удобных, приятных и комфортных условиях, не тратя при этом больших средств на коммунальные услуги.
Из опыта эксплуатации сделанного своими руками теплового насоса
Как показала практика использования, производительность представленного варианта невелика: 2,6-2,8 кВт. Говорить о высокой эффективности данного теплового насоса не приходится: на площади 60 м2 при -5 oC на улице, сам он поддерживает +17oC. Но система считалась и монтировалась под котел — радиаторы, при входящей температуры +45oC, больше выдать просто не могут. Система в доме работала старая и количество радиаторов не увеличено, но пока в холода догревались печкой.
Если в конструкцию добавить регенеративный теплообменник, это повысит эффективность на 10-15%. Учитывая то, что затраты невелики, можно делать. Понадобиться две медные трубки по 1,5 метра. Одна диаметром 22 мм, вторая — 10 мм. На более тонкую для увеличения площади теплообмена, наматывается 4-х жильный проводник (длина 3-4 метра, диаметр 4 мм), концы его припаиваются к трубке, чтобы не разматывались. Трубка с намотанной проволокой аккуратно вставляется в трубку большего диаметра. Ее нужно установить между компрессором и испарителем. Доработка незначительная, но довольно ощутимо повышает эффективность. Правда, при определенных условиях небезопасная: в компрессор может попасть теплый фреон, что приведет к выходу его из строя.
Доработка схемы: можно добавить регенеративный теплообменник, что поднимет производительность примерно на 15-20%
Второй вариант повышения эффективности, более безопасный и не менее эффективный — встроить дополнительный теплообменник для подогрева воды или гликоля.
На что обратить внимание, если вы решили делать тепловой насос своими руками. Есть несколько вещей, о которых узнать можно только на опыте:
- Пусковые токи конкретно этой установки были очень даже приличными. Не всегда ресурсов сети хватало для запуска установки. Потому, если делать серьезную установку, лучше брать трехфазный компрессор, и подводить, соответственно, трехфазный ввод. Да, недешево, но для стабильного старта однофазного компрессора требуется электронный стабилизатор приличной мощности, что тоже дешевым не назовешь.
- Тепловой насос на готовой радиаторной системе не даст нормальной температуры в помещении. Они рассчитаны на другую температуру теплоносителей, которую эти установки, тем более самодельные, дать в состоянии крайне редко. Потому или модернизируйте систему (добавив как минимум столько же секций радиаторов), или устанавливайте водяные полы.
- Если в колодце есть три кольца воды, это не значит, что дебет у него большой. Нужно знать, сколько он в состоянии давать воды при постоянном ее отборе.
Особенности установки приборов
При монтаже агрегата важно учитывать расположение внешнего контура, в зависимости от чего, и проводится тот или иной вид монтажа. Так:
- для насосов «воздух-вода» внешний контур с трубами располагают на стене или крыше здания, а сам прибор внутри помещения;
- если устанавливается геотермальный насос, то расположить агрегат можно вертикально (выкапывается скважина до 100 метров в глубину, куда помещается зонд) или горизонтально (в траншею или котлован полутораметровой глубины трубы укладываются параллельно друг другу).
- при монтаже насосов типа «вода-вода» внешний контур располагают в водоеме, на его дне.
Самостоятельная установка альтернативной системы отопления частного дома тепловым насосом, изготовленного своими руками, верный способ сэкономить и обеспечить себе комфортные условия.
Как сделать тепловой насос Френетта в домашних условиях, посмотрите в видеосюжете.
Особенности тепловой системы воздух-вода
Тепловой насос, которому посвящена эта статья, в отличие от других модификаций подобного устройства (в частности, вода-вода и грунт-вода), обладает рядом достоинств:
- экономит электричество;
- для установки не потребуются масштабные земельные работы, бурение скважин, получение специальных разрешений;
- если подключить систему к солнечным батареям, то можно обеспечить полную ее автономность.
Веское преимущество тепловой системы, извлекающей энергию ветра и передающей ее воде, заключается в стопроцентной экологической безопасности.
Перед тем, как приступать к конструированию насоса, необходимо выяснить, в каких случаях система проявляет себя максимально эффективно, а когда ее использование нецелесообразно.
Тепловая насосная система, извлекающая энергию из воздушной массы, может использоваться для подогрева всех видов теплоносителей, применяющихся на территории СНГ: воды, воздуха, пара
Специфика применения и работы
Тепловой насос продуктивно работает исключительно в температурном диапазоне от -5 до +7 градусов. При температуре воздуха от +7 система будет вырабатывать больше тепла, чем необходимо, а при показателе ниже -5 – недостаточно для обогрева. Это связано с тем, что концентрированный фреон, находящийся в конструкции, закипает при температуре -55 градусов.
Теоретически система может вырабатывать тепло и в 30-градусный мороз, но его будет недостаточно для обогрева, ведь теплопроизводительность напрямую зависит от разности температуры кипения хладагента и температуры воздуха.
Поэтому жителям Северных регионов, где холода наступают раньше, эта система не подойдет, а в домах Южных областей она сможет эффективно прослужить несколько холодных месяцев.
Если в помещении установлены стандартные батареи, то тепловой насос будет работать менее эффективно. Лучше всего устройство воздух-вода сочетается с конвекторами и иными радиаторами с большой площадью, а также с системами «теплый пол», «теплые стены» водного типа.
Также само помещение должно быть хорошо утеплено снаружи, обладать встроенными многокамерными окнами, обеспечивающими лучшую теплоизоляцию, чем обычные деревянные или пластиковые.
Тепловой насос лучше всего взаимодействует с водяной системой «теплый пол», не требующей нагрева теплоносителя свыше 40 – 45º С
Самодельный тепловой насос сможет эффективно обогревать дома площадью до 100 кв. м и гарантировано выдавать мощность в 5 кВт. Следует понимать, что фреон невозможно залить достаточно качественно в конструкцию, созданную в бытовых условиях, поэтому следует рассчитывать на температуру его кипения до -22 градусов.
Устройство домашней сборки идеально подойдет для снабжения теплом гаража, теплицы, подсобных помещений, небольшого частного бассейна и др. Система обычно используется в качестве дополнительного обогрева.
Электрокотел или иное традиционное оборудование для отопительного сезона потребуется в любом случае. Во время сильных морозов (-15-30 градусов) тепловой насос рекомендуется выключать, чтобы избежать растрат электроэнергии, ведь в этот период его эффективность составляет не больше 10%.
Тепловые насосы поставляют достаточное количество энергии для обогрева воды в крытых частных бассейнах (+)
Принцип действия системы
Рабочее вещество в конструкции – воздух. Через наружный блок, устанавливающийся на улице, кислород по трубам поступает в испаритель, где взаимодействует с хладагентом.
Фреон под действием температуры становится газообразным (поскольку закипает при -55 градусах) и в нагретом виде под давлением поступает в компрессор. Устройство сжимает газ, тем самым увеличивая его температуру.
Горячий фреон поступает в контур накопительного бака (конденсатора), где происходит отдача тепла воде, которую впоследствии можно использовать для организации отопления и ГСВ. В конденсаторе фреон лишается только части своего тепла, и все еще находится в газообразном состоянии.
Проходя через дроссель, хладагент распрыскивается, в результате чего его температура понижается. Фреон становится жидким и в таком виде переходит в испаритель. Цикл повторяется.
На рисунке схематически показана реализация принципа элементарного теплового насоса, разделенного компрессором и расширителем на два контура – высокого и низкого давления
Желающим самостоятельно соорудить тепловой насос из бросовых материалов и отслужившей техники, к примеру, из старого холодильника, поможет информация, изложенная в рекомендуемой нами статье.
Система воздух-воздух
Если разобраться, то в любой среде, которая имеет температуру выше нулевой, можно добыть тепло. Если же воздух нагревается около 10-13C, то тут проблем быть вовсе не должно, но для этого понадобится специальное устройство, а именно система, способная отнимать тепло у окружающей среды и передавать его помещению.
Специалисты говорят о том, что воздушный тепловой насос является самой простой и недорогой конструкцией, но в то же время наиболее неэффективной для обогрева. Если на улице сильный мороз, хорошо прогреть помещение не удастся, а это огромный минус. По виду тепловой насос воздух-воздух напоминает сплит, но без компрессора, а лишь с пластинчатым теплообменником и вентилятором.
Как сделать тепловой насос для отопления дома своими руками
До того, как приступать к изготовлению или даже расчету теплового насоса для отопления дома, следует проверить имеющуюся электропроводку или, если дом находится на стадии строительства, внести соответствующие коррективы в проект электрообеспечения. Дело в том, что у насоса достаточно высокие пусковые токи – около 40 А. Если электросчетчик и проводка не в состоянии выдержать такие напряжения, то от идеи установки придется отказаться до того, как электропроводка не будет приведена в соответствие с требованиями. Это касается не только самодельных тепловых установок, но и насосов промышленного производства.
Еще одно, что необходимо сделать до начала работ и закупки комплектующих: составить проект и рассчитать необходимую мощность и конфигурацию теплового насоса. Обычно для старых построек, в которых не использовались современные теплоизоляционные материалы, требуется 75 Вт/м2, при наличии современной теплоизоляции тепловая потребность существенно падает и составляет примерно 50 Вт/м2. Лучше всего, если здание строилось с применением специальных технологий, ориентированных на максимальное снижение теплопотерь и экономию энергии: в этом случае тепловая потребность составит всего лишь 30 Вт/м2.
Когда все необходимые расчеты проведены, а проект составлен, можно приступать к изготовлению теплового насоса для обогрева дачи или дома своими руками. Некоторое оборудование придется купить (как, например, компрессор от кондиционера), некоторое – изготовить (как, к примеру, конденсатор). Потребуется и бак из нержавеющей стали, и медные трубки, и умение осуществлять сварочные работы. В Интернете имеется много описаний изготовления теплового насоса, которые снабжены подробными схемами, пошаговыми фотографиями и даже видео – для человека, умеющего обращаться с инструментами, не составит труда, используя такое видео или пошаговые фотографии, изготовить нужное оборудование.
Максимальные затраты ожидают тех, кто пожелает установить насос грунт-вода с вертикальным исполнением – тут придется заплатить за использование буровой установки, так как минимальная необходимая глубина скважины составляет 50 м, но может доходить и до 150 м. При горизонтальном исполнении такого устройства земляные работы можно выполнить и самостоятельно. Правда, придется перекопать значительную территорию, но зато бесплатно.
Проще всего будет тем, кто решит обойтись насосом воздух-вода: тут потребуется всего лишь выбрать место на придомовой территории и установить на нем оборудование.
Практика показывает, что большинство умельцев прекрасно справляются с самостоятельным изготовлением теплового насоса даже самой сложной конфигурации, а некоторые даже умудряются сами закачивать фреон в систему. Однако, если вы не являетесь настоящим специалистом в этой области, то лучше для закачки фреона вызывать настоящего мастера по холодильному оборудованию. За его услуги придется заплатить, но зато вы будете точно уверены в качестве выполненных работ – а это один из очень важных моментов при использовании подобных устройств.
Итоги
Несомненно, стоимость теплового насоса из кондиционера в разы ниже готовых заводских вариантов, даже китайского производства. Но нюансов тут море: нужно позаботиться об источнике и количестве подаваемого тепла, правильно рассчитать длину теплообменников (змеевиков), установить автоматику, обеспечить гарантированное питание, и т.д. Но если вы в состоянии решит эти проблемы, то это, несомненно, выгодно. Позволим дать вам совет: в первый год очень желательно иметь резервное отопление, а испытания и пробный пуск, лучше проводить еще летом, чтобы было время на доработку агрегата до начала отопительного сезона.
Выводы и полезное видео по теме
У нас тепловые насосы пока еще не особенно распространены, однако уже можно найти умельцев, способных поделиться опытом самостоятельного изготовления подобных систем. Предлагаем подборку полезных видеоматериалов.
Особенности подключения, эксплуатации самодельного теплового насоса:
Видеоотзыв о работе самодельной отопительной системы из кондиционера:
Схемы обогрева с теплонасосами не всегда рентабельны и удобны, поэтому обязательно взвесьте плюсы и минусы отопления этого типа.
Если придете к выводу, что такая система подойдет для вашего дома, не торопитесь тратить огромные суммы на готовую установку и соберите конструкцию самостоятельно. Это не так уж и сложно, требует гораздо меньших денежных вложений, а эффект может превзойти все ожидания.
Собираетесь собрать тепловой насос собственноручно, но не знаете с чего начать? Или может уже доводилось собирать подобную конструкцию и есть необходимые знания, которыми вы можете поделиться с нашими читателями? Оставляйте, пожалуйста, комментарии, задавайте вопросы в расположенном ниже блоке.
Рассмотрим варианты изготовления теплового насоса своими руками
