Нюансы

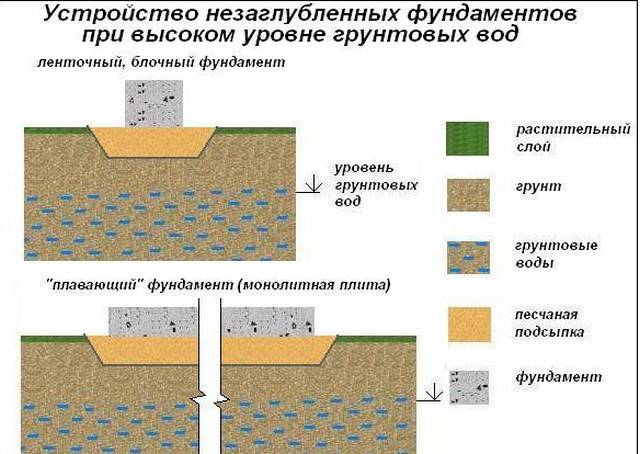

На болотистых грунтах в принципе возможно сооружение мелкозаглубленного ленточного фундамента. Но в этом случае допускается строительство только каркасных или других облегченных конструкций, т. к. такой фундамент на болотистых почвах не способен выдержать значительные нагрузки. Кроме того, под ленту потребуется выполнить подсыпку по примеру плитного фундамента. Использование такого решения допускается только после качественно проведенных исследований в отношении пластов грунта, которые есть в конкретной местности.
Если у хозяина возникает необходимость в строительстве подвального помещения в болотистой местности, тогда первым делом обязательно выполняются полноценные геологические изыскания. Если не воспользоваться подобными услугами, то самой простой проблемой, который может возникнуть впоследствии будет подтопление подвала. Худшим развитием событий станет полное разрушение фундамента. Если в процессе исследований становится понятным, что дно находится на уровне до 2,5 метра, тогда первым делом выкапывается котлован ниже уровня промерзания грунта.
В процессе делается откачка воды и устанавливается дренажная система по периметру фундамента под здание. Вывозится верхний слой грунта, т. к. он не может быть использован в строительстве. Следующим шагом выполняется заливка ленты и обратная засыпка песком. Обязательно выполняется утепление и качественная гидроизоляция в несколько слоев. Дополнительно укладывается отмостка, которая защитит грунт вокруг фундамента от промерзания и пучения.
Если дно находится ниже чем 2,5 метра, тогда потребуется больше мероприятий при желании сооружения подвального помещения. Одним из них является использование вертикальных дренов для осушения. Они располагаются в шахматном порядке. При этом соблюдается шаг в 1,5 метра. Одновременно осуществляется подгрузка пятна застройки. Для укрепления грунта необходимо засыпка смеси гравия и песка на два метра с интервалом в полгода. Периодически осуществляется откачка жидкости из дренов, что приводит к уплотнению насыпи и набору необходимой прочности для качественного фундамента.
Главным требованием при использовании свайного фундамента является качественная гидроизоляция каждой из свай. Для этих целей могут использоваться различные виды материала, которым они покрываются. Под сваями обязательно сооружается дренажная система, которая будет своевременно удалять излишек жидкости и направлять его к дренажному колодцу, который размещается на требуемом расстоянии от фундамента.
ЗАСЫПНОЙ ФУНДАМЕНТ.
Здравствуйте уважаемые читатели! Сегодня выдалась свободная минута, и я решил рассказать вам как построить засыпной фундамент для дома из бруса. Итак,начну все по порядку.
Шел май 2014 года, пора было подумать о строительстве фундамента под мой будущий дом, все существующие способы возведения фундаментов мне не подходят по разным причинам. Я долго размышлял над этим вопросом и придумал совершенно новую технологию возведения фундаментов.
Я назвал её «засыпной фундамент». Начал как положено с разметки на месте постройки. Фундамент состоит из двух периметров внутренний и наружный. Наружный размером 10 на 12 метров, внутренний 6 на 8. Ширина между ними 2 метра, высота 1,5 метра.
Сначала по всему периметру укладываются большие камни,это будет первый слой,затем делаем «стены» фундамента, я использовал камни среднего размера, кладем камни «на глиняный раствор», глина потребуется средней» жирности «вперемежку с песком.
Когда «стены» готовы,начинаем засыпать наш фундамент слоями,как мы помним нижний,основной слой камней у нас уже лежит,на него насыпаем так называемый «суглинок»(природная смесь мелких камешков,песка и глины).
Каждый слой примерно 45 см,снова слой камней,и слой «суглинка»,можно пролить все водой (или дождаться дождя как сделал я)для лучшей связки слоев между собой. Далее остается последний слой, порядка 25-30 см,его засыпаем мелким щебнем размер фракции до 30м. Все, наш фундамент готов!
Теперь расскажу о достоинствах моего метода.
1.Дом построенный на таком фундаменте хорошо продувается
2.Нижние венцы остаются всегда сухими
3.Дерево не напитывает влагу от земли,а значит сохранится долго
4.Дешевизна материалов(за камни и глину не нужно платить)
5.Полностью исключаются земляные работы (не нужно ничего копать)
Как видите преимущества очевидны. На данный момент осталось засыпать три стороны,так что жду тепла.
Теперь о стоимости,данный фундамент не стоил мне практически нечего, кроме гсм на грузовик и своего времени и сил,правда времени ушло много,строил один с июня по октябрь,так что при желании можно сделать всё.

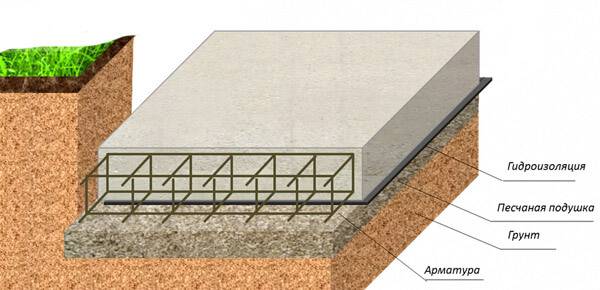

Проектирование плитных оснований
Расчёт монолитной плиты фундамента строится на показателях несущей способности грунта и его водонасыщенности. Для этого на территории строительного участка выполняются геологические изыскания, используются рекомендации строительных нормативов.
Рассчитывается распределенная нагрузка на грунт от веса здания. Она не должна быть больше, чем несущая способность подстилающей породы. Для определения величины удельного давления на грунт необходимо вычислить вес всех материалов, используемых для возведения стен, перекрытий, кровли, а также снеговые, ветровые и полезные нагрузки. Суммировав полученные данных и разделив их на площадь опоры, находим показатель удельного давления. Он не должен превышать рекомендуемых нормативов, приведенных в СП 22.13330.2016 «Основания зданий и сооружений» бывший СНиП 2.02.01-83. В противном случае придется рассмотреть возможности:
- расширения площади опоры плиты. Например, её можно вынести во все стороны на 0,5-1 м за площадь пятна проекции постройки;
- замены подстилающей породы на гравийно-щебеночные отсыпки;
- снижения массы здания – уменьшения этажности, отказ от тяжелых стеновых материалов в пользу облегченных;
- изменения плитного основания на соответствующее местным условиям, например, свайное.
Важно! Рекомендуемая толщина монолитной плиты фундамента обычно находится в пределах 15-35 см. Однако точный её подбор, а также прочие расчеты лучше доверить профессионалу, так как любительские ошибки могут привести впоследствии к проседанию и даже разрушению дома
Гидро- и теплоизоляция фундамента
Для защиты фундамента от разрушения под влиянием влаги и сил морозного пучения необходимо выполнить качественную гидро- и теплоизоляцию конструкции.
Особенности гидроизоляции подошвы строения:
- для гидроизоляции применяют специальные материалы в виде мастики на водной основе или битума;
- чтобы исключить риск деформации утеплительного слоя, нельзя использовать мастику на основе органических растворителей.
При работах по утеплению основания применяют плиты пенополистирола. Модули утеплителя легко соединяются и позволяют создать плотную защиту от внешних воздействий. Пенополистирольные панели фиксируют на конструкции подошвы при помощи специального клея.
Решение вопроса, какой фундамент лучше на песчаном грунте, зависит от типа песка и особенностей строения. В случае обустройства сооружения на крупнопесчаных или гравелистых почвах предполагается большая свобода выбора варианта подошвы для здания. Для строительства на мелкозернистом и пылеватом песке целесообразно применение только определенных типов опорных конструкций, чаще всего это ленточный, свайно-ленточный или же свайный вариант фундамента.
Грунты
Скалистый грунт представляет собой прочный камень, плохо подвержен любому влиянию внешних воздействий: поверхностных и грунтовых вод, заморозков. Такой грунт не замокает и не промерзает. Имеет небольшую глубину промерзания. Любой фундамент на таком грунте будет надежным. Грунты со схожими свойствами встречаются в строительстве довольно редко. Разработка этого грунта достаточно трудоемка, поэтому лучше использовать мелкозаглубленные конструкции: ленточные сборные или монолитные, в виде сплошной плиты.
Песчаный грунт легко пропускает через свою толщу воду. Достоинство такого грунта – довольно низкие грунтовые воды и небольшой уровень промерзания, обычно 70-110мм. При подмачивании песчаный грунт оседает и уплотняется. На таком грунте можно использовать фундамент на естественном основании: ленточный мелкозаглубленный. Главное чтобы он был расположен ниже глубины промерзания. При устройстве ленты фундамента в траншеях необходимо пролить площадь водой, чтобы дать песку уплотниться и осесть. Одной разновидностью песчаных грунтов является мелкий пылеватый песок. Такая почва считается условно пучинистой и слабой. При подобных грунтовых условиях рекомендуется устройство свайных фундаментов.
Это часто встречающийся тип грунта. Глинистый грунт, пожалуй, одно из самых неблагоприятных оснований для строительства при обилии осадков. Глина сложена мелкими частицами, которые плохо пропускают воду. От этого жидкость застаивается, грунт становится жидким и текучим. Глубина промерзания таких грунтов значительно больше, чем у песков: порядка 160см. Уровень грунтовых вод высокий, часто встречаются напорные воды. При обильных осадках почва постоянно находится в водонасыщенном состоянии, что плохо сказывается на прочностных характеристиках. Хорошим решением фундамента на таком грунте будут лента из свай, плитный фундамент или свайное поле. При этом рекомендуется возводить легкое здание, например в деревянном каркасе или из облегченных конструкций, таких как керамзитовые блоки или пеноблоки.
Супеси и суглинки
Такие грунты представляют собой смесь глины и песка. Название происходит от преобладающего компонента. Именно от концентрации песка или глины зависят прочностные характеристики грунта. При преобладании песков грунт имеет название супесь. Характеристики схожи с песчаными грунтами, однако глубина промерзания значительно больше и уровень грунтовых вод, как правило, выше. Оптимальным решением будут монолитные или сборные ленты, столбчатые фундаменты с перевязкой. Супесь может содержать мелкий пылеватый песок, это значительно снижает прочность. В таком случае необходимо устройство свай. В суглинках больше содержание глины. Так же подойдут ленточные и столбчатые фундаменты, но с большим заглублением. Хорошим вариантом станет свайный ленточный фундамент.
Торфяник – это территория бывшего болота, которая была осушена искусственным или естественным путем. Строительство на такой почве не рекомендуется вовсе. Торф – органическая почва, сложно предугадать ее поведение под нагрузкой. К тому же, для подобных грунтов свойственна неравномерная осадка. Допускается лишь установка свай, чтобы пройти торф и передать нагрузку от строения на более мощный слой грунта. В этом случае лучшим вариантом будет свайное поле и легкая конструкция сооружения. Такое решение позволит передать нагрузку на прочный грунт и не допустить образования трещин в конструкциях от неравномерных осадок.
При поиске наилучшего решения для каких грунтов какой фундамент выбрать можно наметить несколько вариантов конструкций. Эти варианты могут отличаться по глубине заложения, материалу и способу устройства. Затем, очевидно, выбрать оптимальное решение.
Плюсы и минусы песчаного грунта
Песчаный грунт не так уж плох — он считается вторым по надежности после скальной породы. Конечно, его свойства зависят от величины зерен песка.
Крупный гравелистый песок обладает прекрасной несущей способностью, не обладает свойством пучения, фундамент можно на нем делать любой. Мелкий песок впитывает воду, поэтому обладает свойством пучения, особенно очень мелкий, пылеватый. Также при впитывании воды у мелкого и пылеватого песка снижается его несущая способность.
Важно! Перед началом строительства необходимо провести геодезические изыскания, узнать, какой грунт у вас на участке. Часто песчаный грунт неоднороден, сверху может идти крупный песок, а ниже — мелкий или глина
Песчаный грунт плохо удерживает воду, поэтому при строительстве дома на песке особое внимание нужно уделить гидроизоляции и теплоизоляции фундамента. Чаще всего для дома на песчаной почве делают ленточный бетонный фундамент
Он не подходит для сильно подвижного грунта, но для пылеватого песка это оптимальный вариант. Также подходит свайный или свайно-ленточный, особенно на плывуне. Самый надежный вариант основания — плитное, однако это и самый дорогой вариант. Для плиты требуется много бетона и арматуры. Он подходит для маленьких, но массивных зданий
Чаще всего для дома на песчаной почве делают ленточный бетонный фундамент. Он не подходит для сильно подвижного грунта, но для пылеватого песка это оптимальный вариант. Также подходит свайный или свайно-ленточный, особенно на плывуне. Самый надежный вариант основания — плитное, однако это и самый дорогой вариант. Для плиты требуется много бетона и арматуры. Он подходит для маленьких, но массивных зданий.
Проектирование свайно-плитного фундамента из комбинированных свай.
В настоящее время на Аккермановском руднике ведется строительство цементного завода. Первоначально для силоса сырьевой муки по проекту предполагался свайно-плитный фундамент из железобетонных забивных свай 30х30 см длиной 6,0 м.
Количество свай – 300 шт. Размер плиты – 18,8х18,8 м, толщина – 3,0 м. Общая нагрузка от силоса и плиты – 25 139 тс (71 тс/м2).
По предварительным изысканиям геология представляет собой глину, которую подстилает известняк. По проекту сваи должны были опираться на известняк. Но после начала бурения лидерных скважин для погружения свай оказалось, что кровля известняка имеет кратерообразный характер с пиками и впадинами, вследствие чего большая часть свай не доходят до кровли известняка, являющимся несущим слоем. Это может привести к ненормативным осадкам и крену силоса.
С целью снижения осадок до безопасного уровня было предложено в основании железобетонных свай выполнить грунтоцементные сваи по технологии струйной цементации грунтов (рис. 3).
Рис. 3. Разрез свайно-плитного фундамента. 1 – глина, 2 – известняк.
Моделирование напряженно-деформированного состояния свайно-плитного фундамента и грунтового массива выполнено с помощью метода конечных элементов в трехмерной постановке.
Дискретизацию расчетной области выполняли треугольными элементами с линейной аппроксимацией перемещений в области элемента. Конечно-элементная модель расчетной области представлена на рисунке 4.
Согласно геологическим изысканиям модуль деформации глины составляет 15 МПа, известняка – 1000 МПа.
Диаметр грунтоцементных свай по технологии Jet1 в глинистых грунтах принят равным 500 мм, модуль деформации грунтоцементных свай – 500 МПа.
Учет свай выполнялось путем задания расчетного слоя с осредненным модулем деформации по правилу механической смеси.
В расчетной модели было задано 4 слоя. Осредненные модули деформации слоев приведены в таблице 1.
Таблица 1
| № | Наименование слоя | Е, МПа |
| 1 | Фундаментная плита | 32 500 |
| 2 | Глина с железобетонными сваями | 2 972 |
| 3 | Глина с грунтоцементными сваями | 132 |
| 4 | Известняк | 1 000 |
Основная сложность заключалась в моделировании рельефа известняка, имеющего кратерообразный характер. В соответствие с проведенными дополнительными инженерно-геологическими данным на расчетную область нанесли точки, соответствующие отметкам кровли известняка, затем эти точки соединили поверхностями.
Выполненные расчеты показали, что максимальная осадка фундаментной плиты составила 1,8 см, что ниже принятого допустимого значения 5,0 см (рис. 5). Величина крена 0,0005 также не превышает допустимое значение 0,0020.
Рис. 4. Фрагмент конечно-элементной модели.
Рис. 5. График распределения осадки в грунтовом массиве, м.
На первом этапе выполняли устройство грунтоцементных свай по технологии струйной цементации грунтов (фото 3).
Скважины бурили до кровли известняка для установления его фактической отметки и на 1,0 м заглублялись в слой известняка. Затем производился подъем монитора до отметки на 1,0 м выше отметки низа железобетонных свай.
В процессе устройства грунтоцементных свай также были выявлены многочисленные прослойки известняка в слое глины, что усложняло бурение скважин.
На втором этапе производили забивку железобетонных свай с погружением их в тело грунтоцементных свай на 500 мм. Забивку свай производили с устройством лидерных скважин диаметром 250 мм.
Для контроля качества из опытных грунтоцементных свай был отобран керн и определены деформационные и прочностные характеристики грунтоцемента. Средняя прочность на сжатие составила – 2,5 МПа, модуль деформации – 543 МПа, модуль упругости – 1082 МПа. Результаты испытаний подтвердили заданные в проекте значения.
Фото 3. Устройство грунтоцементных свай.
Фундаменты. Виды
Начиная строительство в первую очередь необходимо определиться с типом фундамента, какой лучше всего подходит к песчаной почве.
Ленточный
Ленточный фундамент пользуется большой известностью. В глубину почвы бетонируется лента по площади всего здания. Его выполняют двумя способами: мелко заглубленный и со значительной глубиной. Строительство мелко заглубленного основания выполняется легко. Используются специальные блоки для фундамента. Его лучше выполнять для зданий, построенных из дерева или когда возможна просадка грунта. Заглубленная лента используется для домов, которые строятся с подвалом. Тогда необходима изоляция стен и пола подвального помещения от влияния влаги. Непучинистый грунт позволяет для основания применять бетонные и керамзибетонные блоки. При высоком уровне морозного пучения применяется железобетон из монолита, армирующий пояс, удерживающий плиточные перекрытия. Не всегда этот вид фундамента обеспечивает высокую прочность здания. На мелкозернистой почве с таким фундаментом дом может перекашиваться либо проседать.
Столбчатый
Этот вид фундамента выполняется для построек больших домов на песке. Столбы небольших размеров закапываются в специальные ямы. Они должны находиться на глубине, при которой грунт не сможет вытеснить их вверх. Когда закладывается основа, балки находятся над землей с зазором. Строение основания производится быстро, имеет доступную цену. На пылеватой почве постройка долго не стоит.

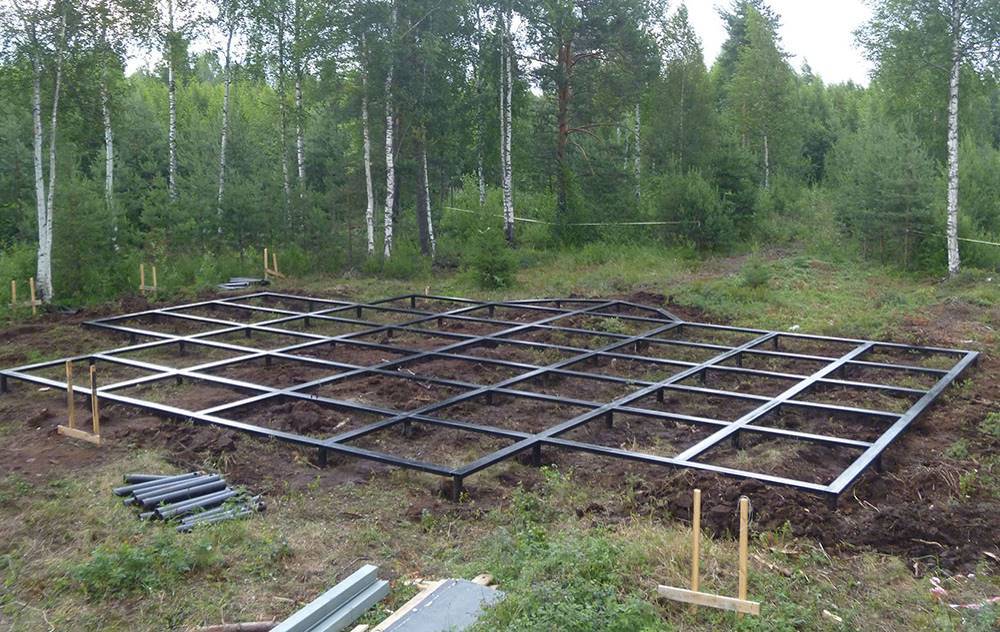

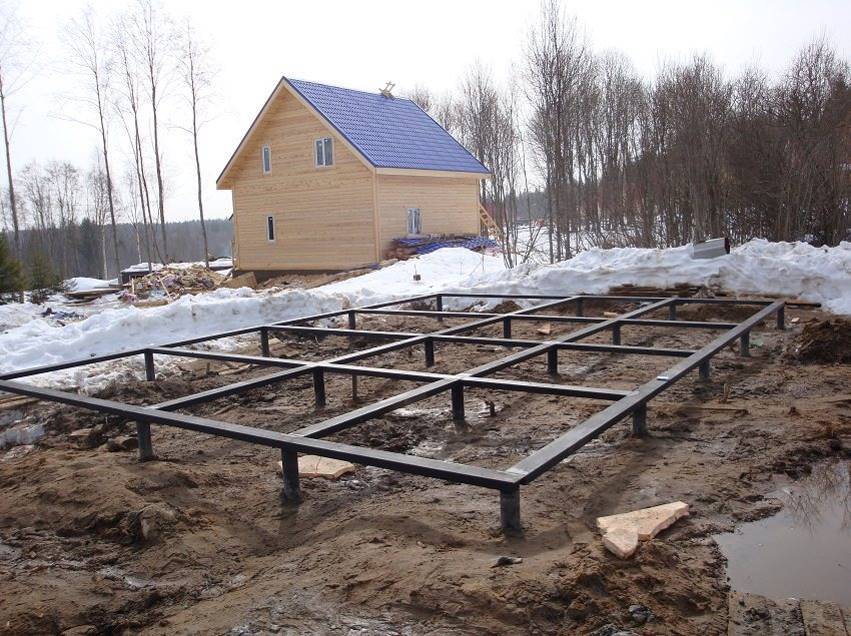

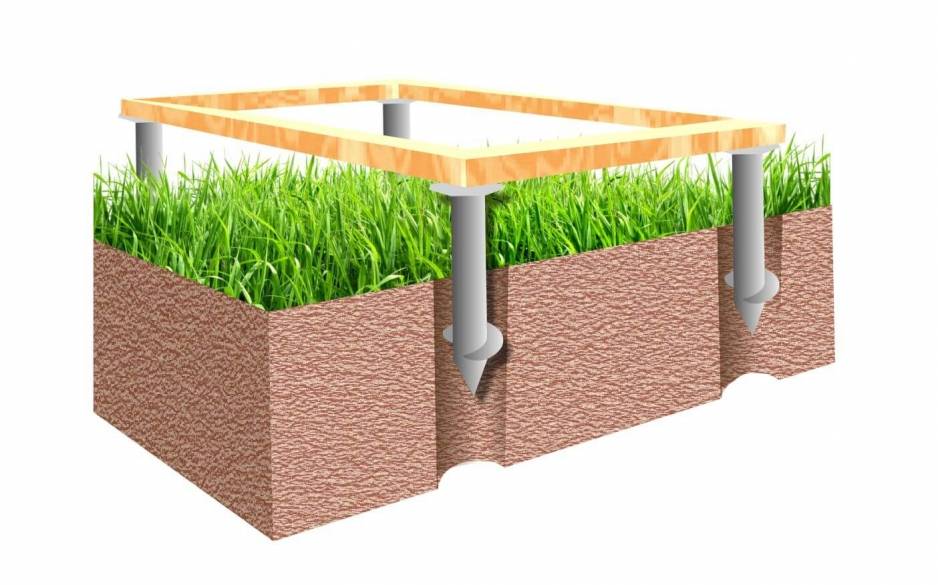

Свайный
Монтаж делается полыми металлическими трубами с винтом на конце, вверху соединяются балками из железобетонна либо плит. Основание очень надежное, потому что сваи устанавливаются на глубину, где почва не промерзает. Прочность свай не допускает деформации дома, когда есть большое движение грунта. Поэтому он основывается и на пылеватой почве. Иногда этот вид фундамента заменяет ленточный. Сваи размещаются по одиночку либо лентой и сваями, либо свайных кустов. Последние применяются если нужно закрепить слабый участок. При установке используют специальную технику.

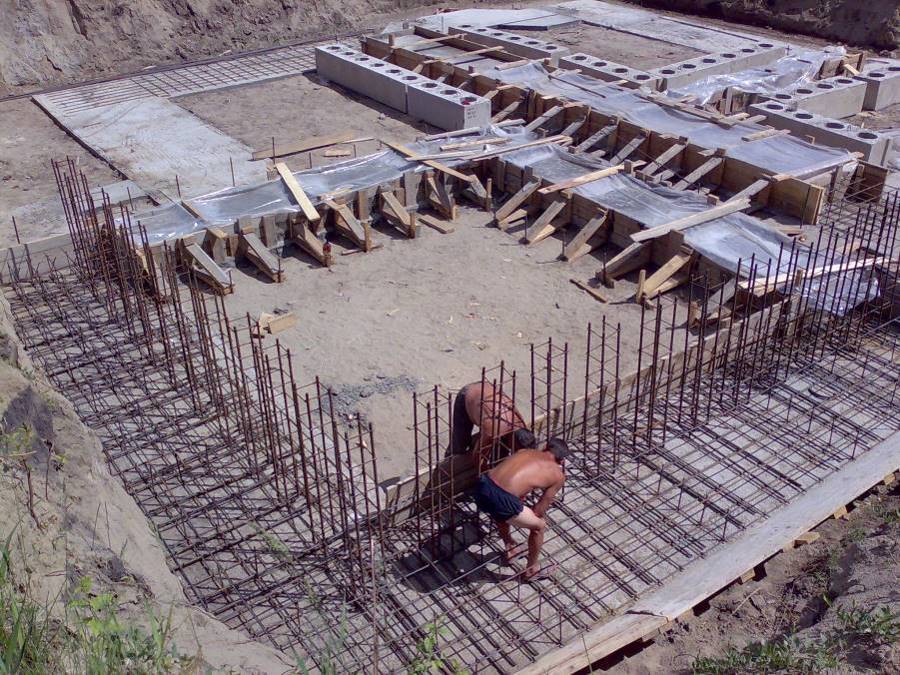

Плитное основание
Оно не исключается из строительства дома. Фундамент, выполненный на песчаной почве, закладывается под постройку коттеджа. Плита углубляется на 0,5 м. Толщина составляет от 20 до 50 см. Для плит характерны жесткие каркасы. Низ котлована засыпается щебнем, песком, после чего производится изоляция. В случае смещения песчаной почвы ощущается «плавание плиты» и дома, но жесткий и прочный каркас не позволяет зданию рушиться. Это дорогое удовольствие, в большинстве выполняется в постройке маленьких построек.
Фундамент на песчаной основе, немного отличается от строительства, выполненного на других видах почвы. Он возводится согласно общепринятым правилам:
- разрабатывается план;
- определяется нагрузка на выбранную площадь;
- учитывается проседание основы;
- выбирается необходимая глубина;
- изучаются свойства грунта и рельеф;
- производятся расчеты размеров основания фундамента;
- выполняется дренаж и гидроизоляция.
Песчаный грунт дает возможность сэкономить на построении фундамента.
0 0 голос
Рейтинг статьи
Особенности технологии возведения фундамента в зависимости от вида грунта
С помощью правильно подобранного типа фундамента и соблюдении технологий возведения основы можно создать прочную опору для постройки на любых видах песчаных почв.
Пылеватый и мелкозернистый
Для строительства дома на пылеватом и мелком песке из-за крайней неустойчивости пластов необходимо создать максимально прочную основу. В таких случаях допустимо возведение плиточного фундамента. Для этого снимают плодородный слой земли и отливают бетонную плиту, масштабы которой чуть больше площади планируемого здания. Конструкция не разрушается под воздействием сезонных изменений в почве, так как такой тип основания способен перемещаться вместе с грунтом, поэтому его называют плавающим фундаментом.
Другой более распространенный способ создания прочного основания под постройку на пылеватой и мелкой песчаной почве – применение монолитного ленточного фундамента мелкозаглубленного типа. Рекомендуется делать его трапециевидной формы с расширяющимися книзу линиями. Это способствует значительному уменьшению влияния морозного пучения на основание дома.
Перед заливкой фундаментной ленты траншею оборудуют гидроизоляционным слоем. При закладке конструкции подошвы под строение на мелком песке и пылеватых грунтах особенно важны дренажные работы. В качестве эффективных способов рекомендуют закрытые системы, которые оборудуются на базе дренажных труб.
При работе по возведению подошвы основания для тяжелых зданий на мелком и пылеватом песке стоит использовать свайно-ленточный вариант обустройства фундамента:
- выполняют разметку, выкапывают котлован, устанавливают опалубку;
- в местах пересечений ленты пробуривают скважины глубиной до устойчивых пластов почвы;
- в скважины устанавливают трубы на основе асбестоцемента, качественно выравнивают конструкции, укрепляют распорками;
- трубы заливают бетонным раствором на 1/3, слегка приподнимают для образования утолщения внизу. Далее трубы заполняют раствором, предварительно опустив в них арматуру.
Опалубка и арматура для свайно-ленточного фундамента Сваи можно залить и без установки труб, если среда не очень влажная и скважины не наполняются водой:
- нижнюю часть скважины расширяют при помощи специального плуга;
- в скважину опускают армирующий материал и заливают раствором;
- после застывания свайных конструкций приступают к заливке ленты в опалубке.
Специалисты отмечают, что после заливки фундамента на мелкозернистом и пылеватом песке конструкция должна простоять в течение полугода перед продолжением строительных работ.
Крупный и гравелистый
Так как крупнопесчаные почвы располагают надежным уровнем несущей способности, здесь актуальны любые виды фундаментных конструкций:
- если планируется строительство дома без подвала, чаще всего применяют ленточный вариант мелкозаглубленного типа;
- под строение из легких материалов в виде каркасных сооружений, деревянных домов или щитовых конструкций подходит столбчатое основание;
- для массивных строений с цокольным этажом выполняют ленточный фундамент сильно заглубленного типа.
Столбчатый фундамент для каркасного дома При закладке столбчатого или ленточного варианта подошвы основания также задействуют фундаментные блоки или керамический кирпич.
На мелкозаглубленное ленточное основание на крупном песке можно поставить здание из пеноблоков или древесины, каркасный/щитовой вид сооружения или же небольшой кирпичный дом. При этом глубина закладки подошвы варьируется в диапазоне 40-70 см.
Технология заливки монолитной мелкозаглубленной ленты своими руками:
- Подготовка участка. Сняв плодородный пласт земли, выровняют поверхность.
- Разметка. Работы выполняются на основе проекта дома.
- Подготовка траншеи. Выкапывают траншею глубиной 60-80 см. Ширина углубления равна толщине планируемых стен плюс 20 см, то есть по 5 см с обеих сторон стены для устойчивости конструкции и по 5 см для опалубки.
- Заливка опалубки бетонным раствором.
Траншеи для сооружения фундамента Для опалубки применяют листы фанеры, обрезную доску, профлист, внутреннюю поверхность выстилают полиэтиленом, для усиления композиции используют армирующие материалы.
При строительстве массивных зданий или домов с жилым цокольным этажом или же подвалом закладывают глубокозаглубленную фундаментную ленту. Притом подошву под кирпичный дом устанавливают на 20 см ниже уровня промерзания почвы. Глубокозаглубленный ленточный фундамент со всех сторон обеспечивается гидроизоляционным слоем, включая и нижнюю поверхность. Также обязательно выполняется качественный дренаж.
