Ошибки самостроя и их последствия
Если вы сами строите каркасный дом вам необходимо соблюдать некоторые основные правила строительства:
- Планировка дома
Если вы решили построить дом используя собственный проект, то необходимо учесть пространственный объем внутренних помещений. К примеру, не стоит делать планировку в доме 6х6м с разделением его на три комнаты, кухню и подсобные помещения. В этом случае комнаты будут тесными, проживание в таком стесненном пространстве может вызывать дискомфорт, а в собственном доме человек должен отдыхать и получать моральное удовлетворение.
- Устройство каркаса
не применяйте при возведении каркаса строительных материалов имеющих дефекты, такие как – гнилостность древесины, грибковые налеты, механические повреждения и т.д. Если хотя бы попадется пара – тройка досок или брусьев имеющих повреждения древесины грибками или гнилью, то в процессе эксплуатации это может повлечь следующие последствия: деревянные элементы конструкции каркаса имеющие здоровую древесину могут быть поражены грибком и подвергнутся гниению, что отрицательно скажется на теплопроводности древесины и на ее физических свойствах
обработка антисептиками основания каркаса обязательна, так как в основном скорейшему поражению древесины гнилью и грибками подвержены закладные бревна и нижний брус обвязки каркаса, так же не стоит пренебрегать и качеством выполняемой гидроизоляции деревянной конструкции дома от поверхности фундамента.
- Утепление стен
Неоднократно сталкивался с тем, что многие самостройщики экономят на утеплении стен и их гидро- пароизоляции. Это, конечно же, не допустимо, та как не качественно выполненная гидро- пароизоляция внешних и внутренних стен дома приводит к образованию в межстеновом пространстве большого количества конденсата, который увлажняет утеплитель и тот в свою очередь теряет свои изначальные теплоизоляционные характеристики.
- Устройство пола и потолка
если вы строите дом с подвалом, то в этом случае необходима хорошо продуманная система вентиляции подвального помещения, особенно той части где планируется хранение овощей, если подвал будет плохо проветриваемым, то это несомненно приведет к повышению влажности и деревянные конструкции дома, прилегающие к подвалу – половые лаги, половые доски, закладные бревна будут подвержены воздействию на них образовавшегося конденсата и вследствие чего, древесина будет загнивать, появится грибок, все это снижает срок эксплуатации деревянных элементов основания дома и пола
на потолочном перекрытии дома должна быть выполнена пароизоляция со стороны жилой части дома и гидроизоляция с наружной стороны потолочного перекрытия – не сделав один из изоляционных видов потолка, вы получите потолочное перекрытие с высокой теплопроводностью. Как известно – теплый воздух всегда поднимается вверх и если не сделать хорошую пароизоляцию (или вообще ее не сделать), то этот теплый поток воздуха примерно на 35%(!) будет уходить в чердачное помещение, что потребует дополнительных затрат на отопление жилой части дома.
- Фундамент
Устройство фундамента – это важный этап строительства, основание дома должно быть прочным и надежным. Если нарушить технологию возведения фундамента, то дом может сильно «вести» во время сезонных подвижек грунта, кровля дома будет подвергаться перекосам и кровельный материал, такой как асбоцементный шифер, будет растрескиваться и протекать, этим нарушаются не только эксплуатационные характеристики дома, но и его эстетичный вид.
Эти и многие другие моменты необходимо брать в расчет строительства дома и как говорится – разбирать внимательно чужие ошибки и не повторять их. Так что, прежде чем приступать к строительству каркасного дома – нужно забыть, что это просто сделать, и внимательно изучить литературу по каркасному строительству, проконсультироваться со специалистами в области строительства именно каркасных домов (их устройство принципиально отличается от устройства бревенчатого или брусчатого дома). Если вы полностью не уверены, что сможете построить дом сами качественно и надежно, то лучше нанять бригаду строителей, а полученные знания от прочитанного материала вам пригодятся – вы сможете осознанно контролировать насколько качественно и профессионально строительная бригада выполняет свою работу.
Каркасные дома: достоинства и недостатки
Менеджеры строительных фирм, занимающихся строительством каркасных и каркасно щитовых домов, приводят в их пользу некоторые аргументы. Первый – это высокая экологичность каркасного строительства, поскольку при постройке используется новая современная технология и экологически чистый природный материал – дерево.
90% материалов каркасного дома составляет дерево.
Второй – быстрота постройки каркасных домов и их долговечность. Третий и едва ли не главный их аргумент – низкая стоимость строительства и, как следствие, значительная экономия средств при постройке такого дома. Именно по этой причине во всех развитых странах – самые востребованные. Действительно ли каркасный метод строительства имеет лишь плюсы, или существуют и минусы домов?
Схема устройства каркасного дома.
Общепринято считать родиной каркасного дома Канаду, хотя на территории стран бывшего СССР их чаще называют финскими домиками. Технологию их строительства только считают новой, но прообразы каркасных домов были построены в Канаде около 300 лет назад, когда в этой стране встал вопрос о быстром строительстве недорогого жилья. Воплощенная в жизнь идея каркасного строительства домов позволила значительно экономить и время, и стройматериалы.
За прошедшее время эта технология значительно обновилась, и сегодня большинство частных коттеджей в Америке, Канаде и странах Западной Европы построены именно по каркасной технологии. На территории бывшего Советского Союза по такой технологии строили преимущественно казармы, общежития и финские дачные домики, в которых из-за плохих материалов и строительных недоделок зимой было очень холодно, а летом жарко. Поэтому каркасно-щитовой метод строительства таких домов называют иногда каркасно-щелевым. Возможно, именно из-за этого жители постсоветского пространства до сих пор скептически относятся к подобной технологии строительства.
Фундаменты
В Скандинавских странах преимущественно используются два типа фундаментов: плитно-ленточный и плитный. Конечно, речь об изготовлении их своими руками, и то условно, можно вести только в том случае, если вы будете приобретать готовый бетон.
- Плитно-ленточный фундамент. Сначала изготавливается обычный ленточный фундамент, который гидроизолируется, утепляется, засыпается грунтом (обратная засыпка) и утепляется. А сверху формируется армированная бетонная плита, которая имеет толщину 100-150 мм и опирается на ленту. В плиту закладываются все необходимые коммуникации.
- Плитный фундамент. Его устраивают, вырывая неглубокий котлован под всем домом, который выкладывают пенополистиролом плотностью до 500 кг/м . Поверх изолятора устанавливается специальная фигурная опалубка, в которую закладываются коммуникационные линии, включая отопление. После этого вся конструкция заливается бетоном. В результате получается тонкостенная армированная бетонная плита, усиленная рёбрами жёсткости.
Широко распространённые в Российской Федерации свайные и столбчатые фундаменты в Скандинавии применяются мало. Свайные фундаменты используют преимущественно в горных районах Норвегии, а также в других местах полуострова, где каркасный дом возводится на площадке со значительным перепадом по уровню. Столбчатые фундаменты иногда используют для небольших хозяйственных построек.
Проекты домов
В настоящее время предлагают огромное количество проектов одноэтажных и двухэтажных домов различной конструкции, в различных стилевых решениях. Имеются разработки небольших домиков и построек, напоминающих особняки. Востребованы мансардные постройки. Исходя из дизайна, используемых наружных облицовочных материалов, им придают вид любого стиля: от классики до минимализма. Принцип сооружения каркасных домов сохранился с XVII века. Существенное изменение потерпело наполнение стен, благодаря появлению современных материалов.
Одноэтажные
Проекты канадских одноэтажных домов прекрасно вписались в холодную действительность нашей страны. В государстве, где на значительной территории не меньше 6 месяцев длится суровая зима, а в остальное время происходит внезапная смена погодных условий, знают цену теплу и уюту дома.
Получившие изначально распространение в своей стране, дома по канадской технологии постепенно распространились по всем холодным государствам мира. На каждом новом месте подобный дом сооружается быстро и, по сути дела, дешевле капитальных домов из кирпича либо бревен.
Если вы имеете земельный участок, нет больших средств на строительство, но имеется потребность в доме с постоянным проживанием, тогда над канадской технологией строительства одноэтажных жилых сооружений следует всерьез подумать. Ее основой является каркас, покрытый многослойными панелями. Собственно панели гарантируют тепловую защиту, влагоизоляцию и звукоизоляцию. Поставляется данная постройка в собранном виде, наподобие конструктора. Предварительная подготовка деталей делает процесс строительства простым и быстрым, с использованием минимального количества строительной техники.
Типовые каркасные дома экономичнее благодаря следующим моментам.
- Продуманной конструкции. В серийном производстве используются решения, прошедшие проверку временем и пережившие не одно усовершенствование и оптимизацию. В них рассчитано все: от раскроя стройматериалов до практичности сборки. В то же время каждая специализирующаяся компания располагает собственной линейкой готовых одноэтажных проектов, из которых клиент имеет возможность подобрать приглянувшийся.
- Отсутствие расходов и времени на работы по проектированию. Разработка проектной документации (в том числе и для одноэтажного исполнения) — это работа профессионала высокого уровня, поскольку речь идет о безопасности будущих жильцов, и не все строительные компании имеют возможность позволить себе в штате конструктора. Дополнительно требуется перерабатывать прокладку электрической проводки и коммуникаций.
- Серийность изготовления. Массовые товары постоянно существенно дешевле единичных.
- Меньшее время возведения. Каждый день бригады строителей делает дороже всю работу.
Хороший исполнитель представит проект и обеспечит уровень работ не ниже, чем на канадских просторах. Сделать выбор проекта канадского одноэтажного дома из ряда подобных сложно. Зачастую различия незначительны, а с заказом необходимо определяться. В чем главные различия? Первое, в распланировке: площадь помещений, наличие комнаты для гостей, количество спальных комнат и так далее. Второе, в размерах всего строения — зависимость стоимости возведения дома здесь прямо пропорциональная. Третье, различными способами используется место под крышей — при желании выйдет еще пол-этажа. Четвертое, нередко встречаются внешние компоненты, типа открытой веранды либо большого крыльца.
Стоит сознавать, что достоинство дома по экопан-технологии не в архитектуре, а в технических и конструкторских решениях, выраженных в реальной форме. Следовательно, хорошо проявивший себя застройщик обладает несравнимым преимуществом над конкурентами, как бы ни были красивы образцы одноэтажных канадских домов, предлагаемые ими.
Двухэтажные
Проекты 2-этажных домов в большинстве располагают большей площадью в сравнении с одноэтажными, что предоставляет больше свободы в разграничении внутреннего пространства дома на несколько функциональных зон. Двухэтажные дома на фоне плотной городской застройки и дефицита зон под застраивание особенно предпочтительны в сравнении с одноэтажными домами либо домами с мансардным этажом, поскольку дают возможность экономить пространство дома.
Дополнительным плюсом проекта 2-этажного коттеджа (проекта дома в 2 уровнях) является возможность монтажа окон с лучшим обзором и большего размера, возможность использовать чердак. 2-этажные дома могут быть с верандой, террасой, гаражом, возведенными из бруса, кирпича, пеноблоков, а также быть кирпичными, каркасными, деревянными – площадью до 100 кв. м, от 100 до 150 м2 более 200 м2 и так далее.
Возведение каркаса
После окончания работ по обустройству чернового пола можно начинать устанавливать каркас. Каркас начинают возводить с установки угловых вертикальных стоек. Стойки крепятся к нижней обвязке при помощи усиленных стальных уголков.
Между угловыми опорами устанавливают промежуточные. Между собой опоры скрепляют временными откосами. Точность вертикалей откосов должна быть максимально достижимой. От этого напрямую зависит прочность и долговечность готового дома. Брусья верхней обвязки так же, как и снизу, соединяются вполдерева и крепятся гвоздями или саморезами напрямую к верхушкам опор. В потолочных балках дерево не выбирают. Они ложатся полностью на верхнюю обвязку и скрепляются с ней.
После того, как сделана верхняя обвязка, делают постоянные откосы на угловых опорах. Они увеличивают жесткость каркаса стены и позволяют выдерживать большие ветровые нагрузки. Откосы выполняются заподлицо с наружными плоскостями стоек.
Теперь все временные откосы можно убрать и приступать к строительству крыши.
Виды кровли
В каркасном строительстве
применяются те же типы кровли, что и в кирпичных и деревянных домах. В зависимости от проекта кровля и особенностей чердачного помещения кровля может быть мансардной, двускатной или многощипцовой. Особой популярностью для жилых домов пользуются двускатные и мансардные крыши. Эти конструкции не представляют трудностей в монтаже и покрываются любым материалом. Кровля должна соответствовать климату и хорошо противостоять ветрам и осадкам.
При выборе кровельного материала для каркасных домов необходимо учитывать архитектурные особенности проекта, наклон конструкции, срок эксплуатации материала и финансирование проекта. Для обустройства кровли прекрасно подходит такое покрытие:
- Метало черепица. Применяется для отделки кровли с наклоном 25-45°. Срок службы при должном уходе составляет 35 лет;
- Битумный шифер или ондулин применяется для кровли с уклоном 35-40° и служит не менее 50 лет;
- Асбоцементный шифер при окрашивании служит до 40 лет, без дополнительной обработки до 30. Применяется для отделки кровли с уклоном 25-45°;
- Кровельная сталь используется для крыш с 18-30° уклона. Срок эксплуатации материала составляет до 30 лет.
Подбор кровли должен осуществляться с учетом обустройства мансардного помещения. Если оно планируется жилым, то потребуется дополнительное утепление и тщательная разработка кровельного каркаса.
Фундамент
Основа строения делается монолитным блоком. Первоначально заливается нижний блок (плита цокольного этажа) прямо на подготовленную основу из грунта. После колонны, которые размещаются вокруг бассейна, затем по периметру фундамента стены. Завершает этап заливание верхней платформы. Для бассейна чаша закладывается отдельно и не связывается с общей конструкцией.
Предварительный монтаж
Обычно производство всех необходимых деталей для строительства дома ведётся на специально отведённой территории вблизи места, где заготавливается лес. Первым делом возводится массивный цоколь, который после транспортируется на стройплощадку и применяется при монтаже сруба как подкладной верх. Согласно чертежам изготавливаются бревенчатые стойки, фермы, стропила, забиры – составляющие, которые закладываются между столбами. Далее на цоколе собирают остов, плотно соединяя все детали.

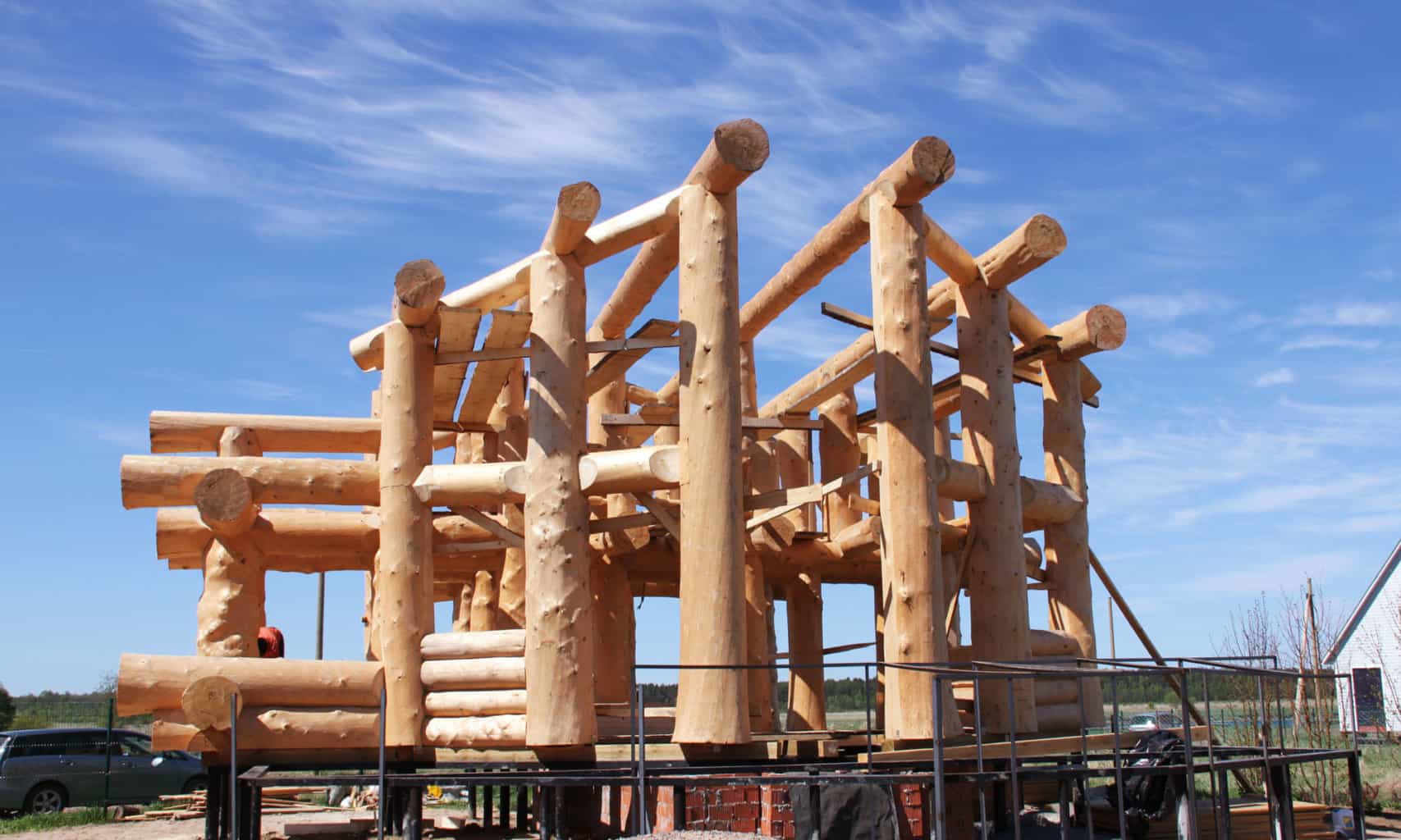

Возведение брёвен
Данная технология строительства допускает использование балок диаметром от 35 до 100 см. Существует более трёх способов соединения стволов с балками (обычная чашка, применение пазов и шипов), но каждый из них должен тщательно и внимательно использоваться, так как, в противном случае конструкцию невозможно будет собрать. При правильном монтаже остова дом будет прочным, не продуваемым и долговечным.
Вдоль всего периметра дома специальными крепежами фиксируются планки обвязки сечением 400х150, при помощи раскосов к ним прикрепили стволы, далее продолжили устанавливать стропила.
Соединение деталей
Дабы все составляющие части эркера закрепить на центральной стойке, их окончания ещё на подготовительном этапе зарубили на клин и железными уголками прикрепили сверху на колоне.
Абсолютно все соединительные части каркаса, чтобы дополнительно зафиксировать по вертикали между собой используют резьбовые шпильки или длинные саморезы, а при помощи металлических пластин и мощных шурупов по горизонтали.
Все крепёжные элементы используются так, чтобы их не было видно с внутренней стороны дома. Вся конструкция связана между собой нижними и верхними блоками обвязками. Над обоими торцами в форме эркеров стропильные блоки сходятся в одной точке, опираясь на центральную стойку.
Кровля поддерживается двумя крупными фермами. Всю крышу соединяют три крепкие слеги, основная коньковая и две вспомогательных по бокам.
Кровля
Над стропилами выстраивается каркас, после крепится вагонка, образуя сплошной потолок, сверху она покрывается пароизоляцией. Поверх набиваются доски, установленные на тонкую грань, сечением 200х50 мм и шагом 60 см. В промежутках между ними укладывается в несколько слоёв утеплитель, образуя толщину 200 мм. Вся эта конструкция накрывается паропропускающей мембраной, которая фиксируется контробрешёткой. Строение крыши завершается созданием настила из плит OSB, поверх которого выклеивается мягкая черепица.
Стены и перестенки
Наружные пространства между бревенчатыми колонами заполняются брусками 200х50 мм с шагом 50 см, создавая тем самым каркас для последующей отделки, а соединения со стойками детально уплотняются. Зачастую промежутки закладываются пенобетонными блоками и утепляются пенополиуретановыми панелями или декоративным камнем.
Все внутренние перегородки монтируются при помощи реек 100х50 мм и шагом 50 см, они тщательно закладываются утеплителем по ширине рейки и отделывается шумоизоляционным материалом. С обеих сторон каркас зашивается 10-ти мм OSB плитой, поверх обшивки накладывается специальная сетка для дальнейшей облицовки.
С лицевой стороны дома в нижние части проёмов горизонтально монтируются два небольших бревна, над которыми устанавливаются окна.
Главным производителем тепла в жилище является мощный двухконтурный газовый котёл обогревающий дом через тёплый пол и радиаторы. Все водные коммуникации находятся в бойлерной на цокольном этаже.
Советуем изучить по теме технологий домостроения следующие материалы:
- Пример финского загородного дома: Оформление фасада дома
- Загородный дом быстро и недорого: дом по канадской технологии
- Технологии рубки деревянных домов
- Строительство каркасного дома: возведение фундамента
- Советы по постройке сруба бани
- Реконструкция, строительство загородного дома: подъем дома
- Деревянное домостроение по финским технологиям
16.06.2014
Эта статья еще не комментировалась. Инф-Ремонт будет признателен первому комментарию о статье
Двойная верхняя обвязка
Двойная верхняя обвязка из доски, также отличительная особенность американского каркаса
Двойная верхняя обвязка
Сдвоенная обвязка опять же дает усиление по верху стены на прогиб от нагрузки сверху – нагрузка от перекрытия, стропил и т. п
Кроме того, обратите внимание на перехлесты второго ряда обвязки
- Перехлест в углу – связываем вместе две перпендикулярных стены.
- Перехлест по центру – связываем вместе 2 участка одной стены.
- Перехлест по перегородке – связываем вместе перегородку с наружной стеной.
Таким образом, сдвоенная обвязка выполняет и вторую задачу – обеспечение цельности всей конструкции стен.
В отечественном исполнении часто можно встретить верхнюю обвязку из бруса. И это, опять же, не самое лучшее решение. Во-первых, по толщине брус больше, чем сдвоенная обвязка. Да, на прогиб это может и лучше, но не факт, что это нужно, а вот мостик холода вверху стены будет значительнее. Ну и реализовать вот этот вот перехлест для обеспечения цельности всей конструкции – сложнее. Поэтому возвращаемся снова к тому, что зачем делать сложно, если можно сделать проще и надежнее?
Правильная укосина в каркасном доме
Еще один краеугольный камень. Наверняка вам встречались фразы “укосины сделаны неправильно”. Давайте поговорим об этом. Во-первых, что такое укосина? Это диагональный элемент в стене, благодаря которому обеспечивается пространственная жесткость на сдвиг в боковой плоскости. Потому что благодаря укосине появляется система треугольных конструкций, а треугольник – самая устойчивая геометрическая фигура.
Итак, когда говорят про правильную укосину, то обычно речь идет про такой вариант:
Правильная укосина
Почему именно такая укосина называется “правильной” и на что следует обратить внимание?
- Такая укосина устанавливается с углом от 45 до 60 гр – это самый устойчивый треугольник. Конечно, угол может быть и другим, но именно такой диапазон – лучше всего.
- Укосина врезается в верхнюю и нижнюю обвязку, а не просто упирается в стойку – это достаточно важный момент, таким образом мы связываем конструкцию воедино.
- Укосина врезается в каждую стойку на своем пути.
- На каждый узел – примыкание к обвязке или стойке, должно быть не менее двух точек крепежа. Так как одна точка даст “шарнир” с определенной степенью свободы.
- Укосина врезается на ребро – так она лучше работает в конструкции и меньше мешает утеплению.
А вот пример самой “неправильной” укосины. Но тем не менее, встречается сплошь и рядом.
Неправильная укосина
Это просто доска, воткнутая в первый проем каркаса. Что же в ней такого “неправильного”, ведь формально это тоже треугольник?
Во-первых – очень маленький угол наклона.
Во-вторых, в такой плоскости доска укосины работает хуже всего.
В-третьих, зафиксировать к стене такую укосину сложно.
В-четвертых, обратите внимание на то, что в местах примыкания к каркасу образуются крайне неудобные для утепления полости. Даже если аккуратно подрежут укосину и щели на торце не будет, от острого угла никуда не деться, а качественно утеплить такой угол – непростая задача, поэтому скорее всего это будет сделано кое-как.. Еще один пример, также распространенный
Это укосина, врезанная в стойки, но не врезанная в обвязки
Еще один пример, также распространенный. Это укосина, врезанная в стойки, но не врезанная в обвязки.
Укосина не врезана в обвязки
Такой вариант уже намного лучше, чем предыдущий, но, тем не менее, такая укосина будет работать хуже, чем врезанная в обвязки, а работы ведь – на 5 минут больше. А если к тому же она будет зафиксирована к каждой стойке всего по одному гвоздю, то эффект от нее тоже будет сведен к минимуму.
Варианты всяких маленьких неполноценных “укосиков и подкосиков”, которые не доходят от верхней обвязки до нижней, даже не будем рассматривать.
Формально, даже самая кривая укосина хоть какой-то вклад да вносит. Но еще раз: зачем делать по-своему, если хорошее решение уже есть?
На этом закончим с американским каркасом и перейдем к скандинавскому.
Пароизоляция стен – прихоть или необходимость?
схема строения каркасного дома
Во избежание попадания водяных паров внутрь утеплителя, что влечет за собой его повреждение и утрату теплоизолирующих свойств, производится монтаж пароизоляции стен каркасного дома. Пароизоляционная мембрана имеет многослойную пористую структуру, благодаря чему обеспечивается циркуляция воздуха не только через вентиляцию в каркасном доме, двери и окна, но еще и через стены.
Мембрана с одной стороны имеет гладкую поверхность, с другой – шершавую. Влага, оседающая на шершавой стороне, постепенно испаряется, препятствуя образованию плесени и грибка внутри стены. Следует помнить, что монтаж мембраны производится гладкой стороной к утеплителю, а шершавой внутрь помещения.
Возведение «коробки»
Одна из главной сложностей при работе с деревянными стенами — это инженерные коммуникации. Более десятка систем, километры проводов должны обеспечивать жизнедеятельность дома. Все эти хитрослетения инженерной мысли должны быть спрятаны внутрь бревен и перекрытий. Ни одного провода не должно быть видно снаружи! Невероятно сложная задача для строителей.
Компания «Родной дом» еще на других объектах разработала решение: все провода помещаются в специальные трубы. В таком виде они заводятся внутрь бревна. Это решение обеспечивает пожаробезопасность и не нарушает эстетику.
Меньше чем через год дом собрали под крышу. Стены покрыли натуральным антисептиком — смесью льняного масла и пчелиного воска. Начались отделка и установка оборудования.
Строительство каркасно-щитовых домов по канадской технологии
Канадские технологии используются при строительстве каркасных домов из сип-панелей и в России. При этом используют быстро возводимые типы фундаментов:
- столбчатые фундаменты;
- свайно ростверковые фундаменты;
- забивные железобетонные сваи;
- буро набивные сваи;
- ленточные мелко заглубленные фундаменты;
- винтовые сваи.
Каждый из перечисленных фундаментов выдерживают нагрузку каркасно-щитовых домов. Винтовой фундамент возводят за 2-3 дня.
Монтаж ростверка с последующей укладкой панелей для пола начинается сразу после установки оголовков на концах свай. Из минусов: коррозия метала, невозможно создать полноценное подвальное помещение.
Монтаж перекрытия пола сип-панелями
Выбирайте для пола панели промышленного производства. Они выполнены с соблюдением западных технологий. Сама панель состоит из двух листов OSB, заполненными пенополистиролом ПСБ-С-25 Ф. Толщина утеплителя варьируется в пределах 150-250 мм. Листы толщиной 12 мм. Заводские панели сертифицированы по российскому ГОСТ 15588-86, при покупке требуйте сертификат соответствия.
На каркасный дом из сип панелей заказывают проект, по которому можно собрать дом своими силами, если иметь строительные навыки. В конструктивном разделе проекта будет описание этапов строительства с приложением схем, чертежей, элементов панельного дома, начиная с фундамента и заканчивая финишной отделкой.
Если выбран свайно-винтовой фундамент, то вначале монтируют ростверк. Обвязку начинают с укладки балок на оголовки свай и крепления. Вот фото обвязки ростверка из бруса 150х200 мм.
Обвязка ростверка брусом 150х200
Фундамент выполнен по проекту с учетом перекрытия сип панелями. Брус крепится к оголовкам нержавеющими саморезами 10х120 мм снизу через отверстия в оголовке. Но поскольку в местах стыковки в углах стыки выполнены с выпиливанием в пол бруса, то дополнительно сверху соединения дополнительно крепят скобами. Под скобы делают углубления, чтобы скоба вошла в брус заподлицо. Не забывайте свежий распил обработать антисептиком. Сверху будут укладываться сип панели. Между оголовком и брусом укладывайте гидроизоляционную прокладку.
Обработка ростверка битумной мастикой
Ростверк обрабатывают битумной мастикой, каждую укладываемую панель тоже обрабатывают снизу по всей поверхности. Панели соединяются через брус, который приклеивается пеной в паз панели. Пену наносят с обеих сторон.
Как все начиналось?
В истории большинства строительных компаний бывают такие проекты, которые, как опытный диагност, с ходу определяют: «пан или пропал». Строительство нового оздоровительного комплекса в Подмосковье стало для компании «Родной дом» такой лакмусовой бумажкой. Заказчик более чем искушенный. Сроки – предельно короткие. Контроль – строжайший.
Помните древние римские термы? В шикарных интерьерах этих дворцов не только мылись и парились, но вели философские беседы и устраивали литературные чтения. Такое место для душевного отдыха, дружеских встреч, приятного времяпрепровождения и предстояло создать недалеко от Москвы, в окружении прекрасных изумрудных сосен.
Любой опытный архитектор знает: не так часто найдется заказчик, способный понять и услышать профессионалов. В этом плане компании «Родной дом» повезло: хозяин дома был открыт неординарным идеям и решениям.
После того, как проект был согласован, предстояло закупить кедр в Сибири. История достойная отдельного рассказа! Нужно было практически поштучно отобрать бревна около 50 см в диаметре на проект площадью более тысячи квадратных метров! Деньги на весь этот объем леса везли в тайгу буквально в карманах. В этом рискованном бизнесе надо все решать здесь и сейчас, так как дистанционные покупки не гарантируют должного качества.
После всех сибирских «приключений» из купленного кедра изготовили норвежский лафет – двухкантный брус. Пока на собственной производственной базе несколько бригад в ручную рубили деревянную часть, на месте уже возводили цокольный этаж. Всего через два с половиной месяца более 30-ти грузовиков с бревнами были доставлены заказчику. Началась сборка стен.
Каркасное строительство: технология своими руками
Технология строительства каркасного дома своими руками впервые появилась в Канаде. Большому количеству эмигрантов в послевоенное время было необходимо теплое жилье, возводимое за короткий срок. Выход был найден. Заготавливали несущие конструкции из дерева. Затем их обшивали фанерой и внутри укладывали утеплитель.
Из-за быстроты монтажа несущего каркаса и качества возводимого жилья многие выбирают каркасное строительство, технология своими руками позволяет построить надежную и долговечную постройку для постоянного проживания.
На заметку
Технологию строительства теплого и простого жилья переняли в Финляндии, стране с суровым климатом. Только технология была усовершенствована тем, что панели для домов стали делать в заводских условиях. Так появилась финская и канадская технология строительства.
Инструкция к фундаменту
Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.
Ленточный фундамент для каркасника.
Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.
На заметку
Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.
В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.
Ленточный фундамент
Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.
Опалубка ленточного фундамента с арматурной сеткой
На заметку
Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.
Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.
Плитный фундамент
Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.
Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.
Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.
Фундамент залит монолитной плитой
Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.
Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку
Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.
Свайно-винтовой фундамент
Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.
Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.
Набор свай для винтового фундамента
Вкручивание свай для фундамента вручную
Соединение винтовых свай фундамента между собой
Свайно-винтовой фундамент
