Основные элементы конструкции

Элементы стропильной системы могут отличаться, все зависит от разновидности конструкции. Однако есть детали, характерные для всех систем, независимо от их сложности.

Детали и узлы систем

Обычно в основе стропильной системы лежит следующее:

1. Стропильные ноги. Отвечают за формировку скатов.
2. Мауэрлат. Представляет собой брус (делается из дерева). Его кладут на стенах дома, чтобы зафиксировать нижние части стропильных ног.
3. Конек. Представляет собой стык каркасов двух скатов. Это самая высокая точка на крыше. Он создает опору для закрепления стропил. Конек часто формируют стропилами, которые скрепляются между собой. Порой он фиксируется на прогоне (коньковой доске).
4. Обрешетка. Делается из реек или бруса, которые монтируются на стропила с одинаковым расстоянием (немного похоже на ступеньки). Служит основой для настилки облицовочного кровельного материала.
5. Подпорные элементы. Например, подкос или стяжка. Они увеличивают жесткость стропильных ног, поддерживают конек или связывают все элементы для создания общей конструкции.

Кроме описанных выше деталей могут присутствовать и другие, цель которых сделать систему прочнее или равномерно распределить нагрузку от крыши на стены:

• Свес. Конструкция позволяет вывести стропильные ноги за стену, чтобы отвести поток воды (после дождя и снега) подальше от дома.
• Кобылки. Используется, если длины стропильных ног недостаточно.
• Балка. Делается на основе деревянного бруса или проката. Важный элемент конструкции, если она рассчитана на изгиб.
• Бабка. Используется достаточно редко. Представляет собой брус, подпирающий стропильные ноги. Устанавливается перпендикулярно затяжке для соединения стропил.

Чердачное пространство

Перед тем, как начать рассматривать разновидности крыш, нужно решить вопрос с тем, как будет выглядеть чердачное помещение, для каких целей использоваться, и будут ли в нем жить люди.

Конструкция кровли бывает:

• бесчердачная;
• чердачная.

Первая называется так потому, что пространство для крыши будет с маленькой высотой. Оно используется лишь для создания теплоизоляционного слоя. Обычно бесчердачные конструкции выбирают при установке односкатных крыш или тех, которые имеют несколько скатов, однако их угол небольшой.

У чердачной конструкции всегда длинный конек. Существует множество способов применения чердачного помещения, его можно как утеплять, так и не утеплять. Обычно для такого оформления выбирают двухскатную крышу или мансардный вариант. Если устанавливается высокий конек, нужно обязательно учесть силу ветра в местности, где будет стоять дом.

Уклон скатов

Для определения уклона нужно посмотреть на дома, стоящие по соседству. Если они спокойно выдерживают погодные условия, следует взять их за основу. Если же нужно создавать оригинальный проект, нужно уделить максимум внимания конструктивным и эксплуатационным особенностям и расчетам.

Уклон скатов влияет на силу взаимодействия ветра со зданием. Чем он круче, тем больше внимания нужно уделять нормальным силам ветра и меньше касательным. Если угол небольшой или вообще отсутствует, важна именно касательная сила.

Уклон ската варьируется от 10 до 60 градусов

И важно учитывать не только внешние нагрузки, но и кровельное покрытие, которое планируется использовать. Причина в том, что масса кровельного материала может отличаться, следовательно, потребуется больше или меньше элементов стропильной системы

От этого может отличаться и нагрузка на стены дома.

Если для облицовки крыши будет использоваться материал, который состоит из множества меленьких элементов, к примеру, керамическая черепица, нужно сделать скат круче, чтобы вода не могла оставаться на крыше.

Обычно для покрытия крыши используются следующие материалы:

• металлочерепица;
• профлисты;
• оцинкованная сталь;
• битумно-волокнистые лисы;
• асбестобетонные листы;
• цементная или керамическая черепица;
• рубероид;
• мягкая кровля.

Монтаж вальмовой кровли по безраспорной системе

Шаг 1. Первым делом нужно приобрести весь необходимый материал, привезти его на место строительства, подготовить стропила к дальнейшей работе

Здесь важно сделать заготовки такими, чтобы были соблюдены все размеры и срезы. Также именно на этом этапе можно заняться и сращиванием стропил

В данном случае будут использоваться шестиметровые стропила сечением 15х15.

Вначале подготавливаются все необходимые материалы

Макет из двух стропил

Шаг 2. Далее можно заняться изготовлением и монтажом мауэрлата. Сначала требуется по периметру стен дома создать опалубку и проложить в ней армирующие прутья. Размер бетонного пояса в этом случае должен получиться 20х20 см. Здесь сразу же устанавливаются мощные металлические болты для установки и фиксации самого мауэрлата.

Сооружение опалубки

Шаг 3. После изготовления опалубки ее нужно залить бетонной смесью и дать застыть. В это время брус для мауэрлата сечением 10х20 нужно обработать защитными составами.

Застывание бетонной смеси

Цены на цемент и основы смесей

Цемент и основы смесей

Шаг 4. Перед дальнейшими работами опалубку нужно удалить, а бетонный пояс – закрыть гидроизоляцией.

Укладка гидроизоляции

Шаг 5. В мауэрлатном брусе требуется просверлить отверстия, которые будут совпадать с торчащими из бетонного пояса болтами. Далее брус нужно надеть на шпильки и установить его по периметру стен.

В мауэрлатном брусе сверлятся отверстия

Установка бруса по периметру

Шаг 6. Излишки шпилек-болтов нужно срезать и закрутить их гайками, закрепив таким образом мауэрлат дополнительно.

Закручены гайки

Шаг 7. Теперь можно приступать к установке стропил по безраспорной системе. Это значит, что на стропилине будет делаться запил, который позволит ей не скользить по мауэрлату. Тогда нагрузка будет идти на стену дома. Но сначала требуется установить подконьковый брус посередине крыши. Он будет играть роль сродни мауэрлату. Фиксируется брус на стойках такого же сечения, как и он сам – 15х10. Все соединения производятся при помощи металлических уголков. Под брус, лежащий на перекрытиях, нужно постелить полосу гидроизоляции.

Сначала требуется установить подконьковый брус посередине крыши

Все соединения производятся при помощи металлических уголков

Под брус, лежащий на перекрытиях, нужно постелить полосу гидроизоляции

Шаг 8. Далее требуется установить диагональные стропила. Они получились сращенные из двух брусьев 15х5 см.

Установка диагональных стропил

Еще одно фото процесса

Шаг 9. Теперь необходимо переходить к установке остальных рядовых стропил

Важно помнить, что они держатся на мауэрлате за счет выпилов в области касания стропилины и мауэрлата, а также конька. Все соединения забиваются на три гвоздя, можно использовать уголки

Шаг между стропилами здесь – 60 см.

Монтаж остальных рядовых стропил

Создается выпил в области касания стропилины и мауэрлата

Шаг 10. По мере перехода на диагональные стропила длину обычных стропил нужно корректировать – получатся нарожники, и крепить их уже не к коньковому брусу, а к диагональным стропилам.

Нарожники нужно прибивать к диагональным стропилам

Результат проделанной работы

Шаг 11. По оставшимся двум скатам тоже нужно установить стропила-нарожники по тому же принципу, что описан выше. Излишки длины стропилин нужно подрезать в соответствии с выбранной длиной свеса кровли.

По оставшимся двум скатам тоже нужно установить стропила-нарожники

Готовая стропильная система

Цены на строительные леса

Строительные леса

Шаг 12. Установка стропильной системы вальмовой кровли завершена. Далее можно монтировать защитные мембраны, утеплитель, обрешетку и непосредственно кровельный материал.

Теперь можно монтировать защитные мембраны

Видео – Стропильная система вальмовой крыши

Как видно из этой статьи, создание стропильной системы крыши вальмового типа – задача действительно не самая легкая. Но при желании и с ней можно разобраться самостоятельно. Однако просить совета и помощи у опытных мастеров все же стоит хотя бы на этапе проектирования кровли, чтобы избежать допущения фатальных ошибок.

Это интересно: Утепление крыши изнутри своими руками, виды утеплителей и технология — читаем по пунктам

Проектирование конструкции

Как выбрать угол ската:

• Боковые углы и вальмовые скаты чаще всего имеют одинаковый уклон, но могут и различаться. Если уклон одинаков, то нагрузка будет распределяться равномерно.
• Угол уклона должен быть от 20 до 45 градусов. Если крыша монтируется в регионах с большой снеговой нагрузкой, то скат делают круче. Если дом будет находиться в месте, где дуют сильные ветра, то уклон должен быть не больше 30 градусов.
• Нижние границы скатов будет зависеть и от типа кровли.
• Для вальмовых крыш лучше использовать штучный кровельный материал, потому что при монтаже листовой кровли будет много отходов.

Как рассчитывается высота конька:

• К коньку будет сходиться промежуточные стропила и они же, только размещенные по диагонали.
• Высоту конька следует находить по формуле:H= d*tqα
   Где d – это ширина здания, tqα – угол ската.
• Конек должен размещаться строго по оси продольной.

Как определить длину конькового прогона:

• Если угол уклона вальмового и бокового ската одинаковый, то длина стропил в центре системы также должна быть одинаковой.
• Край конькового прогона должен находиться от торца стены здания на том же расстоянии, что и прогон от параллельных торцов.
• Рассчитать длину конькового бруса можно, если вычесть из длины дома его ширину. Находиться он должен только по центру.
• Коньковый прогон делается из тех же материалов, что и стропильные ноги в центральной части. Вырезаться вертикальные стойки должны с учетом ширины брусков. Верхний край конька размещается на высчитанной высоте.
• Коньковую раму лучше всего усилить, используя диагональные подкосы.

Как определить длину стропильных ног в центре:

• Если будет определена высота конькового прогона и его промежуток от мауэрлата, то можно высчитать и длину стропил, находящихся в центре.
• Расчет ведется по теореме Пифагора. Нужно высчитать гипотенузу, она и будет длиной стропил в центре. Высота – это катеты, ширина – это основание.
• Длина промежуточных стропил рассчитывается точно так же.
• Чтобы соединить стропила, необходимо высчитать его угол, по следующей формуле: В=90◦-α.
• Соединить их можно и по-другому – внахлест, тогда коньковый прогон будет находиться снизу. Но в этом случае надо рассчитывать размеры и высоту, как стропил, так и стоек. Высшая точка тогда – это прямое пересечение досок, находящихся вверху во всей стропильной системе.
• Можно определить и удлинение стропил, если они понадобятся для формирования карнизного свеса. Существует для этого формула: ▲L=k/cos α, где k – это ширина карнизного свеса, а cos α – угол уклона кровельного покрытия.
• Общую длину ноги стопил можно найти, суммировав L и ▲L.
• Длина ног стропильных по диагонали находится с помощью теоремы Пифагора. Где стропило, находящиеся по диагонали – это гипотенуза с основанием, которая будет равняться ½ ширины дома, а высота приравнивается к длине центральной вальмовой стропилы.

Как определить шаг установки стропил:

• Нагрузка на крышу в основном приходится на стропильные ноги. Если их шаг будет небольшим, то в сечении будет использоваться поменьше пиломатериалов.
• Определить шаг можно по специальной таблице. Найти ее можно в любой строительной методичке либо форумах.

Расчет нагрузки на стропильные ноги:

• Нужно знать следующие параметры:
  • Угол ската;
  • Вид покрытия крыши;
  • Снеговую нагрузку;
  • Уровень ветра.
  • Высоту строения в коньке;
  • Степень открытости земельного надела;
  • Шаг стропил.
• Определяется нагрузка.

Расчет длины нарожников и шаг их установки:

Чтобы рассчитать эти данные, необходимо знать длину центрального стропила и использовать формулу:

L1=2/3 * L

Рассчитав все эти параметры, можно определиться с количеством материала. Чтобы закупить нужное количество кровельного материала, нужно высчитать площадь покрытия: ΣS=ΣL*(2B +4 k), где ΣL –сумма длин стропил, В – длина дома, k – ширина карнизного свеса.

Материалы для установки:

• Стропильные ноги из бруса;
• Мауэрлат из бруса различных параметров от 100*100 до 150*150;
• Коньковые брусы, прогоны, лежаки различных параметров;
• Ригели из досок 50*100 либо 50*150;
• Кобылки и подкосы из доски 50*100;
• Стойки из бруса 100*100 либо 150*150;
• Доски подшивные, ветровые или торцевые – 20*100 либо 25*150;
• Деревянная обрешетка.
• Слой пароизоляции.
• Теплоизоляционное покрытие.
• Слой гидроизоляции.
• Дощечки деревянные для обрешетки.
• Сама кровля.

Особенности вальмовой крыши

Подобный вид кровли отличается отменными эксплуатационными характеристиками, но сложностью устройства. Конструкция составляют четыре стороны – две торцевые, имеющие форму треугольника, и боковые, напоминающие трапецию. Верхушка их соединена коньком, а бока – вальмовыми ребрами. Относительно основания, поверхности имеют одинаковый угол. С учетом ваших предпочтений, кровля может обладать карнизным свесом.

Правильный расчет вальмовой кровли четырехскатной крыши может сделать исключительно специалист, но предварительные «прикидки» можно сделать с помощью онлайн калькулятора.

При расчете применяются данные длины скатов, стен и верхнего конька Источник st-par.ru

Несмотря на сложность расчетов и сооружения, вальмовая крыша относится к наиболее популярным конструкциям. Это обусловлено рядом преимуществ:

• Жесткостью конструкции
• Обтекаемостью покрытия
• Отсутствием фронтонов

Существуют и определенные недостатки:

• Многочисленные отходы материалов
• Сложность проведения расчетов
• Требуются специальные навыки при установке

Учитывая, что достоинств значительно больше, а трудности вас не пугают, калькулятор кровли четырехскатной крыши поможет выполнить примерные предварительные расчеты. По их результатам уже можно сформировать чертеж с визуализацией предпочтений.

Что на него влияет

В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.

Принято выделять 4 типа крыш:

• высокие, с углом в 45-60 градусов;
• скатные, с наклоном от 30 до 45 градусов;
• пологие, угол уклона у которых 10-30 градусов;
• плоские. Уклон в 10 градусов и меньше.

Ветровая нагрузка

Сильный ветер самое большое давление оказывает на кровли высокие.

Потому что такие кровли из-за большого угла наклона имеют очень большую площадь.

У большой площади поверхности очень высока парусность.

Соответственно, очень велика нагрузка на всю конструкцию стропильной системы.

И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании.

Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские.

При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре.

И если крепление кровли будет ослабленным, может произойти срыв всей конструкции.

Поэтому в районах, где сильные ветра бывают часто, рекомендуется устраивать скатные кровли с величиной наклона 25 — 30 градусов.

Если же сила ветра невелика, то величина уклона крыши может равняться 30-45 градусов.

Нагрузка снеговая

Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона.

В этом случае высокая крыша вне конкуренции.

На кровлях с большим уклоном снег не задерживается.

Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.).

Чем меньше угол уклона кровли, тем дольше выпавший снег будет находиться на скатах.

Тем больший вес будет воздействовать на всю конструкцию.

Если конструкция стропильной системы сделана с большим запасом прочности, то некоторый слой снега на крыше – это неплохо.

Он обеспечивает небольшую дополнительную теплоизоляцию.

Однако, если конструкция стропильной системы сооружения на большую нагрузку не рассчитана, то могут быть большие проблемы.

Результаты вычислений

В отчете нашего калькулятора содержатся следующие позиции:

1. Крыша. Исходя из заданных требований, калькулятор порекомендует оптимальный угол наклона стропильной системы. Кроме того, определяется количество требуемого рубероида, а также масса кроющего материала.
2. Стропила. Выдается оптимальная длина стропил, учитывая свесы, и необходимое количество для сооружения кровли.
3. Обрешетка. Калькулятор определит количество рядов, требуемое для создания обрешетки на указанной площади, также необходимый объем других пиломатериалов.

Для получения правильных данных, в поля калькулятора вбиваются все имеющиеся параметры Источник nauka-i-religia.ru При проведении расчетов, программой учитываются все детали: параметры крыши, габариты кровельных карнизов, фронтальных свесов. Эта информация поможет выполнить расчет вальмовой кровли четырехскатной крыши с чертежом.

Расчет покрытия кровли

Чтобы определить, какое количество материала нужно закупить, требуются данные о площади скатов, габаритах листов и припусках, оставляемых под перекрытия (к примеру, 8 см с одной стороны и 15 с другой). Так можно выяснить реальные полезные размеры одной единицы. Разделив на ее площадь значение таковой всей кровли, получают число листов. Иногда в систему вводят и контробрешетку (для нее используют брусья со стороной сечения 5 см) и мауэрлат (здесь размер будет 0,15 метра). Утепляющий слой должен быть не тоньше 0,1 м, иначе возникнет точка росы, что укорачивает продолжительность эксплуатации конструкции. Гидроизоляционные листы должны иметь нахлест 0,1 м.

Схема стропильной системы вальмовой крыши

Вальмовые четырехскатные кровли превосходят по сложности возведения обычные двускатные модели. Это объясняется сложностью точной стыковки всех четырех скатов под требуемым уклоном. Такие крыши имеют два больших ската в форме трапеции и два торцевых ската в форме треугольника. При формировании стропильной системы и возникают основные трудности устройства вальмовой крыши.

Проект дома с вальмовой крышей учитывает, что уклон скатов должен находиться в пределах от 10 до 60 градусов. На выбор угла наклона влияет количество атмосферных осадков, материал кровельного покрытия, а также то, будет ли использоваться подкровельное пространство под мансардное помещение. В регионах с большим количеством осадков уклон должен быть не менее 45 градусов.

Схемой вальмовой крыши должны быть предусмотрены форма сечения, размеры и точное расположение всех конструктивных элементов каркаса. Помимо этого, в чертежах стропильной системы вальмовой крыши отражается длина конькового прогона, высота крыши, угол наклона скатов, ширина пролетов, методы усиления конструкции и специфика крепления элементов.

Схематическая конструкция вальмовой крыши

Учитывая, что накосные стропильные ноги имеют большую длину и являются опорными для нарожников, они нуждаются в усилении. Для этого применяют шпренгель, балку которого врезают в мауэрлат, а стойкой подпирают накосную ногу. Для усиления стропильной системы практикуют использование ветровой балки. Ее фиксируют с внутренней стороны центральных стропил по диагонали преимущественно с ветреной стороны дома.

В случае когда стропила имеют длину более 4,5 м для их усиления используют диагональные подкосы, применение которых позволяет выбрать для стропил брус меньшего сечения. Подкосы упираются в затяжки (балки перекрытия), которые не дают стропилам разъехаться. Если затяжки крепятся ближе к коньковому ригелю, они могут служить в качестве основания под обшивку потолка мансардного этажа.

В схеме стропил вальмовой крыши обосновывается целесообразность использования наслонных или висячих стропил, а также применения дополнительных усиливающих элементов. Если при расчетах выясняется, что параметры бруса не соответствуют требуемой нагрузке, возможно применение клееных или наборных стропильных балок. Эти модифицированные элементы значительно массивней и могут иметь большую длину.

Стропильная система дома с вальмовой кровлей

Если домостроение не имеет промежуточной несущей стены, то используют висячие стропильные ноги, которые опираются только на две опоры (на две стены дома). В этом случае стропила испытывают нагрузку на сжатие и изгиб. Ввиду того что стропильные ноги создают распирающие усилие на стены, применяют деревянную затяжку, которая соединяет между собой стропила. Обычно ее устанавливают внизу у основания стропильных ног.

Когда строение имеет промежуточную несущую стену или средние опорные столбы, используют схему наслонных стропил. В этом варианте стропила одним концом опираются на наружные стены, а для средней части ног опорой являются колонны или внутренняя несущая стена. При такой конструкции стропильные элементы работают на изгиб, подобно балке.

По сравнению с крышей, где используют висячие стропила, конструкция с наслонными стропильными ногами является более легкой. На возведение такой кровли расходуется меньше материалов, что уменьшает затраты на строительство. Возможно использование комбинированной стропильной системы в одной конструкции. Это происходит когда одна часть дома имеет внутреннюю несущую стену, а другая — нет. Для устройства крыши над таким строением используют оба варианта стропил.

Схема деревянных наслонных стропил с упором на один прогон для вальмовой крыши

Схему стропил вальмовой крыши с выносом применяют, когда необходимо произвести увеличение карниза. В этом случае стропильные ноги будут упираться в балки перекрытия. При устройстве вальмовой крыши с опиранием стропил на балки перекрытия такой элемент как мауэрлат можно полностью исключить из конструкционной схемы. Вместо него предлагается применение деревянных выравнивающих прокладок.

Как рассчитать площадь четырехскатной крыши?

Схематично представить вальмовый тип крыши можно одним прямоугольником, который является основанием, двумя трапециями – грани конструкции и двумя равнобедренными треугольниками.

Отталкиваясь от такого представления конструкции, можно расчеты провести легко и без ошибок.

У любой крыши в процессе проектирования прежде всего определяется угол наклона.

Такой параметр выбирается на основании ряда факторов и является значением, от которого производят все остальные расчеты.

Алгоритм расчета площади конструкции:

1. Первая формула, которая понадобиться в расчетах – это h = b / 2 * tanA. В данной формуле b – это ширина здания, A – это угол наклона ската, h – высота конька. Пользуясь таблицей тангенсов, узнается значение данного угла и проводится расчет.
2. Используя значение косинуса этого же угла ската узнается длина угловых стропил. Формула для расчетов с = b / 2 * cosA, обозначения аналогичны.
3. Для того, чтобы узнать значение длины вальмовых стропил, нужно вычислить квадратный корень из следующей формулы: d = h2 + b2 / 2, обозначения аналогичны.
4. Площадь всей крыши находится при сложении всех условно разделенных элементов конструкции, а именно: трапеции, треугольников и прямоугольника. Формула для расчетов следующая: S = 2 * (c * b) + 2 (a — b) * c = 2 * c * (b + a — b) = 2 * c * a.

После проведения расчетов рекомендуется провести проверку всех значений. Это поможет избежать неточностей и ошибок в строительстве.

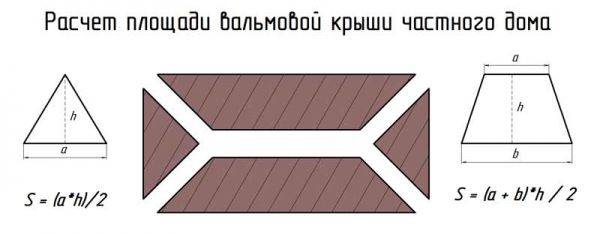

Расчет площади

Материал для вальмовой крыши

Порода и сорт древесины оказывают прямое влияние на длительность и надежность кровельной конструкции. Мастера советуют отдать предпочтение пиломатериалу из лиственницы или сосны. Все заготовки требуют предварительной обработки антипиренами и антисептиками.

Помимо древесины понадобится металлические крепления, гвозди, саморезы, анкерные болты.

Примечание. Формируя вальмовую стропильную систему на деревянном доме, который может дать усадку, мастера советуют использовать плавающие крепления для соединения стропил с мауэрлатом. Такой способ компенсирует подвижки венцов при естественной усадке дома из бруса или бревна.

Опора скользящая для стропил (закрытое скользящее крепление)

Способы крепления стропил вальмовой крыши

На иллюстрации ниже представлено несколько современных способов крепления стропильных балок к мауэрлату.

При этом используются способы с запилом балки по месту (или предварительно, с вспомогательными опорными элементами и накладками-кобылками для удлинения стропил и увеличения свеса по мере необходимости.

Укороченные стропильные балки к диагональным крепятся немного иначе, поскольку нагрузка на них снижена и обычный способ монтажа не подходит.

Крепления балок в коньковой части также имеют отличия. Выбор конкретного способа зависит от навыков работы строителей, имеющихся крепежных материалов и планируемого типа гидроизоляции.

Связка диагональных стропил, конька и промежуточных стропильных брусьев особенно ответственна, поскольку этот узел обеспечивает жесткость всей конструкции.

Виды металлочерепицы

Есть в продаже как металлочерепица импортного производства, так и отечественного. Европейский вариант идет строго из стали 0,5 мм толщины — это прописано в стандарте. В нашем ГОСТе допускается от 0,45 до 0,5 мм.

Больше разных составов есть для финишного покрытия, то, которое наряду с защитой от атмосферных воздействий придает материалу тот или другой цвет.

Типы защитно-декоративных внешних покрытий

Внешнее покрытие металлочерепицы выполняет одновременно две функции. Оно защищает металл основы от коррозии, и придает материалу привлекательный вид. Есть следующие типы этого покрытия:

Крыша из металлочерепицы с покрытием из полиэcтера (PE)

Матовый полиэстер не дает бликов и служит дольше

Покрытие из пластизола имеет интересную структуру

Пурал — одно из самых прочных покрытий

Самое дорого и долговечное покрытие — полидифторид

Виды профиля

Размеры металлочерепицы различных профилей

Кровля из металлочерепицы в 70% случаев сделана из профиля Монтеррей. Он имеет округлую, слегка асимметричную форму волны. Есть 7 подвидов с разными параметрами волны.

Так выглядит Монтеррей на крыше

Следующий по популярности профиль — Каскад. Из него сделано около 15% кровель из металлочерепицы. Он образован ровными линиями, имеет четкую геометрию. Очень интересно смотрится на крышах сложных форм с большим количеством ломанных линий.

Так смотрится металлочерепица Каскад на крыше дома

Этот профиль используется больше в регионах со средними ветровыми и снеговыми нагрузками — высота волны небольшая, нагрузки выдерживает средние.

Размеры профиля Каскад

Еще около 10% рынка занимает металлочерепица Андалусия. Она больше всех остальных похожа на классическую полукруглую черепицу. Профиль имеет симметричный, с ярко выраженными перепадами.

Внешний вид кровли с металлочерепицей Андалузия

Профиль сконструирован так, что стык находится на стенке волны, его практически не видно. Создается впечатление монолитного кровельного покрытия.

Размеры листа и параметры волны металлочерепицы Андалусия

Особенности стропильной системы вальмовой крыши

Описываемая кровля собирается из следующих элементов:

• Мауэрлата/балок перекрытия (применяются как опора для стропильных ног);
• Конькового прогона (данный элемент влияет на то, какой конфигурации будет крыша);
• Рядовых боковых стропил (требуются для соединения конька и несущих стен);
• Диагональных (угловых, накосных) стропил;
• Центрального стропила вальма;
• Нарожников (так называются более короткие стропильные ноги, при помощи которых соединяются накосные стропила и мауэрлат);
• Подкосов и стоек (используются как дополнительные опоры);
• Ригелей (связывают между собой стропильные ноги);
• Шпренгелей (задействуется как дополнительная опора для диагонального стропила).

Если при обустройстве вальмовой крыши используются висячие стропила, то нет необходимости устанавливать коньковый прогон. Его способны заменить центральные фермы – стропильные ноги, объединенные между собой ригелями. Что касается стропильной системы в центре кровли, то она делается тем же образом, что и в случае со строительством двухскатной крыши.

Чтобы все размеры идеально подходили, профессионалы рекомендуют делать стропильные фермы на земле, отталкиваясь от заранее проработанного шаблона

Монтируя ферму, важно проверить каждую конструкцию касаемо ее расположения по вертикали. Чтобы вальмы имели правильную геометрию и были симметричны, крайние стропильные фермы должна быть на одинаковом расстоянии от торцовых стен дома

После того, как будет установлен ряд, из образованной системы устанавливаются бруски или доски, которые связывают фермы. Далее к крайним фермам следует пристыковать накосные стропила, которые опираются на углы сооружения. Дальнейший этап – устанавливается центральное стропило вальма и нарожники.

Опорой для стропильных ферм может служить мауэрлат или балки перекрытия. Разрабатывая проект необходимо понимать, что во второй ситуации балки должны укладываться с тем же шагом, что и стропила. В случае с опорой в качестве мауэрлата затяжки, которые находятся снизу ферм, применяются не только с той целью, чтобы сделать конструкцию жесткой, но и в качестве балок перекрытия.

В случае, когда длина пролета не более 6 метров, то можно использовать нижнюю затяжку. Если длина варьируется от 6 до 7.5 метров, то в верхней части должны быть использованы ригели. При длине от 7.5 до 9 метров, верхняя часть стропил связывается с затяжкой при помощи стойки. Если предполагается большая длина, то предыдущий вид соединения понадобится усилить подкосами.

Прежде чем монтировать стропильную систему следует оценить геометрию стен дома

Важно, чтобы верхняя часть стен была расположена строго в горизонтальном положении

Материалы и расчеты

Создать систему стропил для кровли вальмового типа можно как из дерева, так и из металла. Для самостоятельной работы дерево предпочтительней, так как делать что-либо из него гораздо проще. Хороший вариант – сосна. Она легкая, прочная и имеет невысокую стоимость.

Если стропильная система создается из металла, то важно брать оцинкованный вариант, который будет способен противостоять коррозии и прослужит очень много лет, а также сможет выдерживать большие нагрузки. Стропильная система вальмовой крыши

Стропильная система вальмовой крыши

Самое сложное в создании вальмовой крыши – это правильный ее расчет

Важно учесть не только размеры дома, но и ветровую нагрузку в регионе, количество осадков в течение года, тип материала, из которого будет изготавливаться крыша, а также необходимость установки дополнительных элементов, выполнения работ по утеплению и т. д

Расчет в любом случае производится по определенным формулам

И здесь важно учитывать оптимальный уклон крыши. Его можно подобрать, ориентируясь по таблице

Уклон поможет сориентироваться и в отношении заложения стропил.

Зависимость уклона кровли для различных кровельных материалов

Таблица — угол наклона крыши в зависимости от кровельного материала

Расстояние между стропилами можно посмотреть на таблице ниже.

Расчет сечения стропил

Заложение стропил и соотношение между их длиной можно рассчитать, используя коэффициенты в таблице ниже.

Таблица коэффициентов для расчета

Итак, используемые формулы для расчета вальмовой крыши следующие:

Н = D*tan a / 2, где Н – это высота конька, D – ширина дома, а – это угол наклона ската;

Определение высоты конька вальмовой крыши

L = l – D, где L – длина конька, l – длина строения, D – ширина дома;

Классическое расположение конькового прогона

• L c = H2+d2, где L c – длина центральных стропил. Точно так же рассчитываются и рядовые стропила;
• ∆L = k/cos a, где ∆L – нужная длина удлинения стропилины для свеса;

Расчет длины удлинения стропила

B = 900 – a, где b – уклон рядовых элементов;

Подрезка стропильных ног для соединения в коньковой части

LД = √(L2 + d2) , где LД – длина вальномых стропилин по диагонали;

Прямой треугольник с гипотенузой

L1 = 2/3L и L2 = 1/3L, где L1 и L2- длина нарожников (первого короткого и второго короткого);

Боковая проекция углового участка

площадь крыши можно посчитать как ∑L * (2В + 4k).

Схема для расчета площади вальмовой крыши

Результатом всех расчетов может стать подробный чертеж вальмовой крыши с указанием всех размеров и параметров, которые нужно будет просто переносить на материал для кровли. Кстати, основываясь на этих расчетах, как раз и получится подсчитать, сколько чего нужно покупать для того, чтобы самостоятельно сделать такую крышу.

Расчет покрытия для кровли

Расчет кровли осуществляется после проведения необходимых замеров. Полученные размеры необходимо ввести в соответствующие поля калькулятора. При измерении стоит учитывать следующие параметры:

• наклон и геометрия крыши (односкатная / двускатная, шатровая, мансардная, вальмовая);
• наличие люков и других элементов, которые оставляют без кровельного покрытия.

Размеры чертежей, планов здания могут значительно отличаться от фактических размеров. Максимально точный расчет произведет только высококвалифицированный специалист.

При расчете сложной кровли крышу разбивают на отдельные плоскости и производят замер каждого элемента

Особое внимание уделяют размерам скатов

Программа позволяет выбрать толщину металла и цвет покрытия. Благодаря широкой цветовой гамме вы можете подобрать оптимальный вариант для вашего дома.

Как рассчитать софиты для крыши?

Наш калькулятор позволит справиться и с этой задачей в режиме онлайн. Расчет софитов производится автоматически с учетом материала (металл / ПВХ). Софиты используются для обшивки карнизов и фронтонных свесов.

При необходимости вы можете отказаться от расчета саморезов, утепления, доборных элементов и комплектующего. Это снизит стоимость заказа. Расчет производится с учетом запретных длин и перехлестов листов.

После завершения расчета добавьте заказ в корзину. Доставка кровельного материала возможна в любой регион Российской Федерации.
