Как сделать стропильную систему крыши: устройство конструкции и составные узлы двухскатной крыши с мансардой своими руками: Пошагово

Стропильные конструкции мансардных крыш

Мансардная крыша, как и любая конструкция кровли, состоит из двух систем:

  • ограждающей, включающей кровельный пирог, гидро-, паро- и теплоизоляцию;
  • силовой, куда входит, во-первых, стропильная система, и, во-вторых – мауэрлат.

Мауэрлат распределяет нагрузки, которые испытывают стропила мансардной крыши, на несущие стены

Стропильная система мансардной крыши – это ее силовой каркас со множеством видов и разновидностей. К тому же она считается самой оптимальной в силу своей относительной простоты и небольших затрат на увеличение внутреннего пространства.

На заметку: к примеру, квадратный метр полезной площади мансардной крыши 8х10 обходится порядка 70–75 долларов.То есть оборудовать мансарду в 60–65 м2 гораздо дешевле, чем построить такую же площадь «с нуля».

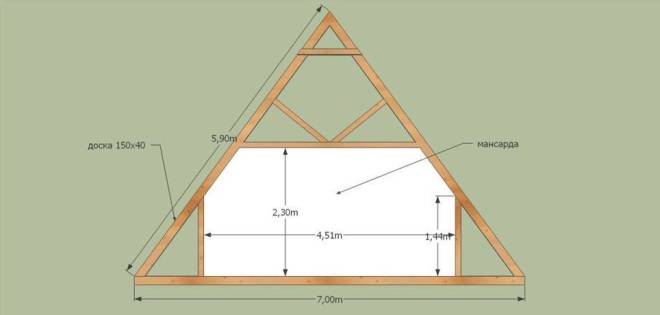

Классическая мансарда – стропильная система

Будучи основой для мансардной крыши, система стропил помимо своего веса должна выдерживать и расчетные нагрузки от ветра и снега. Если учесть к тому же, что это звено, связующее воедино кровельные скаты, балки перекрытия, стены и потолок, то очевидно – расчет стропильной системы мансардной крыши должен быть выполнен тщательно и грамотно.

Связь между полезной площадью мансарды и углом наклона крыши

Конструкция и размеры мансарды зависят от многих параметров, в частности, от ширины дома и высоты помещения. Поэтому сначала необходимо подготовить соответствующие чертежи и проработать все узлы соединений. Схема стропильной системы мансардной крыши должна содержать исчерпывающую информацию об

  • увязанных между собой высоте, шаге и сечении стоек;
  • длине и наклоне стропил;
  • месте расположения мансардных окон;
  • размере обрешетки
  • материале для обшивки фронтона.

Важно: особого внимания требует крепление стропил к мауэрлату и его же самого –к стене здания. При любом серьезном просчете крыша мансарды в случае ураганного ветра может оторваться или разрушиться

Расчеты системы можно значительно упростить, если использовать таблицы, в которых представлены готовые конструктивные решения узлов несущей системы с указанием способов крепления и основных размеров.

Монтаж двускатной крыши

Лучше будет, если проект кровли включит в себя и подробный план работ: расположение на стене несущего устройства – мауэрлата, порядок установки стропильной системы, монтаж обрешетки, порядок укладки пирога кровли.

Крепление мауэрлата

Несущие брусья из сосны, лиственницы иди дуба чаще всего имеют стандартную длину – 6 м. Для большинства построек их нужно соединять между собой.

Наиболее надежный способ – с запилом бруса (выборки древесины) и присоединением концов друг к другу внахлест. Половинки крепятся с помощью шайб и болтов М14, М12 и таким же способом соединяются по углам.

К стене крепится несколькими способами или их комбинацией:

  1. За 2-3 ряда до окончания стены делают закладку стальной проволоки, на которую впоследствии с помощью ломика затягивают несущий брус.
  2. При монолитном строительстве замуровывают при отливке стены шпильки, в которые вкручиваются анкерные болты.
  3. На этапе возведения стены делают деревянные закладки. К ним впоследствии с помощью кованых скоб крепят мауэрлат.
  4. Используют предварительно замурованные штыри. В качестве крепежей применяют арматуру или шпильки.

Устройство висячих стропил

Стропильная конструкция такого типа нужна, когда в помещении под крышей не должно быть перегородок. Стропила не имеют поддержки в центре и опираются друг на друга или коньковую балку – висят.

В качестве креплений используются пластины из металла, анкеры, гвозди или прорезные шипы. Основная нагрузка передается на распорки у основания и затяжку, высота расположения которой зависит от величины сдерживаемого усилия.

Равномерно распределить нагрузку на стены и фундамент здания помогает мауэрлат.

Чтобы поддержать длинные затяжки, в конструкцию встраивают элементы, называемые бабками. Они располагаются под самым коньком кровли.

Большие пролеты нуждаются в дополнительных подкосах и стойках, поддерживающих стропила. Конструкции собирают в арки разных форм.

Варианты крепления висячих стропил к мауэрлату

Стропильные ноги крепятся к мауэрлату рядом способов:

  1. Врубка стропил в несущий брус по заранее подготовленному шаблону.
  2. Если наклон ската больше 35°, можно использовать «двойной зуб». В месте расположения на балке крайнего упора вырезается шип. На самой балке устанавливается 2 упора, а в стропильной ноге делается отверстие.
  3. Крепление с помощью хомутов и болтов. На балке делают выемку, в которую ставится срезанная по торцу стропилина.

Независимо от способа, лучше придерживаться следующих рекомендаций:

  • глубина, на которую допустимо зарубать стропила, не должна превышать 1/3 ширины;
  • для надежного соединения в каждом узле лучше применять 2 способа крепежа;
  • не всегда допустимо использовать шаблонные варианты, бывает, что требуется подогнать отдельно каждую ногу.

Устройство наслонных стропил

Если в постройке имеются промежуточные опоры и внутренние несущие стены, то для того, чтобы сделать крышу, применяют наслонную стропильную систему. Она отличается от висячей тем, что содержит опорные стойки под коньковым брусом и стропилами (подстропильные элементы).

Конструкции могут быть как симметричными, так и несимметричными. Кроме того, существуют:

  • безраспорные системы, в которых распирающее горизонтальные усилия не передается на стены, а стропильная нога работает только на изгиб;
  • распорные системы – они содержат распор, передающий нагрузку на стены при прежних напряжениях изгиба и сжатия.

Монтаж обрешетки

Обрешетка бывает разреженной и сплошной, одно- и двухслойной. Выбор зависит от материала кровли.

Для изготовления сплошной обрешетки используют:

  • ДВП;
  • ДСП;
  • ОСП;
  • фанеру повышенной влагостойкости.

Разреженную делают из доски или бруса, металла.

Элементы крепятся к стропильным ногам с помощью гвоздей и саморезов. Шаг обрешетки зависит от материала покрытия и толщины доски. Для 20 мм он составляет 30 см, для 30 мм – 120 см.

Виды стропильной системы

Принято классифицировать стропильные системы, чтобы задача по выбору варианта будущей кровли решалась легче:

  • Односкатные. Самые простые. Больше подходят для подсобных помещений, бань, небольших частных домов, беседок. Предусматривает наклонное положение конструкции под небольшим углом (не более 25°);
  • Двускатные. Используются для небольших домов и дачных построек. Имеют вид треугольника, при котором стропильные доски соединены балкой и находятся под определенным углом;
  • Двухскатные ломаные. Имеют два ската с переломом, благодаря которому есть возможность увеличить площадь мансарды;
  • Трехскатные (полувальмовые). Имеют два ската формы трапеции, которые соединены одним торцевым треугольным скатом (вальмой);
  • Четырехскатные (вальмовые). Используются для жилых построек, требуют значительных трудозатрат. Имеют два торцевых треугольных ската и два трапециевидных;
  • Шатровые. Используются для построек квадратной формы. Состоят их четырех треугольных скатов, верхний угол которых соединен в центре кровли;
  • Многощипцовые. Состоят из трапециевидных или других скатов разных форм, соединенных между собой.

Самые подходящие конструкции для мансардных крыш — двухскатные и ломаные двухскатные. Есть другие виды стропильных систем, но они менее распространены и не настолько практичны, как вышеперечисленные.

Стропильные конструкции еще классифицируются на:

  • Висячие. При таком виде каркаса кровли не создается горизонтальная нагрузка по причине отсутствия несущих стен в помещении;
  • Наслонные. Вариант стропильной установки, предусматривающий опору на несущую внутреннюю стену или опору в здании.

Расчет материала для каркаса кровли при проектировании здания ведется исходя из задуманной конфигурации и нагрузки

Стропила для двухскатной крыши своими руками сделать не трудно, важно подойти к делу с умом

Стропильные системы наслонного и висячего типа

Расчет нагрузки на стропила

Для правильного расчета нагрузки на стропила необходимо учитывать множество факторов, которые способны повлиять на тяжесть конструкции.

Важные показатели, которые следует учесть:

  • Нагрузка постоянная: включает в себя массу кровельного пирога, покрывного материала;
  • Нагрузка временная: постоянное и максимальное количество снега, дождей, интенсивность ветреных порывов, а в районах с высокой сейсмичной активностью — действие штормовых ветров, смерчей, ураганов.

Кроме того следует иметь ввиду массу и прочность стропильных ног, а также обратить внимание на крепление стропил двухскатной крыши и вариант монтажа

Схема стропильных систем

Виды двухскатных крыш

Крыши двускатные бывают разных форм, каждая из которых отличается особенностями конструкции, дизайнерскими решениями и характеристиками подкровельного пространства.

Симметричная или простая двухскатная кровля

Щипцовая или симметричная классическая кровля представляет собой расположенные под нужным углом относительно постройки 2 плоских прямоугольных ската.

Свойства и функции сооружения определяются прежде всего величиной угла такой крыши:

  1. Наиболее простым решением для домов с размерами стены в ширину до 8 м будет ферма со сторонами, имеющими наклон 45°.
  2. Меньшие углы применяются в районах с большими ветровыми нагрузками и для небольших зданий.
  3. Расположение скатов круче 45° – лучший вариант для строений, находящихся в регионах с большим количеством осадков в виде снега. Такой тип кровли является наиболее дорогостоящим.

Симметричная ломаная конструкция понадобится для увеличения места под крышей.

Крыша с разными углами наклона скатов

Двускатная крыша с разными скатами, в основе которой находится произвольный треугольник с отличающимися углами, более сложна в расчетах. Одинаковых элементов в стропильной системе меньше. Какие-то части понадобится усиливать.

Конструкции используются с целью:

  • получить мансардное помещения требуемой формы;
  • сделать балкон с нужной стороны и заданного размера;
  • создать стильный оригинальный дизайн.

Крыша с большими свесами

С горных вершин Швейцарии и Франции в Россию пришло такое экстерьерное решение, как шале, когда под одной кровлей дома размещаются другие пристройки.

Подход позволяет соединить традиционный взгляд на архитектуру и новые строительные технологии. Большие свесы помогают защитить от влаги фундамент и стены, сэкономить на устройстве отдельных кровельных систем.

Двускатная крыша с разными скатами позволяет перекрыть несколько помещений, начиная от мансарды, и включая парковку, летнюю кухню, беседку или веранду, бассейн или хозяйственные постройки.

Двухскатная ломаная конструкция крыши

Чтобы приблизить форму мансардного помещения к классической жилой площади, кровельные скаты вверху делают более пологими, а книзу усиливают наклон – «ломают».

С помощью этих манипуляций под кровлей получают:

  • высокий потолок;
  • почти вертикально расположенные стены и окна;
  • возможность сделать балкон во всю ширину;
  • отсутствие острых углов в комнатах.

Изломы увеличивают пространство мансарды, делают его более привычным и уютным.

Ломаные конструкции также применяются при создании разноуровневых двускатных крыш, когда скаты не только отличаются по длине, но и расположены на разной высоте.

Конструктивные особенности стропильной системы

Характерной особенностью любой двухскатной крыши являются две наклонные плоскости прямоугольной формы, которые она образует в верхней части дома.

Такое ее устройство позволяет различным видам осадков не скапливаться и стекать с нее естественным путем.

Несмотря на кажущуюся простоту такой кровли, ее конструкция имеет достаточно сложное устройство, однако сделать ее своими руками по силам каждому работящему человеку.

Ее основными конструктивными элементами являются мауэрлат, непосредственно сама стропильная система, кобылки.

Кроме этого, в проект обязательно должны быть включены такие виды элементов, как свес, лежень, а также подкосы и затяжки.

Сами стропильные системы опираются, главным образом, на мауэрлат, который отвечает за распределение нагрузки от стропильного каркаса по стенам.

Непосредственное формирование главного каркаса производится за счет стропильной ноги.

Оба ската, которые образуются данным типом крыши, соединяются между собой коньком, который является окончанием всех стропил.

Вся вертикальная нагрузка стропильной системы на внутренние стены дома передается через стойки, для которых производится отдельный расчет.

За передачу нагрузки непосредственно от стропил к несущим стенам отвечают подкосы, которые обязательно должны быть включены в проект.

Для того чтобы стропила были надежно скреплены между собой, обустраивается специальная затяжка.

Для стропильной конструкции любого типа крыши важное значение имеет предварительный расчет, на основе которого составляется проект, который также может предусматривать обустройство мансарды. Для ломаной крыши с двумя скатами предусматривается своя схема, а также разрабатывается отдельный проект

Для ломаной крыши с двумя скатами предусматривается своя схема, а также разрабатывается отдельный проект.

На представленных ниже фото, показаны варианты двухскатных крыш с различным уклоном для частного дома, монтаж которых можно осуществить своими руками.

Фото:

Фронтон

Всё же погода штука коварная, поэтому утепление лучше отложить и сделать его позже изнутри. Гораздо важнее смонтировать кровлю и закрыть фронтоны. Поэтому в крайние стропильные пары согласно собственным задумкам монтируем каркас под остекление и утеплитель. Наверняка уже созрели идеи с окнами или балконом. Отделочным материалом закрывать фронтон пока рано, лучше это делать одновременно с подшивом. Если декорировать фронтон придётся до утепления, технология одна: каркас, кровельная мембрана, контррейка и только после – финишная отделка.

А дальнейший план как сделать двухскатную крышу такой:

  • На торцы свесов стропил набивается лобовая доска. Причём если весь подшив планируется деревянный её и ветровые доски имеет смысл предварительно ошлифовать и окрасить.
  • От лобовой доски вверх в выборку свесов, заподлицо со стропилами набивается сплошная обрешётка из 4 досок. Кондуктором контролируются расстояния между стропилами.
  • На край ската набивается капельник конденсата. На него клеится монтажный двусторонний скотч.
  • Между стропилами «на ребро» набиваются доски – опоры для утеплителя.
  • Раскатывается первый ряд кровельной мембраны. Нижний край клеится на скотч к капельнику, мембрана прижимается к стропилам контррейкой.
  • Если для крепления водосточных желобов запланированы длинные металлические крюки, самое время их крепить. На средних стропилах поверх контррейки примеряется и фиксируется первый крюк. Загибается он таким образом, чтоб край будущей кровли выступал на 1/3 желоба, а наружный край желоба не выступал за воображаемое продолжение кровли. Это нужно для того чтоб жёлоб хорошо собирал воду, но его не оборвало снегом. По верху крюка на контррейке закрепляется шнурка, с небольшим спуском по скату крепится на одном краю. Сделав разметку шнурку перемещают на другой край. Следом прибиваются все крюки – уклон для желобов обеспечен.
  • Поверх контррейки набивается обрешётка, с определённым шагом под конкретный вид кровли.
  • Следом набивается вентиляционная лента или сетка, чтоб закрыть доступ птицам и загибаются водосточные крюки.
  • На край обрешётки крепится карнизная планка.

Переходя выше с перехлёстом раскатывается следующий ряд кровельной мембраны, прижимается контррейками. Контролируя расстояние между стропилами набивается обрешётка. Далее всё также вверх, мембраной нужно перехлестнуть конёк двускатной крыши.

Все перечисленные операции одинаковы для обоих скатов. Проверив их диагонали, спилив лишние концы обрешётки и набив ветровые доски можно переходить к кровельным работам.

Фронтон

Фронтон представляет собой продолжение стены, ограниченное скатами кровли. Если предусмотрена двускатная крыша, фронтоны дома имеют форму треугольника. При монтаже стропильной конструкции в первую очередь устанавливаются крайние фермы, которые в дальнейшем служат каркасом для фронтонов.

Необходимо строго проверить вертикальность конструкций и проследить, чтобы они имели одинаковую высоту. В верхней части фронтонов крепится коньковый прогон, к которому в дальнейшем монтируются остальные стропильные конструкции.

фронтон на двускатной крыше

Обычно фронтоны зашиваются после окончания кровельных работ, но это можно сделать и на более раннем этапе. Монтаж досок 50×100 или 50×150 мм выполняется в вертикальном или горизонтальном направлении. Фронтон, который можно построить своими руками, нередко снабжается окнами.

Необходимо предусмотреть и утепление фронтонов.

Установка стропил для двухскатной крыши своими руками

Когда все подготовительные работы и расчеты выполнены, и закуплены нужные материалы, начинают непосредственно монтаж стропильной системы двухскатной крыши. Он состоит из нескольких этапов.

Укладка мауэрлата на стены

Этот элемент крепится на несущей стене по всей ее протяженности. Если речь идет о бревенчатом доме, то мауэрлатом может служить верхний венец. Для зданий из газобетона или кирпича потребуется мауэрлат, равный длине стены. Иногда эту деталь можно укладывать между стропилами.

При недостатке длины материала для мауэрлата можно срастить несколько кусков. При этом края запиливают под 90º и стыкуют с помощью болтов – проволока, нагели или гвозди не годятся.

Есть два способа укладки мауэрлата поверх несущей стены:

  • симметрично по центру;
  • со смещением в нужную сторону.

Монтаж мауэрлата выполняется на предварительно уложенный гидроизоляционный слой из рубероида. Это защитит древесину от гниения.

Стоит ответственно отнестись к процессу крепления мауэрлата, поскольку при сильном ветре он должен выдерживать особенно большую нагрузку.

В качестве креплений для мауэрлата можно использовать такие расходники:

  • Анкера, которые незаменимы для монолитных материалов.
  • Деревянные нагели. Эти детали применяются в домах из бруса и бревен, хотя к ним требуются дополнительные крепления.
  • Скобы.
  • Арматура или специальные шпильки. Такой вариант предпочтителен для построек из пено- или газобетона.
  • Вязальная или стальная проволока – это вспомогательный крепежный элемент, применяемый практически всегда.

Сборка ферм или стропильных пар

Сборка ферм может быть выполнена одним из методов:

  • Брусья для стропил собираются и крепятся прямо на крыше здания. Этот процесс довольно трудоемок, поскольку все замеры, подрезку и сцепку брусьев придется делать на высоте. Однако можно обойтись своими силами, без привлечения техники.
  • Фермы или стропильные пары можно закрепить на земле, а потом готовые элементы поднять на крышу здания. С одной стороны – это упрощает процесс установки стропил, а с другой – из-за большого веса конструкции ее подъем наверх потребует наличия специального оборудования.

Обратите внимание, что начинать сборку стропильных пар стоит только после нанесения разметки. А если заранее изготовить шаблон, для которого взять две доски, равные длине стропил, и соединить их между собой, то тогда все пары получатся абсолютно одинаковыми.

Монтаж стропил

После сборки и подъема на высоту выполняется установка стропил двухскатной крыши деревянного дома. Чтобы зафиксировать их на мауэрлате, в нижней части стропил делают запилы. Первыми устанавливают две фермы с противоположных концов крыши.

После этого между стартовыми парами натягивают веревку, по которой будут выравнивать все остальные стропильные фермы и устанавливать конек.

Теперь можно монтировать оставшиеся пары с соблюдением расчетного шага между ними. В тех случаях, когда сборку пар производят непосредственно на крыше, между двумя торцевыми фермами крепят коньковый прогон. На него впоследствии и производят установку стропил.

Порядок установки половинок стропил согласно мнениям профессионалов может отличаться. Некоторые предпочитают укладывать брусья в шахматном порядке, чтобы не перегружать фундамент и стены в процессе работы. Другие склоняются к последовательной установке пар стропил. Как бы то ни было, стропильные ноги могут нуждаться в подпорках и стойках – все зависит от размеров крыши и формы ферм.

Крепление конька

Конек – это элемент, который образовывается посредством крепления стропил в верхней точке. Как только все детали стропильной системы для двухскатной кровли будут установлены, следует выполнить капитальное закрепление всех элементов конструкции.

Установка обрешетки

Наличие обрешетки является обязательным при строительстве любой крыши. Она не только поддерживает кровельный материал и позволяет его надежно закрепить, но и дает возможность перемещаться по крыше в процессе работы.

Расстояние между отдельными досками выбирают, исходя из типа кровельного материала:

  • мягкая кровля укладывается на сплошную обрешетку без зазоров;
  • для металлочерепицы нужна обрешетка с шагом в 35 см (между двумя нижними рядами – 30 см);
  • шифер и профнастил можно укладывать на обрешетку с шагом в 44 см.

Итоги

Таким образом, чтобы собрать стропильную систему для крыши с двумя скатами, следует учесть много нюансов и предусмотреть любые возможные осложнения. Надеемся, что наши советы помогут вам справиться с этой нелегкой задачей и создать качественную и долговечную крышу для вашего дома.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

  • Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
  • Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
  • Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
  • Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Формула расчета высоты конька двухскатной крыши

Выбор сечения стропил

Расчет нагрузок

Выбор материала

Рассчитываем угол наклона

Угол наклона склонов подбирается не в зависимости от эстетических предпочтений, а ориентируясь по погодным условиям, с учетом кровельного материала. Более крутые скаты 40-45 градусов сооружаются в районах с большим количеством снежного покрова, а более пологие 10-20 градусов в местах с сильным порывистым ветром.

Учитывайте, что чем круче склон, тем выше расход материалов, тем больше итоговая стоимость кровли

Обязательно во внимание принимают требования материала:

  1. Черепица, шифер требуют уклона не менее 22 градусов, в противном случае, через стыки между элементами просачиваются осадки.
  2. Металлочерепицу укладывают под углом не менее 14 градусов, так как она сильно страдает при порывах ветра, она может деформироваться или вообще слететь.
  3. Мягкая кровля допускает угол наклона до 5-10 градусов, делая возможным покрытие ею склоны любой геометрии.
  4. Ондулин считается одним из самых надежных материалов и может использоваться даже для крыши с уклоном менее 6 градусов.
  5. Профлисты нельзя укладывать под углом менее 15 градусов, однако склоны даже с допустимым уклоном желательно обработать герметиком для лучшей гидроизоляции.

Угол наклона скатов двухскатной крыши

Разновидности креплений

Дерево — природный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего линейный размеры сооружения изменяются. Именно поэтому опытные мастера рекомендуют возводить крышу для брусовых и бревенчатых домов, спустя год после постройки, когда процесс усадки переходит из активной в пассивную фазу. Если зафиксировать деревянные элементы каркаса жестко, то после высыхания крыша дома может деформироваться. Поэтому для соединения стропил используют следующие виды креплений:

  1. Жесткие. Жесткими креплениями называют такие разновидности крепежной фурнитуры, которые не способны компенсировать изменения размеров древесины в процессе высыхания. Они обеспечивают прочную, надежную фиксацию, однако, они могут стать причиной деформации каркаса, приводящей к изменению геометрии кровли, протечкам или даже обрушению конструкции. К этой разновидности крепежа относятся металлические уголки, металлические накладки и деревянные «чурки».
  2. Подвижными. Подвижными крепления называют способы фиксации, которые за счет скользящих вдоль своей оси деталей могут компенсировать изменение размеров стропильного каркаса в процессе усадки сооружения. Каркас, закрепленный с помощью ползунов или салазок, «дышит» вместе с домом, подстраиваясь под его размеры, не давая деформаций. С помощью таких креплений можно возводить крыши для деревянных домов, не прошедших процесс усадки.


Скользяща стропильная система

Обрешетка и утепление

Чтобы крыша двухскатная своими руками была надёжной, обязательно утеплите её. В роли утеплителя можно использовать различные материалы, например, очень популярную минеральную вату или другие варианты на её основе. Обязательно следует предусмотреть наличие паро- и гидроизоляционного слоя.

Гидроизоляционный слой укладываем непосредственно на стропила и фиксируем его. Далее прокладываем маты из теплоизоляционного материала, располагая их между стропил с надёжной фиксацией. Далее укладываем слой пароизоляции, который располагаем с внутренней стороны кровли. Соединения слоёв фиксируем при помощи специальной клейкой ленты. Поверх изоляционного материала можно сразу смонтировать отделочный слой, а можно отложить этот этап на потом.

Теперь переходим к обрешетке. Вдоль существующих стропил укладываем брус — контробрешетку. В задачу этого элемента входит создание зазора между кровельным материалом и изоляцией. Это помогает отводу влаги, образующейся в результате конвекции тёплого воздуха от потолка и чердака.

Далее монтируем непосредственную обрешетку. Здесь уже всё зависит от того, какой именно кровельный материал вы собираетесь выбрать. Например, для черепицы шаг обрешетки должен быть около 50 мм, а для шифера или широкой плитки — от 100—150 мм. Другими словами, нужно обязательно учитывать размеры и вес будущего кровельного материала. В некоторых случаях можно делать вообще сплошную обрешетку. Кстати, такой вариант считается универсальным, то есть подходящим для любых видов покрытия. Но это значительно увеличивает расход строительного материала и сам вес всей крыши.

Параметры крыши

Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП 2.01.07-85. При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м 2 поверхности.

Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

Угол наклона крыши в зависимости от материала

Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

Элементы стропильной крыши

Опытные специалисты прекрасно поймут, о чем идет речь в статье, поскольку знают все термины и названия конструкций. Для того чтобы понятно было всем, приведем распространенные названия элементов конструкции мансардной крыши:

  • Мауэрлат – балка, крепящаяся по верхнему венцу или по стене дома, на которую опирается стропильная система;
  • Балки перекрытия – деревянная конструкция, играющая роль мансардного пола и, одновременно, потолка нижерасположенного помещения;
  • Стойки – вертикально установленные столбы, на которых крепятся стропила и балки.
  • Прогоны – балки (доски) расположенные горизонтально, служат опорой стропилам;
  • Ригеля –горизонтальные балки в П-образной ферме. Служат опорой и стягивают скатные стропила, имеют другое название «затяжки»;
  • Стропила – брус или доски, создающие основу конструкции кровли;
  • Подвеска – стойка, задача которой поддерживать ригель, облегчая его работу, устанавливается также горизонтально;
  • Обрешетка – дощатая или фанерная основа, на которую укладывается кровельный материал;
  • Кобылка – доска, служащая основанием для монтажа свеса, устанавливается по низу стропильной системы.

Элементы стропильной системы

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
