Строительство каркасного дома Ларри Хоуном (1, 2, 3 часть)

Книга Ларри Хона о каркасном строительстве

Это самая известная книга новатора строительной сферы — «Очень эффективный плотник». В ней Ларри Хон строительство каркасного дома преподносит как увлекательный и познавательный процесс, в результате которого читатель не только построит для себя презентабельное и надежное жилище, но и овладеет полезными навыками проектирования и работы с инструментом. Методики, описанные в данном труде, позволяют возводить дома в областях с суровым климатом. По советам Хона строились жилища в Норвегии, Исландии, на Аляске.

На заметку
Ларри Хон — «Каркасный дом» — книга, в которой он видел единственно верный тип застройки, позволяющий удовлетворить чаяния небогатых собственников. Поэтому книга посвящена не обучению плотничному искусству, а этапам постройки деревянного дома каркасного типа.

1. Первый раздел Хон посвящает тому как подобрать строительные материалы и подсчитать их требуемое количество. Также даются советы по подбору инструмента.
2. Вторая часть посвящена тому как правильно навести перекрытия в каркасном доме и настелить черновой пол.
3. Третий основной момент рассматриваемый в книге — сборка, подъем и размещение каркасных стен.
4. Четвертый смысловой блок посвящен крыше, а пятый сборке и монтажу лестниц различных типов.

Монтаж перекрытий первого этажа.

Книга Ларри Хона «Эффективный плотник» — признанный бестселлер, выдержавший множество переизданий. Труд будет не только профессионалам отрасли, но и широкой аудитории, благодаря живому языку, множеству любопытных фактов и наглядным описаниям выполняемых работ. Закрепить материалы из книги можно с помощью видеофильмов, подготовленных для издания. Сейчас они находятся в свободном доступе на «Ютубе».

Сборка обвязки и чернового пола

Пошаговая инструкция строительства каркасного дома предусматривает в качестве первого шага создания деревянного каркаса сборку обвязки. Перед укладыванием ее брусьев поверх фундамента необходимо положить слой гидроизоляции, проще всего для этого взять рубероид и уложить его двумя слоями. Нижняя обвязка является основанием всей каркасной конструкции. Она собирается из брусьев 20 на 20, 15 на 15 или 20 на 25 см. Они кладутся по всему периметру фундамента и по линиям будущих стен внутренних помещений, будучи предварительно покрыты антисептическим веществом.

Между собой брусья соединяются в полдерева вырезанными пазами и крепятся гвоздями длиной не менее 12 см. По углам дополнительно можно гвоздями длиной 5-6 см набить плоские металлические уголки. К фундаменту обвязка крепится анкерными болтами сечением 16 мм и длиной 300 мм, которые не менее чем на 10 см должны входить в толщу фундаментной плиты. Отверстия под них сверлятся в бетоне на расстоянии не более 2 м друг от друга. На брусья обвязки обязательно кладутся доски, перекрывающие места их стыковки. Они покрываются антисептиком и прибиваются гвоздями длиной 12 см.

После этого можно начинать класть черновой пол. Он кладется на лаги, в качестве которых можно положить доски сечением 5 на 15 см, или брусья 10 на 15 см. Эти лаги крепятся в вырубленные под них в брусьях пазы. Расстояние между лагами не должно превышать 60 см. После этого на лаги набиваются продольные бруски, и можно настилать доски. Для этой цели доски можно взять и необрезные, что даст некоторую финансовую экономию. Затем пространство между лагами застилается пергамином, который крепят степлером, и поверх него кладется утеплитель. Это может быть пенопласт или минеральная вата. Далее на лаги стелются доски 4 на 15 см, которые нужно уплотнить с помощью клиньев или скоб.

Двойная верхняя обвязка

Двойная верхняя обвязка из доски, также отличительная особенность американского каркаса

Двойная верхняя обвязка

Сдвоенная обвязка опять же дает усиление по верху стены на прогиб от нагрузки сверху – нагрузка от перекрытия, стропил и т. п

Кроме того, обратите внимание на перехлесты второго ряда обвязки

1. Перехлест в углу – связываем вместе две перпендикулярных стены.
2. Перехлест по центру – связываем вместе 2 участка одной стены.
3. Перехлест по перегородке – связываем вместе перегородку с наружной стеной.

Таким образом, сдвоенная обвязка выполняет и вторую задачу – обеспечение цельности всей конструкции стен.

В отечественном исполнении часто можно встретить верхнюю обвязку из бруса. И это, опять же, не самое лучшее решение. Во-первых, по толщине брус больше, чем сдвоенная обвязка. Да, на прогиб это может и лучше, но не факт, что это нужно, а вот мостик холода вверху стены будет значительнее.  Ну и реализовать вот этот вот перехлест для обеспечения цельности всей конструкции – сложнее.  Поэтому возвращаемся снова к тому, что зачем делать сложно, если можно сделать проще и надежнее?

Правильная укосина в каркасном доме

Еще один краеугольный камень.   Наверняка вам встречались фразы “укосины сделаны неправильно”.  Давайте поговорим об этом.  Во-первых, что такое укосина?  Это диагональный элемент в стене, благодаря которому обеспечивается пространственная жесткость на сдвиг в боковой плоскости.  Потому что благодаря укосине появляется система треугольных конструкций, а треугольник – самая устойчивая геометрическая фигура.

Итак, когда говорят про правильную укосину, то обычно речь идет про такой вариант:

Правильная укосина

Почему именно такая укосина называется “правильной” и на что следует обратить внимание?

1.  Такая укосина устанавливается с углом от 45 до 60 гр – это самый устойчивый треугольник. Конечно, угол может быть и другим, но именно такой диапазон – лучше всего.
2.  Укосина врезается в верхнюю и нижнюю обвязку, а не просто упирается в стойку – это достаточно важный момент, таким образом мы связываем конструкцию воедино.
3.  Укосина врезается в каждую стойку на своем пути.
4. На каждый узел – примыкание к обвязке или стойке, должно быть не менее двух точек крепежа. Так как одна точка даст “шарнир” с определенной степенью свободы.
5. Укосина врезается на ребро – так она лучше работает в конструкции и меньше мешает утеплению.

А вот пример самой “неправильной” укосины. Но тем не менее, встречается сплошь и рядом.

Неправильная укосина

Это просто доска, воткнутая в первый проем каркаса.  Что же в ней такого “неправильного”, ведь формально это тоже треугольник?

Во-первых – очень маленький угол наклона.
Во-вторых, в такой плоскости доска укосины работает хуже всего.
В-третьих, зафиксировать к стене такую укосину сложно.
В-четвертых, обратите внимание на то, что в местах примыкания к каркасу образуются крайне неудобные для утепления полости.  Даже если аккуратно подрежут укосину и щели на торце не будет, от острого угла никуда не деться, а качественно утеплить такой угол – непростая задача, поэтому скорее всего это будет сделано кое-как.. Еще один пример, также распространенный

 Это укосина, врезанная в стойки, но не врезанная в обвязки

Еще один пример, также распространенный.  Это укосина, врезанная в стойки, но не врезанная в обвязки.

Укосина не врезана в обвязки

Такой вариант уже намного лучше, чем предыдущий, но, тем не менее, такая укосина будет работать хуже, чем врезанная в обвязки, а работы ведь – на 5 минут больше. А если к тому же она будет зафиксирована к каждой стойке всего по одному гвоздю, то эффект от нее тоже будет сведен к минимуму.

Варианты всяких маленьких неполноценных “укосиков и подкосиков”, которые не доходят от верхней обвязки до нижней, даже не будем рассматривать.

Формально, даже самая кривая укосина хоть какой-то вклад да вносит.  Но еще раз: зачем делать по-своему, если хорошее решение уже есть?

На этом закончим с американским каркасом и перейдем к скандинавскому.

Сухая теория мелкозаглублённого ленточного фундамента (МЗЛФ) – Второе место

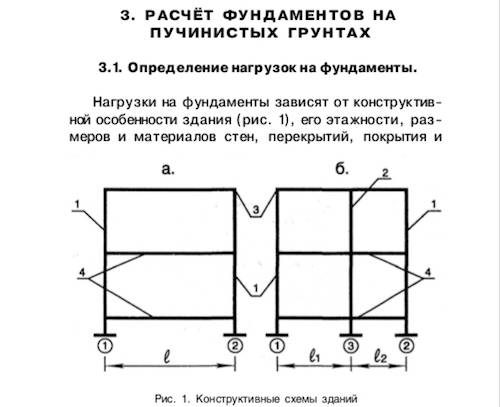

Не зарывайте фундаменты вглубь, В.С. Сажин, Москва 2003, 47 страниц

Д ля меня каркасный дом и мелкозаглублённый ленточный фундамент являются двумя неразрывными вещами. МЗЛФ в 90% случаев может быть надёжным и достаточным основанием для типового каркасника этажностью в 1-2 этажа. Остальные 10% случаев это заболоченные участки земли, на которых невозможно сделать эффективный дренаж и участки с резкими перепадами высот, на которых экономически выгоднее делать свайный (столбчатый) фундамент.

Книга «Не зарывайте фундаменты вглубь» своим форматом и содержанием больше похожа на методичку, чем на полноценное издание.

Информация в книге изложена кратко и сухо. При этом она однозначно является главной и единственной на сегодняшний день полноценной теоретической базой по мелкозаглублённым ленточным фундаментам. Другие книги по данной теме лишь дополняют её.

Несмотря на обилие текста, большое количества формул и таблиц и минимальное количество поясняющей графики (что вы хотели от книги в 47 страниц) именно эта книга позволит вам простым способом и доступными средствами узнать тип грунта на вашем участке, обосновать возможность строительства на участке МЗЛФ и рассчитать его параметры.

И это – главное достоинство книги! Всё, что в ней написано может быть реализовано на практике.

Разделы книги Ларри Хона «Очень эффективный плотник»

Чтобы построить каркасный дом самостоятельно не нужно быть профессором в строительстве. Люди веками строили деревянные дома и накопили достаточный опыт работы с древесиной. Часть этого громадного опыта собрана в книге Ларри Хона «Очень эффективный плотник», которая перекликается с другой его книгой «Как построить дом». В первой книге более детально рассказывается о технологиях быстрого и качественного строительства каркасного дома. В дополнение, вы можете прочитать и главы из второй книги, в которых рассказывается о том, как построить фундамент для каркасного дома.

Все главы книги снабжены фотографиями и рисунками, для лучшего понимания

Вы также можете посмотреть видео, дополняющее книгу, но здесь важное слово «дополняющее», так как в видео вы увидите не всё. Кроме того, если вы хотите построить каркасный дом своими руками, то изучите и другие статьи сайта: строительство закрытого подполья, система постоянного деревянного фундамента (он же каркасный фундамент), 6 опробованных метода строительства энергоэффективных стен, строительство не вентилируемой крыши и другие

Эти статьи основаны на многолетних исследованиях построенных каркасных домов, в них вы найдёте очень полезную информацию, необходимую для строительства долговечного каркасного дома, которую вряд ли найдёте где-то ещё.

Книга Ларри Хона «Очень эффективный плотник» разбита на следующие части:

1. Начало строительства, в которой рассказывается о необходимых строительных материалах, как подсчитать их количество, обо всех необходимых инструментах для строительства каркаса дома.
2. Перекрытие. В этом разделе рассказывается как построить перекрытие каркасного дома, как настелить черновой пол, сделать проёмы в перекрытии для лестниц, труб и люков в подполье или на чердак.
3. Каркасные стены. Здесь очень подробно описывается процессы разметки, сборки, подъёма и выравнивания внутренних и наружных стен.
4. Каркас крыши. Очень большой раздел, который пригодится не только строителям каркасного дома, но и тем, кто всё же решился строить дом из газобетона или кирпича. Ведь крыша у всех типов домов почти всегда каркасная (за исключением монолитно-бетонной).
5. Лестницы. В этой главе рассказывается как построить лестницы различной формы самостоятельно. В строительстве лестниц нет ничего сложного, если аккуратно следовать инструкциям.

Пока не все главы книги доступны для бесплатного чтения, вы можете купить книгу, если торопитесь прочитать. Но в скором времени мы разместим все главы книги, которые можно будет читать на сайте совершенно бесплатно.

Как пришла идея перевести книгу на русский язык

Пять лет назад мы с мужем решили построить дом своими руками. Изучив разные технологии строительства, пришли к выводу, что лучше всего строить каркасный дом. Чтобы узнать как построить дом своими руками, я перечитала множество сайтов, созданных людьми, которые сами строят и живут в каркасных домах. Мы решили построить каркасный дом потому что:Страна с холодным климатом нуждается в тёплых домах. Каркасные дома проверены временем и суровыми погодными условиями на Аляске, в Норвегии и в других северных странах. Эти дома не только самые тёплые, но и достаточно долговечные, множество каркасных домов стоит по сто и более лет. Весь вопрос кто и из каких материалов их строил. Правильно построенный каркасный дом не боится ни сильных ветров, ни наводнений, ни тем более смены сильных морозов на оттепель. Ведь у древесины самая высокая морозостойкость в сравнении с бетоном или кирпичом, ведь дерево живёт от 100 лет и больше. При использовании натуральных строительных материалов и надлежащем уходе дом простоит многие годы, и останется не только внукам, но и правнукам. (Хотя нужно ли это им, другой вопрос.)Мне попалась книга Ларри Хона «Очень эффективный плотник», которую я перевела для своего мужа. Я потратила на перевод целый год. Надеюсь, что вам пригодится эта книга, как пригодилась нам.

Ларри Хон «Эффективный плотник»

за 500 рублей

Для получения ссылки на скачивание, зарегистрируйтесь, после оплаты позвоните по телефону указанному выше.

Кровля каркасного дома

Крыша также является очень важным элементом, и по этой причине не стоит экономить на материале для нее, качественно сделанная кровля надолго убережет ваше жилье от протечек и будет сохранять уют и тепло вашего дома.

Для монтажа крыши требуется:

1. Стропильный брусок с сечением 50х150 мм;
2. Материал для обрешетки – рассчитывается, исходя из размеров и вида вашей кровли;
3. Расходники — гвозди, уголки и саморезы;
4. Материал для утепления, это может быть как пенопласт, так и базальтовая вата;
5. Гидро- и пароизоляционные материалы;
6. Монтажная пена для заделывания щелей и стыков;
7. Ну и, конечно же, само покрытие: шифер, металлочерепица, рубероид или др.

“Полуправильные” каркасы

Напомню, что под “полуправильными” я понимаю именно те, которые имеют полное право на существование, но отличаются от типовых скандинавско-американских решений

Поэтому называть их “полуправильными” нужно осторожно

Приведу несколько примеров.

Пример того, как можно “перебдеть”

Первый пример из нашей же практики.  Это дом был построен нами, но по проекту, предоставленному заказчиком.  Мы даже хотели переделать проект полностью, но были ограничены сроками, так как надо было выходить на объект; кроме того, заказчик заплатил за проект ощутимую сумму и формально нарушений по конструкции нет, а с озвученными недостатками текущего решения он смирился.

Почему же тогда я отнес этот каркас к “полуправильным”?  Обратите внимание на то, что здесь есть и скандинавские ригели, и американские хэдеры, и сдвоенные обвязки не только по верху, но и по низу стен. Короче говоря, тут и американская схема, и скандинавская, и сверху накинуто еще процентов 30% запаса по-русски, на всякий случай

Ну, а сборная стойка из 6 (!!!) досок под клееной балкой конька говорит сама за себя.  Ведь в этом месте единственное утепление – это изоплат снаружи, и перекрестное утепление изнутри. А если бы была чисто американская схема, то утепления в этом участке стены попросту не было бы, голая деревяшка снаружи вовнутрь.

“Полуправильным” я называю этот каркас потому, что с точки зрения конструктивной надежности к нему претензий никаких нет.  Тут многократный запас прочности “на случай атомной войны”.  Зато изобилие мостиков холода, и огромный перерасход материала на каркас, и высокая трудозатратность работ, что также сказывается на цене.

Этот дом можно было сделать с меньшим, но достаточным запасом прочности, но при этом процентов на 30 сократить количество пиломатериала и значительно уменьшить количество мостиков холода, сделав дом теплее.

Другой пример – каркас по системе “двойной объемный” каркас, пропагандируемый одной московской компанией.

Основное отличие — это фактически двойная наружная стена, с разнесенными относительно друг друга стойками.  Так каркас вполне удовлетворяет критериями прочности и очень неплох с точки зрения теплотехники, за счет минимизации мостиков холода, но проигрывает в технологичности.  Задачу ликвидации мостиков холода, которую, в первую очередь, решает такой каркас, можно решить более простыми,  надежными и правильными методами типа “перекрестного утепления”.

Такие каркасы можно смело назвать “полуправильными” именно потому, что грубых нарушений тут нет. Есть отличия от типовых американо-скандинавских решений в попытках что-то улучшить или придумать некую “фишку”.  Платить за них или нет – выбор заказчика.

Возведение фундамента под каркасный дом

Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.

Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.

Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.

Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.

Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.

Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.

Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.

Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.

А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.

Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.

Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.

Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.

Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.

Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.

Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.

Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.

Самая лучшая литература по каркасным домам:

Индивидуальный дом «Платформа». Справочник. — лучшая книга про строительство каркасного дома и ее можно найти практически везде в Интернете. Хороший, полноценный справочник с ответами на все вопросы по строительству.

На какие еще книги про строительстве каркасного дома можно опираться:
Свод правил по проектированию и строительству жилых домов с деревянным каркасом СП 31-105-2002 — https://yadi.sk/d/0nwaD1T6Tg2yU. Сп 31 105 2002 он и в Африке СП! Скопирон с канадского кода, но этим не менее хорош.Details for conventional wood frame construction — северо-американский аналог СП 31-105-2002 (а точнее его оригинал на английском языке в расширенном варианте с картинками) — http://www.awc.org/pdf/WCD1-300.pdf The Complete Visual Guide to Building A House — отличная книга о строительстве дома с большим количеством понятных картинок. Удобно для визуалов, которым легче ориентироваться на картинки, а не на текст.
Каркасные работы от фундамент до крыши — https://yadi.sk/i/T0sfoxOyfXNqb. Русская книга о строительстве каркасных домов с самобытными советами, мне понравилась. Доступно, толково.Graphic Guide to Frame — https://yadi.sk/i/HSontVR7fXNvz. Отличная иллюстрированная пошаговая книга по строительству каркасных домов.215 Great Building Tips — https://yadi.sk/i/ZE2sIc6gfXP3G. 215 советов по ремонту, отделке и узлам каркасного дома.Canadian wood-frame house construction — https://yadi.sk/i/4q8twdXDfXP9v. Хорошая книга по каркасному дому —  различные узлы канадских каркасных домов в картинках и цифрах.Framing | Floors | Walls | Ceilings — https://yadi.sk/i/M2xkGXEcfXPFC. Поэтапное строительство каркасного дома, целая книга о строительстве дома.Как построить каркасный дом в районах с сильным ветром — https://yadi.sk/i/CpxKsWTkfXPRvКак построить каркасный дом в особо холодных районах (На примере Аляски) — https://yadi.sk/i/CpxKsWTkfXPRv.

Всю остальную литературу (и книги) о строительстве каркасника можете найти вот здесь https://www.forumhouse.ru/threads/139214/ (Форумхаус, очень много источников литературы о каркасных домах). Выбирайте на любой вкус, в теме есть отзывы о книгах и рекомендации.

Другие проверенные ресурсы по каркасным домам:Форумхаус. Раздел каркасные дома — https://www.forumhouse.ru/forums/91/.

Ну а если вам не хочется подробно изучать каркасное домостроение (что, впрочем, достаточно увлекательно и полезно), обращайтесь, подберу вам бригаду для строительства каркасного дома в любом регионе.

Удачного и беспроблемного строительства вам!

Краткая история Ларри Хона

Впервые Ларри начал строить дома в 17 лет. Затем он вместе с братом переехал в Калифорнию и стал работать в группе плотников. Именно тогда впервые и начал строить Ларри каркасные дома, себестоимость которых была не выше 400 долларов.

Тем не менее строительство каркасных домов Ларри заинтересовало, и он решил развиваться в этом направлении. Будущий реформатор понял, что это направление – революция в строительстве и его стоит развивать. Чуть позже он решил повысить свою квалификацию и поступил в профильный колледж штата Северная Каролина для получения высшего образования.

Идеолог каркасного строительства умер 24 октября 2011 года, когда ему было 80 лет. Благодаря трудам Ларри тысячи людей смогли быстро и дешево построить собственное жилье. Более того, в американском пригороде именно проекты Хона стали наиболее востребованными и популярными. Их можно увидеть практически везде.

Мелкозаглублённый ленточный фундамент (МЗЛФ) в современном изложении – Третье место

Мелкозаглублённый ленточный фундамент своими руками, А.Д. Дачник, Санкт-Петербург 2012-2014, 199 страниц

Д анную книгу можно назвать дополнением к «Не зарывайте фундаменты вглубь» Сажина. То есть, при исследовании грунта и расчётах мелкозаглублённого ленточного фундамента я предпочитаю опираться на краткое руководство из книги Сажина. А вот интересную, научно-популярную информацию о типах фундаментов, свойствах грунтов, подземных водах, фундаментах Большого Петергофского дворца и так далее можно и нужно читать в книге “Мелкозаглублённый ленточный фундамент своими руками». Если вы считаете, что я обвиняю господина Дачника в излишней водянистости текста, то это неправда. Книга крайне интересна, хорошо написана и содержит огромное количество полезной информации.

В ней вы найдёте, то, чего так не хватает в «методичке» Сажина:

подробную информацию по вариантам конструкции ленточного фундамента,

информацию об устройстве дренажа участка строительства каркасного дома,

мнение автора о конструкциях отмостки вокруг фундамента дома,
информационные блоки (вставки в текст), заостряющие ваше внимание на распространённых ошибках наёмных бригад, выполняющих работу по строительству фундамента,
главу о защите каркасного дома от радона, которая в обязательном порядке выполняется в США, а в среде российских в большинстве случаев строителей вызывает лишь ухмылки,
отдельная глава книги посвящена выносу фундамента в натуру, устройству траншеи для мелкозаглублённого ленточного фундамента (МЗЛФ), монтажу опалубки, армированию и заливке фундамента,

автор книги уделил немалое внимание утеплению фундамента каркасного дома,
книга иллюстрирована большим количеством рисунков и схем.

Объём работы, проделанной А.Д. Дачником при написании книги огромен, он использовал 51 источник информации, включая нормативные документы и иностранную литературу. И этот труд вызывает искреннее уважение.

Выбор места на участке

Две группы факторов, которые влияют на место будущего дома, имеют рекомендательный и обязывающий характер.

К последним относятся:

• Противопожарные нормы. Регламентируют правила расположения зданий в зависимости от пожарной опасности. Например, расстояние между постройками из негорючих материалов – не менее 6 метров, для дерева и других горючих материалов – 12 м.
• Санитарные нормы. Регламентируют расстояние от дома до хозяйственных построек, ЛЭП, деревьев и прочего.

Для правильного выбора места расположения дома необходимо учесть множество факторовИсточник goroddomov.ru

Соблюдение правил рекомендательного характера остается на усмотрение хозяев:

• Ориентация по сторонам горизонта. Выход окон на юг или восток позволит добиться максимального естественного освещения.
• Учет преобладающих ветров. Не стоит устраивать дополнительные окна и двери с подветренной стороны.
• Расстояние до проезжей части. Чем больше расстояние до дороги, тем тише будет в доме, но увеличит подъездной путь.
• Внешний вид из окна. Предпочтительнее расположение окон с видом на сад, чем во двор усадьбы и на хозяйственнее постройки.

Для соблюдения всех норм и выбора наиболее подходящего места необходимо обратиться в проектную организацию.

Какой каркасный дом “правильный”?

Начну с основного.  Почему так сложно говорить про правильный каркасный дом? Потому что единственно верного правильного каркасного дома не существует. Какой сюрприз, не правда ли?

Вы спросите, почему?  Да очень просто.  Каркасный дом – это большой конструктор со множеством решений. И есть много решений, которые можно назвать правильными.  Еще больше решений – “полуправильных”, ну а “неправильных” вообще легион.

Тем не менее среди многообразия решений можно выделить те, которые обычно и имеют в виду, говоря про “правильность”.  Это каркас американского и, реже, скандинавского типа.

Почему именно они считаются образцами “правильности”?  Все очень просто.  Подавляющее большинство частных домов для постоянного проживания в Америке, и очень значимый процент в Скандинавии, построены именно по каркасной технологии.  Эта технология там используется уже не один десяток и, возможно, даже сотню лет. За это время набиты все возможные шишки, перебраны все возможные варианты и найдена некая универсальная схема, которая говорит: делай так и с вероятностью 99,9%  у тебя все будет хорошо.  Причем эта схема является оптимальным решением сразу по нескольким характеристикам:

1. Конструктивная надежность решений.
2. Оптимальность по трудозатратам при возведении.
3. Оптимальность по затратам материалов.
4. Хорошие теплотехнические характеристики.

Зачем наступать на собственные грабли, если можно воспользоваться опытом людей, уже наступивших на эти грабли? Зачем изобретать велосипед, если он уже изобретен?

Какие каркасы можно назвать “полуправильными”?  В основном это те, которые отличаются от типовых скандинавско-американских решений, но, тем не менее, также удовлетворяют по крайней мере двум критериям – надежность конструкции и хорошие решения по части теплотехники.

Ну а к “неправильным” я бы отнес все остальные. Причем их “неправильность” зачастую условная.  Совсем не факт, что “неправильный” каркас обязательно развалится. Такой сценарий на самом деле вообще крайне редкий, хотя и встречается.  В основном “неправильность” заключается в каких-то спорных и не самых лучших решениях.  В результате делается сложно там, где можно сделать проще.  Используется больше материала там, где можно меньше.  Делается более холодная или неудобная для последующих работ конструкция, чем могла бы быть.

Основой недостаток “неправильных” каркасов в том, что они не дают совершенно никаких выигрышей по сравнению с “правильными” или “полуправильными” – ни в надежности, ни в стоимости, ни в трудозатратах…  вообще ни в чем.

Или же эти преимущества притянуты за уши и вообще сомнительны. В крайних случаях (а такие есть), неправильные каркасы могут быть опасны и приведут к тому, что капитальный ремонт дома потребуется уже через несколько лет.

Теперь рассмотрим вопрос более детально.

Проемы, окна и двери

Расценки на окна и двери зависят от материала, из которого они изготовлены, и если это стеклопакеты, то от количества камер, от размера и наличия створок. Металлические и пластиковые двери на порядок дороже, нежели изделия из дерева, на цену также повлияет система замков и ручек.

Для каркасного строительства не применимо использование окон с шириной, превышающей 1200 мм, так как это существенно увеличит шаг между стоек, минимум в 2 раза.

Так, для дома с размерами 6х5 метров можно заложить в проект наличие 7-8 окон с размерами 1200х1100 мм (в среднем, по 2 оконных проема на сторону, в зависимости от местонахождения санузла) и порядка 5 дверных проемов. Общие расходы на это поможет высчитать онлайн калькулятор строительства каркасного деревянного дома.

Конечно, при возведении такого строения своими руками можно упустить некоторые детали, но, в любом случае, это получается выгоднее, чем если вам такой дом установит бригада подрядчиков. Но перед таким решением стоит понимать – это довольно трудоемкое занятие и требует больших временных затрат, а в силу того, что у вас нет опыта, можно совершить ошибку, и потом все придется переделывать.

Поэтому изначально стоит взвесить все «за» и «против» и если вы все-таки решили делать свой дом своими руками, то обязательно рассчитайте расходы перед началом возведения здания.

На нашем сайте можно найти подходящий онлайн калькулятор, вам остается только грамотно заполнить поля, после чего накинуть 10-15 % на неучтенные промахи и приниматься за строительство.

“Неправильные” каркасные дома

Теперь поговорим о “неправильных” каркасах.   Самый типичный, я бы даже сказал, собирательный, случай, представлен на фото ниже.

Квинтэссенция “направильного” каркасного домостроения

Что сразу можно отметить на данном фото?

1. Тотальное использование материала естественной влажности. Причем материала массивного, который сильнее всего усыхает и меняет свою геометрию в процессе усушки.
2. Брус в углах и на обвязках и даже на стойках –  это мостики холода и неудобство в дальнейшей работе.
3. Отсутствие хэдеров и усилений проемов.
4. Не пойми как сделанная укосина, плохо выполняющая свою роль и мешающая утеплению.
5. Сборка на уголки с черными саморезами, назначение которых – крепление ГКЛ при отделке (а не использование в силовых конструкциях).

На фото выше представлена практически квинтэссенция того, что принято называть “неправильным” каркасом или “РСК”.  Аббревиатура РСК появилась году в 2008 на ФХ, с подачи одного строителя, представившего схожее  изделие миру, под названием Русский Силовой Каркас. Со временем, по мере того как люди начинали разбираться, что к чему,  данную аббревиатуру стали расшифровывать как Рашен Страшен Каркашен.  Как апофеоз бессмысленности с претензией на уникальное решение.

Что самое любопытное, при желании его можно отнести и к “полуправильным”: ведь если саморезы не сгниют (черные фосфатированные саморезы отнюдь не образец коррозийной устойчивости) и не полопаются при неизбежной усушке бруса, данный каркас вряд ли развалится. То есть право на жизнь такая конструкция имеет.

Что мешало сделать доску вместо бруса?  Сделать усиления проемов?  Сделать нормальные укосины? Собрать на гвозди? То есть сделать правильно?  Ведь ровно никаких преимуществ такой каркас не дает!  Один большой набор не самых лучших решений с претензией на супер прочность и т.п..  Причем трудозатратность такая же как у “правильного”, стоимость – тоже, а материалоемкость, возможно, даже больше.

Подведем итог

В качестве итога: “правильной” принято называть американо-скандинавскую схему каркаса, по причине того, что она уже многократно опробована на тысячах домов, доказав свою жизнеспособность и оптимальное соотношение “трудозатратность-надежность-качество”.

К “полуправильным” и “неправильным” относятся все остальные виды каркасов.  При этом каркас может быть вполне надежным, но “неоптимальным” со стороны вышеперечисленного.

Как правило, если потенциальные подрядчики не могут обосновать применение тех или иных конструктивных решений, отличных от “правильных” американо-скандинавских, это говорит о том, что они понятия не имеют ничего об этих самых “правильных” решениях и строят дом исключительно по наитию, заменяя знания интуицией и смекалкой.  А это очень рискованный путь, который может аукнуться в будущем владельцу дома.

Поэтому

Хотите гарантировано правильных, оптимальных решений? Обратите внимание на классическую американскую или скандинавскую схему каркасного домостроения

А главный итог заключается в следующем:

(Visited 164 444 times, 32 visits today)
