Виды балок перекрытия – преимущества и недостатки
Деревянные балки
Их чаще всего выбирают в качестве перекрытий в домах из дерева, бруса, в кирпичных домах и домах, построенных из газосиликатных блоков для мансардных перекрытий, а также в случаях, если хотят сэкономить на материалах, либо если мощность фундамента не рассчитана на тяжелые перекрытия между этажами, а также при нестабильных грунтах на участке.
Основной материал, используемый для балок подобной вариации – древесина лиственной и хвойной породы, тщательно просушенная и прошедшая специальную обработку, что позволяет улучшить её эксплуатационные и технические параметры. Подобное балочное перекрытие включает в себя непосредственно сами балки, утеплитель, накат и пол.
Преимущества:
- удобство и простота монтажа;
- приемлемая стоимость;
- незначительный вес изделия.
Недостатки:
- высокий уровень огнеопасности;
- подверженность поражению жуком-короедом;
- возможное гниение конструкции с течением времени;
- конструкция перекрытия по деревянным балкам применяется только до четвертого этажа.
С целью упрощения расчета деревянной балки и выбора для нее сечений и шага мы приводим таблицу, которая поможет определиться с предварительным выбором сечений для однопролетных деревянных балок. Вам остается только собрать нормативные нагрузки:
При монтаже деревянные балки перекрытия укладываются на поперечные опоры, которыми может служить дополнительный брус, либо армопояс, залитый по периметру кладки стены. Поперечные опоры служат для равномерного распределения нагрузки на стены, и далее на фундамент дома. Части балок, укладываемые на стены, оборачиваются гидроизоляционным материалом. Обычно используют рубероид, при этом торцы не изолируют, что позволяет балке «дышать».
Самое главное при выборе материала для перекрытий по деревянным балкам — внимательно подбирать качественную древесину без трещин, повреждений, хорошо высушенную, с пропиткой от возгорания и гнили, а также с подходящим для постройки расчетным сечением балок.
В частном строительстве частая практика — использование монолитных бетонных перекрытий, либо других видов наиболее прочных перекрытий на нижних этажах постройки, и одновременное использование балочных перекрытий на более высоких этажах — например, мансарде. Делается это с целью облегчения общих нагрузок на фундамент.
Стальные балки
Металлические балки перекрытия выполнены из высокопрочного стального сплава по технологии горячего или холодного катания. Конструктивно представлены в виде двутавра, швеллера или уголка, при этом двутавровые балки имеют наибольшую востребованность и популярность. Укладка возможна, как «плашмя», так и на ребро.
Преимущества:
- допустимы пролеты большей длины, нежели при использовании балок из дерева;
- стойкость к воздействиям биологического характера и гниению;
- огнеустойчивость.
Недостатки:
- высокая цена;
- возможно образование коррозии;
- низкие звуко- и теплоизоляционные параметры;
- для монтажа требуется специальная техника.
Железобетонные балки
Железобетонные балки перекрытия – оптимальный вариант для крупномасштабного строительства, способный выдержать даже существенные внешние нагрузки при большой длине обустраиваемого пролёта. Нагрузочные параметры представлены на очень высоком уровне.
Преимущества:
- отсутствие прогибов;
- повышенная несущая способность;
- формирование длинных пролётов с различными формами.
Недостатки:
- сложность монтажа;
- потребность задействования специализированной техники.
Комбинированные балки
Комбинированная балка выполнена на основе сразу нескольких материалов, например, дерева и ОСП. Их использование распространено в частном строительстве при создании каркасных домов. Изделия могут иметь различную форму, но наибольшую распространённость имеет комбинированная двутавровая балка, способная эффективно сопротивляться разного рода внешним нагрузкам, выдерживая даже значительные напряжения.
Преимущества:
- отличные прочностные данные;
- стойкость к деформированию;
- незначительный вес.
Недостатки:
- высокая цена;
- неудобство утепления плитным материалом.
Другие решения
Прежде чем усилить лаги второго этажа, можно проверить, если ли возможность их разгрузить, то есть распределить нагрузку на другие элементы.
Например, можно использовать опоры или установить дополнительные лаги. Первый вариант, однако, далеко не всегда можно реализовать. Дело в том, что опоры будут занимать место и могут создать неудобство при перемещении по помещению. Но некоторые умельцы превращают их в декоративный элемент интерьера.
Что касается установки дополнительных лаг, то, как выше уже говорилось, не всегда это возможно в силу конструктивных особенностей здания. Если же условия позволяют, то лучше добавить несколько элементов к потолочному перекрытию. Особенно это актуально в случае, когда существующие лаги не повреждены. При этом торцы новых элементов перед установкой нужно защитить рубероидом.
Основные преимущества и недостатки деревянных перекрытий
Много людей использовали именно деревянные перекрытия в доме. Это удобный строительный материал с великолепными физическими свойствами. Он идеально подходит для строительства деревянных или малоэтажных блочных построек. Их применение имеет массу преимуществ:
Легкость в монтаже. Древесина сама по себе является очень мягкой и легкой. Дерево можно отформатировать в нужный размер для максимально плотной стыковки с другими компонентами.
Деревянные перекрытия между этажами создают дополнительный звукоизолирующий барьер, а также изолирует пространство от холода.
Строить дома с использованием деревянных брусьев можно вручную без применения кранов и иных механизмов.
Полная экологичность. Древесина не выделяет вредных веществ и не опасна при выполнении монтажа.

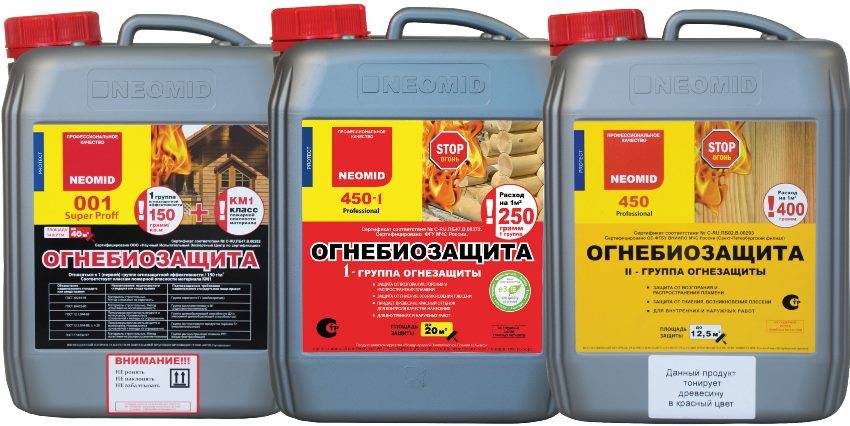

С защитой от горения выйдет дороже, но зато безопаснее
Устройство перекрытия по деревянным балкам
Установка деревянных балок перекрытия позволяет решить такие задачи:
- достичь необходимых показателей прочности и жесткости перекрытия;
- обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;
- выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.
Выбор балки для межэтажных перекрытий:
По виду и типу:
Балки перекрытия из бруса. Чаще всего для изготовления балок
выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах
140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки
составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая
прочность присуща деревянной балке с соотношением сторон 7:5.
Балки перекрытия из бревна. Экономически более выгодное
решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью
к изгибу. Бревно пригодно для использования только если выдержано в сухих
условиях не менее одного года.
Балки перекрытия из досок. Использование доски приводит к
уменьшению потребляемого для устройства перекрытия количества пиломатериалов.
Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к
огню, долговечность и звукоизоляция. Обычно доска используется при
строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться
приемом – срастить вместе две доски по длине. Тогда суммарное сечение будет
соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в
2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В
данном случае крепление осуществляется саморезами или гвоздями,
зафиксированными в шахматном порядке с шагом 20 см.
Рекомендуем! Подробное описание деревянных балок перекрытия – типы, виды, расчет балки на изгиб, прочность и нагрузку.
Сечение балок деревянного перекрытия
Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.
Способ монтажа деревянных балок перекрытия
Монтаж цельных деревянных балокУкладка цельных деревянных балок.
В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.
Монтаж усиленных (срощенных) балокУкладка усиленными (срощенными) балками.
Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.
Укладка балок короткими прогонамиУкладка короткими прогонами.
На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.
Схема укладки балок короткими прогонами
Материал подготовлен для сайта www.moydomik.net
Следует учесть, что устройство перекрытия по деревянным
балкам будет надежным при условии правильного выбора породы дерева. Так, не
подходят для этого вида работ лиственные породы. Причиной этому является плохая
устойчивость на изгиб, а вот древесина хвойных пород подходит идеально.
Главное, чтобы она была очищена от коры и обработана антисептическим раствором.
Плюсы деревянных балок перекрытия:
- малый вес. Это позволяет уменьшить нагрузку на стены и фундамент
дома, упростить транспортировку и облегчить процесс монтажа; - возможность выполнять работу вдвоем, своими руками, без
привлечения специальной техники; - доступность и сравнительно низкая стоимость;
- возможность уложить изоляцию;
- высокая скорость проведения работ.
Минусы деревянных балок перекрытия:
ограничения по длине закрываемого пролета. Длина деревянных
балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без
установки дополнительной вертикальной опоры;
потребность в дополнительной защите древесины от гниения,
биологического разрушения и расколов;
зыбкость. Деревянная балка может «играть» при перемещении по
ней людей и создавать дополнительный шум. Требуется устройство дополнительной
звукоизоляции.
Освещение
Чтобы естественное освещение беспрепятственно попадало в комнаты под крышей, нужны светопрозрачные конструкции. В данном случае единственно правильным решением станет установка мансардных окон. Важный момент в процессе подготовки к установке окна в скаты крыши – изготовление с внутренней стороны прочного деревянного каркаса, который поможет удержать оконные рамы и предотвратить возможную деформацию. Каркас устанавливается между стропильными ногами, поэтому ширина заказывается с учетом такого расстояния и толщины брусов. Окна можно установить на фронтонах или непосредственно в крыше дома. В чем достоинства мансардных окон?
- Экономия на энергозатраты. Такие окна позволяют увеличить пропускную способность естественного освещения на 40%.
- Изысканный дизайн. Окна помогают создать самобытную атмосферу в помещении под крышей, органично дополняют дизайн, создавая простор в комнате.
- Функциональность. Производители предлагают различные конфигурации и функциональную нагрузку окон для чердачных помещений.

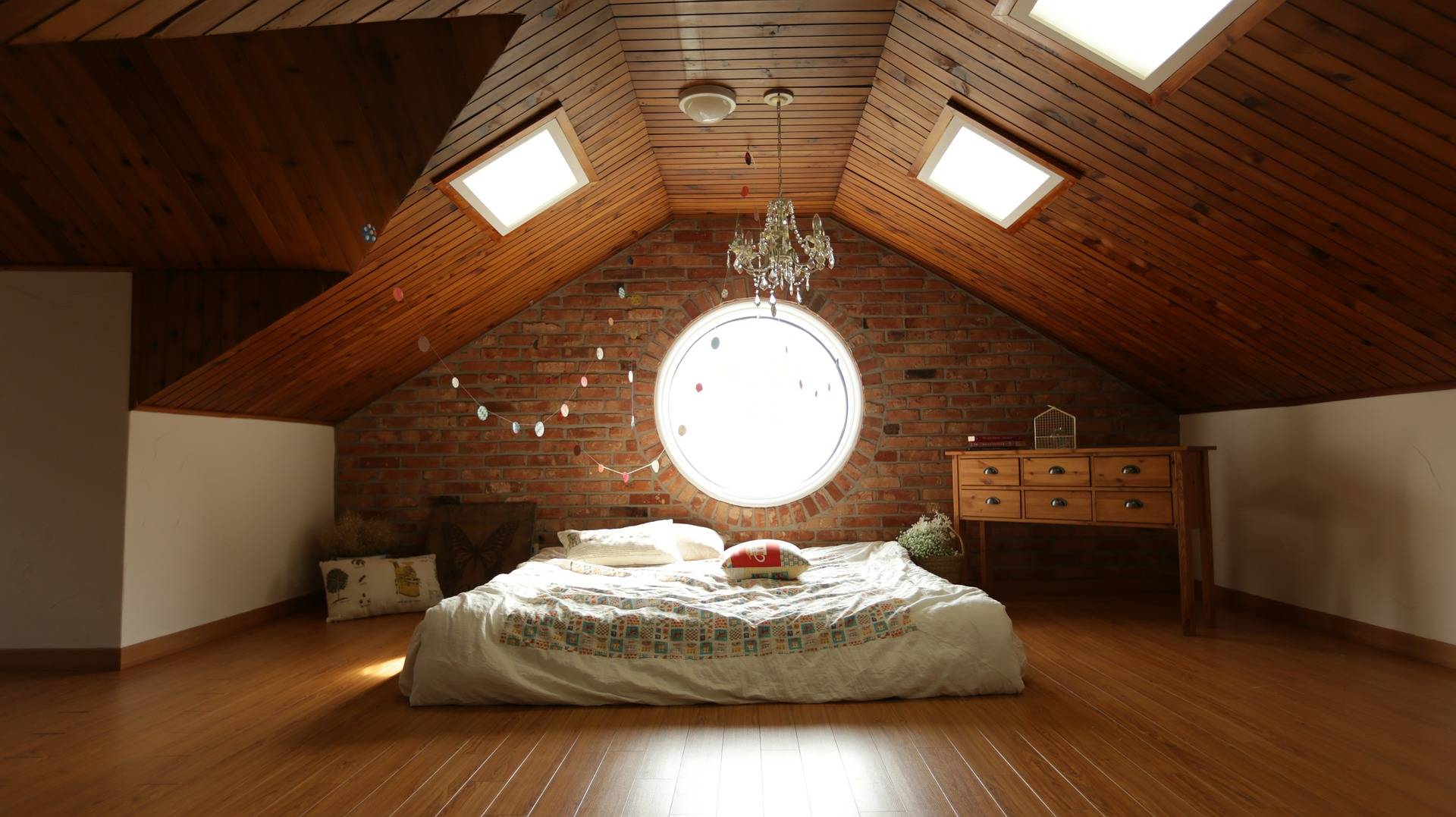

Мансардные окна – отличный источник дневного света
Что касается проведения электропроводки на чердак для создания качественного искусственного освещения, то есть несколько проверенных способов:
- прокладывание проводов поверх стен, спрятав их в специальные пластиковые короба;
- обустройство скрытой электропроводки, уложив провода под внутреннюю обшивку.
Первый способ наиболее простой, его можно выполнить быстро и легко своими руками. Второй способ более сложен технически, так как должны учитываться нормы и требования к пожарной безопасности частного дома. Скрытая электропроводка прокладывается на этапе монтажа каркаса, обшивки стен и потолка.
Когда электропроводка проведена на чердак, все розетки и выключатели расставлены по своим местам, можно приступать к самому увлекательному этапу – планированию интерьера. Тут полет фантазии только приветствуется! Можно выбрать классические стилевые решения, уютный Кантри или нежный Прованс. Для молодежи можно создать урбанистическую комнату под крышей в стиле Лофт, а для детей – сказочный островок мечты.

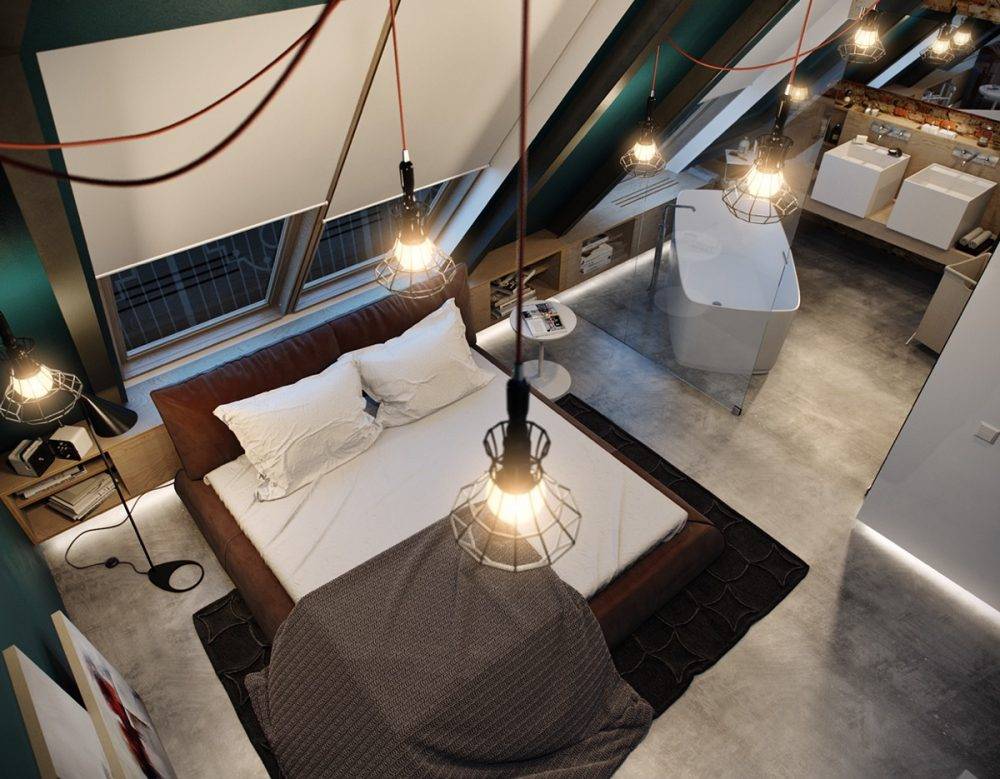

Самый простой способ подчеркнуть красоту интерьера чердака – продуманное освещение
Превращение пыльного и темного чердака в уютную и просторную комнату под самой крышей – процесс трудоемкий и требует финансовых затрат. Зная секреты и хитрости, следуя правилам и советам специалистов, можно в короткий срок преобразить нежилой холодный чердак под крышей в дополнительное жилое пространство.
Преображение заброшенного чердака
Выбор материалов, расчет конструкции
Типы балок для перекрытий
Проектные работы включают планирование несущей конструкции, а также расчет и выбор материалов. Для различных перекрытий используется брусья соответствующего типа. Чаще всего деревянные балки типизируют по внешним характеристикам: сечению, составу и несущей способности:
- доска – простой конструкционный материал, применяемый при строительстве обрешетки и чернового пола;
- двутавровая балка – конструкционный материал с сечением в виде буквы Н. Двутавр позволяет сократить общий вес конструкции без потерь в несущей способности;
- LVL-брус – балка из клееного шпона, изготовленная методом склейки лущеных хвойных пород: сосны, ели, лиственницы. Отличается высокими показателями прочности при горизонтальной нагрузке. Используются при строительстве стропильных ног, балок межэтажных перекрытий, а также коньковых балок;
- комбинированная балка – клееный брус, в состав которого входит шпон из нескольких пород дерева;
- четырехкантовый брус – пиломатериал четырехугольной формы, имеющий 4 обработанные стороны, Наиболее популярен при возведении перекрытий любого типа;
- двухкантовый брус (лафет) – пиломатериал, имеющий 2 обработанные стороны противоположные друг другу. Несмотря на относительно низкие показатели прочности, лафет часто используется при возведении межэтажных перекрытий;
- оцилиндрованное бревно – фрезерованный пиломатериал из цельного куска древесины, отличающийся наивысшей несущей способностью. Максимальная нагрузка на 1 кв. м. балок данного типа составляет 500 кг. Однако из-за округлой формы оцилиндрованные бревна чаще применяют при возведении чердачных, а не межэтажных перекрытий.
При заготовке брусьев предпочтение отдается хвойным породам ввиду их повышенной прочности и устойчивости к гнилостным процессам. Аналогом ели, лиственницы и сосны могут также выступать акация, дуб или клен. Данные породы древесины отличаются низкими показателями влажности (от 12% до 14%). С годами прочность балочных перекрытий увеличивается благодаря испарению влаги с их поверхности. По истечение 5 лет усушки крепость бруса приближается к показателям прочности металлических балок.
Горизонтальные несущие конструкции бывают нескольких видов:
- межэтажное перекрытие по деревянным балкам;
- чердачное перекрытие;
- подвальное перекрытие.
После того, как будут определены тип и материал балок, строители приступают к расчету потенциального сечения. Выбор брусьев с тем или иным сечением напрямую зависит от таких показателей, как:
- потенциальная нагрузка (ПН) на 1 кв. м. – предполагаемая масса, которая будет оказывать постоянное/временное воздействие на несущую конструкцию. Рассчитать нагрузку можно самостоятельно с помощью одного из онлайн-калькуляторов;
- длина пролета (ДП);
- шаг – расстояние между соседними балками (50 см, либо 1 м).
Подходящее сечение бруса можно рассчитать по приведенным ниже таблицам. Для этого достаточно выбрать длину пролета, предполагаемую нагрузку и размер шага.
| ПН ДП | 150 | 250 | 350 | 450 |
| 2 м | 50×100 | 50×100 | 50×100 | 50×120 100×100 |
| 2.5 м | 50×100 | 50×120 100×100 | 50×130 100×120 | 100×100 |
| 3 м | 50×120 | 50×140 | 50×160 | 100×120 |
| 3.5 м | 50×140 100×100 | 50×160 100×130 | 50×180 100×150 | 100×160 |
| 4 м | 50×160 100×130 | 50×180 100×150 | 100×160 120×150 | 100×180 150×160 |
| 4.5 м | 50×180 100×140 | 100×160 130×150 | 100×180 150×160 | 100×200 150×180 |
| 5 м | 100×160 | 100×190 150×170 | 100×210 150×190 | 100×190 150×170 |
| 5.5 м | 100×180 | 100×190 150×160 | 100×200 150×180 | 100×220 150×200 |
| 6 м | 100×200 | 100×200 150×180 | 100×250 150×220 | 100×220 150×200 |
Табл. 1 — Сечение балок при шаге в 0.5 метра
| ПН ДП | 150 | 250 | 350 |
| 2 м | 100×100 | 100×110 | 100×120 |
| 2.5 м | 100×110 | 100×120 | 100×130 |
| 3 м | 100×120 | 100×130 | 100×150 |
| 3.5 м | 100×140 | 100×160 | 100×180 100×160 |
| 4 м | 100×160 | 100×190 150×150 | 100×200 120×180 |
| 4.5 м | 100×180 150×160 | 100×200 150×180 | 100×220 150×190 |
| 5 м | 100×190 150×170 | 100×210 150×190 | 100×230 150×200 |
| 5.5 м | 100×200 150×170 | 100×220 150×200 | 100×240 150×210 |
| 6 м | 100×220 150×200 | 120×230 150×210 | 120×250 150×230 |
Табл. 2 — Сечение балок при шаге в 1 метр.
Расчет количества балок для перекрытия производится по следующей формуле:
КБ = ДП/Ш, где:
- КБ – количество балок установленного сечения;
- ДП – длина пролета;
- Ш – шаг.
Общее число балок зависит от количества пролетов.
Что собой представляет перекрытие для чердака?
Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.
Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.
Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:
- Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
- Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
- И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.
В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.
Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.
И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.
Уменьшение шага
В этом случае между существующими балками устанавливают новые. Но метод не дает такой эффективности как предыдущий. При вычислении несущей способности пролет берут во второй степени (по первой группе предельных состояний), а шаг всего в первой. Уменьшение пролета в два раза увеличивает несущую способность в 4, а шага — в 2.
Глубину опирания балок назначают от 200 мм. Новые и существующие элементы обрабатывают антисептиком. По желанию можно использовать антипирены, которые повышают сопротивляемость огню. В местах соприкосновения разных по свойствам материалов (дерево с металлом, кирпичом или бетоном) укладывают гидроизоляцию: Технолэласт, рубероид, Линокром и т.п.
Технология утепления перекрытия

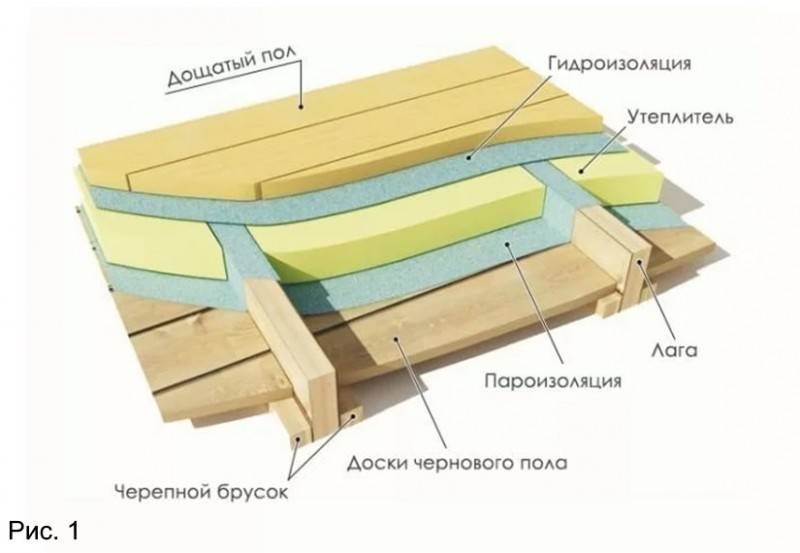

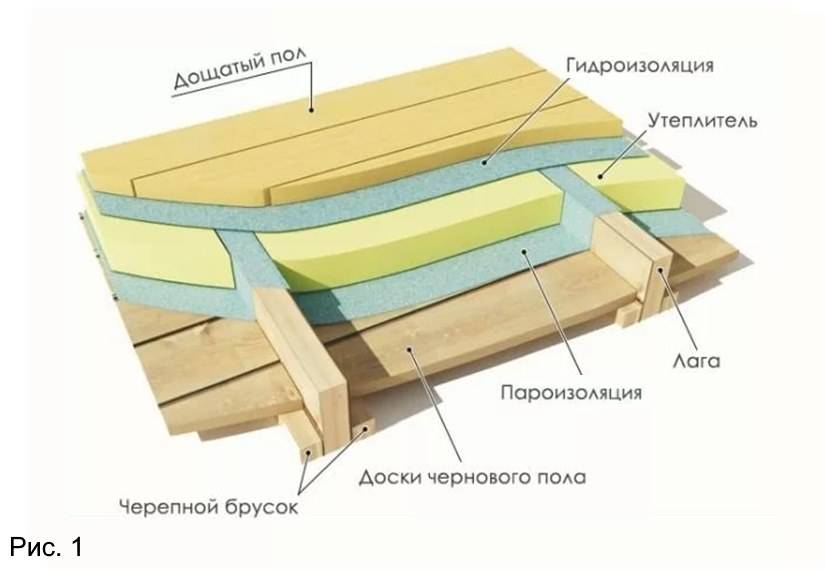

Пример обустройства теплоизоляционного пирога перекрытий по балкам
Теперь обратимся непосредственно к технологии утепления перекрытий. На самом деле, здесь нет ничего сложного. Более того, наличие балок и основания уже упрощает работу.
Ведь в большинстве случаев вам не придется монтировать дополнительный каркас или что-то подобное. Достаточно просто будет заполнить полость между балками утеплителем и слоями изоляции, а затем забить ее досками.
Этапы работы при утеплении межэтажного перекрытия со стороны пола:
- Подготавливаем перекрытие, при необходимости вскрываем дощатый настил.
- Подготавливаем утеплитель и все необходимые материалы.
- Настилаем слой пароизоляции. Работать можно с Изоспаном или любой другой подходящей пароизоляционной пленкой.
- Устанавливаем утеплитель.
- Укладываем слой гидроизоляции, если в этом есть необходимость.
- Забиваем полость досками.
- Настилаем финишное покрытие.
Если утеплять нужно со стороны потолка, то здесь технология практически идентична. Только гидроизоляция вам, скорее всего, вообще не понадобится. А если и понадобится, то ее под покрытие будут монтировать первой.
Затем пойдет слой утеплителя, который крепят дюбелями к основаниям балок, а потом уже пароизоляционная пленка.
В работе с утеплителями на основании из пенополистирола в наличии пароизоляционной пленки нет большой необходимости. Тут уже надо оценивать общую ситуацию.
Особенности устройства потолков по балкам
Содержание материала
В качестве балок перекрытия обычно используют брус сечением 150х150 или 150х200 или сшитые между собой доски 50х150 или 150х100. Эти материалы обеспечивают достаточную прочность и позволяют сделать подшивку практически из любого материала.
Чем подшить потолок по деревянным балкам
Перекрытия могут быть межэтажными или чердачными. В первом случае они разделяют отапливаемые помещения, поэтому требуется только его звукоизоляция. Ее выполняют с использованием минеральной или базальтовой ваты, которые дополнительно обладают теплоизолирующими свойствами. В чердачных перекрытиях обязателен достаточный слой теплоизоляции.
Для защиты утеплителя от паров влаги и протечек жидкости необходима также паро- и гидроизоляция. Ее делают с помощью специальных пленок из нетканого материала. Пирог потолочного перекрытия показан на рисунке.
Устройство потолка по балкам
Назначения элементов потолочного пирога:
- пароизоляционная пленка препятствует проникновению паров влаги изнутри помещения;
- обрешетка из реек, на которые позже монтируется чистовая подшивка;
- звуко- или теплоизоляция в виде матов или плит;
- гидроизоляция — паропроницаемая диффузионная мембрана.
При таком устройстве перекрытий декоративная отделка потолка будет защищена от деформаций, влаги и конденсата независимо от выбранного материала.
Подшить декоративное потолочное покрытие можно двумя способами:
- полностью зашив и скрыв балки под отделкой;
- использовав их как элемент декора.
В случае подшивки снизу утеплитель и звукоизоляцию закладывают между балками. Снизу подшивают пароизоляцию и чистовой потолок, а сверху — гидроизоляционную мембрану и пол верхнего этажа или чердака. Этот способ применяют при достаточной высоте потолков, когда нет необходимости экономить пространство.
При использовании балок в декорировании потолка чистовую отделку укладывают поверх балок или подшивают к брускам, закрепленным на их боковой поверхности. Пароизоляцию настилают поверх балок, поверх кладут лаги пола, и утеплитель закладывают между ними. Сверху настилают слой гидроизоляции и полы.
Варианты подшивки потолка по балкам
Балки в этом случае можно дополнительно облицевать доской и окрасить в подходящий оттенок. С помощью этого приема можно сделать стильный потолок, не уменьшая его высоты — он не будет давить и зрительно уменьшать пространство.
Как сделать перекрытие с опиранием по нижнему краю балок
Для того чтобы сделать перекрытия такого типа балки нужно подготовить до начала монтажа.
Сперва с обеих сторон балочного бруса внизу, по всей его длине прибиваем бруски 50х50 мм которые называют «черепные». Служат они опорой для досок перекрытия, а кроме того увеличивают площадь балки в нижней части сечения, усиливая ее несущую способность.
Торцы балок срезаем под углом 60 градусов к основанию. Скос облегчит закладку утеплителя в гнездо балки, увеличит площадь испарения влаги.
Эти балки порой рекомендуют крепить анкерами, как и в предыдущем варианте конструкции, разве что через одну. Однако поскольку приложение нагрузки к низу балки обеспечивает устойчивость сечения автоматически, без анкеров можно обойтись.
Единственно, пока не уложим накат, есть смысл расшить балки временным распорками из досок.
Для наката используем обрезные, а еще лучше — шпунтованные доски. Поскольку их нагрузкой будет только вес утеплителя, то для минваты, при шаге балок до метра, хватит доски в 25 мм.
Доски укладываем по черепным брускам, вплотную друг к другу, прибивая гвоздями. Гвоздь бьем, наклоняя от уже прибитой доски так чтобы, нанося удар мы подбивали новую доску к уложенной.
По накату укладываем защитный барьер из полиэтиленовой пленки, либо пергамина. Его задача препятствовать проходу парообразной влаги (обязательно для чердачного перекрытия) и попаданию пыли из утеплителя в помещение.
Осталось уложить поверх утеплителя слой гидроизоляции и закрыть все это сухой стяжкой либо полами (см. рис. 1).
Материалы для перекрытий по балкам
Лес для балок выбираем хорошо просушенный с ровными волокнами соответствующий первой категории качества.
Для перекрытия по балкам подойдет сосна, но если вокруг преимущественно лиственные леса, возможно более экономичным окажется дуб или бук. Тополь, ясень, клен, акация и плодовые породы непригодны.
- множественных или крупных (порядка нескольких миллиметров) продольных трещин;
- малейших поперечных трещин;
- выпавших сучков;
- поражения грибком или плесенью;
- поражение насекомыми древоточцами
Сучки, трещины перекрученные волокна видны невооруженным глазом. О поражении грибком либо плесенью дадут знать пятна серого или голубовато серого цвета.
Насекомых выдадут крохотные круглые отверстия, причудливые канавки заметные на срезе или поверхности материала.
Такое дерево применять нельзя. Крохотные «диверсанты» способны превратить балку в труху за считанные месяцы. Стоит учесть, что самая незначительная деталь с насекомыми способна «заразить» всю конструкцию.
При этом обработка ядохимикатами, когда насекомые завелись, не всегда дает надежный эффект.
Из других материалов потребуется утеплитель. Наиболее один из лучших — минеральная вата. А поскольку при увлажнении она заметно снижает теплозащитные свойства, потребуется паро- и гидроизоляция.
Хуже в качестве утеплителя, но хорош для звукоизоляции керамзитовый щебень. Он не боится влаги, а по весу заметно тяжелей минваты.
Крепление балок к стене
Балки перекрытия могут соединяться со стенами несколькими способами.
В кирпичных или брусовых домах концы балок ). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.
Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными , чтобы обеспечить свободное «дыхание» древесины.
При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой). Балку опирают на основание паза через антисептированну ю и гидроизолированн ую деревянную дощечку толщиной 30-40 мм. Боковые стороны паза можно засыпать щебнем или замазать цементным раствором на 4-6 см. Каждую пятую балку дополнительно скрепляют со стеной при помощи анкера.
В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционны й материал. В некоторых случаях балки врезают в стены, выполняя соединения типа «ласточкин хвост» и т.п.
Также балки можно закрепить на стене с помощью опор из металла — стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками саморезами или шурупами. Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.
Строительство домов
Деревянные дома давно зарекомендовали себя как экологически чистое и с высоким сроком службы жилье. Доказательством чему служат строения, которым насчитывается около 100 лет. Для возведения чаще выбирается брус, он может быть непрофилированный, профилированный и клееный.
Перекрытие дома из бруса
Для перекрытий выбирается та же древесина, что использовалась при строительстве, реже применяется металлический швеллер. Каждый материал имеет как преимущества, так и недостатки. От качества и метода укладки перекрытий зависит долговременная эксплуатация дома. Разобраться в специфике и нюансах поможет следующая информация.
Перекрытиями называют конструкцию, разделяющую:
- жилые этажи, включая мансардное помещение;
- подвал или цоколь от жилых комнат;
- неотапливаемый чердак от жилого пространства.
Перекрытие должно отвечать определенным требованиям по прочности, то есть выдерживать нагрузки, в роли которой выступают люди, мебель и другие предметы интерьера. К тому же конструкция должна обладать и жесткостью, не допуская прогибов балочных элементов.
Величина допустимой нагрузки на балочные конструкции устанавливается исходя из назначения помещения. Так, для практически пустых чердаков данный показатель равен не более 100 кг/м², для междуэтажных, цокольных или подвальных – до 210 кг/м².
Жесткость материала по предельному прогибу для неэксплуатируемых мансард перекрытий составляет 1/200 от ее длины, для межэтажных – до 1/250, например, брус длиной в 4 м прогнется на 16-20 мм.
При проектировочных работах необходимо предусмотреть укладку материала со звукоизоляционными и теплозащитными свойствами.
Огнестойкость – важная характеристика материала
Деревянные перекрытия обладают низкой стойкостью к воздействию к открытому пламени, поэтому крайне важно обработать все элементы антипиренами.
Усиление деревянных лаг дополнительными накладками
Метод установки дополнительных накладок и усиления лаг возможен как на стадии строительства, так и при проведении ремонтных работ. Для лаг из бруса чаще всего применяется усиление при помощи деревянных накладок и накладок из фанеры или ОСБ плит.
Деревянные накладки используются:
Для усиления механически поврежденных участков лаг;
Для усиления места стыка или сростка лаг;
Для создания дополнительной прочности по всей длине лаги.
а, б, в — усиление лаг деревянными накладками на болтах, г — усиление прутковым протезом
Накладки из ОСБ плит и фанеры в основном применяются на местах стыковки отрезков между собой и в местах, где видны дефекты или имеются незначительные механические повреждения.
Металлические пластины могут накладываться на места повреждений и сростков как метод локального решения проблемы.
Полное усиление накладками
Установка накладок на лаги по всей длине осуществляется с помощью болтового соединения через тело накладок и лаг, при помощи саморезов по всей длине или при помощи связки несколькими жгутами монтажной проволоки.
Установка накладок осуществляется поочередно с временной фиксацией накладок при помощи струбцин или саморезов к телу лаги.
Усиление лаги саморезами с шайбами с двух сторон
Сверление отверстий осуществляется по одной линии. Расстояние между отверстиями для соединения обычно не меньше, чем ¼ длины лаги. Отверстия сверлятся так: одно по центру, а с краев на расстоянии 1/3 высоты лаги от краев лаг. Такое расположение отверстий не даст возможности расколоться балкам и лагам по длине. Болты обязательно должны иметь шайбы с обеих сторон — и под головкой болта и под гайкой. Стягивание осуществляется постепенно, до значительного сопротивления дерева, а окончательная затяжка делается поочередно, начиная с крайних болтов. При этом затяжка делается равномерно на ¼ оборота.
Усиление лаги в её полную длину
В случае, если лаги имеют фиксацию краев в кирпичной стене, обязательно проделывается отверстие для того, чтобы края балок также были зафиксированы в стене. Обработка дополнительных балок антисептиком осуществляется до установки на лаги.
При необходимости выпрямить прогнувшиеся лаги, используют деревянные клинья или обычный автомобильный гидравлический домкрат, поджимая лагу до нужного уровня.
Частичное усиление лаг деревянными накладками
Локальное усиление конструкций лаг применяется, в основном, в местах сочленений или сростков лаг. Для укрепления этих участков используется метод установки накладок с одной стороны либо установки накладок с двух сторон балок. Для одностороннего метода используется дерево без сучков и видимых повреждений, в таком случае ширина и высота дополнительного элемента должны равняться ширине и высоте самой лаги.
Частичное усиление лаг (с двух сторон) в местах соединений лаг
Фиксация осуществляется при помощи болтов, саморезов и гвоздей. Длина элемента должна быть не меньше расстояния между двумя балками межэтажного перекрытия. Болтовые соединения делаются насквозь, шайбы при этом должны быть шире гайки и головки болта в 3 раза.
Укрепление лаги деревянной накладкой
Для фиксации стыка лаг двусторонними накладками допускается применение бруса более узкого, чем лага. Обычно для этого используются доски шириной в 1/2 ширины лаги. Длина накладок обычно берется не менее 1 метра. Стяжка делается также при помощи болтов или саморезов.
