Как штробить стены под электропроводку: правила, разметка, обзор инструментов, типы поверхностей

Порядок и техника безопасности

Последовательность подготовки стен для проводки такова:

  1. Помещение защищается от пыли и мусора. Из него выносится мебель и техника, дверной проём закрывается влажной тканью.
  2. Удаление обоев (если они есть).
  3. Перенос на стену плана проводки.
  4. Проверка зон со старыми кабелями. При обнаружении они удаляются или от них делается отступ минимум в 10 см.
  5. Создание штроб подходящим инструментом (по материалу поверхности).
  6. Очищение борозд, их грунтование.
  7. Монтаж проводов.

Штробы отличаются по своим целям. И укладываются не только провода, также маскируются подрозетники, распаечные коробы, выключатели и трубы.

Коробки обычно сосредотачиваются прямо под потолком, штробление под розетки происходит в 30 см от линии пола. Для них создаётся круглое углубление.

Нужны две коронки: на 8,5 и 6.5 см. Они ставятся на дрель. Далее выпиливаются необходимые отверстия.

Также не редки случаи, когда требуется перенос розетки со штроблением. В квартирах типовых домов розеточные участки определены ещё до въезда жильцов. Но часто новосёлы не довольны таким расположением и выводят новую линию.

Перенос розетки со штроблением осуществляется в таком порядке:

  1. Отключение электричества в помещении.
  2. Обозначение маршрута для прокладки новой штробы.
  3. Её выпиливание по нему. Борозда углубляется так, чтобы провод не выходил из неё.
  4. Под новую точку в обозначенном месте коронкой создаётся ниша глубиной 5 см.
  5. Её стенки очищаются от пыли и мусора, покрываются гипсовым составом. Им же обрабатываются внешние грани «стакана».
  6. Укладка провода в нишу. Он фиксируется каждые 5-7 см с помощью пластиковых хомутов.
  7. Вскрывается распределительный короб, питающий старую точку. Обнаруживается место контакта выводящего провода с кабелем, направленным к прежней розетке. Эти провода разъединяются.
  8. Демонтаж старой линии в тандеме с розеткой.
  9. Запитывается новая линия. Для этого окончание выводящего провода соединяется с новым кабелем пружинными клеммами.
  10. Размещение подключённого блока в монтажный короб и его фиксация болтами. Не допускаются любые люфты.
  11. Для плотного контакта жил провода соединяются клеммными колодками. С обих окончаний проводника должен оставаться незначительный резерв для качественного электрического контакта.
  12. Свободные очищенные окончания жил подсоединяются к новой точке с помощью клемм (винтовых или пружинных). Нулевой кабель ставится на правый зажим, фазовый – на левый.
  13. Присоединение жилы заземления к клемме с усиками (она находится на корпусе).
  14. Подключённый функциональный узел ставится в подрозетник и фиксируется зажимными винтами и распорными лапами.
  15. Установка декоративной панели сверху.

Прокладывание штробы под проводку

Маскировка кабелей в толще стен обеспечит им надёжную защиту

Глубина прокладываемой штробы зависит от сечения и количества проводов, которые будут впоследствии фиксироваться в борозде. Считается, что максимально допустимая глубина прорези не может превышать 2,5 см. Кроме того, при штроблении несущих стен длина одной борозды должна быть не больше 3 м.

Рассмотрим подробно, как осуществлять процесс штробления стен, используя в работе те или иные инструменты:

  1. Проделывание борозд при помощи молотка и зубила. Вначале на стене рисуют линии, которые обозначают границы будущего углубления. Затем с помощью зубила вдоль этих линий проделывают бороздки размером с 2 ширины острия инструмента. Потом зубило устанавливают поперёк ложбины и вбивают его вглубь молотком, после чего снимают верхний слой стены. Таким образом проделывают работу вдоль всей разметки, а затем углубляют штробу на 2,5 см. Отметим, что такой способ не подходит для штробления бетонных стен, так как они слишком твёрдые.
  2. Штробление стен с использованием болгарки. Чтоб проделать борозду с помощью болгарки, инструмент вначале нужно оснастить алмазным диском, ведь только он без проблем справится с бетонной или кирпичной конструкцией. После нанесения разметки на рабочую поверхность, вдоль отмеченных линий с помощью болгарки делаются параллельные надрезы. Эти надрезы станут границами будущей штробы, внутреннее же пространство придётся выбивать зубилом либо перфоратором на желаемую глубину. Болгарка позволяет сделать борозду ровной и аккуратной, но в процессе работы в воздух выделяется много пыли. Если штробление осуществляют как минимум 2 человека, один из них может сразу же убирать пыль промышленным пылесосом.
  3. Штробление с помощью перфоратора. Как и в предыдущих случаях, сначала на стену маркером наносят границы будущего углубления. Чтоб проделать штробу перфоратором, понадобятся две насадки: бур и лопатка. При помощи бура вдоль всей разметки проделывают отверстия глубиной по 2,5 см. Расстояние между ними должно составлять примерно 10-15 мм. Затем, используя лопатку, вдоль этих отверстий выбивают борозду. В процессе работы держать инструмент поперёк разметки не рекомендуется, поскольку это приведёт к лишним сколам в стене. Перфоратор позволяет работать быстро и оставляет после себя мало пыли, но канавка получается неровной по краям.
  4. Работа со штроборезом. Штроборез по принципу действия мало чем отличается от болгарки. В такое приспособление встраиваются две алмазных пилы, которые делают ровные и параллельные прорези в стене. Расстояние между дисками можно регулировать в соответствии с намеченными размерами штробы. Ещё одним элементом штробореза является кожух, с помощью которого определяется глубина канавки. К кожуху можно сразу присоединять трубу пылесоса, что позволит минимизировать количество пыли, выделяемой в окружающую среду.

Штробление кирпичной стены

Штроборез быстро и качественно проделает углубления в кирпичной стене

Осуществить штробление кирпичной стены с применением только молотка и зубила довольно тяжело, поэтому для работы следует выбрать более мощные приспособления, к примеру, перфоратор или болгарку. Молоток и зубило также пригодятся в работе, с их помощью можно откорректировать некоторые мелкие детали.

Особенности работы с бетонной стеной

Бетонную стену удобнее всего штробить перфоратором

Бетон – прочный и твёрдый материал, так что проделать в нём штробу с помощью зубила вряд ли получится. При работе с такими стенами можно пользоваться болгаркой или штроборезом, но оптимальным инструментом считается перфоратор. По своей мощности он превосходит вышеописанные приборы и предназначен как раз для работы с твёрдыми материалами.

Чтоб в процессе штробления выделялось как можно меньше пыли, стену иногда предварительно увлажняют. Но следует заметить, что работать с влажной поверхностью при помощи перфоратора немного сложнее, чем с сухой.

Штроборез и болгарка также могут использоваться для прокладывания борозд в бетонных стенах, но такими приспособлениями можно будет только прорезать границы штроб, а само углубление всё равно придётся выбивать перфоратором.

Необходимые инструменты

Для изготовления штроб используют специальный либо подручный инструмент.

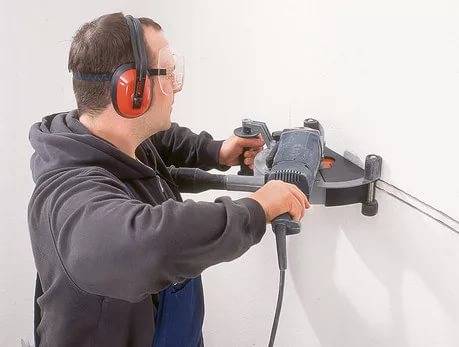

Штроборез

Профессиональный инструмент, предназначенный специально для данного вида работ. Штроборез имеет пару параллельных друг другу режущих дисков, как на болгарке.

Диски закрыты кожухом с патрубком для подсоединения к промышленному пылесосу. Расстояние между дисками (определяет ширину штробы ) и ширина выглядывающего из кожуха сегмента (соответствует глубине борозды) регулируются.

Штроборез — идеальный инструмент: штроба формируется быстро, ровно и без пыли. Но стоит он дорого и имеет узкую специализацию. Из-за этого приобретать его для разового применения нецелесообразно.

В фирмах, сдающих инструмент в аренду, штроборез также встречается относительно редко. В большинстве случаев заполучить его можно только наняв бригаду, профессионально занимающуюся монтажом электрики или строительными работами.

Молоток и зубило

Самый простой и недорогой вариант для домашнего умельца, недостатки:

  • значительная трудоемкость;
  • большие затраты времени;
  • штроба получается неровной.

Из-за низкой скорости работ применять данный инструмент целесообразно только для формирования коротких канавок.

Болгарка

Этот инструмент универсальный, потому имеется практически в любом хозяйстве. Соответственно, домашние умельцы часто штробят стены именно им. Болгаркой вырезают борозды — сначала две по краям штробы, а затем несколько между ними. Оставшийся материал выбивают зубилом или перфоратором.

Недостатки применения болгарки:

  • большое количество пыли;
  • опасность травмирования: диск иногда разлетается, также его может заклинить при попадании на инородный предмет или полость, из-за чего инструмент вырывает из рук.

Достоинство: края штробы получаются ровными, как после штробореза.

Перфоратор или дрель с ударным механизмом

Первый инструмент предпочтительнее, так как он специально предназначен для ударного сверления и потому обладает большим ресурсом. По линии штробы высверливают толстым буром серию близкорасположенных отверстий, затем перемычки между ними выбивают зубилом и молотком.

Удобнее всего работать перфоратором с опцией «Долбление». В этом режиме патрон не вращается, так что инструмент работает подобно отбойному молотку.

Вооружая его зубилами разного профиля (их еще называют «лопатками для перфоратора»), удаляют перемычки между отверстиями и подравнивают края штробы. При штроблении перфоратором пыль не летит во все стороны, как от болгарки, но и штроба такой ровной не получается.

Фрезер

Этим инструментом делают штробы в деревянном доме. Вообще, в таких строениях провода чаще прокладывают открытым способом. При скрытой прокладке их из соображений пожарной безопасности приходится помещать в несгораемые цельнометаллические короба, для чего требуются канавки увеличенного размера.

Стена в этом месте теряет термическое сопротивление, образуется мостик холода. Тем не менее, в редких случаях штробят и деревянные стены и быстрее всего делать это фрезером.

Если фрезера нет, а канавка нужна короткая, можно выполнить ее стамеской и молотком. При наличии достаточной физической силы и навыков можно штробить деревянную стену цепной пилой.

Но новичку с этим инструментом будет сложно управиться, потому лучше воспользоваться менее мощным фрезером.

Нельзя штробить деревянную стену болгаркой! Есть риск затягивания диском уплотнителя, помещенного между бревнами или брусом.

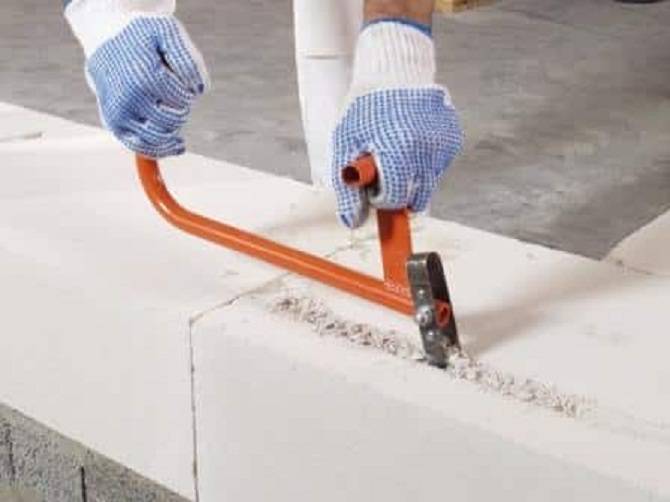

Ручной штроборез

Этот инструмент применяют для штробления пеноблоков.

Пористый строительный материал легко процарапать, так что инструмент для этого требуется самый простой:

  • берут стальную трубу диаметром 20-25 мм и косо подрезают ее вблизи торца;
  • отгибают короткую часть, так чтобы острая кромка среза достаточно выдвинулась;
  • надевают на длинную часть трубы (это ручка) садовый шланг для удобного захвата.

Держа штроборез за ручку, острой кромкой раз за разом процарапывают в пенобетоне борозду, постепенно углубляясь.

Можно ли штробить стены и потолок

Федеральные и региональные нормы запрещают бить штрабы в несущих конструкциях. Ослабление сечения приводит к потере прочности, в результате чего здание или его часть может обрушиться. Для прокладки кабеля по потолку необходимо искать другой способ. В штроблении ригелей нет смысла: их закрывают декоративными накладками, за которыми удобно размещать провода.

В СНиП 3.05.06-85 имеется оговорка, разрешающая выполнять борозды в несущих конструкциях в случае согласования с автором проекта. В реальности это практически невозможно сделать.

Устройство борозд в перегородках разрешено.

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т.д. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

  • Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
  • Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
  • Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
  • В несущих стенах горизонтальные штробы производить не рекомендуется.
  • Запрещено использовать межплитный шов вместо штробной борозды.
  • При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина — 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

  1. Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
  2. Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
  3. Сверлятся отверстия по линии всего намеченного контура;
  4. При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

Заделка штробы в стене

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

  • Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
  • Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
  • Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.

Штробление бетонных стен перфоратором и болгаркой, видео

Перед штроблением потолкаи стен предварительно наносим разметку расположения всех основных элементов: розеток, выключателей, распределительных коробов. Нужно следить, чтобы электрический кабель был наименьшей длины, и не допускать пересечения проводки.

https://youtube.com/watch?v=CS3VDU2Y9wc%3F

При производстве работ рекомендуется орудовать и перфоратором, и болгаркой (вдвоем). По разметке болгаркой прорезаются параллельные канавы, затем насадкой для штробления стен на перфоратор «молоток» выдалбливается все лишнее. Этот способ применяется в новых домах, где нет мебели. Если делать ремонт только в отдельных местах, лучше применять другой способ. По предварительной разметке просверливаем перфоратором на расстоянии 1 см отверстия, потом переключаем в режим «молотка» и далее штробим канавы. Штробление под розеткитакже выполняется специальной насадкой. Не забываем о технике безопасности производства работ. Эти работы достаточно трудоемки и травмоопасны.

Кроме бетонных и кирпичных, существуют гипсолитовые стены. Для их штробления можно использовать обычную дрель, при этом используется боковая заточка сверла. По этим стенам работы выполняются значительно легче.

Выбираем инструмент для штробления стен

Самым старым подходом является тот, где задействуются молоток и зубило

Этот вариант, однако, имеет одно важное преимущество, которое заключается в отсутствии затрат. Штробить стену вы можете без электроинструмента, ведь такие приспособления найдутся в каждом доме

Но в итоге вы расплатитесь потерей сил, а также образованием большого количества мусора.

Штробление бетонных стен под проводку можно осуществить зубилом и дрелью. Такой подход хоть и является более эффективным, но его нельзя назвать максимально удобным. Через каждый метр вам придется просверливать отверстия, а затем соединять их в единую линию с помощью зубила. Первоначально нужно будет осуществить разметку, по которой вы будете действовать. Временные и силовые затраты здесь будут гораздо меньше, но потратить на работу придется очень много времени, а пыли будет гораздо больше, чем если бы вы использовали, например, болгарку.

Что подойдет из арсенала домашнего мастера

Еще совсем недавно углошлифовальная машина была редкостью у мастера-любителя. Сегодня болгарку можно встретить почти в каждом доме. Если у вас она есть в наличии, то отлично подойдет для штробления стен. Дополнить оборудование нужно будет алмазным диском, это и будут все затраты, кроме, конечно же, временных и силовых. Процесс пойдет быстрее, а контуры канавки окажутся ровными.

Диск, предназначенный для проделывания штроб, хоть и позволит вам работать эффективно, но с его помощью проделать канавку можно будет лишь за два подхода. Это удлиняет процесс разметки. Еще одним минусом является то, что в углу с помощью болгарки работать вы не сможете, а весь процесс будет сопровождаться высоким уровнем шума, а значит, работать придется быстро, исключив выходные дни. Именно эти минусы довольно часто заставляют мастеров отказаться от использования этого электроинструмента. Он применяется для штробления крайне редко.

Для того чтобы проложить один маленький проводок в новую стену, можно использовать перфоратор. Придется приобрести или использовать имеющуюся подходящую насадку. Инструмент нужно будет задействовать в ударном режиме. Им нужно пройтись по намеченным линиям. Минусом этого подхода является кривая штроба, но в домашних условиях перфоратор используется довольно часто.

При ремонте помещений домашние мастера довольно часто используют еще и штроборез. Этот вариант является наиболее эффективным и позволяет ровно прорезать стену без образования пыли. Шума будет образовываться не так много, а к инструменту можно дополнительно подсоединить пылесос, что значит, в комнате не будет так пыльно после завершения процесса. Вообще, этот инструмент для прокладки проводки является наиболее эффективным и безопасным.

Простой электроинструмент в помощь ручному труду

Если вы хотите добиться хорошего результата, сэкономив время, лучше воспользоваться электрической дрелью. Но если работать с бетонной поверхностью, этот инструмент будет проявлять себя горением сверл, поэтому нужно ознакомиться перед началом процесса с некоторыми нюансами.

Во-первых, на поверхности нужно сделать разметку, а дальше задействовать инструмент со сверлом на 8 мм. По линии проделывается несколько отверстий определенной глубины, между ними должен быть соблюден шаг до 1 см. Сверло должно быть расположено перпендикулярно к поверхности, в противном случае оно может согнуться и сломаться. Если канавка должна получиться достаточно внушительной по ширине, отверстия следует располагать в шахматном порядке. При необходимости осуществления тех же работ в кирпичной кладке нужно задействовать инструмент на малые обороты. Периодически следует останавливаться, чтобы сверло охладилось в воде

Важно исключить проникновение жидкости внутрь конструкции. С помощью молотка и зубила на следующем этапе нужно выбить промежутки

Профессиональное оборудование для быстрого монтажа

Первое, что приходит на ум, — это штроборез. Именно он позволяет проделать поставленную задачу с минимумом усилий и времени. При желании на инструмент можно насадить сразу два диска, благодаря этому штроба получится идеально ровной, а второго подхода не понадобятся.

Круги закрываются кожухом, где есть отвод для пылесоса. Хорошо, если конструкция предусматривает возможность изменять расстояние между дисками и обеспечивать необходимую глубину будущей канавки. У этого способа есть один главный минус, который заключается в стоимости оборудования. Если у вас его нет, то приобретать для проведения единственного ремонта будет нецелесообразно. Альтернативным решением станет взять устройство в аренду.

Можно ли штробить несущие стены

В монолитных и панельных домах есть особые конструкции, называющиеся несущими. Их основа – железобетонные плиты, каркас которых образует арматура. Она углублена на 2-2,5 см. И любая борозда её оголяет и сокращает толщину стены. Так увеличиваются риски деформации и разрушения.

Поэтому нормативы при вопросе, можно ли штробить несущие стены, дают отрицательный ответ. Если многоквартирном доме многие стены являются несущими или определённый процент перегородок изготовлен из железобетона, ситуация гораздо усложняется. И меняется вопрос — можно ли штробить несущие стены с дополнительными мерами защиты?

Для начала необходимо согласовать работу в строительном департаменте и доказать, что глубина борозд не заденет и не повредит арматуру. В ситуации с панельными домами разрешения не выдают. С кирпичными строениями — одобряют

Основная дилемма здесь связана с тем, на какую глубину штробить такие стены, чтобы не повредить важные элементы? Чтобы не рисковать, увеличьте толщину стены за слоя штукатурки – до 2-2,5 см.

Для владельцев частных домов картина гораздо проще, особенно, если здания кирпичные или блочные. Здесь советую учитывать плотность и несущий потенциал стены.

Если сборка стены реализована в 1,5 кирпича, то смело организуйте в ней штробы. В стенах из прочих материалов в частном доме рекомендую:

  • проводить оштукатуривание, в получившемся слое устраивать штробы;
  • обшить стены, варианты: фанеры, гипсокартон, ОСП или ДСП, под ними прокладывать кабели;
  • монтировать проводку в специальный плинтус.

Особенности работы с различными материалами

Мало выбрать подходящий инструмент для штробления стен под проводку

Важно ознакомиться еще и с тем, какой материал лежит в основе стен, чтобы понять, как с ним работать. Существуют еще и общие правила, которые применимы для всех конструкций

Но в случае с кирпичными стенами, провода лучше укладывать горизонтально. Еще лучше, если местом их расположения будут горизонтальные швы между рядами кладки. Во всех случаях штробы должны располагаться вертикально или горизонтально, исключением выступают мансардные этажи.

Длина паза не должна превышать 3 м. Количество поворотов нужно снизить до минимума. Штробление стен под проводку в панельном доме не разрешено, если перед вами несущая конструкция. Она берет на себя всю нагрузку от верхних этажей и крыши, а снижение ее несущей способности влечет риск обрушение всего здания.

Если же вы получили все разрешения и планируете осуществлять проделывание паза под проводку, а в наличии лишь углошлифовальная машина, вам могут понадобиться насадки на болгарку для штробления. Для этого вы можете приобрести:

  • место под установку циклона;
  • кожух для защиты;
  • 2 пильных диска;
  • раструб для пылесоса.

Для этого оборудования можно использовать еще и специальную насадку, называемую штроборезом. Ее лучше не применять, если мощность оборудования не превышает 1500 Вт. Чтобы исключить перегрев мотора, нужно приобрести диск с диаметром не больше 180 мм.

Штробы в бетоне и кирпиче

Работая в панельном доме, вы должны помнить о том, что до розеток проводят пазы лишь в том случае, если стены не являются несущими. От пола розетки следует удалить на 30 см или больше. Что касается кирпича, то при его кладке нужно не нужно заполнять швы раствором, чтобы после их не расшивать и уложить туда проводку. Если же кладка уже выполнена, раствор можно удалить механическим способом. А вот при работе с бетоном молоток и зубило не помогут.

Как работать с деревом и газобетоном

В древесине прокладка коммуникаций запрещена. Провода должны располагаться снаружи стены, а после перекрываться кабель-каналом. Что касается газобетона, это довольно мягкий материал, работать с которым вы можете даже ручным штроборезом. Его домашние мастера иногда изготавливают самостоятельно.

Нюансы с несущими стенами

Несущие стены ни при каких обстоятельствах штробить нельзя. Это может привести к нарушению целостности важных для всего здания конструкций. Если же начинать такие работы без разрешения, это может обернуться штрафом и необходимостью удаления проложенной проводки.
