Столбчатый фундамент из блоков 20*20*40 +Инструкция по изготовлению и Фото

Особенности столбчатого основания из блоков

Столбчатый фундамент из блоков подходит для построек на основе деревянного каркаса. При этом не придется укладывать бетон, что иногда играет решающую роль. Опалубка тоже не потребуется, поэтому завозить на площадку большое количество щебня нет необходимости, это касается и других строительных материалов. Подготовить нужно будет лишь бетонные блоки, рекомендуемый размер которых составляет 20x20x40 см. Такая технология позволяет экономить на строительстве и является актуальной в тех случаях, когда нет возможности подвести к площадке электричество для работы бетономешалки.

Система столбов

Столбчатый фундамент – это единая система столбов, работающая как цельная конструкция. Проектируется таким образом, чтобы столбы встали в точках повышенной нагрузки:

под несущими простенками;
под пересечениями стен;
под углами здания.

Усредненные нормы

Но, поскольку каркасные строение легковесны, и не требуют повышенного внимания к прочности основания, во многих случаях детализированный расчет не производится.

Столбы просто устанавливаются с промежутком 1,5-2,5 метра.

Ростверк

Если столбы установлены на расстоянии до 2,5 метров, их связывают ростверком в виде армированной перемычки. В тех случаях, когда столбы расставляют на расстоянии более 2,5 метров, их укрепляют при помощи рандбалки, часто с применением готовых металлических или железобетонных изделий.

Заглубленность

По заглубленности столбчатые фундаменты для каркасных домов делятся на мелкозаглубленные и заглубленные. Обустройство первого варианта возможно на участках с устойчивыми песчаными или скалистыми породами. В этом случае опоры заглубляются на 65-70 см.

Почему керамзитобетонные блоки лучше изолируют звук?

Сделать выводы о звукоизоляции, которую обеспечивают пескоцементные и керазитобетонные блоки, можно исходя из плотности изделий. У материалов с меньшей плотностью, как известно, звукоизоляция выше. Но с блоками следует разобраться детально. Плотность полнотелого из керамзитобетона несколько выше плотности пескоцементного с пустотами. Однако это не означает, что первый хуже изолирует звук.

Конечно, пустоты препятствуют распространению звуковых волн, поскольку волны переходят из тела в твердом агрегатном состоянии в воздух и обратно. Но у керамзита особенная пористая структура, прекрасно гасящая звуковые колебания. И получается, что блоки с ним эффективнее пескоцементных защищают помещение от шума извне.

Материалы для строительства столбчатого фундамента

Классическим материалом для возведения столбчатого основания является бетон, армированный рифленой арматурой. Однако в зависимости от назначения, материала возведения и других характеристик строения опорно-столбчатый фундамент может быть выполнен из бетонных блоков, кирпича, бутового камня. Гораздо реже, как правило, для малых, не создающих больших нагрузок, построек применяются бревна.

Фундамент из бревен

Основание из деревянных столбов обычно сооружается под беседки, навесы, времянки и прочие хозяйственные строения. Широким спросом не пользуется из-за небольшого срока службы и малой несущей способности.

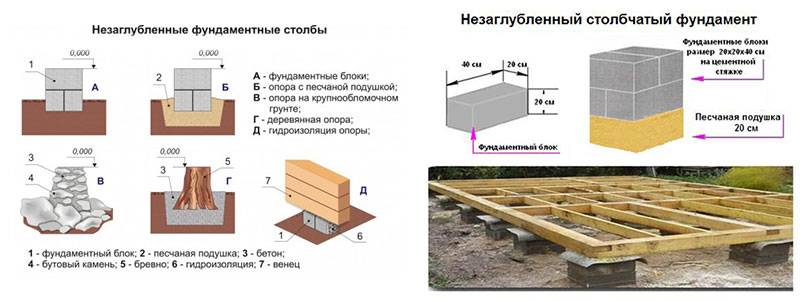

Рисунок 3. Варианты устройства столбчатого основания из бруса (сверху) и бревен (снизу)

Для устройства применяются брус или бревна диаметром 150-200 мм. Перед использованием их нужно качественно обработать антисептической пропиткой и защитить гидроизоляционным материалом – например, часто используется гудрон, отличающийся низкой ценой и довольно неплохим качеством.

Опоры из кирпича и бетонных блоков

Кирпичные столбы – более распространенный способ сооружения столбчатого фундамента. На таких основаниях строят даже каркасные дома. Но опять-таки следует учитывать, что срок службы такой конструкции будет небольшим. Для этих целей подходит исключительно полнотелый керамический и силикатный кирпич, характеризующийся не высоким влагопоглощением (по ГОСТ более 6%, а верхний предел не ограничен, поэтому нужно выбирать конкретный кирпич отталкиваясь от фактических значений водопоглощения).

Фото 4. Опорные столбы из красного кирпича

Также для кладки столбов часто используют бетонные блоки размерами 400х200х200мм – их нужно на порядок меньше. Так, при выкладке опоры из кирпича надо, его площадь формируется из 4 кирпичей, то блоков необходимо всего 2 (плюс к этому высота будет гораздо больше). Глубина заложения столбов обычно принимается в пределах 500-700 мм.

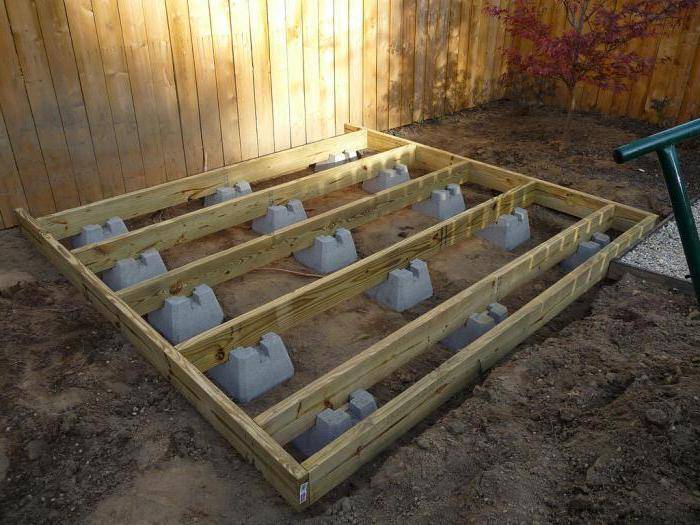

Фото 5. Опорные столбы из блоков

Перед кладкой опор выполняется устройство песчано-гравийной подушки толщиной 200-300 мм с тщательным утрамбовыванием каждого слоя. Сверху подушку нужно полить цементным молочком.

После выкладки столбов строительные работы можно продолжать по истечении 2-3 недель, которые нужны для набора раствором достаточной прочности.

Монолитные железобетонные и трубные столбчатые фундаменты

Столбчатое основание в виде железобетонных опор обладает большей несущей способностью и надежностью, что достигается за счет монолитной конструкции и армирования. Для его устройства подготавливаются канавы определенного размера, в которых делается песчаная подушка и устанавливается армирующий каркас из рифленой арматуры. Выше уровня земли делается опалубка из обрезной доски или фанеры. Финишный этап – заливка бетоном.

Фото 6. Железобетонные опоры столбчатого фундамента

Нередко используются асбестоцементные или металлические трубы, которые выступают в качестве несъемной опалубки. Для них тоже подготавливаются скважины соответствующих размеров, а внутрь устанавливается армирующий каркас из арматуры.

Фото 7. Столбчатое основание с использованием асбестоцементных труб

В некоторых ситуациях целесообразно выполнение подошвы или так называемой «пяты» – специального расширения в нижней части опоры. Такой вариант идеально подходит при строительстве фундаментов на сложных грунтах и под здания с внушительным весом.

Фото 8. Бетонные опорные столбы основание с подошвой в нижней части

Строим основание дома из фундаментных блоков 20х20х40

Этап возведения основания любого строения считается самым дорогостоящим – затраты на него могут составлять порядка 35-40 % от общей сметы. Практически все частные застройщики при выборе типа конструкции, технологии и материалов ориентируются на возможность снижения сроков ведения работ и выполнения максимального количества операций своими руками, чтобы сэкономить на оплате труда наемных рабочих и аренде спец/техники. В этом плане интерес представляют фундаментные блоки с линейными размерами 20х20х40. Что это за продукция, каковы специфика и порядок ее использования – на эти и другие вопросы даст ответы предлагаемая статья.

Блоки 20х20х40 – название обобщенное. Существует несколько модификаций таких образцов. Разница – в исполнении (цельные или пустотелые) и компонентах, из которых готовился раствор. В продаже есть изделия из пено- и керамзитобетона. Как правило, они чаще всего приобретаются для возведения стен (внутренних и наружных) при малоэтажном строительстве

Но с учетом пористости и недостаточной прочности материала в качестве фундаментных блоков использовать такие «кирпичи» следует крайне осторожно, хотя продавцы утверждают обратное

В отдельных случаях искусственные камни из легких бетонов могут применяться для обустройства основания, но такая работа требует тщательных расчетов (если речь не идет, к примеру, об ограждении). Сделать их самому, разобраться с оптимальной схемой монтажа фундамента из блоков такого типа вряд ли получится. Даже подробная инструкция не поможет, так как придется учесть множество факторов – характеристики почвы, нагрузку, особенности климата, конфигурацию грунтовых вод и тому подобное.

Если монтируется фундамент для каркасного дома (ленточный), иногда используются элементы 20х20х40 из керамзитобетона. Они дополнительно утепляют подвальное помещение, и в этом есть смысл. Однако возводить здание более чем в 2 этажа в данном случае не следует, тем более из тяжелых материалов.

С точки зрения универсальности оптимальный вариант – бетонные блоки 20х20х40 (подразумевается искусственный камень из песка, цемента и твердого наполнителя – гравия или щебня). Они способны выдержать большую нагрузку и чаще всего используются в индивидуальном строительстве при сооружении основания.

Столбчатый фундамент своими руками пошаговая инструкция из блоков. Устройство столбчатых фундаментов

Примерная пошаговая инструкция по производству фундаментных работ:

При разбивке здания на местности по внешней проекции натягиваются разметочные шнуры.
По всему периметру сооружения следует снять слой растительного грунта толщиной 15-20 см и шириной 50-60 см со смещением на внешнюю сторону здания. Это необходимо для последующего устройства забирки цоколя.
Места расположения фундаментных столбов отмечаются колышками по центру согласно заранее составленного эскизного плана разбивки.
Глубина выемки грунта для устройства мелкозаглублённых фундаментов составляет обычно не более 40 см.
При глубоких фундаментах (например: ниже глубины промерзания) применение блоков нерационально из-за возникающих трудностей в укладке блоков и возрастающем объёме земляных работ для облегчения качественного монтажа.
Грунт, по возможности, вынимается на площади, минимально превышающей размеры сечения столба. Обычно столбчатый фундамент устраивается квадратным с размером каждой стороны 40 см.
Нижняя отметка каждой ямы должна быть единой для всех столбов, проверка отметки проводится с помощью нивелира или другими способами.
Подготовка или подушка под блоки обычно устраивается из песчано-гравийной смеси. Возможно применение только песчаной подсыпки.
Уплотнение подстилающего слоя производится с помощью ручной трамбовки, изготовленной из бревна. Песчаный слой неплохо уплотняется простой заливкой избыточного количества воды.
Первый (нижний) ряд из двух блоков укладывается непосредственно на песчано-гравийную подушку либо на выравнивающий слой из цементно-песчаного кладочного раствора.
Промежуток между блоками заполняется раствором толщиной около 1 см.
Уложенный ряд блоков накрывается раствором и на него укладывается перпендикулярно перекрывающий следующий ряд.
Аналогично с перекрытием укладываются все ряды до нужной отметки.
Цементно-песчаный раствор приготавливается из расчёта на 1 часть цемента М400-500 три части просеянного песка. Вода добавляется в количестве, необходимом для создания пластичной густой консистенции раствора.
Проверяется верхняя отметка столбов. Она должна быть одинакова для всей системы. При необходимости возможно добавление выравнивающих слоёв из раствора, в отдельных случаях верхний ряд может быть выложен из красного полнотелого кирпича.
В шов верхнего ряда иногда вставляется анкерный болт для последующего крепления деревянной обвязки
Последним этапом считается устройство укрывающей верхний ряд гидроизоляции из рубероида на битумной мастике.

Область применения строительных блоков марки ФБС

Блочный материал востребован в сфере жилищного и промышленного строительства, а также в области мостостроения.

Повышенные эксплуатационные характеристики обеспечивают возможность использовать их для различных целей:

сооружения фундаментных оснований столбчатого типа;
строительства ленточных основ различных зданий;
постройки цокольных помещений;
обустройства подвалов;
возведения подпирающих конструкций;
строительства мостовых переходов и эстакад;
обустройства пандусов различной высоты;
устройства несущих стен производственных и жилых зданий.

Сфера применения блоков определяется также вариантом их исполнения и применяемым для изготовления видом бетона:

монолитные блоки, изготовленные из тяжелых марок бетона, используются при возведении капитальных объектов;
пустотелые изделия, произведенные из бетона, применяются для слабонагруженных конструкций;
блочная продукция на основе ячеистых бетонов и керамзитобетона используется в малоэтажном строительстве и для теплоизоляционных целей.

Возможность использовать их для различных целей обеспечивают повышенные эксплуатационные характеристики

Имеются определенные ограничения по применению блоков ФБС для сооружения фундаментных оснований ленточного и столбчатого типа. Они связаны с характеристиками грунта и особенностями строения.

Не стоит использовать блоки для фундамента в следующих ситуациях:

для строительства зданий на подвижной почве. Данный тип грунта способен вызвать боковой сдвиг фундаментной базы;
для возведения массивных строений на грунтах с уменьшенной нагрузочной способностью. Фундамент на ослабленной почве подвержен усадке.

Не стоит также сооружать блочный фундамент на участке с наклонным рельефом. Несмотря на ряд ограничений, блочные изделия из бетона с маркировкой ФБС – универсальный строительный материал, отличающийся расширенной областью применения.

Приняв решение возвести основание столбчатой конструкции, учтите ряд моментов:

Блоки 20х20х40 для фундамента

Зависимость выбора блочного фундамента от характеристик участка

Необходимо ещё до проектирования дома заказать геодезическое заключение об особенностях участка.

Можно, конечно, справиться и у соседей — но это будет не вполне достоверно. Порой даже соседние участки сильно отличаются и по грунтам, и по воде, и по прочим характеристикам.

Грунт

Учебник «Грунты. Фундаменты. Выбор оптимального фундамента» классифицирует почвы так:

Скальные грунты — это, скорее, кристаллическая порода, скала, а не земля, и порода осадочная (доломиты, спрессованные песчаники, сланцы, ракушечники, известняки). Приемлем любой фундамент, кроме свайного (трудно сверлить скалу).
Конгломераты — осколки разновидностей скальных грунтов; не размываются и не меняются в объёме, промерзая; приемлем любой фундамент.
Нескальные грунты:
- связанные — глинистые и суглинистые; глубоко промерзают; способны «поплыть» и сдвинуться, годятся только тяжёлые виды фундаментов;
- несвязанные — песчаный и супесчаный грунты; при намокании склонны к подвижкам, промерзают неглубоко; годятся фундаменты любого типа.

Тип грунта может различаться даже на соседних участках

Если ваш участок — это массив скалы, нетронутый песчаник или осадочные породы, то можно легко ставить блочный фундамент. Хорошо также, если грунт участка состоит из песка или плотных суглинистых почв.

Таблица: минимальная глубина заложения фундамента в песок и глину

	Почва	Минимальное заглубление (м)
1	Песок	0,5
2	Глина	0,7

Для приблизительного понимания, какие грунты имеются на вашем участке, есть дедовский способ: садовым буром просверлить шурф и изучить образцы земли с разной глубины. Образец смачивается водой, и если его можно вымесить, как тесто, то это суглинок. Если в воде земля растворится — в ней большой процент суглинистой составляющей. Если выпадет осадок, то на дне глина, а над ней песок.

Чтобы проверить почву, нужно поместить образец в стакан с водой

Грунтовые воды

Уровень грунтовых вод — важнейшая характеристика почв. Если уровень небольшой, то нам прекрасно подойдёт малозаглублённый ленточный фундамент из блоков. Если он довольно высокий, то лента должна быть заглублена на большую глубину.

Структура грунтовых вод на вашем участке оказывает огромное влияние на выбор типа фундамента

Глубина промерзания

Глубина промерзания в наших краях в среднем до одного метра, но возможны и отклонения. Если вы делаете заглублённый фундамент из блоков, то его нижняя точка должна находиться ниже точки замерзания грунта.

Глубина промерзания — фактор, влияющий на глубину заложения фундамента

С уровнем почвенных вод и классификацией почвы напрямую связан опаснейший фактор.

Водяные «линзы»

Там, где на пласте из глины лежит водопроницаемый песок или супесь, осадки проникают через верхнюю почву и остаются под нею в виде так называемых «линз», лежащих на непроницаемом основании и могущих сильно повредить фундаменту. Нужно быть уверенным в том, что на пути закладки блочного фундамента не встретятся «линзы».

При наличии в почве «линз» используется только свайно-ленточный фундамент

Выбор фундамента

От всех вышеперечисленных факторов — грунтов, водяного баланса, наличия линз, глубины промерзания, сведённых в одно геодезическое заключение, и зависит выбор формы фундамента из блоков. Но он зависит и от ваших предпочтений, и от блоков, которые, возможно, уже имеются, и даже от времени года. Поэтому нужно понимать основные преимущества, вехи и опасные моменты сооружения каждого блочного фундамента.

Как мы уже знаем, фундамент из блоков бывает двух типов: столбчатый и ленточный.

Ленточный фундамент из блоков бывает мало-, не- и глубокозаглублённым. Строится из керамзитных, пено- и шлакоблоков, бетонных блоков, бетонных панелей, уложенных на подушку из дренирующей смеси. Не очень пригоден для ненадёжных почв, но проблема решается, как правило, углублением и расширением «ленты», укладкой уширенного бетонного или блочного основания из блоков-подушек и созданием капитального бетонного армированного ростверка.
Столбчатый фундамент из блоков, пожалуй, самый простой и недорогой для сооружения. Тоже бывает мало-, не- и глубокозаглублённым и тоже делается из керамзитовых, пено- и шлакоблоков, бетонных блоков, бетонных панелей (немонолитные столбы), уложенных в шурфы (если столб заглублённый) или просто на грунт (если незаглублённый) на подушку из дренирующей смеси. Пригоден для нетяжелых зданий типа каркасных домов, беседок и теплиц и любых почв, кроме болотистых.

Столбчатый фундамент для каркасного дома

Считается, что самая дорогая часть зданий – это несущая система, т. к. для её постройки необходимо большое количество раствора, арматуры, времени и сил. Но существует очень бюджетный и надежный вариант – это столбчатый фундамент для каркасного дома, который легко можно построить своими руками с минимальными финансовыми затратами.

Главным образом, этот фундамент является наиболее практичным, т. к. его можно использовать на грунте любого типа. Если на песчаной почве не рекомендуется строить дом на монолитном основании или ленточном, то столбовые опорные системы можно обустраивать даже на таких «зыбучих» поверхностях. Рассмотрим основные преимущества такой конструкции:

Можно устанавливать без дополнительной системы гидроизоляции. В отличие от монолитного, который нужно при помощи дренажных систем дополнительно защищать от подтопления, опорные столбы в этом не нуждаются;
Ленточно-столбчатый фундамент легко ремонтировать своими руками. По нормам, косметический ремонт можно проводить каждый год, а капитальный раз в пять лет

Обращаем внимание, что для лент и монолита требуется использовать специальную технику подкопа, в это же время для опор нужно просто установить дополнительный армирующий пояс;
Низкая стоимость. Устройство такой несущей системы можно осуществить из кирпича, пеноблоков, раствора, асбестоцементных плит и даже строительного мусора, залитого цементом

Купить материалы можно в любом строительном магазине или на рынке;
Скорость возведения. Даже простой незаглубленный ленточный фундамент должен сохнуть по меньшей мере неделю, не говоря уже про более тяжелый – монолитный. Свайный винтовой и столбчатый требует только нескольких дней для застывания раствора между проветриваемыми швами строительного материала (если не используется заливной вариант).

Но у такого каркаса есть и некоторые недостатки. Во-первых, эта конструкция считается не ГОСТированной, т. е. могут возникнуть проблемы с оформлением документов на строительство такого домика. Во-вторых, его можно использовать только для легких построек.

К примеру, для дачи, гаража, забора, под сарай или деревянный дом из бруса или бревен. В-третьих, в такой системе нельзя оборудовать подвал.

Народные умельцы всячески пытаются устранить этот минус конструкции, но при этом они уменьшают несущую способность и без того «легкой» опорной системы.

Нужно отметить, что в холодных регионах нужно дополнительно закрыть цоколь, иначе здание будет продуваться снизу, теряя большое количество тепла. Утепление может производиться различными материалами, начиная от пенопласта и заканчивая фанерными листами с фиброцементными панелями.

Существуют различные варианты возведения такого фундамента. Основными параметрами для классификации является глубина залегания и технология строительства. У столбов может быть два способа размещения:

Мелкозаглубленный;
Глубинный.

Столбовой поверхностный или мелкозаглубленный фундамент из кирпича удобно использовать для дополнительных построек или различных частей дома (под веранду, бытовку, или для строительства бани). Он закладывается всего максимум на 70 сантиметров ниже, чем уровень промерзания грунта. Используется на каменистых грунтах.

Глубинный считается более практичным в виду своей устойчивости.

Он применяется для жилых помещений, но также может подойти для беседки или простого дачного домика. Устанавливается на метр ниже уровня промерзания грунта.

Именно по такому уровню в основном обустраивается опорная система для влажных глинистых почв, которые могут подмывать основание столбов.

По конструктивной особенности фундаменты ТИСЭ делятся на:

В монолитном образуется специальная песочная подушка, которая заливается раствором бетона. Вся система армируется при помощи металлических прутьев, после в раствор вставляются колонны, которые также нужно залить. Так образуется цельная система. Её углубление зависит от возможностей хозяина и тяжести дома.

Сборный может состоять из газобетона, кирпича, блоков ФБС. Это самый простой вариант, но не слишком надежный. Глубина и остальные размеры определяются не только потребной несущей способностью, но и размерами, которые имеют используемые в строительстве фундаментные блоки.

Видео: заливка столбчатого фундамента

Рассмотрим, как сделать своими руками столбчатый сборный фундамент из блоков ФБС:

Чтобы обустроить опорно-столбчатый монолитный фундамент с ростверком под колонну, понадобится дополнительно проводить определенный расчет и армирование системы. Пошаговая инструкция:

Особенности, виды гидроизоляции основания

Гидроизоляционный слой – надежная защита фундамента от влаги из грунта, обильных осадков.

К эффективной гидроизоляции могут принадлежать следующие ее типы:

Обмазочная. Выпускается на полимерной, битумной, минеральной основе. Популярный вариант – жидкая битумная мастика.
Штукатурная. Минеральная основа.
Оклеечная. Рулонные материалы типа самоклеющегося рубероида, из битумно-полимерного сырья (техноэласт).
Механически закрепляемая. Обычные рулоны рубероида, плотной полимерной пленки, мембраны.
Пластификаторы. Компоненты добавляются прямо в бетон при замесе, повышая водонепроницаемость состава.

Особенности строительства

Этот вид фундамента используется для тех домов, в которых не предусмотрено строительство подвала. Невысокая его стоимость, а также простота монтажа позволяет использовать и при строительстве малых строений.

При возведении такого основания берут уже готовые блоки, изготовленные из бетона. На одну опору берут четыре таких блока. Размер одного блока 20х20х40 см. Количество же опор полностью зависит от размеров строения, а также его проекта.

Для более тяжелых зданий лучше использовать столбчатый фундамент из блоков 20х20х40 с использованием ростверка. Это позволит увеличить устойчивость, исключить возможность его смещения. Ростверк – это балки, иногда плиты, которые расположены сверху возводимой конструкции основания и применяются с целью разгрузки наземной части. Материалами для ростверка бывают железобетон и бетон, реже – дерево и металл.

Плюсы и минусы столбчатого основания

Существует довольно немалый список материалов, с помощью которых можно соорудить фундамент столбчатого типа. Большинство из них имеют положительные характеристики в плане надёжности наряду с невысокой стоимостью. К ним относят железобетонные элементы, кирпич, блоки и трубы из асбестоцемента. Особенно отмечают достоинства столбчатого фундамента из блоков 20×20×40. Это идеальный вариант для сооружения домов каркасного типа:

стоимость материала оптимальная по сравнению с другими вариантами;
есть возможность сокращения привлечения рабочей силы, так как процесс закладки прост и не требует больших трудозатрат.

Фундамент из блоков под каркасную конструкцию Источник ups-stroyproekt.ru Несмотря на преимущества, отмечают и недостатки:

процесс дополнительного утепления имеет большие сложности;
почти невозможно сократить потери тепла.

Основные этапы работы

Строительство данного типа фундамента можно легко выполнить самостоятельно, специальных навыков для этого не требуется. Главное правильно соблюдать технологию строительства и не торопиться.

Подготовительные работы. В первую очередь нужно подготовить сам участок. Для этого надо срезать верхний слой почвы, растения также все удаляются. Как правило, удаляется около 30 см почвы. Под основанием это оставлять не рекомендуется. Если строительство планируется на глиняном участке, то ко всему вдобавок нужно положить гравийно-песчаный слой, толщина которого зависит от характеристик грунта. Помимо очистки, поверхность участка нужно тщательно выровнять.
План постройки. На поверхность земли требуется перенести схему строения с чертежей, используя для этого колышки и бечевку. Следует четко следить за полным соответствием с бумажным вариантом, поскольку от этого целиком зависит надежность и качество выполнения работ. Устройство столбчатого основания
Подготовка ям. Помочь в этом может экскаватор. Однако если вы не располагаете денежными средствами, с помощью лопаты вручную выполнить работу тоже можно. Ямы должны располагаться по осям. Укрепление ямы зависит от ее размеров. Если глубина не больше 1 м, то процесс укрепления можно упустить. В ином случае, копать яму придется с откосами и укреплять деревянными досками с распорками. Размер углубления тоже важен. Яма должна быть на 30 см больше предполагаемой глубины строящегося основания. Это нужно для того, чтобы была возможность сделать гравийно-песчаную подсыпку. Ширина тоже должна быть чуть больше для того, чтобы заливаемая опалубка, а также распорки чувствовали себя достаточно свободно.
Обустройство опалубки. Столбчатый фундамент из бетонных блоков требует хорошей опалубки. Для этого вам понадобится некоторое количество досок, толщина которых около 40 мм, а ширина – 150 мм. Возможен вариант использования ДСП, стального листа или влагостойкой фанеры, как альтернативу деревянным распоркам. Доски или другой выбранный материал необходимо ставить непосредственно к бетону.
Армирование фундамента. Данную процедуру нужно проводить в горизонтальном направлении. Используют для этих целей стержни А3, диаметр которых около 12-14 мм. Горизонтальные перемычки для этого нужно ставить на расстоянии друг от друга около 20 см. В качестве перемычек можно взять проволоку, диаметр которой около 6 мм. Для связывания столбов с самим ростверком через армированный каркас, нужно расположить стержни таким образом, чтобы стержни арматуры выходили над обрезом основания не менее 10-15 см.
Заливка столбов основания. Инструкция строительства этого фундамента требует заливку самих столбов. Заливать бетон необходимо в те трубы, которые будут и дальше находиться в земле вместе с самим фундаментом. Укладывать бетон необходимо слоями. Толщина каждого слоя должна составлять около 20-30 см. Подготовка к заливке столбов
Обустройство гидроизоляции столбов. Любой фундамент нуждается в защите от влаги. Для этого подойдут давно известные материалы, такие как, мастика горячего, а также холодного изготовления, оклеенные мембраны, а также обыкновенные битумный рубероид. Какой материал выбрал, решать вам. Строгих правил тут нет.
Строительство самого ростверка. Эта конструкция позволяет сделать столбчатый фундамент из блоков более крепким и надежным. Выполнять ростверку можно из железобетонных рандбалок или делать монолитным. В первом случае нужно достаточно хорошо соединить перемычки, используя для этого обрезки арматуры, которые нужно приварить горячей сваркой к монтажным петлям. После этого требуется усиление самой опалубки, а затем залить все бетоном, в том числе и арматурный каркас. Для этих целей подойдет бетонки марки М200. После этого бетону нужно дать время остыть, после чего, нужно провести гидроизоляцию, все образовавшиеся пазухи засыпать, и в конце производить укладку плит перекрытия.

Технология работ

Отведенный под застройку участок следует очистить от мусора и растительности, тщательно спланировать. По периметру здания вбиваются колья, которыми отмечают углы здания и места нахождения ям

Колья соединяются строительным шнуром. Пластиковые трубы нарезаются по размерам, при этом важно помнить, что длина одного столба должна быть больше чем глубина промерзания грунта

Бурение под сваи

Скважины под столбы из пластика бурят также как для буронабивных свай (эти фундаменты имеют сходную технологию обустройства). Сваи и столбы представляют отдельные опоры, которые воспринимают нагрузку от здания. Сваи можно заливать в несъемной опалубке, практически по тому же типу, что и столбы. Не следует забывать, что размер скважины должен быть больше диаметра трубы минимум на 5 см.

Если столб будет возводиться с уширением в нижней части, следует при бурении скважин выполнить подобное уширение в грунте.

Допускается выполнять бурение скважин для всех столбов фундамента одновременно, но этот способ подходит только для крепких грунтов. В осыпающихся грунтах лучше всего выполнять бурение скважины, установку пластиковых труб (опалубки) своими руками и бетонирование, последовательно для нескольких опорных столбов.

Далее столбчатый фундамент своими руками выполняют по следующей схеме:

Нарезанные по размеру трубы ПВХ устанавливают в приготовленные заранее скважины в качестве опалубки. Для формирования уширения на концах труб укрепляется скотчем пластиковый или полиэтиленовый пакет достаточного размера – при заполнении бетонной смесью, пакет пример форму заранее приготовленного в грунте уширения.
Трубы ПВХ для устройства опалубки столбов своими руками, следует тщательно выставить в скважинах на одном уровне, проверяя вертикальность лазерным строительным уровнем.

Армирование и заполнение бетоном

Армирование опалубки из пластиковой трубы выполняется несколько иначе, чем для буронабивной сваи. В пластик вставляются арматурные прутья, которые сгибаются на конце под 90 градусов в случае, если столбы возводят с уширением. Под легкие постройки, когда уширение опор не предусматривается, достаточно использовать обычную ребристую арматуру из стали.

Далее выполняют заливку бетонной смеси внутрь пластиковой опалубки своими руками. Заливать столб бетонной смесью следует в два приема: сначала бетонируют уширенную пятку, для чего заливают часть бетона и поднимают оболочку. Бетонная смесь заполняет пластиковый пакет, образуя уширение основания. Затем бетонирование конструкции продолжают, вливая бетонную смесь до тех пор, пока оболочка опалубки (трубы) не будет заполнена до верхней отметки.

Посмотрите видео, как заливать бетон в сваю своими руками.

Сверху опорного столба (сваи) устанавливают специальное устройство (шпилька) для крепления конструкций навесного ростверка или стен. Время застывания бетонной смеси в пластиковой опоре не превышает нескольких дней, за это время верхушку столба следует увлажнять и прикрыть полиэтиленом.

Ростверк

Буронабивные сваи и столбчатое основание фундамента требуется обустраивать с возведением единого несущего пояса, которым является ростверк. Столбы и сваи могут обустраиваться навесным ростверком, который изготавливается из легких материалов, выполняя заградительную и декоративную роль. Более мощным наземным ростверком соединяют столбы (сваи) для устройства отделки наружных поверхностей тяжелыми облицовочными материалами, а также для обеспечения сбережения тепла, защиты от повышенной влажности и низкой температуры в зимнее время.

Посмотрите видео, как произвести устройство ростверка.

Ростверковым поясом объединяют опоры такого типа, как сваи и столбы. Наземный ростверк по столбчатому основанию может быть возведен из монолитного и сборного железобетона, кирпича и бутового камня. Тяжелый ростверк потребует возведения отдельной ленточной опоры мелкого заглубления.

В данной статье опишем еще одну разновидность столбчатого фундамента с применением несъемной опалубки из пластиковых труб (ПВХ) для внешней канализации.

Какой фундамент выбрать под блочное здание?

Существует несколько видов основания для частных домов, бань:

винтовой;
плавающий;
монолитный;
ленточный;
столбчатый;
монолитно-ленточный;
свайный.

Для бани из блоков подойдет ленточный, столбчатый и свайно-винтовой фундамент.

Ленточный

Наиболее популярный вид фундаментов — ленточный. По неофициальной статистике, построенной на отзывах посетителей форумов, строительных сайтов, на таком фундаменте возведено около 80% всех частных домов, хозяйственных построек, мастерских. Виды ленточных оснований:

Заглубленное. Предназначено для больших зданий из кирпича, бруса, блоков. Подойдет для обустройства на пучинистом грунте.
Мелкозаглубленное. Предназначено для возведения небольших хозяйственных построек, каркасных бань и домов.
