Требования по СНИП
СНиП 52-01-2003
Для расчетов нужно взять общую площадь сечения всего фундамента и вычислить от нее 0,1 процента. Полученная цифра – это минимальная площадь сечения прутка, который должен быть применен.
Все расчеты относительно усиления элементов конструкции должны быть произведены на этапе проектирования. Если это не было сделано, нужно до начала возведения фундамента продумать его армирование, определиться с видом арматуры и количеством поясов.
СНиПом диктуется расстояние между продольными элементами армирующего пояса (25-40 см) и минимальный шаг между поперечными перемычками (1/2 рабочего сечения, но не более 30 см).
Как самостоятельно изготовить крючок
Лучше всего приспособление купить в специализированном магазине, но сделать это не всегда возможно. Особенно большие проблемы возникают у жителей отдаленных деревень, им приходится несколько часов добираться в одну сторону, и то при условии, что грунтовые дороги находятся в проезжем состоянии. Выход есть – крючок можно сделать самостоятельно в течение всего одного часа.
Схема крючка
Понадобится кусок проволоки диаметром примерно 6 мм и длиной ≈ 20 см.
Проволока для крючка
Небольшой отрезок бруска с отверстием для ручки и две шайбочки. Отверстие должно примерно на 0,5 мм превышать диаметр проволоки для гарантирования свободного вращения.
Брусок с отверстием
Шаг 1. Разметьте проволоку. Надо знать длину ручки (метку делайте с запасом 4–5 мм на шайбы и для свободного вращения), место первого изгиба, через 5 см место второго изгиба, и участок загиба под крючок.
Разметка
Катанка отлично гнется, что упрощает процесс изготовления, сталь при таких резких загибах дает трещину. Если нет катанки, то отжигайте стальную. Нагрейте ее до ярко-красного цвета и постепенно охлаждайте. За это время происходят изменения в кристаллах металла, цементит переходит в феррит, он становится мягким.
Шаг 2. На наждачном станке или болгаркой заточите острие крючка под конус.
Заточка конца проволоки
Это надо делать обязательно, в противном случае очень сложно вынуть инструмент после связывания арматуры. Но это потребуется много времени и усилий, а конусная форма решает все проблемы. Длина конуса примерно 3–4 см.
Заточенная проволока
Шаг 3. Вертикально зажмите заготовку в тисках, ударами тяжелого молотка начинайте гнуть. Острие крючка должно быть под углом примерно 80°. Не делайте большого загиба, это усложняет процесс вязки арматуры. Привынимании его приходится сильно наклонять, а это не всегда возможно и довольно неудобно.
Изгиб кончика проволоки
Шаг 4. Согните проволоку под ручку. Для этого ее надо опять зажать в тисках и рукой надавливать в нужную сторону. Периодически контролируйте угол по предварительно нарисованному эскизу приспособления.
Изгиб проволоки
Шаг 5. По нанесенной метке сделайте изгиб для возможности придания крючку вращения при закручивании.
Продолжение процесса гибки
Шаг 6. Вставьте в тиски готовое изделие и выровняйте его таким способом, чтобы все участки и колена располагались на одной линии.
Изогнутая заготовка крючка
Шаг 7. Приварите нижнюю упорную шайбу ручки. Она располагается у самого изгиба, выставьте ее перпендикулярно оси проволоки
Варите осторожно, правильно отрегулируйте силу тока, не прожигайте тонкий металл
Упорная гайкаПриваривание гайки
Шаг 8. Вставьте на место ручку и приварите вторую шайбу, она не допускает ее выпадения при работе. Здесь также надо сваривать аккуратно, деревянная ручка из-за перегрева может воспламениться.
Для уменьшения трения во время вращения крючка в ручке металлическую проволоку рекомендуется смазать солидолом или иной густой смазкой. Дополнительно дерево будет защищаться от процессов гниения. Если дерево во время сварки быстро загорается, то торцы рекомендуется замочить в воде, испорченные участки можно потом отрезать.
Шаг 9. Проверьте работоспособности крючка.
Готовый крючок
Если обнаружилисьпроблемы, то их надо исправить.
- Изделие плохоповорачиваетсявокруг ости. Регулировка делается изменением поворотного плеча. Чем оно больше – тем выше усилия закручивания проволоки, но работа немного усложняется. Рука должна двигаться с увеличенной амплитудой.
- Крючок тяжело вынимается после затягивания проволоки. Может быть три причины: большой угол загиба, малый конус затачивания и шероховатая поверхность. Каждая из них легко ликвидируется, исправлять проблему надо до тех пор, пока работать крючком станет удобно.
Постарайтесь довести приспособление до идеального состояния, вам придется ним вязать очень много узлов. Расстояние между точками фиксации зависит от диметра арматуры, размеров клетки и конкретного назначения железобетонного изделия.
Проволока для вязки арматурного каркаса
Вязка арматуры при монтаже каркаса фундамента производится проволокой, технические характеристики которой оговорены в документах ГОСТ 3282–74.
Для вязки арматуры чаще всего применяется отожжённая стальная проволока марки ВР
Проволока производится из низкоуглеродистой стали и подразделяется на несколько типов:
- По способу обработки. Существует обработанная термическим способом (отожжённая) и необработанная проволока.
- По точности изготовления. Так, проволока может быть повышенной точности или обычной.
- По временному сопротивлению нагрузкам, на разрыв изделия, непрошедшего термическую обработку и бывает первой и второй группы.
- Проволока может иметь специальное защитное покрытие или быть без него.
Проволока может иметь стальной или черный цвет. Диаметр сечения варьируется от 0,16 до 10 мм. При этом допускаются отклонения в сечении продукции 0,02 мм.
В документах ГОСТ можно найти более подробные характеристики данного изделия. Некоторые из них:
- Удлинение проволоки, прошедшей термообработку и имеющей защитное покрытие, составляет 12÷18%, а без защиты 15÷20%.
- У необработанных высокими температурами изделий, в зависимости от их сечения разнится такой параметр, как сопротивление на разрыв и составляет (Н/мм²):
— 590÷1270 для диаметра 1,0÷2,5мм;
— 690÷1370 для диаметра менее 1,0 мм.
Производитель этой продукции должен обеспечивать соответствие следующим нормам ГОСТ:
— изделия без термообработки диаметром от 0,5 до 6,0 мм должны выдерживать целостность после четырех и более сгибов;
— цинковое защитное покрытие должно сохранить целостность и плотно прилегать в стали после накручивания проволоки в виде спирали. При этом допускается наличие небольших цинковых наплывов, налета, белых блесток и цветовой неоднородности;
— в продажу проволока должна поступать в бухтах. Эти бухты могут иметь различный вес, который зависит от диаметра проволоки и наличия или отсутствия защитного покрытия. Так, масса бухты разнится от одного килограмма при сечении изделий 0,16÷0,18 мм до 40 кг при 6,3÷10 мм.
Термообработка проволоки (ее отжиг) делает материал более пластичным, удобным в работе, без существенной потери прочностных качеств. Так что есть смысл сразу приобретать именно такой вариант. Отжиг, конечно, можно провести и самостоятельно – но стоит ли тратить на это силы, когда в продаже уже есть готовая проволока, и по более чем доступной цене?
Наверное, для ленточного фундамента нет и особой необходимости приобретать проволоку с цинковым покрытием, если сразу после монтажа армирующего каркаса будет проводиться заливка бетона. За столь короткий срок коррозия не успеет «сожрать» соединения, а затем, после полного созревания бетона, она будет и вовсе не страшна.
Как правило, при самостоятельном строительстве ленточных фундаментов применяется проволока диаметром 1,2 или 1,4 мм, реже — до 1,8 мм. Миллиметровая для подобных целей все же слабовата – может давать обрывы при затяжке узлов, а с диаметром 2 мм и более – работать будет очень трудно, потребуется немало сил для качественной увязки без каких-либо особых выгод.
Строительный рынок пополнился еще одним чрезвычайно удобным материалом для вязки каркаса. Это – бухты уже готовых проволочных отрезков диаметром, как правило, 1.2 мм и длиной от 80 до 180 мм, уже имеющих по концам готовые петли. Обычно в бухте – 1 тыс. таких изделий.
Бухты готовых проволочных петель «Казачка» или «Зубр» — очень удачная покупка, чрезвычайно упрощающая вязку арматурного каркаса.
Стоимость таких упаковок проволочных петель – весьма доступная, а производительность труда, как показывает практика, возрастает почти втрое.
Ниже читателю предложен калькулятор, который поможет быстро рассчитать, сколько примерно точек соединения предстоит увязать на создаваемом арматурном каркасе, и какое количество проволоки для этого потребуется. При этом учтено, что некоторые участки армирования требуют дополнительного усиления.
Особенности
Ленточный фундамент представляет собой монолитную бетонную полоску без разрывов на дверные проемы, становящуюся основой под строительство всех стенок и перегородок конструкции. Основой ленточной конструкции является бетонированный раствор, который изготавливается из цемента марки М250, воды, песочной смеси. Для его упрочнения применяют арматурный каркас, выполненный из металлических прутьев разных диаметров. Лента углубляется на определенное расстояние в почву, одновременно выступая над поверхностью. Но ленточный фундамент подвергается серьезным нагрузкам (движение грунтовых вод, массивная конструкция).
В любой ситуации нужно быть готовым к тому, что различные негативные влияния на сооружения могут сказываться на состоянии основы. Поэтому, если армирование выполнено неправильно, при первой малейшей угрозе фундамент может разрушиться, что приведет к разрушению всей постройки.
Армирование имеет следующие преимущества:
- препятствует проседанию грунта под зданием;
- утвердительно сказывается на шумоизоляционных качествах фундамента;
- повышает устойчивость фундамента к резким перепадам температурных режимов.
Схемы
Углы бывают нескольких видов:
- Прямые – наиболее распространенные. Могут быть Т- или Г-образными.
- Тупые – произвольные (эркеры). Развернутые от 160 градусов довольно легки в работе – арматура прокладывается от внешней к внутренней стороне, увеличивая частоту поперечин в 2 раза в сравнении с остальной длиной основания, а потом уже перевязывается. Углы от 90 до 160 градусов требуют установки вертикальной арматуры.
- Острые – очень сложны в работе, в частном малоэтажном строительстве встречаются редко.
При укреплении углов важно придерживаться одной из общепринятых схем
С анкеровкой Г-образными элементами
Самый простой и распространенный метод. В углы устанавливают Г-образные элементы, которые крепятся поперечинами к основному армирующему каркасу. Длина плеча Г-образного элемента должна составлять не меньше диаметра основной арматуры, умноженного на 50.
При помощи этой детали внешние арматурины двух сходящихся стен надежно связываются между собой. Все внутренние продольные прутки связываются через Г-образное крепление с внешним.

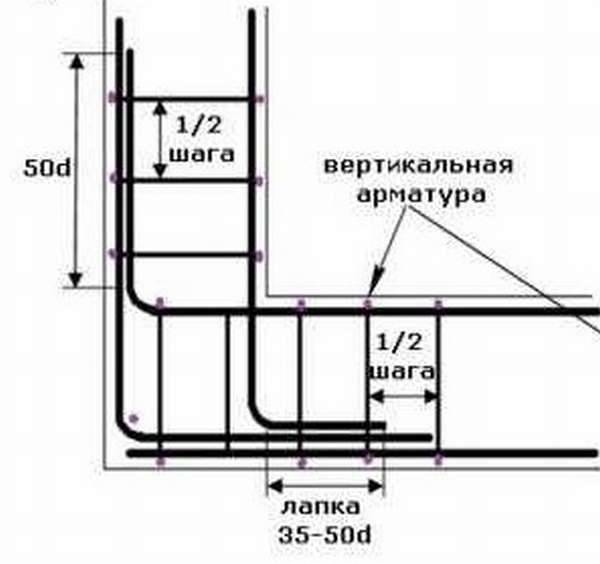

1. Жесткость соединения внешней продольной арматуры (1) в угловой зоне обеспечивает Г-образный хомут (6).2. Внутренняя продольная арматура (2) жестко скрепляется с внешней продольной арматурой (1) внахлёст.3. Шаг поперечной арматуры (L) составляет не более ¾ высоты ленты фундамента.4. Внутреннюю и внешнюю продольную арматуру соединяет дополнительная поперечная арматура (5).5. Длина соединения внахлёст составляет 50 диаметров горизонтальной арматуры.
С помощью П-образных хомутов
Чтобы максимально повысить прочность фундаментной конструкции, в углах и местах соединения стен применяются П-образные хомуты. По ширине они должны соответствовать ширине всего каркаса из арматуры. По длине – не меньше 50 диаметров основной арматуры.
Крепятся к основной арматуре по направлению открытой частью элемента от угла. В угловых зонах фундамента устанавливается по два П-образных элемента на каждый горизонтальный уровень каркаса. При армировании соединений, нужно по одному такому элементу на каждый горизонтальный уровень.
1. При использовании П-образных хомутов (5) угловое соединение внешней и внутренней горизонтальной арматуры ленточного фундамента (1) получает жёсткую сцепку наподобие замка.2. В анкеровке П-образных хомутов участвует вертикальная (2), поперечная (3) и дополнительная поперечная (4) арматура.
Тупой угол
Тупые углы ленточного фундамента встречаются редко, только при сложной архитектуре здания. Например, дом может иметь угловой эркер или веранду. В любом случае углы необходимо укреплять.
Армирование тупых углов осуществляется двумя способами. Первый заключается в том, что внешние продольные арматурины просто загибаются под нужным градусом.
Внутренние продольные хлысты тоже загибаются под этим же углом, пересекаются, и связываются с внешними. Длина каждой загнутой части должна составлять не меньше, чем диаметр основной арматуры, помноженный на 50.
Второй вариант отличается тем, что под нужным градусом загибается не основная арматура, а дополнительные угловые хомуты. Их длина должна быть тоже не меньше 50 диаметров основной арматуры.
1. Для надёжного соединения арматурного каркаса при повороте ленточного фундамента под тупым углом (1) используется схема жёсткого соединения внахлёст свободных концов внутренней горизонтальной арматуры (4) с внешней горизонтальной арматурой (5).2. Вертикальную (2) и горизонтальную (3) арматуру в зоне соединения внахлёст следует устанавливать в 2 раза чаще, чем на ровных участках ленты.3. Длина соединения внахлёст должна быть не меньше 50 диаметров продольной арматуры.
Вяжем арматуру специальными пистолетами
А они бывают самыми разными – электрическими и аккумуляторными, самого разного производителя. Первыми до такого чуда техники додумались японцы – благодаря их приспособлению проволока на одном узле закручивается в течение секунды и строго в определенной силе натяжения: не слабо, но и не так, чтобы ее рвало.
Как вязать арматуру
Вот только одна незадача: стоят такие пистолеты очень дорого. И здесь русские мастера выходят из положения, кто как может: кто-то покупает, а потом перепродает пистолет, кто-то отдает предпочтение дешевой китайской подделке (на один фундамент хватит), а кто-то ищет возможность взять такой пистолет в аренду – и такая возможность, на самом деле, есть.
Но не важно, какой вы выберете способ или инструмент – главное, чтобы арматура была связана на совесть. Тогда и фундамент под баней будет долгие годы радовать прочностью и отсутствием каких-либо трещин
Как связать арматуру для фундамента: способы вязки
Для того чтобы соединить арматурные стержни в пространственный каркас или сетку, армирование выполняют с помощью сварки или вязки. Это делается проволокой или хомутиками из пластика.
В последнее время вязка арматуры для фундамента остается наиболее популярной по сравнению со сваркой.
Недостатки сварных соединений:
- во время сварки происходит уменьшение прочности стали в местах крепления, и при заливке бетоном может произойти разрушение сварных соединений;
- прочность и надежность сварного соединения напрямую зависит от опыта и квалификации работника, поэтому некачественно выполненные швы при укладке бетона от динамичной нагрузки попросту могут разрушиться;
- к недостаткам можно отнести и то, что расценки на сварочные работы, которые может сделать только квалифицированный специалист — сварщик, достаточно высоки.
К сварочному процессу для соединения арматуры прибегают достаточно редко, несмотря на такие преимущественные показатели, как простота монтажа и высокая скорость производимых работ.
В нахлест выполняется плоская вязка арматуры фундамента из плит. Специальные инструменты для такой вязки не нужны. Недостаток такого метода состоит в том, что он имеет низкую производительность.
Вязальные работы выполняются там, где была установлена опалубка арматуры. Для этого:
- Не нужно тратить время на доставку и транспортировку материалов.
- Не нужно переносить их с места на место.
- Сокращается время подготовки арматурной сетки к заливке бетонным раствором.
К недостаткам вязки арматуры проволокой можно отнести и то, что качество вязки непостоянно, возможно смещение узла вязки.
Существуют несколько способов вязки арматуры фундамента, вот основные из них:
- при помощи плоскогубцев;
- с использованием специального крючка;
- с применением винтового крючка;
- при помощи шуруповерта;
- при использовании специальных скрепок;
- при помощи вязального пистолета.
Этапы проведения работ
Если сэкономить на арматуре – армирование фундамента будет некачественным, и зимой баня обязательно даст трещины. Причем сначала – сам «халтурный» фундамент, а затем разрыв пойдет выше. В итоге получится сквозная трещина через всю баню, снизу доверху – вот оттуда будет слышен свист, и вот что придется каждый год заделывать и замазывать. А ведь с годами она будет расширяться… Почему и в этом вопросе опытные строители строго придерживаются СНиП: армирование фундаментов, в нем прописано достаточно подробно.
Как правильно армировать ступеньки?
Далеко не каждый участок под строительство бани можно идеально выровнять и подготовить к строительству. В этом случае строятся так называемые ступеньки – и для них существует своя схема армирования фундамента с перепадом высоты.
Итак, усиление ступеньки желательно продлить от уступа на целый метр. Во-вторых, в уровне верхнего пояса и в верхней части подошвы необходимо уложить пруты арматуры длиной до двух метров – с центром над уступком. И, наконец, поставить поперечную арматуру в одном метре от уступа – с шагом 1,5 метра.
Как правильно армировать углы?
Почему это так важно? Все потому, что угол железобетонного фундамента – это всегда место концентрации напряжений. Именно здесь арматура больше всего испытывает разнонаправленные напряжения растяжения и сжатия, и, если схема армирования ленточного фундамента была неправильной, такие напряжения окажутся не под силу стальным стрежням арматуры
Так, если в углу ленточного фундамента арматура будет разрывной или окажется соединена неправильно, то есть без передачи усилий от стержня к стержню, то ленточный монолитный фундамент уже не будет представлять собой одну жесткую раму, станет набором отдельных балок. Итог – в углах фундамента будут и трещины, и отколы, и расслоение бетона.
Связыванием или сваркой?
Самые серьезные последствия во время возведения нулевого уровня бывают как раз из-за того, что армирование ленточного фундамента было произведено с грубыми ошибками. И среди строителей даже появилось убеждение, что вязка арматуры нужна для фиксации скелета заливаемого фундамента – на его итоговую прочность она влияет мало, и некоторые строители советуют арматуру именно вязать, а не сваривать – все дело в том, что из-за пучения почвы на сам фундамент воздействуют разные силы, и арматура способна незаметно для глаза, но двигаться.
И, якобы, если она вся сварена наглухо – остается только надеяться на спокойствие почв – иначе не избежать трещин. А вот более ученые мужи считают, что если армировать только перекрестием концов арматуры и связывать их вязальной проволокой, то будут «радовать» и отколы слоев фундамента по ширине, и трещины углов.
Причем некоторые советские изобретатели также считают, что армирование монолитного фундамента можно производить одним «свободным перекрещиванием». Сегодня же опытные строители убеждены: делать все нужно только по правильным схемам. Итак, армирование углов – это анкеровка, т.е. закрепление арматуры при помощи отогнутых элементов, и связь зон разных напряжений в углу фундамента – т.е. связать наружного и внутреннего слоев бетонной ленты. Так связываются только верхние стержни арматуры и сама она выставляется только у внешних прутов, тогда как внутренние стержни в углу уже действительно свободно пересекаются. А вот в зоне угловой анкеровки поперечная арматура ставится ровно в два раза чаще, чем это рекомендовано для ленточного фундамента. Это можно вычислить по такой формуле – половина и три четверти высоты сечения фундамента, но в итоге не должно получиться более 25 см.
Вот почему стыки арматуры связывать проволокой можно – но только с целью закрепить их перед сваркой. А как только каркас готов, нужно самым тщательным образом все эти стыки проварить – но ни в коем случае не заварить вот так. Так делается и армирование столбчатого фундамента, и ленточного, и армирование плитного фундамента.
Вот и все – можно строить опалубку и заливать фундамент. Причем, если ленточный фундамент – цельный, то заливать его необходимо в один день.
Как правильно вязать арматуру для ленточного фундамента
С точки зрения важности, укладка и вязка каркаса никак не менее ответственный этап, что и расчет. Прежде всего нужно понять, для чего все эти хлопоты по предварительному сбору каркаса
Задача тут стоит расположить в пространстве все металлические элементы и зафиксировать до заливки бетоном. И удержать на месте во время заливки. Не нарушая при этом прочностных характеристик самой арматуры – вот почему арматуру вяжут, а не сваривают.
Фото: Схема вязки арматуры для ленточного фундамента
Термическая обработка ослабляет отдельные участки по краям соединения и на разрыв они становятся менее прочными. Хотя в сейсмических районах сварку все же применяют. Но соединяют только вертикальные и продольные связи. А поперечные все равно вяжут. Правда, как уже говорилось, в этом случае стоит применять особую марку арматуры. Той, в маркировке которой есть буква С.
Сначала в траншее устанавливают опалубку. Иногда в качестве нижнего ограничителя использует стенки траншеи, но это не всегда удобно и возможно. Поэтому лучше все же работать с полноразмерной опалубкой.
На опалубку пускают любые доступные материалы: доски, листы РСП, металл
Важно, чтобы все элементы конструкции стыковались с щелями не более 3 мм. В противном случае возможно образование раковин
Лучше, когда схема армирования ленточного фундамента нарисована заранее – легче будет ориентироваться при закладке арматуры внутрь опалубки. Если опалубка выходит высокая, то желательно проектировать ее шириной 50 см или более, даже если требуются в теории менее массивные конструкции – просто чтобы можно было работать внутри нее и нормально соединять элементы.
Вяжут в местах пересечения любых элементов конструкции и там, где они соединяются, наращиваются. Вязки при этом идут не реже чем через 25 см, а взаимный перехлест прутьев должен быть в пределах 25 – 50 диаметров. То есть при толщине 10 мм нахлест должен составлять от 25 до 50 см. На углах частота хомутов удваивается.
Нельзя в углах просто соединять нахлестом продольные прутья и связывать их. Для крепления углов нужно использовать Г-образные или П-образные (при Т-образном примыкании стен) гнутые элементы. При этом нахлест арматуры при вязке минимум 50 диаметров. В углах увеличивают количество и поперечных элементов, пуская их с шагом 0,4 высоты элемента, но не реже чем через 25 см.
Вязка арматуры на углах
Технически это выглядит примерно так. На дно траншеи засыпают песок толщиной примерно 15 см, проливают его. Затем монтируют опалубку и заливают первый слой бетона примерно в 5 см. Чтобы выровнять основание. Потом монтируют опалубку.
Продольные связи должны проходить не ближе чем в 5 см от стен опалубки. В противном случае они заржавеют. Чтобы арматурный пояс не соприкасался с низом формы, под него подкладывают небольшие камни или кирпичи, которые потом останутся в заливке. Но можно поступить иначе. На месте поперечных арматурин по всему нижнему поясу сверлятся в опалубке отверстия, равные диаметру арматуры или чуть больше. В которые затем вставляют прутья арматуры, отрезанные с небольшим запасом. Получаются как бы небольшие кронштейны, на которые потом и опираются продольные элементы, а уж к ним прикручиваются и вертикальные.
Схема вязки на углах
Арматуру монтируют поясами. Лучше прямо в опалубке. Крутить все это снаружи, а потом переносить в опалубку много сложнее и тяжело физически. Прутья режут ножовкой по металлу, болгаркой, гидроножницами – чем удобнее, что имеется под рукой.
Соединения
Традиционный материал для фиксации арматуры – мягкая вязальная проволока, сложенная вдвое. Считается, что удобнее

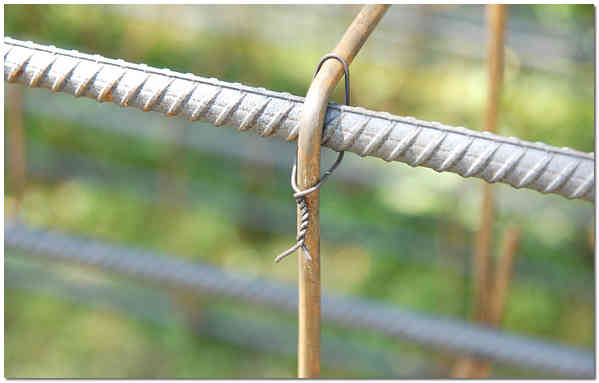

Так вяжут арматуру крючком
всего в работе проволока для вязки арматуры, диаметр которой 1,2 – 1,5 мм. Правда, в пособиях по строительству часто поднимается вопрос, можно ли вязать арматуру пластиковыми хомутами. Этот способ несколько менее бюджетен, но предпочтительнее с точки зрения временных затрат.
Конечно, задача вязки – зафиксировать некую пространственную конструкцию до заливки ее бетоном. И с этой позиции применение хомутов допустимо. Но на деле метод лучше оставить для каких-то неответственных и малогабаритных элементов. Для фундамента все же лучше применять проволоку, поскольку где-то придется опираться на вязки, где-то потребуется максимально жесткое крепление, которых пластиковый хомут не в состоянии обеспечить. Тем более, что существует простое приспособление для вязки, заметно ускоряющее процесс.
Как правильно вязать арматуру для ленточного фундамента?
При строительстве или закладке неблочного дома наступает момент, когда потребуется вязка каркасов из арматуры. Можно заказать уже готовые изделия на любом предприятии, но такой фундамент обойдётся на 5-10% дороже. Не все застройщики могут себе это позволить.
Какие прутья использовать и как правильно связать каркас для усиления базы дома? Как усилить углы, где нужно проложить дополнительное усиление, а где нет? Эти вопросы лучше решить заранее, так как от качества основания и способа его устройства зависит долговечность всей конструкции. Рассмотрим детально, как правильно вязать арматуру для ленточного фундамента.
Сварка или обвязка
Важно: не рекомендуется проводить весь монтаж с помощью электросварки. Это связано с хрупкостью стыков, а также преждевременной коррозией прутьев и сварочного шва
Сталь класса А-3 имеет два ребра жёсткости, которые во время сварки очень легко повредить (расплавить). Из-за этого ухудшаются несущие способности сечения арматуры. Например, 12 мм прутья будут столь же эффективны в бетоне, как металл диаметром 10 мм. Такого допускать нельзя.
Кроме того, использование сварочных работ при армировании в ленточном фундаменте не оправдано, сильно сэкономить не удастся. Не стоит рисковать несущими параметрами каркаса, ускоряя сроки сдачи объекта или облегчая себе работу.
Типичные схемы армирования.
Применение электроинструмента
Повысить скорость проводимых работ при вязке арматуры для основания типа «лента» можно с помощью специальных машинок. К примеру, понадобится проволока 1,0-0,8 мм и аккумуляторный пистолет DZ-04-A01. Связать один стык таким прибором можно за 2 секунды. Заряд восстанавливается за 30 минут подсоединения к сети, а хватает его на 440-450 стыков.
Такое оборудование выгодно применять при больших объемах работ. Также его можно брать в аренду. Вязка арматуры под ленточный фундамент подобной машинкой позволяет использовать прут толщиной до 19 мм, что вполне позволит самостоятельно подготовить любое основание. Здесь быстрота и качество шагают в ногу.
Использование крюка для вязки арматуры.
Стандарт — не правило
При обустройстве ленты фундамента, из арматуры вяжут пространственный каркас. Под закладку основания для небольшого одноэтажного дома (сечение небольшого основания 600×400 мм) подходят стандартные параметры:
- Арматура 12-14 мм применяется на горизонтальные несущие направляющие;
- Тонкие прутья диаметром 8-12 мм вяжутся перпендикулярными поперечинами, так как на них нет большой весовой нагрузки;
- Шаг и расстояние между поперечинами должны соответствовать нагрузкам, но не менее 200×200 мм и не более 500×500 мм. Обычно это расстояние выдерживают со значением 300x400x400 мм между осями, где 300 – показатель длины.
Вязка углов – довольно важный момент (а точнее — узел). Кроме пространственного каркаса можно проложить несколько тяг так, чтобы они образовали на стыке треугольник правильной формы. Концы делают не короче 150 мм, сгибают и вяжут проволокой в двух местах параллельно продольным прутьям. Закладывают их по углам фундамента, на верхний и нижний ярус каркаса.
Схема армирования примыканий. Армирование углов. Армирование тупых углов.
Приемы вязки проволокой.
В некоторых случаях по периметру всего основания пускают дополнительные стержни диаметром 14-16 мм. Это делают только тогда, когда предполагаются чуть большие нагрузки по площади всего каркаса.
Правильная вязка арматуры для ленточного фундамента предполагает укладку металла по центру каркаса. Если основание состоит из четырёх лежащих горизонтально прутьев, то их устанавливают поперек, на нижний ярус самого каркаса.
Способы и методы вязки арматуры для фундамента
При создании ленточного основания для частного дома, арматура для фундамента играет очень важную роль, она исключает возможность его деформации при сезонных подвижках грунта и обеспечивает целостность.
Каждый металлический каркас в ленточном фундаменте состоит из двух или более горизонтальных ярусов, которые скрепляются между собой поперечными прутьями (поперечины). Все элементы каркаса соединяют друг с другом при помощи электрической сварки или проволоки для вязки арматуры.
Расчет арматуры
Перед тем как приобрести нужное количество арматуры для каркаса, необходимо провести некоторые математические расчеты, которые помогут определиться с количеством материала.
Так же важно учитывать некоторые особенности, такие как:
- Арматура рифленая (металлические прутья с рёбрами) выдерживает большую нагрузку на горизонтальные конструкции, чем гладкая и обеспечивает лучшее качество сцепления с бетоном;
- При расчетах нужно учитывать, что каркас не должен упираться в опалубку, а находится на расстоянии 5-10 см от неё. Это позволит защитить металл от воздействия воздуха и влаги. Например, если ширина бетонной ленты фундамента составляет 60 см, то ширина каркаса будет 45-50 см;
- Гладкие прутья можно использовать в качестве поперечин для поддержания продольных ярусов.
Если планируется постройка одноэтажного дома, то расстояние между поперечными и продольными прутьями составляет примерно 50-55 см. Но если здание будет иметь два этажа или массивную мансарду, то это расстояние сокращается до 20-30 см, что существенно увеличивает расход материала.
Варианты связки прутьев арматуры
Для того чтобы связать все элементы металлоконструкции между собой, применяют монтажную проволоку диаметром 0,8 или 1,2 мм, которую предварительно нарезают на небольшие кусочки по 20-25 см. Монтаж арматуры для фундамента может производиться несколькими способами, в зависимости от применяемого инструмента:
- вязальным крючком для арматуры, этот способ вязки описан ниже;
- специальными хомутами. В этом варианте применяют специальные пластиковые или металлические хомуты одноразового пользования. Так обычно выполняется вязка стеклопластиковой арматуры для фундамента.
Перед тем как вязать арматуру для фундамента, необходимо обеспечить себя защитными перчатками и использовать только исправный инструмент.
Пошаговый процесс ручной скрутки
Самым быстрым и распространённым методом в частном строительстве является вязка арматуры под ленточный фундамент при помощи специального вязального крючка для арматуры.
Для того чтоб всё сделать правильно и быстро, необходимо строго соблюдать приведённый ниже порядок действий:
- проволока для вязки арматуры отрезается длиной в 20-25 см и складывается вдвое;
- заводим проволоку под место соединения прутьев и вставляем крючок для вязки арматуры в петлю;
- вторым концом проволоки обвязываем соединение арматуры и накладываем его на крюк;
- затем вращаем вязальный крючок для арматуры по часовой стрелке, придерживая второй конец проволоки таким образом, чтобы концы сплелись между собой;
- вынимаем крюк из петли и загибаем концы проволоки внутрь каркаса.
Используя этот несложный алгоритм действий, вязка арматуры для ленточного фундамента с помощью вязального пистолета происходит намного быстрее и эффективнее.
P.S. А на десерт предлагаю посмотреть видео-ролик: Вяжем арматурные каркасы шуруповертом
