Советы по проектированию и монтажу котельной в доме

Нормативы к помещению для установки электрического котла

Электрические котлы самые популярные среди владельцев частных домов и коттеджей. С помощью этого котла можно не только обогреть жилое помещение, но и обеспечить его горячей водой. В Европе электрические котлы используют с давних пор. У нас же эти котлы тоже используются довольно активно. Но не стоит забывать, что при установке электрического котла нужно соблюдать основные требования к котельному помещению.

Нельзя, чтобы котел располагался вплотную к потолку. Необходимое расстояние — 0,2 метра;
Стена, куда будет крепиться котел, должна быть сделана из специального негорючего материала;
Помещение должно быть сухим и теплым;
Под электрическим котлом не должен проходить силовой кабель;
Нельзя ставить котел прямо на пол, расстояние от пола должно составлять примерно 1,5 метров.

Электрический котел самый безопасный. Для него требования для помещения котельной в частном доме самые слабые. Для его установки необязательно иметь отдельную котельную. При работе не выделяются вредные продукты сгорания. Специально создавать вентиляцию, если ее нет в доме, не нужно. Котел работает бесшумно, поэтому он никаким образом не будет беспокоить обитателей дома. Наверное, эта система отопления имеет лишь один минус — без электричества он не будет работать.

Схема с гидрострелкой

Гидрострелка в схемах котельных дома препятствует возникновению теплового удара. Суть ее действия состоит в разделении и увязке нескольких контуров.

Осуществление разовой работы отопления, горячего водоснабжения, теплых полов предполагает непостоянную нагрузку и изменчивость термогидравлических свойств (температуры, перепадов давления) сетей. Источник теплоснабжения плохо переносит нестабильность, поэтому между ним и ветвями-потребителями устанавливается гидравлическая стрелка.

Основная функция устройства – задание теплоносителю нужного направления в автоматическом режиме во избежание теплового удара.

Известные производители

Производством оконных конструкций занимаются многие компании. Наиболее известными считаются:

КБЕ – это производитель, выпускающий оптимальные варианты для помещений, где установлено газовое оборудование.
Novotex Termo – окна этой фирмы подходят для складов, ангаров, цехов и котельных.
Rehau GENEO – вариант алюминиевого остекления с однокамерным стеклопакетом.

Важно знать, какое окно должно быть в газовой котельной, так как несоблюдение требований приведет к большим потерям. Весь процесс газификации частных домов находится под контролем специальных служб. Нарушение норм может привести не только к большим штрафам, но и к возникновению аварийной ситуации

Нарушение норм может привести не только к большим штрафам, но и к возникновению аварийной ситуации.

Место для установки газового котла

Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).

Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла

При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).

Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.

Топочная для твердотопливного котла

Котлы, греющие ваш дом теплом от сгорающих дров, угля или пеллет, никто из органов госнадзора не контролирует. Поэтому вы можете не переживать, что кто-либо придет и оштрафует вас за неправильную схему установки этого оборудования. Но, надо соблюдать элементарные правила монтажа для соблюдения норм пожарной безопасности и эффективной работы оборудования:

Расстояния до стен (особенно из горючего материала) должны быть не менее 30 см – для удобства обслуживания.
Перед котлом необходимо положить большой лист железа – если из камеры сгорания выпадет уголек, то вы должны быть защищены таким образом от пожара.
Если стены из легко воспламеняемого материала, то их надо обшить металлом.
Вентиляция выполняется по тем же правилам, что и для газовых котлов (см. выше)
Основной дымоход надо дополнительно газоизолировать, в отличие от дымоходов газовых котлов. Здесь продукты сгорания – угарный газ – несут опасность для здоровья человека.
Организовывая такую котельную своими руками не жалейте площади — 8-10 м2 вполне хватит для жилого дома до 200 м2. Не стоит устраивать (планировать) в данном помещении склад топлива (даже для недельного запаса) – современные котлы длительного горения могут загружаться раз в 3-7 дней и эффективно отапливать ваш дом.

Расположение элементов твердотопливного котла

Проект котельной для частного дома критерии выбора

Монтаж котельной в частном доме начинается с планировки и составления проекта. Реализовать такую задачу без помощи специалиста проблематично. К тому же, у профессионального проектировщика есть список всех норм и официальная документация.

В процессе проектирования котельной в своем доме необходимо указать на чертежах точные расчеты, определить количество нужного оборудования и сопутствующих аксессуаров, а также описать все финансовые затраты. Нужно составить пошаговое руководство, по которому будут выполняться все работы.

От сложности плана зависит продолжительность выполнения всех официальных вопросов и подготовки документации. Только когда бумажные дела будут завершены, можно начинать основную работу.

Составляя проект котельной, следует учесть такие моменты:

Режим работы отопительной системы.
Вид носителя тепла.
Место монтажа.
Размещение вентиляционной системы.
Наличие осветительных приборов.

Определяем оптимальное место для котельной

Если вы собираетесь провести масштабный и генеральный ремонт в доме, обустройство котельной должно волновать вас в первую очередь. Но поскольку по старому проекту бывает невозможно установить котел внутри жилища, приходится сооружать дополнительную пристройку или выбирать специально отведенное место в жилище.

Первый вариант не пользуется популярностью, т.к. он требует дополнительных затрат времени и денег. Не всегда подобное сооружение вписывается в общую концепцию стиля помещения.

Если рассматривается вариант проектирования котельной в доме и при этом проблем с планировкой нет, то необходимо учитывать все требования и нормы, которые указаны в СНиП. Учитывая все правила расположения котельного оборудования в подвале частного дома или его любой другой части, вы сможете лишить себя дополнительных хлопот и сможете реализовать проект за короткое время.

Требования к помещению

Собираясь обустроить помещение под газовый котел, следует учесть такие требования:

Дистанция между потолком составляет 2-2,5 м.
Комнату нужно размещать отдельно от жилых частей.
Площадь пристройки рассчитывается по такой формуле: на один котел должно приходиться не меньше 4 м².
Дверной проем должен обладать шириной от 0,8 м.
Стены и потолок создаются из материалов, которые защищены от огня.

Отделка котельной изнутри

Если стены котельной изготовлены из кирпича или бетона, их нужно покрыть штукатуркой и обработать водоэмульсионным красящим составом. В качестве дополнительного отделочного слоя можно использовать керамическую плитку или панели из металла для облицовки. Если не провести внутренние работы, в постройке будет много пыли, которая негативно повлияет на работоспособность оборудования.

При наличии стен из дерева их нужно тщательно обработать противопожарным средством. Следует закрепить листы гипсокартона и покрыть поверхность штукатуркой. За котловым агрегатом фиксируются алюминиевые листы.

Напольное покрытие выравнивается с помощью цементно-песчаной стяжки, поскольку керамическая плитка не обладает нужной прочностью, а под воздействием тяжелого оборудования она может деформироваться или растрескаться. Еще одним надежным материалом является керамогранит, который характеризуется высокой прочностью и не боится прогревания.

Для защиты котельной от протечек необходимо обустроить сливной желоб. При отсутствии возможности сделать это на высоте 5-10 см от уровня напольного покрытия размещаются трубы гидроизоляции, а котловой агрегат поднимается на возвышенность, чтобы изолировать его от взаимодействия с жидкостью. Для облицовки котла можно применить кирпичи или керамогранит.

Выбирая последний вариант, следует останавливаться на светлых оттенках с матовой текстурой, поскольку они не накапливают следы от обуви и пыль.

В потолочном пространстве над котлом прокладывают трубопровод и остальные коммуникации. Чтобы скрыть их, необходимо подготовить короб из гипсокартона.

Требования для двери

Обустраивая дверь, важно выбирать негорючие материалы, т.к. дерево быстро воспламеняется

Лучшим решением является сталь, обработанная негорючим красящим составом.

Можно обрабатывать поверхность нитроэмалью. Совмещение порошка с нитроэмалью – наиболее оптимальный вариант, который защищает конструкцию от воспламенения, негативного воздействия ультрафиолетовых лучей и прочих факторов.

Заявленная нормами СНиП минимальная ширина двери равняется 80 см.

Что надо знать о вентиляции

Чтобы котел работал без сбоев, необходимо создать хорошую вентиляционную систему и подготовить кислород, выделив его из воздуха. Это необходимо для того, чтобы угарный газ не накапливался в комнате и не попадал в дом.

Схема с гидрострелкой

Общие рекомендации по строительству котельной

Конечно, легче оборудовать в доме уже готовое помещение, при условии, что оно будет отвечать всем требованиям СНиП. Но не у всех есть такая возможность, ведь чердака или подвала может и не быть. В таком случае, приходится думать об отдельной котельной. Сразу стоит быть готовым, что проект такой постройки потребует одобрения со стороны районного архитектора, пожарной инспекции и санэпиднадзора.

Если стройка отдельной котельной не пугает, то стоит прислушаться к некоторым рекомендациям специалистов:

Выбирая фундамент под котельную, стоит ориентироваться на особенности местности, а точнее грунта, где будет стоять здание. Хорошо бы, если основание будет аналогичным, как и в основном доме.
Для крыши и стен должны выбираться такие материалы, чтобы они могли максимально выдерживать нагрев. Это категория негорючих материалов. Такого же подхода требует и отделка внутренней стороны помещения. Стены и пол, особенно вблизи от котла, должны быть защищены. Специалисты рекомендуют использовать для таких целей керамическую плитку. Во-первых, она не так уж и дорога, а во-вторых, за ней легко ухаживать, а значит, в котельной всегда будет чисто. НО! Плитка может быть скользкой. Поэтому на пол лучше выбирать специальный вид, который имеет специальное шершавое покрытие. Это обезопасит хозяина от несчастных случаев.
Некоторым котлам требуется отдельный фундамент. Его нужно создавать уже после того, как основной фундамент здания будет закончен. Дело в том, что, чем мощнее теплогенератор, тем более габаритным он будет. И заранее просчитать параметры пьедестала и совершить его обвязку достаточно трудно. Его начинают строить лишь тогда, когда основной фундамент застыл

При этом важно помнить требования СНиП и соблюдать их (высота 15-20см). Каждый котел имеет технический паспорт, в котором указывается его масса вместе с арматурой

Ориентируясь на эти показатели, выбирается форма котельного фундамента.
Пол – эта та поверхность, по которой предстоит передвигаться людям. Лучше всего, если он останется бетонным или цементно-песчаным. Такие материалы не горючи и имеют хорошее сцепление с подошвой обуви.
Любой котел, даже и электрическая модель, являются источником опасности. Поэтому все предметы пожаротушения должны находиться в удобном и свободном доступе. Обычно для этого оборудуют специальные полки или крючки на стене.

Все эти моменты помогают создать не просто удобную котельную, но и безопасную. К тому же, если вдруг и нагрянет проверка, то хозяину не придется платить штрафы.

№5. Требования к дымоходу котельной

Продукты сгорания газового, жидко- и твердотопливного котла необходимо отводить за пределы котельной при помощи дымохода. При его проектировании и обустройстве учитывайте такие нюансы:

дымовая труба должны быть выше уровня кровли. Это обязательное условие нормальной тяги;
в качестве материала для дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самый популярный вариант – это все же сталь, следом идет кирпич. Порой одностенные стальные трубы размещают в кирпичном дымоходе;
каким бы ни был материал, необходимо предусмотреть отверстие для проведения ревизии и очистки;
если дымоход идет вдоль стены дома, то его необходимо прочно его зафиксировать;
рекомендуется, чтобы диаметр отверстия котла, предназначенного для вывода дымовых газов, был меньше, чем диаметр дымохода.

Что надо знать о вентиляции котельной?

Работающему котлу для поддержания процесса горения нужен кислород, и его приходится брать из воздуха. Необходимо также не дать угарному газу накапливаться в помещении котельной и проникать в дом. Притоку свежего воздуха в помещение котельной по отношению к оттоку положено быть троекратным.

В котельной надо сделать приточную и вытяжную вентиляцию. Для естественного вентилирования котельной в противоположной от котла стене прорубается канал диаметром 13-15 см при мощности котла до 35-40 кВт и 17 см при большей мощности. В него вставляется вентиляционная труба, укомплектованная заслонкой и сеточкой.

Естественную вентиляцию котельной легко сделать самостоятельно. Но она не позволяет контролировать приток и отток воздуха, качество вентиляции зависит от погодных условий

Если котельная размещена в обособленном помещении, то подачу воздуха снаружи можно обеспечить через жалюзийные решетки, устанавливаемые непосредственно во входной двери – в нижней ее части.

Норматив на размер приточных отверстий – не менее 8 см2 поперечной площади на 1 кВт мощности котла, если воздушная тяга происходит с улицы. Вентиляцию котельной связывают и с вентиляционной системой всего дома. Если воздух поступает изнутри, размер отверстия надо рассчитывать, исходя из другого норматива – 30 см2 на 1 кВт.

Альтернативой естественной вентиляции или дополнением к ней является принудительная вентиляция. Чтобы сократить потребление электроэнергии, ее подключают к котловому оборудованию – вентиляторы будут вращаться только при работающем котле. В газовой и дизельной котельных вентиляционную систему следует поместить в корпус во избежание воспламенения, взрыва.

Новшеством для тех, кого интересует специфика устройства котельной в частном доме, станут автоматизированные климат-системы. Они поддерживают заданные климатические параметры в помещении в автоматическом режиме и изменяют их при необходимости без участия человека.

Котельная в пристройке с вертикальным дымоходом из стали на естественной тяге. Более долговечной будет керамическая труба. Как вариант можно рассмотреть керамический дымоход в стальном корпусе. Он сохраняет преимущество по долговечности, но более прост в монтаже

Все отопительные котлы оснащены камерой сгорания открытого или закрытого типа. Для оборудования с закрытой камерой сгорания ограничений по объему помещений нет, наличие окна тоже не обязательно.

В первом случае дым отводится наружу посредством естественной тяги через вертикальную дымовую трубу. Часть воздуха из помещения уходит туда же, и поэтому приходится обеспечивать постоянное проветривание помещения.

Во втором случае продукты горения удаляются из камеры принудительно с помощью вентилятора через особый двойной дымоход – коаксиальный. В нем одна труба вложена в другую. По внутренней движется дым, по внешней в обратную сторону поступает необходимый для поддержания горения воздух.

Длина обычного вертикального дымохода – не менее 5 метров. Его конец должен выступать за пределы верхнего конька крыши, и не всегда технически возможно соорудить под него сквозную шахту

Дымоход по принципу «труба в трубе» более короткий и может быть направлен горизонтально. Для обоих типов дымоходов важно, чтобы площадь сечения дымовой трубы была не меньше площади сечения патрубка, к которому она подключается. И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными

Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет.

В устройствах второго типа вентилятор смешивает газ с воздухом, чтобы горение было более ровным. С шумом вентилятора приходится мириться. Котлы с наддувными горелками работают и на газе, и на дизельном топливе, для них требуется дымоход меньшего сечения.

В коаксиальном дымоходе воздух с улицы, проходя по трубе, нагревается от внутреннего канала, по которому движутся продукты сгорания. Воздух попадает в топку подогретым, что уменьшает расход топлива и повышает КПД оборудования

Разновидности котельных по расположению

Естественно, существуют требования к безопасности, и их потребуется соблюдать при обустройстве подобного помещения, как котельная, но все-таки они будут представлять нам правил выбора в вопросе типа топлива, размера и местоположения топочной.

По типу размещений в частном доме котельные могут быть:

Встроенные в дом. В таком случае все оборудование будет размещено в одной из комнат доме (как правило, это коридор или кухня). В плане дешевизны и простоты обустройства это идеальный вариант, но подойдет только в том случае, если вы планируете применять маломощные котельные установки (компактные). Котел на газу с надувной горелкой в таком случае лучше не применять по причине высокого уровня шума, а оборудование, которое работает на солярке, может доставлять множество неудобств из-за резких неприятных ароматов.
В пристройке или отдельное помещение дома. Все котельное оборудование размещено в отдельном помещении, которое будет соединено с домом лишь одной или даже парой стенам. Дверь в подобное помещение следует оббивать негорючими материалами. Это идеальный вариант с точки зрения безопасности и удобства. Если котельная будет около жилых помещений, то оптимальным вариантом будет произвести дополнительную шумовую изоляцию – в СНиП об этом ничего не говорится, но это будет куда удобнее.

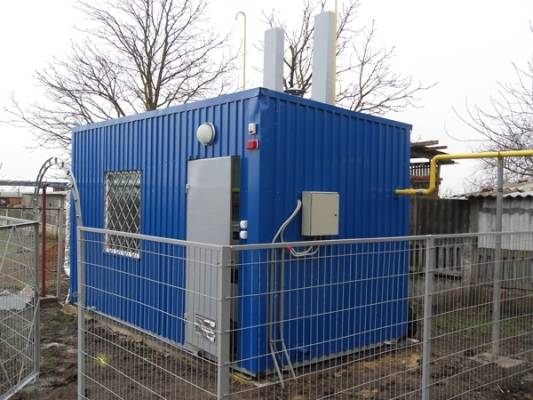

Отдельно стоящее здания. Все оборудование способы и вовсе вынести в отдельное самостоятельное здание, которое будет обустроено в соответствии по всем правилам и нормам. Оно будет соединено с домом при помощи тепловых трасс. В таком случае у вас будут развязаны руки, потому что можно будет применять оборудование разных типов и при этом не переживать о шуме, наличие неприятных ароматов. Часто подобные котельные обустраивают, когда применяется газовый котел с высоким уровнем мощности. Недостатком станет затраты на постройку здания, а также прокладывание коммуникаций.

В идеале следует продумать размещение котельной еще при проектировании дома. Если же дом уже построен, а число вероятных вариантов расположения будут сокращены, из-за чего можно столкнуться с тем, что выбор оборудования для отопления будет сильно сужен. В любом случае, если начинать обустройство, следует обращаться к профессиональным мастерам.

Вентиляция для котельной в частном доме

Как уже говорилось, расчет производительности вентиляции считается от объема помещения. Его надо умножить на 3, добавить около 30% на запас. Получим объем, который необходимо «прокачать» за час.

Например, помещение 3*3 м с высотой потолков 2,5 м. Объем 3*3*2,5=22,5 м3. Требуется трехкратный обмен: 22,5 м3 * 3 = 67,5 м3. Добавляем запас в 30% получаем 87,75 м3.

Для обеспечения естественной вентиляции в нижней части стены должно быть приточное отверстие, забранное решеткой. Вытяжная труб должна выходить через кровлю, возможен выход через стену в верхней ее части. Выводить вентиляционную трубу необходимо на одну высоту с дымовой.

Технология установки газового оборудования

Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.

Установка настенного котла

Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использовать стабилизатор, который спасёт от скачков напряжения и продлит срок службы.
Аппараты с закрытой топкой легче всего подключать к дымоходу. Для этого применяются коаксиальные трубы. Если в доме много квартир, то нужно подсоединиться к общему дымоходу, если дом частный – дымоход выводится через стенку. Далее нужно очистить дымоход от сажи и мусора. Дымоход нужно монтировать под небольшим наклоном относительно котла. На выходе должен быть строго вертикальный отрезок трубы, его длина до поворота должна быть больше двух диаметров трубы.
Перед первым запуском нужно подождать, пока жидкость попадёт в систему. Оптимальное давление – 2 атмосферы. Пока набирается вода нужно проверить герметичность.

ВАЖНО! Первый запуск проводится в присутствии газовщика

Монтаж напольного котла

Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.
