Принципы монтажа систем водяного типа
Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.
Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.
Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.
Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение
Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.
Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным
Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.
Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением
При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.
Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:
- Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
- Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
- Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
- На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
- Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
- Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
- Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
- При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
- Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
- Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
- Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
- Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.
По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.
Монтаж теплого пола
Прежде чем начать самостоятельную установку теплого пола, нужно ознакомиться с максимум информации. Для начала давайте рассмотрим возможные системы установки такого пола немного подробнее. В современном строительстве такая система является наиболее распространенной системой монтажа, трубопровода контуров закрываются бетонным раствором и уже не требуется дополнительных разделителей тепла.
Технология установки руководствуется следующими этапами, которыми необходимо обязательно следовать:
- Покрытие изоляционным материалом черновой поверхности;
- Монтаж арматурной сетки и установка контуров трубопровода;
- Проведение опрессовки работ системы;
- Заливка бетонного раствора;
- Чистовое покрытие пола.
Разделение комнаты на участки
Помещение делится на участки. Количество таких участков будет зависеть от геометрии и площади помещения. Предельная площадь одного отапливаемого участка не должна быть более 40 м2, помимо этого соотношение всех сторон помещения должно быть не менее 1:2. К разметке подобные требования связаны с тем, что стяжка будет существенно расширяться под воздействием температуры и, чтобы избавиться от растрескивания бетонной стяжки, это обязательно необходимо компенсировать.
Покрытие поверхности изоляционным слоем
На предварительно очищенное основание нужно положить теплоизоляционный слой. Благодаря такому теплоизоляционному слою не допускаются потери тепла, излучающего полом. Тепло будет идти в отапливаемом помещении только вверх. При устройстве теплоизоляции в строительстве могут использоваться разнообразные материалы, которые разрешены для использования в этих целях. Наиболее распространенным строительным теплоизоляционным материалом является пенопласт. Должен иметь такой теплоизоляционный слой плотность толщину до 15 см в зависимости от теплового режима комнат и количества теплопотерь.
Между секторами и по всему периметру помещения обязательно помещается демпферная лента, служащая для возмещения теплового расширения используемой бетонной стяжки. Сверху теплоизоляционного материала помещается полиэтиленовая пленка.
Арматурная сетка и монтаж трубопровода
Укладывают арматурную сетку с сечением прутка 0,4-0,5 см., с размерами ячейки 15×15 см. Есть возможность двойного армирования, при котором второй слой сетки устанавливается поверх смонтированного трубопровода.
Далее начинаем монтаж трубопровода теплого водяного пола. В зависимости от используемого проекта трубопровод устанавливается с шагом не более 30 см и подбирается схема установки контуров трубопровода. С помощью специальных пластиковых хомутов крепим трубопровод к арматурной сетке, на компенсационных швах на трубопровод надевается гофрированная труба для защиты от повреждений.
Допустимы несколько стандартных схем укладки контуров: двойная змейка, спираль со смещенным центром, змейка и обыкновенная спираль. При укладке трубопровода вдоль наружной стены, надо снизить расстояние между трубами, чтобы избежать перепадов температур на поверхности, должна проходить основная часть контура вдоль стены т.к. там выше теплопотери. Ориентировочный расход трубопровода на 1м2 монтируемого на поверхности при шаге в 20 см составит приблизительно 5 п.м.
По завершению установочных работ необходимо произвести опрессовку систему под рабочим давлением на обнаружение механических повреждений. После опрессовки проводится заливка бетонной стяжки, при этом система находиться должна под рабочим давлением минимум в течение суток.
Раствор заливают толщиной до 70 мм, употребляя для этого специальные смеси для водяных теплых полов или песко-бетон М-300. После того, как высохнет бетонный раствор можно приступать к укладке чистового покрытия пола линолеумом, ламинатом или керамической плиткой, обладающей отличной теплопроводностью.
Расчет шага укладки водяного теплого пола. От каких параметров зависит шаг трубы
Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.
Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).
Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.
Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений
Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.
Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.
Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды. Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки
При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм. Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года
Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм
Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года
Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.
Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.
Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.
Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.
Как правильно укладывать трубу для теплого пола. Принципы проектирования теплого пола
Одним из самых важных этапов в обустройстве теплых водяных полов является их грамотный расчет. Конечно, лучше всего это доверить специалистам, но уже достаточно наработанный опыт говорит о том, что это можно сделать и самостоятельно. В интернете можно найти массу бесплатных программ и онлайн-калькуляторов. Большинство именитых производителей предоставляют свое программное обеспечение бесплатно.
водяной теплый пол
Программу расчета теплых водяных полов вполне по силам освоить любому человеку, который знаком с инженерной наукой
Для начала надо определиться с тем, какая температура должна быть у теплого пола.
- В жилых помещениях, где большую часть времени люди проводят стоя температура пола должна быть в диапазоне от 21 до 27°C. Такая температура наиболее комфортна для ног.
- Для рабочих помещений – офисов, а также жилых комнат температура должна поддерживаться в районе 29°C.
- В прихожих, вестибюлях и коридорах оптимальная температура – 30°C.
- Для санузлов и бассейнов температура пола должна быть больше – около 31-33°C.
Отопление теплыми водяными полами является низкотемпературным, поэтому и теплоноситель должен подаваться при более низких температурах, чем в радиаторы. Если в радиаторы может подаваться вода при температуре 80—90°C, то в теплый пол никак не более 60°С
В теплотехнике существует такое важное понятие, как падение температуры в греющим контуре. Это не что иное, как разница в температурах между подающей трубой и обратной
В системах теплых водяных полов оптимальными режимами считаются 55/45°C, 50/40°C, 45/35°C и 40/30°C.
Очень важным показателем является длина контуров (петель) теплого водяного пола. В идеале они должны быть все одной длины, тогда и проблемы с балансировкой не возникнет, но на практике это вряд ли удастся достичь, поэтому принято:
- Для трубы диаметром 16 мм максимальная длина 70—90 м.
- Для трубы диаметром 17 мм – 90—100 м.
- Для трубы диаметром 20 мм – 120 м.
Причем желательно ориентироваться не на верхнюю границу, а на нижнюю. Лучше разбить помещение на большее количество петель, чем стараться добиться циркуляции более мощным насосом. Естественно, что все петли должны быть исполнены трубами одного диаметра.
Шаг раскладки (укладки) трубы теплого пола — еще один важнейший показатель, который делается от 100 мм, до 600 мм в зависимости от тепловой нагрузки на теплый пол, назначения помещения, протяженности контура и других показателей. Шаг менее 100 мм сделать PEX трубами практически невозможно, велика вероятность просто заломить трубу. Если теплый пол будет оборудован только для комфорта или дополнительного отопления, то можно минимальный шаг сделать 150 мм. Итак, какой же шаг раскладки надо применять?

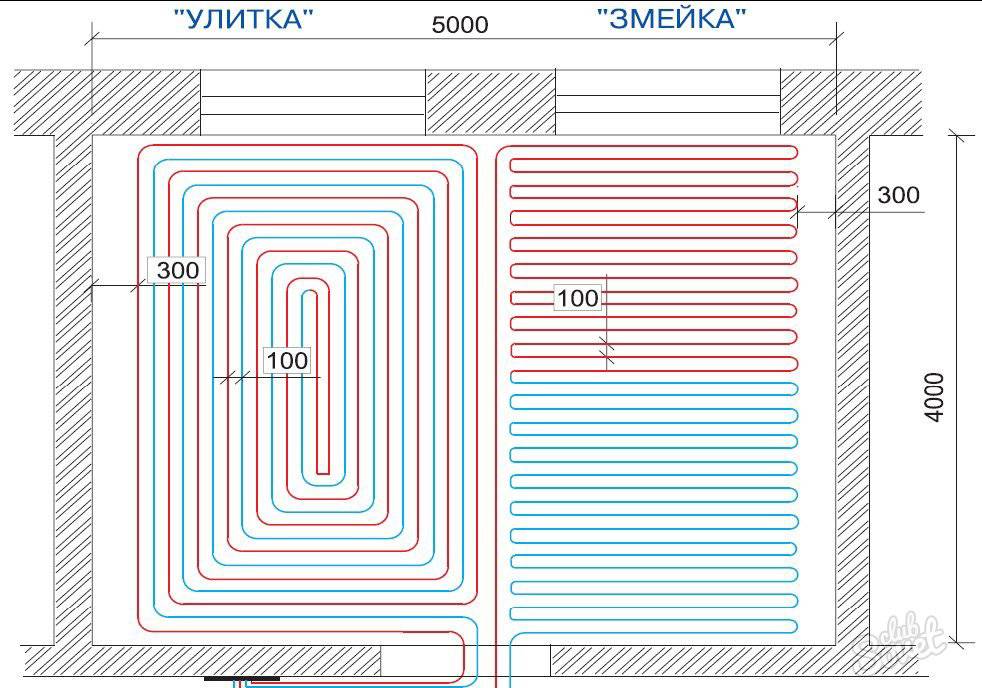

Графическое отображения шага раскладки трубы теплого пола
- В помещениях, где есть внешние стены, в напольном отоплении делают так называемые краевые зоны , где трубы укладываются с шагом 100—150 мм. При этом количество рядов труб в этих зонах должно быть 5—6.
- В центрах помещений, а также в таких, где нет внешних стен, шаг укладки делают 200—300 мм.
- Санузлы, бани, дорожки возле бассейнов укладываются трубой с шагом 150 мм по всей площади.
Способы укладки контуров теплого пола
Контуры водяного теплого пола могут укладываться по-разному. И в каждом способе есть свои преимущества и недостатки. Рассмотрим их.
Укладка трубы теплого пола «змейкой» более проста в монтаже, но существенным ее недостатком является то, что на полу будет в начале контура и в конце ощутимая разница температур – до 5—10°C. Теплоноситель, проходя от подающего коллектора к обратному в конструкции теплого пола, остывает. Поэтому и возникает такой градиент температур, хорошо ощутимый ногами. Такой способ укладки оправдано применять в граничных зонах, где температура пола должна снижаться от внешней стены к центру помещения.
Укладка трубы теплого пола змейкой
Укладка трубы теплого пола «улиткой» более сложна в реализации, но зато при таком способе температура всего пола будет примерно равной, так как подача и обратка проходят внутри друг друга, а разница нивелируется массивной стяжкой пола при выполнении расчетных требований шага укладки. В 90% случаев применяют именно такой способ.

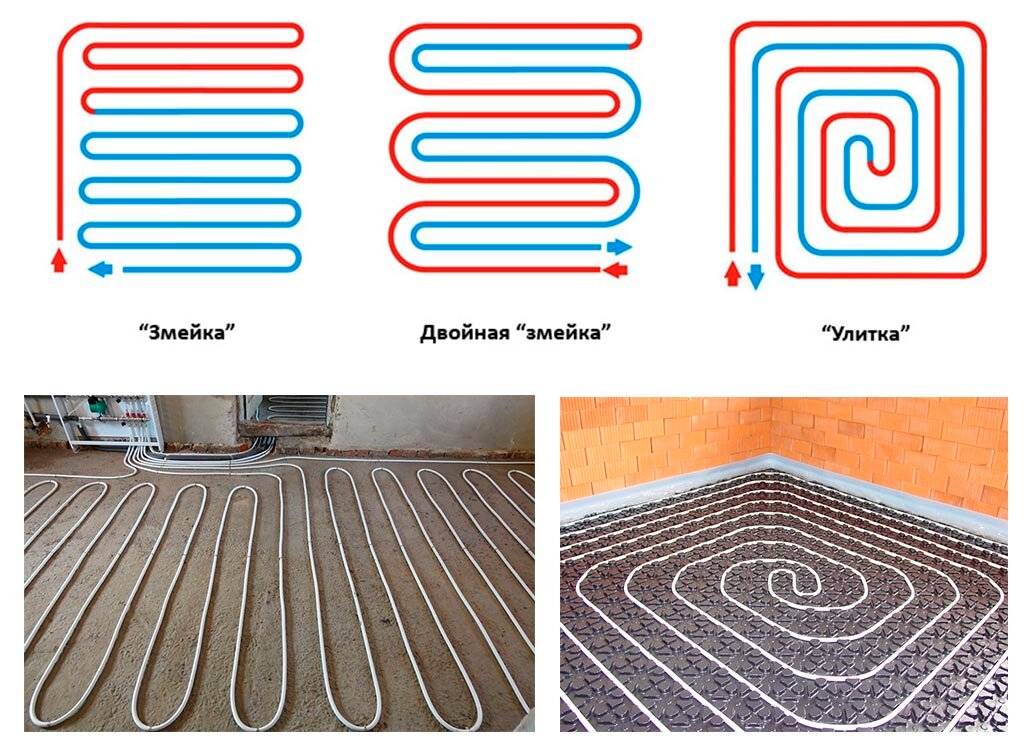

Методы и схемы укладки
Схематически укладка труб для обустройства жидкостного контура может быть выполнена одним из следующих способов:
- змеевик;
- двойной змеевик;
- улитка.
Метод укладки контура змеевиком является наиболее простым и выполняется петлями. Этот вариант будет оптимальным для комнаты, разделенной на различные по назначению зоны, для которых будет удобно применять разные температурные режимы.
Монтаж первой петли осуществляется по периметру комнаты, затем одинарную змейку пускают внутри. Таким образом, в одной половине комнаты будет циркулировать максимально прогретый теплоноситель, в другой – остывший, соответственно и температура будет разной.
Витки змеевика можно располагать равномерно, однако сгибы водяных контуров в таком случае будут иметь сильные заломы.
Змеевидный метод размещения труб идеально подходит для помещений, имеющих незначительные теплопотери. Их применяют не только для квартир и частных домов, но и для объектов промышленности, где есть необходимость отапливать круглый год
Может быть применена еще одна разновидность – двойной змеевик. В этом случае подающие и обратные контуры расположены друг возле друга по всей комнате.
Третий вариант – размещение витков угловым змеевиком. Он используется исключительно для угловых комнат, где две внешние стены.
К достоинствам змеевидной формы относятся несложная планировка и монтаж. К недостаткам: перепады температурных режимов в одном помещении, изгибы труб довольно резкие, поэтому нельзя применять малый шаг – это может вызвать излом трубы.
При укладке контура в краевых зонах помещения (области пола, где расположены внешние стены, окна, двери), шаг должен быть меньшим в сравнении с остальными витками – 100-150 мм
Применяя схему расположения улиткой, подающие и обратные трубы монтируют по всей комнате. Они размещаются параллельно друг другу и устанавливаются, начиная от периметра стен и двигаясь в центр комнаты.
Подающая линия в середине помещения заканчивается петлей. Далее параллельно ей производится установка обратной линии, что прокладывается от центра комнаты и по ее периметру, двигаясь к коллектору.
Наличие в помещении внешней стены может обуславливать двойную укладку труб вдоль нее.
Вследствие чередования двух магистралей при укладке методом улитки, колебание температурного режима в подающей и обратной линии может составлять до 10 °C
К достоинствам этого способа относятся: равномерный прогрев комнаты, из-за плавных сгибов система обладает небольшим гидравлическим сопротивлением, а экономия расходного материала может достигать 15% в сравнении со змеевидным методом. Однако минусы также присутствуют – сложное проектирование и монтаж.
Обычное строение «пирога» теплого пола
- Основой для монтажа теплого водяного пола обычно служит выравнивающая бетонная стяжка (поз.1). Она может уже иметь собственное утепление (например, керамзитовое) или быть без него.
- Чтобы не допустить абсолютно не нужного расходования тепловой энергии на прогрев основы пола или межэтажного перекрытия, потребуется слой эффективной термоизоляции (поз.2). Не укладывается этот уровень только в том случае, если термоизоляция предусмотрена самой конструкцией выравнивающей стяжки.
- Еще один слой термоизолятора – фольгированной подложки (поз. 3), повысит эффективность отопления, отразив тепловой поток от труб, направив его для прогрева верхних слоев пола. В ряде случаев, при использовании специальных утеплительных матов для теплого пола обходятся без него.
- Нагрев массива тёплого пола обязательно сопровождается его довольно значительными температурными расширениями. Чтобы не допустить деформации по периметру помещений используют специальную демпферную ленту (поз.4), которая послужит компенсатором.
- Основной элемент теплого пола – система труб по которым циркулирует теплоноситель (поз. 5). В процессе раскладки труб они крепятся к термоизоляционной подложке специальными скобами (поз. 6) или ли же фиксируются иными методами, о которых будет рассказано ниже.
- Чаще всего поверх смонтированных трубопроводов заливается бетонная стяжка (поз. 7). Она не только становится надежным основанием для укладки финишного покрытия (поз. 8). Стяжка будет выполнять роль мощного аккумулятора тепла, способствовать равномерному прогреву всей поверхности пола, поэтому существуют определенные требования к ее толщине.
В представленную схему могут вноситься определенные изменения. Например, в ряде случаев, при использовании специальных комплектующих, можно обойтись и без заливки верхней стяжки, применив так называемую модульную конструкцию теплого пола с профильными термоотражающими металлическими пластинами.
Способы подключения системы теплого пола
Подключить своими руками водяной пол следует по цепи соединения «трубы-коллектор-котел». Наиболее распространенные варианты это:
- Системы с использованием коллектора.
- Подключение с использованием трехходовых смесителей;
- Подключение с помощью циркуляционного насоса.
При подключении с использованием коллектора система монтируется так, чтобы к коллекторному шкафу свободно подводились обратные и подающие трубы. Далее к трубам подсоединяются баковые коллекторные выходы, обеспечивающие подачу и обратный ход теплоносителя. Конструкция снабжается запорными вентилями, с установленными в них термометрами для наблюдения за температурным режимом.
Крепеж труб, вентилей и прочих элементов выполняется с помощью компрессорных фитингов. Кроме того, крепеж коллекторов к контуру водяного пола можно делать с помощью специальных соединений – латунной гайки, зажимного кольца или втулки опоры. На последнем этапе коллектор соединяется с трубами-теплоносителями.
Если монтировать и подключать систему с трехходовым смесителем, то устанавливать его следует на выходе обратного контура. Смонтировать такую систему можно своими руками, подсоединив напрямую трехходовой смеситель с помощью труб к котлу.
Читать также: Четырехходовой клапан для отопления: принцип работы: принцип работы, схема отопления
Коллектор нужно дополнить разветвителем, на верхней стороне которого устанавливается воздухоотводчик. Этот элемент обеспечит вывод пузырьков воздуха из закрытой системы. Крепеж всех компонентов цепи можно выполнить с помощью фитингов или зажимных колец.
Коллекторы обычно применяются в больших помещениях. А для маленьких комнат придумали унибоксы для теплого пола.
Если система отличается слабым напором воды, а смеситель не нужен, то можно установить циркуляционный насос, оборудованный термостатом. Насос можно подключить к центральному отоплению, однако делать это нужно после согласования с разрешающими органами ЖЭКа. Устанавливать насос желательно на обратном контуре системы, так как при установке на контур подачи он будет забирать лишнюю воду, что может нанести вред центральной отопительной системе.
Выбор труб и их укладка
Для водяного тёплого пола подходят следующие виды труб:
- Медные;
- Полипропиленовые;
- Полиэтиленовые PERT и PEX;
- Металлопластиковые;
- Гофрированная нержавейка.
У них есть свои сильные и слабые стороны.
| Характеристика Материал | Радиус изгиба | Теплопередача | Упругость | Электропроводность | Срок службы* | Цена за 1 м.** | Комментарии |
| Полипропилен | Ø 8 | Низкая | Высокая | Нет | 20 лет | 22 р | Гнутся только с нагревом. Морозостойкие. |
| Полиэтилен PERT/PEX | Ø 5 | Низкая | Высокая | Нет | 20/25 лет | 36/55 р | Не выдерживают перегрева. |
| Металлопластик | Ø 8 | Ниже среднего | Нет | Нет | 25 лет | 60 р | Изгиб только со спецоборудованием. Не морозостойкие. |
| Медные | Ø3 | Высокая | Нет | Есть, требует заземления | 50 лет | 240 р | Хорошая электропроводность может вызвать корродированние. Требуется заземление. |
| Гофрированная нержавейка | Ø 2,5-3 | Высокая | Нет | Есть, требует заземления | 30 лет | 92 р |
Примечание:
* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.
** Цены взяты с яндекс.маркета.
Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.
Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:
- Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
- Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.
Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.
Есть общепринятые стандарты, на которые ориентируются профессионалы:
- Шаг – 20 см;
- Длина трубы в одном контуре не более 120 м;
- Если будет несколько контуров, то их длина должна быть одинакова.
Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.
ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора
Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты
Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.
Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.
Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке. Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.
Монтаж тёплого водяного пола на бетонную стяжку
Самостоятельное осуществление установки теплого пола водяного типа со стяжкой – это сложный и долговременный процесс, поскольку понадобится определенный период для застывания бетона. Инструкция по выполнению работ состоит из нескольких стадий, которые и будут рассмотрены.
Слои водяного тёплого пола
Перед тем как установить теплый пол, изучите методику правильной укладки слоев. Каждый предлагаемый слой монтируется по строгому алгоритму. Общая толщина конструкции составит не более 15 сантиметров. Последовательность необходимых слоев:
- черновая бетонная стяжка, если таковой не предусмотрено;
- материал для гидроизоляции;
- демпферный слой;
- утепляющий материал;
- трубы;
- сетка арматуры;
- бетонная стяжка.
Как только последний слой полностью затвердеет, на поверхность укладывается настил и завершающее отделочное покрытие пола.
Пирог теплого пола
Гидроизоляция
Слой гидроизоляции должен укладываться на черновую отделку покрытия
Важно, чтобы перед этим пол был идеально чистым и гладким. Недопустимо наличие существенных перепадов высот и неровностей
В виде изоляции от влаги применяется обыкновенная плотная пленка на основе полиэтилена. Если используется несколько отрезков материалов, то их лучше класть внахлест, примерно на двадцать сантиметров друг на друга и на стены. Чтобы обеспечить герметичность материала, скрепить стыки самоклеящейся лентой или скотчем.
Демпферная лента
Данный материал служит компенсирующим слоем, чтобы предупредить расширение бетона в случае нагрева. Он защитит поверхность от трещин. Рекомендуемая толщина ленты – 7 миллиметров. Лента протягивается по всему периметру и между соединением пола со стеной.
Укладка утеплителя
Устанавливая водяной пол, нужно уделить внимание утеплителю. Он полностью влияет на продуктивность обогрева, предотвращая излишний расход тепла
Для этого укладывается пенополистирол, который имеет малый уровень теплопроводности и большую прочность на разрыв. Помните, что рекомендуемая толщина утепляющего слоя – 5 сантиметров.
Примеры утеплителя
Армирование
За счет укладки арматуры обеспечивается укрепление всей образовавшейся конструкции и равномерность распределения температуры от системы отопления. К арматурной сетке будут прикреплены нагревательные элементы.
Укладка и крепление труб
Когда настанет момент раскладывания труб, нужно обязательно учесть шаг укладки, который должен составлять около 15 сантиметров. Если выбрать слишком маленькое расстояние, есть риск появления тепловых промежутков и избыточной нагрузки в комнате. Максимальная протяженность контура должна быть не больше 90 метров.
Подключение и заполнение контура
Проложенную систему обязательно испытывают путем подключения к коллекторному узлу и заполнения системы. Такой шаг обеспечивает проверку герметичности системы и отдельных частей теплового носителя.
Систему нужно наполнить водой. При применении нескольких контуров в одном помещении все они наполняются по очереди. Сначала происходит заполнение жидкостью, затем удаляется воздушная смесь из труб, а затем контур закрывается. После этого в систему подается давление. Все действия рекомендуется повторить 4-5 раз, чтобы удостовериться в исправности работы теплого пола.
Установка маяков
Для ровности выполняемой стяжки нужно поставить маяки в виде нитей или плотной лески. Для этого отмечаются линии отметок для крайних маячков. По выбранным меткам чертятся полосы, на которых будут размещены негели. Чтобы выполнить ровный монтаж, используйте уровень.
Подготовка раствора, заливка стяжки
Не стоит пользоваться обыкновенным бетонным раствором, лучше добавить к нему пластификатор или другие добавки, улучшающие свойства. Рекомендуется брать высокую марку цемента. Готовый раствор необходимо залить за один раз, чтобы поверхность получилась равномерной.
Заливка стяжки
Деформационные швы
Деформационные швы помогут предупредить разрушение бетона после заливания и в дальнейшем применении. Их нужно сделать в крупных помещениях более 25 квадратов, а также при необычной форме комнат.
Трещины на стяжке
Чтобы предупредит появление трещин, нужно хорошенько уплотнить раствор, желательно использовать в его составе пластификатор и не делать стяжку большой толщины. Обязательно следите за правильными пропорциями при приготовлении раствора.
Укладка финишного покрытия
Подбирайте только такое напольное покрытие, которое подходит к теплым полам. Идеальный вариант на водяной пол – это керамическая плитка, а вот обычные виды ковролина, линолеума или ламината не допускаются. Такие материалы должны иметь специальную маркировку о том, что могут укладываться на теплый пол.
Создание гидроизоляции и монтаж демпферной ленты
Основная задача гидроизоляционного пола – защита поверхности от влаги. Такой слой монтируется на черновую стяжку. Самым распространенным вариантом материла, для такой цели является обыкновенная полиэтиленовая пленка. Ею необходимо устелить всю рабочую площадь, но только так чтобы она затрагивала и стены помещения. В случае использования не рулонного материала, а отрезков, то каждый последующий лист ложится на предыдущий с захватом в 8-10 см. После чего места соединений фиксируются скотчем.
Далее идет работа с демпферной лентой. Ее используют, чтобы была возможность компенсировать расширение стяжки, которое неизбежно произойдет из-за нагревания. Если же пренебречь лентой, то уже через несколько кругов остываний и нагревов, на стяжке появятся трещины.
Виды укладки – улиткой, змейкой и комбинированный способ
Существует несколько основных схем прокладки нагревательного элемента:
- «Змейка» — укладка производится параллельно длинной или короткой стены, с шагом 20 — 30 см. Поворачивая кабель или трубу не рекомендовано делать острые углы. Начинать раскладывать изделие нужно от коллектора или терморегулятора, и возвращаться к ним. Уровень теплоотдачи у такой схемы не высокий, поэтому данная методика рекомендована для небольших помещений.
- «Улитка» — это спиральное расположение нагревателя. Схема экономичная и эффективная. Монтаж труб или кабеля надо начинать с края, двигаясь в центр.
- Комбинированный вариант — может совмещать в себе обе схемы. К примеру: по краям «змейка», а в .
