Сливная яма для бани: разновидности и технология возведения своими руками

Строительство сливной ямы

Перед тем, как сделать слив из бани, необходимо четко определиться, в каком месте будет устроен резервуар. Опыт подсказывает — объект целесообразно располагать в 2 метрах от бани, при большем расстоянии прокладка труб с наклоном для самотека обернется большими затратами. В случае более близкого расположения возможно проседание или намокание фундамента.

Иногда используют автомобильные покрышки

Яма возводится, исходя из типа грунта. Если земля не осыпается, то края ямы можно не укреплять. Стоит только выкопать яму и заполнить ее фильтратами.

Главное, чтобы грунт хорошо впитывал воду. Для этого дно ямы устилается щебнем, керамзитом или битым кирпичом, а после песком.

При сыпучем грунте яма обязательно крепится по краям. В качестве укрепляющего материала используется кирпич (хватит сделать стенки и в полкирпича толщиной).

В некоторых случаях подойдет дикий камень. Необходимо проделать ряд зазоров, сквозь которые вода будет уходить.

Варианты реализации системы слива

Как сделать в бане слив — нет ничего проще. В качестве резервуара сгодятся металлические, либо пластиковые бочки, в их стенках проделываются дырки и удаляется дно. Наилучшим вариантом подобного бака будет цилиндр. Большие дырки делать не надо, чтобы в них не застревал щебень, сверху все прикрывается крышкой из железа или бетона.

Специальные кольца из бетона

Как сделать слив для бани?

Порядок такой:

• как только стенки ямы будут готовы, туда насыпается щебень, битый кирпич, керамзит;
• в дальнейшем все засыпается песком;
• готовая яма и баня соединяются сливными трубами с наклоном, по которым пойдет вода. Достаточно 1 сантиметра перепада на погонный метр;
• если вырыта квадратная яма, то в нее укладывается листовой, волновой шифер. Листы укладываются так, чтобы волны располагались под прямым углом друг к другу;
• система готова.

Хорошо видны камни на дне

Водоотвод в моечном помещении

Стандартная русская баня по планировке имеет 2 комнаты:

• предбанник;
• парилку, соединённую с моечной.

В стандартных современных дизайнах помещение для мойки и парилка – это две отдельных комнаты. Предбанник выполняет роль комнаты отдыха или раздевалки и в водоотводной системе не нуждается.

Основной фактор, который влияет на то как сделать слив в бане – это тип пола в помещениях, где используется вода.

Полы в моечном помещении и парилке делаются по следующим принципам:

Проливной. Конструкция основана на установке лагов. Подходит для южных регионов, где грунт сыпучий, песчаный. Пол устилается досками, между которыми остаются зазоры. Через настил вода стекает напрямую в землю, где сразу впитывается. Использовать такую технологию в центральной полосе и на севере нецелесообразно.

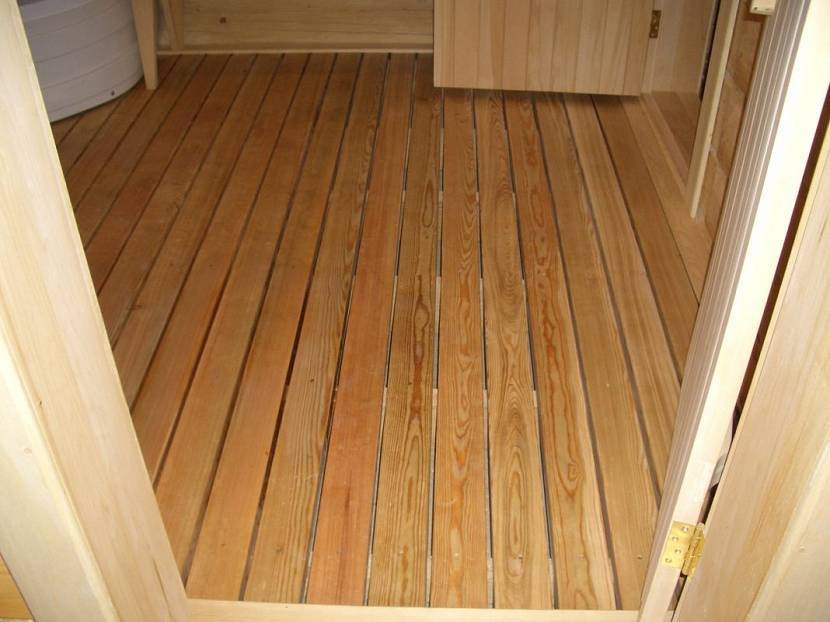

Проливной̆ пол в моечной баниИсточник stroypomochnik.ru

• Протекающий. Подходит для парных помещений с основанием на столбах или сваях. Пол из древесины устанавливается на лагах. Они закреплены на опорах фундамента или по периметру нижнего венца сруба бани. Сквозь расстояние между половицами вода стекает в нижний отсек. Отсюда попадает в систему водоотвода.
• Сплошной. В этом случае пол смонтирован без зазоров. Как правило, это бетонная заливка, покрытая керамической плиткой. Сделать уклон пола в бане для слива можно как к центру, так и в один из углов помещения, где устанавливается жёлоб для слива. Водоотводный трап на первых этапах строительства заливается бетонной стяжкой. Такой пол можно сделать в парилках с ленточным типом фундамента.

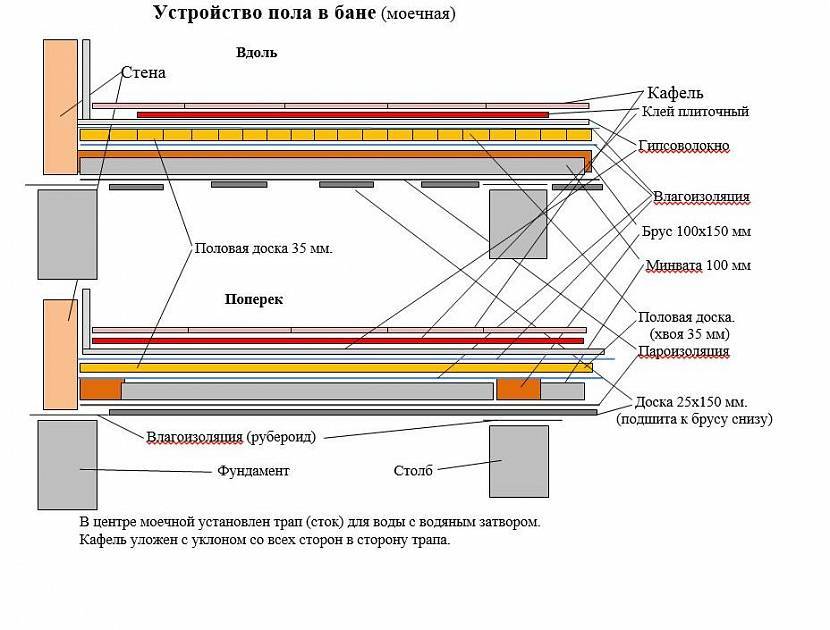

Укладка пола в моечнойИсточник vladimiruzhegov.ru

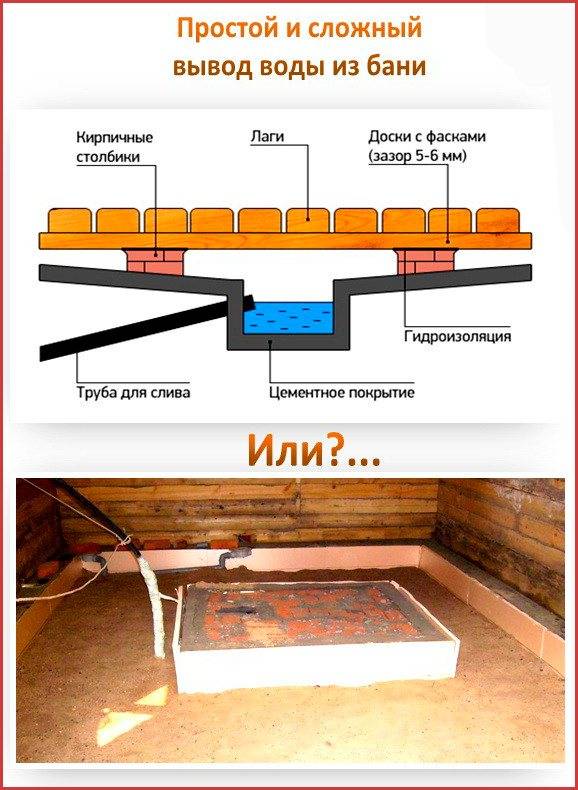

В первых двух вариантах конструкция водоотвода состоит из 2 частей: резервуар для сбора отработанной жидкости и водоотводная труба. Снаружи система выглядит по-разному, это зависит от размеров бани, породы почвы и от того как на неё влияет атмосферная температура.

Как сделать слив бани под полом надо решить ещё на самых первых этапах её строительства. От этого зависит тип пола, заливка бетона, необходимо заложить коммуникации заранее, есть вода будет уходить на участок и т.д. Для небольших помещений, которые планируется эксплуатировать редко, подходит простой водоотвод. Здесь не требуется большая сливная яма, её можно расположить прямо под полом или неподалёку от парной.

Если семья большая, а баней предстоит пользоваться на постоянной основе не реже 2 раз в неделю – ставится полноценная канализационная система, оборудованная колодцем для слива с дренажом.

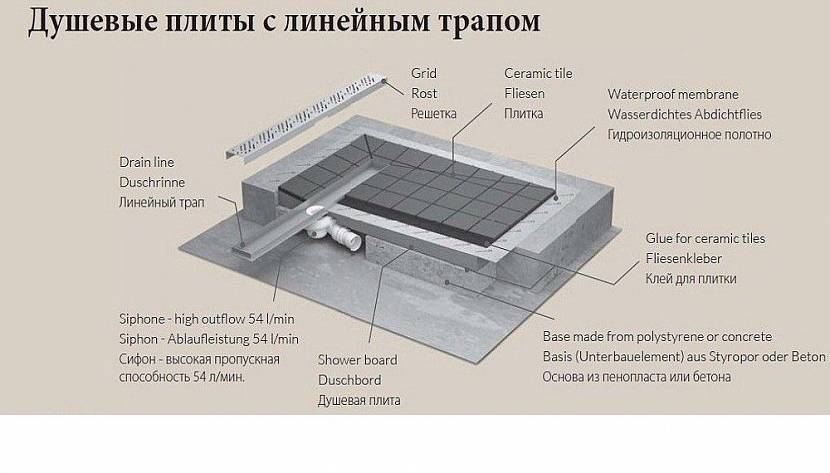

Вариант слива в душевой для баниИсточник handbuilder.ru

Куда будет сливаться жидкость?

Котлованы для слива жидкости бывают разных видов, каждый из которых имеет определенные особенности.

Выгребная яма

Самый простой вариант котлована под слив жидкости. Чаще выгребная яма находится за пределами бани. Яму можно вырыть самостоятельно. Стенки рекомендуется усилить кольцами из бетона или другого прочного материала. На дне ямы должен быть расположен фильтрующий слой из природных материалов. Дополнительно можно засыпать слой из мелкого щебня, битого кирпича, обломков бетона.

Канализация

Этот вариант слива жидкости актуален, если рядом с баней проходит центральная система канализации. Конструкцию оттока нужно подключить к трубе по которой стекают нечистоты с других домов. Для подключения слива к общей канализации нужно обратиться к местной администрации, согласовать работу.

Устройство водоотвода в моечном помещении

Моечная в бане с деревянным протекающим полом

Традиционно русская баня состоит их двух помещения — предбанник и парилка, совмещённая с комнатой для мытья. Планировка современных аналогов русских бань представлена такими помещениями, как:

• зона ожидания;
• моечная комната;
• парная.

Первое помещение не нуждается в обустройстве слива. Технология устройства водоотвода в моечной и парной бани зависит от типа пола в конкретном помещении.

Обычно, пол в бане бывает нескольких типов:

• проливной — лаговая конструкция пола, применяемая в регионах с относительно тёплым климатом и песчаным грунтом. Дощатый настил пола укладывается с небольшим зазором, что обеспечивает беспрепятственный слив отработанной воды напрямую в грунт. В центральных регионах России практически не применяется
• протекающий — деревянный дощатый пол с конструкцией на лагах, закреплённых на опорах несущего основания или нижнем венце деревянного сруба. Сливной трап водоотвода монтируется в нижней точке пола, куда стекает грязная вода после просачивания через зазоры между половицами. Оптимальная конструкция для бань на столбчатом фундаменте;

  Моечная в бане с бетонным полом и решётчатым настилом

• не протекающий — монолитный и герметичный бетонный пол, залитый с небольшим уклоном к центру или дальней стене в помещении. В первом случае сливной трап монтируется напрямую в бетонную стяжку. Во втором — по краю стены располагается сливной жёлоб, соединённый с трапом. Не протекающий пол обустраивается в банях и саунах на ленточном типе основания.

За исключением проливного пола, внутренняя часть водоотвода представлена трапом для сбора воды и сливной трубой. Наружная часть канализации в зависимости от размеров строения, типа грунта, глубины промерзания почвы может иметь различный вид.

Для небольшой бани, эксплуатируемой раз в неделю, достаточно простого водоотвода с маленькой сливной ямой, расположенной под конструкцией пола или в непосредственной близости от строения. Для бани, рассчитанной на большую семью, которая может протапливаться раз-два в неделю потребуется более сложная канализация с дренажным сливным колодцем.

Что нужно сделать до начала строительства?

Все знают, что сооружение любого объекта или коммуникации нужно начинать с проектирования. Не станет исключением и сооружение очистного сооружения для бани.

Оценка УГВ

Прежде всего, нужно узнать на каком уровне залегают грунтовые почвенные воды. Если этот уровень достаточно высок, то от строительства традиционной сливной ямы придется отказаться, поскольку ее будет заполнять почвенная вода.

Как можно определить, на каком расстоянии от поверхности залегают почвенные воды? Как правило, для получения этой информации необходимо производить гидрогеологическое исследование, включающее бурение штуфов. Однако предварительную оценку положения можно произвести и старинными народными методами:

• Если поблизости имеются колодцы, то по уровню находящейся в них воды можно сделать вывод об УГВ.
• Еще одна примета – при высоком УГВ на участке растет много растений, которым нужна влага в больших количествах. Например, хвощи, мать-и-мачеха, камыш, осока и пр.

Определение объема камер и другие нюансы строительства

Объем приемных камер зависит от того, насколько человек рассчитана баня — сливная яма должна быть тем объемнее, чем большее количество людей будет пользоваться помывочной. При недостаточном объеме ямы, сточные воды просто не поместятся в ней и потекут через край.

Также, следует оценить качество грунта на участке, от этого зависит, нужно ли будет проводить укрепление краев ямы. Если участок небольшой, то имеет смысл расположить дренирующую сливную яму под баней. Но это возможно при соблюдении следующих условий:

• яма должна быть построена до начала строительства бани;
• здание бани будет приподнято над поверхностью земли, то есть нужно будет сооружать свайный или столбчатый фундамент, причем элементы фундамента должны быть очень качественно гидроизолированны;
• нужно обеспечить хорошую вентиляцию между полом бани и поверхностью земли;
• труба, проложенная между сливом бани и ямой должна быть качественно теплоизолирована.

Как видно из вышесказанного, расположение сливной ямы под баней связано с большими трудностями и предполагает существенное повышение трудозатрат на строительство. Поэтому в большинстве случаев яму строят на отдалении от здания бани.

Место расположения очистного резервуара следует определить заранее. Как правило, рекомендуется размещать яму на расстоянии 2-2,5 метров от бани. В противном случае, будет сложно построить трубопровод с необходимым уклоном. Кроме того, нужно проследить, чтобы яма была на достаточном удалении от источника питьевой воды.

Варианты слива

Вариант системы водоотвода определяют еще во время составления канализационного проекта.

Совет!Все качества водоотводных систем необходимо изучить заранее.

Сегодня используют один из трех вариантов системы слива, которые без каких-либо проблем помогают избавиться из жидкости:

• Баня подключается к центральной канализации;
• Применение метода грунтовой очистки;
• Постройка дренажной системы.

Куда и как лучше сливать воду?

На расстоянии от конструкции выкапывается отдельная канализационная яма, от которой прокладывается траншея с утепленными канализационными трубами.

Совет! Недорогим вариантом для слива жидкости является воронка, находящаяся под моечной с фильтрационным слоем из любого гравия.

Иногда под парилкой и моечной устанавливают подобие воронки — вначале бетонируют стены с последующим промазыванием их жидким стеклом.

В центре расположена сливная труба, выходящая за пределы здания в ямку или железную бочку с вырезанным дном. На ее дне находится фильтрационная прослойка из гравия, прикрыта толстой металлической крышкой с вентиляционной трубой.

• Одни специалисты уверяют, что жидкость необходимо выводить за пределы здания — песок долго просыхает в даже теплое время года.Зимой жидкость уйдет под фундамент, и до лета пол будет холодным.
• Другие — на несколько человек жидкости нужно немного и парная используется не постоянно. Если песок использовать крупной фракции, то такие неприятности не произойдут.

Внимание! Люди, имеющие такую установку, уверяют, что ее не трогают по 10 лет

Сливной колодец

1. Минимум на 1,5м от стены конструкции выкапывается яма глубиной минимум 2 м.
2. На дно насыпается смесь из песка и щебня (1,5:1), хорошо утрамбовывается.
3. В ямку опускаются бетонные кольца.
4. Недалеко выкапывается колодец с чуть меньшей глубиной.
5. Дно выстилают фильтрационным слоем.
6. Опускаются бетонные кольца.
7. Для того чтобы глубокий колодец был герметичным, дно и щели между кольцами бетонируют.
8. Верхняя часть колец обоих колодцев должна содержать отверстия, соединяющиеся с трубами. Их наклон 2 см в сторону глубокой ямки. Места соединения цементируются.
9. От конструкции проводится труба к наименьшему колодцу.
10. Глубокий колодец используется для отстаивания частиц. После заполнения глубокого колодца, вода переливается в маленький через соединительную трубу. В маленьком колодце находятся бактерии, которые перерабатывают органические вещества.

Внимание! Со временем необходимо покупать бактерии в магазине и самостоятельно добавлять в воду. Вода из маленького колодца применяется для полива

Дренажный колодец

Обратите внимание! Этот способ отлично подходит для почв, которые хорошо пропускают жидкость, или если грунтовые воды глубоко залегают

1. На расстоянии 1,5 м от фундамента выкапывается ямка, которая выше на полметра уровня замерзания .
2. Объем колодца зависит от количества моющихся, минимум 1м.
3. Дно засыпается фильтрационной прослойкой из керамзита или щебня.
4. Если грунт рыхлый, то опускают пластиковую или бетонную бочку, с которой предварительно срезали дно.
5. Траншея имеет наклон от бани.
6. Накрывается колодец крышкой и засыпается грунтом с последующим трамбованием.
7. Приямок.
8. Обычно используется, если баней будут пользоваться в теплое время года.Сливная труба во время строительства выводится прямо туда.
9. После использования бани, ей необходима тщательная просушка.
10. Если баня стоит на ленточном фундаменте, то этот способ опасен.
11. Применять этот способ слива можно, если количество человек не превышает 3 человек.
12. Участок с рельефной поверхностью со временем размывает землю, и ослабляет фундамент.

Запомните! Если под зданием находится земля, которая плохо впитывает влагу, то под настилом постоянно будет сыро.

Метод грунтовой фильтрации

1. Стоки собираются в особые колодцы где будет происходить последующая очистка. Канализацию строят на расстоянии около 5 м от стены конструкции.
2. Копается ямка на полметра глубже промерзания земли. Горизонтальные размеры зависят от диаметра трубы, которую устанавливают для защиты от осыпания.
3. На дно насыпается фильтрационный слой, который состоит из керамзита или щебня с песком. Слой составляет минимум 30 см, и находится выше промерзания земли на 15см.
4. Траншея выкапывается с наклоном в сторону канализации.
5. Для защиты сливных труб их необходимо утеплить.
6. Колодец накрывается крышкой.
7. Необходимо изготовить и установить воздушный патрубок, который будет выступать на 40 см над грунтом.

Внимание! В этом методе есть недостаток — мыльная вода забивает землю и требуется дополнительная очистка

Основные разновидности

Специалисты рекомендуют расположить сливную яму на расстоянии 2 м от здания, чтобы не укладывать длинные коммуникации.

Если планируется построить камеру вблизи объекта, то рассматривают конструкции закрытого типа, чтобы не произошло подмывания фундамента бани. Камеру с открытым дном устанавливают на песчаном грунте. Он хорошо проводит влагу.

Различают 4 основные разновидности сточных очистных сооружений:

• накопительная ёмкость;
• камера без дна;
• септик с дренажным колодцем и дренажным полем;
• очистительная станция.

Если баню используют часто, каждый день объём стока составляет более 1 кубометра, то имеет смысл рассмотреть установку станции или септика. Они рассчитаны на большой объём стока, который проходит несколько этапов очистки.

Систему обустраивают, если в здании имеется санузел. Очищенная вода поступает в трубы на дренажном поле или удаляется ассенизаторской машиной.

Септик представляет собой 2 ёмкости, отстойник и колодец. Все отходы поступают в отстойник, где они подвергаются воздействию аэробных бактерий.

Жизнедеятельность микроорганизмов рекомендуют постоянно поддерживать специальными биопрепаратами. В противном случае отходы могут застаиваться и источать неприятный запах.

Твёрдые частицы оседают на дно отстойника в виде ила. Верхнюю фракцию составляет вода. Она попадает через переливную трубу в колодец. В дальнейшем она проходит на дренажное поле или удаляется ассенизатором.

Септик предотвращает загрязнение грунта и подземных вод. Его чаще всего устанавливают для жилых частных домов и для бань с частым посещением. Он необходим, если грунт на участке глинистый.

Очистительная станция походит на септик, но она состоит из нескольких камер очистки. На грунт попадает вода, очищенная на 90%. Сток подвергается воздействию анаэробных и аэробных бактерий, механической очистке.

Станции оборудуют для коттеджей. Если сауна предназначается не только для личного использования, то для неё устанавливают септик или более сложную систему.

Чаще всего сливная яма для бани представляет собой ёмкость или колодец без дна. Данные системы не рассчитаны на большие объёмы стока. Их устанавливают, если гигиенические процедуры выполняются 1-2 раза в неделю, если сауна рассчитана на 1-3 человек.

Проще всего установить колодец без дна. Его оборудуют из бетонных колец или кирпича. Если грунт песчаный, то материал используют перфорированный, чтобы вода уходила в грунт.

На дно укладывают щебень. Глубина подушки 30-40 см. Вода проходит через камни и песок, частично очищается, поступает в грунт.

Срок службы сливной ямы без дна недолгий. Щебень быстро заиливается, перестаёт очищать и пропускать воду.

Ил закрывает все щели на поверхности камеры, воду приходится часто откачивать ассенизатором. Чтобы сливная яма прослужила дольше, её освобождают от грязи, камни промывают под большим напором воды.

Если сток в бане каждый день составляет менее 1 м3, то устанавливают накопительную ёмкость. Чаще всего используют металлическую бочку из нержавеющей стали, но долго она не прослужит. Рекомендуют приобрести пластиковую ёмкость.

Зачастую она реализуется вместе с септическим раствором и аэробными бактериями, которые расщепляют жидкие отходы. Жизнедеятельность микроорганизмов поддерживают биопрепаратами для выгребных ям.

Вместо пластиковой ёмкости устанавливают бетонные кольца с цельной или перфорированной поверхностью.

Кольца с отверстиями уместны на песчаном грунте. Их обкладывают слоем щебня, который выполняет функцию дренажа. Вода проходит на участок через камни и песок, частично очищается.

Дно бетонируют. На него оседают твёрдые частицы стока. Они расщепляются под воздействием микроорганизмов.

При очистке ямы часть ила оставляют, чтобы сохранить микрофлору для аэробных бактерий. Выгребная яма с дном подходит для всех видов грунта. Чтобы не допустить перелива, её регулярно освобождают ассенизаторской машиной.

Накопительная камера может быть выполнена из кирпича. Материалом обкладывают дно и стены. Снаружи сливной ямы укладывают щебень и песок, в качестве дренажного слоя.

Через отверстия между кирпичами вода будет выходить на участок. Осадок остаётся на дне. Его регулярно удаляют вместе с оставшимися загрязнениями.

Как можно обустроить на даче слив из раковины на кухне

Для организации на даче слива своими руками, к раковине на кухне надо подсоединить гофру и создать водяной клапан, изогнув гофру N-образно для того, чтобы в ней постоянно оставалась вода. Затем соединить гофру с пластиковой трубой диаметром 50 мм и вывести ее наружу за пределы домика. Кстати, раковину на кухне нужно снабдить решеткой, чтобы крупные пищевые отходы не попадали в сливную трубу. При обустройстве слива на магистрали между кухней на даче и дренажной емкостью требуется установить промежуточный сифон для того, чтобы все посторонние частицы, которые тяжелее воды, оседали на его дне, а не попадали в емкость. Сифон следует оборудовать окном ревизии для того, чтобы можно было открутить крышку и слить воду с твердыми частицами в ведро. Это уменьшит попадание в дренажную емкость органики и песка. В таком случае объема бочки хватит на более длительное время, бочка прослужит дольше, а в противном случае процессы гниения приведут к ее заиливанию.

При выполнении замеса для бетонирования нужно добавлять в раствор ложку любого стирального порошка на ведро воды. Такая добавка облегчит процесс замеса, улучшит качество раствора – повысит его влагостойкость, прочность, морозоустойчивость, убережет от растрескивания.

Потом необходимо взять металлическую бочку; если она закрыта с двух торцов, то с одной стороны надо с помощью зубила и молотка вырубить дно. Открытым торцом вниз установить бочку в яму на отсыпанную предварительно подушку из гравия и мелкого щебня. Подготовленная яма для слива воды на даче обязана быть больше, чем высота бочки. С другого конца бочки предстоит сделать одно отверстие под трубу, соединить бочку и трубу, выведенную из кухни, тройником с фланцами. Все сочленения: трубы с бочкой, а также с отводной трубой от раковины – необходимо загерметизировать.

Возможные варианты слива с раковины на даче, организованного своими руками, показаны на этих фото:

Можно для лучшего рассасывания сливных вод дополнительно вырыть по бокам бочки дренажные траншеи шириной с нее, примерно 1,5-2 м длиной. Траншеи надо завалить щебенкой, крупными валунами. Сверху траншеи и бочку засыпать слоем земли толщиной от 30 до 100 см вровень с поверхностью участка и закрыть ее дерном. Сверху можно посадить цветы, траву и пару березок – они любят воду. Как показывает практика, если сделать слив с раковины на даче подобным образом, конструкция прослужит примерно 7-10 лет.

Важность сливной ямы

Баня – это помещение, в котором присутствует большое количество влаги.

Исключение: когда ей не пользуются, баня остается сухой. Иначе, для мытья или обливания необходимо вода.

Кроме этого, вода используется, чтобы навести в бане чистоту – помыть полы, полоки, почистить парилку.

При строительстве бани следует подумать о сливе воды из нее, чтобы жидкость сливалась в определенное место.

Иначе, если вы сконструируете баню так, что жидкость будет проникать через пол, она через некоторое время начнет застаиваться в грунте.

1. в бане будет присутствовать неприятный запах;
2. под полом начнет образовываться плесень.

Эти явления не способствуют здоровому времяпровождению в бане.

А, как известно, человек приходит именно в баню, чтобы получить порцию здоровья

Вот поэтому очень важно, чтобы в бане присутствовала сливная яма

Вопреки мнению, что фекальных масс нет, значит и сбор сливных вод абсолютно не нужен.

Разновидности слива

Организовать сток воды можно тремя способами:

• сброс в грунт – достаточно удобно в случае размещения постройки рядом с водоемом (как часто и делается). Однако при использовании в бане моющих средств такой вариант недопустим, стоки с химическими веществами нельзя сбрасывать в грунт напрямую, без очистки;
• устройство септика на участке. Для бани, построенной рядом с жилым домом, сток из которого осуществляется в септик, это лучший вариант. Основная проблема – необходимо учитывать дополнительный объем канализационных вод сразу при покупке и установке септика, иначе он будет наполняться гораздо быстрее, чем это планировалось на стадии проектирования;
• врезка в централизованную канализацию. Наиболее сложный вариант с точки зрения затрат труда и средств, зато он практически не ограничивает пользователей по составу сливных вод и их объему.

Выбор типа устройства зависит от нескольких важных факторов.

1. характер постройки и ее расположение. Для бани, построенной в черте города, рядом с городскими централизованными коммуникациями, возможен только слив в централизованную канализацию или септик. В условиях плотной застройки сброс воды в грунт недопустим, поскольку может привести к разрушению почвы не только на собственном, но и на соседних участках, непредсказуемому подъему верхних грунтовых вод;
2. конструкции фундамента. Для ленточных и плитных фундаментов, существующего подвала или подполья требуется сбор сточных вод в единый резервуар и отвод оттуда по трубе. Сброс жидкости непосредственно через пол в приямок или прямо в грунт возможен только при устройстве бани на столбчатом или свайно-винтовом фундаменте;
3. типа грунтов. Для глинистых почв, тяжелых суглинков и других грунтов с высокой способностью к поглощению влаги сброс воды на поверхность почвы приведет к подмыванию фундамента, разрушению опор, затоплению подвалов и ухудшению состояния грунта на участке в целом.

Вывод: прямой сброс стоков из бани в грунт возможен в свайной постройке, стоящей на берегу водоема, при условии отказа от химических моющих средств и плотных, не склонных к размыванию грунтах. В остальных случаях необходимо организовывать сброс с помощью трубопровода в канализацию или септик.
