Схема подключения светодиодной лампы вместо люминесцентных: инструкция

Что это такое

Светодиод (LED) представляет собой полупроводниковый сверхъяркий диод. Он излучает свет при прохождении тока. Электрический ток проходит через двухштырьковый разъём (2 pin). Для того, чтобы это было возможно, нужно соблюдение определённых условий.

Действительная ширина запрещённой области LED должна приближаться к энергии световых квантов видимого диапазона. Во время рекомбинации электродырочных пар существует высокая вероятность излучения света. Следовательно, сам полупроводниковый кристалл не должен иметь существенных недостатков или дефектов, из-за которых рекомбинация не даёт в конечном итоге излучение.

С целью соблюдения этих условий, изготавливаются особые многослойные гетероструктуры. Данные гетеростурктуры являются новым этапом технологии светодиодов. Изначально подобные образцы встраивались в металлические корпусы. У них в чём-то наблюдается схожесть с транзисторами, а также со стеклянным окошком или линзой для выхода света.

Современные LED-индикаторы встроены в прозрачные литые пластиковые корпусы. Они имеют прямоугольную или трубчатую форму, нередко тонируются для того, чтобы подходить под цвет устройства. Инфракрасные осветительные устройства могут окрашиваться для блокировки видимого света. Более комплексные корпусы адаптированы для эффективного отвода тепла в более мощных LED-аппаратах. Подобные накладные светодиоды значительно уменьшают размер корпуса. Сверхъяркие диоды, которые предназначенные для использования с оптоволоконными кабелями, как правило, снабжаются оптическим разъемом.

Инструкция по замене

В первую очередь нужно подобрать LED-лампы с такой же светимостью, что и заменяемые люминесцентные — это если яркость светильника нужно оставить на прежнем уровне.

Обращаем внимание читателя на то, что сравнивать лампы нужно именно по светимости (измеряется в люменах), а не по потребляемой мощности (измеряется в ваттах). Какие бывают светодиодные лампы

Какие бывают светодиодные лампы

Применяемые разными производителями технологии отличаются, а потому количество люменов (лм), выдаваемых лампой на каждый ватт (Вт), несколько варьируется.

Если на упаковке лампы светимость не указана, а вместо этого написано только что-нибудь вроде «соответствует люминесцентной лампе мощностью 36 Вт», следует отнестись к такой продукции с подозрением: производитель явно пытается пустить покупателю пыль в глаза.

Примерное соответствие ламп разных типов отображено в таблице:

Мощность, Вт	Тип лампы	Световой поток, Лм
5	Лампа накаливания Люминесцентная лампа Светодиодная лампа	20 145-225 420-540
15	Лампа накаливания Люминесцентная лампа Светодиодная лампа	120 875-1050 1150-1300
25 21 20	Лампа накаливания Люминесцентная лампа Светодиодная лампа	220 900-1200 1700-2200

Если лампы приобретены, можно приступать к работам по переоборудованию светильника:

Отключаем при помощи выключателя электроснабжение. Если прибором долго не пользовались, сначала включите его и пометьте каким-либо образом, например, при помощи маркера, еще годные лампы. Если упустить этот момент из виду, потом придется дополнительно возиться с их проверкой.
Проверяем индикатором фазы, действительно ли светильник отключен от электросети. Делать это нужно обязательно: выключатель могли по ошибке установить в разрыв нулевого провода, а не фазового, и в этом случае прибор все время будет под напряжением как во включенном, так и в выключенном состоянии. Если проверка показала наличие напряжения, светильник нужно обесточить при помощи автоматического выключателя, установленного в распределительном щите.
Далее подключенные к светильнику провода отсоединяют и обматывают их оголенные концы изолентой. Это касается и провода заземления, если он есть (обычно имеет изоляцию желто-зеленого цвета)

Обратите внимание на то, что этот провод крепится не к клеммной колодке, как другие два, а к корпусу светильника в месте, зачищенном от краски (обычно прижимается винтом). После отсоединения его, в отличие от других, оставляют без изоляции.
Теперь, если помимо демонтируемого светильника имеются и другие, можно включить свет, чтобы было удобно работать.

Откручиваем винты или фиксаторы, удерживающие прибор, и снимаем его с потолка.

Принцип действия

Принцип действия люминесцентных ламп

Опишем кратко схему взаимодействия стартера, балласта и светильника:

1. При подаче питания ток, проходя через ПРА, проходит через контакты стартера по вольфрамовым спиралям, раскаляя их и далее уходит в сторону нуля
2. Стартер оснащается парой контактов: подвижным и неподвижным. При поступлении тока подвижный контакт (биметаллический), нагреваясь, изменяет свою форму и соединяется с первым
3. При этом сила тока тут же значительно увеличивается до предела, ограничиваемого дросселем. Происходит разогревание электродов
4. Пластина стартера, напротив, начинает остывать и рассоединяет контакты. В этот момент происходит резкий скачек напряжения и пробивка электронами газа. При превращении ртути в пар источник света переходит в рабочий режим
5. Стартер в процессе уже не участвует – его контакты разомкнуты.

Многолетние цветы (ТОП-50 видов): садовый каталог для дачи с фото и названиями | Видео + Отзывы

Как переделать светильник дневного света в светодиодный — 2 легких способа

Если старый советский светильник с люминесцентными лампами дневного света типа ЛБ-40, ЛБ-80 вышел из строя, или вам надоело менять в нем стартера, утилизировать сами лампы (а просто так выкидывать их в мусорку уже давно нельзя), то его с легкостью можно переделать в светодиодный.

Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13. Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.

G- означает, что в качестве контактов используются штырьки

13 – это расстояние в миллиметрах между этими штырями

При этом вы получите:

экономию электроэнергии (в 2 раза)

меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)

отсутствие вибрации и противного звука дребезжания от балластного дросселя

Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

Светильники с электромагнитным ПРА

На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо

Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.

Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.

После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.

Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.

Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.

А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.

В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения. Самые распространенные размеры таких трубок:

300мм (используется в настольных светильниках)

600мм (на потолок для светильников типа Armstrong)

Схема подключения драйвера к светодиодам

Существует 3 вида подключения, рассмотрим на примере с 6 потребителями. Потери напряжения у них составляют 3 В, потребляемый ток 300 мА:

• последовательный;
• параллельный;
• последовательный по 2.

Основные виды схем:

На базе микросхемы. PT4115 имеет отдельный вывод для управления включением и выключением светодиодов. Используя этот вывод, можно легко получить диммируемый драйвер для светодиодного светильника

Диммируемый драйвер получается с помощью изменения уровня потенциала на выводе DIM (непрерывный режим работы драйвера), либо подавая на него импульсный сигнал нужной скважности (импульсный режим со стробоскопическим эффектом). В последнем случае максимальная частота следования импульсов — 50 кГц.

Плавное включение светодиодов, если между выводом DIM и «землей» включить конденсатор

Время выхода на максимальную яркость будет зависеть от емкости конденсатора, чем она больше, тем соответственно дольше будет разгораться светильник.

С регулятором яркости постоянным напряжением. Работает благодаря тому, что внутри микросхемы вывод DIM «подтянут» к шине 5 В через резистор сопротивлением 200 кОм. Когда ползунок потенциометра находится в крайнем верхнем положении, образуется делитель напряжения 200 + 200 кОм и на выводе DIM формируется потенциал 5/2 = 2.5 В, что соответствует 100 % яркости.

Без гальванической развязки. Проста и надежна. Делитель основан на емкостном сопротивлении. Электролитический конденсатор сглаживает пульсации после выпрямления. L7812 – сам стабилизатор.

Драйверы предназначены для сглаживания всех прыжков тока в электросистеме. К их выбору или самостоятельной сборке нужно подходить ответственно и только после просчета всех требуемых параметров. Схемы драйверов помогут выбрать нужный прибор и верно его установить.

Преимущества переделки

Это связано с тем, что для поджога паров ртути при небольшом напряжении в люминесцентной лампе необходимо создать на двух ее концах облака из электронов с помощью раскаленных нитей накала. Если всё сделано правильно, то он должен сразу загореться ярким и равномерным светом без миганий. Чтобы не попасть под опасное напряжение фазы , нужно выключить выключателем подачу напряжения и проверить с помощью индикатора, что на клеммной колодке, с помощью которой обычно подобные светильники подключаются к электросети, отсутствует фаза

Лампы светодиодные вместо люминесцентных Зайдя практически в любое офисное помещение, школу, детский сад или контору любого предприятия, можно обратить внимание на то, что освещение практически везде состоит из так называемых ламп дневного света, т

Светодиодные трубки распространяют свет вокруг себя во всех направлениях, поэтому не так важно сохранять правильное положение. Различают выносной и встраиваемый драйвер

Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения. Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника

Различают выносной и встраиваемый драйвер. Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения. Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника

В результате затрачивается меньше средств и усилий на монтаж ламп. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным. Как заменить люминесцентную лампу в светильнике на светодиодную без переделки

При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника. В результате затрачивается меньше средств и усилий на монтаж ламп. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным. Как заменить люминесцентную лампу в светильнике на светодиодную без переделки

Светодиодные лампы вместо люминесцентных: а стоит ли менять

Замена светильников Армстронг на светодиодные в большинстве случаев оправдана, поскольку LED-источники почти по набору параметров устаревшие аналоги превосходят. Для себя просчитайте первоначальные траты, сопоставьте параметры разных лампочек, пересчитайте экономию в долгосрочной перспективе в случае замены светодиодными лампами люминесцентных ламп 18 Вт.

Лампы дневного света Т8:

• вырабатывают до 10000 часов, обычно меньше;
• свет распространяют по разным направлениям, требуют наличия специальных отражателей;
• увеличивают яркость при включении по нарастающей;
• автомат защиты часто дает сбои в работе;
• люминесцентный поверхностный слой постепенно теряет свои качества, поток света уменьшается на треть довольно быстро;
• ртуть, колбу нужно грамотно утилизировать.

Лампы светодиодные Т8:

• служат до 50 тыс. часов (учитывайте число включений-выключений);
• дают направленный свет;
• сразу включаются ярко с полной отдачей светового потока;
• нет необходимости ставить драйвера или дроссели и стартеры;
• яркость теряется не больше 10% за каждый десяток тысяч часов;
• потребление энергии от сети минимальное;
• экологическая безопасность – 100%.

Светоотдача светодиодных ламп Т8 (при равном с люминесцентными потреблением энергии) имеют в разы больше, выходят из строя раньше положенного срока очень редко. При покупке вы получаете гарантию от завода-производителя либо поставщика. Возможность размещать внутри главной колбы разное число светодиодных элементов позволяет получать любую интенсивность света и любую цветовую температуру. Взвесив сильные и слабые стороны решения, можно сказать, что лампы светодиодные вместо люминесцентных в перспективе будут выгоднее. Недостаток один – светодиоды стоят дороже.

Светодиодные трубки ОгоньОК Т8-600

Для эффективной замены устаревших ламп, аналог люминесцентной лампы в 18 Вт. Данные светодиодные лампы имеют стандартный размер и подходят к любым осветительным приборам. Помимо низкого энергопотребления (6,5 Вт) в трубках отсутствует мерцание, поэтому они безопасны для зрения. Лампы изготовлены из ударопрочных безопасных материалов, их нельзя случайно разбить и ими пораниться.

Во включенном состоянии температура трубок всего на несколько градусов превышает температуру окружающей среды, поэтому ими невозможно обжечься. При внезапном перепаде напряжения, трубки продолжат работать. Все перечисленные характеристики позволяют использовать данные лампы в самых разных условиях, даже близких к экстремальным.

Преимущества:

• экономия электроэнергии по сравнению с люминесцентными лампами
• отсутствие вредных для глаз пульсаций
• не нуждается в специальной утилизации
• не бьется
• Не греется, не обжигает
• не содержит ртути и других вредных веществ
• устойчива к перепадам температуры и напряжения.

Технические характеристики:

Схема подключения светодиодных трубок Т8

1 декабря k-igor

Светодиодные трубки Т8 с каждым годом становятся более доступными. При новом строительстве можно использовать готовые светильники со светодиодными трубками Т8, а при реконструкции есть возможность модернизировать существующие люминесцентные.

В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8. Рассмотрим как подключаются светодиодные трубки.

Чтобы упростить замену люминесцентных ламп типа Т8 на светодиодные трубки Т8, производители сделали у светодиодных трубок такой же цоколь (G13) как и у люминесцентных, хоть и для включения светодиодных трубок требуется лишь 2 контакта, а не 4.

Пломбы, защитные голограммы, документы, все в безупречном виде. Дополнительное оборудование: таймеры для автоматического управления счетчиками, автоматы на 63А в корпусе 25А, дополнительные пульты.

NaPulte.com – счетчики с пультом.

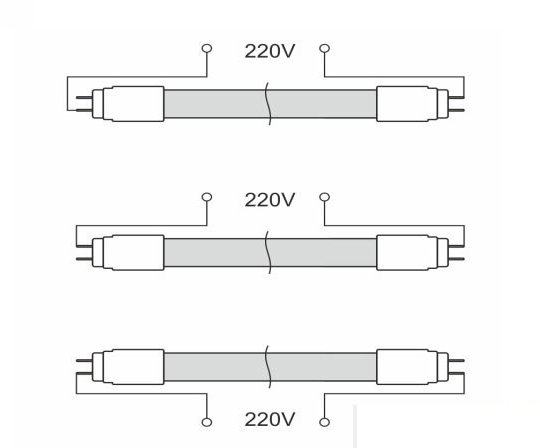

Схема подключения светодиодных трубок Т8 очень простая и ничем не отличается от схемы подключения обычной лампы накаливания.

Схема подключения светодиодных трубок Т8

Для включения светодиодной трубки достаточно подать напряжение на лампу не используя никаких дополнительных устройств. В отличие от люминесцентной лампы, светодиодной лампе не требуется пускорегулирующая аппаратура (ПРА).

Если у вас имеются люминесцентные светильники с лампами Т8, то после небольшой модернизации данные светильники возможно эксплуатировать со светодиодными трубками.

Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп представлена ниже:

Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп

Из существующего люминесцентного светильника необходимо извлечь стартер и закоротить дроссель, т.е. требуется обеспечить подачу напряжения напрямую на светодиодную лампу.

В любой момент возможно произвести обратную модернизацию и использовать те же люминесцентные лампы, не прибегая к существенным финансовым затратам.

Где купить светодиодную лампу – optogan.by доставит бесплатно. . Лучшие Игровые автоматы онлайн бесплатно и без регистрации.

Простые полезные советы

Устраняем неприятные запахи в помещении: При запахе табака или краски в помещении, помогает следующее действие. Для избавления можно расстелить влажные куски ткани, либо полотенец, либо расставить чашки с поваренной солью, которые впитают испарения быстро.

Чтобы гвозди были под рукой: Иногда мы берем гвозди или шурупы в рот, в карман или просто держим в руке. Гораздо лучше повесить на шею магнит. На нем они будут надежно держаться в любом количестве и руки и рот будут свободными

Привычные люминесцентные линейные (растровые) осветительные приборы, установленные практически во всех учреждениях, учебных заведениях и прочих общественных местах, морально устарели. Они требуют постоянного внимания, мерцают, издают шум и являются источником головной боли во всех смыслах. Кроме того, максимальный срок службы таких светильников, заявленный производителями, находится в пределах 14000-20000 тыс. часов, хотя на практике он гораздо меньше.

Это вынуждает владельцев помещений переходить на светодиодные лампы Т8, которые выпускаются в том же формфакторе и могут быть установлены без замены самих приборов, в старом светильнике. Следует учитывать, что подключение светодиодной лампы Т8 производится по собственной схеме, которую необходимо знать заранее.

Решить вопрос методом подбора вариантов в данном случае не просто невозможно, но и весьма опасно. Рассмотрим эти моменты по порядку.

Варианты схем подключения

С использованием электромагнитного баланса – ЭмПРА

Главный элемент электромагнитного баланса – дроссель (своеобразный клапан), его мощность должна быть равна мощности светильника. Клапан при замыкании электродов ограничивает ток, создает уровень вольтажа, требуемый для пробоя инертного газа, поддерживает уровень разряда.

Кроме дросселя к цепочке подсоединяется стартер (неоновый источник света), питающийся от электросети сети с переменным напряжением. Его предназначение – включение прибора освещения. Для погашения искр и повышения качества неонового импульса в пускатель устанавливается небольшой конденсатор.

Пускатель подключается к контактам осветительного прибора параллельно. К свободным контактам подсоединяется дроссель, к питающим контактам — конденсатор, защищающий от помех сети и компенсирующий реактивную мощность.

Работа схемы ЭмПРА:

• после включения ток поступает (через дроссель) на нить накаливания, потом уходит через пускатель;
• контакты стартера и нить разогреваются;
• ток после соединения контактов пускателя увеличивается до 3-х раз;
• резкий скачек ускоряет разогрев электродов;
• прибор загорается, контакты пускателя размыкаются.

Подключение светильников на 220 В

В отличие от стандартной лампы накаливания, светодиодный светильник требует питания только постоянным током. Поэтому чтобы подключить его от бытовой сети в 220В требуется специальный преобразовательный блок. Приборы, выпускаемые современными производителями, рассчитанные на такой номинал, имеют в своем составе преобразователь, поэтому их можно включать напрямую в розетку.

Существуют три способа, как подключить светодиодный светильники к бытовой сети в 220 В:

1. Последовательный.
2. Параллельный.
3. Лучевой.

У каждого из них есть свои особенности монтажа, плюсы и минусы в применении в различных условиях и технические параметры. Рассмотрим их подробно.

Последовательный

Последовательная схема подключения стандартных светодиодных ламп, предназначенных для сети в 220В, предполагает соединение всех светильников между собой одним проводником. Суть в том, что в начало этой цепочки подается фаза, а к ее концу – ноль. Таким способом она замыкается и каждый из приборов работает в общей системе.

Преимущество такого последовательного подключения заключается в возможности существенно сэкономить на проводке. Для соединения всех светильников требуется одножильный провод, а если в сети 220В используется заземление, то двухжильный, вместо трехжильного кабеля. Недостаток – если одна из люстр перегорит, выключится вся схема, и потребуется поиск вышедшего из строя элемента для его ремонта или замены.

Алгоритм последовательного подключения светодиодного светильника:

1. Выполнить монтаж светильников в соответствии с планом.
2. Подключить электроприборы освещения проводкой по последовательному способу.
3. Подвести жилу с фазой от выключателя к первой люстре.
4. Проложить и от распределительной коробки нулевой проводник к последнему осветительному прибору.
5. Проверить надежность и правильность всех соединений проводки, завершить установку электрооборудования.
6. Подключить напряжение сети 220В, проверить исправность приборов.

Фазный провод к выключателю и нулевой к последнему светильнику в схеме может подходить как напрямую от электрощитка, так и от ближайшей распределительной коробки.

При выборе последовательного метода следует учитывать общее распределение напряжения на каждый источник света. По этой причине в такую систему не ставят более шести светильников, так как яркость их будет значительно снижаться.

Параллельный

В отличие от вышеописанного случая, параллельная схема требует подключать к каждому светодиодному светильнику два проводника – фазу и ноль (или три, если есть заземление) от сети 220В. Недостатком этого способа является повышенный расход кабеля или провода. С другой стороны – каждый прибор освещения будет проявлять заявленную изготовителем световую силу.

Чтобы подключить светодиодный светильник по параллельной цепочке от 220В, нужно выполнять следующий ряд действий:

1. Выполнить установку всех осветительных приборов по ранее разработанной планировке.
2. Подвести к первому фонарю провод от выключателя с фазой, затем от этого проводника подвести к следующему и т. д. – до последнего.
3. Аналогичным образом от распределительной коробки нужно подключить нулевую жилу и, если есть, заземляющий проводник.
4. Фаза к выключателю и ноль и земля к светильникам подводятся либо от распредмодуля, либо от электрощитка.
5. Завершить монтажные процедуры, проверить правильность и надежность собранной электросхемы.
6. Включить сеть 220В и проверить работоспособность установленных приборов.

Если в одном помещении существует несколько функциональных областей, устанавливать светодиодные светильники лучше группами. Для этого необходимо подключить их через двух- или трехклавишный выключатель.

Лучевое подключение – это частная разновидность параллельной системы. Чтобы подключить светодиодные светильники этим способом, необходимо в центр расположения приборов (например, когда они размещены по периметру зала) подвести кабель. Далее от распредмодуля к каждой люстре или их группе подводится провод с фазой, нулем и, если требуется, землей.

В начале главного кабеля устанавливается выключатель для управления группой светильников. Если планируется управлять каждой из них отдельно, схема существенно усложняется – добавляются проводники, выключатели. В случае, когда необходимо менять яркость, время и цвет, в систему также можно монтировать диммеры.

Виды ламп

Светодиодные лампы классифицируются по нескольким параметрам, это: назначение, конструкция, тип цоколя.

По назначению, они бывают:

• Для административных и бытовых помещений – с разным типом цоколя и типом конструкции;
• Для подсветки и дизайнерских решений (светодиодные ленты);
• Для освещения проезжей части и пешеходных зон, а также освещения придомовых территорий;
• Для прожекторов различного предназначения;
• Для декоративных светильников.

По конструкции, светодиодные источники света подразделяются на:

• Общего предназначения – с различными видами цоколей;
• С направленным световым потоком – для установки в прожекторах и светильниках уличного освещения;
• Линейные модели – для установки взамен люминесцентных ламп;
• Платы с линзами – для замены в светильниках с ранее установленными лампами накаливания и люминесцентными лампами.

По типу цоколя, светодиодные лампы различаются как:

• Е27 и Е14 – стандартные цоколи, обычно используемые для вворачивания ламп накаливания;
• GU10 и GU5.3 – штырьковый разъем, с расстоянием между штырьками 10 и 5,3 мм соответственно;
• G13 – штырьковый разъем на светодиодных лампах линейных моделей, расстояние между штырьками 13 мм;
• GX53 – штырьковый разъем для встраиваемых светильников, расстояние между штырьками 53 мм.

Какой вариант выбрать

Светодиодные лампы t8 стали популярным источником света  по причине высокой экономичности данного решения по замене люминесцентного света на светодиодный. Сам корпус светильника остается неизменным. Еще один плюс этим лампам — простота замены в случае выхода из строя.

Мы все слышали, что светодиодный свет служит долго: 50 000–100 000 часов, то есть более 20 лет. К сожалению, для обычных бытовых случаев, да и случаев приобретения светодиодных светильников на предприятиях этот срок службы не достигаем.

Происходит как по пословице «скупой платит дважды». По факту приобретаются дешевые некачественные светодиодные источники света с мусорной схемой управления током и бросовыми светодиодами. В результате 2–3 года — это предельный срок службы таких устройств. А не достигаемая планка в 10–20 лет службы остается уделом тех, кто готов приобрести профессиональный качественный прибор. Например, цена на качественный аналог люминесцентного светильника 4 х 18 Вт не может быть меньше 2000–2500 рублей. И конечно же, следует иметь в виду, что дорого — это еще не гарантия, а возможно желание продавца заработать больше, продав некачественный товар.

Основные выводы

Замена люминесцентных приборов на более экономичные и долговечные светодиоды позволит сократить расходы на оплату электроэнергии, увеличить срок службы приборов и повысить уровень освещенности в помещениях. Для того, чтобы правильно выполнить замену, следует приобрести светильники с таким же цоколем и закоротить балластную группу, обеспечив прямое подключение к сети. Задача не представляет сложности и может быть выполнена людьми с минимальной подготовкой.

Предыдущая

Лампы и светильникиЧто лучше: Direct led или Edge led

Следующая

Лампы и светильникиКак правильно подключать светодиодную ленту к сети
