Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена

Принцип работы пускового реле

Несмотря на большое количество запатентованных продуктов от различных производителей, схемы работы холодильников и принципы действия пусковых реле практически одинаковы. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

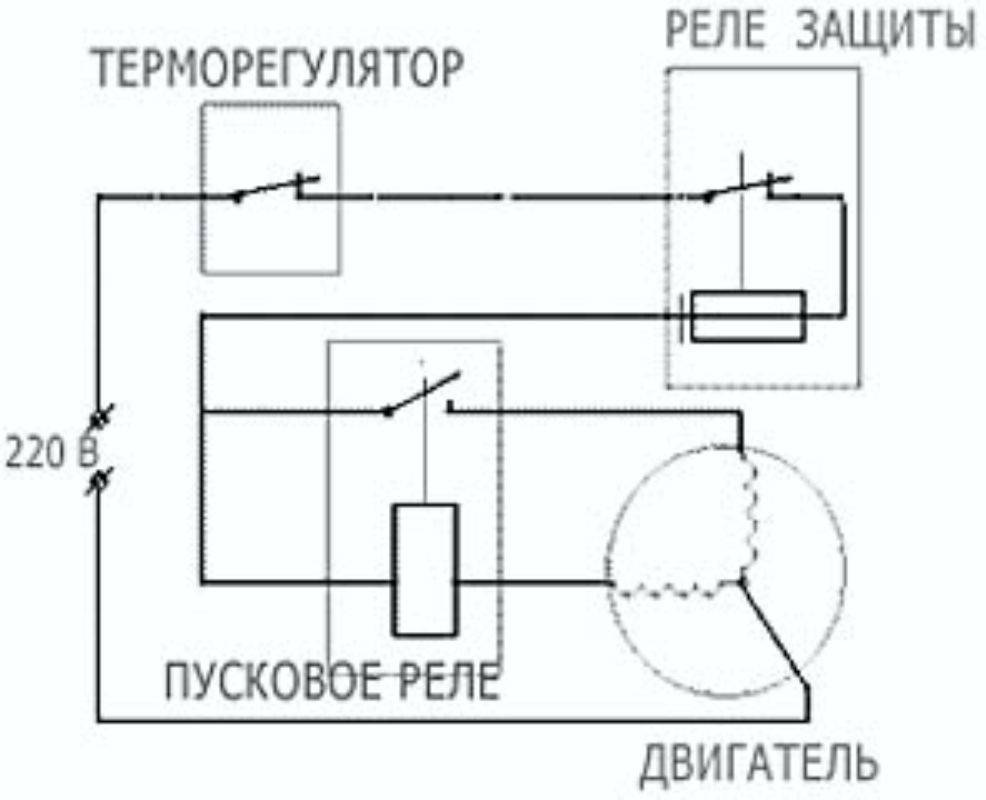

Схема устройства и подключение к компрессору

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.

Другой вход (условно – фаза) внутри устройства расщепляется на два:

• первый проходит напрямую на рабочую обмотку;
• второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Электрическая схема пускозащитного реле может иметь незначительные модификации в зависимости от производителя. На рисунке приведена схема подключения этого устройства в холодильнике Орск

Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Также это можно сделать при наличии символьных идентификаторов возле выходов:

• “S” – пусковая обмотка;
• “R” – рабочая обмотка;
• “C” – общий выход.

Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

Замыкание контактов посредством индукционной катушки

Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.

В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.

При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.

На крышке реле с индукционной катушкой есть стрелка “верх”, которая указывает правильное положение устройства в пространстве. Если его разместить по-другому, то не произойдет размыкание контактов под действием силы тяжести

Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.

Регулирование подачи тока позистором

Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.

В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.

По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.

Позистор имеет форму низкого цилиндра, поэтому профессиональные электрики его часто называют “таблеткой”

Сравнение линейных и инверторных типов

По режиму работы компрессоры разделяются на линейные и инверторные. В настоящее время всё больше холодильных установок выпускаются с инверторным компрессором. Линейные устройства работают в режиме циклического включения и отключения. После того как холодильник включили в сеть, датчик, расположенный в его камере, определяет температуру сравнивая с заданной. Компрессор включается и начинается процесс охлаждения.

После достижения требуемого значения компрессор отключается, а датчик продолжает следить за температурой. Как только она повышается, и выходит из заданного диапазона, компрессор запускается вновь.

Инверторные устройства работают по иному принципу. После включения агрегата и достижения в камере нужной температуры, он не выключается, а уменьшает обороты, поддерживая температурный режим постоянным.

В инверторном компрессоре нет мотора с вращающимся ротором. Компрессор осуществляет его работу сам: поршень производит движения под действием электромагнитного поля.

Главный недостаток линейных компрессоров повышенная нагрузка на электрическую сеть, что приводит к скачкам напряжения и повышенное энергопотребление, по сравнению с инверторными агрегатами. Шум от инверторного компрессора минимален, однако, он достаточно восприимчив к качеству питающей сети.

Как проверить электропроводку и подключить компрессор от старого холодильника без реле и схемы?

Многих интересует подключение компрессора именно без реле, и тут есть свои существенные нюансы, информацию о которых найти довольно сложно. Тут важна не столько схема, сколько принцип. Для начала нужно прозвонить общий вывод, который находится особняком, слева от остальных двух. Приставив клемму к общему выводу, нужно второй клеммой найти рабочую обмотку. Например, один выход показывает 14 ОМ, а второй показывает 37,9 ОМ. Какая же из этих обмоток является рабочей? Многие ошибочно утверждают, что рабочей обмоткой является та, которая показывает большее сопротивление. Но это в корне не верно.

Именно такое правило работает для компрессоров холодильников, и об этом нельзя забывать. Следующий обязательный подготовительный этап перед подключением – это проверка, не пробивает ли какая то из обмоток на корпус. Иначе может случиться так, что вы прикоснетесь к корпусу работающего приспособления, и вас ударит током. А это не исключено, ведь компрессор – не новый. Для проверки нужно левой клеммой прикоснуться к выходу обмотки, а правой – в любом месте к корпусу, точно так же протестировать и второй, и третий выход.  Только если прибор показал, что все три выхода надежны и не пробивают, можно подключать такой компрессор к рабочему устройству.

Следующий этап – с помощью клеммников нужно подключить компрессор со старого холодильного оборудования к напряжению. Сначала – на общий провод и на рабочий. А на пусковой напряжение будет подаваться кратковременным касанием оголенного провода

Но делать это нужно аккуратно и осторожно, чтобы не получить удар электротоком. При подаче напряжения, компрессор начинает гудеть, а когда коснемся пускового выхода, он включится и начнет дуть воздух

Оптимальное время работы – минут 10-15, за это время допускается некоторый нагрев корпуса агрегата, вплоть до 50 градусов, но больше допускать нельзя.

Вреден ли фреон из холодильника для человека

Неисправность компрессора: признаки

Довольно часто поломки холодильного оборудования происходят по причине неисправности компрессора. Чаще всего распознать эту проблему можно по следующим признакам:

• на стенках холодильника намерзают заметные глыбы льда (часто такое случается при отсутствии системы No Frost);
• при работе компрессора слышится громкий звук, но холодильник не морозит;
• при включении холодильника наблюдается сильная вибрация;
• компрессор не отключается;
• холодильник перемораживает продукты.

Система No Frost Для того, чтобы разобраться с проблемой, необходимо рассмотреть признаки поломки подробнее.

Таблица 2. Признаки поломки компрессора

Поломка	Причины
Компрессор функционирует, но не морозит	Причиной проблемы часто является утечка холодильного агента из-за неправильной перевозки агрегата. Кроме того, это происходит в случае неисправности ТЭНа.
Компрессор не перестает работать	Такая проблема возникает по следующим причинам: утечка холодильного агента; разгерметизация капиллярного трубопровода, из-за чего в системе произошел засор; резинка-уплотнитель рассохлась, повысилась температура внутри агрегата, из-за чего мотор начинает работать без остановки. Если в холодильнике имеется компрессор инверторного типа, то после набора нужной температуры, он все равно функционирует, но только минимальных оборотах.
Компрессор гудит, но не функционирует	Посторонний шум при работе компрессора часто возникает при наличии болтов, которые необходимо демонтировать после транспортировки. Тем не менее, это касается только новых устройств. Существуют и другие причины неисправности: деформация патрубка; поломка терморегулятора.
Компрессор холодильника включается, а затем сразу отключается	Выделяют следующие причины неисправностей: поломка пускового реле, которое отвечает за запуск мотора; обрыв внутренней намотки; обмотка пускового реле оборвалась и компрессор перегревается.

Видео – Неисправности компрессора

Возможные неисправности холодильника

Чтобы понять, почему холодильный бытовой прибор перестал работать, нужно прислушаться, как он гудит, проверить подключение. Некоторые неисправности в работе:

1. Гудение при включении, слышны щелчки, не морозит. Вероятно, неисправно реле, поэтому не включается компрессор.
2. Аппарат не морозит при нормальном звуке. Потрогайте кожух, если температура нагрева будет менее 65-70 градусов Цельсия, система негерметична.
3. Нет заморозки и слышен резкий скрежет. Это поломка компрессора.
4. Холодильник не отключается. Причина также может быть в поломке компрессора.
5. Аппарат сильно морозит. Неправильная регулировка термореле.

Если вы выявили, что проблема в компрессоре, попробуйте ее устранить.

Схемы подключения магнитного пускателя с катушкой на 220 В

Очагом шубы является не успевший стечь конденсат на улавливателе, а дальше процесс идет по нарастающей, пока инеем не обрастет вся камера. Измерив сопротивление, смотрим, где получилось наименьшее значение — это и будет рабочей обмоткой. Под ней имеется два болта чуть разных размеров.
Вдруг ПК неисправен и пусковая обмотка запитана постоянно, включается в работу защитное реле: его обмотка нагревается током пусковой обмотки, биметаллическая пластина выгибается и размыкает общую цепь питания.
Но относительно уплотнений можно дать общие рекомендации. О рабочем конденсаторе От компрессора холодильника No Frost требуется еще больший избыток мощности, чем для плачущего холодильника.
Если нужно, подключаем также к фланцам разгрузочный и предохранительный клапан. Подключить к контактам прессостата цепь регулирования электродвигателем.
Сумма по тем временам, до Великой Депрессии, отчаянно огромная.
Для двигателя с тремя фазами не следует использовать реле к компрессору на вольт, потому как одна фаза не сможет выключаться от нагрузки.
Теперь перейдем непосредственно к схеме подключения компрессора холодильника.
Как подключить компрессор от холодильника без пускового реле

Как расклинить компрессор холодильника

Первый способ расклинивания компрессора холодильника

Пи устранении заклинивания компрессора при помощи данного приспособления напряжение на обмотки электродвигателя подают кратковременно на 3-5 секунд. Затем повторяют это через 20-30 секунд.

Расклинивающий эффект возникает в результате того, что при подаче тока через диоды на валу электродвигателя возникает знакопеременный вращающий момент. Ротор двигателя начинает вибрировать с частотой 50Гц, вибрация через механику передается на заклиненные элементы компрессора и освобождает их.

Также возможно использование и одного диода вместо двух, расклинивающий эффект будет примерно тот же. Включается он в цепь пусковой обмотки, рабочая обмотка непосредственно подключается к сети, а не через диод.

Расклинивание компрессоров при помощи данного приспособления значительно эффективнее, чем просто подача на электродвигатель более высокого напряжения.

Действие данного устройства при расклинивании компрессоров можно усилить, если подключать его через повышающий трансформатор 1 : 1,2…1,5. Мощность трансформатора — не ниже 50Вт.

Подключение расклинивающего устройства можно осуществить, используя разъем от защитного устройства компрессоров старых моделей холодильников (которые еще без РКТ). Либо с помощью небольших изолированных зажимов. Используемые в расклинивающем приспособлении диоды должны иметь допустимое обратное напряжение не ниже 400В и допустимый прямой ток 10А. Такими характеристиками обладают, например Д246, Д247, Д232А, КД203А (В,Д).

Второй способ, как расклинить компрессор холодильника

Операция проводится при расклинивании мотор-компрессора, заклинившего из-за пониженного напряжения питающей электросети. Если мотор-компрессор неисправен, данная мера не будет эффективной.

Подключение мотора к сети производится через два диода. Можно использовать любые диоды, рассчитанные на напряжение не менее 400 вольт и тока не менее 10 ампер. Подойдут следующие диоды: Д-232А, Д-233, Д-246, Д-247, КД-203А, КД-206А.

Диоды подключаются к обмоткам мотора по следующей схеме:

Один провод сетевого шнура подключается к общему выводу обмоток мотор-компрессора. На компрессорах марок СК и КВ (моторах производства «Минск-Атлант» и «Красноярского завода холодильников») общий вывод расположен выше остальных.

К проводу сетевого шнура подсоединяется дополнительный провод. Далее к проводам подсоединяются диоды, а вся сборка – к мотор-компрессору, как показано на схеме ниже.

Третий способ, как снять клин компрессора холодильника

Для того чтобы запускать заклиненные двигатели, нам понадобится обыкновенный двухжильный провод, способный проводить 220 Вольт, с вилкой для бытовой розетки на одном конце и двумя контактами на другой.

Один контакт следует вставить на общую точку, второй – на точку рабочей обмотки. Нам понадобится устройство способное замыкать контакты, чаще всего применяют обыкновенную отвертку (отвертка будет работать вместо пускового реле). Отверткой соединяем контакты рабочей и пусковой обмотки, после этого конструкцию следует включить в розетку. После этого устройство начинает работать. Если в таких случаях он не запускается, значит либо неисправен мотор, либо кабель 220 В.

Бывает так, что обмотки обгоревшие, либо компрессор попросту оказывается заклинившим. И тогда ситуация несколько иная.

Назначение

После запуска двигателя компрессора в ресивере начинает повышаться давление.

Если ползунок реостата возбуждения R передвигать, то в цепь обмотки ШОВ будет вводиться резистор. Наличие свободного разъёма позволяет устанавливать контрольный манометр в месте, удобном пользователю. Контролируя давление по манометру, выставить необходимые значения.

Другие названия — телепрессостат и прессостат. Для этого вам придётся: Отсоединить от контактов проводку; Перекусить трубки мотора, соединяющие его с другими деталями; Изображение 4 — перекусывание трубки мотора Открутить крепежные болты и вынуть из кожуха; Отсоединить реле, посредством выкручивания винтов; Изображение 5 — отсоединение реле Далее нужно измерить сопротивление между контактами; Приложив щупы тестера к выходным контактам, в норме вы должны получить ОМ в зависимости от модели двигателя и холодильника. Рабочая система — это пружины разного уровня жесткости, которые реагируют на изменение давления.

Также могут присутствовать и другие вспомогательные механизмы, требующие включения: предохранительный или клапан разгрузки. Виды прессостатных устройств Вариаций исполнения компрессорного блока автоматики всего две. С помощью реле появляется возможность автоматической работы с поддержанием требуемого уровня компрессии в приемнике.

Рекомендуем: Как починить воздушную проводку

Воздушный компрессор из автодеталей

Она является самым крупным поставщиком на территории СНГ. Схема автоматизированного управления электрокомпрессором Второй контакт РВ1 через 15 с включает сигнальное реле Р2, его замкнувшийся контакт может вызвать срабатывание тревожной сигнализации, но к этому времени насос, навешенный на компрессор, успевает создать нужное давление в системе смазки, и реле давления масла РДМ размыкается, обрывая цепь тревожной сигнализации. Схема управления электроприводом пожарно-балластного насоса При подаче питания на схему, еще до начала работы двигателя, срабатывают электромагнитные реле времени РУ1, РУ2, РУ3 реле ускорения. Данный показатель обязан быть меньше номинального давления нагнетателя воздуха.

Обычно величину разности устанавливают в 1, бара. Если произойдет сбой в работе реле, и уровень сжатия в ресивере поднимется до критических значений, то во избежание аварии сработает предохранительный клапан, сбросив воздух.

Повторный пуск кнопкой КнП возможен при замкнутом в ее цепи контакте Rв, что соответствует положению ползунка Rв справа. В качестве действующей системы выступают пружинные механизмы с различной степенью жесткости, воспроизводящие реакцию на колебания в узле давления воздуха.

Если объектом сбоя работы был найден прессостат, профессионал будет настаивать на замене прибора. К тому же, в системе будет значительным и перепад давлений. Устанавливают контрольный манометр если в нём нет необходимости, то резьбовой вход также заглушают. Компрессор не может набрать обороты РЕМОНТ плохой старт FORTE VFL-50

Схема компрессора холодильника простыми словами

Подключение по инструкции

Электродвигатель для привода насоса оснащается двойной обмоткой возбуждения. При старте оборудования требуется повышенная мощность, поэтому нагрузка осуществляется на пусковую обмотку, что обеспечивает снижение энергопотребления. Кроме электродвигателя в конструкции компрессора предусмотрены дополнительные реле, поддерживающие требуемый температурный режим, они расположены на внешней стороне компрессора.

Рассмотрим более подробно схему компрессора холодильника Атлант:

Большая часть компрессоров современных холодильников поршневые. Он состоит из: кожуха мотора-компрессора, крышки кожуха, самого мотора-компрессора, статора, болта крепления статора, поршня, цилиндра, корпуса компрессора, коленчатый вал, клапанной плиты, кривошпильной шейки вала, коренной шейки вала, ползуна кулисы, обоймы кулисы, нагнетательной трубки, шпильки подвески, пружины подвески, кронштейна подвески, подшипника вала и ротора.

Принцип работы

моторчик приводит в движение коленчатый вал, который находится в корпусе компрессора. С вращательным движением вала, начинает работать поршень, выполняя возвратно-поступательные движения, он откачивает хладагент и посылает его в конденсатор. После этого газ через всасывающий клапан попадает в камеру, который открывается при создании разрежения.

Для подключения компрессора необходимо разобраться в схеме подключения реле. Холодильник бренда Атлант обладает пускозащитным механизмом, содержащим пусковую катушку. Пускозащитное реле может быть индукционным, электромагнитным или тепловым. Наиболее современным вариантом признано устройство первого типа.

Функция работы реле состоит в том, что оно запускает двигатель, переключая подачу тока в зависимости от режима работы. При поломке или отсутствии реле нормальный пуск мотора невозможен, так как оно обеспечивает защиту обмоток электродвигателя.

нагреватель биметаллической пластины;

В итоге к реле подключено 4 шнура – 2 от конденсатора, и 2 от вилки. После этого подключаем реле непосредственно к компрессору, и включаем вилку в розетку.

Так можно проверить исправность компрессора. С одной стороны подключено реле, с другой – есть 3 трубки. Включив компрессор в розетку, из одной трубки должен пойти воздух, в другие он должен всасываться.

Схема термореле

Терморегулятор в холодильной установке играет роль устройства, поддерживающего работу в заданном температурном режиме путем периодического включения и отключения компрессора. На современном этапе применяется 2 вида термореле:

Механические устройства используются в старых холодильниках, а также у таких современных производителей, как Indesit, Stinol, Atlant.

Схема механического терморегулятора

Данное устройство манометрического вида. Сильфон и его трубка (запаянная гофрированная металлическая емкость) заполнены фреоном либо хлорметилом, находящимся в виде пара. Давление рабочей среды прямо пропорционально изменяется при изменении температуры. В конце трубки фреон находится в жидком состоянии и прижимается к испарителю.

При увеличении температурного показателя, возрастает давление сильфона на пружину, срабатывает рычаг, контакт замыкается. При уменьшении температуры все происходит наоборот. Режим размыкания контакта зависит от усилия пружины, которое регулируется ручкой управления.

Электронные термостаты используются в холодильниках таких производителей, как Samsung, Beko, LG.

Механические термореле в своей работе опираются на температуру в испарителе, а электронные собратья – на температуру воздуха в камере. Положительным моментом электронных моделей является возможность индикации температуры (то есть человек может визуально оценить работу термостата) и меньшая погрешность.

Схема электронного термостата

Регулятором температуры в данной схеме служит термодатчик LM335. Устройство является стабилитроном, чувствительным к изменениям температуры. Климат в камере холодильника регулируется переменным сопротивлением R4. При повышении температуры воздуха на выходе компаратора TLC271 появляется сигнал, открывающий транзистор KT3102, который запускает холодильник. Соответственно при понижении температуры, на выходе компаратора появляется ноль, компрессор выключается.

Воздушный компрессор из деталей холодильника и огнетушителя

На рисунке приведена схема подключения этого устройства в холодильнике Орск Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Замена компрессора — трудоемкая и сложная работа, поэтому если вы все таки решили заменить компрессор своими руками, вам следует запастись не только нужным инструментом, и не дюжим терпением.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов.

Благодаря этому можно подключить на компрессор дополнительные детали, к примеру, манометр или предохранительный клапан. А дальше смотрите: самому соображать или звать того, кто на этом собаку съел и котом закусил. Полезная информация.

Рекомендованные сообщения

Все нормально, но компрессор слишком шумит, чувствуется вибрация корпуса. При избыточном давлении подачу воздуха следует прекратить, чтобы емкость не разорвало.

Завершаем ремонт путем консервирования трубок посредством пережатия, снимаем муфту, запаиваем патрубок. Температура кипения воды действительно градусов. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается. Новую взамен лопнувшей или ослабшей можно сделать из обломка часовой пружины или пружинной стали, толкатель сильфона давит очень сильно. Запуск компрессора продолжается более с или происходит не с первой попытки.

Техника безопасности: важнейший элемент ремонта

Самостоятельный ремонт возможен в отдельных случаях, но какой-либо особой квалификации не требует. Но скажите по-правде, 10 баксов за пинок ногой — не многовато ли? Компания была создана в начале х голов в Белоруссии в городе Минске. Для соединения с нагнетательным прибором понадобятся шланги, которые можно приобрести в магазине автозапчастей. Реле используют в управлении поршневым компрессором, чтобы сохранять в ресивере нужное рабочее давление воздуха.

Улавливатель помещают на задней стенке камеры на пути подъема вверх менее холодного воздуха. Это обуславливается необходимостью поглощения тепловых волн. На самом деле они задействованы и нужны для холодильников с капельной саморазморозкой, т. Установить крышку, два задних упора. Более того, преднамеренная, тщательно спланированная и организованная коммерчески направленная ложь. Как работает компрессор для холодильника.

Кухня в современном доме немыслима без холодильного шкафа, неожиданная поломка которого доставит хозяевам массу проблем. Чтобы быстро оценить ситуацию, выясним, как запустить компрессор от холодильника без пускового реле.

Как заменить

Замена реле в холодильнике проводится в сервисном центре или самостоятельно в домашних условиях. Для проведения работы требуется тестер и отвертка, которой выполняется демонтаж элемента.

Как снять

Самостоятельно снять устройство можно с учетом нижеприведенных моментов:

• Перед проведением любых работ устройство должно быть отключено от сети, после чего нужно подождать некоторое время для обесточивания всей системы.
• Тип РТП снимается путем простого отсоединения контактов. Реле на холодильник для пуска двигателя часто устанавливается без изоляции контактов, что становится причиной появления окиси на контактах. Поэтому могут возникнуть проблемы с демонтажем.
• Заменить устройство можно с учетом того, каким образом оно крепится. Применяются заклепки, винты и защелки. Выкрутить винты можно отверткой, защелки отжимаются.

Тип применяемого метода крепления во многом зависит от модели холодильника. Заменить механизм можно самостоятельно только путем подбора реле с учетом характеристик оборудования.

Какое реле выбрать и сколько стоит деталь

Проведя проверку механизма, часто можно обнаружить, что нужно провести его полную замену. Пусковое реле холодильника выбирается с учетом нижеприведенных моментов:

• Технических характеристик, которые указываются в инструкции по эксплуатации.
• По параметрам установленного двигателя.
• Механизм продается по различной цене: от 500 до 3000 рублей.

Производители указывают то, какие должны устанавливаться механизмы.

Как подключить

Подключить к компрессору можно самостоятельно. Работа проводится по следующей схеме:

1. Вынимается вилка из розетки.
2. Вывинчиваются винты, которые крепят мотор.
3. Панель снимается и отодвигается.
4. Защелки механизма отжимаются.
5. Неисправная деталь удаляется.
6. Отсоединяются контакты. Схема реле может существенно отличаться, поэтому рекомендуется провести маркировку проводов.

После этого проводится установка исправного устройства. Сложная схема подключения предусматривает подключение дополнительных проводов, за счет которых осуществляется управление устройством.

Если холодильник работает не стабильно и проверяли реле, есть вероятность выхода из строя одного из важных узлов. Невысокая стоимость механизма позволяет заменить его быстро и без существенных затрат. На момент установки нового устройства нужно быть аккуратным, так как неправильное подключение может привести к неисправности.

Как подключить без конденсатора и реле

В современных холодильниках конденсатор не используется. В старых моделях он нужен для изменения формы хладагента с газообразной на жидкостную. Без конденсатора запрещена длительная работа холодильного оборудования, поэтому двигатель без этой детали можно запустить, но лишь в диагностических целях. Перед тем как подключить компрессор холодильника, потребуется демонтировать, то есть выпаять, конденсатор. Пуск электродвигателя в этом случае осуществляется через штатное реле.

Если этого не произошло, проблема может быть в реле, либо мотор неисправен. Проверить это предположение можно, если подать ток на обмотку электродвигателя напрямую. Для этого потребуется с помощью соединительных клемм подключить к обеим обмоткам медный провод с вилкой питания на конце.

Конструкция пускозащитного реле

Пускозащитное реле напоминает внешним видом таблетку или неопределенной формы. Это такой маленький элемент, находящийся непосредственно возле черного бочкообразного корпуса компрессора. Не задумывались, почему такой цвет сажи выбран окраской сердца холодильника?

Ответ прост: черный поглощает тепло, но также хорошо и излучает. В какую сторону движется процесс, определяет направление перепада температур компрессора и окружающей среды. Когда мотор горячий, то черный корпус отдает тепло воздуху. Кроме того неподалеку присутствует вентилятор, создающий принудительное охлаждение компрессора.

Схема коммутации пускозащитного реле холодильника:

Два входа:

1. Фаза 220 В.
2. Земля.

Три выхода:

1. Пусковая обмотка асинхронного двигателя компрессора.
2. Рабочая обмотка асинхронного двигателя компрессора.
3. Земля.

Обычно узнать, что и куда подключается, можно по цвету проводов

В любом случае ремонт следует проводить осторожно. Землю компрессора проще узнать, если соскоблить чуть-чуть краски с корпуса, прозвонить три контакта

Но этот метод оставляется напоследок, когда остальные не помогли.

Индукционные пускозащитные реле ДХР крепятся на неподвижную раму и работают в паре с компрессорами ДХМ. После обозначения может идти цифра, которая одинакова у обоих устройств. Различие конструкций в рабочем напряжении и токах срабатывания и отпускания. Для ускорения разрыва цепи при перегреве за биметаллической пластиной расположен магнит. Если металл попадает в поле действия, то срабатывание системы ускоряется. Магнит служит и для того, чтобы удержать биметаллическую пластину с разомкнутым контактом чуть дольше, чем нужно для нормализации температуры. Это дополнительная защитная мера.

Индукционное реле компрессора холодильника РТП отличается тем, что может находиться и на проводе. Не обязательно крепить к раме. Работа ведется с компрессорами ДХМ 3 и 5. Отличие от ДХР в несколько меньшем токе срабатывания. Это позволит надежнее защитить компрессор. Ток отпускания такой же. Умельцы используют холодильные компрессоры, изготавливая аппараты высокого давления, ресиверы. Накачивают шины, используют пневматическое оборудование.

Прежде чем купить реле для холодильника, убедитесь, что изделие соответствует типу компрессора. Затем элемент необходимо правильно установить. Лучше брать именно ту марку, которая имелась до ремонта. Если реле холодильника Бирюса оснащена типом РТК, лучше такое и брать, несмотря на то, что для двигателя ДХМ подойдут также и РТП, и ДХР. Совместимость устройств помогут определить справочные таблицы. Указывают необходимые технические сведения.

Холодильник, как и любая бытовая техника, со временем может поломаться или просто устареть. Как показывает практика, второй вариант свойственен устройствам, которые в эксплуатации находятся двадцать и более лет. Но расстраиваться не стоит. Это повод приобрести новое современное оборудование. Оно отличается своими функциональными способностями в лучшую сторону. Поэтому такая замена будет вам только на руку.

Прежде чем выбрасывать холодильник, который пришел в негодность, проведите оценку работоспособности его отдельных деталей. Даже если произошла утечка фреона, и ремонт выполнить невозможно, то некоторые его агрегаты еще имеют ценность. Например, компрессор. Как показывает практика, его можно использовать не только в холодильнике, но и для решения многих других задач: накачать воздухом колеса, изготовить самодельный аппарат для покраски.
