Изгиб большой толщины
Если надо сделать гнутую деталь из фанеры толщиной от 1,5 до 2,2 см, то чаще всего используется способ надрезания ее поверхности при помощи фрезы. Глубина такого прореза не должна превышать половины толщины листа применяемого материала. Она должна достигать слоя с противоположным направлением, но не углубляться в него, иначе произойдет раскол листа. Ширина прорези может быть разной. Возможно получение эффекта, когда угол сгиба с одной стороны детали будет больше, чем с другой. Этот метод можно использовать для создания стенок лодки.
Не нужно замачивать фанеру в слишком горячей воде – она может расслоиться.
Заготовку сгибают на нужный угол и зажимают в форме. Сверху наклеивают полоску шпона. Клей сохнет 24 часа. Сам процесс склеивания можно выполнять как пропилами внутрь, так и наружу – на жесткость детали это не влияет. Просто во втором случае образуются пустоты.
Еще один способ получения деталей из толстой фанеры – склеивание. При этом методе заготовку изогнутой формы вырезают с припуском в 2-6 мм из тонкого материала – это выкройка. Ее накладывают на лист так, чтобы в готовом изделии чередовались направления шпона для получения нужной жесткости и пластичности. Слои фанеры надо склеить между собой эпоксидным составом и зажать заготовку струбцинами на 24 часа – это придаст нужную форму. Когда деталь полностью высохнет, ее надо отшлифовать и сточить неровности по краям.
Для получения высококачественной детали важно выполнить следующие рекомендации:
- радиус изгиба поперек волокна древесины должен быть намного меньшим, чем вдоль него;
- для хранения полученных деталей влажность в комнате не должна превышать 9-11%;
- замоченные в горячей воде или пропаренные заготовки согнуть надо, пока они еще теплые.
https://youtube.com/watch?v=sLAxwyq_QCc
Для получения очень сложных гнутых конструкций лучше всего обратиться в специальные фирмы – у них есть для такой работы нужное оборудование.
Процесс выполнения изгиба фанеры
Суть метода заключается в том, чтобы сделать на сгибаемой заготовке множество несквозных надпилов с небольшим шагом, чтобы ослабить ее по месту изгиба. В результате деталь легко согнется по пропиленной области, и если заполнить разрезы клеем, то после высыхания она такой и останется. Суть процесса не сложная, главное правильно рассчитать шаг выполнения пропилов и их количество, чтобы получить именно тот радиус изгиба, что нужен. Проделать это можно на различном оборудовании.
При наличии торцовочной пилы с протяжкой, можно пилить заготовку с ее помощью, конечно если ширина детали соответствует возможностям инструмента. При работе с фанерой глубина пиления регулируется таким образом, чтобы разрезать все слои шпона кроме последнего.
После в пропилы вливается клей, и заготовка из фанеры сгибается.

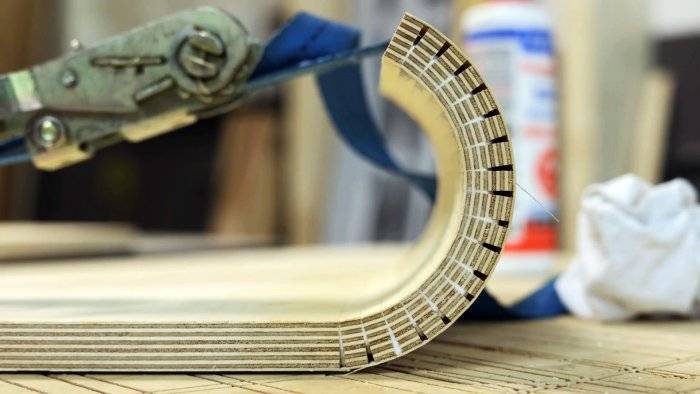

В таком положении ее нужно зафиксировать. Это делается стяжным ремнем. Выступающий клей следует сразу же убрать.
Аналогично можно выполнить пропилы на распиловочном столе. Настольная циркулярка должна быть оборудована торцовочной кареткой.
Метод сработает и при использовании ручной циркулярной пилы с применением ровной направляющей. Главное добиться параллельности пропилов, и чтобы отступ между ними был одинаковым.
Лучше всего гнется многослойная фанера. Сухая доска из твердого массива склонна к растрескиванию, даже если ее ослабить пропилами, так что с ней этот метод может не сработать.
Количество надпилов для определенного радиуса изгиба лучше определить опытным путем на ненужном обрезке этого же материала. Все зависит от толщины фанеры и ширины оставляемых диском пропилов. Здесь правило простое – чем круче дуга, тем чаще нужны надпилы, и чем она длиннее, тем их требуется больше.
И напоследок можно оценить прочность такого изгиба в зависимости от того, каким клеем скреплена заготовка – столярным или полиуретановым. Силовые испытания показали, что в данном случае держит все же лучше столярный.
Как согнуть фанеру в домашних условиях.
Как согнуть фанеру – в столярном цеху, в домашних условиях
Существует четыре способа как согнуть фанеру в домашних условиях и каждый из них хорош по своему! Но я выделяю всего один из них, так как остальные предполагают массу манипуляций. Мы о данном способе как согнуть фанеру поговорим в первую очередь, но для начала давайте я их вам представлю:
- Согнуть фанеру при помощи стяжного ремня;
- Согнуть фанеру распарив её;
- Согнуть фанеру сделав надрезы;
- Сделать фанеру рельефной склеивая её части;
Как согнуть фанеру при помощи стяжного ремня.
Мне, если быть честным, таким способом по душе гнуть фанеру толщиною в 2 сантиметра, а остальную толщину наращивать дополнительными листами, просто приклеивая к первому согласно его заданным параметрам. Видите ли, фанера толщиною в 2 см. не такой плотности как мне нужна, а вот 3-4 см фанеры, это уже знаете ли – не “калям-балям”. На этот счёт, как согнуть фанеру при помощи стяжного ремня, есть интересное видео, которое находится в конце материала. Так что тем кто хочет посмотреть в живую как происходит весь процесс сгибания, листаем вниз! А я немного расскажу что там к чему.
Для сгибания фанеры парень приготовил стяжной ремень, соорудил специальные деревяшки которые благодаря своему способу крепления образовывают паз, который с лёгкостью одевается на фанеру. Сам же стяжной ремень надевается на данное приспособление. Это сделано для того, что бы не повредить лист фанеры.
Если вы могли заметить, специалист чем-то намазывает фанеру, это дорогие мои – грунтовка глубокого проникновения*. Ею нужно тщательно пропитать лист с одной стороны, именно стой, в которую вы его будите гнуть. После чего фанеру, при помощи ремня, нужно гнуть до нужных параметров. На видео изгиб дополнительно фиксируют, для того что бы фанеру не покрутило в момент высыхания. Ну вот собственно и весь способ.
Согнуть фанеру в домашних условиях при помощи распаривания или замачивания.
Метод распаривания или замачивания, как мы могли понять раньше, отлично подходит для фанеры марки ФКФ (влагостойкой), а замачивания для ФК. В домашних условиях согнуть влагостойкий лист фанеры не так-то просто, нежели на предприятии, где есть специальное оборудование: паровые шкафы, пресса и сушилки, но возможно и для этого нам понадобятся некоторые бытовые приборы:
- Это может быть ёмкость с водой, которую будем нагревать, от чего будет выделятся нужный нам пар;
- Подойдут озонаторы;
Сам процесс довольно не хитрый и отлично показан на картинке ниже!
Самый важный нюанс в этом во всём, это то, что нужно соорудить специальное лекало, по которому мы согнём нашу фанеру и закрепим на нём
Лекало делаем согласно наших характеристик.
Тут ещё важно время на протяжении которого мы будем “парить” или замачивать фанеру. В этом нам поможет таблица, которую я вам представлю вам ниже в спойлере
Согнуть лист фанеры сделав подрезы.
Данным способом, в основном, сгибают листы фанеры толщиною от 22 мм. Прежде чем сделать подрез на фанере при помощи фрезы, нужно задать разметку, в предполагаемых местах сгибания. Но как показывает практика, чем чаще, тем лучше. Глубина прорезания должна быть не больше половины листа и заканчиваться на шпоне который расположен в противоположном направлении. Что мы можем увидеть непосредственно в месте подреза или с боку листа. Это очень тонкий технологический процесс, так что нужно будет набить руку. А иначе лист фанеры, когда вы его попытаетесь согнуть, попросту лопнет. Данный способ отлично подходит для устройства фанеры в арки, какие-либо рельефные места на стене! Подрезы после установки фанеры на своё законное место закрывают при помощи шпаклёвки по дереву, подобранную по цвету в такт краски всего изделия.
Сделать фанеру изогнутой используя клей. (Методом наращивания).
Ну этим способом гнуть фанеру само просто. Тут по сути и гнуть то нечего! Сам по себе он предполагает использование тонкослойной фанеры друг к дружке которую, нужно будет клеить под средством клея. Клей выбираем на какой угодно основе, лучше конечно по дереву. А так, а бы держалось и связывало одно с другим! Ну а вообще, советую вам присмотреться к новой гнущейся фанере Woodskin*. Довольно интересно сделан сам материал: отполирован, полотно собрано из мелких четырёх угольников по виду напоминающие кожу крокодила, гнётся как хочешь и не требует дополнительной внешней отделки.

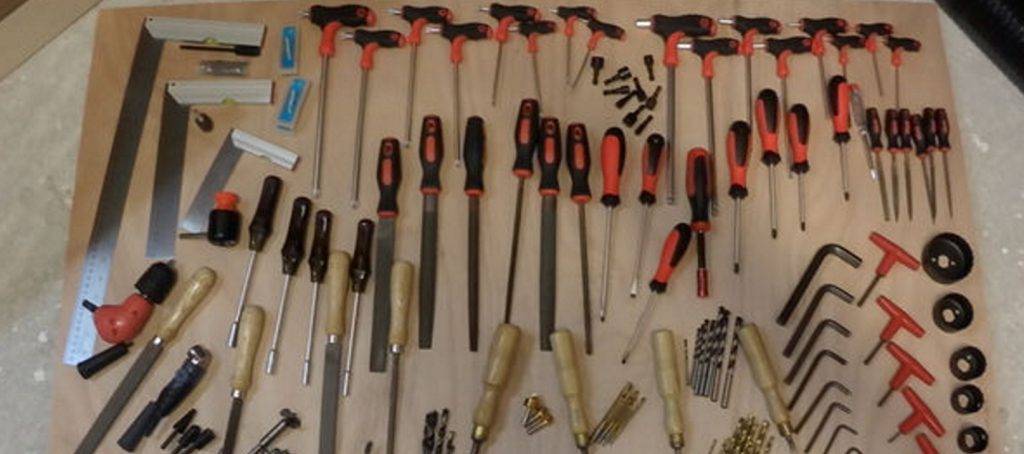

Необходимые инструменты и оборудование
Как всегда, не получится обойтись без качественной оснастки и инструмента. Поскольку основная технология предполагает размягчение листа, его формование, а затем и высыхание в обездвиженном положении с принятием формы, то для сгибания нужен как минимум набор струбцин. В идеале их должно быть не менее дюжины, но сгибать фанеру можно и поэтапно, переставляя крепёж.
В таком случае по каждой линии поперёк изгиба заготовка фиксируется в трёх местах: в самой высшей точке радиуса и по краям. Иначе говоря, при должном усердии можно обойтись и шестью струбцинами, но учтите, что точность соблюдения размеров готовой детали может оказаться существенно ниже требуемой.
Гибка фанеры почти всегда ведётся по шаблонам. Исключение составляют листы произвольного радиуса, которые предварительно сгибают перед обшивкой каркасных конструкций. Для подступенков лестниц, стульев, кресел и прочих предметов мебели форма гнутых деталей заведомо известна с высокой точностью. Поэтому сначала требуется изготовить пространственную фигуру, к которой размягченный лист будет крепиться на время высыхания и принятия требуемой формы.
Существует достаточно много разновидностей оборудования, обеспечивающих технологичное распаривание или размачивание клея. Влажность и температуру нужно держать в допустимых пределах, иначе клей может необратимо потерять свои прочностные свойства. В домашних условиях и для разовых работ можно использовать калориферные нагреватели или плёнки для тёплого пола. Смачивание лучше выполнять не напрямую, а через гигроскопичный материал, способный накапливать и постепенно отдавать влагу, например через поролон, конопляную мешковину или войлок. Также не будут лишними все доступные приспособления для регулируемого стягивания и сжатия, такие как строповочные ремни или ручные домкраты.
Сложные конструкции из фанеры
Сложные фигуры из фанеры
Одна из сложных конструкций, которую можно выполнить из фанеры, это арка.
Любым из вышеперечисленных методов вы можете осуществить изгиб фанеры. Если вы решили воспользоваться методом замачивания, то предварительно вам следует позаботиться о шаблоне. Зафиксировав деталь на шаблоне, вам точно не придется заново все переделывать. Сделать такой шаблон проще простого. Для этого берете рейку такой же длины как и длин детали. Затем из ДСП вырезаете несколько фрагментов и закрепляете их рейками. Количество таких фрагментов напрямую будет зависеть от длины изгибаемого листа. Потом на уже готовом каркасе фанерную слоенку закрепляете саморезами и ждете полного ее высыхания.
Гнутоклееная фанера: что это такое и для чего используется
Еще одним вариантом изготовления гнутой фанеры является технология склеивания тонких фрагментов – вместо того, чтобы изгибать толстый лист, вы гнете тонкие фанерки, после чего склеиваете их друг с другом, добиваясь необходимой толщины материала. Это и есть гнутоклееная фанера – по мнению многих умельцев, это оптимальный вариант для самостоятельного изготовления радиальных изделий из этого материала. Да, гнуть тонкие листы не сложно, но…
- Нужен точный шаблон. Каждое изделие в аккурат должно ложиться в предыдущее.
Нужно приспособление для сильного сжатия склеиваемых частей изделия, причем это приспособление должно оказывать одинаковое давление по всей склеиваемой поверхности. Говоря просто, это, опять-таки, два шаблона детали, изготовленные из прочного материала. Мало того, эти два шаблона должны представлять собой не что иное, как тиски.
Кроме того, необходим опыт в проведении работ подобного рода. Склеить фанеру – это не дырку в камере залатать. Необходим специальный клей и так далее. В общем, для проведения разовых работ эта технология не очень подходит в силу высоких затрат на различные приспособления и шаблоны. Как ни крути, а самым оптимальным вариантом решения вопроса, как согнуть фанеру 10мм и более, остается метод технологических надрезов – по крайней мере, он позволяет обойтись без точных шаблонов.
И в заключение темы, как гнуть фанеру, остается добавить только одно – вернее даже не добавить, а еще раз констатировать тот факт, что дело это не очень благодарное и самое главное – трудоемкое. Ради одной детали затеваться с ним нет резона. Другое дело, если вы хотите наладить массовое производство, например, пионерских барабанов или арок стандартной формы. Здесь уже есть сейчас в моде и далеко не каждое предприятие, занимающееся их производством, может предложить людям доступные цены. Хотя, попробовав изготовить одно подобное изделие, вы поймете, почему его цена не может быть дешевой.
Автор статьи Александр Куликов
Нагрев фанеры
Этот процесс можно осуществить такими методами:
Метод пропилов подходяит для фанеры, внутрення часть которой будет закрытой.
- используя перегретый пар;
- погрузив материал в горячую воду (температура жидкости – 60°С);
- замачивание в теплой жидкости (это увеличивает время работы в 20 раз и применяется редко).
Если нет возможности изогнуть фанеру этими способами, то можно попробовать обойтись без нагрева, используя для работы эпоксидный клей.
Для первого способа некоторые мастера создают пар при помощи кипящего чайника, а иногда применяют утюг. Но так как подача пара должна быть постоянной, то пар в нужном количестве получить достаточно сложно в домашних условиях, поэтому остановимся на втором способе получения гнутой фанеры.
Горячую воду надо залить в любую открытую емкость – для этого хорошо подойдет ванна. Ее объем позволяет делать гнутые детали достаточно большого размера. Заготовку из фанеры погружают в горячую воду на 30-40 минут. За это время древесина распаривается на требуемую величину. Влажный материал легко изменяет свою форму, но надо учесть, что если надо согнуть фанеру на большой угол, то этот процесс придется делать в несколько этапов: вначале изгиб древесины производят на малый угол, затем деталь погружают в горячую воду. Через 30 минут процесс повторяют, увеличивая изгиб, и так далее, пока не будет получен нужный результат. Надо учесть и тот фактор, что в очень горячей воде материал может расслоиться. Если фанера очень тонкая, то для ее распаривания может хватить и 4-6 минут. Иногда применяют и такой метод: проглаживают нагретым утюгом смоченную заготовку и сразу после этого придают ей требуемую форму. Затем опять смачивают и проглаживают нагретым утюгом.
Для обработки крупного листа фанеры паром в домашних условиях часто нет никакой возможности. Тогда для получения нужного результата в ней делают пропилы в виде полос, имеющих форму конуса. Для этой работы применяется ручной электрический инструмент с укрепленной на нем фрезой.
После обработки паром фанера сохраняет свою прочность на местах сгиба.
Для фанеры толщиной 4-5 мм глубина таких пропилов должна быть не более 2 мм, а количество их зависит от крутизны требуемого радиуса сгиба – чем он больше, тем многочисленнее и число самих пропилов.
После этого фанеру зажимают на шаблоне. На внешний слой материала наклеивается полоска шпона. Для этого надо взять эпоксидный клей (можно и ПВА). Деталь сохнет около 24 часов. Получается пустотелая заготовка, которая способна выдержать достаточно большие нагрузки.
Основные способы как сгибать лист фанеры
Как уже было сказано выше, для того чтобы гнуть фанеру, потребуется два условия – тепло и определенный уровень влажности. Тем не менее, возможным является применение сухого способа изменения формы листа. Для гибки фанеры существует важный принцип, которого необходимо придерживаться. Заключается он в том, что чем толще лист, тем больше времени потребуется на изменение его формы. В зависимости от толщины листа подбирается метод сгибания.
Метод распаривания. Такой метод очень популярен в крупном производстве, поскольку в условиях специальных мастерских достаточно просто напитать лист паром, придавая ему в размягченном состоянии желаемую форму. Но следует учесть, что речь идет исключительно о небольших по размеру листах.
Домашняя паровая камера для распаривания древесины видео
Технологически процесс представляет собой подачу пара для размягчения непосредственно на материал. Тут может быть два варианта – использовать паровую установку для глажки либо держать фанеру над емкостью с кипящей в ней водой. Альтернативой такому методу является непосредственное погружение листа в емкость с горячей водой, при этом температура воды должна быть не менее 95 градусов.
Метод надрезания. Если требуется обработка фанерного листа приличной толщины, то тут паром ситуацию не спасти. Настоящим выходом из положения для такого материала будет метод надрезания и склеивания. В том месте, где требуется изгиб фанеры, следует проводить определенные надрезы, глубина которых составляет не более половины толщины самого листа. В противном случае вы рискуете сломать свою заготовку. Ширину надреза можно варьировать, чтобы в результате получить требуемый угол. После того как надрезы были выполнены, лист следует уложить на шаблон, наклеив на него лист шпона эпоксидным клеем. Высохнуть изделие должно в течение суток.
Как гнуть фанеру методом надреза видео
Склеивание фанерного листа. Еще один вариант – полное разрезание и склеивание листов при помощи заготовленного шаблона. Тут также потребуется не менее суток для высыхания клея. При помощи такого способа изгиба Фанера получится четкой геометрической формы, плавности в данном случае не будет
Что касается клея, то тут следует обратить внимание на вариант из ПВА, который будет иметь белковый или синтетический состав. Примечательно, что для склеивания необлицованных листов фанеры можно использовать совершенно любое клеящее вещество
В качестве зажима во время склеивания обычно применяется швеллер.
Способы гибки фанеры
Как гнуть фанеру часто рассматривают по причине того, что материал подходит для создания сложных изделий. Наиболее распространены следующие способы сгибания:
- Склеивание.
- Распаривание.
- Надрезание.
- Увлажнение.
В продаже можно встретить сложные изделия из фанеры. Изгибание в промышленных условиях проводится при комбинировании нескольких различных методов.
Уделяя внимание тому, как изогнуть фанеру, нужно учесть несколько трудностей. С учетом того, какой был выбран метод сгибания, они следующие:
- С увеличением толщины листа приходится прикладывать большее усилие. В домашних условиях обрабатывают заготовки, толщина которых доходит до 40 мм.
- Структура представлена шпоном, который расположен относительно друг друга под определенным углом. За счет этого изделию придают большую прочность. Поэтому согнуть заготовку можно только при ее предварительной обработке.
- Слишком большое усилие приводит к появлению трещин внутри структуры. Если согнуть заготовку неправильно, то восстановить ее состояние уже не получится.
Гнутая фанера после нагрева быстро теряет свое тепло. Поэтому придавать требуемую форму в домашних условиях нужно до полного остывания.
Распаривание
При нагреве древесина становится более гибкой, что упрощает ее обработку. В домашних условиях есть возможность повысить температуру материала, поместив его в герметичную емкость с паром. Рекомендации следующие:
- При температуре 60 °С время воздействия увеличивается в 2 раза. Только после этого можно согнуть деталь.
- Если замачивание проводится при температуре воды 15-30 °С, согнуть деталь будет сложно.
Шаблон создается заблаговременно, особое внимание уделяется размерам и форме. Он требуется для фиксации всех поверхностей под требуемым углом относительно друг друга.Заготовка закрепляется на шаблоне и оставляется до полного высыхания в герметичной емкости с теплым паром
Как выпрямить фанеру этим методом? Достаточно распарить деталь и сделать ее более прямой, зафиксировать в этом положении и дать ей высохнуть. Метод подойдет для создания оригинальных конструкций, которые будут применяться в промышленности или в быту.
Надрезание
Если фанере толщиной 16-22 мм нужно передать сложную форму, тогда применяется метод надрезания. Специальные канавки создаются при помощи фрезы. При проведении подобной процедуры следует учитывать:
- Разметка под канавки делается в месте будущего изгиба.
- Глубина устанавливается в зависимости от толщины материала, не должна превышать половины.
- Сверху приклеивается лист шпона.
На закрепление результата отводится около суток. Образованные канавки могут заполняться клеящими составами. Как изогнуть фанеру в случае небольшой толщины? В этом случае применяется другой способ.
Склеивание
Распространение также получил метод склеивания. Для придания требуемой формы из тонкого листа материала создается шаблон. Пластину фанеры прогибают по поверхности. Клей ПВА применяется для склеивания отдельных листов, его распределяют равномерным слоем по поверхности каждого листа.
ПВА клей для фанеры сохнет примерно сутки. В течение этого периода все листы фиксируются при помощи струбцин. По завершении процедуры все неровности и выступы шлифуются.
Увлажнение
Влага также существенно повышает гибкость древесины. Способ увлажнения предусматривает замачивание заготовки в ванной или под струей воды. Не стоит забывать о том, что слишком высокая влажность может стать причиной расслоения материала. Поэтому перед непосредственным выполнением работы нужно проверить метод на небольшом кусочке материала.
Провести увлажнение фанеры можно самостоятельно. Процедура состоит из нескольких этапов:
- Заготовка замачивается в ванной.
- Размягченная заготовка размещается по шаблону.
Каждые 5 минут проверяют степень жесткости. В большинстве случаев требуется не более получаса для придания требуемой степени эластичности. Только после полного высыхания всех слоев можно приступить к дальнейшей работе. Примитивный метод используется в течение многих лет, так как его можно провести даже при отсутствии специального оборудования.
| Трехслойный материал, толщина мм | Проведение процедуры вдоль волокна, мин | Поперек направления волокон, мин | Пятислойный материал, толщина | Проведение процедуры вдоль волокна, мин | Поперек направления волокон, мин |
| 1 | 15-20 | 10-15 | 1 | 60-90 | 60-90 |
| 1,5 | 20-40 | 15-20 | 1,5 | 90-120 | 90-120 |
| 2 | 40-60 | 20-30 | 2 | 120-150 | 120 |
| 2,5 | 60-90 | 60 | 2,5 | 150-180 | 120 |
| 3 | 90-120 | 90-120 | 3 | 180-240 | 150 |
| 4 | 180 | 120 | 4 | 240-300 | 180-240 |
Различия по толщине металла
Чем толще сгибаемый металл, тем выше конструкционная нагрузка на балки и подвижные узлы. Тяга у станков для металла до 2 мм, как правило, ручная, но вот конструкция поворотных шарниров и приводного рычага может быть разной.
В ремонте и строительстве на станках редко гнут металл толщиной более 0,6–0,8 мм, обычно в эти рамки вписываются и жесть для воздуховодов, и кровельное железо. При столь незначительных нагрузках не нужно предусматривать запаса прочности, почти любая поломка появляется как следствие брака или технического несовершенства неисправного узла.
Балки станка для гибки более толстого проката имеют усиленную конструкцию. Обычно они литые и широкие, на тыльной стороне можно увидеть продольные и поперечные ребра жесткости. Это также относится к большинству переносных станков, где большая толщина балок негативно сказывается на весе. И все же наибольшая нагрузка приходится на шарнирно-рычажные механизмы, особенно в местах крепления к балкам.
В таких местах редко используется сварка, обычно это соединение болтами на промежуточных кронштейнах, очень похожее на систему поручней в общественном транспорте. В низкосортном оборудовании эти детали изготовлены методом порошкового литья, которое выдается за сверхпрочный сплав. После пары лет активной эксплуатации детали от нагрузки покрываются трещинами, а со временем окончательно ломаются. Цена листогиба зачастую пропорциональна качеству его изготовления.
Особенности фанеры
В продаже уже есть фанера, которая изогнута под определенным углом. Но в большинстве случаев ее толщина не более 4 мм, чего недостаточно для решения многих задач.
Гибка фанеры часто проводится в домашних условиях. Этот материал получил широкое распространение по нижеприведенным причинам:
- Приемлемая стоимость.
- Достаточно высокая прочность.
- Можно согнуть для получения практически любой формы.
- Хорошая обрабатываемость.
- Подходит для изготовления различных изделий.
- Есть возможность покрыть поверхность краской или лаком.
Основные характеристики материала связана прежде всего с многослойностью структуры. Этот момент также определяет то, что после придания формы она сохраняется на протяжении длительного периода.
В заключение

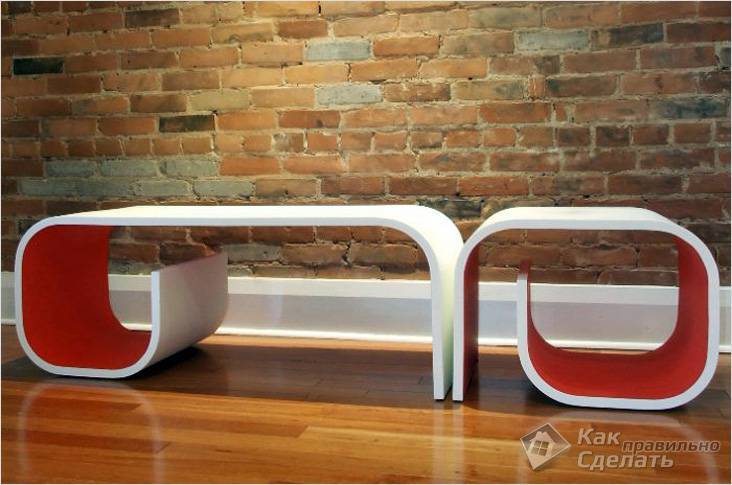

Из фанеры можно сделать множество полезных вещей: мебель, полочки, перегородки, различные подставки и прочее. Однако для того чтобы все это было законченным и красивым, желательно придать самодельным изделиям разные формы, включая и округлые. В этом случае встает вопрос: можно ли согнуть фанеру самостоятельно и как это выполнить? Чтобы на него ответить, необходимо знать существующие технологии и методы этого процесса.
