Монтаж септика из железобетонных колец
Использование готовых бетонных колец позволяет значительно сократить время на строительство, если его вести собственными руками. Наиболее оптимальным вариантом является использование железобетонных изделий высотой 60 см и диаметром в пределах 90-150 см. Вес колец колеблется в пределах 400-600 кг. Их вполне доступно перемещать по участку вручную без использования средств механизации. Лучше выбирать кольца, края которых оборудованы бортиками. Шахта из таких колец отличается повышенной прочностью и герметичностью. В комплекте можно приобрести опорную плиту и верх с люком. Для создания глубоких колодцев хорошо подходят изделия со скобами с внутренней стороны.
Для того чтобы изготовить септик из железобетонных колец, потребуются такие инструменты и материалы:
- лопата;
- масляный уровень;
- лебедка с тросом и ведром;
- отвес для проверки вертикали котлована;
- рычаг для передвижения кольца;
- цемент или битум для герметизации стыков.
Работа по монтажу канализационной шахты может занять от 1 дня до недели. Это зависит от ее глубины, диаметра колец и плотности грунта.
Мероприятия по обустройству септика проводятся в такой последовательности:
- Проводится разметка на местности. Намечается трасса для труб и места для установки резервуаров.
- Проводится выемка грунта. Откапывается канава и ямы для колец. Глубина ямы должна соответствовать высоте ЖБИ. Диаметр должен быть больше на 10-15 см, чем у кольца.
- В яму опускается первое кольцо. Его края обрабатываются герметиком. Подкатывается и ставится на них второй фрагмент колодца.
- Проводится выемка грунта из-под нижнего края первого ЖБИ, опущенного в котлован. Под собственным весом конструкция оседает.
- 5. Аналогичным образом присоединяются все остальные кольца. Когда вставлено последнее, между стенками котлована и шахты засыпается песок.
- Если это резервуар для первичной очистки, то его дно заделывается железобетонной стяжкой. Низ дренажа засыпается слоем песка и мелкого гравия.
- В стенах шахты делаются отверстия. В них вставляются канализационные трубы. Щели тщательно заделываются.
Поверх колец устанавливаются люки. Для выхода газов в них вставляется вытяжная труба, которую можно поднять на высоту до 3 м, чтобы неприятные запахи не беспокоили обитателей дачи.
Как подключить баню к центральной канализационной магистрали
Облегчить усилия по обустройству канализации может наличие автономной или централизованной канализации. Подключив сливные трубы напрямую к готовой системе, хозяин избавляется от проблемы обустройства сточной системы.
Если участок расположен рядом с магистралью центральной канализации, вполне реально к ней подключиться. Для этого необходимо написать заявление в соответствующее управление, оформить пакет разрешительных документов и провести некоторые действия:
- Оформить договор на проведение монтажных и земельных работ с проектной организацией, осуществляющей свою деятельность в полном соответствии с законом и обладающей всеми необходимыми сертификатами.
- Если работы будут осуществляться рядом с жилыми домами, получить письменное согласие соседей на проведение мероприятия.
- Установить специальный ревизионный колодец, предназначенный для контроля за канализационной системой и для проверки сточных труб.
Только после осуществления всех мероприятий может быть получено разрешение на присоединение канализационной системы бани к центральной магистрали.
Как правило, владельцы небольших бань стараются обустроить канализацию самостоятельно, так как небольшой объем сточных вод из бани делает нецелесообразными все затраты времени и сил на посещение учреждений и оформление договоров. Сооружение добротной канализационной системы своими руками обойдется на порядок дешевле и не потребует много времени.
Требования к септикам для дачи
Все дачные септики должны соответствовать определенным требованиям:
- Конструкция септика рассчитывается с учетом принципа многоступенчатой очистки в двух или трех камерах последовательно. Первая емкость септика для дачи служит для накопления разделения стоков на фракции. Твердые отходы опускаются на дно, а жидкость и легкие фракции – сверху. Эта вода и попадает во вторую камеру, где идет ее дальнейшее очищение от органики. В фильтрующем колодце проходит доочистка воды и последующий ее вывод в почву.
- Все камеры, кроме той, где происходит вывод стоков наружу, максимально герметичны.
Что предлагают производители
Промышленность предлагает различные модели септиков для дачи без откачки в виде миниатюрных и полноценных систем.
«Тритон мини» – вариант для двух человек. Компактная, легкая система, которую можно перевезти в автомобиле. Очистка проводится за счет бактерий. Для выхода на плановую мощность необходимо пару дней, чтобы накопился определенный объем жидкости и запустился процесс.
Устройство и принцип работы мини-септика «Тритон»Источник vse-o-kanalizacii.ru
- «Танк 1» – одна из моделей линейки «Танк», при самом компактном размере (1 м³), способна обработать 0, 6 м³ за сутки. Справляется с водой, расходуемой тремя людьми. Емкости сделаны из материала с толстыми стенками, имеющими ребра жесткости. Надежная и функциональная модель.
- «Росток мини» – цилиндрическая емкость, разделенная на 2 камеры. Структура бака литая, без швов, с ребрами жесткости для усиления конструкции. Качество очистки 80% достигается биофильтром, установленным в системе.
- «Тополь» – система российского производства, сделанная по немецкой технологии. Комплектация оборудования японскими мини-компрессорами повышает эффективность системы. Имеет большой модельный ряд, из которого легко выбрать подходящий вариант, в том числе мини. Корпус сделан из экологически чистых материалов, прочный, с толщиной полипропиленовых листов 1,5 см.
- «Барс-Аэро» – запатентованная система российского производства. Это собственная разработка, совместно с учеными из МГСУ. Имеет широкий температурный режим эксплуатации (от -40 до +60 C). Легкий в обслуживании и имеет продуманный конструктив, который позволяет избежать случаев нарушения работы самой станции. А сам компрессор станции, вынесен за его пределы, что позволяет продлить срок его службы, и экономит Ваши средства на его дорогостоящий ремонт.Более наглядно ознакомиться с основными преимуществами «Барс-Аэро» Вы можете на картинке ниже.
Сравнение септика БАРС-Топас с другими предложениями на рынкеИсточник erkas.ru
Выбор места под сооружение
Как правило, проблем с выбором площадки под установку септика не возникает. Коробку бани ставят не ближе 8-10 м от дома и хозяйственных построек. Поэтому места под септик хватает. Первую камеру можно установить непосредственно рядом с баней или даже под постройкой. Рассеивающую часть конструкции, в которой идет распыление стоков, планируют не ближе чем 5-7 м до пешеходных дорожек дома и 15-20 м до ближайшего водозабора. Понятно, что септик необходимо устанавливать таким образом, чтобы емкости располагались ниже по уровню местности, чем коробка бани, летняя кухня или жилые помещения.
Расположение на участке
Работая над проектом очистного сооружения для бани, следует взять на заметку важное обстоятельство — выбор места на участке под емкость
Советуем обратить внимание на рекомендации от специалистов:
- Размещать очистную емкость следует на маленьком расстоянии от постройки, чтобы упростить подключение канализации.
- Когда на территории располагается колодец, то дистанция до объекта равна нескольким 10 метров.
- С осмотрительностью следует определять конструкцию на участках с высоким показателем УГВ.
- При выборе места ориентируйтесь на то, чтобы оставалось пространство для проезда техники.
- Учитывайте место выхода канализационной трубы из бани. Между трубой и конструкцией очищения не обязано быть углов в сто двадцать градусов и свыше. Если это требование проигнорировать, то появятся трудности при подключении.
Куда сливать воду из септика
Существует пару способов для отвода осветленных вод:
- в грунт;
- на рельеф;
- в водоем.
Какой бы из указанных вариантов не был использован, необходимо чтобы была произведена качественная предварительная очистка.
Септики промышленного производства
Те, кто не хочет возиться с обустройством септика самостоятельно, предпочитают приобретать фабричные модели таких изделий.
Наиболее популярными считаются следующие модели:
- Септик «Тритон», представлен в двух модификациях – микро на 450 л и мини на 750 л. Выпускается одно- и двухкамерным, с весом соответственно в 40 и 70 кг. Конструкция способна выдерживать до -30 ºС. В комплекте предоставляется система доочистки. Весь комплект, в который входят еще и крышка с горловиной, обойдется потребителям в 12 и 21 тысячу рублей соответственно.
- Септики моделей ДКС 15 и 15М способны перерабатывать до 0,45 м3 жидкости в сутки. Они удобны в эксплуатации и обслуживании. Стоят такие изделия порядка 29-35 тысяч рублей.
Для более глубокой очистки на рынке можно найти станции моделей «Топас», «Юнилос» и подобные им. Такие системы фильтрации требуют уже более существенных затрат.
Тем не менее, отметим, что для установки на даче лучше всего подойдут незамысловатые конструкции, в которых оборудованы отстойники и фильтры для грубой очистки. Если есть необходимость, можно дополнить их почвенной доочисткой.
Что такое септик для бани на даче или в загородном коттедже
- Септик — это автономная канализация, которая обеспечивает человеку комфортные и безопасные для здоровья, условия жизни.
- Септик на даче — необходимое сооружение, регулирующее механизм стоков и очистки вод. Основные элементы конструкции:
- накопитель — пластиковая, металлическая, полимерная емкость;
- трубопровод — обеспечивает перетекание вод;
- колодец — упрощает процесс контроля за работой септика;
- вентиляция — препятствует возникновению неприятных запахов, обеспечивает воздухообмен, убивает бактерии.
- Насколько качественной будет очистка воды, зависит от числа баков и потребностей семьи. Чем больше емкостей, тем лучше.
Читайте еще: Где поставить баню, чтобы соседи не потребовали её снести
Зачем нужен септик
Использованная вода, которая уходит в землю, нуждается в очистке. Если это правило игнорировать, вы заразите грунт не только на вашем, но и на соседних участках. Кроме того, что на такой земле ничего не вырастет, неприятный запах вам гарантирован.
Если кроме бани есть еще и туалет, то отсутствие септика грозит серьезными проблемами. Недостаточно просто вывести канализационную трубу и обеспечить сток воды.
Грязная вода не будет бесконечно поглощаться почвой.
Настанет день, когда она окажется в колодце, из которого вы черпаете воду. Она будет отравлена не только бытовой химией, но и патогенными микроорганизмами. Использовать такую воду опасно.
Каким должен быть септик в бане
Перед тем, как устанавливать конструкцию, ознакомьтесь с базами требованиями, санитарными нормами и техническими характеристиками, заявленными стандартами к данного типа сооружениям. Если условия не соблюдать, вы не только навредите себе, но и не несете непоправимый вред почве.
Технические характеристики
Базовый показатель, на который обращают внимание — мощность. Определить нужную величину поможет следующий тест:
после мытья 2 человек уходит примерно 75 литров воды;
умножаем цифру на три и переводим результат в кубические метры — именно столько рыбы потребуется в сутки семье из двух человек
Если количество проживающих больше, показатели увеличивают;
обращайте внимание, что воде для полной очистки нужно не менее 2 недель отстоя.. Следовательно, идеальная емкость для двоих пользователей — 3 метра кубических
Следовательно, идеальная емкость для двоих пользователей — 3 метра кубических.
Санитарные нормы
Базовое требование — правильная локация. В зависимости от того, что вас окружает, располагайте систему на следующем удалении от важных объектов:
- деревья — не менее 3 метров;
- жилые постройки — 5;
- водные объекты — 10;
- ограждения — 3;
- скважины — 30;
- колодцы — 50;
- очистные системы — 5 метров.
Внимание! Не начинайте сразу монтаж сооружения — сначала расчертите план локации прилегающих объектов. Так вы наглядно определите удачное место, не причините вред окружающей среде и соседям
Трубы для банной канализации
Работоспособность канализационной системы для бани во многом зависит от качественной установки трубопровода.
Для создания банной канализации можно применять трубы из следующих материалов:
- чугун;
- сталь;
- пластик.
Все виды труб могут использоваться при монтаже канализационной системы, но лучшим решением являются изделия, изготовленные из пластика, поскольку их эксплуатационные показатели превосходят параметры труб из других материалов. Например, чугунные трубы, хоть и являются довольно распространенными, применяются далеко не всегда: они много весят, из-за чего их монтаж становится весьма затруднительным, и дорого стоят. К тому же, существенным недостатком труб из чугуна является недолговечность: максимальный срок службы доходит до 80 лет, но обычно этот показатель составляет всего 20-30 лет.
Стальные трубы тоже нельзя назвать оптимальным решением: они плохо сопротивляются коррозии, что существенно снижает их эксплуатационные характеристики. Специалисты не рекомендуют использовать данные изделия, хоть они и пользуются некоторым спросом. Несомненным лидером среди труб для банной канализации являются изделия из пластика, которые обладают рядом положительных качеств, включая невысокую стоимость, длительный срок эксплуатации, хорошие экологические показатели и неплохую сопротивляемость агрессивной канализационной среде. Стандартные поливинилхлоридные трубы могут проработать без нареканий около 50 лет, а грамотное обслуживание позволит забыть о неприятностях, связанных с канализационной системой.
Впрочем, когда речь заходит о банной канализации, то лучше всего будет использовать хлорированные ПВХ трубы, которые, помимо базовых качеств пластиковых изделий, способны работать в условиях высоких температур, вплоть до 95 градусов по Цельсию. Кроме того, использование поливинилхлоридных труб позволяет существенно сократить время, необходимое для монтажа всей системы, в несколько раз. Отчасти этот плюс обуславливается небольшим весом конструкций, а все эти характеристики в совокупности делают пластиковые трубы очень хорошим и популярным материалом для канализационных систем.
Существует и еще один вид труб, о котором нужно сказать отдельно – асбестовые трубы. До появления пластиковых изделий именно асбест был материалом, из которого изготавливалось большинство труб для канализации. Тем не менее, даже сейчас этот материал демонстрирует хорошие качества при использовании в канализационных системах, и при наличии некоторого количества асбестовых труб их можно смело монтировать в банную канализацию.
Самодельные септики — варианты конструкций
Самым простым решением проблемы отвода сточных вод из бани является покупка готового септика промышленного изготовления. Однако в некоторых случаях рациональнее и практичнее изготовить самодельный септик для бани, который будет справляться с задачей очистки стоков не менее качественно и эффективно.
Рассмотрим несколько вариантов таких сооружений, начиная с самых простых и наименее затратных:
Фильтрующая выгребная яма
Особенности устройства:
— Выкапывается котлован, на дно которого слоем в 40-50 см засыпается засыпка, состоящая из смеси гравия, песка и гальки.
— Стены укрепляются при помощи кирпича или бутового камня.
Плюсы:
— Простота в изготовлении.
— Минимум затрат на сооружение и достаточно высокая эффективность очистки стоков из бани при ее периодическом использовании.
Минусы:
— Не подходит для бань, оснащенных туалетом.
— Требует частой очистки и периодической замены дренирующего слоя.
Септик из автомобильных покрышек
Котлован под септик
Особенности устройства:
— Покрышки проходят предварительную подготовку – у них срезаются бортики.
— Ямы для септика выкапываются на расстоянии 2-3 м от бани. Их диаметр должен соответствовать диаметру используемых покрышек с напуском в 15 см. Глубина – в зависимости от предполагаемого расхода воды (рекомендуемая глубина порядка 2-3 метра).
Статья по теме: Чем отмыть напольную плитку после ремонта: кафель на полу, грунтовка для керамогранита, чистка и как мыть
— Дно первого котлована герметизируется с помощью глины или бетона, а дно второго котлована засыпается смесью песка и гравия для фильтрации.
— В яму укладываются покрышки, в местах стыков скрепляемые при помощи скоб из проволоки или пластиковых хомутов.
— В покрышках вырезаются отверстия для подвода трубопровода со стоками и для организации перелива между двумя камерами септика.
— К первому резервуару подводится канализационная труба 110 мм диаметром, которая укладывается ниже уровня промерзания грунта.
В подготовленные в покрышках отверстия подводятся трубы
— Из первого резервуара во второй ведет переливная труба.
— Котлован засыпается грунтом и глиной.
— Сверху укладывается лист железа или толстая доска, закрывающиеся грунтом.
Плюсы:
— Септик для бани из покрышек требует минимум расходов на монтаж и доставку составляющих.
— Возможность изготовления септика оптимального объема, за счет использования покрышек подходящего диаметра.
— Удобство в эксплуатации.
Минусы:
— Недостаточная герметичность конструкции.
— Не очень высокое качество очистки стоков.
Септик из еврокубов
Особенности устройства:
— Еврокубы (пластиковые емкости квадратной формы с объемом порядка тысячи литров) подготавливаются для дальнейшего использования. Для этого в их горловине монтируются тройники, а также делаются отверстия для соединительных и отводящих труб.
Подготовленные еврокубы с тройниками и вентиляцией
— Резервуары устанавливаются в предварительно вырытый котлован, ширина которого со всех сторон должна быть на 15 см шире ширины используемых емкостей. Читайте подробнее об устройстве септика из еврокубов своими руками без откачки.
— До засыпки септика баки должны быть заполнены водой, а промежуток между ними – бетонным раствором для придания конструкции дополнительной крепости. Для утепления септика сверху его необходимо укрыть пенопластом и затем засыпать землей. Трубы вентиляции при этом должны оставаться на поверхности.
Статья по теме: Как сделать изразцы своими руками – мастер-класс по изготовлению изразцовой плитки
— Производится установка дренажа из перфорированных труб диаметром 50 мм. Они укладываются в траншеи, засыпанные смесью песка и гравия.
Плюсы:
— Эффективность очистки.
— Долговечность и надежность.
Минусы:
— Относительная трудоемкость изготовления, связанная с бетонированием котлована.

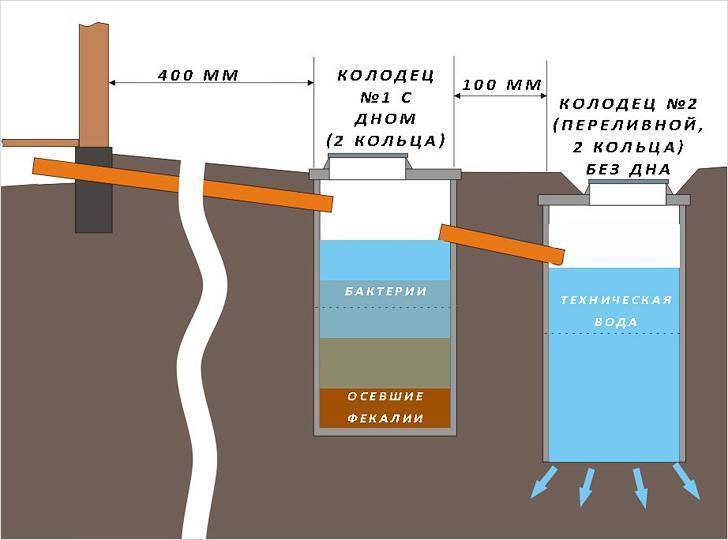

Септик из бетонных колец
По своему устройству эта конструкция напоминает колодец небольшой глубины.
Монтаж септика из железобетонных колец
Особенности устройства:
— Готовятся котлованы для двух резервуаров септика.
— Делается расчет необходимого количества колец с учетом уровня грунтовых вод и объема стоков.
— Камера из первого кольца оборудуется днищем, во второй вместо дна засыпается слой щебня толщиной 200-300 мм.
— Производится монтаж трубопроводов и крышки с люком.

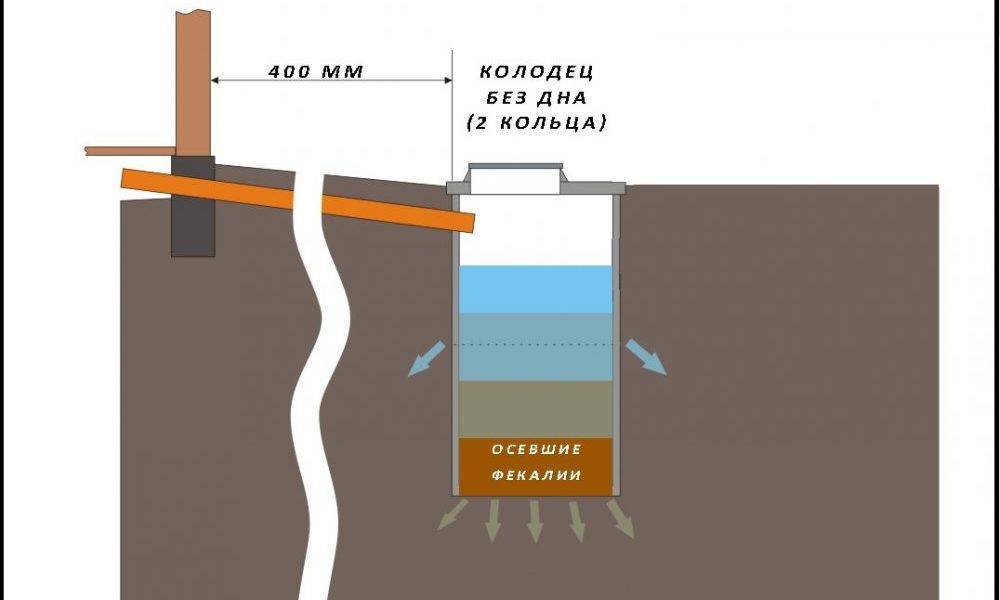

Такой септик для бани из бетонных колец может быть однокамерным без дна. Аналогичным образом будет функционировать септик, изготовленный из пластиковых бочек.
Принцип выбора
На этапе планирования строительства септика своими руками, либо установки фабричных приспособлений, следует определиться с тем, для каких целей он будет использоваться, то есть, какого рода стоки будут в него попадать.
В большинстве случаев, если речь идет о стоках из бани, подразумевают «серые воды», в которых содержится мыльная пена, жирные кислоты, ПАВ, а также частицы кожи и волосы.
А вот в случаях, когда баня оборудована туалетом, отходы будут уже совсем другого свойства. Для утилизации таких «черных» ассенизационных стоков потребуется септик особой конструкции, в котором есть специальные фильтры и несколько камер отстойников.

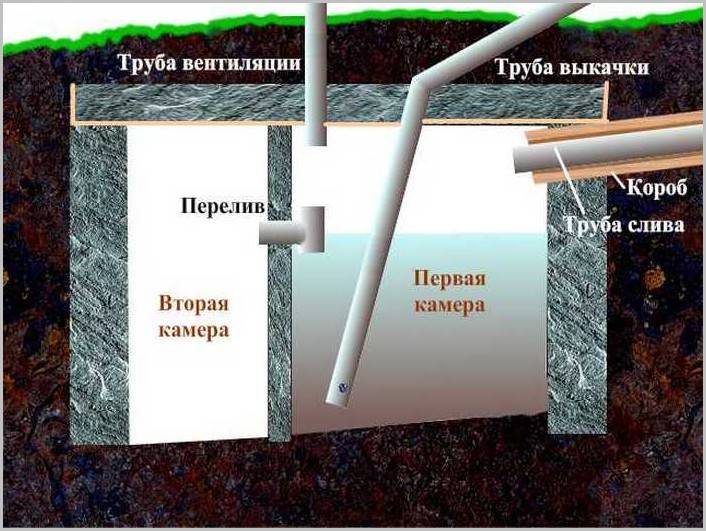

По своему строению септики могут быть как однокамерными, так и двухкамерными. Самый простой однокамерный септик представляет собой конструкцию, в которой есть большой резервуар без дна, а также дренаж, то есть работает он как фильтрующий колодец. В качестве емкости могут использоваться металлические бочки с выбитым дном, железобетонные кольца, автомобильные шины, в которых проделаны небольшие отверстия. Фильтром служит подушка из щебня, уложенная на дно ямы.
Если при строительстве бани предусмотрен туалет, то септик в данном случае должен включать, по меньшей мере, две камеры. К тому же, аналогичный вариант актуален, если планируется регулярное и интенсивное использование бани. Септик такой конструкции есть в продаже в специализированных магазинах.
А при желании вы можете соорудить его самостоятельно из колодезных колец из железобетона, раствора бетона, автомобильных шин или еврокубов, то есть пластиковых резервуаров
При самостоятельном строительстве септика из колодезных колец потребуется принимать во внимание ряд индивидуальных условий и параметров вашего участка и бани
В первой камере производится грубая механическая очистка стоков. Ее засыпают слоем мелкофракционной щебенки или гравия, проходя сквозь который грязная вода отфильтровывается от крупных частиц. А уже в следующей камере происходит отстаивание воды, которая была подвергнута первичной грубой очистке.
Следующая емкость представляет собой колодец, через который вода постепенно всасывается в грунт. Такая конструкция предусмотрена для случаев, когда нужен септик для бани без откачки. В остальных случаях общий принцип работы септика будет аналогичным, только вторая камера будет служить и дренажным колодцем, оснащенным донным фильтром.
Сравнение септиков с откачкой и без нее
Схема с откачкой
На первый взгляд, использование насосов для откачки септика бани не имеет особой перспективы. Если пользоваться баней редко, то откачку переработанного содержимого туалета придется делать не чаще, чем раз в год.
Поэтому покупать дорогостоящий фекальный насос для откачки, а стоит он немало, имеет смысл лишь при следующих обстоятельствах:
- Расположение бани на участке не позволяет оборудовать полноценный септик на удалении от постройки хотя бы в пределах 5-7 м. В этом случае для сбора стоков из туалета септик приходится монтировать либо в непосредственной близости к бане, либо в подвальном помещении. Соответственно откачка септика должна производиться как можно чаще;
- Баня построена с туалетом, но нет возможности подключить канализационные трубы к централизованной системе. В этом случае откачка насосом помогает избавляться от содержимого септика без накопления стоков.
Использование откачки с помощью насоса имеет смысл только в том случае, когда есть куда перекачивать содержимое септика. Сама по себе насосная установка не решает проблемы, а лишь помогает поддерживать санитарное благополучие вокруг бани и в помещении. Если баня построена на участке с уклоном более 10о, то экономически более целесообразным будет использование многокамерного септика для бани без откачки.
По сути, насос с откачкой нужен лишь для того, чтобы уменьшить размеры септика.
Септик своими руками для частного дома без откачки энергонезависимый
Как сделать септик своими руками для частного дома без откачки энергонезависимый? При выборе этого варианта оптимальные результаты достигаются при использовании готовых многосекционных моделей из морозостойкого пластика или закладке трех отдельных отсеков из еврокубов или ж/б колец. В первом случае порядок действий практически полностью совпадает с алгоритмом монтажа современного энергозависимого септика (отличие проявляется лишь в отсутствии кабеля в гофре). При сборке автономного септика из бетонных колец работы ведутся по следующей схеме:
Септик из колец
1. Подготавливается котлованы для монтажа бетонных секций септика. При неограниченном бюджете для этих работ задействуется спецтехника (грунт выбирается эскалатором, кольца устанавливаются друг на друга с помощью подъемного крана). При отсутствии такой возможности кольца опускаются в грунт под собственным весом, с постепенной выборкой почвы изнутри.
2. Дно первых двух отсеков герметизируются (кольца устанавливаются на глухую бетонную крышку или основание заливается бетоном). В последнем колодце днище остается открытым и засыпается слоем щебенки.
3. Стыки колец герметизируются полимерцементным раствором или специальными мастиками.
4. В верхней части секций в заранее подготовленные отверстия закладываются пластиковые канализационные трубы (первая линия от дома имеет сечение не менее 110 мм, остальные переходные каналы – от 50 мм).
5. После проверки герметичности соединений проводится обратная засыпка септиков грунтов.
6. Кольца называются крышками со смотровыми люками и отверстиями для вентиляции.
В таких схемах в первой секции оседает большая часть твердых включений, во второй вода очищается от незначительных частиц твердых включений и отстаивается. В третьей секции с дренажным дном вода постепенно уходит в грунт, потребность в откачке возникает крайне редко. Для повышения скорости фильтрации в первые секции могут засыпаться бактерии, но в целом работа септиков с тремя отдельными отстойниками будет эффективна и без них. В первую очередь это объясняется большим объемом секций, установки 3 колодцев из 3-4 колец с диаметром от 1 м достаточно для обеспечения естественных процессов очистки стоков.
Септика из колодцев
Альтернативой колодцам с открытым дном служат фильтрационные поля – искусственные дренажные системы с перфорированными трубами, закладываемые на подушку из песка и щебня и прослойки геотекстиля.
Такой способ отвода очищенной воды из энергонезависимых септиков выбирается при УГВ выше 2,5 м или высоком содержании глины в почве. Диаметр дренажных труб и площадь из размещения зависят от объемов переработки, геологических и климатических условий участка, в среднем на семью из 5 человек под фильтрационные поля отводится не менее 10 м2. Раз в 5-15 лет зараженный грунт и дренажные трубы нуждаются в обновлении и замене.
