Введение
Многие строители и начинающие электрики, прокладывающие проводку при ремонте помещения, боятся самостоятельно заниматься монтажом щитка и подключением кабелей. На самом деле в этом нет ничего сложного – разобравшись в принципах и попрактиковавшись на несложных решениях, вы сможете самостоятельно подключать провода и строить правильные решения.
Классическая схема подключения электрооборудования
Конечно, не нужно начинать сразу с постройки щитка на промышленный цех с десятками потребителей, а вот стандартной квартирой может заняться даже начинающий. Итак, электрощиток – это небольшой ящик, который используется для коммутации линий электропроводки. Все работы с ним начинаются только после полного разведения кабелей по квартире. Их нужно маркировать, чтобы понимать, какой кабель отвечает за конкретную комнату и что именно он питает. Кабеля подводятся к ящику с запасом – в зависимости от размеров устройства, достаточно “отрезков” по 30-50 см. Запас нужен для заводки провода в короб и его свободного размещения внутри.
Боксы изготавливаются из металла и пластика. Пластиковые ящики практичнее применять в квартирах и домах, поскольку имеют малый вес и декоративную крышку (может окрашиваться в разные цвета и иметь фактуру). Они не боятся влаги, но вот прочность у них не очень высокая.
Металлические ящики дороже, тяжелее и крупнее, но при этом они более прочные – их не повредят случайные удары, ультрафиолет, резкие перепады температуры и пр. Но вид у них не очень красивый, к тому же они могут ржаветь от влаги.
По способу крепления электрические распределительные щитки делятся на встраиваемые и накладные. Для встраиваемых в стене вырезают проем так, чтобы крышка легла заподлицо с отделкой (правильнее ставить их уже после оштукатуривания поверхности или облицовки гипсокартоном, чтобы уровни совпали). Их используют при обустройстве скрытой проводки, которая также прячется в стенах. Накладные обычно используются при наружной проводке, их не нужно утапливать, а просто прибить к стене гвоздями или закрепить при помощи саморезов/дюбелей. Их установка намного проще, чем встраиваемых, но они не очень красиво смотрятся в интерьере, поскольку выпирают со стены. Впрочем, опытный дизайнер всегда может интересно обыграть их, создав интересные предметы интерьера.
На данный момент в магазинах представлено множество вариантов щитков от российских и зарубежных производителей. Но мы рекомендуем приобретать товары именитых марок. Они дороже китайско-российских “ноунеймов” всего на 15-20%, но их качество и продуманность намного выше
При выборе обращайте внимание на таких лидеров рынка, как IEK, ABB, Legrand, Schneider Electric и другую продукцию европейско-американского рынка. Поверьте – сделанные вложения гарантированно окупятся удобством использования и сроком службы щитка
Подводка кабелей к щитку – всегда маркируйте их
Преимущества брендированных товаров:
- Сертификация. Если вы приобретаете пластиковый бокс, то можете быть уверены в том, что он не загорится в критических ситуациях, а крышка не развалится за 3-4 года от того, что на нее попадают солнечные лучи. Металлические боксы не начнут ржаветь через год после установки, механизм открытия не рассыпется и крышка не отвалится, как в дешевых вариантах.
- Доступная цена. Оригинальный фирменный вводный распределительный щит не ударит по вашему бюджету, особенно если вы переделываете всю проводку. Он выгоднее тем, что его не придется менять через 5-7 лет и заново переделывать все подключения. Средний срок службы качественного щитка – 30-50 лет.
- Хорошая комплектация. С боксом в комплекте могут идти наклейки для автоматов и УЗО, вводные гофры, заземляющая шина, нулевая шина, саморезы или дюбеля для установки и прочие мелочи, которые вам все равно придется приобретать.
Монтаж: главные этапы и особенности
Этажный щит обычно поставляется в готовом собранном виде. Никаких дополнительных действий по сбору конструкции производить не понадобится. Осуществлять монтаж ЩЭ скорее всего будет специалист-электрик из обслуживающей или строящей дом организации.
Купить щит этажный ЩЭ в Ростове-на-Дону для любого количества квартир можно в нашей компании. Мы предлагаем не только типовые собранные модели щитов, но и готовы изготовить и собрать этажные щиты на заказ любой комплектации и размеров. Собственное производство позволяет нам держать стоимость щитов на выгодном уровне и предоставлять полный спектр услуг по обработке металлических изделий.
Но некоторые тонкости монтажа владельцам квартир знать не помешает, особенно, если необходимо осуществить замену старого оборудования на новое.
Щит может быть наружным или внутренним, устанавливаться в разные места и отличаться фирмой-изготовителем, своей формой и эксплуатационными характеристиками.
Первое, что необходимо сделать, — определить зону установки щитка. Здесь важны два принципа:
- место монтажа должно соответствовать требованиям ПУЭ, ПБ. Нельзя размещать щиток вблизи газовых коммуникаций и тепловых приборов. Также не подойдут места с повышенным уровнем влажности;
- Удобство — важная составляющая. Лучше всего размещать щиток там, где он не будет никому мешать, но доступ к нему будет у владельцев всех подключенных квартир.
Высота установки
Устанавливать этажный электрощит принято на уровне глаз. Согласно нормативным документам размещение устройств должно производится на расстоянии 400-2000 мм от пола. Что касается аппаратов ручного управления, то эти нормы сужают до 700-1900 мм, измерительных приборов — 1000-1800 мм. Таким образом разместить электрический этажный щит можно на высоте от одного до 1,8 метра. Наивысшее значение, которое может достигать высота установки этажного щита, будет оптимальным вариантом.
Главные этапы
Перед осуществлением монтажа составляется схема подключения этажного щита. Она поможет исключить ряд проблем, которые могут возникнуть при начале работ по установке.
Однофазная схема подключения ЩЭ
Трехфазная схема подключения ЩЭ
Начать работу по монтажу этажного щита следует с установки “автоматов” и других защитных механизмов, заключаемых в керамический блок. Дальше подключаются гибкие перемычки. Надежно закрепить провода в щите помогает использование кабельных стяжек.
Следующий этап — подключение вводного кабеля. Заранее проверяется напряжение на нем, и если оно есть, то появляется необходимость в обесточивании всей сети.
Через фазную и нулевую клемму щита к нему подключается входящая проводка и заземление:
- фазная проводка (черная, серая, коричневая изоляция) подключается к однополюсным автоматам;
- заземление (желто-зеленый провод) присоединяется к шине РЕ
Очень важно помнить, что вследствие электротермического воздействия часто происходит небольшое ослабление всех контактов, а следовательно появляется необходимость их дополнительного затягивания через 3-4 недели. Дальше эта профилактическая процедура производится один раз в полгода-год
Последний этап — подключение потребителей в соответствии с маркировкой электропроводки.
Выбор электромонтажного оборудования
Перед началом монтажа нужно купить сам электрощит и все электромонтажные установки и устройства, которые будут составлять его наполнение. Следует учитывать, что каждый предмет занимает определенное количество монтажных мест на DIN-рейке – металлической планке шириной 3,5 см. В одном боксе может располагаться и одна, и несколько DIN-реек.
Под одним «монтажным местом» учитывается отрезок на профиле длиной 1,75 см – модуль. В паспорте электрощитка обязательно указывается, на какое количество модулей он рассчитан.
На одной DIN-рейке зафиксированы три устройства: первые два занимают по 3 модуля, третье – один модуль. Оставлять места между расположенными рядом устройствами для экономии места не рекомендуется
Перед выбором щита следует сложить количество всех модулей, а затем к полученной сумме прибавить несколько мест, которые могут пригодиться в будущем. Для примера подсчитаем, какой ящик необходим для 1-комнатной квартиры.
По схеме определяем, какое количество модулей занимает каждое их устройств: 4-полюсной автомат на входе – 4 места, счетчик – 6, АВДТ – 2 х 2, автоматы – 4. В результате получается 18 модулей
Для 18-20 мест подойдет электрощиток на 24 модуля. Но если квартира большая, а в дальнейшем планируется покупка нового оборудования, монтаж теплого пола или ремонт с заменой проводки, то лучше приобрести бокс на 36 мест.
Если хотите упростить дальнейшие работы, сделать защиту сети максимальной, а расположение модулей удобным, постарайтесь выбрать щиток с полной комплектацией, а это:
- съемная рамка с DIN-рейками;
- отверстия для ввода и держатели для крепления кабелей;
- две шины, рабочего и защитного нуля – с подставками и местами установки;
- набор креплений для монтажа;
- органайзеры для проводов.
Щиты бывают металлические и пластиковые, встраиваемые и навесные.
Рассмотрим, чем они отличаются принципиально.
Опытные электромонтажники рекомендуют работать с одним магазином. Преимущества покупки у крупного поставщика состоят в большом ассортименте товара и гарантии получения оригинальной продукции, а не подделки. Поэтому лучше и щит, и остальную электромонтажную продукцию приобретать в одном месте.
Кроме прибора учета и защитных устройств потребуются:
- гребенки на несколько полюсов с торцевыми заглушками – для соединения модулей между собой, упрощения монтажа и экономии места;
- 2-3 метра провода ПВ1 с сечением, как у входного кабеля, и цветовой маркировкой изоляции;
- нулевые шинки или кросс-модули для групповых УЗО;
- хомутики и стяжки для организации проводников;
- ограничители для DIN-реек;
- заглушки для маскировки свободных мест.
Если позволяют финансовые возможности, то лучше подбирать оборудование одного проверенного производителя – Hager, ABB, Legrand, Schneider Electric. Устройства одной марки легче монтировать, да и выглядеть щит будет намного эстетичнее.
Подготовка к установке распределительного щита
Необходимо сделать перед сборкой:
- Выбрать электрощит в соответствии с типом проводки .
- Рассчитать общую нагрузку по мощности каждой группы.
- Рассчитать нагрузки на каждую группу по мощности каждого прибора.
- Продумать места, в которых требуется работа УЗО .
Лучше иметь запасные места для дополнительных УЗО, в частном доме это может пригодиться.
Полный список оборудования:
- Электрощит .
- Однотарифный электросчетчик классом точности от 2.
- Вводный автомат 32 А.
- Двухполюсный на 16 А, 2 штуки.
- Однополюсный резервный, 2 штуки.
Все материалы для сборки могут обойтись Вам от 2000 рублей.
При покупке электрощита не экономьте. поскольку дешевый щиток скорее всего придется переделывать и доукомплектовывать, а плохая пластмасса со временем стать хрупкой. Помимо этого, при пожаре недорогие щитки не соответствуют всем мерам безопасности.
Как правильно собрать силовой электрощит
Перед началом работы требуется подготовить запасное освещение для рабочей зоны. Кроме того, понадобится стол, на котором будут лежать комплектующие и инструменты. Схему сборки и монтажа электрощита нужно повесить так, чтобы она была хорошо видна. После этого следует обесточить вводной кабель. Работа производится в несколько этапов:
- Сборка и предварительная установка ящика. Корпус требуется сначала подготовить:
- удалить заглушки, расположенные на стенах ящика;
- привинтить DIN-рейки;
- смонтировать на стенках шины заземления и нейтрали;
- снять дверцу;
- подсоединить монтажные кронштейны.
После этого встроенный ящик можно закрепить на месте на время, чтобы проверить, насколько качественно создана ниша. Затем его сразу нужно снять. Это облегчит работу с проводами.
Предварительная подготовка проводов. Сначала их подгоняют по длине. Должен остаться запас, чтобы можно было без труда добраться до далеко расположенной шины или автомата защиты.
После этого требуется удалить внешнюю изоляцию с кабелей, используя специальный инструмент. Очищать провод нужно так, чтобы на входе в ящик еще оставалась изоляция.
Установка конструкции на подготовленное место. Внутрь нужно проложить вводной кабель и все проводники.
Провода должны лежать в один слой с учетом порядка расположения автоматов, к которым они впоследствии будут подключаться.
На DIN-рейке сначала фиксируют УЗО, после него — относящиеся к нему автоматы. в конце устанавливают самостоятельные автоматы и иные модульные устройства.
Сразу всю автоматику монтировать не обязательно. Можно запитывать устройства по очереди, по мере того, как они будут крепиться к рейке. Кроме того, нужно установить счетчик.
Жилы каждого из потребителей энергии или группы потребителей следует подключить к относящимся к ним шинам и автоматам. Работу следует производить справа налево, подводить жилу к точке фиксации, после чего отрезать все лишнее. Провода прокладываются вертикально и горизонтально, а все повороты осуществляются лишь под прямым углом. Когда места не хватает, допустимо провести провода за DIN-рейкой.
С конца каждого провода на 1 см удаляется основная изоляция, на мягкие шины надеваются наконечники, после чего концы заводятся под зажимы автоматов и хорошенько затягиваются специальными клеммами. Подключение проводника к автомату обустраивается снизу, а подача напряжения на автомат — сверху.
Чтобы проверить надежность фиксации, нужно слегка подергать руками провод. Медь не должна выступать над автоматами, но и изоляция не должна быть зажатой. Провода можно собрать в пучки, закрепив стяжками из пластика, и разместить за рейкой.
Подсоединение вводного кабеля: его зажимают на главном автомате, при этом заземляющая жила сразу уходит на шину. С автомата ноль и фаза идут на счетчик или раздаются по схеме.
Последний этап. Если проводка полностью подготовлена, все потребители электрической энергии были подключены, можно проверить систему, по очереди подав на каждую из линий отдельно нагрузку. Если никаких проблем не обнаружено, можно произвести полное подключение. Останется лишь промаркировать автоматические устройства, приклеить схему к дверце, вернуть крышку на корпус.
Грамотно и аккуратно осуществленная сборка электрощитка гарантирует, что вся проводка будет исправно функционировать долгие годы. Нежелательно экономить, выбирая комплектующие. Только действительно качественная автоматика позволяет предупредить вероятность серьезных аварий и сохраняет жизнь проживающих в квартире или доме людей.
Видео-инструкция, как правильно собрать электрощиток своими руками:
Монтаж электрощита своими руками — что куда установить?
Перед тем, как собрать электрощиток своими руками, необходимо запомнить, что работа с цепями высокого напряжения представляет опасность для жизни. Поэтому необходимо обязательно выполнять правила, связанные с электробезопасностью.
Основным правилом сборки электрощитов является то, что работать можно только при отключенной электропроводке. Для того, чтобы убедиться в отсутствии напряжения на элементах электрощитка, можно воспользоваться индикаторной отверткой. И только в крайнем случае можно работать при наличии напряжения, но обязательно с использованием специальных диэлектрических перчаток.
- Выбор и установка корпуса щитка.
При выборе корпуса электрощитка желательно выбирать пластмассовый корпус. Вид корпуса также зависит от типа электропроводки в доме. В случае открытой проводки производится навесной монтаж корпуса, когда он устанавливается прямо на стену на высоте около полутора метров. При наличии скрытой проводки необходимо в стене делать специальную нишу. К стене корпус крепится с помощью саморезов или шурупов с дюбелями. В любом случае схема монтажа электрощитка предусматривает обеспечение свободного доступа к нему. Подключение электросчетчика.
По негласным правилам сетевых компаний, с целью предотвращения воровства электроэнергии, электросчетчик должен подключаться непосредственно к вводу сети. Его установка обычно осуществляется сетевой компанией. В случае необходимости схему подключения однофазного счетчика можно внедрить самостоятельно. В таком приборе имеются 4 клеммы:
- к клемме № 1 подключается входной фазовый провод, идущий от внешней сети;
- к клемме № 2 подключается фазовый провод, идущий в дом к потребителям электроэнергии;
- к клемме № 3 подключается входной нулевой провод, идущий от внешней сети;
- к клемме № 4 подключается нулевой провод, идущий в дом к потребителям электроэнергии.
Установка автоматов, УЗО и шин.
Для установки автоматов и УЗО обычно в щитке предназначены специальные DIN-планки. Их обычно три – две коротких и одна длинная. На коротких планках устанавливаются основной выключатель сети и УЗО. На длинной планке устанавливаются автоматы выключения отдельных линий. С помощью распределительной шины входы автоматов выключения линий соединяются между собой. Для этого отворачиваются клеммы и в них вставляются загнутые концы шины, после чего клеммы заворачиваются.
Для установки на DIN — планках в автоматах и УЗО имеются специальные фиксаторы, которые надежно крепят эти устройства.
С помощью саморезов в корпусе электрощитка устанавливаются нулевая шина и шина заземления.
Сборка щита
Разработав схему и определившись с комплектующими можно приступать к непосредственной сборке
Тут важно отметить момент, касающийся установки электросчётчика. Как правило, этим занимается контролирующая энергосбыт организация
В ряде случаев, установить счётчик можно и самостоятельно, но для этого необходимо обязательно получить соответствующее разрешение и составить акт.
Монтаж распределительного щита состоит из одиннадцати шагов:
- Монтаж корпуса щитка на стену или в подготовленной нише.
- Завод подводящей проводки в корпус с одной стороны и линий из комнат, а также мощных бытовых приборов, с другой.
- Зачистка проводки для обеспечения надёжного контакта с клеммами автоматов.
- Монтаж крепёжной шины (DIN-рейки) внутри корпуса распределительного щита.
- Закрепление на шине всех комплектующих, в том числе и счётчика. Эта операция не представляет сложностей поскольку приборы или одеваются на рейку, с последующей фиксацией, или сразу защёлкиваются.
Правильное соединение проводки Источник mamaclean.ru
- Установка шин заземления и ноля.
- Нарезка отрезков проводки для перемычек.
- Соединение всей схемы в единую цепь. Некоторых смущает вопрос – как правильно подключить автоматы в электрическом щите. Между тем, ответ на него достаточно простой, главное правило – ввод фазы и подводка ноля осуществляются при помощи верхних клемм.
- Визуальный контроль качества соединений и при необходимости протягивание винтов.
- Подключение и опломбирование электросчётчика в присутствии или непосредственно представителем контролирующей энергосбыт организации.
- Контрольный запуск системы.
После контрольного запуска необходимо ещё раз провести внимательную ревизию распределительного щита и всей системы на предмет запаха горелого, искрения или срабатывания автоматических выключателей. Если ничего этого не выявлено – щиток собран правильно, и им можно спокойно пользоваться.
Проект электрощита

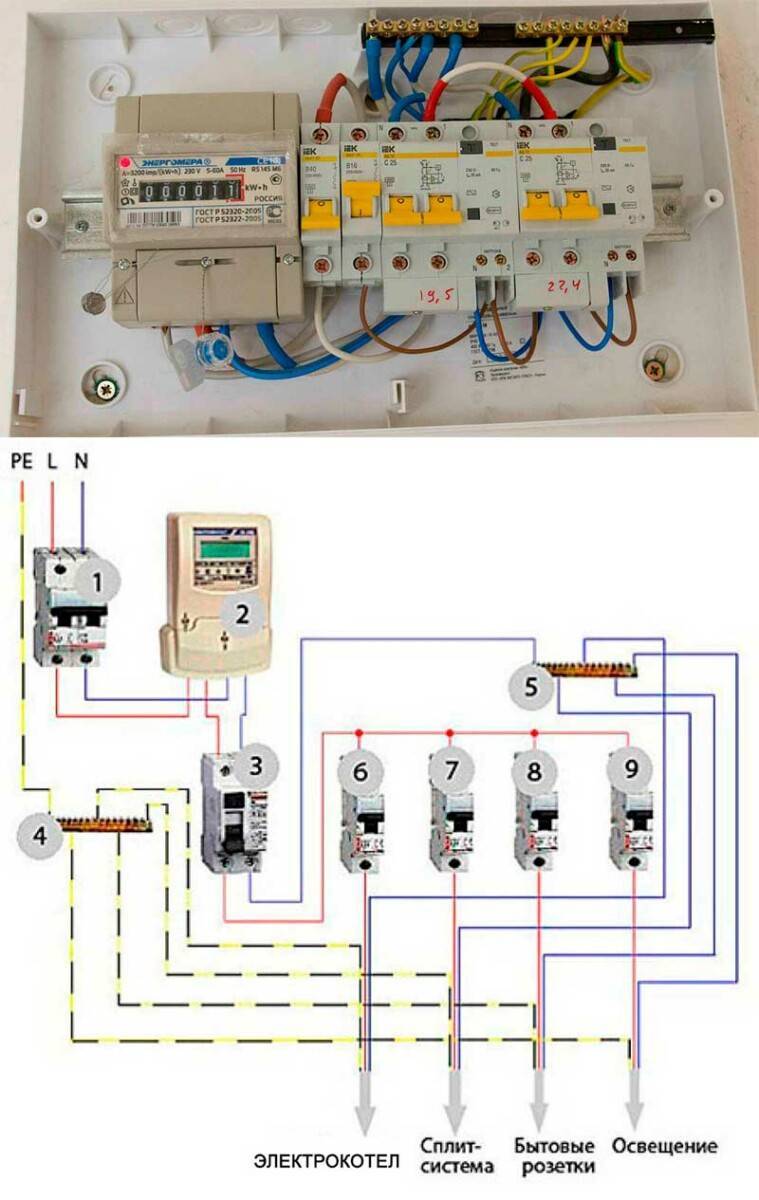

Схема сборки и подключения электрощита в квартире: Используя схему подключения, можно начинать монтаж электрощитка. Если предусмотрена установка потребителей, мощностью до 2,5 кВт, то желательна установка отдельной защиты.
Далее переходим к разбивке всех точек подключения на несколько групп.
Один автомат обслуживает группу освещения, второй — розетки, ну и третий — стиральную машину.
На хозпостройки уходит ветка однофазной сети. Подобные УЗО устанавливают на целые группы потребителей.
См. также: Гофротруба для бани
Новые статьи на e-mail

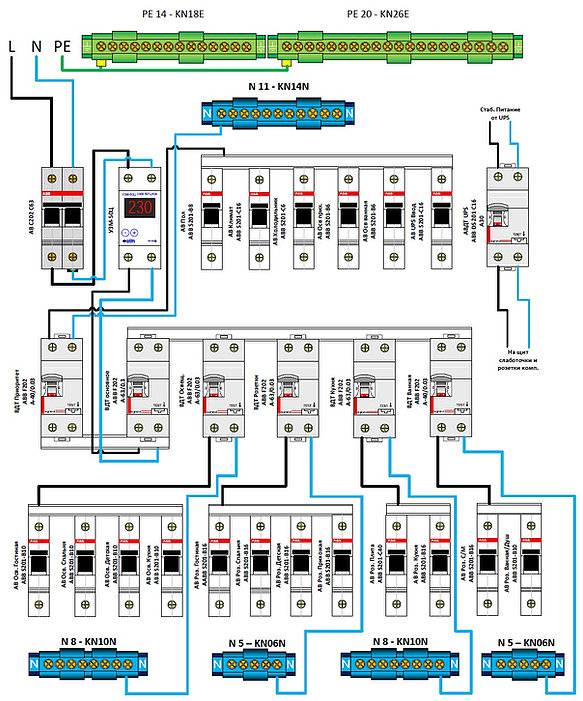

Здесь же я на примере, расскажу, как читать электрическую схему щитка, приведу несколько примеров и в конце статьи дам ссылку на скачивание 19 электрических схем щитков. Также схема понадобится при приеме работ электриком. Примерно так выглядит правильно организованный ввод кабелей в электрощиток: питание слева, линии квартирной сети справа. Монтаж электрощитка в квартире Если вы осуществляете сборку щитка или его перенос, то в первую очередь нужно определиться с местом установки.
Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.
Очень важно заранее определиться с количеством автоматов и подбирать электро-щиток соответствующих габаритов. ТN-С — старый тип энергоснабжения, проводка в квартире включает в себя двухжильный медный или алюминиевый кабель, кабель в щите совмещает ноль и землю
Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Каждый из этих автоматов отвечает за определенную часть цепи. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом.
Принцип такой же, как и у водопровода — один стояк на подъезд, от него идут ответвления к каждому пользователю. Нужно ли это? Вариант 3 Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО.
Схема электропроводки в квартире
2 Группы потребителей – как распределить по правилам
Поступающее в дом электричество правильно распределяют между потребителями. Существуют правила, при соблюдении которых можно собирать электрический щиток своими руками:
- 1. Все потребители мощностью 2 кВт и выше выделяем в отдельные группы. На каждую ставим автомат, рассчитанный на определенную нагрузку.
- 2. Для стиральной и посудомоечной машины, кондиционера, других приборов с невысокой мощностью нужны автоматические выключатели на 16 А. Подключаем кабелем сечением 2,5 мм2.
- 3. Более мощные приборы подключаем через автомат на 20 А или 32 А. Берем кабель большего сечения: 4 мм2 или 6 мм2.
- 4. Линии к розеткам делаем отдельно на каждую комнату, применяя трехжильный кабель 2,5 мм2. В распределительной коробке делаем ответветвления к розеткам.
- 5. Для линий освещения используем кабель 1,5 мм2, каждую защищаем автоматом 10 А. проводим отдельный кабель.
На первый взгляд подход к монтажу с подключением отдельными кабелями может показаться излишним. На самом деле, он единственно верный, обеспечивает высокую безопасность, удобство в управлении. При любой нештатной ситуации происходит автоматическое отключение группы потребителей, а не всей сети. Найти и устранить неполадку при такой схеме разводки гораздо проще.
Монтаж электрощита
Какие автоматические выключатели подобрать для электрощита
Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.
Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.
Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.
Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.
Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.
Внутреннее наполнение – компоновка модульных устройств
Оборудование, монтируемое в щитке, изготовлено по стандартным унифицированным размерам. Для крепления служит DIN-рейка – металлический профиль. Одно место, занимаемое однополюсным автоматическим выключателем, называется модулем. Чтобы рассчитать, сколько места нужно в щитке, следует знать, что двухполюсный АВ – это 2 модуля, трехполюсный – три. Однофазное УЗО занимает 2 модуля, трехфазное – 4. Один клеммник – один модуль, счетчик, в зависимости от модификации, – 6–8 модулей.
Сборка щитка проводится на столе, что гораздо удобнее, чем на стене. Но предварительно следует установить крепление для щитка, когда он еще не заполнен модулями. Реализация принципиальной схемы может осуществляться несколькими способами: линейным или групповым. Независимо от способа первым всегда стоит вводный автомат. По линейному принципу дальше располагаются все УЗО, за ними автоматы. Размещение простое, но неисправность найти трудно. По второму способу приборы размещают группами: сначала УЗО, затем автоматы его группы.
Следует соблюдать правила монтажа:
- соединения внутри щитка выполняются проводом, одинаковым по сечению с входным;
- вход располагают вверху, выход – снизу;
- запрещается зажимать многожильный провод без наконечников НШВИ;
- чтобы зажать в одной клемме разные проводники, применяют наконечники для двух проводов.
Приступаем к сборке. Располагаем модули согласно выбранной схеме на DIN-рейке, закрепляем фиксаторами. Чтобы легче было работать, кроме схемы составляем план расположения приборов. Затем соединяем их между собой проводами. Концы зачищаем, если провода многожильные, вставляем в наконечники НВШИ подходящего сечения. Опрессовываем наконечники пресс-клещами КВТ, которые не очень дорогие по стоимости. Именно этот инструмент надежно закрепит проводники в наконечниках.
Значительно облегчит расключение электрического щитка применение специальных шин (гребенок). Они снабжены плоскими контактами (штырями), которые вводятся в контакты автоматики, обеспечивая надежное соединение. Производители автоматических устройств выпускают гребенки, подходящие по своим размерам именно для данных модулей, к другим они могут не подходить из-за различий в шаге.
Этапы и правила сборки своими руками
Перед началом сборки электрощитка своими руками 220 В или 380 В необходимо создать все условия для комфортной работы. Необходимо проверить наличие инструмента и полного комплекта оборудования, крепежа, кабельной продукции. Подготовить фонарь с заряженным элементом питания. Нужно проверить схему и определить соответствие картинки с выведенными проводами.
Работы по монтажу щита распределяются на несколько этапов:
- Предварительные работы. Это все операции по непосредственной подготовке к установке электрощита. Для этого:
- Вынимаются пробки, просверливаются добавочные отверстия (по необходимости).
- Демонтируется дверь и стеновые панели, которые будут мешать. Устанавливаются все рейки и клеммник.
- Прикручиваются петли для монтажа.
- Далее прикидывается соответствие шкафа подготовленному месту. В целях удобства монтажа все приспособления, которые можно установить, монтируются на свои места, потому что в подвешенном ящике производить такие работы неудобно.
- Подгонка отходящих проводов. Перед установкой щита надо проверить соответствие их количества и промерить необходимую длину. Оставляется небольшой запас и лишнее обрезается. Заводит их обычно снизу, но при большом количестве часть проводов можно просунуть и сверху.
- Потом снимается внешняя изоляция. На провода предварительно можно нанести дополнительную маркировку цветным скотчем. Это позволит избежать ошибок в фазировке.
- Перед монтажом ящика заводятся провода, включая ввод. Распределить их необходимо в том порядке, в каком они будут подключаться.
- Затем шкаф устанавливается в постоянное положение. Крепление всего оснащения производится в строгом соответствии со схемой.
- Первоначально устанавливается вводное оборудование, затем счётчик, УЗО с автоматами и групповые выключатели.
Подсоединять кабели необходимо по порядку. С какой стороны это делать значения не имеет. Нужно соблюдать некоторые правила:
- Все провода при монтаже электрощитка своими руками укладываются горизонтально и вертикально.
- Изгибы — под углом 90 градусов.
- Жилы оголяются примерно на 10 миллиметров.
- На гибкий провод обжимают наконечники.
- Все соединения плотно протягиваются.
- По неписаным правилам ввод подключается сверху, потребители снизу.
- Не зачищенные области проводов не должны зажиматься в клеммниках.
- Для удобства монтажа и последующей эксплуатации группы проводов нужно собрать в жгуты и зафиксировать пластмассовыми хомутами.
Подключение питания на вводное устройство производится после полного снятия напряжения и проверки индикатором. Жилы крепко протягиваются на клеммах. Если есть земли контакт подключается на отдельный клеммник. После вводного автомата подсоединяется устройство учёта и далее по группам.
На заключительном этапе сборки электрических щитов необходимо визуально проверить правильность всех подключений, отсутствие лишних проводов и качество контактов, подёргав их рукой. После этого подаётся питание поочерёдно на каждую группу. Тестирование УЗО производится путём нажатия на кнопку и проверки отсутствия питания в соответствующей группе. Если не выявлено проблем или после их устранения и повторной проверки, все снятые детали возвращаются на место и производится включение напряжения на полную нагрузку.
Правильный монтаж и подбор соответствующих комплектующих гарантирует безаварийную эксплуатацию энергосистемы жилья. От этого зависит не только комфортное проживание, но и сохранность здоровья, а то и жизни человека.
Установка щита электрического в квартире в нише
Для того чтобы сделать нишу понадобиться следующий инструмент
- Перфоратор электрический с набором буров Ø 10,14,18-22 мм.
- Скарпель и тяжелый молоток;
- Рулетку измерительную, уровень строительный, маркер, карандаш;
- Набор отверток, кусачки электрические, острый нож, ножовку по металлу, изоленту, бирки для маркировки электрических кабелей.
Начало работ по устройству ниши для квартирного распределительного щита
Согласно функциональной схеме электропроводки квартиры, распределительный щит будем размещать около входной двери. Слева от входа.
Немного отвлекусь и отвечу на основные вопросы по установке распределительного щита.
От чего зависит выбор места под установку распределительного электрощита?
Выбор места под установку распределительного электрощита зависит от двух причин. После расстановки мебели к квартирному щитку должен быть свободный доступ, а также установить щиток нужно ближе к вводу электропитания в квартиру.
Какой распределительный щит лучше выбрать: однорядный или двухрядный?
Если количество линий электропроводки не очень большое(3-6 линий), то вполне достаточно однорядного распределительного щита. При большом количестве линий электропроводки лучше выбрать двухрядный, а иногда трехрядный распределительный щит.
Как декорировать крышку распределительного щита?
Крышки электрощитков декоративные
Уже давно выпускаются распределительные щиты с крышками в виде рамок под фотографии. Разместив на крышке любой постер или любимое фото вы превратите распределительный электрощит в красивый элемент интерьера.
