По назначению
Разделение проводки по назначению или по типу использования, это самый практичный и самый применяемый способ разделения проводки на групповые цепи. Суть проста. Потребители электропитания одного плана объединяются в групповые цепи, а отдельные приборы создают отдельные группы.
Например, как на рисунке или так: кондиционеры это одна группа, бойлер это вторая группа, освещение это третья группа, «мокрые» бытовые приборы это четвертая группа, электроплита отдельная группа и т.д.
Такое деление позволяет более точно выбрать для защиты групповых цепей не только автоматы защиты, но и если нужно, дополнительные устройства защиты (УЗО).
Как подключить водонагреватель/стиральную машину, если нет заземления
Так уж вышло, что защитное заземление в домовых электросетях стали делать лишь в 90х, дома,
построенные ранее и в которых не проводился капитальный ремонт электрооборудования, не имеют заземления
. В таких домах имеется зануление, как правило, зануляются электроплиты, а остальные розетки имеют
двухжильную проводку. Зануление это провод подсоединенный к нулевой рабочей шине в щите и дотянутый
до плиты. В настоящее время очень часто при подключении стиральной машины или водонагревателя люди
сталкиваются с противоречивым мнением – можно ли занулить данные приборы в подъездном щите? Тема
актуальна на протяжении многих лет, и долго еще профессиональные электрики будут срать друг на друга
на форумах, доказывая истину. Естественно у человека, далекого от электрики, подобные вопросы
будут вызывать затруднения, уж если электрики не могут дать однозначного ответа, то кому верить?
Давайте разберемся как поступать категорически нельзя. Нельзя использовать в качестве заземления
трубы водяных и отопительных стояков, арматуру в стенах и т. д. Это аксиома! Таким поступком вы
рискуете не только собой, но и своими соседями. Ни в коем случае нельзя соединять заземлительный вывод
прибора с рабочим нулем в розетке или распределительной коробке. При обгорании нуля, а это не редкость,
корпуса приборов, даже полностью исправных, окажутся под фазой!
Теперь о подключении заземляющего провода в подъездном щите к рабочему нулю, минуя счетчик и автоматы –
таким образом вы страхуетесь от обрыва нуля в самой квартире, однако не застрахованы от обгорания
общедомового или подъездного нуля, принцип аварии тот же, только более масштабный. Зануление такого
плана возможно только профессиональным электриком, который установит дополнительные защитные приборы.
Кстати, УЗО подключенное при таком занулении не спасет при обгорании общедомового нуля!
Как же быть? Самый более – менее безопасный вариант, временно повешать на нужную ветку УЗО с током
утечки не более 30мА (зачастую достаточно и 10 мА, но может быть много срабатываний) и не подключать
никуда заземление. Эта мера не защитит от “пощипований” током и прежде чем отключится УЗО, вас немного
ударит током (естественно если на корпус будет пробивать фаза), а далее нужно искать грамотного электрика.
Статья получилась довольно большой, поэтому данную тему мы продолжим в следующей статье.
Полезные советы при монтаже электропроводки
Чтобы сделать свое жилье оснащенным качественной проводкой, следует внимательно отнестись к следующему:
- Замену проводки планируют до начала ремонта и подготовки стен. Как видно из писанного, это трудоемкая работа, следовательно, вести ее после того, как стены получат финишную облицовку – нецелесообразно.
- Планировать разводку следует при полном учете бытовой техники. Нельзя оставлять даже одну стену пустой. Вполне возможно, придет мысль переставить мебель и аппаратуру и точки, откуда возможно безопасное питание, там не окажется. Большое количество удлинителей приводит к несчастным случаям и травмам.
- Встроенные светильники должны иметь простое управление, поэтому схему прокладки согласовывают с профессионалами заранее. Монтаж подвесного или натяжного потолка – недешевое удовольствие и переделка вышедшего из строя прибора обойдется в круглую сумму.
- Лучше отдать предпочтение медному проводу, чем алюминиевому. Срок службы у него снижен в разы. Кроме того, даже новый кабель обладает хрупкостью, отчего при ручном монтаже на его поверхности появляются микротрещины. Они со временем под нагрузкой и постоянными перепадами температуры разрастутся, и кабель перестанет функционировать, что потребует его полной замены.
- Вести проводку лучше с минимальными соединениями. Спайки и скрутки приведут к быстрому выходу из строя всего кабеля. От перегрева на этих местах спасают специальные короба, заделываемые в стены.
Последнее «напутствие» – если понимания и умения обращаться с опасной стихией – нет, рисковать не стоит. Это чревато несчастными случаями при монтаже или при эксплуатации в будущем. Профессиональная работа стоит недешево, но к ней как бонус предлагается гарантия, которая обеспечит вашу жизнь комфортом на долгие годы.
Городской центр дополнительного профессионального образования (САО)
Адрес: м. Белорусская, 3-я улица Ямского поля, дом 2, корпус 13, 6 этаж Сайт: https://doprof.ru Телефон Стоимость: 13150 р. за курс
Главная задача данного учебного курса – профессиональное обучение слушателей и их подготовка к практической работе, качественному выполнению монтажа и обслуживания электрических сетей.
Учебный центр проводит регулярный набор слушателей на данный учебный курсы в группы утреннего, дневного и вечернего обучения. Также центр может предложить Вам группы выходного дня и интенсивного обучения.
Слушатели, прошедшие обучение на электриков на данном курсе, получают документ об окончании: удостоверение установленного образца.
Также учебный центр своим выпускникам оказывает помощь и содействие в дальнейшем трудоустройстве.
Учебная программа курса:
- Тема 1: Основы электротехники.
- Тема 2: Провода и кабели.
- Тема 3: Электрические сети гражданских зданий и коммунальных предприятий.
- Тема 4: Вводные и вводно-распределительные устройства.
- Тема 5: Электропроводка.
- Тема 6: Электрическое освещение.
- Тема 7: Электробезопасность. Вопросы и ответы.
- Тема 8: Мероприятия, обеспечивающие безопасность работ в электроустановках.
- Тема 9: Действие электрического тока на человека, правила оказания первой помощи пострадавшему от электрического тока.
Количество академических часов: 72, занятий: 18.
Новые технологии в современном электромонтаже дома
Какие сферы затронул прогресс в электромонтаже:
- Инструменты и монтажное оборудование – облегчают мастерам решение задач, ускоряют процесс, повышают качество результата;
- Коммутационное электрооборудование, кабельная продукция – повышает уровень безопасности на объекте, качество и стабильность электроснабжения;
- Бытовая электрика – розетки, выключатели, переключатели, контроллеры. Повышается функциональность, меняется дизайн;
- Комплексные адаптивные системы электроснабжения – инновационные разработки, применимые на коммерческих объектах;
- Методики монтажа – отказ от устаревших распаячных коробок, обычных автоматов, бурения стен под крепление гофр в пользу более практичных, эффективных методов
Для достижения результатов высокого качества нельзя стоять на месте – мир меняется, а вместе с ним растут потребности человека. Значительно усложняются схемы электромонтажа. Если раньше на двухкомнатную квартиру достаточно было установить 2-3 автомата на освещение и розетки, то сегодня сеть может включать десятки розеток, выключателей, переключателей, слаботочную часть, узлы аварийного электроснабжения (бесперебойного питания) и многое другое.
Современная автоматика
Это требует полного пересмотра классических подходов к электромонтажу коттеджей, частных домов, внедрения новых технологий, материалов, оборудования, способных справляться с растущими нагрузками.
План электропроводки
Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.
- Обычно ремонт состоит из нескольких этапов:
- перепланировка (если необходимо);
- сантехнические работы;
- предмонтаж трасс кондиционирования;
- строительные работы – штукатурка, монтаж потолков;
- установка сантехнических изделий – умывальников, душевых кабин, унитазов;
- разводка электричества;
- установка дверей, напольных покрытий;
- поклейка обоев, покраска;
- монтаж электроустановочных изделий – розеток, выключателей, а также светильников.
Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.
Рисуем план электропроводки
Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.
- Для выполнения схемы нам понадобиться:
- тетрадный лист;
- линейка;
- ручка;
- цветные карандаши или фломастеры.
На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.
Пример плана электропроводки в квартире
- На схеме следует отобразить максимально подробно следующие элементы:
- Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
- Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
- Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
- Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
- Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
- Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.
Размечаем
Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».
Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.
На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:
- в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
- далее намечаются линии, по которым будет производиться штробление стен;
- определяются места для распределительных коробок;
- выбирается место, где будет установлен квартирный электрощит;
- после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.
В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.
Составление схемы электропроводки
Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.
Итак, изображенная выше типовая схема электропроводки для жилого здания включает в себя такие элементы (начиная от ввода кабеля):
- вводной автоматический выключатель номиналом 25 ампер;
- электрический счетчик (желательно – многотарифный);
- устройство защитного отключения — УЗО, рассчитанное на ток срабатывания 300 мА;
- дифференциальный автомат на 20 А, срабатывающий при токе утечки 30 мА, — для защиты розеточной сети;
- автоматические выключатели номиналом 10 А на освещение (количество зависит от числа линий к светильникам);

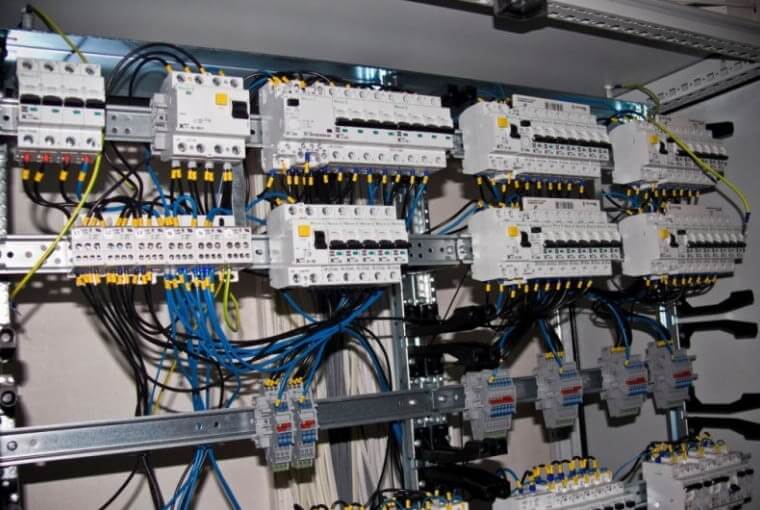

- электромонтажный шкаф, снабженный нулевой и заземляющей шиной, а также DIN-рейками для крепления автоматов и УЗО:
- кабельные линии с распределительными коробками, ведущие к розеткам для подключения бытовой техники и осветительным приборам.
Функциональное назначение перечисленных элементов следующее. Автоматические выключатели защищают ветви или систему в целом от короткого замыкания, УЗО предохраняет вас от поражения током, а дифференциальный автомат совмещает 2 эти функции. Последний должен устанавливаться на каждую силовую линию. Чтобы уберечь домашние электроприборы от перепадов напряжения, можете дополнить схему защитным реле, устанавливаемым после главного УЗО, как об этом рассказывает мастер на видео:
Чтобы сделать полную схему электрификации, нужно от руки начертить план дома и разместить на нем осветительные приборы с розетками. Укажите местонахождение электрощита и раскиньте от него проводку вдоль стен, отмечая каждую пару (фаза и ноль) одной линией, как это делают электрики (называется – однолинейная схема). Пример такого эскиза изображен на картинке.
Составление схемы
По закону частному лицу государство гарантирует упрощенное подключение к электричеству жилища при условии, что его электросеть будет потреблять не более 15 кВт мощности. Если в планах нет применения теплого пола или мощного бойлера на электропитании, то этих киловатт в большинстве случаев хватает с избытком. Можно даже использовать скважинные насосы и маломощный слесарный станок в гараже.
Типичная схема электропроводки в доме
Упрощенный порядок электрификации дома предполагает:
- подачу документов на подсоединение к сетям с указанием планируемой к потреблению мощности;
- получение техусловий (сколько киловатт в итоге выдадут и с какого столба);
- подготовка и согласование электропроекта коттеджа (при необходимости);
- выполнение монтажа проводки и электрооборудования;
- получение актов о соответствии внутридомовой электроэнергетической системы проекту и ввода ее в эксплуатацию;
- подписание договора электроснабжения со снабжающей компанией.
А что происходит в доме – это проблемы его хозяина. При этом всю нужную документацию по проводам от трансформатора до вводного шкафа они готовят сами.
Однако многие поставщики электричества продолжают при выполнении подключения привычно по-старому требовать проект электроснабжения коттеджа. В этом документе указывается схема электропроводки дома с обозначением месторасположения всех розеток, выключателей и приборов освещения. В любом случае его рекомендуется делать, чтобы четко понимать план разводки проводов по зданию и их необходимый метраж.
Шаг 3: проведение монтажных работ
Прокладка кабеля в штрабе
Когда необходимые материалы уже куплены, перед тем, как проложить электропроводку, нужно разметить трассы будущей прокладки кабелей. Для этого, разметив места для розеток, выключателей и распределительных коробок, при помощи специальной коронки и перфоратора делаются углубления
Важно, чтобы над каждой розеткой и выключателем была распределительная коробка, за исключением розеток, которые будут питаться от одной группы. Их объединяют между собой
Между углублениями, согласно нарисованной схеме электропроводки квартиры, чертятся линии, по которым и делается канавка под провод, так называемая штраба — по ней и будет производиться прокладка провода.
Прокладка проводки должна производиться параллельно или перпендикулярно полу. Хотя по старым нормам и допускалось прокладывать, срезая углы при скрытой проводке, в наши дни подобное не практикуется. И к тому же, при производстве последующих ремонтов и бурении стены необходимо понимать, где скрыт кабель, иначе возникает риск его пробоя. А потому прокладка электрики по новым правилам более удобна. По этой же причине сохраняется схема прокладки кабеля.
Проводку в штрабы стен необходимо укладывать отрезками, с расчетом чуть большей длины, чтобы из распределительных коробок, розеток и выключателей они торчали примерно на 8–10 см. Делается это для удобства последующего монтажа.
Так же на свои места устанавливаются подрозетники и распределительные коробки.
Разводка
Расключение при помощи клеммников Wago
Конечно же, после прокладки электропроводки требуется правильная коммутация проводов в квартире. Наверняка все видели, что изоляция жил кабелей имеет различную расцветку, но некоторые не знают, для чего она делается. Подобная цветовая маркировка преследует конкретную цель — облегчить монтаж и обезопасить электрика.
Дело в том, что по общепринятым нормам, по желто-зеленому, желтому или зеленому проводу всегда проходит заземление. По синему или голубому — ноль, ну а все остальные расцветки приходятся на фазный провод. Если же сделать проводку не глядя на цветовую маркировку — возможны ошибки и, как следствие, короткое замыкание или срабатывание УЗО без причины. Это необходимо запомнить и учитывать, производя электромонтаж проводки в распределительных коробках. Разводя провода на выключатель, следует знать, что прерываться должна именно «фаза», тогда как нулевой провод идет напрямую к осветительным приборам. Ну а к розеткам, естественно, приходят и фаза, и ноль. Если квартирная электропроводка предусматривает заземление, к розеткам также подходит и желто-зеленая жила.
Соединения в распределительных коробках должны быть плотными. При применении метода скрутки желательно их пропаять. Конечно, это очень долгий и трудоемкий процесс, а потому более приемлемым будет использование специальных клеммников типа Wago, которые позволяют очень быстро, а главное качественно сделать соединение.
Необходимо понимать, что слабое, плохо скрученное соединение может послужить причиной перегрева или даже возгорания провода — такое испытание схема электропроводки вряд ли выдержит. И хорошо еще, если все закончится простой заменой проводки
Возможен и вариант пожара, а потому на это стоит обратить особое внимание
Проверка

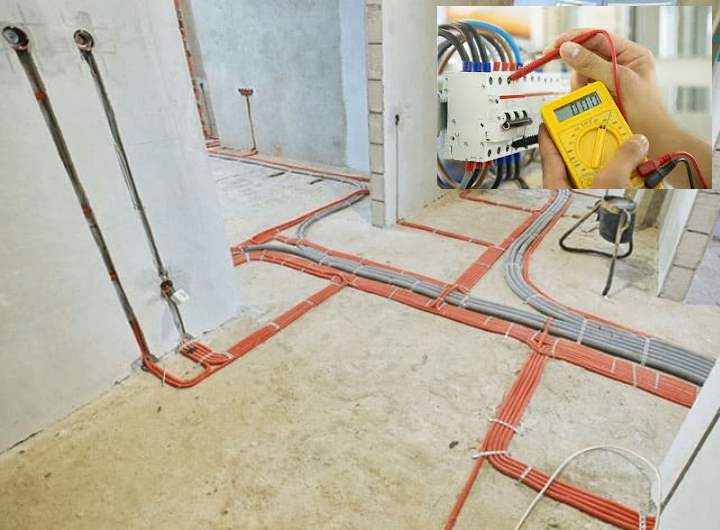

Но проложить проводку — еще не окончание работ. Ведь перед тем, как произвести подключение и сообщить обслуживающей организации о необходимости проверки, нужно же ее и протестировать. При проверке следует, для начала, воспользоваться прозвонкой мультиметра. Соединяя поочередно провода и проверяя на правильность соединения в распределительных коробках, можно в общих чертах понять, правильно ли разведена схема.

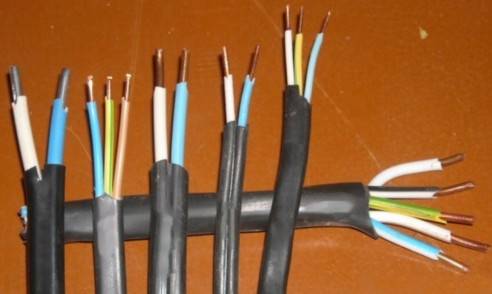

Цветовая маркировка кабелей
Чтобы полностью проверить проводку в доме, будет необходим обычный защитный автомат. Чем будет меньше его номинал, тем лучше, т.к. нагрузки на него не должно быть никакой. Алгоритм действий будет следующим.
Для начала необходимо проверить, не соприкасаются ли где-либо оголенные концы проводов. После этого проверяется каждая группа отдельно. Для этого нужно к концу линии присоединить вилку, с прохождением фазного провода через автомат. Подав на группу питание, можно определить, нет ли в нем короткого замыкания. При его наличии автоматика отключит напряжение.
Если все в порядке, при помощи мультиметра проверяются точки подключения потребителей.
При производстве данных действий необходимо быть особо внимательным, чтобы не допустить поражения электрическим током, т.к. данная процедура небезопасна.
https://youtube.com/watch?v=R1F1kxg69gM
Как проложить кабель в квартире: электромонтаж для чайников
Выключатель освещения – выступает в роли реле, способного принудительно замыкать и размыкать контакты. И что – бы его установить самому, не обязательно быть гуру в электрике, просто чётко следуйте инструкции и соблюдайте правила техники безопасности.
При условии, что кабель проложен, и в стене готово отверстие для подрозетника, можно приступать к монтажу.
Инструмент для установки выключателя:
- Набор отвёрток;
- Пассатижи;
- Канцелярский нож;
- Шпатель (для установки подрозетника).
Убедившись, что в сети нет напряжения, ровно по плоскости стены устанавливаем подрозетник, предварительно просунув провод, и замазываем наружные полости алебастром. Разбираем выключатель, и на внутренней части механизма находим контактные клеммы (маркировка L – приходящий фазный провод, стрелка – выходящий).
Согласно маркировке подключаем провода к механизму, вставляем его подрозетник, выравниваем по горизонтали и фиксируем болтами. Устанавливаем рамку и клавиши. Готово!
Сколько фаз
В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.
Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В
Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100 квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.
Нормативные документы.
Азы электрики подразумевают знание не только практической части, но и теоретической. В электрике великое множество нормативных и руководящих документов. Это всевозможные своды, СНиПы и ГОСТы. Но основной, так сказать библия электрика — ПУЭ изд. 7 (Правила устройства электроустановок. Издание 7). Этот документ нормирует именно устройство (монтаж). Проще говоря, в нем рассказывается как правильно выполнить те или иные работы, связанные с электромонтажом. Если Вы всерьез решили заняться электрикой, а не только постичь ее азы, ПУЭ должна занять место Вашей настольной книги. Не менее важны по своей значимости — Правила технической эксплуатации электроустановок потребителей ПТЭЭП. В недрах этого документа содержаться все нормы, связанные с эксплуатацией электрохозяйства, будь то огромный завод, или дачный домик.
Нюансы монтажа электропроводки в ванной комнате
До недавнего времени общепринятым был запрет на розетки в ванной комнате. Такое ограничение имело место до 1996 года. И причины тому существенны: повышенная влажность, наличие водораспределительных устройств, трубопроводы и ванна из стали – все это создавало опасность поражения электрическим током. Многие согласятся, что запрет был абсолютно правильным шагом.
Однако время не стоит на месте. Запрет отменили. Основной причиной такого послабления стало появление новейших средств электробезопасности.
В настоящее время разрешается подключение электроприборов в условиях повышенной влажности, если соблюдены следующие условия:
- розетки в ванной подключаются к кабельной линии, снабженной УЗО (устройством защитного отключения), ток срабатывания которого не превышает 30 мА;
- обязательно используется электрика с заземляющим проводом (защитный ноль TN-S);
- необходимо выдерживать минимально допустимое расстояние от розеток до двери душевой кабины в закрытом состоянии, составляющее 60 см;
- высота установки розетки должна быть не менее 130 см (от уровня пола).
Как разделить электропроводку на группы
Оптимальным является разделение потребителей по мощности. В этом случае для каждого из потребителей получится установить отдельный автомат защиты.
Стиральная и посудомоечная машины подключаются отдельным кабелем с индивидуальным автоматическим выключателем. Так же подключается электроплита, бойлер и нагреватель проточной воды.
Информация! При наличии в доме трёхфазной электропроводки аппаратура большой мощности подключается равномерно к разным фазам.
Кроме аппаратов, каждый из которых подключается по-отдельности, в доме или квартире могут быть и другие группы:
- Комнатные розетки. Подключаются все вместе или отдельно в каждой комнате.
- Кухонные розетки. Здесь устанавливаются электродуховка, микроволновая печь и другие аппараты средней мощности, поэтому эти розетки подключаются отдельным кабелем. При наличии на кухне большого количества бытовой техники кухонные розетки так же необходимо разделить на группы.
- Освещение. При использовании современных светодиодных светильников все лампы допускается подключать в одну группу, но для удобства ремонта лучше каждую комнату включать отдельно.
- Санузел. Электропроводка в этом помещении подключается через УЗО, поэтому туалет, ванная и сауна должны быть отдельной группой. Если санузел и сауна находятся на значительном расстоянии друг от друга, то эти помещения подключаются по отдельности.
Всё про электричество для начинающего электрика: основы
Применение электричества приобрело по-настоящему глобальные масштабы. Это и осветительные приборы с люминесцентными, неоновыми и лампами накаливания. Бытовая техника, которая в основном работает за счёт электричества.
Информационные и средства связи, такие как, телефоны и компьютеры. Электронные музыкальные инструменты. Электрический ток используется в качестве движущей силы для составов метро, троллейбусов и трамваев. Без тока не обходится автомобильная электроника. Даже нервная система человека работает на слабых электрических импульсах.
Величины электрического тока:
- Сила тока (измеряется в амперах);
- Напряжение (измеряется в вольтах);
- Мощность (измеряется в ваттах);
- Частота (измеряется в герцах).
Не стоит забывать и о материалах, из которых изготовлены токонесущие элементы. Проводники – к этой группе относятся металлы (медь, алюминий и серебро), обладающие высокой электропроводимостью.
Диэлектрики – вещества, не проводящие электрический ток.
С чего начать разводку электрики в квартире
Электромонтаж в квартире — это сложное и ответственное мероприятие, которое начинается с планирования. Нужно помнить, что провода прокладываются на десятилетия, если речь не идет об открытом способе.
Начать нужно с подробного рисунка квартиры с указанием всех комнат, в том числе балкона и тамбура.
Затем рекомендуется провести такие мероприятия:
- Замерить всю мебель и бытовую технику. Перенести размеры на бумагу.
- Нарисовать оконные и дверные проемы. Указать направление и ширину открывания створок. Они закроют часть стены, в которой нельзя проводить кабель, ставить розетки и выключатели.
- На свободном месте разместить электрические приборы. Следует соблюдать строительные нормативы по расстояниям от пола, углов и отопительных приборов.
- Сделать расчет прогнозируемого потребления энергии по каждой точке и помещению. Это позволит определиться с мощностью кабеля, гнезд и их количеством.
- Составить смету. В нее включить не только расходные материалы, но и приспособления для их установки. Кабель нужно брать с небольшим резервом с поправкой на возможные ошибки.
Расширение электроустановки
В настоящее время электроустановки — помимо подачи питания на выключатели, розетки и осветительные лампы — должны быть функциональными и безопасными. Когда мы решаем комплексный ремонт установки, мы должны заказать проект, в котором будут учтены все электрические устройства, включая внешние рольставни, кондиционер, садовое оборудование (освещение и розетки), входные ворота, нагревательные маты и т. Д.
Расположение точек освещения и розеток следует согласовать с дизайнером интерьера, чтобы не получилось, что розетка находится за шкафом, а выключатель света — за дверью. Мы также можем рассмотреть возможность интеллектуальной установки, которая дает бесчисленное количество вариантов конфигурации с другими устройствами, установленными в доме. Стоит хорошо продумать электромонтаж еще на этапе проектирования. Так как дальнейшие модификации всегда доставляют хлопоты.
Современная телетехническая установка для замены электропроводки в частном доме
Планируя замену электропроводки в частном доме, следует учитывать телетехническую установку. В односемейных домах его обычно размещают в специально отведенном месте, где сходятся все кабели. Чаще всего это подвал, чердак или подсобное помещение. Такая установка состоит из:
— разводка сигнализации и видеонаблюдения (камеры);
— установка телевизора, выведенная в несколько комнат в заранее определенном месте, где будет располагаться телевизор или мультимедийное устройство;
— кабели для Интернета и телефонной сети — помимо беспроводной сети, стоит проложить телекоммуникационные кабели в нескольких местах, чтобы обеспечить большую безопасность и более быструю передачу данных.
Одновременная прокладка кабелей для электрических и телекоммуникационных инсталляций значительно экономит время и деньги. Даже если мы не решимся начинать мониторинг или установку ТВ в одной из комнат. Все же во время ремонта электрику стоит проложить все необходимые сигнальные и силовые кабели. Их стоимость относительно невысока, и это позволит сэкономить много работы, если мы решим расширить установку через несколько лет. Бывает, что из-за трудностей с прокладкой кабелей подрядчик обучает элементы конструкции или направляет кабели без соблюдения соответствующих расстояний. Во время приемки установки электрические кубы должны присутствовать на всех кабелях, которые не заканчиваются аксессуарами.
Даже если мы не установим сразу все телетехнические установки, стоит обеспечить возможность их использования в будущем.
Электрощит в умном доме
Без заземления не обойтись
При сборе квартирного щита используют схему заземления TN-C-S вместо устаревшей двухпроводной . В новой системе появляется дополнительный проводник PE — заземление, теперь к потребителю должны приходить три проводника: L фаза, N ноль, PE заземление. Каждый электроприбор, имеющий специальный контакт РЕ, необходимо заземлять. Если в вашем доме или квартире нет заземления, то данную схему не трудно изготовить своими руками. В цикле статей на сайте подробно рассматривалась конструкция контура заземления для самостоятельной установки. Все что вам нужно, изучить раздел: .
Что еще важно знать — запрещено производить зануление в квартирах старого жилого фонда. Т.е
использовать дополнительно ноль N (без модернизации всей общедомовой проводки) в качестве провода заземления РЕ. Причина этому — в случае аварии (обрыве нулевого провода этажом ниже) провод обретает опасный потенциал и предметы, подключенные к такому проводнику, могут ударить током. В таких случаях проводник РЕ лучше никуда не подключать до лучших времен, до тех пор, пока не будет модернизирована домовая сеть.
За какие работы не нужно браться самостоятельно
Есть список электромонтажных работ, за которые не нужно даже пробовать сделать самостоятельно.
- Установка счетчиков учёта. Можно, но не рационально. Всё равно придется вызывать специалиста для опломбирования счетчика;
- Подключение квартиры и дома к внешнему электропитанию;
- Замена вводных автоматов и рубильников.
Для этих работ, нужно вызывать специалистов из специализированных организаций связанных с собственником электросетей, на уровне города или района.
Все работы по электромонтажу внутри своего дома (квартиры) можно выполнить самостоятельно, при строгом соблюдении правил безопасности и норм электромонтажа.
Варианты схем для квартиры
Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.
Примерная схема электропроводки для однокомнатной квартиры
В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.
Подведём итоги
Выполнить разводку электрики в квартире сможет даже домашний мастер, не имеющий подобного опыта. Главное здесь – соблюдение норм ПУЭ и правил техники электробезопасности. Следует понимать, что с электроэнергией шутки плохи, и малейший недочёт, допущенный при производстве работ, со временем может превратиться в настоящую проблему. Ну и, конечно, необходимо достаточно свободного времени – быстро подобную задачу не выполнить, особенно если опыт отсутствует полностью.
WAGO-соединения получаются аккуратными и не требуют дополнительной изоляции
Надеемся, что изложенная в сегодняшней статье информация была интересна, а главное полезна нашему Уважаемому читателю. Если у Вас остались вопросы по теме, можете их смело задавать в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально сжатые сроки. У вас есть опыт самостоятельного монтажа электропроводки в частном доме или квартире? В таком случае огромная просьба поделиться им с другими читателями – это будет весьма полезно начинающим домашним мастерам. А напоследок мы предлагаем посмотреть небольшой, но довольно информативный видеоролик по сегодняшней теме.
Watch this video on YouTube
Предыдущая Инженерия 12 эффективных способов уменьшить счета за электроэнергию
Следующая Инженерия Розетка с таймером: как использовать умное устройство дома
