Статическое давление в системе отопления и его расчет +Dbltj

Что делать, если падает давление в системе отопления

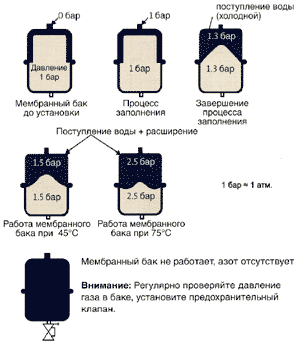

Давление в расширительном баке.

При эксплуатации автономных отопительных систем наиболее частыми являются такие аварийные ситуации, при которых давление плавно или резко снижается. Они могут быть вызваны двумя причинами:

• разгерметизацией элементов системы или их соединений;
• неполадками в котле.

В первом случае следует обнаружить место утечки и восстановить его герметичность. Сделать это можно двумя способами:

1. Визуальным осмотром. Этот метод применяется в тех случаях, когда отопительный контур проложен открытым способом (не путать с системой открытого типа), то есть все его трубопроводы, арматура и приборы находятся на виду. Прежде всего внимательно осматривают пол под трубами и радиаторами, стараясь обнаружить лужицы воды или следы от них. Кроме того, место утечки можно зафиксировать по следам коррозии: на радиаторах или в местах соединений элементов системы при нарушении герметичности образуются характерные ржавые потеки.
2. С помощью специального оборудования. Если визуальный осмотр радиаторов ничего не дал, а трубы проложены скрытым способом и не могут быть осмотрены, следует обратиться к помощи специалистов. Они располагают специальным оборудованием, которое поможет обнаружить утечку и устранить ее, если владелец дома не имеет возможности сделать это самостоятельно. Локализация точки разгерметизации осуществляется достаточно просто: вода из отопительного контура сливается (для таких случаев в нижней точке контура на этапе монтажа врезают сливной кран), затем в него с помощью компрессора закачивается воздух. Место утечки определяется по характерному звуку, который издает просачивающийся воздух. Перед запуском компрессора с помощью запорной арматуры следует изолировать котел и радиаторы.

Если проблемное место представляет собой одно из соединений, его дополнительно уплотняют паклей или ФУМ-лентой, а затем подтягивают. Лопнувший трубопровод вырезают и приваривают на его место новый. Узлы, не подлежащие ремонту, просто меняют.

Если герметичность трубопроводов и других элементов не вызывает сомнений, а давление в закрытой системе отопления все-таки падает, следует поискать причины этого явления в котле. Проводить диагностику самостоятельно не следует, это работа для специалиста, имеющего соответствующее образование. Чаще всего в котле обнаруживаются следующие дефекты:

Устройство системы отопления с манометром.

• появление микротрещин в теплообменнике из-за гидроударов;
• заводской брак;
• выход из строя подпиточного крана.

Весьма распространенной причиной, по которой падает давление в системе, является неправильный подбор емкости расширительного бачка.

Хотя в предыдущем разделе говорилось, что это может стать причиной роста давления, никакого противоречия тут нет. Когда растет давление в системе отопления, срабатывает предохранительный клапан. При этом теплоноситель сбрасывается и его объем в контуре уменьшается. В результате со временем давление будет снижаться.

Контроль давления

Для визуального контроля давления в сети отопления чаще всего применяют стрелочные манометры с трубкой Бредана. В отличие от цифровых приборов, такие манометры не требуют подключения электрического питания. В автоматизированных системах используют электроконтактные датчики. На отводе к контрольно-измерительному прибору следует обязательно устанавливать трехходовой кран. Он позволяет изолировать манометр от сети при проведении обслуживания или ремонта, а также используется для удаления воздушной пробки или сброса прибора на ноль.

https://youtube.com/watch?v=nV52-7Vu7DI

Инструкции и правила, регламентирующие эксплуатацию отопительных систем, как автономных, так и централизованных, рекомендуют устанавливать манометры в таких точках:

1. Перед котельной установкой (или котлом) и на выходе из нее. В этой точке определяется давление в котле.
2. Перед циркуляционным насосом и после него.
3. На вводе магистрали отопления в здание или сооружение.
4. Перед регулятором давления и после него.
5. На входе и выходе фильтра грубой очистки (грязевика) для контроля уровня его загрязненности.

Все контрольно-измерительные приборы должны проходить регулярную поверку, подтверждающую точность выполняемых ими измерений.

Требования ГОСТ и СНиП

В современных многоэтажных домах монтаж системы отопления осуществляют, опираясь на требования ГОСТа и СНиП. В нормативной документации оговорен диапазон температур, которые центральное отопление должно обеспечить. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.

Чтобы достичь этих показателей, необходим просчет всех нюансов в работе системы еще при разработке проекта. Задача теплотехника — обеспечить минимальную разность значений давления жидкости, циркулирующей в трубах, между нижними и последними этажами дома, сократив тем самым теплопотери.

Этажность	Рабочее давление, атм
До 5 этажей	2-4
9-10 этажей	5-7
От 10 и выше	12

На реальную величину давления влияют следующие факторы:

• Состояние и мощность оборудования, подающего теплоноситель.
• Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
• Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
• Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.

Как меняется давление от температуры

Проверяют рабочее давление в высотном доме при помощи трубчатых деформационных манометров. Если при проектировании системы конструкторы заложили автоматическую регулировку давления и его контроль, то дополнительно устанавливают датчики разных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляют на наиболее ответственных участках:

• на подаче теплоносителя от источника и на выходе;
• перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
• на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.

Обратите внимание: 10% разницы между нормативным рабочим давлением на 1 и 9 этаже — это нормально.

Уравнение Бернулли стационарного движения

Одно из важнейших уравнений гидромеханики было получено в 1738 г. швейцарским учёным Даниилом Бернулли (1700 — 1782). Ему впервые удалось описать движение идеальной жидкости, выраженной в формуле Бернулли.

Идеальная жидкость — жидкость, в которой отсутствуют силы трения между элементами идеальной жидкости, а также между идеальной жидкостью и стенками сосуда.

Уравнение стационарного движения, носящее его имя, имеет вид:

где P — давление жидкости, ρ − её плотность, v — скорость движения, g — ускорение свободного падения, h — высота, на которой находится элемент жидкости.

Смысл уравнения Бернулли в том, что внутри системы заполненной жидкостью (участка трубопровода) общая энергия каждой точками всегда неизменна.

В уравнении Бернулли есть три слагаемых:

• ρ⋅v2/2 — динамическое давление — кинетическая энергия единицы объёма движущей жидкости;
• ρ⋅g⋅h — весовое давление — потенциальная энергия единицы объёма жидкости;
• P — статическое давление, по своему происхождению является работой сил давления и не представляет собой запаса какого-либо специального вида энергии («энергии давления»).

Это уравнение объясняет почему в узких участках трубы растёт скорость потока и падает давление на стенки трубы. Максимальное давление в трубах устанавливается именно в месте, где труба имеет наибольшее сечение. Узкие части трубы в этом отношении безопасны, но в них давление может упасть настолько, что жидкость закипит, что может привести к кавитации и разрушению материала трубы.

Профилактика перепадов в системе отопления

Своевременное исполнение профилактических осмотров и работ предупредит появление перепадов давления в отопительных трубах многоэтажного дома.

Комплекс мероприятий заключается в следующем:

• установке предохранительного клапана на оборудовании, для сброса лишнего напора;
• проверка натиска за диффузором расширительной емкости и подкачка воды, если давление бачка не соответствует расчетной норме – 1,5 атм;
• промывка фильтров, удерживающих загрязнения, ржавчину, накипь.

Отслеживание исправного состояния запорной и регулировочной арматуры представлено таким же обязательным условием.

Как поднять давление

Проверки давления в отопительных магистралях многоэтажных домов нужны обязательно. Они позволяют анализировать функциональность системы. Падение уровня давления даже на незначительную величину, может стать причиной серьезных сбоев.

При наличии централизованного отопления систему чаще всего испытывают холодной водой. Падение давления за 0,5 часа на величину большую, чем 0,06 МПа указывает на наличие порыва. Если этого не наблюдается, то система готова к работе.

Непосредственно перед стартом отопительного сезона выполняют проверку водой горячей, подаваемой под максимальным давлением.

Изменения, происходящие в системе отопления многоэтажного дома, чаще всего не зависят от хозяина квартиры. Пытаться повлиять на давление — затея бессмысленная. Единственное, что можно сделать, устранить воздушные пробки, появившиеся из-за неплотных соединений или неправильно выполненной регулировки клапана спуска воздуха.

На наличие проблемы указывает характерный шум в системе. Для отопительных приборов и труб это явление очень опасно:

• Расслаблением резьбы и разрушениями сварных соединений во время вибрации трубопровода.
• Прекращением подачи теплоносителя в отдельные стояки или батареи в связи со сложностями с развоздушиванием системы, невозможностью регулировки, что может привести к ее размораживанию.
• Понижением эффективности системы, если теплоноситель прекращает движение не полностью.

Чтобы предотвратить попадание воздуха в систему необходимо перед ее испытанием в рамках подготовки к отопительному сезону осмотреть все соединения, краны на предмет пропускания воды. Если услышите характерное шипение при пробном запуске системы, немедленно ищите утечку и устраняйте ее.

Можно нанести на стыки мыльный раствор и там, где герметичность нарушена, будут появляться пузырьки.

Иногда давление падает и после замены старых батарей на новые алюминиевые. На поверхности этого металла от контакта с водой появляется тонкая пленка. Побочным продуктом реакции является водород, за счет его сжимания давление снижается.

Вмешиваться в работу системы в этом случае не стоит — проблема носит временный характер и со временем уходит сама по себе. Это происходит исключительно в первое время после монтажа радиаторов.

Повысить напор на верхних этажах высотного здания можно путем установки циркуляционного насоса.

Внимание: самой удаленной точкой трубопровода является угловая комната, следовательно, давление здесь самое меньшее.

Способы поднять давление

Централизованное отопление проверяют холодной водой. Если обнаруживается падение давления, необходимо вернуть его на прежний уровень. Затем делают испытание горячей водой.

В многоквартирном доме решить подобную проблему самостоятельно невозможно. Лучшее, что получится — вывести воздух из труб. И также могут помочь:

• Ослабление резьбы путём нарушения сварных стыков.
• Остановка подачи в разные части обвязки.
• Уменьшение мощности системы на короткий срок.
• Осмотр вентилей на предмет пропускания рабочей жидкости.
• Нанесение мыла на соединения.

Внимание! Чтобы вернуть давление на нормальный уровень, рекомендуется обратиться к специалистам, особенно при обнаружении проблем в многоквартирном доме

Определяющие факторы: мощность расширительного бачка, тип системы и другое

Давление в отопительной системе зависит от нескольких факторов:

1. Мощность оборудования. Статическое задаётся высотой многоэтажного дома или подъёмом расширительного бака. Динамическая составляющая в большей степени определяется мощностью циркуляционного насоса и в меньшей степени ― мощностью отопительного котла.

При обеспечении нужного давления в системе учитывают появление препятствий для движения теплоносителя в трубах и радиаторах. При длительной эксплуатации в них накапливается накипь, окислы и осадок. Это ведёт к уменьшению диаметра, а значит, к повышению сопротивления движению жидкости. Особенно заметно при повышенной жёсткости (минерализации) воды. Для устранения проблемы периодически проводят тщательную промывку всей отопительной конструкции. В регионах, где вода жёсткая, устанавливают очистные фильтры для горячей воды.

Нормирование рабочего давления в многоквартирных домах

Многоэтажные дома подключаются к центральному отоплению, где теплоноситель поступает от ТЭЦ, или к домовым котельным. В современных отопительных системах показатели поддерживается в соответствии с ГОСТ и СНиП 41-01-2003. Нормальное давление обеспечивает температуру в помещениях 20—22 °С при влажности 30—45%.

В зависимости от этажности здания установлены следующие нормы:

• в домах высотой до 5 этажей 2—4 атм;
• в зданиях до 10 этажей 4—7 атм;
• в сооружениях выше 10 этажей 8—12 атм.

Важно обеспечить равномерный обогрев квартир, расположенных на разных этажах. Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%. Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%

Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%.

В периоды, когда отопление не нужно в системе поддерживаются минимальные показатели. Оно определяется по формуле 0,1(Нх3+5+3), где Н — количество этажей.

Кроме этажности здания, величина зависит от температуры входящего теплоносителя. Установлены минимальные значения: при 130 °С ― 1,7—1,9 атм., при 140 °С ― 2,6—2,8 атм. и при 150 °С ― 3,8 атм.

Внимание! Важную роль в эффективности отопления играет периодическая проверка рабочих показателей. Контролируют их в отопительный сезон и в межсезонье. Во время эксплуатации контроль ведётся по манометрам, установленным на входе и выходе схемы отопления

На входе величина поступающего теплоносителя должна соответствовать установленным нормам

Во время эксплуатации контроль ведётся по манометрам, установленным на входе и выходе схемы отопления. На входе величина поступающего теплоносителя должна соответствовать установленным нормам.

Проверяют разницу давлений на входе и выходе. В норме перепад составляет 0,1—0,2 атм. Отсутствие перепада указывает на отсутствие движения воды на верхние этажи. Увеличение разницы свидетельствует о наличии утечек теплоносителя.

В тёплое время года отопительную систему проверяют с помощью опрессовок. Обычно тестирование обеспечивается холодной водой, прокачиваемой насосом. Разгерметизация системы фиксируется при падении показателей в течение 25—30 минут на величину свыше 0,07 МПа. Нормой считается падение на 0,02 МПа в течение 1,5—2 ч.

Фото 1. Процесс опрессовки системы отопления. Используется электрический насос, который подключен к радиатору.

Какое оптимальное давление должно быть в закрытой системе отопления

Выше рассмотрено отопление «многоэтажек», которое обеспечивается по закрытой схеме. При обустройстве закрытой системы в частных домах существуют нюансы. Обычно используют циркуляционные насосы, которые поддерживают нужные показатели. Главное условие их установки ― создаваемое давление не должно превышать показатели, на которые рассчитан отопительный котёл (указывается в инструкции на оборудование).

В то же время оно должно обеспечивать движение теплоносителя по всей системе, при этом разница температуры воды на выходе из котла и в точке возврата не должна превышать 25—30 °С.

Для частных, одноэтажных строений нормой считается давление в закрытой системе отопления в пределах 1,5—3 атм. Длина трубопровода при самотёке ограничивается 30 м, а при использовании насоса ограничение снимается.

Давление в отопительной системе многоэтажного дома

В многоэтажных зданиях обычно статическое давление теплоносителя высокое. Чем выше высота дома, тем выше давление. Чтобы его преодолеть необходимо, применять мощные насосы с сухим ротором. Чтобы преодолеть подъем нужно 3 Бар и 2 Бар на трение с местным сопротивлением. В подвальных теплопунктах устанавливаются манометры. На них указываются значение 4-7 Бар.

В подающей магистрали часто бывает давление от 12 до 15 бар. Это зависит от длины трассы до ближайшей ТЭЦ.

В многоквартирных домах с централизованным отоплением не смысла измерять или понижать давление в системе. Даже при снятии показаний манометра вы не получите результат. Так как в разных квартирах на разных этажах будут разные показатели. Единственные вопросы у хозяев могут быть о сроке службы батарей отопления и о качестве работы системы. В многоэтажных домах не рекомендуется устанавливать чугунные радиаторы, так как они выдерживают не более 6 Бар.

Назначение и сфера использования прибора

Вопросы, о которых даже не подозревают многие жители крупных городов, после приобретения загородной недвижимости сразу же становятся актуальными. Среди них – устройство личного водопровода, одним из важных элементов которого является датчик давления.

Жизнь на свежем воздухе вдвойне приятна, если можно принять ванну, воспользоваться стиральной машиной или включить автоматический полив грядок, засаженных домашними овощами, клубникой и зеленью. Чтобы удовлетворить все потребности жителей конкретного частного домовладения, требуется отлаженная система снабжения водой.

Для автоматизации процесса забора воды в автономные водопроводы устанавливаются датчики давления, со спецификой использования которых знакомит следующая подборка:

Хозяева дач и коттеджей используют воду из колодцев и скважин. Для ее забора применяют современное оборудование, сердцем которого служит насос. Он, по мере необходимости, подкачивает воду. Чтобы продлить срок службы, устанавливают специальный датчик, следящий за давлением воды в трубопроводе.

Второе название этого прибора – реле давления. В некоторых моделях насосных станций он идет в комплекте. Датчик имеет настройки, установленные фирмой производителем. Его предназначение – обеспечить оптимальную частоту включения и выключения насоса.

Когда 5-6 домочадцев постоянно проживают в доме, они включают краны, чтобы помыть руки, пользуются унитазом, моют посуду, принимают ванну, используют воду для мытья автомобиля или полива огорода. Сложно представить, как долго выдержал бы насос, работу которого не контролирует датчик. Он бы включался каждый раз, когда пользователи нуждаются в воде.

Особенности открытых и закрытых отопительных систем

По конструкции системы отопления в частных домах могут быть:

• открытыми – предполагается наличие расширительного бака и естественный тип циркуляции теплоносителя: при нагреве он поднимается вверх, а по мере остывания опускается вниз;
• закрытыми – отопительный контур изолирован от внешней среды, а теплоноситель двигается благодаря циркуляционному насосу.

Для успешного функционирования отопления открытого типа необходимо, чтобы котел был расположен в самой нижней точке, а расширительный бак – в самой верхней. При этом сечение выходящих из котла труб должно быть больше, чем входящих на обратном контуре. Используют такую систему преимущественно в маленьких одноэтажных домах.

Закрытый тип отопления встречается намного чаще. При этом рабочее давление в отоплении частного дома закрытого типа должно находиться на уровне полутора-двух атмосфер, при условии, что здание небольшое и батарей немного. Если в частном доме много комнат или он имеет несколько этажей, понадобится дополнительный циркуляционный насос.

Если отопительная система заполняется водой в первый раз, возможно попадание воздуха в контур. Как только он будет удален, давление в системе слегка упадет. Его нужно будет еще немного поднять, не доводя, однако, до рабочего значения. По мере прогрева воды давление возрастет.

В межсезонье закрытая система с насосом позволяет регулировать степень нагрева, устанавливая минимальные значения.

Что делать, если падает давление в системе отопления

Давление в расширительном баке.

При эксплуатации автономных отопительных систем наиболее частыми являются такие аварийные ситуации, при которых давление плавно или резко снижается. Они могут быть вызваны двумя причинами:

• разгерметизацией элементов системы или их соединений;
• неполадками в котле.

В первом случае следует обнаружить место утечки и восстановить его герметичность. Сделать это можно двумя способами:

1. Визуальным осмотром. Этот метод применяется в тех случаях, когда отопительный контур проложен открытым способом (не путать с системой открытого типа), то есть все его трубопроводы, арматура и приборы находятся на виду. Прежде всего внимательно осматривают пол под трубами и радиаторами, стараясь обнаружить лужицы воды или следы от них. Кроме того, место утечки можно зафиксировать по следам коррозии: на радиаторах или в местах соединений элементов системы при нарушении герметичности образуются характерные ржавые потеки.
2. С помощью специального оборудования. Если визуальный осмотр радиаторов ничего не дал, а трубы проложены скрытым способом и не могут быть осмотрены, следует обратиться к помощи специалистов. Они располагают специальным оборудованием, которое поможет обнаружить утечку и устранить ее, если владелец дома не имеет возможности сделать это самостоятельно. Локализация точки разгерметизации осуществляется достаточно просто: вода из отопительного контура сливается (для таких случаев в нижней точке контура на этапе монтажа врезают сливной кран), затем в него с помощью компрессора закачивается воздух. Место утечки определяется по характерному звуку, который издает просачивающийся воздух. Перед запуском компрессора с помощью запорной арматуры следует изолировать котел и радиаторы.

Если проблемное место представляет собой одно из соединений, его дополнительно уплотняют паклей или ФУМ-лентой, а затем подтягивают. Лопнувший трубопровод вырезают и приваривают на его место новый. Узлы, не подлежащие ремонту, просто меняют.

Если герметичность трубопроводов и других элементов не вызывает сомнений, а давление в закрытой системе отопления все-таки падает, следует поискать причины этого явления в котле. Проводить диагностику самостоятельно не следует, это работа для специалиста, имеющего соответствующее образование. Чаще всего в котле обнаруживаются следующие дефекты:

Устройство системы отопления с манометром.

• появление микротрещин в теплообменнике из-за гидроударов;
• заводской брак;
• выход из строя подпиточного крана.

Весьма распространенной причиной, по которой падает давление в системе, является неправильный подбор емкости расширительного бачка.

Хотя в предыдущем разделе говорилось, что это может стать причиной роста давления, никакого противоречия тут нет. Когда растет давление в системе отопления, срабатывает предохранительный клапан. При этом теплоноситель сбрасывается и его объем в контуре уменьшается. В результате со временем давление будет снижаться.

Контроль давления

Для визуального контроля давления в сети отопления чаще всего применяют стрелочные манометры с трубкой Бредана. В отличие от цифровых приборов, такие манометры не требуют подключения электрического питания. В автоматизированных системах используют электроконтактные датчики. На отводе к контрольно-измерительному прибору следует обязательно устанавливать трехходовой кран. Он позволяет изолировать манометр от сети при проведении обслуживания или ремонта, а также используется для удаления воздушной пробки или сброса прибора на ноль.

Инструкции и правила, регламентирующие эксплуатацию отопительных систем, как автономных, так и централизованных, рекомендуют устанавливать манометры в таких точках:

1. Перед котельной установкой (или котлом) и на выходе из нее. В этой точке определяется давление в котле.
2. Перед циркуляционным насосом и после него.
3. На вводе магистрали отопления в здание или сооружение.
4. Перед регулятором давления и после него.
5. На входе и выходе фильтра грубой очистки (грязевика) для контроля уровня его загрязненности.

Все контрольно-измерительные приборы должны проходить регулярную поверку, подтверждающую точность выполняемых ими измерений.

Каким должно быть давление в многоэтажке?

Из данной статьи вы узнаете, какое давление в системе отопления многоэтажного дома считается нормальным, о причинах его перепадов и способах устранения неполадок. Также речь пойдет о методах проверки контура на прочность и .

Рабочее давление в системе отопления многоквартирного дома

На странице собрана информация про рабочее давление в системе отопления многоквартирного дома: как проконтролировать перепад в трубах и батареях, а также максимальная норма в автономной системе отопления.

Для эффективной работы отопительной системы высотного дома должны соответствовать норме одновременно несколько параметров.

Давление воды в системе отопления многоквартирного дома – это главный критерий, по которому равняются, и от которого зависят все остальные узлы этого достаточно сложного механизма.

Виды и их значения

Рабочее давление в системе отопления многоквартирного дома сочетает в себе 3 вида:

1. Статическое давление в отоплении многоквартирных домов показывает, насколько сильно или слабо давит теплоноситель изнутри на трубы и радиаторы. Оно зависит от того, на какой высоте находится оборудование.
2. Динамическим называют напор, с которым вода движется по системе.
3. Максимальное давление в системе отопления многоквартирного дома (его еще называют «допустимым») указывает, какой напор считается для конструкции безопасным режимом.

Так как практически во всех многоэтажных зданиях применяются отопительные системы закрытого типа, то показателей не так уж много.

• для зданий до 5 этажей – 3-5 атмосфер;
• в девятиэтажных домах – это 5-7 атм;
• в высотках от 10 этажей – 7-10 атм;

Для теплотрассы, которая тянется от котельной до систем теплопотребления, нормальное давление равно 12 атм.

Чтобы выровнять давление и обеспечить стабильную работу всему механизму, применяется регулятор давления в системе отопления многоквартирного дома. Этот балансировочный ручной вентиль регулирует количество теплоносителя простыми поворотами рукоятки, каждый из которых соответствует определенному расходу воды. Эти данные указываются в инструкции, прилагаемой к регулятору.

Рабочее давление в системе отопления многоквартирного дома: как проконтролировать?

Чтобы знать, соответствует ли норме давление в трубах отопления в многоквартирном доме, существуют специальные манометры, которые способны не только указать на отклонения, даже самые незначительные, но и заблокировать работу системы.

Так как на разных участках теплотрассы давление отличается, то таких приборов нужно установить несколько.

Обычно их монтируют:

• на выходе и на входе из отопительного котла;
• с двух сторон циркуляционного насоса;
• по обе стороны фильтров;
• в точках системы, расположенных на разной высоте (максимальной и минимальной);
• поблизости от коллекторов и разветвлений системы.

Перепады давления и его регулирование

Скачки напора теплоносителя в системе чаще всего указывают при повышении:

• на сильный перегрев воды;
• сечение труб не соответствует норме (меньше, чем требуется);
• засорение труб и отложения в приборах отопления;
• наличие воздушных пробок;
• производительность насоса выше, чем требуется;
• в системе перекрыты какие-либо ее узлы.

При понижении:

• о нарушении целостности системы и утечке теплоносителя;
• поломка или сбой в работе насоса;
• может быть вызвано нарушениями в работе блока безопасности или разрывом мембраны в расширительном баке;
• отток теплоносителя из отопительного в контур носителя;
• засорение фильтров и труб системы.

Норма в автономной системе отопления

В случае, когда в квартире установлен автономный обогрев, теплоноситель нагревается при помощи котла, обычно небольшой мощности. Так как трубопровод в отдельной квартире невелик, ему не требуются многочисленные измерительные приборы, а нормальным давлением считается 1.5-2 атмосферы.

Во время запуска и тестирования автономной системы, она заполняется холодной водой, которая при минимальном давлении постепенно разогревается, расширяется и достигает нормы. Если вдруг в подобной конструкции давление в батареях падает, то не нужно паниковать, так как причиной этого чаще всего является их завоздушенность. Достаточно контур освободить от лишнего воздуха, наполнить теплоносителем и давление само достигнет нормы.

Чтобы избежать аварийных ситуаций, когда давление в батареях отопления многоквартирного дома резко повышается хотя бы на допустимые 3 атмосферы, нужно установить либо расширительный бачок, либо предохранительный клапан. Если этого не сделать, возможна разгерметизация системы и тогда придется ее менять.

• проводить диагностику;
• чистить ее элементы;
• проверять работоспособность измерительных приборов.

2 тыс.
1.4 тыс.
6 мин.

Что такое потери давления в воздуховодах?

Расчет потерь давления возможен при наличии всей информации о режиме работы воздуховода (длина, сечение, давление, скорость потока и т.д.). Необходимо в первую очередь определить потери на трение и на местные сопротивления, которые зависят от скорости потока и плотности перемещаемого газа с учетом соответствующих коэффициентов и табличных значений.

Расчет воздуховодов может быть произведен по двум методикам. Оптимальным способом считается выполнение расчета и тем, и другим способом, с последующим применением на практике больших результатов. Рассмотрим их внимательнее:

Метод допустимых скоростей

Расчет по допустимым скоростям позволяет определить параметры воздуховодов исходя из потребностей и нормативных требований к вентиляции помещений разного назначения. Исходными данными являются табличное значение оптимальной скорости воздуха в данном помещении, а также расчетное сечение воздуховодов с величиной падения давления.

Затем производят расчет по следующей методике:

• создается схема вентиляции с указанными значениями длины каналов и расхода воздуха на каждом участке

• определяется оптимальный диаметр (размер) каналов

• вычисляются потери давления на трение и местные сопротивления

• потери давления суммируются и определяется окончательное значение для данного участка воздуховода

В результате получается значение, определяющее режим подачи воздуха в конечной точке системы или ее участка.

Метод постоянной потери напора

Этот метод достаточно прост, но не дает точных значений. Он используется на начальной стадии проектирования, для определения технико-экономических показателей данной вентиляционной системы. Методика базируется на показателе падения напора в зависимости от длины воздуховодов.

Порядок расчета:

• определение скорости потока по специальной диаграмме зависимости скорости от расхода

• рассчитывают начальную величину потери расхода, обозначающую падение производительности на 1 погонный метр воздуховода

• выбирают наиболее нагруженную ветвь воздухопровода и принимают ее протяженность за общую величину

• умножают общую длину на величину потери напора (начальную, на 1 п.м.)





















• прибавляют размер потерь на диффузорах

• по диаграмме определяют начальный диаметр воздуховода, обеспечивающий заданный расход в конечной точке системы

Необходимо понимать, что выполнение подобных расчетов представляет собой большую сложность и не может быть произведено человеком без специальной подготовки.

Автономное отопление

Зачем нужен расширительный бачок

Расширительный бак отопления вмещает избыток расширившегося теплоносителя при его нагреве. Без расширительного бака давление может превысить прочность трубы на разрыв. Бак состоит и стальной бочки и мембраны из резины, которая отделяет воздух от воды.

Воздух, в отличие от жидкостей, хорошо сжимается; при увеличении объема теплоносителя на 5% давление в контуре благодаря воздушной емкости вырастет незначительно.

Объем бака обычно берется примерно равным 10% общего объема отопительной системы. Цена этого устройства невелика, так что покупка не будет разорительной.

Правильный монтаж бачка — подводкой вверх. Тогда в него не попадет лишний воздух.

Почему в закрытом контуре уменьшается давление

Почему падает давление в системе отопления закрытого типа?

Ведь воде некуда деться!

• При наличии в системе автоматических воздушников через них будет выходить растворенный на момент заполнения в воде воздух. Да, он составляет небольшую часть объема теплоносителя; но ведь большого изменения объема и не нужно, чтобы манометр отметил изменения.
• Пластиковые и металлопластиковые трубы могут незначительно деформироваться под влиянием давления. В сочетании с высокой температурой воды этот процесс ускорится.
• В системе отопления падает давление при снижении температуры теплоносителя. Тепловое расширение, помните?
• Наконец, незначительные утечки легко увидеть лишь в централизованном отоплении по ржавым следам. Вода в замкнутом контуре не столь богата железом, да и трубы в частном доме чаще всего не стальные; поэтому увидеть следы мелких течей в том случае, если вода успевает испаряться, почти невозможно.

Чем опасно падение давления в замкнутом контуре

Выходом из строя котла. В старых моделях без термоконтроля — вплоть до взрыва. В современных старших моделях часто присутствует автоматический контроль не только температуры, но и давления: когда оно падает ниже порогового значения, котел сообщает о неполадке.

В любом случае лучше поддерживать давление в контуре на уровне примерно полутора атмосфер.

Последствия взрыва отопительного котла.

Как замедлить падение давления

Чтобы не подпитывать систему отопления раз за разом каждый день, поможет простая мера: поставьте второй расширительный бак большего объема.

Внутренние объемы нескольких бачков суммируются; чем больше суммарное количество воздуха в них — тем меньшее падение давления вызовет уменьшение объема теплоносителя на, скажем, 10 миллилитров в сутки.

Несколько расширительных бачков можно подключить параллельно.

Где поставить расширительный бак

В общем-то, большой разницы для мембранного бака нет: он может быть подключен в любой части контура. Производители, однако, рекомендуют подключать его там, где течение воды максимально близко к ламинарному. При наличии в системе циркуляционного насоса отопления бачок можно смонтировать на прямом участке трубы перед ним.
