Ремонт печной трубы своими руками

Когда требуется ремонт?

Эту работу можно было бы отсрочить на неопределенное время, если бы в процессе кладки печи соблюдались все нормативы и требования. Но сегодня настоящих печников мало, поэтому печки на даче требуют частого ремонта.

Ведь зачастую пользуются ими время от времени, когда хозяева приезжают ранней весной, зимой или поздней осенью. Летом, как правило, кирпичные печи на дачах не используются. Отапливать домик не требуется, топить же печь на даче ради приготовления обеда или ужина мало кто хочет. А редкое использование печки приводит к тому, что кирпич отсыревает, и когда дачникам необходимо быстро прогреть помещение, то они стремятся как можно больше втолкнуть дров в печку, в результате чего происходит растрескивание кирпичей. Начинает выкрашиваться межкладочный раствор, под воздействием высокой температуры появляются трещины, печка дымит, дверцы начинают плохо закрываться. Вот тогда и возникает вопрос, как быстро и недорого отремонтировать печь на даче своими руками.

Ремонт может потребоваться и тогда, когда возникают проблемы с тягой. Дымоход может зарасти сажей и прочими отложениями, которые во время горения выделяют дрова, особенно хвойных пород. В дымоходе может произойти обрушение стенки, в результате чего он забивается обломкам кирпичей, и тяга в этом случае практически отсутствует.

Дымоход может быть изначально сделан с нарушением технологии. В этом случае ремонт не потребуется, нужно будет полностью демонтировать непригодную конструкцию и возводить своими руками новую, если к этому есть навык и умение. В противном случае приходится искать толкового специалиста.

И более мелкий ремонт печи на даче, производимый своими руками заключается в укреплении дверок топочной камеры, духового шкафа или зольника, которые в процессе эксплуатации начали шататься и угрожают выпасть вовсе. Это вполне можно сделать своими руками.

Разделка печной трубы на крыше

Разделку печной трубы на крыше проводят с учетом нескольких размеров:

  • минимальное расстояние от поверхности крыши до стропил 250-300 мм;
  • если в качестве покрытия поверхностей используется толь или рубероид – размер до трубы дымохода от 300 мм;
  • если в качестве стропил используются металлические или бетонные детали это расстояние уменьшается до 200 мм.

Сложности возникают при проходе труб через слои защиты крыши (паро, гидроизоляция, деревянная обрешетка конструкции и слои утеплителя). Работы проводим очень аккуратно, стараясь не нарушать все слои изоляции и конструкции.

Для установки стакана выполняем дополнительную обрешетку, соединяя 2 соседних стропила 2 перемычками по размеру гильзы.

Все старые слои аккуратно подтягиваем и подворачиваем вовнутрь, фиксируя кромки степлером или гвоздями со шляпками. Все зазоры заполняем слоем теплоизоляции и герметиком.

Гидроизоляция поверхностей выполняется в несколько этапов:

  • на крыше укладываем по всей поверхности трубы желобок для дренирования и отвода возможных протечек;
  • закрепляем и заполняем все зазоры и устанавливаем наружный фартук гидроизоляции. Он может изготавливаться из стали или резины. Его края заводим под покрытие крыши и фиксируем сверху внутреннего фартука основной конструкции и заделываем все стыки;
  • теперь вода при проходе в небольшие щели будет попадать дренажный желобок или удаляться в по покрытию подкрышного фартука.

После укладки слоя покрытия крыши устанавливаем наружный фартук и герметично закрепляем его к поверхности дымохода и крыши.

Схемы:

Схема разделки печной трубы на крыше

Монтаж кирпичной печной трубы

Дымоход внутри дома

По большому счету, особой разницы в последовательности выполнения работ здесь нет. Есть только дополнительные операции, когда надо установить дополнительные элементы дымохода в местах, где он пересекает перекрытие и кровлю.

Эти места нужно выбрать так, чтобы выдержать расстояние от стен и в то же время не проложить трубу посреди комнаты. Проход перекрытия аналогичен пересечению наружной стены, описанному выше, а вот проход сквозь кровлю устроить труднее.

Хорошо, когда кровля плоская. Тогда можно применить простой элемент из оцинковки, часть которого следует завести под покрытие, чтобы исключить затекание воды. Но чаще всего кровля накрыта профнастилом, металлочерепицей или шифером. Тогда установка трубы и герметизация прохода делается с помощью специального эластичного элемента, называемого крызой.

Причины и последствия разрушения трубы дымохода

К искусственным разрушениям можно отнести: некачественную безграмотную кладку; низкосортные материалы, использованные при работе; недолжная эксплуатация; низкую квалификация мастера-печника; несоблюдение правил и схем возведения конструкции.

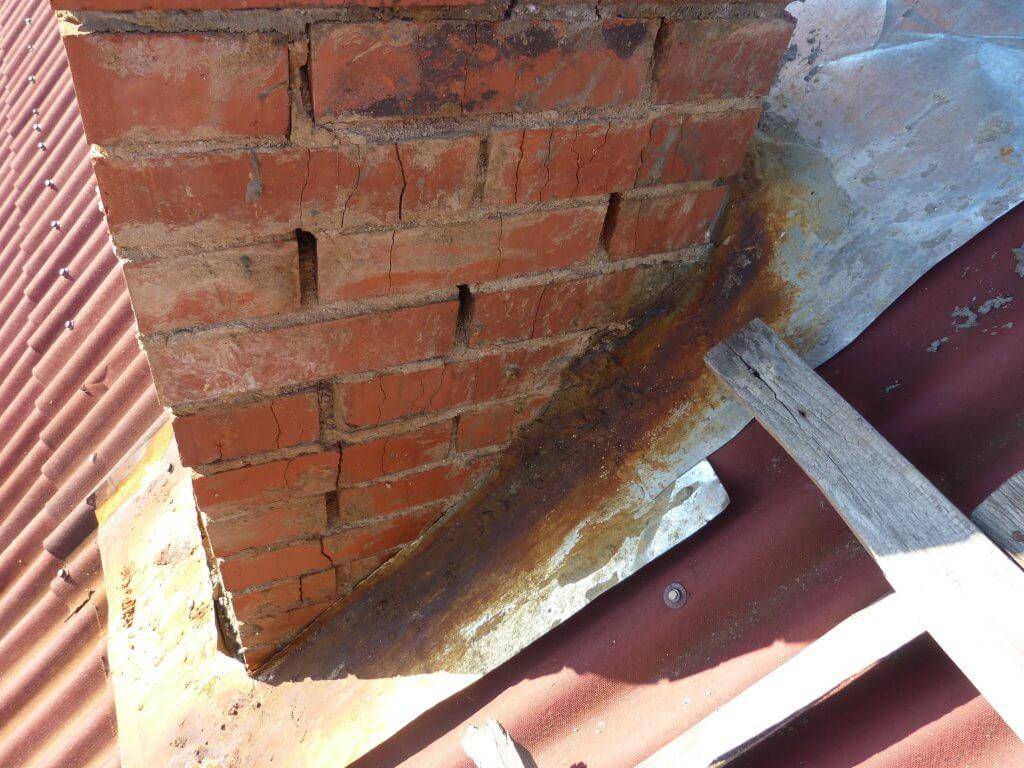

Такой дымоход уже требует ремонта

При неправильно проведенных работах в дымоходной трубе может образовываться конденсат, а при перепадах температур и замерзании воды лед будет разрывать раствор в кладке и разрушать кирпичи. После таких процессов не исключено нарушение тяги, а значит , будет невозможно топить камин или печь, так как дым не будет уходить в трубу, а направится в помещение.

Явное расслоение низкокачественного кирпича

При использовании некачественного или незакаленного кирпича, он может быть испорчен искрами или воспламенением газов, исходящих из топки . В дальнейшем эти разрушения могут привести к порче всей системы печного отопления или даже к пожару.

Ремонт дымохода из кирпича производится в и случаях его порчи по иным причинам – например, из-за последствий стихийных проявлений или механического воздействия , приведших к нарушению целостности и монолитности кладки.

Фатальное воздействие времени и природы

К естественным причинам разрушений относят вышеупомянутое длительное использование, и, как следствие, общее старение сооружения.

Причины и последствия разрушения трубы дымохода

К искусственным разрушениям можно отнести: некачественную безграмотную кладку; низкосортные материалы, использованные при работе; недолжная эксплуатация; низкую квалификация мастера-печника; несоблюдение правил и схем возведения конструкции.

Такой дымоход уже требует ремонта

При неправильно проведенных работах в дымоходной трубе может образовываться конденсат, а при перепадах температур и замерзании воды лед будет разрывать раствор в кладке и разрушать кирпичи. После таких процессов не исключено нарушение тяги, а значит , будет невозможно топить камин или печь, так как дым не будет уходить в трубу, а направится в помещение.

Явное расслоение низкокачественного кирпича

При использовании некачественного или незакаленного кирпича, он может быть испорчен искрами или воспламенением газов, исходящих из топки . В дальнейшем эти разрушения могут привести к порче всей системы печного отопления или даже к пожару.

Ремонт дымохода из кирпича производится в и случаях его порчи по иным причинам – например, из-за последствий стихийных проявлений или механического воздействия , приведших к нарушению целостности и монолитности кладки.

Фатальное воздействие времени и природы

К естественным причинам разрушений относят вышеупомянутое длительное использование, и, как следствие, общее старение сооружения.

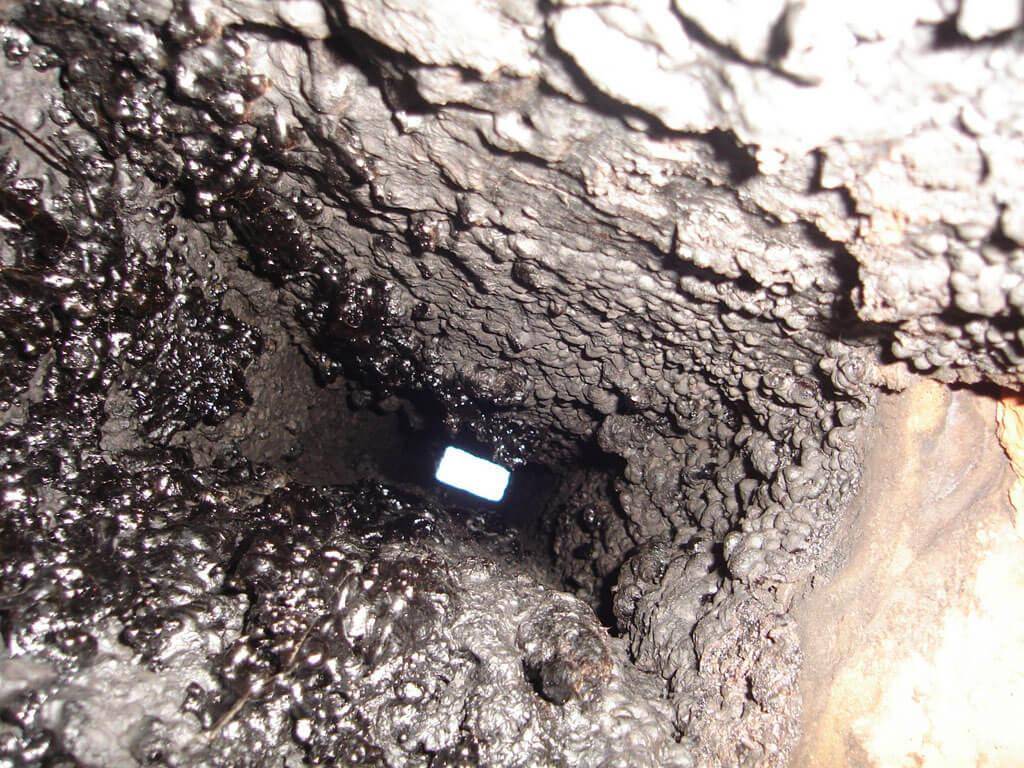

Почему дымоход засоряется

Засорение дымоходных каналов – естественный процесс, возникающий в результате горения. Только часть топлива, распадаясь на фракции, приобретает газообразную форму и выходит, как выброс, в атмосферу.

Другие фрагменты с более тяжелой, плотной структурой принимают форму сажевого налета и оседают на внутренней поверхности трубопровода, со временем в разы ухудшая его пропускную способность.

Провоцирует засор каналов использование дров из хвойных пород деревьев. Тягучие смолистые вещества, в избытке содержащиеся в составе, образуют мощную клейкую основу и способствуют удержанию на ней сажевых отложений.

Такое загрязнение тяжело поддается препаратной чистке и требует тщательного удаления посредством механических приспособлений.

Бытовой мусор, упаковочная тара, остатки старой мебели, текстиль и прочие предметы, не являющиеся топливным ресурсом по определению, во время сгорания выделяют едкие эфирные комплексы, тяжелые канцерогены и смолистые соединения.

Поэтому сжигание в топке печи или камина подобных отходов жизнедеятельности человека негативно сказывается на работе отопительного оборудования любого класса.

Все они в форме плотного, вязкого осадка покрывают внутреннюю поверхность труб и создают условия для удержания сажи, нагара и копоти. Канал, по которому газообразные элементы выходят в атмосферу, сужается до минимума, тяга опрокидывается, и часть дыма попадает в жилое помещение.

Температура в комнате падает, а использование греющего оборудования становится опасным в связи с возникновением риска отравления угарным газом.

Ускоряют забивание дымоходного канала отложениями дрова из недавно спиленного, отсыревшего леса.

Если текущая влажность полена превышает 12%, бросать его в топку сразу категорически запрещается. Необходимо его тщательно просушить в теплом помещении на протяжении хотя бы 1 недели.

Отсыревшее полено на 35% снижает уровень теплоотдачи, способствует быстрому засорению дымоотводящей системы, а со временем выводит ее из строя.

Иногда активное скопление нагара внутри трубы провоцируют ошибки, случайно или по неопытности допущенные в процессе закладки топки и обустройства дымохода для камина или печи.

  • неверно рассчитанный угол наклона трубы;
  • слишком тонкие стенки отводной системы;
  • неправильно подобранная труба для дымохода;
  • увеличенный объем конденсата, образующийся из-за недостаточной термоизоляции;
  • чрезмерное количество изгибов и поворотов дымоходного пути;
  • шероховатости на внутренней поверхности отводных каналов.

Именно эти причины ускоряют загрязнение дымоходов и в несколько раз уменьшают КПД печей, котлов и каминов. Владельцам жилья рекомендуется очень тщательно относиться к выбору печников и обращаться только к тем, кто уже подтвердил свои умения и высокую квалификацию.

Иначе с завидной регулярностью будет возникать вопрос о том, как чистить домашний дымоход, доставляя вам массу хлопот и требуя постоянных финансовых затрат.

Обмуровка дымоходного канала

Современные материалы и технологии значительно облегчают ремонт. К таким новым способам относится и обмуровка дымоотводных каналов.

Цель ее такая же – создать гладкую ровную поверхность, которая не накапливает сажу и конденсат, устойчива к перепадам температур и действию химически агрессивных веществ.

Используют для этого футеровочные смеси, в состав которых входит крошка огнеупорных материалов. Например, для финской смеси это гранитная крошка. В российском варианте «Масан» используют жаропрочный перлит.

  • гладкая внутренняя поверхность улучшает тягу, не накапливает сажу и грязь, что заметно облегчает чистку печной трубы;
  • поверхность исключает образование трещин и швов, что обеспечивает высокую пожаробезопасность;
  • рабочее сечение почти не изменяется, в отличие от той же гильзовки;
  • обмуровка занимает относительно немного времени и подходит для любых типов каналов.

Если печная труба изменяется в диаметре, щетку заменяют на устройство меньшего размера и продолжают работу.

Полимерные вкладыши

Футеровка с их помощью все еще относится к экзотическим решениям. Дело в том, что полимерный материал выдерживал лишь относительно невысокие температуры, а поэтому применялся в основном для вентиляционных каналов и дымоотводов газовых отопительных приборов. Современные разработки значительно повысили стойкость полимера к температуре, и теперь футеровка дымохода из кирпича вполне возможна.

Ремонт производится по следующей схеме.

  • Внутри дымоходной трубы размещают пустой полимерный вкладыш.
  • Вкладыш накачивают воздухом, а затем паром. Материал при этом прилегает к стенкам печного канала и застывает через какое-то время.
  • Полимерная пленка очень тонка и не изменяет диаметр дымоотвода. При этом температурные перепады ей не страшны, кислот и щелочей она не боится. А из-за высокой гладкости здесь не накапливается сажа и конденсат.

Такой ремонт самостоятельно осуществить нельзя, так как здесь требуется специальное оборудование.

Источник

Правила монтажа дымохода

Места, где осуществляется проход трубы через потолок и прочие строительные конструкции следует рассматривать с учетом того, что изнутри они обшиты деревом, то есть, сгораемым материалом

При этом неважно, из какого материала построена сама стена или перекрытие, достаточно того, что есть горючая облицовка. В целом постулаты прокладки дымоходных каналов звучат таким образом:

перед установкой металлической или кладкой кирпичной печи нужно удачно выбрать место, чтобы будущий дымоход бани не попал на несущие конструкции кровли. Нет смысла потом делать лишние повороты трубы, а кирпичный канал и повернуть-то невозможно. Общее число поворотов трубы не должно превышать 3; горизонтальный участок от печки до врезки в вертикальный канал по длине не должен превышать 1 м. Исключение – наклонный под углом 45° газоход, иногда применяемый вместо горизонтального. Но и тут увлекаться не стоит, делайте этот отрезок как можно короче; одностенный металлический дымоход должен отстоять от ничем не защищенных горючих материалов перекрытия на расстоянии 0.5 м. Если сгораемые поверхности закрыть негорючим экраном, то промежуток можно сократить до 38 см. Все требования противопожарных нормативов подробно изображены на рисунке ниже; на том же рисунке показано, как правильно установить дымоход по высоте, чтобы его срез не попал в подветренную зону. Тогда сила естественной тяги значительно снизится; вертикальный газоходный канал необходимо оборудовать системой для прочистки и слива конденсата.

Начиная от чердачного перекрытия одностенную трубу настоятельно рекомендуется защитить теплоизоляционным слоем несгораемого утеплителя, оптимальный вариант – базальтовое волокно. Снаружи изоляция обертывается кожухом из оцинкованной стали. Тогда снаружи трубы не станет появляться конденсат, а чердачное пространство будет защищено от пожара. Когда производится установка дымохода через стену, то соблюдаются такие же отступи, как для прохода сквозь перекрытие.

Основные неисправности кирпичных дымоходов и способы их устранения

  • загрязнение канала сажей или другими посторонними предметами;
  • образование конденсата в кладке;
  • видимые трещины на поверхности трубы;
  • задувание в канал дымохода.

Засорение

Засорение вероятно из-за скопления сажи, обвала кирпича или штукатурки, попадания посторонних предметов в шахту. Из-за засора снижается тяга. Строго говоря, ремонт тут и не нужен. Чтобы исправить ситуацию, тяжелой металлической гирей пробивают образовавшуюся пробку. Специалист (или вы сами), находясь на крыше, привязывает гирю к веревке и пускает ее в шахту.

Если такой способ не подошел – придется разбирать печь, пока не будет найден «вор», «укравший» вашу тягу! Если причина засора в саже, то, засучив рукава, надо чистить: ершиком на длинной палке, химическими средствами типа «Трубочист» или по-дедовски сжигать картофельные очистки.

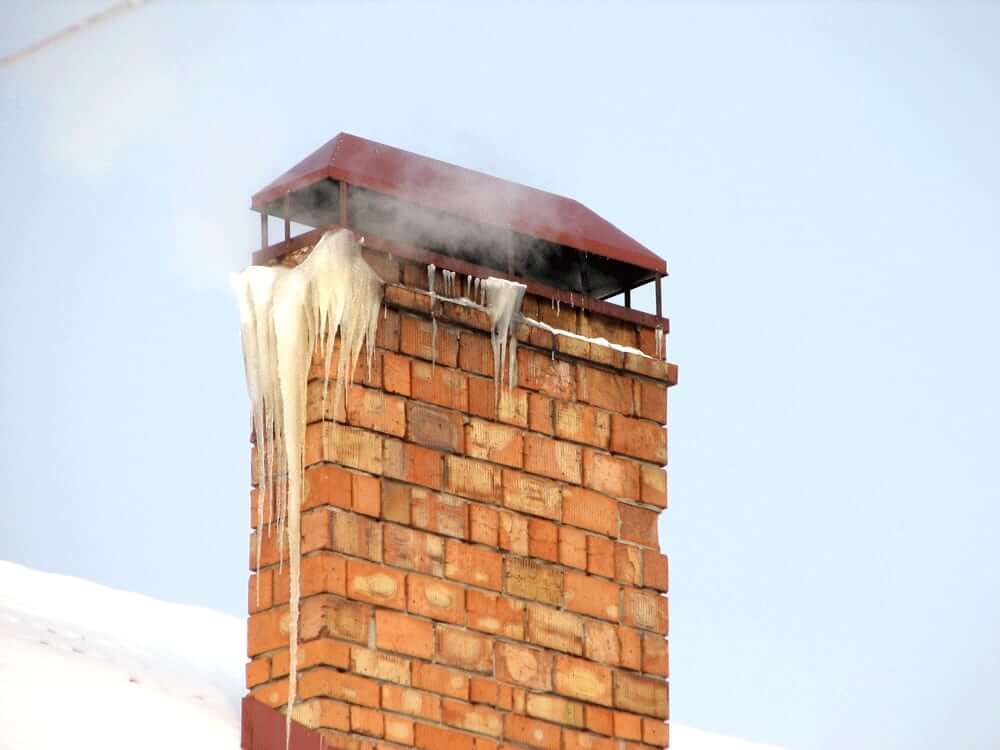

Конденсат

Появление запаха гари в отапливаемом помещении или смолистых пятен и излишней влаги на стенках шахты свидетельствует о том, что в конструкции появился конденсат.

Его виновник – трещины в кладке или промерзание из-за плохого утепления дымохода.

Утепление обычно необходимо для зданий с холодным чердаком. Участок трубы в таких случаях теплоизолируют базальтовой ватой или другим подходящим материалом.

Трещины

  1. Значительный перепад температур. Поэтому, когда печь долго не топилась, то топить нужно понемногу с постепенным увеличением объема дров.
  2. Время эксплуатации. Делай ремонт вовремя!

Для ремонта дымохода от мелких трещин используют:

  • глину – продается фасовкой в мешках массой от 1 кг;
  • жаростойкий герметик;
  • огнеупорный цементный раствор.

Задувание

Обратная тяга, она же задувание, происходит из-за двух причин:

  1. Выход из строя оголовок печи. Замена оголовка решает проблему.
  2. Недостаточная высота дымохода на кровле. В этом случае нужно добавить несколько рядов, и тяга вернется.

Монтаж сэндвич-дымохода через стену

При выводе дымовой тубы через стену есть два способа. Первый вариант (на фото слева) — поднять его в помещении ближе к потолку, и там вывести. Второй — сделать вывод на уровне дымового патрубка от котла. В этом случае почти весь дымоход оказывается на улице.

Как можно выводить сэндвич дымоход через стену

Предпочтительнее второй вариант — в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.

Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется — добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.

Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант — подложить под металл теплоизоляционный материал — например, картон из минеральной ваты. Еще вариант — лист асбеста (как на фото).

Подготовка места под установку печи и установленный в стену ППУ с куском трубы

В стене проделывают отверстие. Его размеры определяются СНиПом -расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих — 450 мм. Получается солидная дыра, особенно если говорить о стенах из горючих материалов. Есть один момент, при помощи которого можно уменьшить размеры отверстия под проход сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

Пример организации прохода сэндвич трубы через стену

Проем может быть круглым или квадратным, лишь бы выдерживались противопожарные нормы. Квадратные отверстия делать и обшивать проще, потому чаще делают их.

Вот так выглядит заделанный листом металла проход трубы через стену

В данное отверстие вставляется проходной узел — короб из негорючего материала. В него заводится сэндвич труба дымохода, фиксируется по центру. Все зазоры закладываются жаростойким утеплителем, дыра с двух сторон закрывается негорючим материалом. Обычно это лист металла.

Со стороны помещения вставляется проходной узел. В данном случае он из минерита, но может быть и металлический

Один важный момент: разрабатывать дымоход надо так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видимыми и обслуживаемыми.

Далее надо сделать или установить готовый опорный кронштейн, который будет держать весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна — опорная площадка, которая при помощи упоров передает вес на стену.

Самодельная опорная площадка для наружного сэндвич дымохода из уголоков 50*50 мм и 40*40 мм

Сделанная своими руками опорная площадка из перфорированного уголка

Конструкция из П-образного металлического профиля

Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, которая проходит через стену, подсоединяется тройник. В нижней части находится съемный стакан, в котором скапливается конденсат. Некоторые модели имеют внизу штуцер с небольшим краном. Это еще удобнее — не надо снимать стакан, можно подключить к штуцеру шланг, вывести его в какую-то емкость (он очень токсичен, так что сливать его возле дома не надо) и сливать простым поворотом крана.

Далее туба выводится на требуемый уровень. Так как в данном случае расстояние до конька явно будет больше чем 3 м, можно чтобы высота дымохода была немного ниже конька — не ниже, чем на 10° по отношению к горизонтальной линии, проведенной от уровня конька.

Вывести дымоход желательно выше конька

Но так как данный дом находится в низинке, для обеспечения тяги трубу подняли даже выше конька. К стене она крепилась хомутами из нержавейки, с шагом немногим более метра. На крыше поставлены растяжки из стального прута диаметром 6 мм. Для установки растяжек есть специальные хомуты «с ушками», к которым и крепятся растяжки.

Крепление растяжек к дымоходу из сэндвич туб

Еще один важный момент, про который многие забывают: в месте установки трубы, на крыше надо установить секцию снегозадержателя, иначе, по весне трубу может снести снегом (если труба не выведена в сторону фронтона, как на фото).

Гильзовка

Намного чаще объектом ремонта является внутренняя поверхность печной трубы. Дымоотвод загрязняется и зарастет сажей намного быстрее, чем действуют погодные факторы и довольно часто одной только периодической чистки недостаточно. Улучшить эксплуатационные характеристики печи можно, сформировав внутри дымоотвода гладкие стенки.

Используются для этого различные методы, большинство из которых выполнимы своими руками.

Гильзовка – размещение в дымооотводе стальной или асбестоцементой трубы. Первый вариант предпочтительнее, но стоит выбрать изделие из нержавеющей стали. Конденсат в печной трубе появляется постоянно из-за разницы в температурах снаружи и внутри. А вместе с водой на стенки выпадают соли и кислоты, до этого, находящиеся в дыму. Нержавеющая сталь стойка к коррозии и к действию слабых кислот нечувствительна.

Гладкая поверхность изделия не позволяет накаливаться конденсату и саже. А зарастание сажей значительно ухудшает тягу.

Метод применяется только для прямых дымоходов из кирпича, без смещений, поворотов или изменения диаметра. На фото – рабочий момент гильзовки.

Как прочистить дымоход в бане?

Кирпичные или нержавеющие дымоходы, обслуживающие банные печи, надо чистить по мере необходимости. Практика показывает, что при круглогодичном использовании бани такая необходимость наступает не реже 2 раз в году. Для этой цели имеются специальные ершики, привязываемые к веревке с грузом, чтобы их можно было опустить сверху вниз.

Следует слить конденсат через кран внизу трубы, забраться на крышу и опустить внутрь ерш. Перед этим потребуется снять зонт или дефлектор. Очень удобно, когда в бане смонтирован дымоход с отверстием (ревизией), сквозь которое открывается доступ снизу. Тогда прочистку можно осуществить с двух сторон, а затем удалить ссыпавшуюся сажу через лючок.

Помимо механического способа, существует и химическая очистка дымохода. В продаже имеется средство, именуемое «полено Трубочист», что закладывается в топливник печки и там сжигается в соответствии с инструкцией. Средство достаточно универсальное, пригодно для любых твердотопливных отопителей и не единожды проверено на практике.

В каких случаях без ремонта не обойтись

Ремонт нельзя откладывать, если:

  • есть явные разрушения наружной части конструкции;
  • многочисленные трещины на кладке, щели в фундаменте;
  • плохая тяга;
  • завал печной камеры раствором или кирпичом;
  • сильное засорение канала.

Оценка состояния трубы

Оценивают состояние трубы после обследования, когда выявлены все возможные дефекты, уточнены размеры дымохода, если нет чертежей, проверена работоспособность газового котла, камина и т.д.

В сложных случаях стоит прибегнуть к помощи экспертов, а чтобы не допускать подобного, стоит регулярно проводить визуальное обследование самостоятельно.

Кладка дымохода

Принципиальной разницы между кладкой массива печи и дымоходов нет. Она ведется на глинопесчаном растворе с использованием тех же инструментов – печного молотка-кирочки, кельмы и строительного отвеса. Однако такие элементы, как распушка и выдра выкладываются с использованием большого количества частей кирпича размером в 1/8, 1/4, 1/2 и 3/4 от целого.

Чтобы избежать колки и тески, которые сопровождаются облаками кирпичной пыли и редко когда дают желаемый результат, стоит использовать «болгарку» с алмазным кругом для керамики. Это гарантирует точность работы, избавляет от утомительного труда и массы бесполезного кирпичного боя.

Раствор

Для кладки до уровня кровли используется смесь песка и глины, поскольку она имеет сходный с кирпичом коэффициент линейного расширения, что является определенной гарантией от появления трещин.

Чистая глина, используемая в качестве связующего, может быть как жирной, так и тощей. В некоторых местах попадаются месторождения, где пропорциональное отношение количества глины к песку оптимальное от природы: один к трем или четырем.

При увеличении объемной части глины раствор после высыхания трескается, а при уменьшении – крошится. Для определения оптимальности соотношения объемных частей надо готовый раствор размять в пальцах. Он не должен быть ни ощутимо скользким, ни шершавым, как наждачная бумага.

Выкопанная глина замачивается в железной емкости на 3–4 дня. В итоге должна получиться однородная глиняная пульпа без камней, по консистенции схожая с жидкой сметаной.

Песок, взятый в пойме ручьев и рек, очень мелкий, пылевидный. Для кладки он не подходит. Лучше использовать тот, что состоит из зерен по 0,8–1 мм. На ощупь он грубый.

Глина и песок смешиваются объемными частями в соотношении один к трем или четырем. Вода добавляется постепенно, малыми порциями. Готовый раствор должен оставлять на кельме следы (но не липнуть к ней) и не стекать с неё.

Чтобы избежать ошибок в пропорциях, лучше купить готовую сухую глинопесчаную кладочную смесь

Обратите внимание, что имеющая маркировку «огнеупорная» для кладки непригодна

Кирпич

Используется полнотелый обожженный кирпич красного цвета.

Его грани должны быть ровными, без трещин, а звук, издаваемый при легком ударе по нему печным молотком, – звонким.

Стандартный размер, используемый для кладки, – длина 250, ширина 125 и высота 75 мм.

Кладка внутреннего дымохода

Его начинают сразу после того, как установлена заслонка и завершена перекрыша печи. Приемы кладки те же – нанесение слоя раствора, укладка кирпича, его «утрясание» рукой и легкое постукивание кирочкой. Вертикальность и горизонтальность проверяют после укладки каждого ряда. Заканчивают его за четыре высоты кирпича до потолочного перекрытия.

Кладка распушки

Расширение толщины стенок дымохода выполняется для соблюдения требования нахождения сгораемых конструкций на расстоянии 250 мм «от дыма». Обычная толщина стенок дымохода 125 мм. Для её увеличения вдвое требуется сложить четыре ряда, каждый из которых сдвигается наружу на 1/8 ширины кирпича относительно нижнего – как раз та величина, которая позволяет кирпичу лежать не перекидываясь. Принцип кладки для всех трех типоразмеров один и тот же:

  1. Внутренняя поверхность (к дыму) первого ряда выкладывается частями в 1/8. Промежутки между внешними кирпичами заполняются частями в 1/4.
  2. Во втором ряду части увеличиваются, соответственно, до 1/4 и 1/2.
  3. На третьем ряду используются 1/2 и 3/4 части.
  4. Внешний пояс четвертого ряда распушки выкладывается целыми кирпичами.

Дойдя до потолка, ее кладут, соблюдая перевязку швов, еще на два или три ряда выше. Между потолочным перекрытием и нею оставляют зазор в 2–3 см, чтобы исключить давление конструкции на кладку. Он закрывается минераловатными плитами. Кладка до кровли проводится обычным порядком – с перевязкой вертикальных швов и контролем вертикальности.

Кладка выдры

Ее начинают после того, как край кирпича дымохода поднялся над кровлей. Она ведется снаружи, с соблюдением всех мер безопасности при работе на высоте. Можно использовать цементный раствор. Начинают ее с того края, который ниже по скату. Отступ от дыма на каждом ряду равен 1/8 ширины кирпича. Всего в выдре должно быть шесть рядов. После нее кладут шейку – обычное продолжение дымохода. Щели между кровлей и дымоходом закрывают «воротником» из листовой кровельной стали.

Кладка оголовка

Это дефлектор дымохода, исключающий забивание дыма в трубу при воздушных завихрениях.

Его выкладывают за два ряда, сдвигая первый от дыма на 1/8 кирпича, а второй – на 1/2.

За его выступы можно зацепить кляммеры металлического колпака, предотвращающего попадание осадков в трубу.
