Как отрегулировать пластиковые окна в доме самостоятельно своими руками: зима – лето

Общие принципы регулировки оконных створок

Рис. 5. Общие принципы регулировки.

Прежде чем говорить о конкретных типах регулировки створок, обратим ваше внимание на несколько важных моментов:

  • необходимо выяснить, в чем состоит проблема, решить, какой тип регулировки при ней подходит, запастись необходимыми инструментами, прочитать инструкцию и только потом выполнять работу;
  • при регулировки положения створок делайте все постепенно: идеальный вариант – сдвигать створку за раз на 1 мм, чтобы не повредить механизмы;
  • не следует самостоятельно разбирать и собирать фурнитуру, детальную работу лучше поручить мастеру.

Регулировка по горизонтали

На нижней и верхней петле мы можем найти отверстия под шестигранник. При открытом и закрытом стеклопакете мы можем осуществлять регулировку нижней петли: вращение шестигранного ключа по часовой стрелке приведет к затягиванию створки. При этом низ створки, находящийся на противоположной стороне, поднимется. Вращение шестигранникапротив часовой стрелки поможет нам опустить нижнюю часть створки, ослабив при этом натяжение. Выполнять данную регулировку получится только при открытом окне, и сдвиг там осуществляется в пределах 2 мм.

Основные этапы работ регулировки

Первое, что нужно отметить – это то, что конструкция пластикового профиля должна регулироваться в трех плоскостях и в двух осях вращения.

Техническая инструкция по регулировке окон ПВХ, как правило, идет в комплекте с пластиковым окном, и производить данный процесс достаточно просто, но при этом, все же нужны некие умения в работе с инструментом.

Ниже мы рассмотрим варианты самостоятельной регулировки пластикового окна:

Регулировка ручки пластикового окна

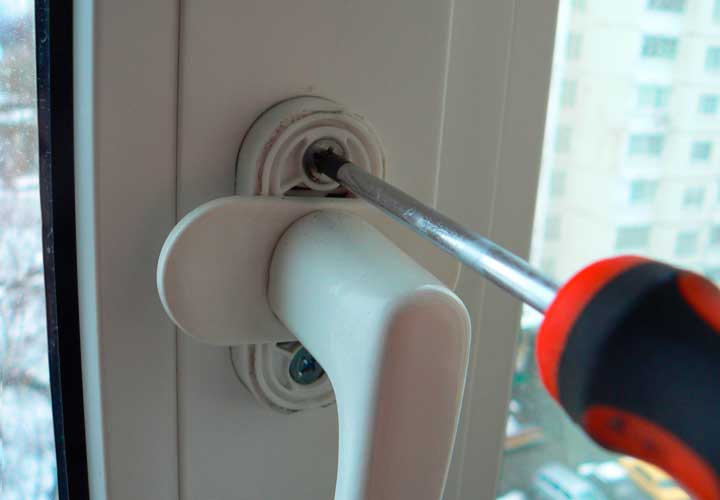

Отвинчиваем ручку

Заменить ручку у пластикового окна — это простая задача.

Чтобы произвести данный процесс, нужно отвернуть пластину у основания пластикового окна на 90 градусов. Снять все шурупы, удерживающие ручку ко всей конструкции окна.

После чего вы сможете достаточно просто снять старую ручку и на ее место установить новую. При этом нужно под основание ручки обязательно установить регулятор ограничения открывания.

Регулировка фурнитуры пластиковых окон

Обычно это происходит при открытом окне, когда ручку каким-то образом повернули не вверх, а вниз. Из-за чего окно не получается закрыть, а ручка перестает крутиться. Проблема в этом случае будет заключаться в том, что ручка окажется в неправильном положении. Для исправления данной ситуации, потребуется сначала определить марку оконной фурнитуры.

Клинит пластиковое окно

Если на металлическом запоре окна надпись AUBI, значит, нужно сделать следующее: металлическую пластину, находящуюся в районе ручки прижать пальцем в сторону уплотнительной резинки, и повернуть ручку.

Но при этом нужно помнить, что створка должна быть исключительно вертикальной.

Если на металлическом запоре окна надпись GU, Roto, Winkhaus или прочее, нужно найти металлический язычок около ручки, обычно он торчит под углом к раме. Нужно надавить на этот язычок таким образом, чтобы он оказался параллельно уплотнительной резинке окна, и повернуть ручку.

Регулировка петель пластиковых окон

Регулируем петли

Причиной появления данной проблемы может стать провисающая створка окна или высохшая смазка.

Легкий способ все исправить при недостатке смазки — это просто смазать все подвижные детали алюминиевого профиля. Но, если это не помогло, нужно приступить к регулировке петель пластикового окна.

Для проведения данных работ вам может понадобиться шестигранник. Во время регулировки верхних петель окна нужно открыть створку перпендикулярно к раме.

Далее найдите регулировочный винт, и крутите его шестигранником пока проблема полностью не исчезнет. Для регулировки нижних петель пластикового окна необходимо крутить винты, которые регулируют положение, т.е. опускают вниз, поднимают вверх, или же регулируют левее или правее.

 Регулировка пластиковой створки окна

Если дует из под уплотнителя, то данную неприятность позволяет решить регулировка створки окна. Вам потребуется сначала определить непосредственное место проблемы. С этой целью необходимо открыть створку пластикового окна и посмотреть на торец.

Прижимающая створка окна

Вы должны найти небольшую головку болта. Когда вы начнете крутить голову, болт начнет смещаться, таким образом, регулируя уровень прижима окна.

Завершение работ

После окончательной регулировки пластикового окна нужно произвести стандартную проверку. И если схема регулировки окон ПВХ была подобрана правильно, то все проблемы исчезнут.

Если вы правильно все сделали, окно будет легко открываться, створки будут достаточно плотно прижаты и уровень прижима по всему периметру окна также будет равным.

Главные указания по проведению данного рода работ указаны в технической инструкции, но не пренебрегайте услугами специалистов, которые сделают это максимально быстро, качественно и при этом не повредят конструкцию профиля окна.

Регулировки зимнего и летнего режима

В зимний период пластиковое окно должно зарываться по максимуму плотно, чтобы свести воздухообмен между улицей и помещением к минимуму. Уличный холод никому зимой в доме не нужен. Летом наоборот даже в закрытом состоянии оно должно обеспечивать некоторую циркуляцию воздуха (микропроветривание), чтобы в комнате не было слишком душно из-за жары.

Сезонная регулировка домашнего окна переводом его в режим «лето» или «зима» осуществляется при помощи запорных цапф на боковой стороне открывающейся створки. Они бывают неподвижными прямоугольными либо роликовыми (круглыми с риской на одной из сторон или овальными).

Виды цапф на пластиковых окнах

В зависимости от вида подстройка данной фурнитуры производится поворотом вручную, плоскогубцами, отверткой либо шестигранным ключом. При этом в некоторых случаях перед поворотом механизм надо оттянуть на себя, а только потом проворачивать.

Как отрегулировать нажим окна

Цапфа окна может быть выставлена в одном из трех положений:

  1. «ЗИМА» – с максимальным прижимом.
  2. «ЛЕТО» – со слабым прижимом.
  3. Нейтральное (стандартное).

В первом случае на круглой цапфе риска повернута к улице, а овальная выставлена горизонтально. Во втором риска установлена внутрь, а овал стоит вертикально. Третий вариант – черточка смотрит вверх, овал зафиксирован под углом.

Вместо подвижной цапфы на створке некоторые производители оконных блоков устанавливают нерегулируемый запорный элемент в форме прямоугольника. В этом случае отрегулировать пластиковое окно возможно лишь путем корректировки винта на ответной планке.

Регулировка окна на зимний и летний периоды

Основной момент сезонной регулировки оконных створок – необходимость постоянного их перевода с «лето» на «зиму» и обратно. При сильном «зимнем» прижиме резиновый уплотнитель сжимается, из-за чего постепенно начинает портиться. Нередко хозяева окон ПВХ сталкиваются с тем, что через несколько лет данную резинку приходится менять. Это происходит как раз потому, что створку согласно инструкции изготовителя оконного изделия не переводят в летний режим с ослабленным прижимом, а оставляют после зимы как есть.

Регулировка на зиму

Сильное примыкание створки окна к раме характеризует зимний режим. Чтобы добиться плотного прижима понадобится подходящий инструмент (отвертка, ключ, пассатижи). Прокрутите эксцентрики против часовой для левой фрамуги или по часовой стрелке для правой — точка должна смотреть внутрь квартиры. Чтобы отрегулировать овальную цапфу, прокрутите ее до вертикальной стойки.

Проверить, как выполнена регулировка прижима створки можно при помощи листа бумаги:

  1. Откройте окно.
  2. Вставьте листок между дверцей и импостом.
  3. Закройте.
  4. Дерните листок.

Если бумага держится крепко и не вытаскивается — настройка пластикового окна выполнена верно. Если же лист можно вытащить из закрытой рамы, требуется настройка других деталей фурнитуры: о них мы расскажем в следующих разделах.

Важно! Срок эксплуатации окна в зимнем режиме должен быть короче летнего. Лучше всего устанавливать его только тогда, когда на улице ляжет снег

И снимать, когда он начнет таять. Если на летнем режиме сквозняк слишком сильный — во время смены сезонов (весна, осень) переводите эксцентрики в нейтральное положение.

Виды регулировки

Все работы по настройке окна можно свести в 3 блока, в зависимости от причин возникновения проблем. Это:

  • регулировка на зимне-летний режим. Процедура направлена на продление срока службы уплотнителей. Ведь зимой окно должно быть закрыто плотно, чтоб не дуло. Летом нагрузка с уплотнителя снимается путем уменьшения прижимной силы — резинки должны восстановиться в объеме и размерах;
  • регулировка поворотно-откидного механизма. Здесь решается сразу несколько задач:
  1. меняется положение плоскости стеклопакета по горизонтали и вертикали при нарушении геометрии: створка подымается, опускается, передвигается вправо, влево или одновременно в двух направлениях;
  2. увеличивается или уменьшается расстояние между створкой и рамой — стеклопакет сдвигается на себя/от себя;
  3. проводится регулировка микропроветривания.

ремонт запорной фурнитуры — все, что связано с ручкой, попадает в этот раздел: замена, ремонт, регулировка.

Регулировка в зависимости от бренда

Производители стеклопакетов комплектуют свои изделия разными видами фурнитурой разных брендов, регулировка которой может иметь некоторые отличительные особенности:

  • «Масо». Цапфы этого бренда достаточно крупные овальной формы, что позволяет проводить настройку обыкновенными пассатижами или гаечным ключом.
  • «Torx». Выпускает самую надёжную и прочную запорную фурнитуру. Регулировка проводится с помощью шестигранного ключа или шлицевой отвёртки.
  • «Roto». Запорные механизмы этой компании имеют круглые головки. Для их поворота нужен специальный ключ соответствующей формы.

Когда нужно регулировать пластиковые окна

Чтобы не доводить до критической ситуации, необходимо устранять проблему сразу после того, как было заподозрено ее возникновение

При первых нарушениях функционирования окна нужно обратить внимание на причины поломки, а только потом регулировать его. Не стоит забывать и о других ситуациях, в которых регулировка пластиковых окон необходима:

  • после неправильной эксплуатации или использования не по назначению;
  • по истечении нескольких лет использования;
  • при установке новых окон и смене старых;
  • когда провисла одна из створок, это можно заметить, если возникнут трудности с открыванием и закрыванием рамы;
  • в случае неплотного прилегания резинового утеплителя к окну, может быть чревато пропусканием холода в помещение;
  • после неправильной установки нового оборудования, неверное расположение петлей. Также если сразу после монтажа возникают трудности с открытием створки – необходимо заново настроить или переустановить;
  • если все время окно регулировали неправильно, что привело к поломке створки или других элементов;
  • для окон, установленных в частном доме, требуется ежегодная профилактика, поскольку фундамент здания может проседать, деформируя оконную раму.

Каждый год необходимо проводить регулировку пластиковых окон, поскольку профилактика является залогом правильной эксплуатации. Если не проводить этих действий, то окно может очень быстро выйти из строя и потребуется его полная замена.

Если заедают ручки, теряется герметичность материала или туго двигаются створки – это первые признаки того, что окно функционирует неправильно и нуждается в регулировке.

Туго закрывается пластиковое окно

Данная проблема часто возникает из-за механического перекоса створки. Чтобы это устранить, необходимо отрегулировать окно по вертикали или по горизонтали. Сделать это можно следующим образом:

  • внимательно осмотреть само окно и определить, в каком месте произошел перекос: обычно это бывает снизу или сбоку той стороны, которая расположена прямо напротив петлей;
  • в случае, когда створка соприкасается с оконной рамой снизу, нужно переместить ее по направлению вверх, а затем в сторону того угла, который совмещается с верхней петлей;
  • открыть створку и осуществить один поворот винта верхней петли по часовой стрелки;
  • далее ее требуется закрыть, снять колпачок и вставить шестигранник в нижнюю петлю, а именно в регулировочное отверстие;
  • повернуть несколько раз по часовой стрелке;
  • проверить, работает ли створка или все еще ее функционирование проблематично.

При дополнительной регулировке могут понадобиться плоскогубцы для разъединения некоторых частей пластиковой рамы и отвертка, которая поможет подкрутить элементы. Поэтому под рукой желательно иметь весь набор инструментов.

Информация, как отрегулировать пластиковые окна самому

Для сохранения функциональности оконных и дверных систем, обязательной процедурой является сезонная настройка запирающей фурнитуры. Чаще всего она сводится к регулировке прижима пластиковых окон и дверей. Кроме того, в процессе эксплуатации может возникнуть проблема, связанная с трением створки о раму, или с износом уплотнителя.

Каждый вопрос нуждается в изучении, потому что из-за их игнорирования может возникнуть необходимость серьезного ремонта, что является дорогостоящим процессом.

Настройка оконной системы может происходить в разных направлениях

Регулировка пластиковых окон зима, лето

Существуют разные варианты прилегания створки к раме и необходимо, чтобы они соответствовали определенному сезону. Например, при подготовке к зимнему режиму пластиковых окон, настройка фурнитуры должна обеспечить наиболее плотное запирание створки. Это защитит помещение от попадания холодного воздуха, а резиновый уплотнитель от нежелательного переохлаждения. В летний период, наоборот, нужно максимально понизить уровень прижима, чтобы ослабить нагрузку на уплотняющую прокладку.

При регулировке пластиковых окон самостоятельно на зиму, инструкция с пошаговыми действиями станет очень полезной:

Наглядная демонстрацияОписание проводимого мероприятия
Открыть окно, повернув ручку
По положению риски на запорных роликах или положению овальных эксцентриков определить, на какой сезон настроено окно или дверь:

  • риска, направленная внутрь помещения, свидетельствует о максимальном прижатии;
  • направленная наружу – о минимальной плотности;
  • в среднем положении – стандартный прижим.

Овальный элемент при максимальном прижатии находится поперек торца окна

Выставить все эксцентрики по периметру окна в положение, соответствующее наступающему времени года. Для этого может понадобиться инструмент: плоская отвертка, шестигранник или пассатижи. На некоторых моделях регулировка роликов может осуществляться вручную, путем их оттягивания и поворота.
Закрыть окно, проверить работу запорного механизма. При усилении прижима, ручка поворачивается с большим усилием.

Таким образом, сезонная регулировка пластиковых окон и дверей самостоятельно — вполне реальное занятие. Главное — подойти к работе ответственно.

Устранение трения створки

В процессе эксплуатации у многих пользователей возникает проблема «трения», являющаяся следствием опускания (провисания) створки, наступающего от действия времени. Вследствие этого, при открывании или закрывании окна/двери появляется сопротивление (нижняя торцевая часть трется о раму). Не желательно игнорировать эту проблему, так как неполадка со временем может превратиться в серьезную поломку, вплоть до полного выхода изделия из строя. Устранение дефекта может производиться двумя способами, если один окажется недейственным.

Первый способ — подтяжка верхнего винта регулировки:

  • открыть створку;
  • в верхней торцевой части найти винт для регулировки;
  • вращать регулировочный винт с помощью шестигранника, при этом створка поднимается или опускается в зависимости от стороны вращения (вверх – по часовой стрелке, вниз – против);
  • убедиться в нормальной работе оконной/дверной системы.

Регулировка створки от провисания с помощью верхнего винта

Второй способ — подтяжка нижнего вертикального регулировочного винта:

  • снять кожух с нижней петли;
  • вращать винт регулировки: для поднятия створки – по часовой стрелке, для опускания – в другую сторону;
  • по окончании настройки, вернуть защитное покрытие на петлю.

При осуществлении регулировки металлопластиковых окон самостоятельно нужно проворачивать винт понемногу, по пол-оборота за раз, после чего проводить проверку работоспособности.

Удаление трения створки с помощью нижнего винта регулировки

Регулировка двери

Перед тем как приступить к работам, и отрегулировать петли пластиковой двери, необходимо приобрести такие инструменты:

  • отвертку: обычную, плоскую и крестовую;
  • шестигранные ключи разного диаметра;
  • комплект прокладок.

Отрегулируем провисание двери. Чтобы убрать эту неисправность, нужно дверную створку направить вверх и немного сместить ее к петле, находящейся выше. Делается это следующим образом:

  1. Необходимо открыть створку поворотом ручки (но не на проветривание!). При помощи шестигранного ключа (регулировочный на 4 миллиметра), провернуть винт в торцевой части створки около верхней петли.
  2. Чтобы притянуть створку, нужно выполнить один-два оборота по часовой стрелке.
  3. Закрыть створку.

  1. С петли, расположенной внизу снять защитный колпачок. Это необходимо для того, чтобы отрегулировать верхний винт.
  2. Провернуть винт на верхнем торце петли, немного приподнимая створку. Крутить его нужно по часовой стрелке.
  3. Проверить, свободно ли «ходит» створка двери. Если туго – еще раз провернуть петли.

Внимание! Фурнитура пластиковых дверей может быть сделана под шестигранные ключи или под специальные, в виде «звезды». Этот нюанс необходимо учитывать при работе и при возможности приобрести такой ключ заранее

Регулировка задевания в средней части. Если створка цепляет раму посередине двери, тогда необходимо сместить ее к петлям. Сначала нужно «увести» створку вниз к петле, вставить ключ в винт, расположенный сбоку и притянуть створку.

Если проделанные действия не устранят проблему, тогда необходимо еще раз отрегулировать верхнюю петлю пластиковой двери. Этого будет достаточно, чтобы устранить цепляние рамы.

Как отрегулировать прижим. Сила прижима двери к раме выполняется при помощи запорных элементов. Они располагаются внутри створки и имеют эксцентричную форму. Цапфы необходимо регулировать при помощи специального ключа и плоскогубцев.

Регулировку прижима двери достаточно проводить зимой и летом. Причем на зимний период необходимо установить прижим сильный, а на летний – слабее. Прижимать створку к раме со стороны петель нужно регулировочными винтами верхней и нижней петель двери.

Режимы пластиковых окон – какие бывают и что это такое

  1. Зимний режим пластиковых окон – этот режим позволяет обеспечить более плотное прилегание рамки створки окна к оконной раме и, соответственно, способствует сбережению тепла в зимнее время года;
  2. Летний режим пластиковых окон – отличается менее плотным прилеганием створки, что обеспечивает возможность постоянной циркуляции воздуха между помещением и окружающей средой, т.е. позволяет реализовать режим микропроветривания.
  3. Стандартное положение (режим среднего прижатия створки к раме – эксцентрик находится посредине), как правило, окно со стеклопакетом в таком режиме одинаково хорошо работает и зимой, и летом, обеспечивая оптимальное прижимание уплотнителя.

Зачем нужна регулировка режимов пластиковых окон

Установка режимов дает возможность продлить срок службы окна. Регулировка позволяет менять степень прилегания створки к раме. Ведь в зимнее время материал сжимается, а летом расширяется. Регулирование фурнитуры ПВХ окна дает возможность снизить износ уплотнителя и крепежных деталей.

Кроме того, к числу причин, по которые нужно менять режимы, относятся:

дует из окна. Холодный воздух зимой или пыль летом – это то, чего стремятся избежать, устанавливая новое окно;

плохо открывается/закрывается створка. Например, если пластиковое окно заклинило в режиме проветривания, то одной из причин может быть – неправильно установленный режим;

провисание оконной створки. Является следствием износа петель, устраняется путем перехода в зимний режим или замены фурнитуры.

Возможность перехода между режимами реализована в фурнитуре известных производителей, типа: Maco, Roto, Siegenia Aubi, GU. Однако сегодня, настройка фурнитуры – это скорее правило, нежели исключение, для всей фурнитуры классом выше бюджетного.

Как определить, есть ли возможность перевести окна в зимний режим?

Зачастую при установке пользователь не получает информацию о возможностях оконной фурнитуры. Чтобы понять, предусмотрен ли перевод в разные режимы для конкретного ПВХ окна, нужно изучить внешний вид (маркировка) фурнитуры, в частности цапфы.

Цапфа или эксцентрик – это элемент фурнитуры, позволяющий регулировать степень прижима створки к оконной раме. Расположена она сбоку створки.

Регулировка оконного эксцентрика для перевода окна на зимний режим

Если на поверхности цапфы обозначены отверстия для ключа (в виде звездочки, отвертки, шестигранника) или же цапфа имеет овальную форму, это указывает на то, что данная фурнитура предоставляет возможность эксплуатации окна в разных сезонных режимах.

Виды оконных цапф

Овальная оконная цапфа

Нужно ли переводить окна на зимний режим?

Осенью, с приближением холодов, рекомендуется перевод фурнитуры в зимний режим. В противном случае, велика вероятность появления поддувания со стороны створки. Если уплотнитель находится в хорошем состоянии, можно оставлять окно на летнем режиме. В период потепления, перевод фурнитуры в летний режим, способствует снижению давления (нагрузки) на уплотнитель и является обязательным условием ее длительной эксплуатации.

Примечание. Производители рекомендуют эксплуатацию окна в летнем режиме круглый год. Если нет предпосылок для перевода в зимний режим, его выполнять необязательно.

Как определить в каком режиме пластиковые окна?

Есть два способа проверить в каком режиме работает окно:

Оценить степень прижима створки окна к раме. Взять лист бумаги и поместить его между створкой и рамой. Если после закрытия окна зажатый лист вытягивается с минимальным усилием – значит окно настроено на летний режим, если не вытягивается (разрывается), то на зимний.

Посмотреть на положение цапфы (эксцентрика). На круглой цапфе есть черточка (точечка, звездочка), по которой можно оценить режим. Если черточка сориентирована в сторону помещения – это зимний режим, если в сторону улицы – летний.

Положение эксцентрика в зимнем и летнем режиме окна

Расположение цепфы в зимнем и летнем режиме пластикового окна

Для овальных цапф действует другое правило. Если она расположена вертикально – обеспечивается слабый прижим створки к раме окна, что позволяет утверждать, о настройке окна на летний режим. Если горизонтально – сильный прижим, т.е. зимний режим.

Регулировка цапф на пластиковых окнах — разные режимы прижима оконной створки

Почему из окон начинает дуть

При установке окон мастера редко информируют клиентов о том, что стеклопакеты можно перевести в разные режимы эксплуатации. Как правило, при монтаже запорная фурнитура выставляется в нейтральное положение, которое обеспечивает необходимый прижим створок для защиты от сквозняков и утечек тепла.

Но со временем упругость прокладок снижается, профили слегка деформируются, могут возникнуть небольшие зазоры между рамой и створкой. Проверить плотность примыкания можно с помощью листа обычной бумаги. Если в закрытом состоянии его легко вытащить, значит окно негерметично. Пламя свечи или зажигалки, поднесенное к притвору, отклоняется, что свидетельствует о наличие тяги.

Не всегда нужно спешить с вызовом специалиста. Конструкция современной фурнитуры предусматривает возможность изменить прижим створок самостоятельно с помощью обычных плоскогубцев, отвертки, ключа или даже вручную без какого-либо инструмента.

Устройство и принцип действия запорной фурнитуры

Крупнейшие производители выпускают фурнитуру для окон по собственным технологическим разработкам. Качественные запорные механизмы обеспечивают высокую надежность, взломоустойчивость, а также возможность регулирования силы прижима створки к раме.

Основное управление функциями фурнитуры осуществляется ручкой. В горизонтальном положении запорный механизм неактивен, створка открыта. При повороте рукоятки вниз (в некоторых моделях вверх) запирающие части приходят в движение. На торцах створки расположены выступающие цапфы, которые поднимаются и плавно проскальзывают в пазы ответных планок на раме. Створка закрывается, оставшаяся небольшая щель между пластиковыми профилями перекрывается уплотнителем.

Сила прижима зависит от величины зазора между рамой и створкой. Чем она меньше, тем плотнее стык. Регулировка осуществляется поворотом цапфы вокруг своей оси.

Цапфа может иметь разную форму. Как правило, рабочая часть— это цилиндр со смещенным центром, поэтому ее часто называют эксцентриком. При вращении вокруг оси расстояние между створкой и рамой изменяется на 0,8-1,2 мм, благодаря чему прижим уменьшается или увеличивается. Регулирование производится отверткой, ключом или плоскогубцами.

В пластиковых окнах стандартного размера 600х1300 мм количество точек запирания от 4 до 6. Этот параметр зависит от габаритов окна и производителя. Считается, чем больше точек, тем фурнитура меньше изнашивается и дольше служит.

На эксцентрик в самой его широкой части нанесена риска или точка. В стандартном положении маркер направлен вниз или вверх. В таком виде фурнитура поставляется изготовителю окон, где производится ее установка.

Различают 3 позиции:

  • Нейтральный — риска по центру.
  • «Лето» — маркер повернут в сторону улицы. Образуется более широкий зазор, обеспечивающий циркуляцию воздуха.
  • «Зима» — маркер направлен в помещение. Между уплотнителем и притвором минимальный промежуток для более плотного прилегания створки к раме.
