Напольное отопление – как сделать своими руками? Инструкция

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

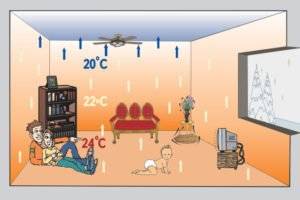

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

ХарактеристикаВодяной полЭлектрический пол
Наличие ЭМИНетВозможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домахТолько в новостройках при наличии отдельного подключенияДа
Быстрое управление настройкамиНетДа
Зависимость от сезона отопленияДа – в квартирах и нет – в частных домахНет
Сроки монтажаДлительные из-за необходимости заливки стяжкиКороткие
Возможность укладки любого финишного покрытияДаОпределенные типы покрытий нельзя класть поверх электрического пола
Простота ремонтаСложный ремонтВ случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

2 В каких помещениях устанавливают встраиваемые в пол радиаторы?

У некоторых моделей есть дополнительные функции, такие как отвод конденсата, автоматическая регуляция, программируемый контроль климата.

Внутрипольный конвектор

Подобные радиаторы наиболее востребованы в помещениях, где требуется создать особый микроклимат:

  • в теплицах;
  • в музеях;
  • в галереях;
  • в домах с панорамными окнами.

Радиусный/угловой внутрипольный конвектор

Универсальность и многофункциональность встраиваемых в пол батарей способствует тому, что им отдают предпочтение при организации отопления как в жилых помещениях, так и в офисных, а также в помещениях коммерческого назначения.

Встраиваемые конвекторы иногда устанавливают в подоконники

Инструкция по монтажу электрического пола с подогревом

Установить такую конструкцию проще, чем водяную. Однако имеются свои особенности. Электрические кабели не прокладывают в местах расположения крупной мебели или бытовой техники. При неправильном составлении схемы размещения элементов конструкция может выйти из строя.

Подготовительные мероприятия

На выровненное основание устанавливают теплоизоляционные листы. Это действие выполняют не только в загородных домах, но и в квартирах. Система должна обогревать комнату, а не потолок нижнего этажа. На основание можно класть пробковые листы, поверх них — стелить фольгу, отражающую тепло.

На основание устанавливают теплоизоляционные листы.

Укладка нагревательных элементов

  1. Греющие кабели. Укладываются змейкой, закрепляются на полу монтажной лентой. Крепежное изделие входит в комплект. В инструкции прописаны рекомендуемые способы фиксации. Кабель можно скрывать в стяжке или укладывать под плиткой.
  2. Нагревательные маты. Представляют собой сетку, на которой закреплены двухжильные провода. Маты имеют вид квадратов или полос, которыми застилают площадь. Неудобно использовать ленточные элементы в труднодоступных местах. Перерезать кабели нельзя. Необходимо удалять излишки сетки, подстраивая мат под форму изгиба.
  3. Пленочный пол. Тонкий материал укладывают на гидроизоляционную подложку из вспененного полиэтилена. После этого монтируют напольное покрытие. Этот способ выбирают при отсутствии времени на капитальные работы.

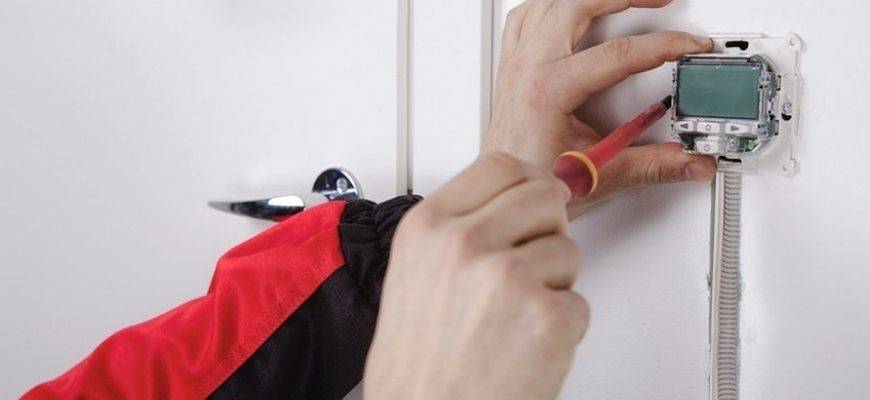

Установка терморегулятора

Место установки этого элемента отмечают до укладки греющих кабелей. В нужную точку подводят концы провода. Регулятор чаще всего размещают на трубе.

Каждую комнату снабжают терморегулятором.

С нагревательной системой он соединяется электропроводом, защищенным гофрированной трубой. Термодатчик устанавливают на расстоянии 1,5 м от регулятора. Каждую комнату снабжают отдельными управляющими элементами. После сборки системы проверяют работоспособность датчиков и регуляторов. Только после этого можно заливать стяжку и монтировать декоративное покрытие.

Монтаж теплого пола электрического с использованием термоматов

Если в качестве будущего напольного покрытия выбрана кафельная плитка, то кабельный нагревающий мат — лучшее решение для обустройства теплого пола.Такие термоматы могут быть одножильными или же двужильными:

  1. Первый кладется на подготовленную стяжку и отлично нагревает напольное покрытие до максимально комфортной температуры. Отличительная особенность одножильных термоматов — это два, так называемых, «холодных конца», длиной от 2,5 до 5 м.
  2. Второй (двужильный) укладывается практически под любое финишное покрытие на пол. Это электросистема с много большей, нежели у одножильной, теплоотдачей. Имеет 2 конца — один «глухой», другой «холодный». В монтаже такой теплый пол чрезвычайно прост и гарантирует обогрев всего помещения, а не какой-то одной его части.

Устройство теплых водяных полов

Половое отопление позволяет равномерно распределять тепловую энергию и добиваться ее существенной экономии. Нажмите для увеличения.

Водяное отопление пола подразумевает использование в качестве основного источника тепловой энергии нагретого теплоносителя, производящего обогрев помещения благодаря прохождению по уложенным в полу трубам.

Теплые водяные полы наиболее часто можно встретить в загородных домах. Подобная ситуация сложилась благодаря ряду веских причин.

Во-первых, в квартире, присоединенной к системе центрального отопления, запрещается устраивать теплые полы из-за угрозы увеличения гидравлического сопротивления.

Во-вторых, не следует выполнять подключение и к трубопроводам системы горячего водоснабжения, так как вода после прохождения по системе теплого пола возвращается в общий стояк горячего водоснабжения уже охлажденной.

Таким образом, в городской квартире наиболее целесообразно использовать электрический теплый пол, а в загородном доме – водяной. Водяное отопление теплых полов следует использовать исключительно в утепленных зданиях и помещениях.

Предварительное проведение гидроизоляционных работ производить не обязательно (большинство производителей комплектующих не настаивают на проведении данной процедуры).

Разновидности водяных полов

Водяное отопление, монтируемое под полом,может иметь следующие разновидности:

  1. Бетонное.
  2. Настильное.

Первый вариант предусматривает укладку водяного пола при помощи бетонной стяжки, второй – без укладки стяжки.

Настильные полы могут укладываться на алюминиевые пластины через изготовленную из полистирола прокладку (полистирольная система) либо на деревянный черновой пол или лаги (деревянная система).

В данной статье мы подробно остановимся на последовательности монтажа бетонного водяного пола, так как именно он получил наибольшее распространение и популярность.

Типовой состав системы водяного отопления

Практически любая система отопления, имеющая в своем составе теплый пол (водяной), представлена следующими основными элементами:

  1. Полимерные либо металлополимерные трубопроводы.
  2. Теплоизоляционные материалы.
  3. Циркуляционный насос.
  4. Запорная арматура (шаровые клапаны) и регулирующая арматура (регулирующие клапаны).
  5. Коллекторы, фитинги и крепеж.

Отопительная система, выполняющая вспомогательную функцию, может быть не только смонтирована своими руками, но и предусматривает проведение самостоятельного предварительного расчета.

Состав системы отопления. Нажмите для увеличения.

В случае, когда основным источником тепла является отопление, представленное исключительно одним водяным теплым полом, разработку проектного решения рекомендовано заказать у профильных специалистов.

Что такое комбинированные котлы

Поскольку электрический обогрев стоит дорого, можно использовать альтернативное решение и выбрать котёл, способный работать на двух видах топлива. К примеру, можно приобрести электрическое оборудование, способное также выполнять функции газовой колонки. Или можно подобрать твердотопливный котёл, способный также какое-то время работать с электричеством.

Пока нет перебоев с газоснабжением, такой котёл будет работать исправно по общепринятой схеме, но как только возникнут любые неполадки, можно будет переходить на другой тип топлива и тем самым обеспечивать дому стабильный обогрев.

Комбинированный котёл стоит дороже обычного, но такие расходы будут вполне оправданными: ваш дом гарантированно не останется без тепла, и даже если одна система выйдет из строя, вторая тут же сможет его поддержать. Уровень температуры при этом будет оставаться на тех же величинах, и в помещении будет комфортно находиться.

Самостоятельно спроектировать и воплотить систему индивидуального обогрева достаточно сложно, и всё же это возможно. Ваш дом получит надёжный обогрев, который не будет зависеть от наличия или отсутствия газовых труб.

Требуется включить JavaScript или обновить плеер!

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

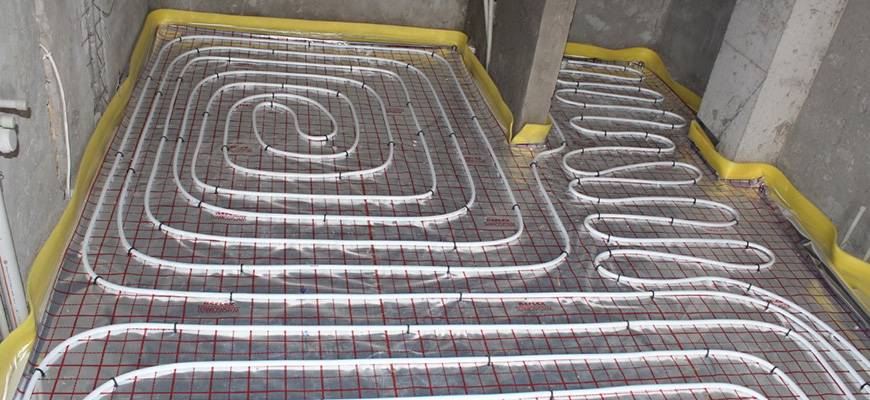

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Системы отопления: их выбор и применяемые к ним требования

В сырую ненастную осень и в зимний холод автономное отопление в частном доме подарит его обитателям уютную комфортную теплоту. В настоящее время существует несколько вариантов устройства отопительных систем, наиболее часто применяемых в частных домах и отдельных квартирах. Выбор разводки отопления частного дома «подчиняется» следующим правилам: правильное регулирование, экономное распределение и передача тепловой энергии по всем внутренним помещениям жилого дома.

Выбранная схема отопления частного дома должна соответствовать следующим требованиям:

  • Минимальное количество расходов на устройство обогревательной системы.
  • Автоматический режим работы.
  • Высокая степень износотойкости составных элементов отопительной линии.

Перечень критериев выбора систем отопления дополняет санитарно-гигиенические условия по обязательному регулированию температуры теплоносителя в нагревательных приборах.

Аварийные варианты

В каждой схеме обвязки обязательно должен быть предусмотрен контур на случай чрезвычайных ситуаций. В его задачу входит:

— защита от перепадов давления;

— защита от повышения температуры выше разрешенной;

— предотвращение образования влаги.

В его задачу как раз входит сброс избыточного давления из системы. Монтируется он на выходе из котла отдельно или в составе группы безопасности.

Его задача максимально ответственна – предотвратить перегрев как котла, так и системы в общем. Случиться перегрев может по 2м причинам:

— в котел загрузили слишком много топлива. полученное тепло превысило потребность.

— отключили электричество и насос перестал работать.

Для нормальной работы этого контура также необходима установка датчика температуры с клапаном и узла охлаждения в трубу подачи воды в котел. Как только температура теплоносителя превысит максимально разрешенную, датчик сигнализирует об этом и провоцирует открытие клапана.

После срабатывания клапана вода начинает заполнять узел охлаждения, снижая температуру основного теплоносителя.

Один из вариантов по охлаждению системы. Особенность его состоит в том, что потребуется подсоединить накопительный бак для контура ГВС.

Работать эта схема будет следующим образом: в обычном штатном режиме насос будет работать, создавая определенное давление. Оно будет препятствовать включению в работу вспомогательного контура. Но как только электричество отключат, насос прекратит работу, давление пропадет, вступит в работу запасной контур.

Итог: температура воды в системе понизится до нужного значения.

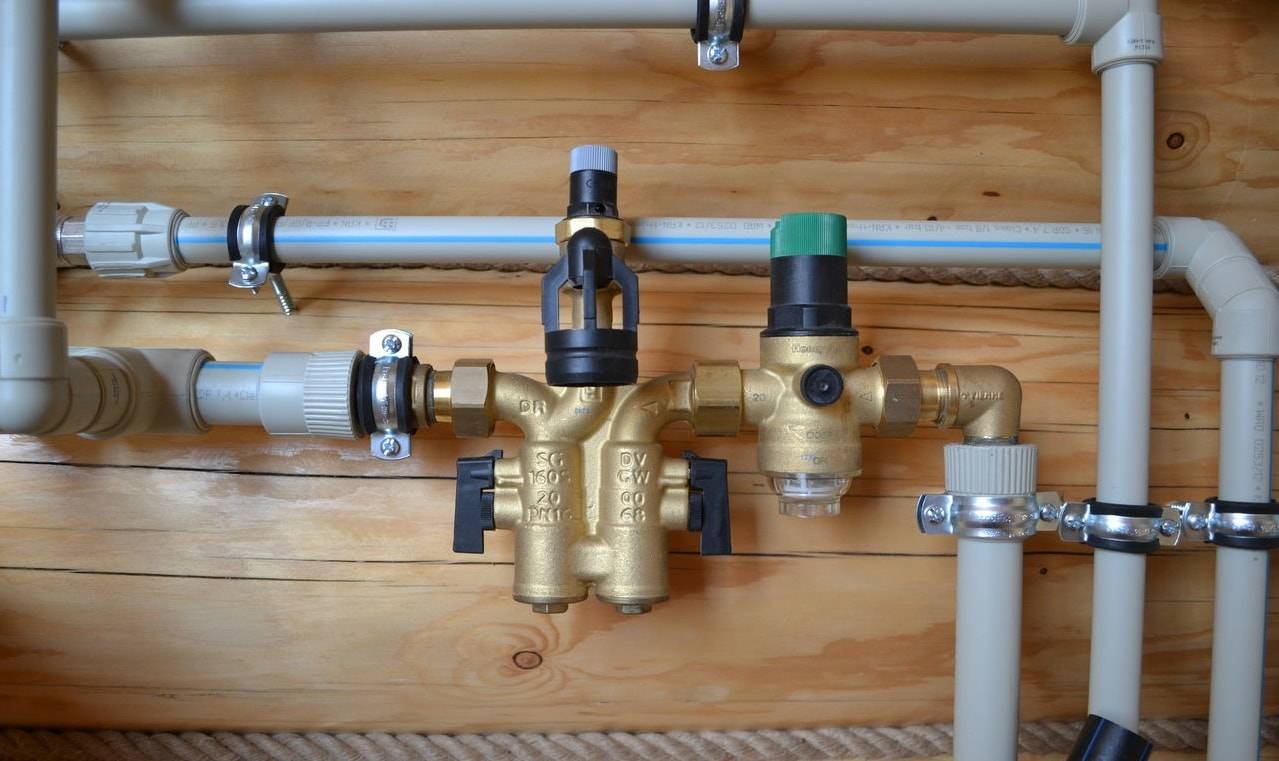

Оговоримся сразу, что эта схема подойдет для системы отопления абсолютно любого типа !

Этот смеситель поддерживает наименьшую температуру теплоносителя на входе в котел, чтобы на стенах прибора не образовывался конденсат. о чем мы говорили в самом начале статьи. Таким образом в твердотопливном котле это один из наиболее необходимых узлов!

Устанавливается смеситель на трубе обратной подачи, используя байпас.

Если температура в обратной трубе будет низкой (ниже установленного значения), то термосмеситель обеспечит приток горячей воды.

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

  • раскладка элементов согласно схеме;
  • сварка или пайка труб;
  • соединение с помощью фитингов;
  • присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

  • однотрубная или двухтрубная;
  • двухтрубная с горизонтальной разводкой;
  • двухтрубная с вертикальной разводкой;
  • коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Просмотров:
1 370

Этапы установки водяных полов своими руками

Монтаж системы выполняется в несколько шагов. Процесс начинается с выравнивания стяжки.

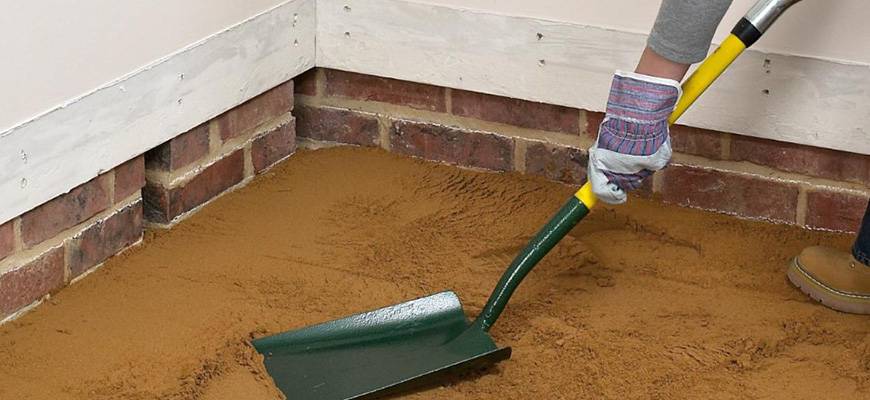

Подготовка основания

Черновую поверхность обрабатывают, устраняя все выраженные дефекты. Стяжку очищают от строительного мусора, накрывают гидроизоляционным материалом. По периметру стен укладывают демпферную ленту, отделяющую поверхности, компенсирующую расширение при нагревании. Лента должна выступать из-под напольного покрытия. Излишки обрезают после завершения отделочных работ.

Подготовка основания для теплого пола — это ответственный этап всей работы.

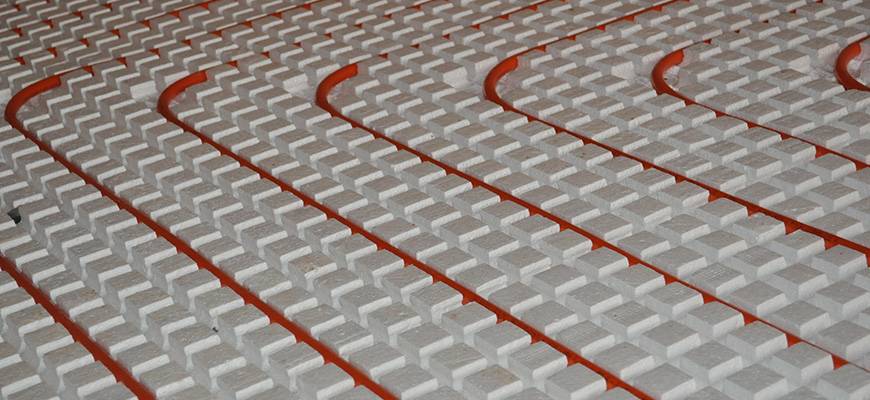

Создание основы для крепления труб

На подготовленное основание укладывают теплоизоляционный материал. Поверх него устанавливают сетку для фиксации трубопровода. Материал нельзя класть непосредственно на теплоизолятор. Под сетку подставляют подложки из древесины или гипсокартона. Получается обрешетка для крепления элементов пола с подогревом.

Укладка труб

Элементы размещают по составленной ранее схеме. Рекомендуется укладывать трубы по спирали, однако чаще всего применяется параллельный метод. Системы подачи и отвода теплоносителя располагают рядом. Расстояние между труб должно составлять не менее 30 см. От элемента до стены оставляют 10-15 см. Трубы прикрепляют к сетке проволокой или хомутами.

Трубы размещают по схеме.

Монтаж водяного коллектора

После установки коллекторного шкафа монтируют смесительный блок с насосом. Конструкцию размещают в центральной части дома. К стене коллектор прикрепляют дюбель-гвоздями. Для этого на корпусе имеются технологические отверстия. Это помогает уменьшить длину подающих магистралей тепловых контуров. Ведут трубопровод от коллекторного шкафа к котлу. При установке автоматического управляющего блока протягивают электрический провод. Количество контуров в коллекторе зависит от числа обогреваемых помещений.

Завершающие действия

После подключения выполняют контрольный запуск системы. Если тепло равномерно распределяется по всем трубам, установку считают завершенной. После этого заливают стяжку, приступают к укладке напольного покрытия.

Популярные схемы монтажа

При подключении есть несколько проверенных схем от специалистов, рекомендуемых к использованию новичками, выполняющими работы своими руками:

  1. Контур питается напрямую от радиаторного отопления. Способ прост и легок в монтаже, недорогой, но регулировать температуру невозможно. В стояке снижается количество теплоносителя (воды), что часто вызывает раздражение и гнев у соседей;
  2. Подключение на байпас через клапаны балансировки позволит снизить градус воды, который подается в отопительный контур. Трубы рекомендуются в 16 мм диаметром, при этом протяженность контура не более 70 м. циркуляционный насос в системе должен качать от 5 до 10 литров воды в секунду;
  3. Подключение через трехходовой клапан снижает расходы тепла в системе обогрева. Термостат в клапане регулирует подачу теплоносителя нужной температуры, как только температура снижается резко или ниже допустимых показателей подача перекрывается;
  4. Соединение двумя трехходовыми клапанами и запорным. Подача и градус воды регулируется через обратку, клапан не позволяет насосу качать воду впустую. При перегреве оборудование может сломаться, а вовремя остановленная подача тормозит работу системы и экономит владельцу расходы на будущий ремонт;
  5. Наиболее функциональный вариант – монтаж теплого пола с датчиком температуры выносного типа. Если вода в трубах перегревается, то автоматически блокируется ее подача в контур. По мере остывания циркуляция возобновляется. Система отопления такого типа обеспечивает переохлаждения квартиры и сбережет систему.

Удачные примеры и варианты

  • К слову, электромагнитное поле возникает только у кабельного электрического теплого пола, а из этого следует, что нагревательная система может быть установлена и в детских комнатах. Влияния на здоровье ребенка маты и инфракрасные полы не оказывают.
  • Если в загородном коттедже есть собственная котельная, то зачастую устанавливается водяной теплый пол, связано это с экономией. При обогреве больших площадей удается существенно сэкономить на электроэнергии.

В завершение, хотелось бы отметить тот факт, что современные нагревательные системы легко монтируются

А значит, осуществить установку теплого пола по силам любому взрослому человеку, важно лишь соблюдать технологический процесс и прислушиваться к советам специалистов

О том, как произвести монтаж водяного теплого пола, смотрите в следующем видео.

Пошаговая инструкция

Приступая к любым ремонтным работам, возникает всегда много вопросов касающихся материалов, способов монтажа. Ниже приведена инструкция, как сделать теплые полы своими руками, пошаговое изготовление с описанием различных методов обогрева помещения теплым полом.

Проектирование

Давайте для начала разберемся, какие моменты учитываются при проектировании электрического и водяного пола

Важно, где именно проводятся работы: в частном доме или в квартире панельного/кирпичного дома

Если речь идет о квартире и варианте водяного пола, этот этап необходим обязательно,  возможно вам придется узаконить подобную процедуру. Также, эта процедура необходима, когда теплый пол выступает в качестве единственного средства обогрева. Поскольку можно установить недостаточно мощное оборудование, как следствие,  в доме будет всегда холодно.

Итак, начнем с электрического. Для начала сделайте точный план комнаты с  расположением мебели, с соблюдением пропорций ( удобно использовать бумагу миллиметровку). После чего вы должны просчитать площадь без мебели, где, собственно, и будет уложен кабельный пол. По правилам, пол должен занимать не менее 55-75 % общей площади комнаты.

Если вы решите использовать стержневые полы, их можно стелить под мебель, это никак не сказывается на качество и продолжительность их работы

Следующий аспект, который принимается во внимание, это мощность. Чаще всего расчет базируется на разнице основной мощности от присоединенной (теплый пол)
