Нужна ли контробрешетка и каковы ее функции
В недалеком прошлом мало кто из строителей знал, что такое контробрешетка и зачем она. Мансардное строительство многое изменило в положении дел. Использование чердаков в жилых зданиях в качестве комфортного жилья, дало импульс новым технологиям утепления крыш, создания обитателям достойных условий жизни.
Нужна ли контробрешетка и каковы ее функции
Ответ на поставленный вопрос предельно ясен. Да, нужна. Как дополнение к существующей традиционной обрешетке. Обычная обрешетка служит местом локации финального покрытия кровли. Лет тридцать назад, по существовавшим тогда СНиПам, таким материалом рассматривался только шифер. Ему не было конкурентов. В целях экономии директивные строительные циркуляры требовали на каждый большой стандартный лист три обрешеточные доски. Не было сплошной обрешетки. И нормально жили, не замерзали. Чердаки мало кто утеплял.
Внимание! С того времени все кардинально изменилось. При сооружении кровель стали использовать сплошную обрешетку, утеплитель, паро- и гидроизоляции
Появилось новое направление в домостроение. Оно и выявило, что для нормального положение дел при сооружении теплых крыш, использовать контробрешетку —.обязательное условие. Сегодня она нужна.
Для чего
При помощи контробрешетки решаются сложные задачи вентиляции кровельной системы и в целом мансардного помещения. Контробрешетка создает пространство для свободного или принудительного воздухообмена
Основная функция важного кровельного элемента
Контробрешетка -важный узел утепленной кровли
Функции контробрешетки под профнастил, металлочерепицу С точки зрения опытного строителя вопрос некорректный. Просто так, без строительства мансарды, она не нужна. Ее необходимость наступает лишь при устройстве теплых крыш. Жилые здания с обычными чердаками обойдутся без нее. Может быть, очень богатый человек из-за своей прихоти захочет создать тепличные условия для отжившего свой век дивана, помещенного на чердак. Но это его личное дело.
При устройстве мансардных помещений без контробрешетки не обойтись. Это важный узел в кровельной системе. Конечно, на худой конец, можно прожить свою жизнь в мансарде и без дополнительной деревянной конструкции. Суть в том, какой комфортной и длинной будет она. Если мансарда построена в субтропическом регионе, то долго. В северных регионах коротко.
Контробрешетка под черепицу
Технология изготовления, функциональность контробрешетки такая, как и под профнастил. Чем отличается металлочерепица от профнастила. Один и тот же материал, только с разными геометрическими декоративными рисунками. На технологическую линию формирования листа установили другую матрицу. И все.
Требует «пирог»
В зависимости от конфигурации, других нюансов кровли, устраивают кровельный теплый пирог, если дом с мансардой. Структуру утепляющего слоя составляют:
ВНИМАНИЕ
Контробрешетка под металлочерепицу: пример монтажа
Большинство кровельных покрытий (в том числе профлист) подразумевает использование контрбрусков сечением от 30×50 мм. Для примера монтажа контробрешетки, рассмотрим ее установку под металлочерепицу. После закрепления гидроизоляционной пленки сверху стропильной конструкции, осуществляют набивку контробрешетки.
Размеры контробрешетки под металлочерепицу в длину обычно составляют 135-137 см и в сечении 30×50 мм. Закрепляются они оцинкованными гвоздями с приблизительным шагом в 30 см.
Монтаж контробрешетки под металлочерепицу выполняется в следующей последовательности:
- Перед монтажем брусья обрабатывают специальными антисептиками, защищающими дерево от гниения и поражения насекомыми;
- После укладки гидробарьера приступают к закреплению контрбрусьев;
- Крепление осуществляется с помощью оцинкованных гвоздей на поверхность гидроизоляционной пленки;
- Во время работы следят, чтобы контрбрусья крепились параллельными рядами и шли перпендикулярно карнизной планке;
- На контробрешетку наносят разметку шага обрешетки (рассчитывается заранее), метки наносят от второго бруса сверху в направлении бруса, который смонтирован на коньке; по всей длине конструкции величина шага остается неизменной;
- Метки брусьев соединяют с помощью красящей шнуровки;
- Осуществляют набивку обрешетки, при необходимости подкладывая рейки требуемой толщины — данные действия позволяют выровнять плоскость ската крыши.
Монтаж контробрешетки
Устройство крыши
Контробрешетку также можно обработать антипиреном, снижающим риск возгорания конструкции.
Выполнение данных действий позволит решить целый комплекс задач по устройству кровли:
- Увеличение срока службы, как всей крыши, так и отдельных ее элементов. Достигается обеспечением воздушного зазора, способствующего вентиляции пространства между металлочерепицей и гидроизоляцией.
- Максимально надежное крепление гидроизоляционной мембраны.
- Защита брусьев от прогибания и растрескивания.
Технология монтажа металлочерепицы может включать набивку черновых досок или брусьев для передвижения по крыше.

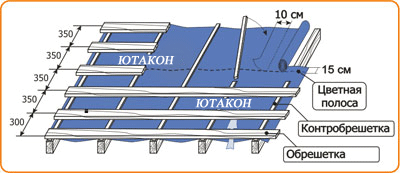

Схема монтажа
Необходимость контробрешетки
контробрешетка под металлочерепицу
На вопрос нужна ли контробрешетка, можно с полной уверенностью сказать – конечно, нужна. Хотя она выполняется не всегда. На простых неутепленных крышах, где в чердачном пространстве не предполагается устраивать жилое отапливаемое помещение, контробрешетку, как правило, не делают.
Но никто не может сказать с определенной точностью, что через некоторое время хозяину не придет в голову идея все- таки сделать на чердаке дополнительную жилую комнату. Поэтому специалисты рекомендуют сразу устраивать все необходимые элементы крыши при строительстве дома или когда происходит полная реконструкция крыши.
Устройство контробрешетки не займет много времени и не слишком скажется на стоимости строительства, но в будущем принесет большую экономию, как времени, так и финансовых средств, когда появится необходимость сделать жилое помещение на чердаке. Даже на холодных крышах контррейки и наличие парои- гидроизоляции ничего, кроме пользы для крыши принести не могут.
Помимо вентиляции подкровельного пространства, создается дополнительная шумо- и теплоизоляция, а вентилируемое подкровельное пространство способствует длительной эксплуатации всей крыши без ремонтов. Контробрешетка дает возможность выровнять горизонтальную плоскость ската, если в процессе установки стропил были допущены просчеты. Все вышесказанное достаточно убеждает в том, для чего нужна контробрешетка на крышах.
Устройство основания для кровельного материала
- Кровельный материал укладывается на обрешетку, которая выполняется из древесины хвойных пород. Влажность дерева должна быть в пределах 20%.
- Бруски или доски, используемые для устройства обрешетки и контробрешетки не должны иметь сучков, синевы, быть ровными по всей длине.
- Сечение брусков для контробрешетки выбирается в зависимости от уклона крыши, от используемого кровельного покрытия.
- Для крыш с уклоном менее 30 градусов бруски выбираются большего сечения, поскольку вес кровельного материала на крышах с малым уклоном дает большую нагрузку, практически, на всю площадь ската крыши.
- При больших уклонах нагрузки от веса кровельного материала принимают на себя нижние части скатов кровли. Поэтому при использовании керамической черепицы, имеющий значительный вес, толщина контробрешетки может иметь разное значение.
- Внизу рейки делают большого сечения, средние бруски уже могут быть меньшими, и вверху, где нагрузки от веса черепицы минимальные, можно набивать самые тонкие контррейки.
Последовательность устройства контробрешетки
После того, как установлены стропильные ноги, на них укладывается пароизоляция и гидроизоляция.
устройство гидроизоляции и контробрешетки
Для временного крепления изоляционных материалов используется строительный степлер, которым легко и быстро можно прикрепить рулонные материалы к стропилам.
В месте расположения ендовы контррейки должны отступать от самого внутреннего угла на 6-10 см в обе стороны и прибиваться к продольным доскам образующим угол ендовы. Полученное свободное пространство дает возможность не задерживать строительный мусор, образующийся в процессе проведения кровельных работ и беспрепятственному отведению воды. Бруски прибиваются к стропилам через 30см оцинкованными гвоздями.
На каких крышах контробрешетка не нужна
Современный подход к экономичному дому требует использования утепленных крыш.
А в них без контробрешетки не обойтись.
Но строятся на загородных участках постройки бытового назначения.
Это может быть гараж, сарай и прочее.
В них обычно возводятся неутепленные кровли, под которыми устраивают чердачные помещения для хранения разного домашнего скарба или садового инструмента.
На таких крышах обрешетку устанавливать необязательно.
Нередко вдруг приходит идея использовать чердак для других нужд.
И хозяин начинает искать способы утепления чердачного помещения.
Вот тогда-то он и вспомнит, что зря не сделал контробрешетку.
Поэтому перед тем как начинать возводить не утепленные кровли, постарайтесь все предугадать заранее, сопоставьте свои планы на будущее.
И последнее.
Материалы для контробрешетки.
Обычно для этого используется брус, изготовленный из мягких пород древесины.
Негативного воздействия эта конструкция чувствовать не будет, потому что надежно защищена кровельным материалом.
Видео о монтаже контробрешетки.
Так что требования к ее качеству не самые жесткие.
Крыша – важный элемент дома, защищающий жилье от наружных воздействий. В частном строительстве наибольшее распространение получили и вальмовые крыши.
Двускатные конструкции образуются двумя наклонными плоскостями и должны обладать углом наклона больше 2.5 градусов.
Вальмовая по своему устройству похожа на двускатную крышу, но вместо двух наклонных плоскостей здесь предполагается четыре
– конструкция отличается наклоном с каждой стороны.
Основным элементом таких крыш являются , представляющие собой каркас, поддерживающий все остальные составляющие. Изготавливаются стропила из металлического уголка либо деревянного бруса.
Для скрепления стропильных элементов применяется – доски в 20-35 мм толщиной, набитые поперек стропил. Обрешетка также задействуется для закрепления кровельных материалов ( , и др.). Для изоляции от шума, холода и влаги применяется — и – что также служит защитой для .
Обрешетка и контробрешетка крыши устанавливается сверху гидробарьера, при этом ее элементы располагаются поперек основной обрешетки. Контробрешетка (брус 20×20 либо 20×30 мм) создает необходимый зазор между кровлей и стропилами.
Контрбрусья способствуют циркуляции воздуха между профилированными листами, обрешеткой и водонепроницаемой пленкой. здесь обеспечивается специальными технологическими зазорами у и вдоль скатов, а также вентиляционными окнами. Работы по устройству крыши должны подчиняться главному принципу: создать необходимую герметичность.
Контробрешетка – это часть кровельной системы в виде деревянных брусков, которые монтируются поверх гидробарьера на стропила
. Предназначена она для проветривания подкровельного материала благодаря созданным зазорам. Она может быть смонтирована при любых изоляционных либо кровельных материалах.
Утепляя подкровельные пространства, не рекомендуют использовать . Данные материалы не пропускают пар и могут создать вредный для металла и древесины эффект термоса. Контробрешетка обычно выполняется из деревянного бруска сечением 25×50 мм и больше
. Наиболее надежной считается обрешетка из бруса размером 40×50 мм. По ходу монтажа могут использоваться цельные либо составные бруски.
Отличие обрешетки от контробрешетки заключается в следующем:
- При устройстве контрреек, их монтируют на стропила, сразу за гидроизоляцией; обрешетку же монтируют поверх контробрешетки;
- Расстояние между фрагментами контробрешетки равно расстоянию между стропилами; обрешетка может быть сплошной или с интервалом, зависящим от типа кровли и ;
- Основная функция контробрешетки – вентиляция подкровельного материала
; традиционная обрешетка применяется для скрепления кровельных материалов и стропильных элементов.
ОБРАТИТЕ ВНИМАНИЕ!
Благодаря контробрешетке минимизируется воздействие влаги на кровлю и на внутренние помещения
. Контрбрус защищает гидроизоляционную пленку от различных повреждений и провисаний, препятствующих вентиляции.
В случае незначительных перепадов высоты частей стропильной системы, контрбрусья помогают подравнять скаты крыши. Контробрешетка также позволяет кровельщикам передвигаться по конструкции, не повреждая изоляцию (рубероид и пр.).
Контробрешетка — что это такое (фото пример):
Советы
- По толщине, все части каркаса должны быть идентичными, кроме первого бруса на карнизе, его надо брать на 15 миллиметров толще остальных.
- Для увеличения срока службы и защиты бруса от разных насекомых, поедающих дерево, все части деревянной основы необходимо предварительно обрабатывать защитным раствором.
- Используемое дерево не должно ломаться даже под весом большого человека, иначе материал не годится. Так как даже в процессе монтажа кровли по деревянной основе придется передвигаться. Не рекомендовано применять в качестве решетчатого каркаса не обрезную или полуобрезную древесину.
- Для любого строительства, во главе угла стоит качество материала. Поэтому, если например, для кровли использовать мокрое дерево, то оно рано или поздно усядет, изменив свой объем и размер, что непременно вызовет расшатывание и расхлябанность всей конструкции из него.
- Пиломатериал, как все остальные материалы, следует брать с запасом на случай наличия брака, а также на случай проведения дополнительных работ по усилению каркаса.
Нужна ли гидроизоляция под металлочерепицу холодной крыши?
Стоит отметить, что все металлические поверхности обладают одной схожей особенностью, они собирают конденсат. Гидроизоляция, входящая в состав кровельного пирога с холодной крышей исправит данную проблему и защитит помещение от поступающей влаги как снаружи, так и изнутри. Многие застройщики при строительстве утепленной кровли советуют своим знакомым не укладывать пароизоляционный слой, если те будут строить здание с холодным типом крыши. Они думают, что холод уберет конденсат, который виден на металлических изделиях, но сильно ошибаются.
Конденсат появляется за счет разности температур между кровельным помещением и внешней средой. Естественно, когда мансарда не отапливается и ничем не утеплена, то разница будет небольшая, но все же она является достаточной, дабы спровоцировать выделение влаги из воздуха. Как видите конденсат будет образовываться независимо от типа кровли, следовательно, на поставленный вопрос в начале пункта можно ответить однозначно: да, нужна.
В качестве примера можно привести хозяйственные постройки, хозяева которых, не сильно заботятся об их сроке службы. В таких строениях кровельный пирог является самым примитивным и даже нарушает строительные нормы и правила. Чаще всего кровельный пирог состоит из стропил, разряженной обрешетки и кровельного покрытия. Все слои пароизоляции и гидроизоляции были попросту выкинуты. Несмотря на этот факт, данная постройка может простоять значительно долгий период, а может и наоборот, развалиться уже через пару лет. Здесь уже как повезет, но зачем рисковать, если можно сделать все качественным образом?
На жилых зданиях позволить рисковать нельзя, так как от этого может зависеть чья-нибудь жизнь. Я не преувеличиваю, ведь если конденсат будет воздействовать на стропильную систему и другие элементы кровли длительное время, то он их попросту разрушит, что может привести к падению всего кровельного пирога.
Виды обрешеток
Обрешетка под металлочерепицу может состоять из доски, сечение которой составляет 25 x 100 мм. Иногда первое значение равно 30 мм, тогда как толщина не имеет особого значения и может составлять 25 или 30 мм. Масса металлической кровли не выше 7 кг на квадратный метр, поэтому материал сможет выдержать снеговые нагрузки. Основная характеристика здесь – толщина доски. Этот показатель у элементов должен быть равен, допускается отклонение в 2 мм. Это условие позволит получить ровную плоскость ската.
Для разреженной обрешетки расстояние между элементами должно быть равно длине волны укрывного материала. Если речь идет о пологих конструкциях, угол уклона у которых варьируется от 14 до 20 ˚, следует использовать сплошную обрешетку. Минимальный уклон для металлочерепицы составляет 14 ˚. Несмотря на то что обрешетка называется сплошной, доски не укладываются вплотную. В этом случае возникает резонный вопрос – какой шаг обрешетки под металлочерепицу выбрать. В данном случае он будет составлять примерно 3 см.
Влияние угла наклона скатов
Монтаж обрешетки под металлочерепицу лучше начинать, выполнив тщательный расчет постоянных, а также временных нагрузок, которым она подвергается. Чтобы конструкция выдержала все природные катаклизмы, лучше заложить в вычисления небольшой запас прочности. Опытные мастера рекомендуют придерживаться следующих рекомендаций:
- Обрешетка для металлочерепицы на низкоуклонной кровле должна быть сплошной. Рациональнее изготавливать ее из листов влагостойкой фанеры.
- Обрешетка для металлочерепицы на среднеуклонной конструкции должна быть решетчатой. Шаг между рейками должен составлять 10-15 см, а толщина 4-5 см.
- Основа для настила металлопрофиля, если угол наклона скатов более 35 градусов, может быть разреженным с расстоянием между рейками 15-20 см, а толщина 2-3 см.
Учтите, что крыша под металлочерепицу должна быть ровной, чтобы материал после монтажа «не гулял». Поэтому для изготовления основания лучше использовать ОСП или остроганную обрезную доску, выровненную по толщине.
Выбор расстояния меду рейками
Схема обрешетки под металлочерепицу
Справиться с монтажом кровли из профилированных стальных листов при условии грамотной организации кровельного пирога может даже неопытный мастер. Главное, четко следовать рекомендациям производителя и соблюдать технологию выполнения работ. Подробнее о конструкции металлических кровель, устройстве утепления, гидроизоляции читайте в других материалах на сайте.
Не забываем про капельник
Защиту карнизов и стропил от влаги обеспечивает капельник. Его предназначение – отведение влаги с кровли в систему водостока. Таким образом, этот элемент обезопасит деревянные части конструкции от воздействия влаги, начала процессов гниения, развития плесени или грибка.
Капельник фиксируется на краю крыши в вертикальном положении. За счет этого вода с кровли будет поступать прямиком в водосток. Как правило, этот элемент изготавливается из оцинкованной стали, окрашен в такой цвет, чтобы гармонировать с кровельным материалом. Он устанавливается по всему периметру крыши. Крепление производится к обрешетке.
Установка капельника
Размер обрешетки под металлочерепицу
Важные параметры обрешетки — шаг и размер материала. При выборе шага определяются по длине волн черепицы, в зависимости от вида профиля, который используется.
Наиболее прочное место профиля внизу волны, поэтому крепление к обрешетке происходит в этом месте.
Производители выпускают профили с разными волнами, это обуславливает шаг несущей системы. При устройстве несложных легких конструкций небольшой высоты, когда берется лист толщиной около 0.4 мм и обрешеточная доска 25×100 мм, стропильный шаг делается от 0.6 до 0.9 м. Также и в сложных конструкциях с листом 0.5 мм. Материал обрешетки монтируют с большим стропильным шагом, более метра, но достаточно редко.
Размер шага обрешетки в зависимости от вида металлочерепицы
Что такое контробрешетка и должна ли она быть?
Разбирая пирог кровли, многие часто путают обрешетку и контробрешетку и их значение для всей конструкции. Функции этих двух элементов различные. Обрешетка выступает каркасом для кровельного полотна, а вот контробрешетка не только поддерживает брусья обрешетки, но и обеспечивает дополнительную вентиляцию, шумозащиту и многое другое. Крыша становится более теплой, все конструкции и металлочерепица при этом надежно защищены от влаги.
Для металлочерепицы контробрешетка крыши просто необходима. Если для других видов покрытия ее можно и не устанавливать, то в данном случае без нее не обойтись. Здесь контробрешетка исполняет роль не только каркаса, но и элемента, обеспечивающего правильную вентиляцию для металлического покрытия.
Устройство брусьев не займет много времени, но все расходы в будущем будут легко компенсированы, так как чердачное помещение может быть переделано в жилое, не проводя дополнительных работ по утеплению. Подобная конструкция создает усиленную шумозащиту, а наличие вентилируемого пространства позволяет эффективно отводить излишки влаги, увеличивая сроки службы всех элементов кровли.
Порядок действий и расчет шага
Для обрешетки разных видов крыш применяют обрезной брус из хвои, влажность не должна быть выше 25%.
Порядок действий:
- Измерение шага над карнизом начинают с двух положенных брусьев, с внешней стороны. Длина его должна быть от 32 до 38 сантиметров, эти показания не являются обязательными, они зависят от того, как расположен нижний ряд черепицы над водостоком. Напуск черепицы должен составлять 1/3 от окружности самого стока, эту величину регулируют при помощи бруса.
- Когда закреплены первые брусья, приступают к установке верхнего материала на коньке. Замеряют расстояние от внешней стороны второго бруса до такого же элемента на коньке. Это показание и будет рассчитанным шагом.
Обрешеточный шаг меряют по верхним граням помещаемых брусьев, учитывают уклон ската. Если крыша сложная, то расчеты делают для каждого склона.При уклоне меньше 22 градусов, шаг должен быть в среднем 31,5 сантиметров, если покат имеет большее значение, то берут не выше 33,5. Если уклон большой, свыше 30 градусов, то размер шага будет до 34,5 сантиметров. Примеры правильного расчета. Для расчета возьмем: первое значение, размер между брусьями 789, а склон поката крыши 27 градусов (33,5 в сантиметрах). Первое число делим на второе (789:27) и получаем количество рядов в обрешетке, то есть 23,6, округляем до 24, шаг будет иметь 32,9 сантиметра (789:24). Чтобы экономично уложить металлочерепицу, нужно сделать количество рядов минимальное, а значения шагов наивысшими. Без сооружения контробрешетки укладку металлочерепицы не производят, после того как эти работы будут выполнены, делают следующее:По контробрешетке устанавливают метки рассчитанного шага, величина соблюдается одинаковая во всю длину. Замеряют расстояние между размещением брусьев со всех сторон, если показатели разные, то нет параллельности и нужно их выровнять.
Место контробрешетки в кровельном пироге
Прежде чем решать, нужна ли контробрешетка, давайте сначала разберемся:
- что это такое;
- чем этот узел отличается от остальных деталей кровельного покрытия;
- для чего он нужен.
Отличие обрешетки от контробрешетки
По правилам обрешеткой называется основа, на которую мы монтируем финишный кровельный материал (металлочерепица, шифер, профлист и т.д.), а главная функция контробрешетки — обеспечение вентиляции в подкровельном пространстве.
Контрбрус отвечает за вентиляцию подкровельного пространства.
Как видно на схеме выше: на стропильные ноги укладывается гидроизоляционный материал, который удерживает контррейка, а поверх нее уже набиваются бруски основной обрешетки.
Сама основная обрешетка бывает двух видов:
- Сплошная обрешетка, то есть набитая единым ковром, здесь используется как обычная строганая или шпунтованная доска, так и листы фанеры или ОСП. Как правило, сплошной настил монтируют под мягкую кровлю;
Сплошную обрешетку удобно набирать из ОСП листов.
- Разряженная обрешетка, это когда доски крепятся с определенным шагом. Такая конструкция более распространенная, а главное практичная, ведь она намного лучше вентилируется. Разреженная обрешетка монтируется под металлочерепицу, шифер, профлист, керамическую черепицу, в общем, практически под все жесткие материалы.
Зачем нужна вентилируемая кровля
С терминами разобрались, теперь поговорим о том для чего нужна контробрешетка, нельзя ли «выбросить» этот элемент вообще и сразу набить доски обрешетки на стропила? Дело в том, что на границе теплого и холодного воздуха всегда выпадает конденсат (точка росы), а эта граница у нас проходит по чистовой кровле.
Даже небольшой зазор под основной обрешеткой обеспечит вентиляцию конструкции.
Если мы настелем на стропила гидробарьер и прямо на него набьем подкровельную поперечную обрешетку, то конденсату будет некуда деваться, и он начнет активно впитываться в древесину. В результате, чем бы вы дерево не пропитывали, оно выдержит не более года, дальше начнет гнить.
Кроме того, для теплой кровли обычно используется базальтовая вата, а любая вата при попадании влаги теряет свои свойства. Рано или поздно запертая под кровлей влага просочится вниз и впитается в ватные маты и тогда об утеплителе можно забыть, так как мокрая вата бесполезна, плюс при высыхании она не восстанавливается, ее нужно менять.
Делаем вывод: приподняв немного основную обрешетку, мы обеспечиваем хорошую вентиляцию кровельного пространства и гарантируем сохранность стропильной системы.
Без контробрешетки под кровлей будет постоянно собираться конденсат.
Для чего производят контробрешетку
Использование такого материала как металлочерепица, требует затрат, поэтому некоторые в целях экономии могут пропустить сооружение контробрешетки, это приведет к маленькому сроку службы материала.
Контробрешетка выполняет определенные функции для крыши:
- Воздух может свободно циркулировать и вентилировать все слои крыши. Без её устройства скапливается конденсат, из-за поступления воздуха ненужная влага выходит.
- Происходит изоляция от шума и сохраняется тепло за счет образования воздушного слоя, он является барьером.
- Все неровности стропил скрываются, даже мелкие изъяны становятся незаметными.
- Контробрешетку делают только под металлические материалы, которые укладывают на крышу, в остальных случаях для этого нет необходимости.
Благодаря образованию прослойки из воздуха, сооружение помогает:
- Увеличить срок службы основного материала. Когда укладывается металлочерепица, сдирается защита, то есть лак, на материал попадает влага, и он портится от коррозии. Чтобы этого не происходило, сооружают контробрешетку, с её помощью создается слой воздуха.
- Появляется место для помещения теплоизоляции. При помощи контробрешетки можно соорудить теплую крышу, если чердак будет жилым, в обратном случае уменьшаются потери тепла.
- Гидробарьер надежно закрепляется к стропилам, вначале для этого используют степлер, начинают с низа, расстилают по всей поверхности внахлест до 10 сантиметров. Затем в центре стропила (каждого) прибивают брус, он является частью контробрешетки и надежно прикрепляет материал.
Устройство кровельного пирога крыши
Кровельный пирог представляет собой специальную конструкцию, защищающую кровлю от различных негативных воздействий, и состоит из следующих элементов:
Паробарьер. Защищает теплоизоляцию от испарений со стороны помещения. Укладывается из пленки, скрепленной соединительной лентой. Новые технологии данного устройства могут включать фольгированный слой, улучшающий огнеупорные и теплоизоляционные показатели.
Теплоизоляционный слой. Обычно выполняется с помощью плит из минваты, обработанной специальными пропитками, или с использованием экструдированного пенополистирола. Чтобы защитить теплоизоляционный слой от проникновения влаги, монтаж осуществляется при снижении влажности древесины минимум на 18%.
Вентиляционные зазоры. Для устройства вентиляции возле конька располагают вентиляционные отверстия и карнизные короба.
Система защиты от обледенения. В местах возможного обледенения и скопления снега располагают нагревательные кабели, подключенные к блоку управления и термодатчику. Данная система отключается и включается автоматически.
Влагоизоляция. Выбор гидроизоляционного барьера зависит от конкретного кровельного материала
Здесь важно правильно расположить стороны материала: одна направляется к кровле, другая — к утеплителю. Гидробарьеров существует несколько разновидностей. Диффузионные и супердиффузионные мембраны — это пленки с микроотверстиями, задерживающими влагу, но пропускающими пар
Конденсатные пленки применяются вместе с двумя вентиляционными зазорами (влага, попадая на пленку, перемещается в вентиляционный зазор)
Диффузионные и супердиффузионные мембраны — это пленки с микроотверстиями, задерживающими влагу, но пропускающими пар. Конденсатные пленки применяются вместе с двумя вентиляционными зазорами (влага, попадая на пленку, перемещается в вентиляционный зазор).
Особенности монтажа кровельного пирога зависят от материала для основания крыши.
Кровельный пирог
Проектирование обрешетки для кровли из профлиста
Устройство кровли из профлиста на частных домах обычно выполняется по деревянной обрешетке. Чтобы определить оптимальный шаг крепления досок, нужно учитывать множество факторов. Основными из них являются климатические условия в районе строительства, угол наклона скатов и марка выбранного профилированного листа. Остановимся на них подробнее.
Климатические условия и угол наклона
Как известно, оптимальный угол ската крыши выбирается в зависимости от снеговых и ветровых нагрузок. Так, чем круче кровля, тем легче и быстрее с нее удаляется снег, талая и дождевая вода. Однако для конструкций с большим уклоном требуется значительно больше строительных материалов.
Если сравнить расход пиломатериалов, то на крышу под углом 45° нужно будет примерно в 1,5 раза больше, чем на плоскую. Но здесь не все так просто – нельзя просто решить и сделать пологую кровлю. Проектировщики выполняют расчеты угла наклона скатов с учетом силы и преобладающего направления ветра, среднегодовой высоты снежного покрова.
В регионах со значительным снежным покровом и слабой ветровой нагрузкой выполняется устройство крутых крыш из профнастила. Для местности с сильными ветрами подходят максимально пологие конструкции, так как ураганы чаще срывают именно кровли из профлиста – он считается самым парусным материалом.
Фото 5. Кровля из профлиста с большим уклоном
С уменьшением угла наклона надо уменьшать и расстояние между досками обрешетки, чтобы покрытие не прогнулось под первым же снегом, поскольку на пологих крышах его может скапливаться очень много, а весит он немало (тем более мокрый). На крутых кровлях шаг может доходить и до 900 мм в зависимости от используемого профнастила.
Фото 6. Пологая крыша из профнастила
Некоторые домашние мастера утверждают, что рассчитывать шаг обрешетки вовсе необязательно – можно определить «на глаз» или узнать у соседа, который недавно перекрывал крышу. Это неправильно и может привести к таким последствиям:
Увеличение стоимости кровли, если сосед или знакомый перестраховался и сделал гораздо меньший шаг, чем был нужен по факту.
Деформация покрытия после первого снегопада.
Сложность проведения ремонта из-за опасности передвижения по покрытию.
Поэтому расчет шага установки досок каркаса лучше все-таки доверить специалистам. Однако это можно выполнить и самостоятельно с помощью специальных онлайн-калькуляторов.
Тип профлиста и шаг обрешетки
Профилированный лист производится разных видов – стеновой, несуще-стеновой и несущий. Отличаются они между собой в основном высотой профиля – чем выше, тем больше несущая способность покрытия. Поэтому и шаг обрешетки для профнастила подбирается с учетом его марки.
Самым дешевым является профлист типа С-8 – его допускается применять только для укрытия крыш с уклоном более 15°. При этом материал толщиной 0,5 мм укладывается исключительно на сплошную обрешетку. Листы большей толщины (очень редко встречаются в свободной продаже) можно монтировать на стандартный каркас с шагом до 300 мм.
Рисунок 7. Внешний вид профлиста марки С-8
Профнастил других марок (от С-10 и выше) допускается использовать для крыш с уклоном меньше 15°. Рекомендации по расстоянию между досками обрешетки указаны в таблице 1.
Таблица 1. Рекомендуемый шаг обрешетки в зависимости от типа профлиста и угла наклона кровли
Марка профнастила | Уклон крыши, град. | Толщина листа, мм | Шаг обрешетки, мм |
С-10 | до 15 | 0,5 | сплошная |
свыше 15 | 0,5 | до 300 | |
С-20 | до 15 | 0,5-0,7 | сплошная |
свыше 15 | 0,5-0,7 | до 500 | |
С-21 | до 15 | 0,5-0,7 | до 300 |
свыше 15 | 0,5-0,7 | до 650 | |
НС-35 | до 15 | 0,5-0,7 | до 500 |
свыше 15 | 0,5-0,7 | до 1000 | |
Н-60 | от 8 | 0,7-0,9 | до 3000 |
Н-75 | от 8 | 0,7-0,9 | до 4000 |
Как выбрать качественный пиломатериал и какая обрешетка нужна для металлочерепицы
При покупке пиломатериала желательно отбраковать доски, на которых выступила синева или даже чернота, это признак того, что лес заражен грибком. Заражение грибком может привести к разрушению структуры древесины в течение 3-5 лет. Если лес уже куплен, уничтожить грибок помогает восстановитель-отбеливатель, обработка требует добросовестного подхода.
Для устройства обрешетки используется обрезная нестроганная доска шириной 100 мм и толщиной от 25 до 32 мм.
Также вам понадобится контробрешетка, брус сечением 40 х 50 мм, который крепится на стропила до обрешетки и обеспечивает вентиляцию и удаление конденсата из подкровельного пространства.
«Дюймовка» — доска толщиной 25 мм, может иметь отклонение по толщине +-5 мм. Ее рекомендуется рассортировать и в пределах одного ската использовать доску с разницей до 2-3мм по толщине. Это позволит избежать видимых волн на скатах кровли после монтажа металлочерепицы.
