Устройство и функции расширительного бака в отопительном контуре
Функцией расширительного бака в открытом отопительном контуре является прием излишков воды при ее расширении, вследствие нагревания, и возврат в систему при понижении температуры. Емкость не является герметичной, и теплоноситель напрямую контактирует с окружающей средой, поэтому в открытой системе отопления происходит испарение воды. Устройство отличается несложностью конструкции, при необходимости его можно сделать своими руками.
К недостаткам открытой системы можно отнести необходимость постоянного контроля уровня воды, так как она испаряется, опасность замерзания жидкости в расширительном бачке, невозможность использования антифриза в качестве теплоносителя. Кроме того, попадающий в систему воздух вызывает образование воздушных пробок, коррозию внутренних частей и их кавитацию.

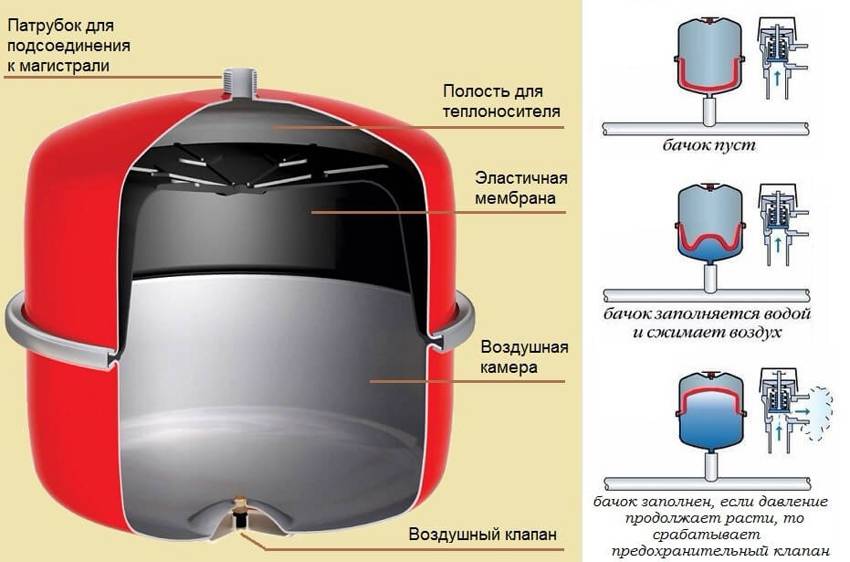

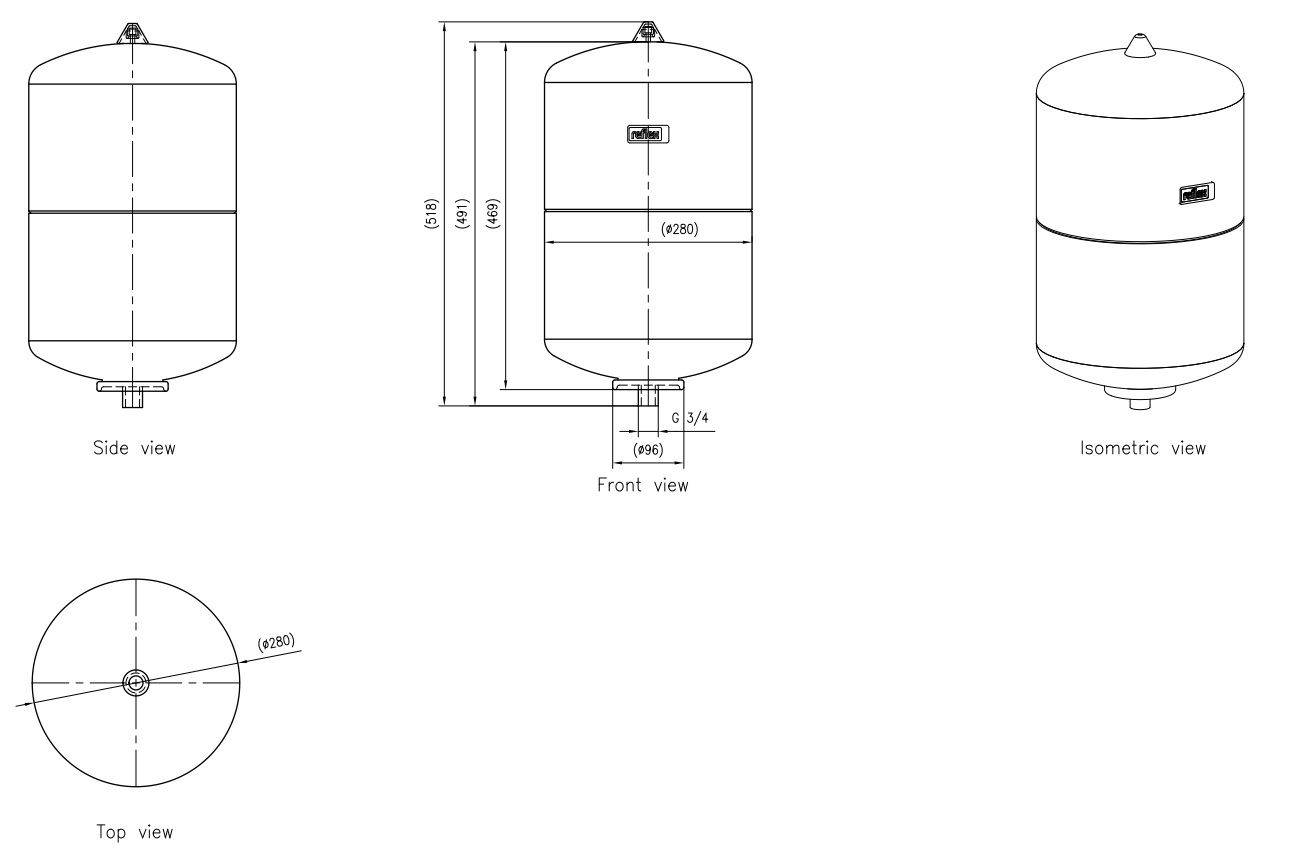

В закрытом отопительном контуре расширительный бак изготавливается из металла повышенной прочности. Устройство состоит из двух половинок, герметично завальцованных друг к другу. В конструкции предусмотрен приемный клапан и внутренняя мембрана. При повышении температуры теплоносителя клапан открывается, и в расширительный бачок поступают излишки увеличившегося объема жидкости.
Диафрагма, изготовленная из жаростойкой высокопрочной резины, разделяет его на две части. В верхнюю часть герметичной емкости закачивается газ, в нижнюю часть поступает горячий теплоноситель, сжимающий мембрану и расположенную за ней газовую среду. При остывании рабочей жидкости, вследствие расширения газовой среды, диафрагма выдавливает ее обратно в отопительный контур.
Устанавливать мембранный бак можно горизонтально или вертикально в любом положении.
Работоспособность расширительного бака закрытого типа не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы. Для продления эксплуатационного периода мембранного бака его лучше располагать таким образом, чтобы воздушная камера оказалась сверху. С течение времени в диафрагме появляются трещины, и пока их размер и количество не достигнет критического уровня, система будет исправно работать при вертикальном размещении емкости. При горизонтальном положении (в случае появления трещин в диафрагме) воздух со своей половины будет быстро проникать в теплоноситель и наоборот, в связи с чем потребуется срочная замена бака.
Расчет объема бака
Прежде всего, определим зависимость необходимого объема и параметров, которые на него влияют. При расчетах нужно учитывать, что чем более будет емкость отопительной системы и чем выше максимальная температура носителя тепла в ней, тем бак должен быть больше. Чем выше допустимое давление в расширительном бачке отопления, тем он может быть меньше. Конечно же, методика расчета достаточно сложная, поэтому лучше проконсультироваться со специалистом. Ведь ошибка в выборе расширительного бака может вызвать частое срабатывание клапана предохранения или другие неприятности.
Чтобы произвести более точный расчет такого устройства, как вакуумный расширитель для отопления, применяется формула: Объем бака = (Объем воды системы отопления * Коэффициент расширения теплоносителя) / Эффективность расширительного бака. Коэффициент расширения для воды равняется 4% при ее нагреве до 95 градусов. Для определения эффективности бака применяется еще одна формула: Эффективность бака = (Наибольшее давление в системе – Первоначальное давление в воздушной камере) / (Наибольшее давление в системе + 1).
Коэффициенты полезного объема расширительного бака
Таким образом, вакуумный расширительный бак отопления подбирается с учетом характеристик прочности и температуры, которые не должны быть выше допустимых показателей в месте подключения. Объем бака может либо равняться, либо быть больше того результата, который получился в итоге вычислений.
Типы мембранных баков
Существует два основных типа расширительного мембранного оборудования.
Прибор со сменной мембраной
Главная отличительная особенность – возможность замены мембраны. Она вынимается через специальный фланец, который держится на нескольких болтах. При этом нужно учесть, что в приборах большого объема для стабилизации мембраны ее дополнительно закрепляют задней частью к ниппелю. Еще одна особенность устройства в том, что вода, заполняющая бак, остается внутри мембраны и не контактирует с внутренней частью бака. Что оберегает металлические поверхности от коррозии, а саму воду от возможного загрязнения и существенно продляет срок эксплуатации оборудования. Выпускаются такие модели, как в горизонтальном, так и в вертикальном исполнении.
Устройства со сменной мембраной отличаются более долгим сроком службы, поскольку наиболее уязвимый элемент системы можно заменить и вода не соприкасается с металлическим корпусом прибора.
Устройство со стационарной диафрагмой
В таких устройствах внутренняя часть бака разделена на две части жестко закрепленной мембраной. Она не подлежит замене, следовательно, при выходе ее из строя, оборудование придется менять. В одной части устройства содержится воздух, в другой – вода, которая напрямую контактирует с внутренней металлической поверхностью прибора, что может провоцировать ее быструю коррозию. Для предотвращения разрушения металла и загрязнения воды внутренняя поверхность водной части бака покрывается специальной краской. Однако такая защита не всегда долговечна. Выпускаются устройства горизонтального и вертикального типов.
Особенности монтажа бачка мембранного типа
После того как выполнены все расчеты, можно начинать монтаж расширительного бачка. Довольно важным моментом является выбор его месторасположения в общей схеме. На это влияет тип системы – гравитационная или с принудительной циркуляцией. Невзирая на то, что суть задачи расширительного бака в отопительной системе не меняется – неправильная установка может вызвать сбои во время работы.
Монтаж мембранного расширительного устройства в отопительной системе, делается только на обратной трубе перед циркуляционным насосом. Одно из обязательных условий – это соблюдение в помещении температурного режима. Уровень нагревания воздуха не должен составлять не меньше +5°С. Установке не должны мешать посторонние предметы. Данное требование касается и обслуживания сооружения.
Правильный монтаж расширительного бачка в систему отопления заключается в соблюдении его уровня. Устройство должно располагаться строго вертикально. Даже незначительное отклонение может вызвать неполадки в работе всей системы. Для того чтобы обеспечить безопасность при обслуживании, на воздушную камеру необходимо установить воздушный клапан для того чтобы была возможность быстрее сбросить давление в момент аварийной ситуации.
Для того, у кого есть специальные навыки для проведения сантехнических операций, не потребуется много усилий для установки расширительного бака. Как он должен врезаться, можно увидеть на схеме:

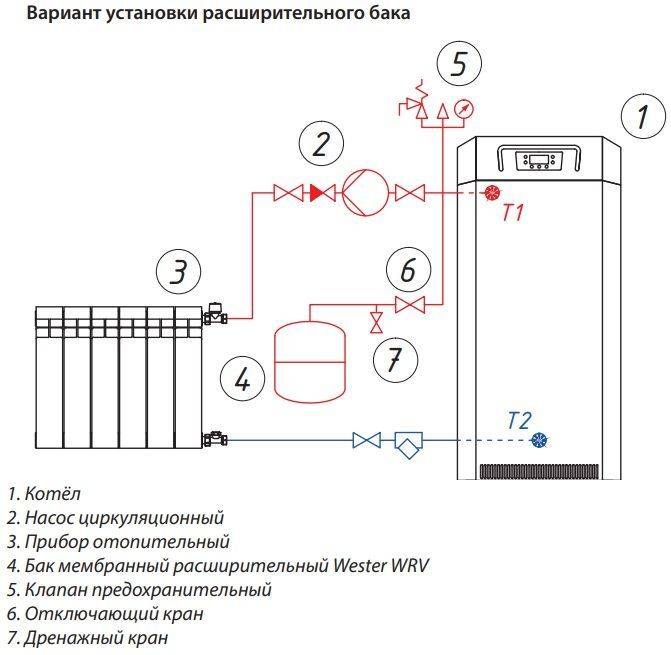

На трубе обратки (позиция 1), как можно ближе ко входу в отопительный котел (позиция 2), но как правило – перед циркуляционным насосом (позиция 3), необходимо выполнить разрез, куда должен запаковываться тройник (позиция 4). Методы установки бывают разными – все зависит о того, какой тип труб используется – полипропилен, металлопластик либо металл.
На патрубок (позиция 6) непосредственно расширительного бачка (позиция 5) запаковывается шаровой кран (позиция 7). Он нужен для обеспечения возможности отключения расширительного бачка при необходимости осуществления профилактики или ремонта. Для подобных случаев также стоит между краном и бачком установить соединение с накидной гайкой – «американкой» (позиция 8). Во время работы кран должен всегда находиться в открытом положении.
К тройнику от крана идет соединительный участок трубы (позиция 9). Его длина и конфигурация (количество поворотов и изгибов) не имеют большого значения – но как правило это выполняется по более удобному и короткому пути от места монтажа бака до трубы с обраткой.
Главное отличие работы расширительного бака в закрытой отопительной системе заключается в том, чтобы была возможность его быстро демонтировать. Для этого необходимо установить 2 отсекающих крана в момент монтажа – один на подводящий патрубок к системе отопления, а второй — на водяную камеру бака. Их прикрытие позволит быстро демонтировать бак для выполнения ремонта либо замены на новый.
Соблюдая все указания и рекомендации, указанные в инструкции по монтажу, можно легко и просто своими руками установить расширительный бачок для отопления. Но если есть какие-либо сомнения в собственных силах и навыках, редакция santehnikportal.ru рекомендует обратиться за помощью к профессионалам, которые помогут правильно и надежно установить расширительный бак, который обеспечит корректную и стабильную работу отопительной системы и тем самым поможет предотвратить возможные неисправности.
С детства увлекался конструированием и ремонтом. Сначала собирал самолетики, ремонтировал сломанные игрушки, потом чинил кухонный инвентарь и помогал папе с ремонтом в доме. Сегодня занимаюсь проектированием и монтажом систем отопления, вентиляции, водоснабжения и канализации. Ремонтом и установкой сантехники. В свободное время пишу статьи на эту тему.
голоса
Рейтинг статьи
Как осуществить монтаж?
Каких-либо существенных ограничений, влияющих на место установки расширительного бачка в системе, нет. Все же установку желательно производить в любой удобной точке обратной магистрали имеющейся системы отопления.
Причина в том, что там теплоноситель прохладнее. А это позволяет существенно продлить ресурс расширительной емкости, ее мембраны.
Кроме того, если установить бачок неподалеку от твердотопливного котла, то в определенных ситуациях в камеру для теплоносителя может попасть пар. В результате чего емкость потеряет способность производить компенсацию расширения теплоносителя.

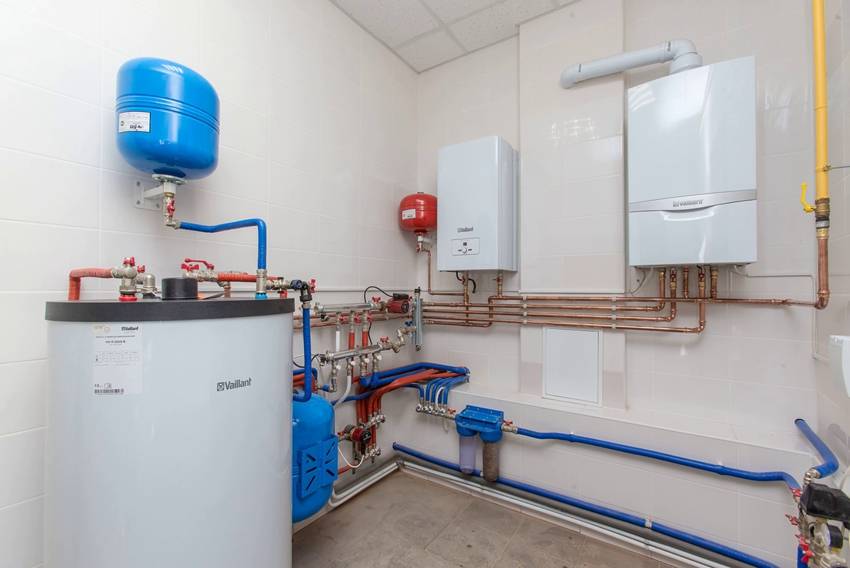

Установка резервуара может осуществляться двумя способами. К ним относятся монтаж:
- на стене;
- на полу.
Но следует понимать, что первый вариант предназначен только для случаев, когда расширительная емкость имеет умеренный объем.
Баки следует устанавливать максимально далеко от котлов. А оптимальным решением будет нахождение его в обратной магистрали. Так как температура теплоносителя там ощутимо ниже, что исключает досрочный выход мембраны со строя
Не следует экономить на подключении бака к системе отопления.
Так указанная процедура должна выполняться с применением:
- отсекающего крана с, так называемой, «американкой» — этот элемент конструкции позволит оперативно вывести резервуар с эксплуатации, а при необходимости заменить его, причем не дожидаясь остывания теплоносителя;
- тройника с краном для слива, что позволит перед заменой бака быстро его опустошить;
- манометра для измерения давления;
- предохранительного клапана или ниппеля для регулировки давления внутри оборудования.
После монтажа бачка его предстоит правильно настроить, учитывая рекомендации производителя, приведенные в инструкции к приобретенному оборудованию. Чтобы давление в баке было соответствующим, т.е. меньшим, чем в системе, что позволит мембране деформироваться при нагревании теплоносителя.
Если расчеты были выполнены не верно и в системе отопления размещен резервуар меньшего, чем нужно объема, то он не справится со своими обязанностями, но исправить ошибку можно.
Для чего нужно приобрести и установить в систему вторую емкость. Емкость которого составляет разницу между нужным объемом и имеющимся у работающего в системе бака. Такой способ сократит финансовые потери.
Примеры обвязки с мембранным бакам
Установка расширительного бака в системе с одним котлом
1 – расширительный бак; 2 – предохранительный клапан; 3 – циркуляционный насос; 4 – фильтр; 5 – обратный клапан; 6 – запорный кран; 7 – воздухоотводчик.
Здесь расширительный бак (экспанзомат) расположен на обратном трубопроводе системы, что позволяет эксплуатировать его при меньшей температуре теплоносителя, чем если бы он был установлен на линии подачи. Такое решение позволяет продлить срок службы бака. Подключение мембранного бака на всасывающем патрубке насоса предохраняет насос от кавитации.
(предусмотрено по одному баку на каждый котел)
1 – расширительный бак; 2 – группа безопасности (предохранительный клапан, манометр, воздухоотводчик); 3 – циркуляционный насос; 4 – трехходовой смесительный клапан; 5 – обратный клапан; 6 – запорный кран; 7 – гидравлическая стрелка.
В этой схеме предусмотрено по одному мембранному баку на котел. Емкость каждого из них должна быть не менее расчетной на всю систему, так если по расчету ей необходим бак емкостью 80 литров, то такой должна быть емкость каждого из устанавливаемых емкостей. Это необходимо для того, что при работе на пониженной мощности, когда выключается горелка одного из котлов, происходит отключение и соответствующего циркуляционного насоса, а также закрытие трехходового клапана. При этом циркуляция воды через отключенный котел отсутствует, и расширительный бак, установленный на данном котле, изолируется от остальной системы. Оставшийся в работе мембранный бак должен обеспечить компенсацию расширения теплоносителя во всем объеме системы. Это же положение справедливо и при использовании двухходовых клапанов, выполняющих функцию блокировки котлов.
(один расширительный бак на всю систему)
1 – расширительный бак; 2 – группа безопасности (предохранительный клапан, манометр, воздухоотводчик); 3 – циркуляционный насос; 4 – трехходовой смесительный клапан; 5 –обратный клапан; 6 – запорный кран; 7 – гидравлическая стрелка
Виды теплоносителей
- Вода. Самый простой и доступный ресурс. Может использоваться в любых системах отопления. В сочетании с полипропиленовыми трубами – практически вечный теплоноситель.
- Антифриз. Используется для наполнения систем нерегулярно отапливаемых зданий.
- Спиртосодержащие жидкости. Дорогой вариант заполнения системы отопления. Качественные препараты содержат не менее 60% спирта, порядка 30% воды, часть объема занимают другие добавки. Смеси воды с этиловым спиртом с различным процентным содержанием. Незамерзающая жидкость (до -30°С при содержании спирта не менее 45%), но опасна: может гореть, сам этил является ядом для человека.
- Масло. Как теплоноситель сегодня используется в отдельных приборах отопления, но в системах отопления от него отказываются: дорого и тяжело эксплуатировать систему, опасно технологически (необходим долгий разогрев теплоносителя до температуры 120°С и выше). Преимущество – действительно долго остывает, поддерживая температуру в помещении, но основной недостаток – дороговизна теплоносителя.
Расширительный бак для отопления открытого типа: характеристика устройства
Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.
Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.
Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

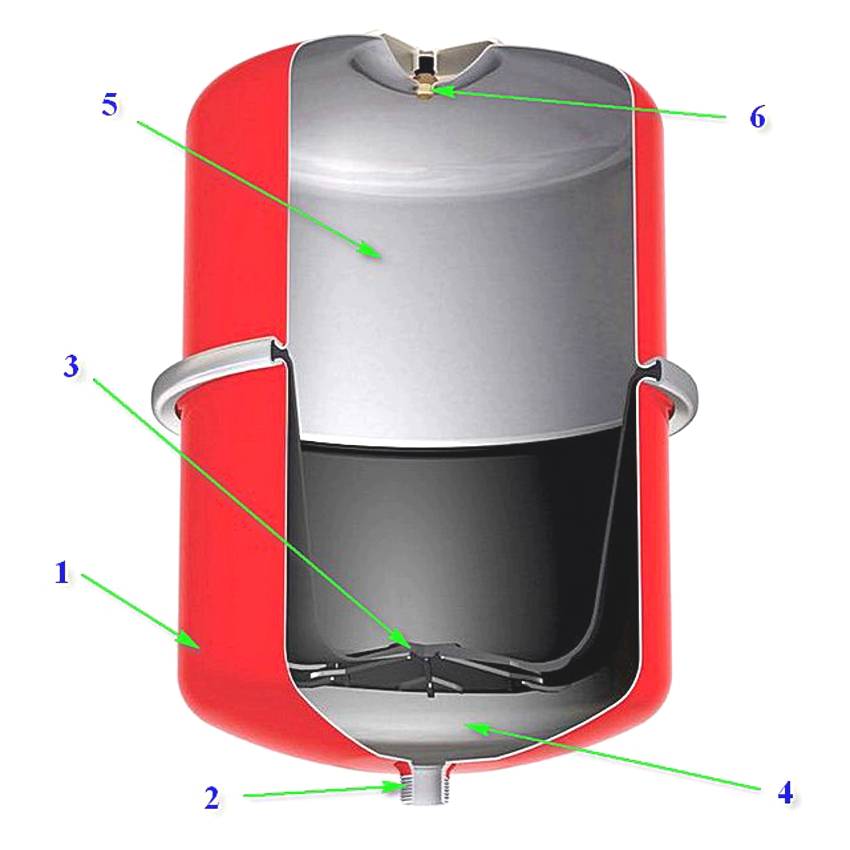

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель
Принцип работы расширительного бачка системы отопления
Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.
Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:
- для соединения расширительной трубы, через которую поступает теплоноситель;
- для циркуляционной трубы, что отводит воду из системы;
- контрольной трубы, предназначенной для регулировки наполненности системы и
- ликвидации из нее воздуха;
- переливной трубы, для удаления излишков жидкости.
Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.
Принцип работы расширительного бака системы отопления
В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.
Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.
Достоинства и недостатки открытого расширителя
Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.
К недостаткам такой емкости можно отнести:
- необходимость теплоизоляции бака для снижения потерь тепла;
- монтаж дополнительных трубопроводов, что портит эстетичный вид;
Расширительный бак имеет довольно простую конструкцию
- не герметичность резервуара;
- необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.
В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

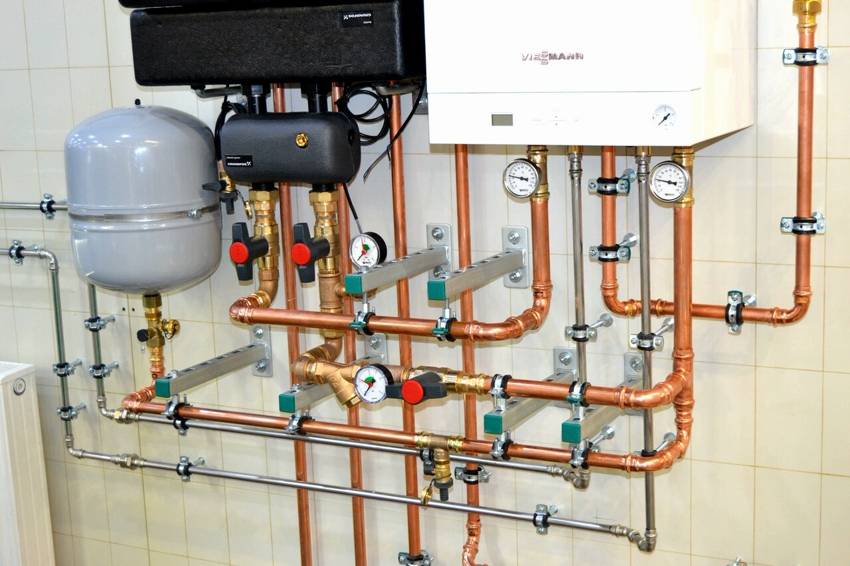

Расширительную емкость устанавливают рядом с котлом отопления
Неисправности в работе расширительного бака и способы их устранения
Стандартное обслуживание бака заключается в периодическом осмотре его корпуса (и закрашивании вмятин или пятен коррозии при необходимости), проверке давления в газовой камере раз в 2-3 месяца, отслеживании целостности мембраны и проведении его замены при обнаружении протечек.
В летнее время или при других длительных простоях системы с бака обязательно сливают воду, устройство во возможности хранится в сухом месте.
В целом качественные устройства редко выходят из строя, но в последнее время на рынке появилось много поддклок. Например на одном из моих обьектов, за два года мы уже поменяли баки, на новые. Так, что покупайте баки проверенного производителя.
Исключение составляют случаи залипания или износа встроенного предохранительного клапана (при наличии), случайные поломки крышки или механические повреждения корпуса бака, износ мембраны или резиновых уплотнителей.
К признакам неполадок или неправильной работы расширительного бака в контурах отопления относят:
• Резкие скачки давления в системе. В правильно настроенных и функционирующих контурах отопления разница в давлении холодного и максимально нагретого теплоносителя не превышает 0,5-1 бара. В системах с вышедшими из строя или неправильно настроенными баками, наоборот, показатели давления далеки от стабильности.
• Потребность в доливе теплоносителя при отсутствии других утечек.
• Вытечка воды, а не сброс воздуха, при кратковременном нажатии золотника пневматического клапана. Этот признак явно свидетельствует о повреждении и необходимости замены мембраны или самого расширительного бака.
Для проверки работоспособности бака после исключения других проблем (завоздушивания, неисправностей насоса, забивки сетевых фильтров, блокировки теплоносителя арматурой) устройство отключается от системы.
После этого давление камер бака проверяется с помощью манометра и автомобильного насоса. Показатели проверяются в обычном состоянии и после слива теплоносителя, при необходимости давление в баке поднимается до нужного значения.
После этого закрываются все сливные краны, убирается автомобильный насос и манометр, система отопления дополняется теплоносителем и запускается в работу.
При стабильных показаниях давления бак просто оставляется в покое с чуть более частым отслеживанием параметров системы.
Если подкачка камеры не помогла последовательно проверяется:
Для замены мембраны (при наличии такой опции) баки отключаются от системы, разгерметизируются и раскручиваются.
Как правило фланцы мембран размещаются на той же стороне, что и присоединительные патрубки, в ряде случаев каучук удерживают дополнительные крепления, также нуждающиеся в снятии.
Мембрана достается через специальное отверстие, после чего бак промывается от грязи и коррозийных отложений и просушивается.
Новая мембрана вставляется в обратном порядке, ее фланец закручивается после сборки всех дополнительных креплений.
Отремонтированный бак подключается к системе, при необходимости – с корректировкой начального и рабочего давления.
Визуальные признаки неисправностей бака в системах ГВС в целом схожи: в режимах нагрева воды показатели роста давления близки к аварийным, через предохранительный клапан часто сбрасывается вода.
Порядок действий также неизменный: при обнаружении неполадок последовательно проводится диагностика наличия и давления воздуха во внешней камере бака и целостности мембраны.
Поврежденные мембраны в баках для контуров ГВС меняются с учетом потребности использования изделий из пищевой резины, выдерживающих более высокое давление.
Теперь вы знаете ответ на вопрос расширительный бак для отопления закрытого типа установка давление, принципы работы, неисправности и способы их устранения.
Критерии выбора
Для долгосрочной эксплуатации специалисты рекомендуют приобретать модели с грушей. Мембранные гидроаккумуляторы более подвержены коррозии, так как мембрана не способна изолировать стенки корпуса от воздействия воды. Однако для моделей с грушей ремонт более сложен, чем для мембранных аналогов. Выбирая накопитель, также нужно учитывать и будущий расход воды.
Если пользователей будет больше, то и гидроаккумулятор требуется соответствующий. Перед установкой необходимо учесть следующее:
- количество пользователей;
- количество водоразборных точек;
- количество бытовых сантехнических приборов;
- наличие нагревательных элементов.
Обе процедуры обладают примерно одинаковой сложностью и сопоставимыми затратами на оборудование.
Нужен ли запас емкости
Многие люди полагают, что одна из задач аккумулятора – это создание резерва воды. Однако это не так и функции устройства, абсолютно другие. Конечно, небольшой запас по емкости нужен – бывают случаи, когда потребление воды может увеличиться. К тому же, немного увеличенный объем положительно скажется на работе всего оборудования.
Однако, учитывая цену, переплачивать лишние деньги за дополнительную емкость не нужно. Для этих целей предназначены специальные пластиковые резервуары, которые встраиваются в систему водопровода.
Тем более, если в будущем планируется увеличение точек потребления – можно купить дополнительный гидробак. Их общий объем будет суммироваться. Например, если в системе установлено два устройства на 40 и 80 литров, то общая рабочая мощность получится 120 л.
Оптимальное давление
Чтобы ГА хорошо справлялся со своими задачами, в нем должно быть правильно выставлено давление. Вообще, расчет необходимой величины делается исходя из того, что на каждые 10 метров подъема, требуется 1 атмосфера. К тому же, еще одна атмосфера, обеспечивает нормальное давление в системе водопровода.
Например:
- гидроаккумулятор установлен в подвале, а до самой верхней точки получается расстояние в 6 метров;
- таким образом, 0.6 атмосфер потребуется для подъема воды и еще одна для работы;
- т. е. рабочее значение будет составлять 1,6 атмосфер.
При установке необходимо сразу же проверить это значение, и если оно ниже нормы, то закачать в бак воздух. Также, нужно правильно настроить реле давления. Ведь от этого будет зависеть частота включения насоса и напор воды в системе.
