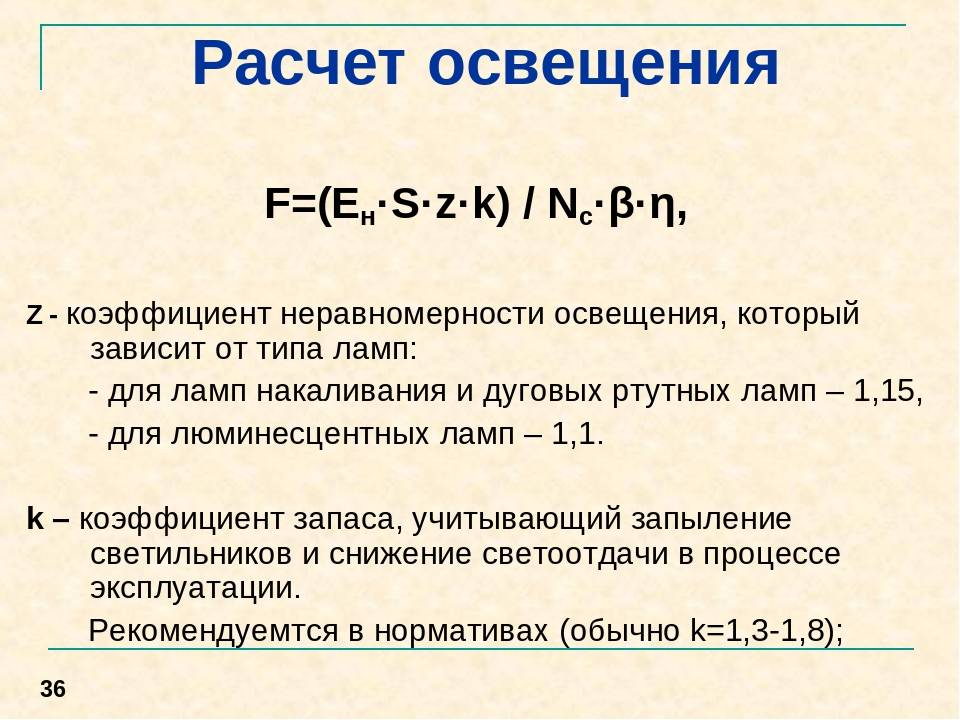

Более сложный и точный расчет освещенности
В профессиональных расчетах используют более сложный способ расчетов, который применяется для ламп всех видов. Общие принципы вычисления в обоих способах совпадают, но для большей точности учитывают дополнительные коэффициенты, такие как:
- k — коэффициент запаса, который учитывает запыленность светильников и ухудшение их возможности пропускать свет, снижение уровня светового потока от лампы с течение времени, ухудшение состояния отражающей способности стен и потолка. Поскольку светодиодные светильники обладают длительным периодом службы без ухудшения качества, то для них коэффициент запаса составляет 1.1.
- z — показатель соотношения среднего освещения к минимальному Eср/Emin, то есть неравномерность уровня освещения. У светодиодных ламп благодаря ровному свечению этот показатель равен 1.
- Φ — световой поток светодиодных ламп, Лм, который узнается на упаковке или из сопроводительной документации к лампам освещения.
- η — коэффициент использования светового потока, то есть КПД источника освещения. В высокоэффективных светодиодных лампах он практически равен 1.
- E — норма освещенности в Лк, из таблиц или непосредственно из СНиП.
Также в сложном расчете более точно вычисляют корректирующую высоту потолка. Для ее расчета определяют:
- h — общую высоту помещения
- h1 — длину или высоту подвеса у потолочного светильника
- h2 — высота от пола до основной рабочей поверхности (стол, кровать)
Такой сложный расчет производится исходя из того, что в большинстве случаев источник освещения располагается ниже потолка, а наибольший уровень освещения необходим не на уровне пола, а на высоте рабочей поверхности.
Формула расчета имеет следующий вид:
hp = (h – (h1 + h2)), где hp — расчетная высота помещения, нуждающаяся в освещении
Данный показатель наравне с длиной, шириной и общей площадью участвует в расчете индекса помещения, то есть геометрических характеристик помещения.
Формула индекса (i) помещения рассчитывается следующим образом:
i = S / (hp × (a + b)), где a и b — длина и ширина, а S площадь.
В итоге общая формула для расчета освещенности помещения светодиодными лампами и определения необходимого количества ламп выглядит следующим образом:
N = (E × S × k × z × 100)/(n × Ф × η)
Такие сложные расчеты обычно производят в ходе проектирования помещения и разработки его технических характеристик. В быту используют методы попроще.
Расчет освещенности светодиодными светильниками
Необходимый уровень освещенности в помещениях зависит от высоты и площади. На показатели также влияет тип освещения – основной, локальный, резервный. Государственные стандарты четко определяют уровень освещенности для помещения разной площади и назначения. Их можно узнать из отраслевых справочников или по данным калькулятора расчета светодиодного освещения на нашем сайте.
Зная рекомендуемый уровень освещенности помещения и световой поток одной лампы, легко рассчитать число необходимых светильников.
Методы расчета параметров led-освещенности на производственном объекте:
- Метод коэффициента использования светового потока. Применяют при использовании всех типов светильников для расчета равномерного освещения горизонтальной поверхности.
- Удельной мощности. С помощью метода предварительно определяют мощность установки для освещения.
- Точечный метод используют для расчета освещения при установке светильников прямого света.
Простой способ быстро рассчитать количество светильников без сложных формул –воспользоваться калькулятором на сайте «Центра светодиодного освещения». Для определения числа приборов достаточно знать размеры помещения, его тип, выбрать подходящий светильник на сайте. Система самостоятельно рассчитает нужное количество осветительных приборов, исходя из установленных норм освещенности и характеристик светильников.
Как выбрать светодиодные светильники для помещения
При самостоятельном выборе осветительных приборов нужно учитывать параметры оборудования, которые влияют на качество света. Основные характеристики светильников:
- Тип рассеивателя влияет на интенсивность и равномерность распределения света. Он может быть матовым или прозрачным. Матовый создает мягкий рассеянный свет, но снижает интенсивность. Его лучше использовать для установки на рабочих местах и в небольших комнатах. Прозрачный не задерживает световой поток и подходит для освещения больших площадей.
- Цветовая температура. Её часто обозначают маркировкой: W-белый, WW-теплый белый, CW-холодный белый. Теплый свет светодиодов используют для зон отдыха, нейтральный белый подходит для работы, холодный белый для складов, промышленных зон, ресторанов, кухонных помещений, санузлов.
- Величина светового потока зависит от количества светодиодов, их эффективности и потребляемой мощности. При использовании ламп холодного света обычно эффективность выше, чем в приборах с теплым светом.
Чтобы создать комфортное равномерное освещение в помещении, нужно продумать расположение led-светильника исходя из его светового потока. Чем выше этот показатель, тем дальше должны располагаться друг от друга приборы. Эффективный угол освещения светодиодов – около 120 градусов. Монтировать оборудование нужно таким образом, чтобы свет был равномерным и без перепадов.
Возможные неточности и погрешности при расчете освещенности
После самостоятельной замены классических светильников на светодиодные может оказаться, что света недостаточно. Качество света ухудшается, когда стены, потолок и пол в помещении окрашены в разные цвета. Темный фон уменьшает интенсивность светового потока, поэтому при расчетах светодиодного освещения нужно учитывать коэффициент отражения. Его показатели:
- 0% – черный фон;
- 10% – темный фон;
- 30% – серый фон;
- 50% – светлый фон;
- 70% – белый фон.
Существуют таблицы для определения освещенности поверхности при разном типе поверхностей. Её величина соответствует нормам и стандартам для конкретного помещения.
Расчет освещенности объекта в «Центре светодиодного освещения»
Компания помогает оснастить светильниками любые офисы и бизнес-центры, крупные торговые центры, промышленные цеха. Для этого специалист готов бесплатно выехать на объект, произвести осмотр и предварительные замеры. На их основе инженер готовит светотехнический расчет, в котором учитывается тип помещения, назначение, архитектурные особенности. После расчета освещенности определяется место размещения, вид светодиодных светильников и их количество.
Мы гарантируем эффективность выбранного оборудования и качественную установку светильников. В процессе эксплуатации осветительные приборы не теряют своих качеств, обеспечивают равномерный свет, который соответствует всем стандартам.
Выбор параметров светодиодных ламп
Чтобы освещение было качественным, нужно знать и о других параметрах светодиодных ламп. Эти параметры принципиально важны для качества освещения:
- Вид рассеивателя.
- Температура цветовая.
- Световой поток.
Светодиоды производятся с разной цветовой температурой, которая имеет три категории и измеряется в кельвинах:
- WW означает тёплый белый, от 2500 до 3000 кельвин.
- W — белый, от 3000 до 4200 кельвин.
- CW — холодный белый, от 4500 кельвин и выше.
Чем выше цветовая температура, тем ярче выглядит свечение лампы. При этом, мощность может быть одинаковой. Уличный свет требует самой высокой температуры свечения.
Рассеиватель
Рассеиватели бывают матовые и прозрачные. Достоинство матового рассеивателя в том, что поток света, излучаемый светодиодом, распределяется через рассеиватель равномерно. Недостаток матового рассеивателя в том, что светопотеря может составлять до 30%. Когда нужно освещать помещение большой площади, считается, что более рационально будет использовать светильники с прозрачным рассеивателем. Но если нужна светодиодная лампочка в настольный светильник, рекомендуется использовать только матовый рассеиватель.
Поток света
Чтобы выбрать лампочку, нужно обратить внимание на её номинал потока. Этот параметр зависит от вида светодиодов, установленных в лампочки. Лампочки одной и той же потребляемой мощности, но разных производителей будут давать разный световой поток
При потребляемой мощности 4,8 ватт китайская лампа будет давать яркости 240 люменов, тайваньская от 380 до 420 люменов, а европейская около 500 люменов. Если нужна лампа тёплого света, запас её мощности должен быть на 25% больше
Лампочки одной и той же потребляемой мощности, но разных производителей будут давать разный световой поток. При потребляемой мощности 4,8 ватт китайская лампа будет давать яркости 240 люменов, тайваньская от 380 до 420 люменов, а европейская около 500 люменов. Если нужна лампа тёплого света, запас её мощности должен быть на 25% больше.
Неточности расчёта
Замена обычных ламп на светодиодные происходит при ремонте жилого помещения. Если не подумать и не рассчитать всё заранее, возможно, что после замены ламп освещения будет недостаточно. Такое явление часто наблюдается потому, что изначально не был учтён коэффициент отражения стен, полов и потолков:
- При белом цвете поверхностей коэффициент составит 70%.
- Светлая отделка требует 50% коэффициента.
- Поверхности серого цвета потребуют применения коэффициента 30%.
- Тёмные цвета — 10%.
- Чёрный цвет — 0%.
Существуют дополнительные таблицы расчётов, называемые поправочными. Но для бытовых условий достаточно упрощённой формулы. Чтобы рассчитать коэффициент отражения, нужно сложить три значения коэффициентов: потолка, стен и пола, а получившееся число разделить на три. Эта простая технология позволяет получить средний результат, который позволит вложить в расчёты поправочный коэффициент.
Пример
В помещении потолок белого цвета (70%), обои имеют цвет персика (50%), ламинат светлый (50%). Получаем средний коэффициент отражения: (0,7+0,5+0,5)/3=0,7. Если номинальный световой поток ламп составляет 1400 люмен, то для расчёта освещённости этого помещения следует 1400*0,7=1000 люмен.
Все расчёты нужно внимательно изучить и обязательно воспользоваться ими на практике. Таким образом удастся избежать лишних расходов и обеспечить комфортное освещение, которое не будет раздражать излишней яркостью.
Какие данные необходимы для расчета уровня освещенности
Существует несколько способов, с помощью которых можно рассчитать количество и мощность светодиодных ламп. Прежде чем приступать к расчетам, необходимо разобраться, какие показатели будут в них участвовать.
Перечень переменных и постоянных величин, на основании которых производится расчет светодиодного освещения, состоит из следующих пунктов:
- Площадь помещения, то есть произведение длины на ширину комнаты. Расчеты производятся исходя из того, что помещение имеет прямоугольную форму. При более сложной архитектуре, необходимо условно разделить пространство на правильные фигуры и сложить их площади.
- Поправочный коэффициент, в котором учитывается высота потолков. Поскольку свет распространяется не только по площади, но и по всему объему помещения, яркость освещения напрямую зависит от высоты потолков. Пользуются специальной таблицей коэффициентов. Например, высота потолков от 2.5 до 2.7 м — это коэффициент 1, до 3 м — равен 1.2, до 3.5 м — 1.5, дальше используется корректировочный показатель — 2.
- Еще один норматив — это уровень освещенности, для расчета которого также составлены специальные таблицы для жилых, подсобных, коммерческих и производственных помещений. Показатель измеряется в Лк (люксах).
Наиболее популярные показатели выглядят следующим образом:
- ванная, туалет, подвал, коридор приравниваются к подсобным помещениям, и уровень освещенности в них колеблется от 20 Лк (в подвале) до 50 Лк (в коридоре).
- жилые комнаты оцениваются в пределах от 150 до 300 Лк, минимальные показатели в спальной и кухне — 150 Лк, максимальный уровень в рабочем кабинете и детской комнате — 300 Лк.
Дополнительно при расчетах могут использоваться такие показатели, как:
- чистота помещения (уровень запыленности);
- отделочные материалы и потолки (темные, светлые, глянцевые).
Удобство вычислений
Какие преимущества дает самостоятельный расчет освещения с помощью программы?
- Экономия энергозатрат благодаря оптимальному выбору ламп и источников света
- Нет необходимости приглашать специалиста на дом для расчета.
- Также это помогает определить точное количество конструкций для освещения
Воспользоваться онлайн-калькулятором довольно просто. При этом результат получится точный.
Выбираем количество светильников
Поможет он выбрать нужное число осветительных конструкций для помещения. Понадобятся параметры помещения и коэффициент отражения потолка и пола. Расстояние между рабочей поверхностью и светильником. Тип ламп и их мощность. Коэффициент использования светильника его тип и мощность. Также нужно ввести нормы освещения для данного помещения.
Так можно произвести точный расчет всех необходимых светильников. И обеспечить комфортные условия на работе или дома. Например, высота потолка офиса 3,0 м, в нем светлые стены и подвесные потолки. Отсюда коэффициент использования потока 0,5. По нормативу освещенность должна быть 400 люксов.
Соответственно световой поток составит 24 000 лм. Таким образом, определяется, что при использовании лампы накаливания нужно 1,2 кВт для комнаты небольших размеров. Но специалисты по световым технологиям обычно рекомендуют использовать современные светодиодные системы. Тогда потребление энергии будет 200 Вт. Отсюда несложно вычислить количество необходимых светильников.
При этом надо обратить внимание на тип света местный или основной. То есть верхний свет, освещающий все пространство или местный, к которому относятся торшеры, бра, настольные лампы
Если это жилая комната, то основным источником света разумнее всего сделать люстры светильники с матовым плафоном. Так свет равномерно и мягко распространяется по помещению. Если нужно осветить часть комнаты, то неплохим вариантом будет лампа, на которую нанесен слой отражательного материала. Это создаст более локальный характер освещения.
Другие функции
Позволяет программа внести параметры уже существующего помещения и используемых приборов, оределить насколько освещенность соответствует нормативам и, при необходимости, откорректировать ее. Для этого вводятся:
- Количество светильников;
- Количество ламп в каждом поштучно;
- Мощность одной лампы в приборе в ваттах;
- Площадь помещения.
Обычно оптимальная мощность одного светильника для стандартного офисного помещения 20 Вт/кв. м. Также можно осуществить расчет площади, которую может осветить прибор. Или максимальную высоту для него. Как правило, в программах есть подсказки.
Светодиодное освещение
Подобные осветительные приборы способны сделать жилые и офисные помещения удобными и более современными. Кроме этого, светильники, позволяют экономить обеспечивая достаточный световой поток. Встает вопрос, какие именно светильники и сколько светодиодных ламп нужно для комфортной обстановки.
В специальных программах можно подсчитать необходимое количество светодиодных ламп с помощью ввода данных и вспомогательных материалов. Вводят мощность, число и расположение светильников. Важен здесь и коэффициент его пульсации, и другие светотехнические показатели.
В техпаспорте каждого led светильника есть данные о величине светового потока. Поэтому нужно просто взять норму СНиП которую легко найти в интернете и умножить на метраж помещения в квадратных метрах. Полученное значение делят на световой поток одной led лампы. На основе этого определяется нужное количество и мощность светодиодных осветительных приборов. Это оптимизирует энергопотребление.
Стоит учесть, что чем больше источников, тем ровнее свет. Так что если предусмотрен дизайнерский вариант освещения и несколько светильников, которые будут встроены в потолок. То рекомендуют распределить на равном расстоянии друг от друга 8 лампочек мощностью 5 Вт.
Либо же можно сконцентрировать их в необходимой зоне комнаты. Можно сделать несколько выключателей и освещать по необходимости ту или другую часть помещения. Или же включив сразу все получить яркий свет.
Кстати, использование разных типов источников света в одном помещении вполне допустимо. Обычно стараются подобрать наименьшее число приборов, но так чтобы освещение было комфортным
Важно соблюдать его равномерность или зональность
Программы для расчетов это очень простые пошаговые редакторы, с которыми легко работать. Поэтому когда необходим точный результат они оптимальный вариант для расчета освещенности. Таким образом, можно не только уменьшить расходы на электроэнергию, но и достичь максимального удобства в рабочей и домашней обстановке.
Разновидности освещения на потолке
Люстра – самый традиционный вариант освещения помещения, располагается непременно в центре потолка, декорируется несколькими ответвлениями или рожками, центр комнаты освещают великолепно.
Вмонтированные точечные светильники или споты крепятся в подвесных или натяжных потолочных конструкциях. Основная их конструкция визуально незаметна, так как находится внутри чистовой поверхности потолка, с внешней стороны можно наблюдать только саму лампу и её декоративное оформление.
Подсветка в виде линейных осветительных устройств, скрытых от визуального обозрения. В основном их используют на натяжных или подвесных потолочных конструкциях, но обычный потолок для этого тоже подойдет, достаточно сделать гипсокартонный короб. Главным назначением подсветки является эстетическое украшение комнаты, но не функциональность.
Однако, для обустройства современного и стильного освещения комнаты можно использовать, кроме названых, следующие виды: торшеры, настенные бра или настольные лампы с красивыми абажурами.
Какие параметры учитывают при расчете освещенности светодиодными светильниками?
Как рассчитать количество светильников? Для этого используют специальную формулу, итоговый результат которой будет зависеть от отдельных параметров. Давайте подробно рассмотрим, какие факторы повлияют на расчет.
Нормы освещения
Для каждого типа помещения действуют свои нормы освещения. К примеру, в производственном цехе, где выполняют высокоточные работы, требуется больше света, чем в прихожей или санузле.
Нормы освещения в зависимости от типа помещения
| Тип помещения | Свет, в люксах |
| офис | 300-500 |
| конференц-зал | 200 |
| кухня, спальня, зал для гостей | 150 |
| прихожая, кладовая, санузел | 50 |
| детская | 200 |
| библиотека или кабинет | 300 |
Приведенные нормы освещения формируются в Люксах. Люкс — единица, созданная для сопоставления света прибора с 1 кв. м. площади. То есть, свет в 1 Люкс соответствует светимости в 1 Люмен на 1 м. кв. помещения.
Тип помещения
В нормах СНиП всегда будет присутствовать тип комнаты, для которой требуется подобрать осветительный прибор. Разумеется, в офисных помещениях, библиотеке и детской комнате создают более яркий свет. Коридоры, лестничная клетка, санузел не требуют повышенной яркости ламп.
Параметры помещения
Для выполнения расчетов понадобится узнать площадь комнаты. Рассчитывается она по формуле, известной нам со школьной скамьи: S= a*b, где S — площадь помещения (м. кв.), a — длина комнаты (м), b — ширина (м).
Кроме того, учитывают коэффициент поправки. Он формируется с учетом высоты потолка. Чем более высокой будет стена, тем значительнее будет рассеиваться свет на пути к подсвечиванию рабочих поверхностей и пола.
Мощность светодиодных светильников
Этот параметр подбирается после расчета освещения. Правильный выбор мощности осветительного оборудования обеспечит комфортные условия пребывания в помещении.
Как быть, если производитель не указал светимость led-ламп? Ориентируйтесь на следующую таблицу.
Соответствие мощности световому потоку
| Мощность, Ватт | Величина светового потока, Люмен |
| 3-4 | 250-300 |
| 4-6 | 300-450 |
| 6-8 | 450-600 |
| 8-10 | 600-900 |
| 10-12 | 900-1100 |
| 12-14 | 1100-1250 |
| 14-16 | 1250-1400 |
Тип рассчитываемого светильника
Существует несколько типов светодиодных светильников: точечные, промышленные, потолочные, уличные. Формула расчета освещенности каждого из них имеет свои отличия.
Алгоритм расчета
Расчет светового потока проводится достаточно просто. Формула предполагает всего 3 составляющих, которые перемножаются между собой.
Достаточно перемножить 3 параметра:
- Норму освещения.
- Площадь помещения.
- Коэффициент поправки.
Пример расчета освещенности помещения
Необходимо подобрать led-светильник для кухни в 15 кв. м с высотой потолка 2,6 м. Какой мощности будет осветительный прибор?
Расчет
Норма освещения кухни — 150 Лк. Тогда световой поток составит показатель: 150*15*1= 2250 Люмен.
На основе таблицы соответствия мощности световому потоку выбираем количество лампочек и их мощность. К примеру, можно приобрести 2 лампы мощностью 12 Вт каждая или 4 лампы по 8 Вт каждая.
Как видите, расчет освещенности совершается по совершенно несложной формуле!
Выбор люстры
Главное правило – люстру нужно покупать после всех расчетов с учетом полученных результатов. Почему так, а не иначе?
Например, у вас есть расчетная мощность в 50Вт на всю люстру. Светодиодные лампочки при длительной работе имеют максимально рекомендуемые значения мощности в том или ином исполнении.
1 of 4
Реализация большей мощности на таких габаритах, чревата перегревом корпуса и ранним выходом из строя светодиода.
Ваша задача уместить эти оптимальные 50Вт в одном светильнике. То есть, набрать достаточное количество лампочек, используя общую сумму всех рожков и разъемов в люстре.
А если люстра уже куплена, и в ней всего 3-4 рожка под светодиодные лампы с цоколем E27 типа шарик?
При рекомендуемой максимальной мощности таких моделей в 5-7Вт, вы никогда не наберете требуемые 50Вт для достаточной освещенности.
Вот и придется вам сидеть в потемках, либо менять люстру или вообще отказываться от светодиодного освещения.
Особенно на этот момент обращайте внимание при покупке люстры под лампы G9. Для 50 ваттного освещения, здесь уже нужно будет иметь не менее 20 рожков или светоточек!. Можно конечно и не подбирать такую яркую люстру, но тогда придется монтировать дополнительные источники света по периметру
Например, настольные лампы, бра, торшеры, дабы компенсировать потери освещенности
Можно конечно и не подбирать такую яркую люстру, но тогда придется монтировать дополнительные источники света по периметру. Например, настольные лампы, бра, торшеры, дабы компенсировать потери освещенности.
Самое главное – выдержать итоговый расчетный норматив и тогда во всей комнате будет достаточно ярко.
Несомненным плюсом большого количества мелких светоточек, является возможность создания на их основе разных сценариев или зон подсветки.
Расчет освещения
Расчет электрического освещения производится в целях установления мощности и количества осветительных приборов, которые нужны для создания в помещении качественной освещенности.
Значения, рекомендованные для общественных, жилых, торговых, производственных, вспомогательных и иных помещений, прописаны в законе.
Расчет освещения помещения
При проектировании общего освещения помещения искомое значение рассчитывается способом удельной мощности. Такой вариант актуален для случаев, когда требуется установить критерии необходимых световых приборов.
В данном случае расчет освещения помещения производится по такой формуле:
P = w*S/N
Р — мощность источника, Вт;
w — удельная мощность света, Вт/м2;
S — площадь пространства, м2;
N — количество осветительных приборов, шт.
Для разных видов светильников и ламп удельная мощность различна. Данный показатель можно найти в специальных таблицах.
Расчет искусственного освещения
Искусственное освещение, применяемое на рабочих местах, должно удовлетворять запросам гигиены труда и нуждам производственного процесса. Лучше всего, когда по качеству оно схоже с натуральным.
Поэтому выполняя расчет светодиодного освещения или освещения, созданного с помощью люминесцентных ламп, важно принимать во внимание нормативные требования. Расчет искусственного освещения можно выполнить не только методом учета удельной мощности. Также применяются следующие способы:
Также применяются следующие способы:
Расчет искусственного освещения можно выполнить не только методом учета удельной мощности. Также применяются следующие способы:
- с учетом коэффициента применения светового потока;
- точечный.
Первый вариант рекомендован, если предусматривается применение разных ламп на горизонтальной поверхности. Его сущность заключается в определении коэффициента для конкретного помещения
Во внимание принимаются, в том числе характеристики отделки
Точечный способ подходит для случаев и общего, и местного освещения. Рабочая поверхность может быть при этом вертикальной или горизонтальной.
Удобнее всего производить расчет освещения, используя специальный калькулятор. Это позволит не только сэкономить время, но и получить максимально точные цифры. Такой калькулятор можно найти на сайте продавца осветительных приборов.
