Расчет деревянной лестницы на второй этаж: проводим расчеты с помощью онлайн калькуляторов

Расчет деревянной постройки

Чтобы правильно сконструировать деревянную лестницу, вам понадобятся следующие параметры:

• высота подступенка;
• длина строения (для подсчета требуется умножить ширину устройства на количество ступенек);
• ширина строения;
• глубина ступенек;
• ширина ступени, ее нужно делать по ширине ступни;
• длина проема (высчитывают длину от проема до нижней ступеньки);
• толщина ступенек;
• ширина кросоура;
• высота проема (ее высчитывают по длине от потолка до пола по краю лестницы);
• количество ступенек (для вычисления следует разделить высоту устройства на высоту подступенков).

Просчитать нужно все элементы

Различные виды дизайна лестниц: фотогалерея

Вариантов размещения и исполнения лестниц очень много. Можно без труда подобрать интересную конструкцию, которая сделает интерьер индивидуальным и неповторимым.

Деревянные лестницы прекрасно сочетаются с ограждениями из стекла

Кованые конструкции требуют более осторожного подхода. В качестве дополнения в интерьере могут выступать натуральный камень, керамика или стекло

Предлагаем посмотреть примеры деревянных лестничных маршей в интерьере дома. На фото можно увидеть, что они занимают достаточно полезной площади помещения:

Деревянные конструкции с площадкой значительно экономят пространство:

Винтовые конструкции могут стать настоящим украшением интерьера:

Стекло также может быть неплохим выбором для лестничных конструкций:

Конструкции из металла обладают повышенной прочностью и надежностью. Их можно комбинировать как с деревом, так и стеклом:

Конструкции из бетона могут стать центральным звеном холла:

Важно, при планировании конструкции лестниц учитывать возраст проживающих. Если есть маленькие дети, основной критерий – безопасность как в строении ступенек, так и перил

Пожилым людям сложно будет привыкать к винтовой конструкции, уклон необходимо выполнять менее крутым.

Статья по теме:

Лестница в частном доме как важный элемент удобства планировки

При выборе материала и дизайн необходимо руководствоваться не только эстетическими предпочтениями, но и помнить о безопасности и эргономии. Правильно осуществить выбор конструкции и материалов для лестницы помогут следующие критерии:

• имеет значение расположение – в центре холла или как второстепенный вариант в других комнатах;
• размеры и площадь под постройку лестницы;
• уровень безопасности конструкции;
• толщина стен, к которым будет монтироваться лестница;
• окружающий интерьер в помещении, где будет размещаться конструкция.

Схема устройства лестничной конструкции

Есть специальные требования и нормы СНиП, которые нужно соблюдать. Перед работой выполняются чертежи и расчеты. Для удобства расчетов применяются различные онлайн-калькулятор лестницы.

Стоит учитывать следующие технические требования:

несущие стены должны выдерживать лестничную конструкцию;
опорные части должны устанавливаться под определенным углом и на специальную поверхность;
важно выдерживать рекомендуемое расстояние между ступеньками;
перила должны выдерживать определенную нагрузку в 400 Н;
необходимо выдерживать правильное расстояние между тетивами;
между пролетами также должно быть необходимое расстояние;
марши должны иметь зазор и одинаковый уклон.

Основные составляющие элементы

Основные конструкционные элементы можно посмотреть в таблице ниже:

Важные компоненты лестничной конструкции	Из чего могут состоять (варианты)
Несущая конструкция	Тетивы – боковые элементы, поддерживающие ступени с торцов и снизу. Выглядят как изогнутые балки. Устанавливаются под наклоном.Косоуры – поддерживают ступеньки в нижней части.Больцы – специальные болты, которые помогают зафиксировать ступени и стены здания.Опора для винтовой конструкции – вертикальная стойка, на которой закреплены все элементы.Несущие детали могут выполняться из разных материалов.
Ступени	Ступени могут быть дугообразными, забежными, скошенными или прямыми.Лестница может быть двухмаршевой или многомаршевой. В этом случае между маршами монтируется ступенька.
Ограждения	Ограждения гарантируют безопасное перемещение. К ним относятся следующие элементы:Балясина представляет собой вертикальную стойку, которая поддерживает перила;Перила используются для ограждения маршей и площадок;Поручень – наклонный элемент перил, который фиксируется на балясинах. Иногда поручни могут монтироваться к стене

Размер ступеней.

Рекомендованные значения.

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж. »

(наилучшие рекомендации автору и этому изумительному труду)

упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:

h x a = 150×300, 160×300, 170×290 мм .

Эти размеры хороши, но к сожалению не могут быть использованы если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h).

В таком случае мы можем обратиться к формулам расчета:

Формула удобства и формула безопасности.

Широко известна формула удобств:

Согласно этому соотношению лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступенка равняется 45 см. (30+15, 27+18, 25+20).

Соответственно данное уравнение носит название формулы безопасности.

Трудность в том, что данные формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные формулы или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. (подробнее ниже ).

В спец. литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица:

Высота и ширина ступеней при их различном количестве ступеней и уклоне

Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени 220 мм

(СНиП 21-01-97)

Предельная высота ступени 220 мм. (СНиП 21-01-97)

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см. на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

Также размеры для расчета лестницы лучше снимать когда настелены чистовые полы или четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае: H = 278 см.

Выбираем высоту подступенка: пусть h = 18 см. разделив высоту между этажами на высоту подступенков получается необходимое кол-во ступеней: 270. 18 = 15

Для определения оптимальной ширины ступени используйте формулу удобств. a — h = 12. h = 18 см. Удобная ширина проступи: a = 12 + h = 30 см.

Т.о необходимо 15 ступеней шириной 30 см. и длиной зависящей от ширины проема в межэтажном перекрытии.

Проверям лестницу по формуле безопасности: a + h = 46 + 3 см

В данном случае: 18+ 30 = 48 см.

Лестница безопасна и удобна в эксплуатации.

( Данный пример вычислений приводит Столяров А.Н. «Строим лестницы». )

Французский архитектор и инженер ещё в далеком 1672 г. предложил следующее соотношение:

в котором S — это средний шаг человека, который лежит в пределах 600 — 640 мм .

Т.о. формула Блонделя может быть преобразована в неравенство:

600 < a + 2h < 640 мм.

Нижним приемлемым для практики результатом будет min. подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов. С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

h = 220 мм, a = 200 мм, уклон 48 градусов. На верхнем пределе формулы Блонделя получается не самая удобная лестница пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее чем подъем, следовательно удобство использования оценивают на движении вниз.

Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n).

При 17 подъемах: h = H / n = 3050 / 17 = 179.4 мм. При 18: h = H / n = 3050/18=169.4 мм. При 19: h = H / n = 3050/19 = 160.5 мм.

Далее вычисляем линию хода: А = 5000 мм

Длина линии хода не должна быть меньше высоты между этажами (H) (иначе лестница будет непрактично крутая ).

В нашем примере: А (5000) > H (3050)

При n = 18 проступь a = 5000 / ( n — 1 ) = 294мм.

(n-1) Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять если первую ступень считать на уровне пола.

Параметр шага по Блонделю: 169 x 2 + 294 = 632. Следовательно размер приемлем, органичен и лежит в пределах среднего шага человека.

Т.о. мы определили ширину проступи и высоту подступенка для удобного перемещения, однако этого недостаточно для возведения комфортной и безопасной лестницы.

Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Как правильно рассчитать лестницу из дерева на второй этаж

С поворотом на 90

Прежде чем приниматься за расчет, измеряют высоту от пола первого этажа до пола второго этажа и размеры проема, в котором будет установлена лестница.

Деревянная лестница с поворотом на 90 градусов

Зная высоту этажа можно рассчитать необходимое число ступеней (n). Для этого высоту этажа делят на принятую высоту ступени. Удобной считается лестница с высотой ступени (а) 15-18 см.

А ширина ступени (b) должна быть в пределах 27-30 см. Проверить насколько удобной получилась после расчетов лестница, можно умножив высоту ступеней на два и прибавив ширину. Получившееся значение должно быть в пределах 600-650 мм. Используя эту же формулу можно рассчитать ширину ступени по формуле: b=650-а*2

Расчет лестницы с поворотом на 90 градусов

Чтобы в процессе подъема по лестнице не упереться в потолок головой, необходимо соблюсти высоту просвета в пределах 1900-2000 мм. Понять соответствует ли проектируемая конструкция данному требованию можно, выполнив следующие расчеты:

1. От длины проема отнять 70 см и разделить на ширину ступеней. Получившееся число – это количество ступеней, расположенных над проемом.
2. Значение из первого пункта умножить на высоту ступени.
3. От высоты этажа отнять значение, полученное во втором пункте. Это число и будет равняться высоте просвета.

Если число получилось меньше нормы, можно предпринять следующее:

• увеличить проем;
• уменьшить количество ступеней, тем самым увеличив их высоту.

Если же увеличить проем невозможно, а уменьшение ступеней приведет к тому, что уклон лестницы и высота ступеней не будут соответствовать норме, лучше запроектировать лестницу с поворотом на 90.

Данная конструкция состоит из двух маршей расположенных по отношению друг к другу под углом 90. Это позволяет вписать лестницу даже в помещение с небольшой площадью и с маленьким проемом.

Лестница в небольшом помещении

Между собой марши могут быть соединены площадкой или забежными ступенями. Первый вариант намного удобнее, да и расчет в этом случае мало чем отличается от уже описанного. Главная задача – определить, на какой высоте от уровня пола необходимо устроить промежуточную площадку.

Вначале считают, сколько ступеней нужно для верхнего марша, расположенного между площадкой и вторым этажом. Для этого требуемую высоту просвета (2000 мм) делят на принятую высоту ступени (15-18 см). Полученное число округляют до целых и уменьшают на единицу (так как верхняя фризовая ступень совпадает с уровнем пола).

Расчет количества ступеней

Чтобы узнать, на какой высоте будет находиться площадка, высоту ступеней умножают на их количество и от высоты этажа отнимают это число.

Количество ступеней для нижнего марша рассчитывают точно так же. При этом лестничная площадка при расчете считается ступенью. Ширину и длину площадки принимают равной ширине лестницы.

С поворотом на 180 и площадкой — чертежи

Двухмаршевую лестницу с поворотом на 180 принято устанавливать при высоте этаже больше 3 м.

Двухмаршевая лестница с поворотом на 180 градусов и площадкой

Для удобства расчет выполняют одновременно с построением чертежа на миллиметровке. Вначале вычерчивают лестничную клетку.

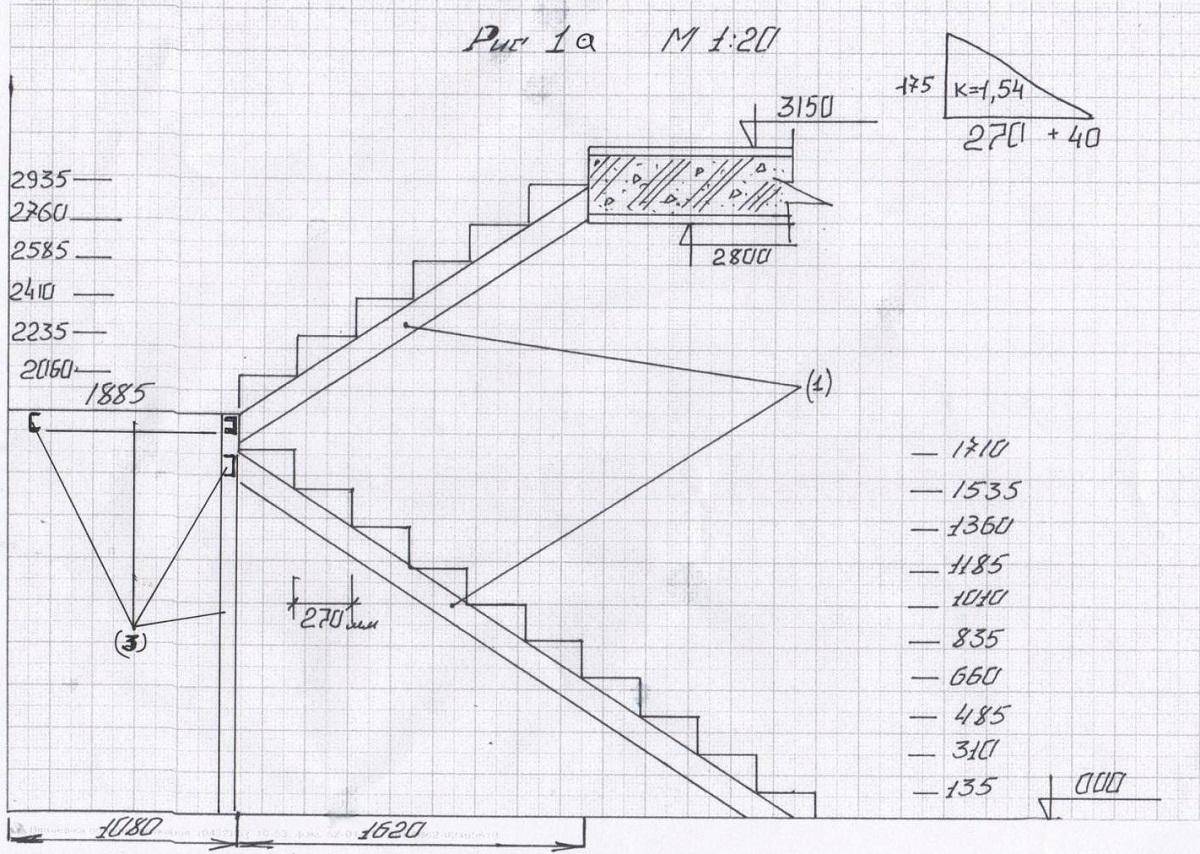

Чертеж двухмаршевой лестницы

Зная ширину лестничной клетки, вычисляют ширину марша. Для этого от ширины лестничной клетки отнимают величину зазора (100 мм) и делят величину на два.

Ну а чтобы узнать, какая высота отведена каждому маршу – высоту этажа делят на два.

Дальнейший расчет связан с вычислением количества ступеней. Для этого опять же достаточно высоту марша разделить на высоту ступени.

https://youtube.com/watch?v=Uq8XOi0NZLI

Ну а чтобы определить, какая будет длина марша, и построить его горизонтальную проекцию на плане, необходимо количество ступеней умножить на ширину.

Полученные размеры переносят на план. А затем вычерчивают разрез лестничной клетки.

Имея на руках чертежи, не составит труда выполнить разбивку конструкции в доме.

Онлайн-конструктор 3d расчета, проектирование лестниц своими руками – программа-калькулятор, Житов, как правильно рассчитать винтовую, металлическую, лестницу из дерева на второй этаж с поворотом на 90, 180 и площадкой – формулы, чертежи

Программа онлайн конструктор лестниц

Существует программа Consultec Staircon, разработанная в Швеции по которой можно не только рассчитать лестницу на второй этаж, но и создать ее проект в формате 3D.А кроме того:

• Введя такие параметры, как ширина, высота лестницы, число ступеней и поворотных площадок, сможете построить очень точный чертеж.
• Выбрать ограждение.
• Подобрать материал для лестницы в целом или для отдельных ее элементов.
• Выбрать вариант отделки.

Для разработки проекта удобно пользоваться программой Mastercam, позволяющей среди прочих видов работ, моделировать лестничные марши. Есть много подобных разработок, но не все могут вывести на готовый результат.

После создания проекта и расчета лестницы вы можете сделать заказ на сайте lestnicymaster.ru. Техническое оснащение нашего производства позволяет снизить себестоимость, сократить сроки изготовления лестниц при неизменно высоком их качестве.

Расчет деревянных лестниц онлайн калькуляторами +3D

Трехмаршевая лестница на косоурах с поворотом на 180°

Даже самая роскошная лестница не сможет гарантировать безопасность и комфорт, если при ее проектировании были допущены ошибки

Функциональность, надежность и красота — основные составляющие этого важного элемента интерьера, поэтому к эргономике конструкции предъявляются особые требования

Безошибочный расчет деревянной лестницы сделает наша уникальная программа — калькуляторы лестницы онлайн, которые максимально оперативно обработают введенные данные и предоставят оптимальный вариант любого проекта лестницы и его 3D модель.

Виды конструкций лестниц

Программа для расчета лестниц учитывает материал, из которого предполагается возвести конструкцию, и ее вид. Среди многообразия выбора наиболее часто предпочтение отдается деревянным лестницам следующих типов:

• маршевые — практичные и эргономичные, могут быть одно- и двухмаршевыми;
• винтовые — изысканные и элегантные, прекрасно вписываются в интерьер, чаще используется в ограниченных по площади помещениях;
• комбинированные лестницы из дерева — креативное сочетание винтовых и маршевых элементов, эффектный итог дизайнерского мастерства.

Лестницы еще классифицируются по типу несущего элемента:

• на косоурах или иногда даже на одном косоуре;
• на тетивах (может быть комбинация с другим видом, например с одной стороны на больцах, с другой на тетиве);
• на больцах;
• некоторые другие менее распространенные.

Чем сложнее конструкция, тем более затруднительно рассчитать лестницу самостоятельно. Зато с любыми трудностями великолепно справляется наша программа для проектирования лестниц — быстро, уверенно и безошибочно производит расчет каркаса лестницы. Определившись с типом конструкции, будет не лишним ознакомиться с основными нормами проектирования и строительства, изложенных в наших статьях, чтобы деревянные лестницы для дома соответствовали общепринятым стандартам и были безопасны.

Алгоритмы, заложенные в наши калькуляторы деревянных лестниц, не позволят допустить при расчетах ошибку: при несоответствии строительным нормам введенных вами данных программа отобразит допущенные ошибки и предложит откорректировать критические параметры.

Основные параметры лестниц

Соблюдение стандартов СНИП и ГОСТ в первую очередь необходимо для того, чтобы лестницы для дома были максимально комфортными и не служили причиной травмирования. Перечень основных правил довольно обширен, среди наиболее значимых стоит отметить следующие:

• количество ступенек должно варьироваться в диапазоне от 3 до 16 и быть нечетным;
• рекомендуемая высота ступеней — от 12 до 20 см, ширина — 23-25 см;
• желательный уклон лестницы 30°-35°, возможно увеличение этого показателя до 45°;
• высота перил не должна быть

Расчет лестницы на 2-й этаж при помощи онлайн калькулятора

В сети есть множество онлайн калькуляторов, максимально облегчающих задачу по выполнению расчета лестницы и оперативно решающих все вопросы.

Основой программ для онлайн калькуляторов служат требования к лестничным конструкциям и нормы, регламентируемые ГОСТом. Пример одного из хороших калькуляторов — zamer-doma.ru.

Работает он просто, достаточно ввести такие данные, как высота, длина проема, количество, толщина ступеней, высота их края, наибольшая ширина косоура, а также направление подъема и ориентация первой ступени относительно пола 2 этажа, чтобы получить: • чертеж лестницы; • длину верхней тетивы; • угол наклона конструкции; • величину шага между запилами под ступени на тетиве; • высоту и глубину ступеней; • высоту подтупенка; • рекомендации по изменению параметров для повышения комфортности лестницы.

Еще один бесплатный онлайн калькулятор lestnicmir.ru. С его помощью можно рассчитать наиболее приемлемую конструкцию, получить рекомендации по улучшению ее эргономики.

Для этого нужно только выбрать вид лестницы, ввести требуемые габаритные размеры и данные по ступеням, все остальное калькулятор выполнит сам.

Хороший калькулятор лестниц domaizbrusa-pestovo.ru

Пользоваться им легко — следует только обращать внимание на подсказки и вводить требуемые системой параметры

Этот онлайн сервис позволяет выполнить расчет конструкции. Есть здесь и калькулятор расчета материалов.

Программа выдаст и чертеж лестницы, где будут обозначены основные размеры, разметка верхних точек ступеней на тетиве, величины углов, под которыми расположены ступени относительно к тетиве, другие определяющие размеры.

Как рассчитать лестницу на второй этаж в частном доме

Методика расчета и разработки обычной лестницы очень проста и сделать это можно самому. А именно, для проектирования лестницы в своем доме, требуется точно измерить потолочный проем. В частности, его ширину и длину, в том числе высоту потолка.

Планирование лестничной конструкции должно проводиться при учете:

• Габаритов будущего сооружения;
• Интерьера и общей стилистики комнаты;
• Использование конкретного вида материалов;
• Нагрузку;
• То, в каком направлении будет осуществляться движение;
• Надобность монтажа дополнительной опоры.

Определять размер лестницы следует в зависимости от высоты потолков и конструкционных особенностей помещения

В любом случае, независимо от того, какие будут использоваться виды материалов, расчет лестничной конструкции осуществляется с замеров комнаты. Если возведение лестницы проводится в момент ремонта, то стоит учесть то, как будет видоизменяться комната, ведь нередко утолщаются стены, или немного снижается потолок. На габариты лестницы может повлиять и отделка пола, и потолка и остальных поверхностей в комнате.

Значение лестницы в интерьере помещения

Эвакуационная лестница снаружи и внутри зданий Современные лестницы классифицируют по следующим параметрам:

• функциональному назначению;
• месту расположения;
• по способу функционирования (могут быть стационарные, переносные и трансформируемые);
• по конструкционным особенностям;
• по материалу изготовления;
• по форме.

Кроме основной функции, которая заключается в удобстве перемещения, лестницы играют важную роль в дизайнерском оформлении помещений. Этот элемент становится настоящим украшением. В подавляющем большинстве случаев его размещение является отправной точкой для формирования определенного стиля.

В современном проектировании жилого пространства используются самые разнообразные варианты конструкций из различных материалов. Поскольку, проем для лестницы и сама её конструкция, является основным стилевым элементом, значение имеет её дизайн и пространственное размещение. Даже совмещение различных стилей в одном интерьере позволяет использовать её в качестве основного отправного элемента для формирования стиля.

Для привлечения основного внимания она выполняется в таком стиле, чтобы стало возможным быстрое визуальное восприятие. В таком случае этот элемент является главным предметом интерьера, который, визуально, вытесняет все остальные детали.

Виды отделки

На фото – оформление лестницы. При декоративном оформлении лестниц важным фактором является сам материал, из которого она изготовлена. Деревянные варианты считаются традиционными и используются наиболее часто. Кроме натурального дерева часто используются такие материалы, как металл и бетон.

Чаще всего используются:

• краски и лаки;
• древесина, в том числе и клееные панели;
• керамическая плитка;
• натуральный камень.

Поскольку изделия из натуральной древесины нуждаются в защите от прямого контакта с внешней средой, важным фактором является качество и способ нанесения лакокрасочного покрытия. Лакокрасочные покрытия, которые применяются для отделки, могут быть прозрачными и непрозрачными.

К прозрачным видам лакокрасочных материалов относятся покрытия на основе лаков. Такие покрытия оставляют видимой естественную структуру древесины. К непрозрачным видам относятся различные краски и эмали, которые полностью либо частично скрывают натуральную структуру и изменяют её цвет.

Выбор того или иного лакокрасочного покрытия зависит от материала, которым отделывается помещение. Качественная отделка лестничного проема зависит от правильного подбора и сочетания материалов.

Даже традиционные обои для лестничного проема следует подбирать исходя из того, что лестница не должна выглядеть инородным телом в помещении. Наиболее правильным считается выбор напольного покрытия и элементов отделки стен под материал лестницы.

Лестничные проемы, как правило, связаны с определенными деталями интерьера. Так, классическими предметами, которые используются для оформления лестничного проема, считаются различные картины, гобелены, семейные фотографии и пр.

Промежуточные площадки оформляются композициями из живых либо бутафорских цветов, предметов антиквариата. Подобное оформление можно сделать без привлечения дизайнеров своими руками.

Лестничные ограждения

На фото – кованые ограждения. В конструкции существует такой элемент, как ограждение. Оно состоит из перил и балясин. Основная его функция состоит в обеспечении безопасности и комфорта передвижения.

Существующие нормы и правила, которые предписывает инструкция по устройству, определяют минимальную высоту, которую должны иметь ограждающие конструкции лестницы.

Для жилых помещений такая высота должна быть не менее 900 мм. Для общественных зданий эта высота должна быть не менее 1200 мм. Расстояние между двумя вертикальными элементами ограждения не должно быть более 1м.

Несмотря на большое разнообразие конструкций, эти правила касаются всех без исключения лестничных проёмов. Кроме основного назначения лестничных ограждений они выполняют довольно значимую декоративную функцию. В зависимости от их конструкционных особенностей и применяемых материалов, они могут играть как главную роль, так и быть дополнительным элементом к основной конструкции.
