Какие главные требования к пандусу для инвалидов и его ограждению для общественных зданий? Обзор

Аппарель и виды пандусов

Аппарели по своей сути представляют то же самое, что и пандус, то есть наклонные площадки, платформы или рампы, соединяющие две горизонтальные поверхности, находящиеся на различной высоте. Тогда как термин пандус, применяемый для детских и инвалидных колясок, зачастую относится к конструкции, состоящей из двух металлических полозьев.

Аппарелью в большинстве случаев называют одну или две широкие площадки, но принципиальной разницы между этими приспособлениями не существует. Любой из обустроенных видов данных конструкций, предназначенных для детей или инвалидов, обязан отвечать основным предписаниям ГОСТа и СНиПа РФ.

Благодаря такому соответствию, сооружения будут абсолютно безопасными для здоровья, жизни, а также имущества окружающих граждан, особенно пожилых, которые тоже относятся к маломобильным. В настоящее время существует множество вариаций пандусов и аппарелей, что позволяет подобрать подходящий для каждого конкретного здания, участка дороги или человека.

Несъемные устройства

Стационарные пандусы – фиксированные конструкции, которые обустраиваются на ступенях с максимальным учетом условий местности и архитектурных особенностей строения. Используемый для их изготовления строительный материал является очень прочным и долговечным и, как правило, достаточно тяжелым.

Данные конструкции бывают как однопролетными, так и многопролетными и обязательно должны дополняться перилами, в противном случае не будут отвечать существующим правилам. Откидные пандусы бывают при необходимости складные, в результате чего не располагаются на лестничной клетке все время.

Это жесткое приспособление поднимается вертикально с помощью специальных петель и закрепляется у стены или стандартных перил защелками. Откидной пандус, стоящий в подъезде многоквартирного здания, обеспечивает свободный проход по ступенькам лестницы и доступ к перилам всем жильцам. Подобные виды конструкций зачастую устанавливаются в общественном транспорте.

Но, к огромному сожалению, легкие и в то же время прочные модели, изготовленные из алюминия, нередко становятся приманкой для охотников за цветными металлами. Выдвижные приспособления устанавливаются в современном общественном транспорте и имеют автоматизированное управление, благодаря чему инвалидам не приходится его самостоятельно разбирать.

Съемные пологие дорожки

Раздвижные телескопические пандусы – это переносные, облегченные универсальные приспособления, созданные из двух отдельных аппарелей. Габариты и вес в разобранном и собранном состоянии для различных моделей отличаются, но все они изготовлены из прочного материала, чаще всего алюминия, имеют противоскользящее покрытие и способны выдержать 200-400 кг.

Переносной телескопический пандус для инвалидов идеально подходит для заезда в транспорт, по лестницам и прочим труднодоступным для коляски подъемам. Его можно раздвинуть на требуемую длину или, наоборот, к примеру, при преодолении порогов, пользоваться в сложенном состоянии. Средняя длина составляет 1,5 м, поэтому такое устройство компактно, но в раздвинутом виде оно достигает 3,5 м.

Рулонные (ролл) пандусы последнее время приобретают популярность, так в рабочее положение они приводятся достаточно легко. А когда в них нет потребности, их можно свернуть в рулон, максимально удобный для хранения. Они могут состоять из одной сплошной аппарели либо из двух отдельных. Такие устройства сверхпрочные, легкие и доступны для использования в любые погодные условия.

Эти конструкции собираются из отдельных модулей, ввиду чего бывают различных габаритов, которые можно изменять по необходимости. На текущий момент это наиболее простая и удобная разновидность съемных приспособлений для инвалидных колясок, которая зачастую используется при проведении публичных мероприятий.

Пандусы для порогов – достаточно небольшие сооружения, которые зачастую изготавливаются из листа металла и могут быть предназначены для конкретного порога либо делаются разборными, подходящими для нескольких незначительных возвышений. Их еще называют перекатные пандусы.

Фото съемной раздвижной аппарели

Рампы – это наиболее мобильные сооружения, предоставляющие возможность преодолевать небольшие преграды на пути. Основными их преимуществами являются компактные размеры, малый вес и нестандартное строение.

Разновидности въездов в гараж

Обустраивая гараж, обязательно оборудуйте для него въездной путь. Это поможет не только сделать заезд удобным, но и сгладит перепад плоскости перед воротами. Оснастив дополнительно оборудование пандусом, вы сможете защитить внутреннюю часть помещения гаража от попадания внешних осадков.

Отличным решением для подземных гаражей также будет оборудованный въезд. Он послужит ориентиром и станет пополнением для усиления грунта. Правильно оборудованный заезд способен минимизировать тяжесть на ходовой узел, что гарантирует безопасную парковку и беспроблемный въезд.

Заехать в гараж можно:

  • по въезду, оборудованному пандусом;
  • по отмостке;
  • по стяжке.

Рассмотрим каждый вид по отдельности далее.

отмостка перед гаражом

Виды

Пандусы могут быть:

  • стационарными,
  • съемными.

Стационарные конструкции могут быть фиксированными, то есть неразборными. Обычно они расположены снаружи общественных и жилых зданий и встроены в лестницу.

Также есть откидные варианты, обычно их ставят в подъездах. Они прикреплены к стене и раскладываются в случае необходимости. В сложенном виде такой пандус удерживается металлической защелкой.

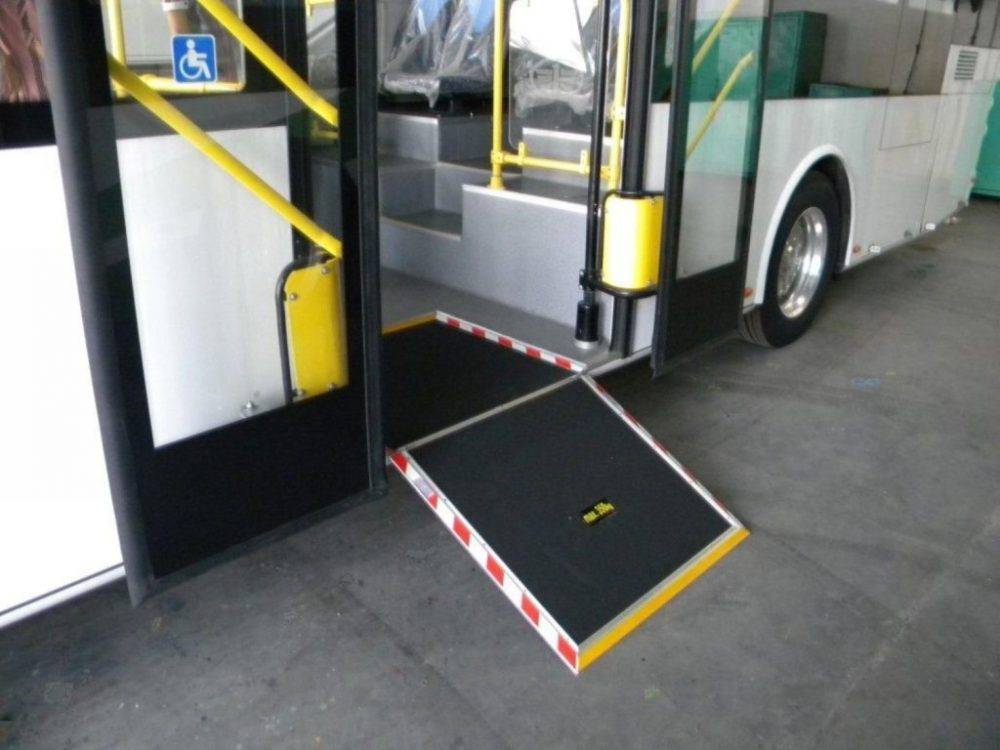

В общественном транспорте можно встретить выдвижные модели. Современные пандусы такого типа оборудованы автоматической системой раскладывания и складывания, чтобы воспользоваться ими, достаточно нажать на кнопку.

Съемные версии также могут быть устроены по-разному. Это

  • телескопические — их можно регулировать по длине, но такие варианты громоздки, их трудно раскладывать и собирать в одиночку;
  • рамповые — более мобильные разновидности, их разложить легче, они компактны и весят немного;
  • ролл-пандусы — их можно скатывать в рулон, легко возить в автомобиле.

Виды пандусов и требования к их конструкции

По своему виду и назначению, конструкции пандусов могут быть разными. Но требования к ним в целом едины.

Конструкции пандусов

В зависимости от назначения здания пандус на крыльце делается стационарным, съемным или откидным.

Стационарные устройства рассчитаны на постоянное использование и длительную эксплуатацию. Они устанавливаются на входе в медицинские учреждения, офисные здания, магазины, аптеки и т.д. А также в парках, подземных переходах и других местах общего пользования, где есть лестницы и высокие бордюры. В идеале их предусматривают ещё до начала строительства, на стадии проектирования. Это бетонная или металлическая наклонная плоскость, либо две широкие направляющие с нескользящим покрытием, часто с поворотными площадками и поручнями.

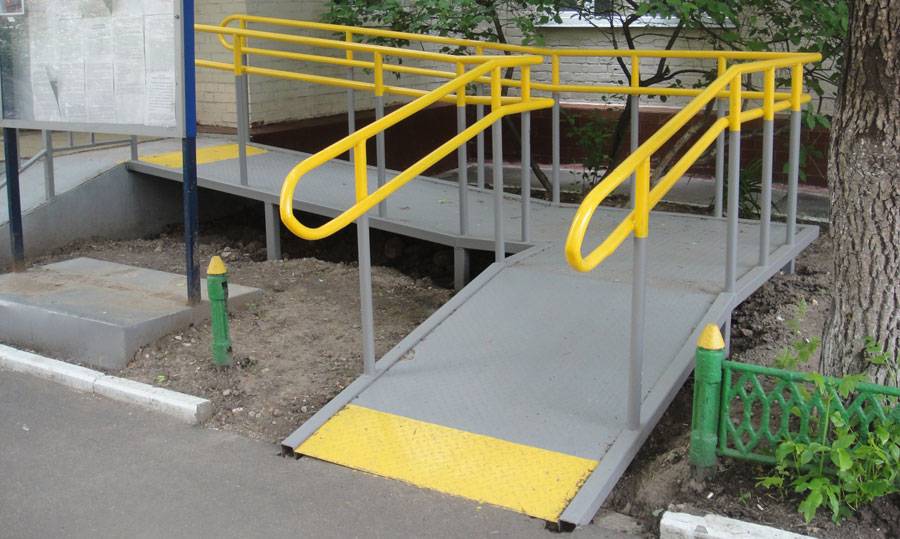

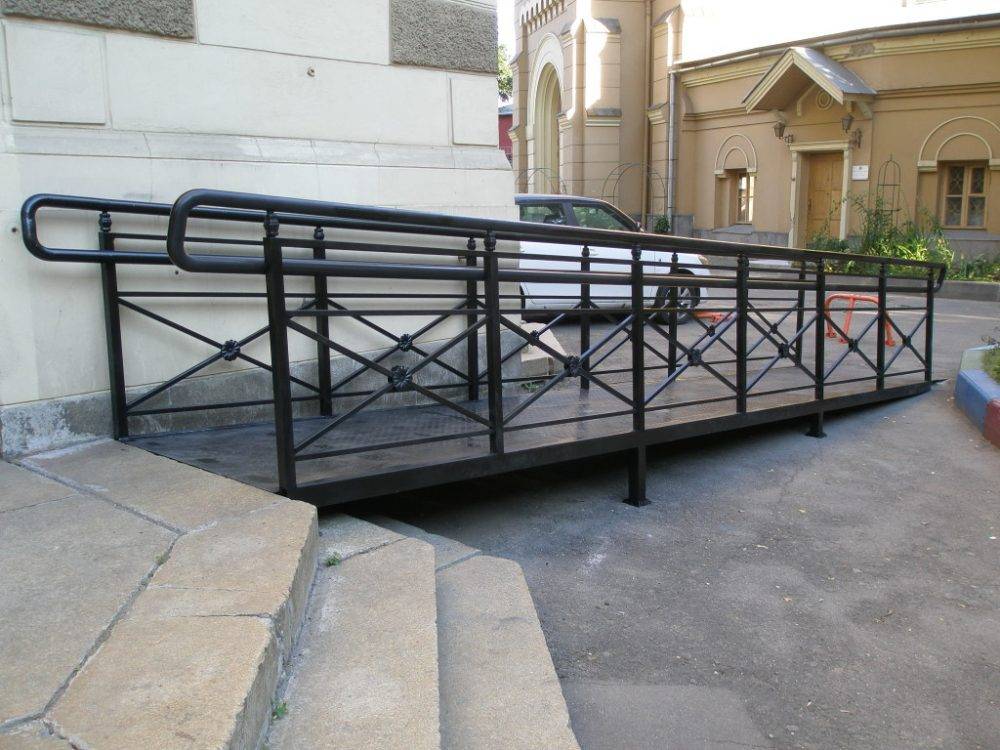

На фото – стационарный металлический пандус на городской площади

Съемные пандусы предназначены для переезда через незначительные и неожиданные препятствия. Они легкие и мобильные. Как правило, такие устройства складываются или разбираются для транспортировки и установки в нужном месте. Изготавливаются из прочных, но легких материалов, например, из дюралюминия.

Нормативный расчет ­уклона пандуса для ин­валидов

Одним из главных принципов Конвенции ООН о правах инвалидов является включение в общественную жизнь людей с ограниченными возможностями, что подразумевает обеспечение равных возможностей и доступности. На привычном бытовом уровне это организация одинаковой свободы перемещения как для обычных здоровых людей, так и маломобильных.

Самый простой пример – устройство пандусов и подъездов для людей, передвигающихся в коляске. Нормы уклона пандуса ­для инвалидов должны строго выполняться.

Разновидности сооружений

Пандус – наклонная плоскость, обеспечивающая вертикальное перемещение маломобильных людей. По понятным причинам уклон плоскости невелик, соответственно, протяженность этого заменителя лестницы довольно велика.

Различают 2 вида конструкций для такого рода перемещения – съемные и несъемные.

  • Несъемные – конструкции, каким-то образом зафиксированные на одном месте. В свою очередь, они разделяются на 2 группы:
    • стационарные – уже довольно привычные в городах варианты, которые обустраиваются при входе в дом, спуске в метрополитен или в подземный переход и тому подобное. Стационарные не меняют своего положения и формы,
    • откидные – размещаются в жилых зданиях, где нет возможности соорудить другой вариант.
  • Съемные – устанавливаются временно, но зато практически в любом месте. После окончания эксплуатации изделия хранят на складе или в подсобном помещении. Несущая нагрузка съемных моделей всегда меньше чем стационарных. Различают несколько групп:
    • телескопические – конструкция раздвигается, длина зависит от количества выдвинутых секций,
    • рампа – очень короткий вариант с довольно большим уклоном. Его назначение – помочь инвалиду преодолеть бордюр, порог и так далее. Изделие компактное и легко транспортируется,
    • ролл-пандус – собирается из съемных секций, размер регулируется. Производится из авиационного алюминия, а поэтому отличается и легкостью, и высокой несущей способностью.

Все такого рода изделия изготавливаются исходя из принятых норм и максимально допустимых величин никогда не превышают.

Новые нормы уклона па­ндуса для инвалидов

Безопасность передвижения для маломобильной группы населения контролирует ГОСТ, СНиП и СП 59.13330-20­12. Рассчитывают габариты сооружения исходя из этих правил. Нормативными параметрами служат:

  • величина уклона,
  • размеры конструкции,
  • величина площадки – насколько возможен и удобен проезд в коляске,
  • наличие поручней.

СНиП 35-01-2001

Указания СНиП строго регламентируют допустимые габариты.

  • Максимальная высота наклонной плоскости не может превышать 0,8 м. Уклон пандуса для инвалидов в градусах достигает не более 4,8. При высоте в 0,2 м угол может быть больше – до 5,7 градусов. Рассчитывают максимальный угол и длину сообразно с условиями.
  • При одностороннем движении ширина конструкции составляет не менее 1 м. Если марш рассчитан на одновременное использование двумя людьми – не менее 1,8 м.
  • Площадь участка для разворота в коляске как минимум достигает 1,5 кв. м.
  • Вдоль марша обязательно должен сооружаться бортик в 5 см, предупреждающий соскальзывание ноги или палки.

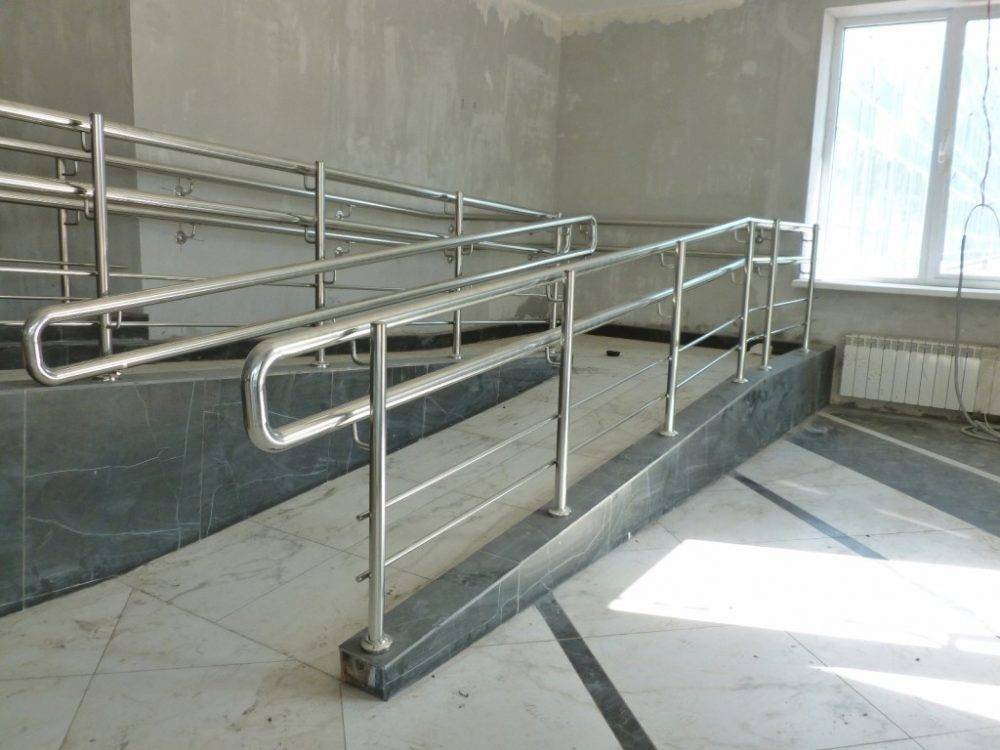

  • Конструкция, высотой более 0,45 м оснащается поручнями. Нормативная высота их – 0,7–0,9 м.
  • Перед плоскостью въезда должен находиться участок с рифленой поверхностью или яркой окраски.

Материал сооружения тоже подчиняется определенным требованиям: огнестойкость не менее R60, а огнестойкость ограждений не менее R120.

Уклон пандуса для инв­алидов СП 59.13330-20­12

Новые правила, описываемые в СП 59.13330-20­12, ужесточают требования к такого рода сооружениям.

Если в ТУ конструкции указывается, что важно соблюдение новых норм СП 59.13330-20­12 , то максимальный уклон па­ндуса для инвалидов должен быть не более 2,9 градусов. Если такого требования нет, можно ориентироваться на СНиП.
Ширина между ограждением – не менее 0,9 м

Длина пандуса для инвалидов не превышает 9 м. Рассчитать параметры точнее можно по формулам.
Минимальные габариты лестничной площадки остаются такими же – 1,5*1,5 м. Однако в местах усиленной эксплуатации – перед общественными зданиями, например, по новым правилам размеры площадки увеличиваются – 2,1 кв. м.
Ограждение спуска производится с двух сторон.
Сама конструкция должна оборудоваться водоотведением и навесом. Желательно организовать и подогрев платформы. На фото – пандус под навесом.

ГОСТ 51261-99

Регламентирует в основном обустройство ограждений.

  • Если высота конструкции превышает 15 см, а длина 1,8 м, то установка поручней обязательна.
  • Перила должны наличествовать с обеих сторон пандуса для инвалидов.

Нормативный расчет ­уклона пандуса для ин­валидов Информация о допустимых и максимальных нормах об уклоне пандуса об инвалидов.

Практические советы

Площадка для разворота коляски перед пандусом должна иметь длину не менее полутора метров и ширину двух пандусов

При установке наклонного приспособления важно учитывать расположение и вид двери, способ её открывания. Нужно, чтобы инвалид мог дотянуться до ручки двери и открыть ее

Удобно, если дверь открывается в сторону от пандусной конструкции. Площадка в нижней части пандуса должна дать возможность человеку отпустить поручни или колеса коляски без риска случайного падения или продолжения движения. Именно поэтому она должна иметь строго горизонтальное положение.

Важно! Самостоятельная установка пандуса недопустима. Устройство должно соответствовать требованиям технического регламента и иметь разрешительную документацию. Если пандусная конструкция выполнена с нарушениями норм и правил, она подлежит демонтажу

Лица, ответственные за содержание дома, допустившие нарушения, могут быть оштрафованы на сумму до пятидесяти тысяч рублей за оказание услуг ненадлежащего качества или нарушение нормативов содержания жилых помещений

Если пандусная конструкция выполнена с нарушениями норм и правил, она подлежит демонтажу. Лица, ответственные за содержание дома, допустившие нарушения, могут быть оштрафованы на сумму до пятидесяти тысяч рублей за оказание услуг ненадлежащего качества или нарушение нормативов содержания жилых помещений.

Виды пандусов

Среди разновидностей пандусов, представленных на современном рынке, легко выбрать подходящую модель для конкретного подъезда. По конструктивным решениям можно выделить стационарные и съемные (временные) устройства.

Стационарные делятся на фиксированные и откидные конструкции.

Стационарный бетонный пандус строится на крыльце общественного здания. Откидные пандусы для лестничных площадок применяются в подъездах, на лестницах небольшой ширины и длины. Такие конструкции удерживаются специальными креплениями вертикально у стены. Опускаются только при необходимости.

Съемные конструкции используются для мобильного съезда в любом месте. Практическое распространение нашли модели:

  • телескопические, имеющие возможность регулировки по длине;
  • раскладные рамповые с небольшим весом;
  • ролл-пандусы, которые легко скатать в рулон.

Приспособления для инвалидов в государственных учреждениях

Помещения государственных учреждений не отличаются от иных зданий, поэтому оснащаются как кинотеатры, музеи, аптеки, магазины, общественный транспорт. Постепенно меняется планировка строений и внутренних помещений, ведомства переезжают в новые, более совершенные сооружения. В зависимости от вида учреждения, используются следующие технологии:

  1. Организации здравоохранения уже оснащены специализированными лифтами, пандусами, обозначенными путями движения внутри здания (направляющая тактильная плитка с выступами, маркировка ступеней), подъемными установками, переоборудованными окнами регистратуры, умывальниками, тактильными табличками с указателями.
  2. Учреждения социальной защиты оборудуются пандусами, поручнями для подъема, кнопками вызова, табличками с тактильными обозначениями, помогающими ориентироваться в здании.
  3. Органы занятости населения должны быть оборудованы табличками и специализированными гигиеническими помещениями.
  4. Сооружения, помещения в сфере культуры обязательно оснащаются поручнями, пандусами, подъемными устройствами, кнопками вызова сотрудника, способного оказать помощь, оборудованным зрительным залом для детей с несовершенствами, санитарно-гигиеническими помещениями.

В рамках проекта Доступная среда для инвалидов формируются разнообразные приспособления, которые могли бы обеспечить их доступ к объектам. На региональном уровне установленные списки оборудования могут быть дополнены, это зависит от бюджета и возможностей субъекта РФ.

Делаем пандус своими руками

Как правило, никто особо не торопиться решать чужую субъективную проблему и тогда приходится решить ее самостоятельно: сделать пандус своими руками. Выделим все по пунктам, чтобы вам было удобнее понять алгоритм действий:

Делаем замеры. В некоторых жилых домах, лестничные пролеты не укладываются в нормативные размеры, что может изменить угол наклона рельс в большую сторону и тогда придется либо усовершенствовать конструкцию, либо добиваться разрешительных документов

Также могу возникнуть трудности при сооружении пандуса, если встает барьер выше четырех сантиметров.
Делая пандус для инвалидной коляски, убедитесь, что площадка между лестничными пролетами позволит средству передвижения свободно маневрировать.
Выбирая вариант пандуса, заострите внимание на конструктивные особенности и другие моменты, которые могут повлиять на безопасность или снизить эффективную эксплуатацию.
Сделайте эскиз пандуса со всеми размерами, плюсами и минусами выбранных материалов для пандуса и количеством крепежей, которые вам понадобятся.
Расчистите и подготовьте место, где будет монтироваться пандус.
После окончания работ – покрасьте пандус, если он изготовлен из дерева.

ЗАПОМНИТЕ! Если пандус установлен с какими-либо нарушениями, неважно какого характера, то человек, смонтировавший конструкцию, может быть подвергнут штрафным санкциям, а в худшем случае – принудительному демонтажу изделия. Поэтому, если вы чувствуете какие-то подводные камни в своей затее, — выберите для себя вариант съемного, откидного или складного пандуса

Откидные пандусы, как и стационарные, не снимаются со своего места монтажа. Удобство их неоспоримо в том, что при отсутствии необходимости в постоянном использовании, они просто поднимаются вверх к стене. Сделать откидной пандус своими руками не сложнее стационарного. В стену монтируются металлические петли, которые цепко держат рельсы, а, когда они убираются с лестницы, то захваты, прикрепленные там же, фиксируют поднятое положение.

Таким образом можно избежать реакции недовольных соседей, которые всегда найдутся в любом многоквартирном доме.

Складные пандусы или, как их еще называют съемные, можно разделить на три вида:

Телескопические. Универсальные раздвижные механизмы, которые можно применять не только для подъема-спуска по лестнице, но и для преодоления порожков и бордюров.

Ролл-пандусы. Их принцип работы и диапазон использования не отличается практически от вышеописанных. Компактность и легкость конструкции позволяет ее перемещать с места на место и с раскладкой вполне может справиться один человек.

Пандусы для порогов – это маленькие приспособления, в сравнении со всеми остальными видами, используемые исключительно для преодоления порожков и бордюров.

Конструктивные особенности

Конструкция пандуса зависит от его назначения, места установки, и других условий. Выделяют такие виды:

  • стационарные;
  • откидные;
  • съемные (портативные).

Стационарные пандусы

Стационарные устройства строят для долговременного использования, их размещают возле входа в различные здания, на ступенях подземных переходов и метро и других общественных местах. Устанавливают одно- и двухпролетные стационарные конструкции, но иногда пандус может иметь и больше пролетов. Материал для таких пандусов – металл и бетон.

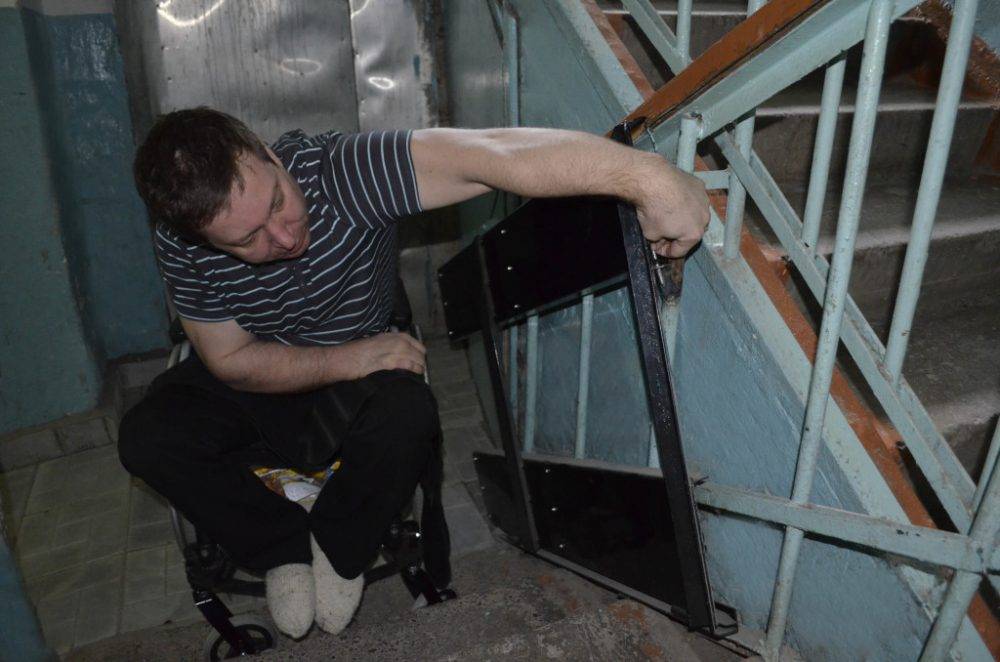

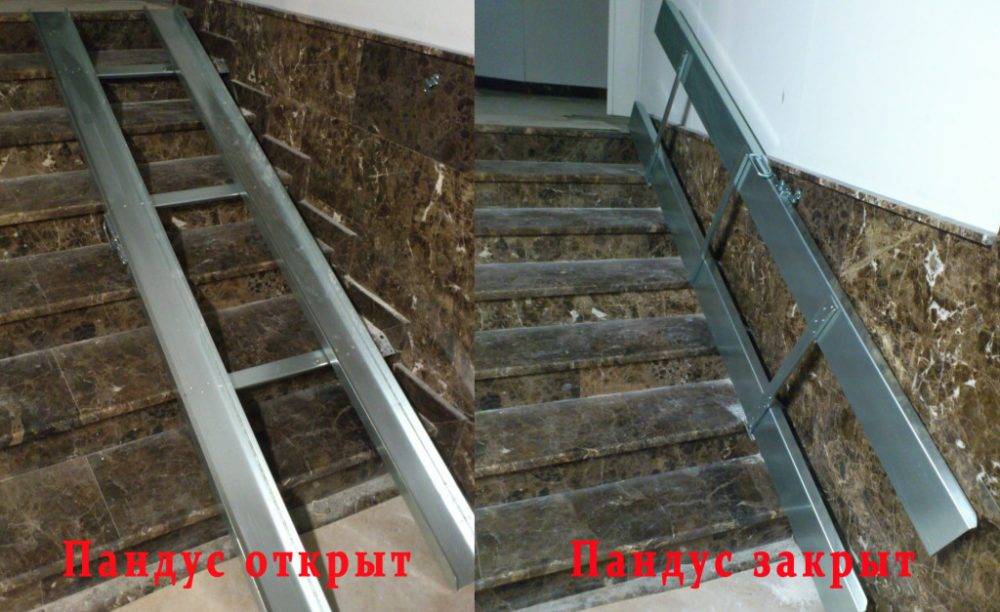

Откидные пандусы

Внешне похожи на стационарные конструкции. Основное отличие – наличие откидного механизма, который позволяет использовать конструкцию только при необходимости.

Лестничный марш, оборудованный таким устройством, остается свободным большую часть времени и не создает неудобств жильцам. Часто применяются в подъездах жилых домов, в частных домостроениях. Их можно использовать и для детских колясок. Откидными пандусами специальной конструкции комплектуют троллейбусы и трамваи. Для обустройства простейшего откидного спуска, изготовленного из металла, необходимо:

  • Два стандартных швеллера, длина которых соответствует длине лестничного марша. Толщина балок подбирается с учетом двух важных условий: они должны выдерживать определенную нагрузку, но при этом они не должны быть тяжелыми, так как устройство будет постоянно подниматься и опускаться.
  • Распорки, соединяющие две швеллерных балки, подбирают толщиной до 5 мм, шириной – до 40 мм. Аппарели можно сделать из стальных уголков или полос толстолистовой стали.
  • В качестве поворотной системы можно использовать мощные дверные петли. Их необходимо прочно закрепить на стене (не менее трех крепежных деталей на одну петлю).
  • Необходимо предусмотреть надежное устройство, которое будет фиксировать конструкцию в вертикальном положении. Это устройство (защелка) должно легко открываться и закрываться.

Замеры для изготовления откидного пандуса.

Естественно, человеку с ограниченными возможностями самому не справиться с откидным пандусом. Ни опустить пандус самостоятельно, ни подняться инвалид не сможет. Да и спуститься одному – не получиться, нужна помощь: очень крутой уклон. Но такое приспособление дает возможность представителям малоподвижных групп населения выйти из дома с одним сопровождающим. Без такого пандуса, спустить/ поднять человека на инвалидной коляске сможет только несколько человек. Стоит учитывать, что, несмотря на простоту конструкции откидного пандуса, промышленное изделие – оптимальный вариант в плане качества, надежности, долговечности и удобства эксплуатации.

Съемный пандус

Съемные пандусы условно делят на:

Рельсовые конструкции – две раздельные направляющие (рельсы). Они имеют небольшие бортики. Рельсы располагают так, чтобы по ним проехали колеса данной инвалидной коляски, расстояние между направляющими можно быстро изменять. Такие пандусы можно отнести к универсальным, их легко устанавливать. Недостаток – отсутствие поручней, на крутом подъеме маломобильному человеку понадобится помощь.

Платформа – плоская площадка для подъема/спуска по лестницам, а также выезда/заезда из приспособленного автотранспорта. Изготавливают из нержавейки и алюминия. Поверхность специально обработана, чтобы предотвратить скольжение.

Роллопандус в сложенном и разложенном виде

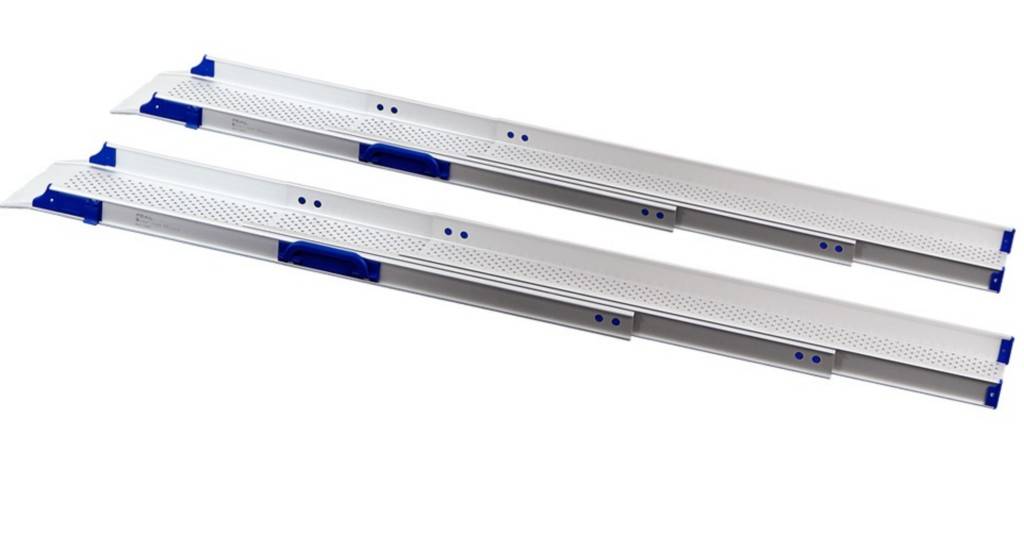

Телескопические (раздвижные) устройства – относятся к универсальным, их используют в местах большого пассажиропотока. Такие пандусы не мешают движению пешеходов и обеспечивают мобильность инвалидам. Изготовляют их из прочных металлических сплавов, способных выдерживать большие нагрузки без деформации и разрушения.

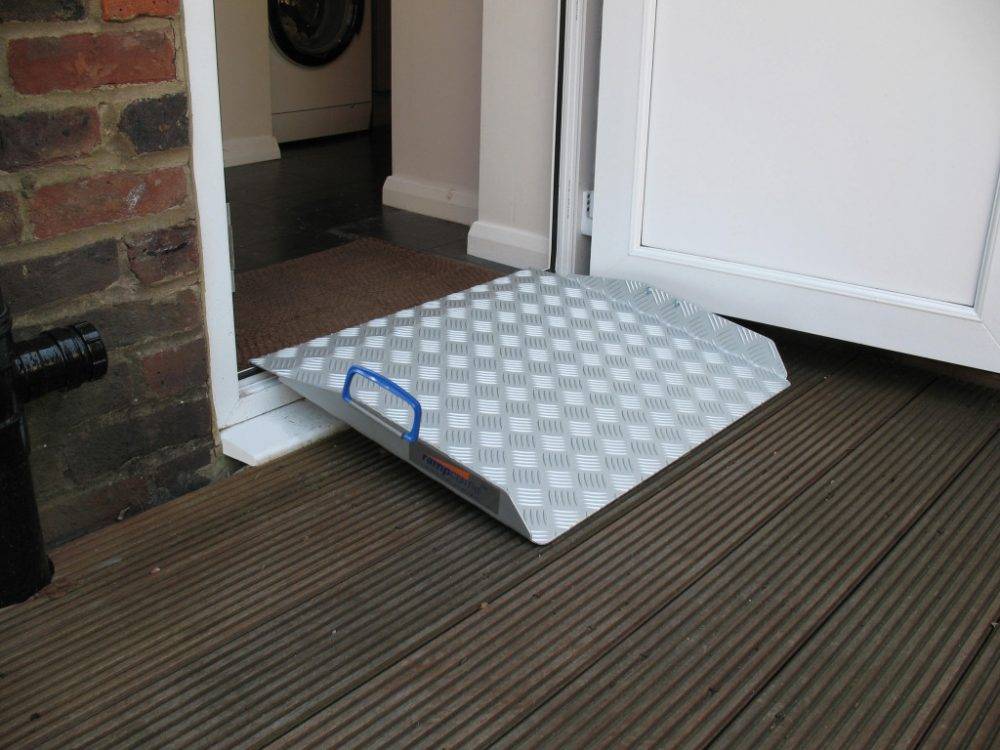

Рампы или, как их еще называют, пандусы для порога, служат для преодоления незначительных препятствий: бордюров, выступов, порогов. Выпускают также складные рампы. Их удобно транспортировать и монтировать. Выполнить сборку и разборку такого устройства инвалиды могут без постороннего участия. С их помощью можно преодолевать барьеры высотой до 15 см. Такие пандус изготавливают из резины или металла. К недостаткам можно отнести то, что при их установке блокируется дверь.

Сегодня есть возможности сделать наши города безбарьерными для маломобильных групп населения. Различные пандусы для инвалидов помогут сделать доступным любое здание

Главное, желание и правильный подход к решению этой важной общественной проблемы. Последствия неправильно сконструированных пандусов

Входные группы

Одним из самых главных требований к помещениям по программе «Доступная среда» является правильная организация входа в здание.

Подход к зданию

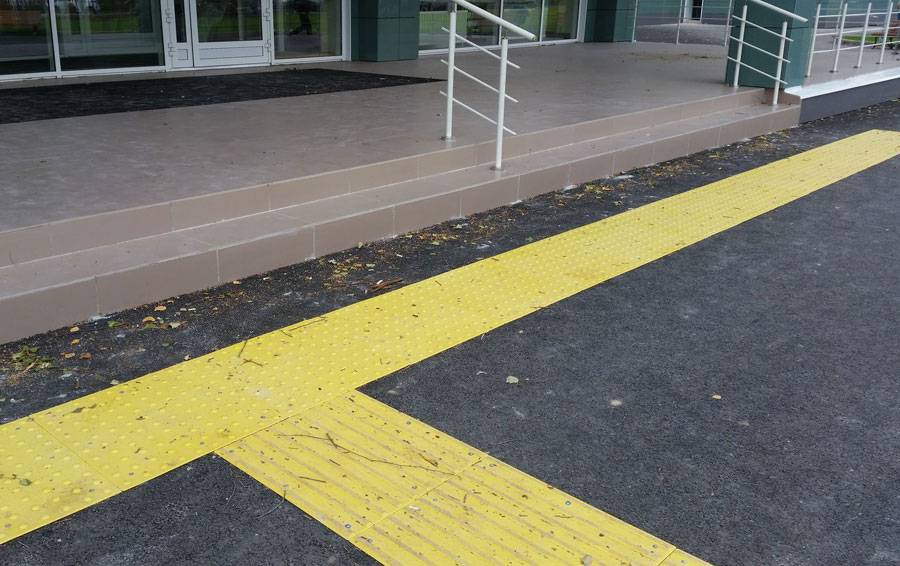

К зданию необходимо провести бетонную тактильную плитку черного или желтого цвета. В идеале она должна отходить от тротуарной тактильной дорожки и вести к входной группе (крыльцу). Однако тактильные дорожки на тротуарах явление не повсеместное, поэтому достаточно вывести плитку где-то на середину пешеходной зоны.

Для слабовидящих и слепых перед лестницей дополнительно выкладывается с использованием бетонной тактильной плитки прямоугольный блок, оповещающий о начале препятствия в виде ступенек.

Лестница: пандус, лифт, перила и прочее

На входе в здание при наличии лестницы, должен быть оборудован пандус для заезда на инвалидной коляске. Наклон любой из секций пандуса не должен превышать установленных норм. Также необходимо соблюсти рекомендуемую ширину подъема и установить поручни с обеих сторон. После каждого марша необходима площадка, позволяющая поворачивать и разворачиваться.

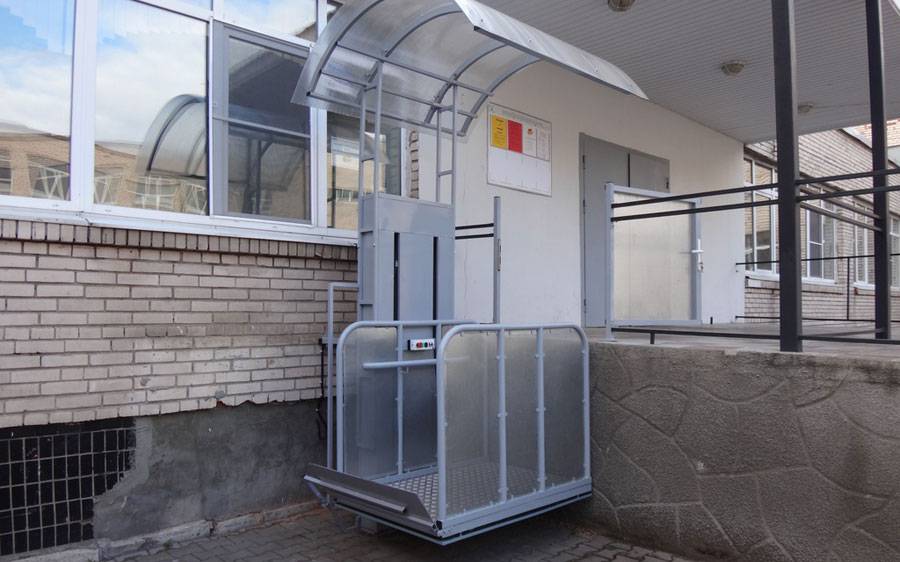

При невозможности установки пандуса, можно заменить его вертикальным электрическим подъемником на пульте управления (лифтом).

Если расположение здания не позволяет установить и лифт, то требуется установка в доступном для инвалидов месте кнопки вызова помощи. После нажатия кнопки на улицу должен выйти специалист и помочь человеку на кресло-коляске подняться по лестнице. Кнопку стоит установить и при отсутствии лестницы, если используется распашная дверь, которую на коляске крайне сложно открыть.

Сами ступеньки должны иметь накладки с противоскользящим рифленым покрытием. На самой нижней и самой верхней ступеньке пролета рекомендуется устанавливать желтые накладки, а на промежуточные – черные. Лучше использовать для данных целей тактильную ленту с алюминиевым корпусом, она служит наиболее долго.

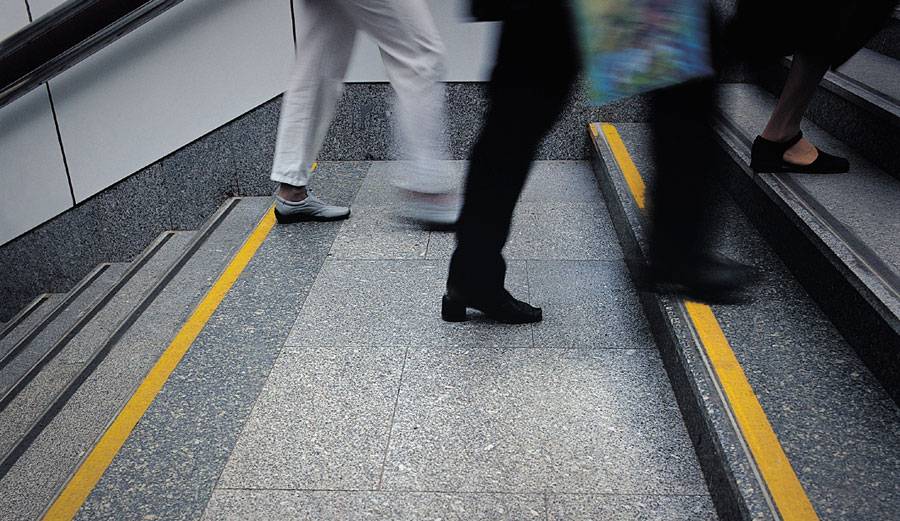

Для инвалидов по зрению лестницы также снабжаются перилами. Причем даже короткие лестничные марши требуют наличия прочных перил, которые могут выступать в роли надежной опоры.

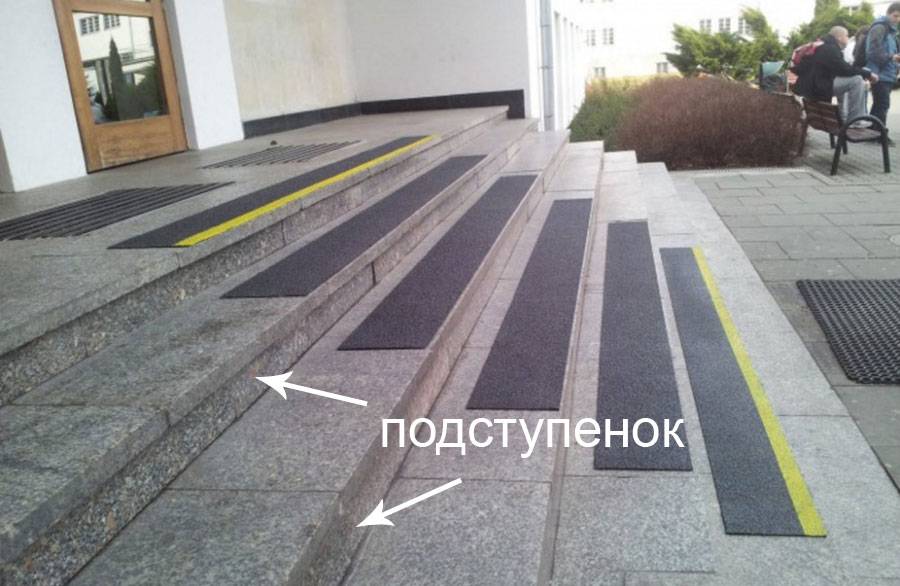

Лестницы обязаны иметь подступенки. Конструкции с открытым расстоянием между горизонтальными поверхностями ступеней использовать нельзя. Стоит отметить, что они представляют опасность не только для слепых и слабовидящих, но и для людей без проблем со зрением. Поэтому не стоит пренебрегать подступенками в пользу декоративности или экономии.

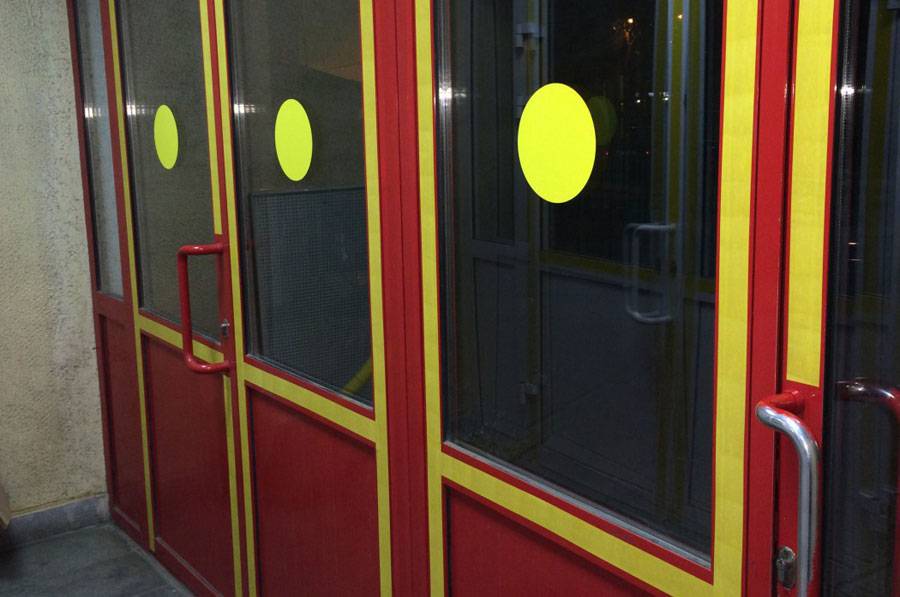

Двери

Двери при входе рекомендуется использовать раздвижные с датчиком движения. Для полностью или частично прозрачных проемов необходима специальная разметка с применением контрастной ленты. На открывающиеся створки наклеиваются круги или квадраты яркого цвета (лучше всего желтого). Также выделяются контуры дверей лентой аналогичного цвета.
