Ввод в дом
Ввод силового кабеля в дом Ввод силового кабеля в дом может производиться путем его прокладки по воздуху или под землей. Исходя из этого делаются отверстия в потолочной плите или в цоколе. При подводке по воздуху между строением и столбом протягивается стальной трос и уже к нему на клипсах подвешивается провод. Если выбран подземный вариант, предварительно в траншею укладывается труба, в которую протягивается кабель. Это предотвратит его разрыв при пучении грунта. В месте входа проводки в дом вставляется гибкий переходник из стали.
В соответствии со СНиП линия сначала заводится на счетчик, который устанавливается снаружи. Для защиты от влияния окружающей среды счетчик размещается в герметичном ящике с окошком. После счетчика устанавливается пакетный выключатель, который прервет подачу энергию при возникновении нештатных ситуаций на линии.
4 Прячем проводку в обшивке – что говорят правила, опыт и здравый смысл
В области нормативов и правил относительно скрытой проводки в каркасном доме творится обычная неразбериха. Действуют два нормативных документа: для электриков – ПУЭ, для каркасостроителей – СП. Документ «Правила устройства электроустановок» относит каркасные строения к деревянным, значит, скрытую проводку следует выполнять в металлической трубе, ни гофра, ни металлорукав не подходят. Подсчитайте для интереса, во сколько обойдется тонкостенная труба из металла, даже для среднего дома.
В нормативном документе о строительстве каркасных домов (СП) все проще. Там говорится о том, что можно пропускать кабеля внутри стен, перекрытий, пустот, отверстия в деревянном каркасе без труб и втулок. Оговаривается, что кабели должны иметь изоляцию, не распространяющую горение. Такие требования удовлетворяют обычные провода ВВГ-НГ или NYM. Какими нормативами пользоваться? При противоречии между общим и специальным документом, специальный имеет преимущества. СП принадлежит к ним.
Да и ПУЭ о скрытой проводке в каркасном жилье ничего не говорит о физических лицах, не являющихся предпринимателями, которые делают проводку своими руками. Малоэтажные дома пока не требуется сдавать никаким надзорным органам, пожарникам. Следует больше изучать опыт Скандинавии, Америки, где таких ограничений нет в помине. А ведь у них надзор гораздо строже, наказания за нарушения больше, а пожаров по вине электропроводки меньше.
Чтобы избежать пожара от скрытой проводки, материалы должны быть качественными, а монтаж — грамотным
Причиной пожара в каркасном доме чаще всего становится безграмотная проводка. Покупаем только качественный кабель, а не дешевый, неизвестно кем и где сделанный. Ищем проводку, произведенную по ГОСТу, где возможна, хоть и не 100% гарантия качества. Кабели сомнительного происхождения могут иметь изоляцию из неизвестных материалов, которые только помогут гореть. Сечение проводов тоже часто занижают против заявленной, чтобы уменьшить себестоимость.
При трехфазной сети грамотно подходим к разбивке потребителей на группы, чтобы нагрузка на каждую фазу была равномерной. Если на отдельную фазу приходится 5 кВт при общей мощности трехфазки 15 кВт, стараемся, чтобы каждая фаза в обычном режиме потребляла не больше. Но все же иногда возможна перегрузка, утечка тока, короткое замыкание. От всех форс-мажорных ситуаций защитит надежная современная автоматика. Покупаем продукцию мировых брендов – Electric, Schneider, Legrand, Hager, ABB. Дешевые автоматы могут просто отказать.
Соединения монтируем качественно, не применяем скруток с изолентой, которые не обеспечивают надежного контакта. Все должно быть доступно, расположено в распаечных коробках. Современные способы позволяют соединить проводку надежно, чтобы гарантированно обезопасить себя от неприятностей. Статистика утверждает, что 99%, неполадок сети приходится на контактные разъемы.
Способы прокладки
Выполнить прокладку электропроводов в каркасном доме можно наружным (открытым) либо скрытым способом. Первый предполагает монтаж своими руками кабелей по стенам, а второй – внутри них. И в обоих случаях укладку придется делать с учетом конструктивных особенностей здания.
Наружная
Наружную проводку можно сделать четырьмя способами:
- Кабель с двойной изоляцией, зафиксированный на стенах с помощью клипс либо скоб.
- Витой провод на керамических изоляторах.
- Силовая линия в кабель-канале или пустотелом плинтусе.
- Электропровод в металлической либо пластиковой гофре (трубе).
Варианты проведения открытой проводки
Этот вариант дешевле и проще в самостоятельном исполнении. Потом такую внутреннюю электросеть в своем доме можно без особых проблем дополнять новыми линиями и розетками. Однако выглядит она не слишком эстетично и подвержена внешним повреждениям. Изоляцию открытого провода банально может перегрызть домашнее животное или мышь.
Открытая проводка это лучший вариант для каркасных домов
Скрытая в обшивке проводка
Скрытая электропроводка не видна, интерьер коттеджа получается более красивым. Однако стоит подобный вариант разводки дороже открытого. Плюс из-за особенностей конструкции деревянного каркасного дома сделана она может быть только путем прокладки в его стенах и межэтажных перекрытиях стальных либо медных труб. По строительным нормативам проводить электрические кабели в древесине или пенопласте без дополнительной защиты из негорючего металла нельзя категорически.

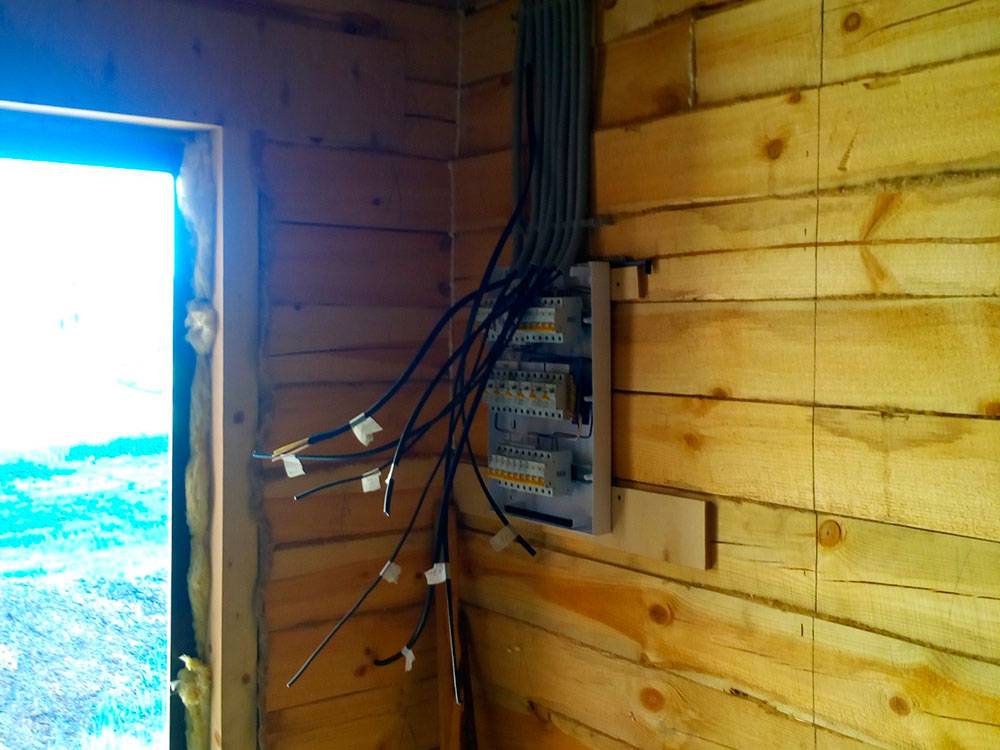

Разводка скрытым способом осуществляется еще на этапе строительства
Азбука работы: электропроводка в частном доме
В частном доме не обойтись без контуров, которые и питают электроприборы. Подходя ответственно к разработке схемы, сначала вам посоветуем продумать варианты с освещением, затем с установкой розеток (обязательно с учетом подключения бытовых приборов) и уж затем вы приблизитесь к отделочным работам. Каждый из установленных контуров идет с собственным автоматическим выключателем, а группа из контуров – с УЗО (это известное всем устройство защитного отключения). В свою очередь и выключатели и устройства контроля закольцовываются на специальном распределительном щите.
Как советуют опытные электрики, лучше заранее сделать большее количество контуров (можно на будущее «про запас»). Это еще и вдвойне удобно в том случае, если вам придется столкнуться с коротким замыканием – в других контурах проблем с электропотреблением не будет никаких. Так что для удобства и безопасности такое решение будет одним из самых предпочтительных.
Если у вас приборы будут достаточно большой мощности, например, электроплита, стиральная машина, холодильник, то вам понадобятся провода большого сечения, они подводятся отдельно. Напомним, что нагрузка на все без исключения контуры, отвечающие за питание трехфазного оборудования (на 380 В) в бытовых условиях дома не должна превышать показателей в 6 кВт, а те, что работают с приборами на 220 В – 2 кВт.
Советов мы можем дать вам множество, но основной и главный для всех времен и народов – не пренебрегать правилами вашей же безопасности! А это значит, что если надо сделать заземление, значит нужно его непременно провести! Если надо купить розетку определенного класса, отвечающего за безопасность во влажных помещениях (а желательно еще иметь и вентиляцию в ванной комнате), значит нужно ее приобрести и не жалеть потраченных денег. А теперь приводим основные тезисы работы с электропроводкой в частном доме.
- В случае, если вы решили установить электрический обогрев комнат, то вам понадобятся контуры, питающие радиаторы. При этом нагрузка на них не должна также превышать пограничных значений.
- Выбирая маршруты для проводки, нужно учитывать главное правило – нельзя укладывать по диагонали, а лишь по горизонтали и вертикали. Это касается не только стен, но и потолка, а также пола (мерьте хоть металлической линейкой, но обеспечьте).
- Схему имеющейся электропроводки лучше держать в наличии у себя дома – это позволит избежать повреждений кабеля при непредвиденном ремонте.
- В вертикальной плоскости обычно прокладывают проводку возле дверных проемов, а по горизонтали – на высоте полуметра над полом (это общепринятое правило).
- Проводку лучше всегда делать, чтобы она была с запасом, тогда при экстренной необходимости особых доработок не понадобится.
- Диаметр трубок для защиты кабеля выбирают, подсчитав необходимое количество одножильных проводов, собранных вместе.
- Диаметр с уже подсчитанным количеством одножильных проводов должен быть процентов на 20 больше, чем диаметр самого кабеля.
- Обеспечить безопасность в вашем доме можно при помощи гофротруб, которые, находясь под слоем штукатурки, значительно снижают шансы возникновения пожара.
- Специальные канавки под телевизионный или интернет-кабель также лучше сделать заранее во всех комнатах, даже если пока в них нет телевизора или компьютера.
- В ванной комнате нужно учитывать постоянную повышенную влажность, поэтому розетки должны быть определенного класса защиты и установлены в местах, где меньше вероятность попадания воды.
Варианты проводки в каркасном доме
После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:
- скрытый или внутренний;
- наружный или внешний.
Каждый из типов укладки имеет свои положительные и отрицательные стороны.
Вариант открытой проводки — как все сделать правильно
Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:
- с использование пожаробезопасных гофротруб;
- в каналах из ПВХ;
- с использованием открытого специального кабеля.
Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.
Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.
Вариант скрытой проводки – как все сделать правильно
При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.
Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.
При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.
Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.
Какую проводку выбрать: скрытую или наружную
Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.
Положительные стороны скрытой укладки кабеля:
- не портит внешний вид интерьера дома;
- защищена от случайного внешнего воздействия;
- не требует доработки и переустройства.
Отрицательные стороны скрытой электропроводки:
- финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
- затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
- невозможно внешним осмотром определить состояние заложенного электрического кабеля;
- вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.
Положительные стороны внешней прокладки проводов:
- осуществление доступной проверки состояния электрокабеля;
- простота ремонта или замены вышедших из строя деталей электроцепи;
- доступность монтажа новых ветвей электросети с дополнительными элементами.
Отрицательные стороны внешней прокладки проводов:
- существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
- осуществление особых требований по прокладке электропроводов.
Электропроводка и безопасность
Распространенной причиной пожаров в частном секторе является неисправность электропроводки. Допущенные ошибки при установке, некорректный расчет поперечного сечения жил, повреждение изоляции и отсутствие автоматических предохранителей приводят к воспламенению деревянной конструкции
При подборе кабелей следует обращать внимание на внешний защитный слой и покупать продукцию, выпущенную крупными производителями. Изолятор низкого качества разрушается от перепадов температуры и контакта с атмосферным воздухом, вызывая короткие замыкания
Нужно ли использовать гофру или металлорукав
Гофрированный пластиковый или металлический рукав облегчает процедуру крепления проводки на стенах и потолках комнат, но не защищает от повреждения изоляции кабеля шурупами или гвоздями. При использовании проводов с качественным поливинилхлоридным защитным слоем можно отказаться от применения рукавов и снизить себестоимость постройки дома. Каркас необходимо пропитать защитой от грызунов, способных повредить изоляцию. Следует учесть, что рукава не позволяют проложить дополнительный кабель из-за изгибов и плотной укладки проводки внутри трубки.
Проводка и пароизоляция: как тянуть провода в каркасном доме
При прокладке проводов в перегородках каркасного здания необходимо обеспечить герметичность изоляционной оболочки (как во внешних стенах, так и во внутренних). Допускается проведение кабелей в толще минерального или синтетического материала теплоизоляции, который дополнительно защищает проводку от случайных повреждений. При креплении жгутов поверх пароизоляционного слоя необходимо сверлить отверстия в обрешетке (используется для крепления внутренней обшивки), при монтаже увеличивается риск повреждения целлофановой пленки, уложенной поверх теплоизоляции.
Какая существует альтернатива металлическим трубам
Укладываться электропроводка может и в металлические рукава, но только с асбестовым внутренним покрытием или без него. Металлорукава с хлопчатобумажным уплотнением в качестве защиты для скрытой проводки к применению недопустимы.
Скрытый способ монтажа более трудоемок и затратен по используемым материалам, чем открытый. Чтобы уменьшить расходы, вместо металлических труб некоторые домостроители применяют гофрированные. Они дешевле и проще в монтаже, но и пожаробезопасность при их использовании значительно снижается. Поэтому решение в данном случае каждый принимает сам за себя.
В остальном последовательность обустройства проводки как у скрытого, так и у открытого способа будет одинаковая. Распределительные коробки, выключатели и розетки в каркасном доме должны быть установлены в металлические коробки
Рекомендуется особое внимание обратить на подбор автоматических предохранителей для каждой ветви разводки. Если предохранители не смогут сработать при большой перегрузке, то последствием может стать возгорание в доме. Выбор типа электропроводки и материала для нее – важный момент при строительстве каркасного дома, который может сильно повлиять на дальнейшую жизнь в нем, поэтому подойдите к решению вопроса разумно
Выбор типа электропроводки и материала для нее – важный момент при строительстве каркасного дома, который может сильно повлиять на дальнейшую жизнь в нем, поэтому подойдите к решению вопроса разумно.
Монтируем автоматический выключатель
Автоматический выключатель предназначен для обесточивания дома при коротком замыкании, но при максимальной нагрузке он не срабатывает. Если дом подключен к трехфазной сети, устанавливается трехполюсный выключатель-автомат. Если сеть однофазная — однополюсный, а если заведена фаза и ноль, то двухполюсный выключатель.
Если счетчик опломбирован, автоматический выключатель можно установить перед счетчиком или после него. Если счетчика нет, только после. Устройство защитного отключения, автоматический выключатель, вводной автомат и счетчик располагают в распределительном щитке с заземленным корпусом.
После этого провода можно протягивать по заранее составленной схеме. Ниже прикладываю схему электрики в деревянном доме своими руками, которой пользовался сам:
Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности
Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.
Нюансы монтажа скрытой проводки в деревянном доме
Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:
- коронка по дереву;
- дрель;
- крепежные скобы (клипсы) по размеру гофры;
- саморезы.
Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.
При скрытой проводке на деревянных стенах нет ни одного кабеля
Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия
Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.
Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.
В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.
При наружной проводки в деревянном доме можно использовать трубы ПВХ
Монтаж открытой проводки в деревянном доме – плюсы и минусы
Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.
Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

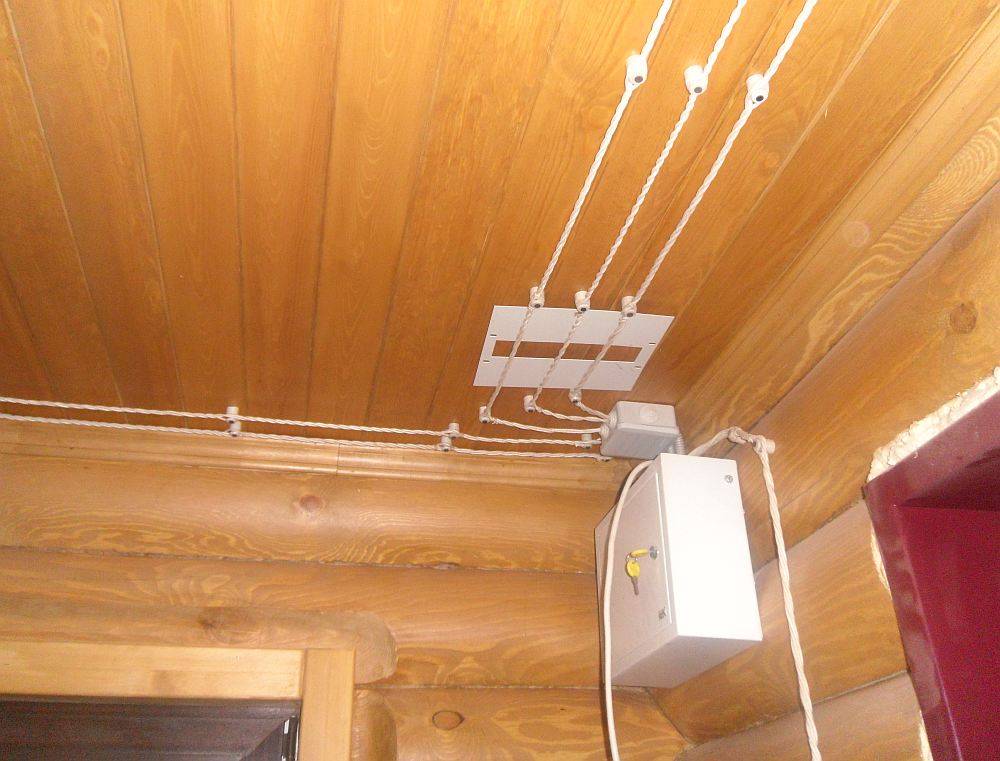

А это пример ретро проводки в деревянном доме
Монтаж ретро-проводки в деревянных домах – особенности работы
В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.
В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.
При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.
Расчет нагрузки по нормам
Корректное распределение нагрузки создает безопасную сеть. Распределительные коробки устанавливаются в расчете минимум одна на один этаж. Если на этаже будет создана сложная схема, то количество коробок увеличивается, что снизит нагрузку на систему в целом.
Нагрузка на сеть рассчитывается по формуле: разделить сумму мощности всех устройств на напряжение сети. Например, осветительные приборы (500 Вт), электрическая плита (400 Вт) и телевизор (250 Вт), а напряжение 220 Вт, что в общей сложности дает 1,15 кВт, нагрузка составит 5,2 А. Такую нагрузку сможет выдержать медный провод с сечением 0,5 кв. мм.
Составление схемы до монтажа
Сначала нужно рассчитать количество светильников и выключателей, к ним и розеток. Далее определите, где будут установлены мощные электроприборы, такие как бойлер, котёл, электроплита. Это позволит вам рассчитать длину кабеля и составить схему электрощита на даче.
Стоит отметить, что все электроустановки (объекты) построенные и реконструированные после 2003 года должны иметь заземление (указано в ряде пунктов, например, 1.1.1., 1.7.102-103., 7.1.13., глава 1.7., ГОСТ Р 50571.3-94 и т.д.). Это значит, что, если вы строите дачу сейчас – нужно составлять схему проводки с заземлением. Если же у вас старая дача и вы просто делаете ремонт – допустимо оставить схему без заземления, чего мы не рекомендуем.
Чтобы электропроводка была правильной и служила долго нужно не только правильно её проложить, но и правильно подобрать сечения жил и номиналы автоматов. Возникает вопрос: как подобрать сечение кабеля для дачи и собрать электрощит своими руками?
Нужно подобрать кабель под мощность нагрузки. Одно из распространённых правил: использовать провода и кабели сечением 2.5 кв. мм для розеток, а для освещения – 1.5 кв. мм. Для точного расчета воспользуйтесь калькулятором на нашем сайте . На освещение хватит автомата на 10А, а на розетки – 16А. Если говорить про УЗО, то его номинал ставят выше, чем автомата. Допустим автомат стоит на 16А, значит УЗО ставят на 25А. По току утечки УЗО выбирают в зависимости от назначения: для ванной лучше поставить на 10 мА, для защиты всей “мокрой группы” на 30 мА.
Теперь ознакомьтесь с подборкой типовых схем электрощитов для дач:
Схема простого щитка без заземления с однофазным вводом 220В:
Схема ввода 1 фазы с заземлением:
Схема с трёхфазным вводом 380/220В и заземлением:
Достоинства и недостатки
Достоинства скрытой проводки, созданной своими руками:
- незаметна для глаз;
- ограниченное количество кислорода повышает защиту от пожара;
- электрическая безопасность;
- высокий срок эксплуатации, около 40 лет, благодаря защите от внешней среды.
Недостатки скрытой проводки, созданной своими руками:
- ограниченный доступ препятствует ремонту;
- план-проект сети нужно сохранять, так как без него будет невозможно определить местонахождение проводки;
- сложность работ при установке;
- трудоемкость ремонтных работ;
- при монтаже необходимо использовать проводники с большим сечением.
Как выбрать кабель для каркасного дома
Для подключения постройки к электрической сети поселка применяют алюминиевый провод СИП со стальным несущим тросом. Для внутренней проводки каркасного дома используют медный кабель с дополнительной жилой для заземления. Для питания потребителей используют 1-фазный ток, но встречается оборудование с 3-фазным питанием (например, варочные панели), что следует учесть при подборе проводки. Сечение подбирают в зависимости от мощности потребителей, в таблице приведены средние значения параметра.
| Назначение | Сечение, мм² |
| Система освещения | до 1,5 |
| Розетки для стандартного оборудования | 2,5 |
| Разъемы для коммутации мощной бытовой техники (электрическая плита) | до 6 |
| Коммутация распределительного щитка | не менее 6 |
Для укладки внутри каркасных стен применяют проводку с изоляцией, не поддерживающей горение (например, плоский ВВГнг или круглый NYM). Ряд производителей использует дополнительные наполнители, снижающие риск оплавления изоляции.
Заземление и испытание электропроводки
Заземление можно выполнить самостоятельно. Для этого у дома размечается территория в виде равностороннего треугольника. В каждый угол вбивается стальной прут. Три точки соединяются стальными пластинами. Крепеж лучше производить не скручиванием, а сваркой. Металлическую конструкцию соединяют со щитом стальной проволокой. Лучшим вариантом была бы стальная пластина, но её сложно проложить по земле. Можно доверить эту работу профессионалам.
Важно! Возместить ущерб можно будет только, если система заземления установлена специализированной организацией. Работу можно считать выполненной только после проверки изоляции проводки
Замер сопротивления проводится, чтобы убедиться, что во время монтажа, проводка не была повреждена. Такие замеры рекомендуют делать каждые три года
Работу можно считать выполненной только после проверки изоляции проводки. Замер сопротивления проводится, чтобы убедиться, что во время монтажа, проводка не была повреждена. Такие замеры рекомендуют делать каждые три года.
Электропроводка, сделанная своими руками, прослужит долгое время, если будет выполнен ряд требований и соблюдены правил техники безопасности.
Наружная проводка
Наружный тип электропроводки очень просто сделать в каркасном доме самому
Важно лишь определиться, какой из вариантов вы будете реализовывать
Открытый кабель
Для этого типа проводки приобретают специальный жесткий кабель, который имеет двойную или тройную изоляцию из негорючих веществ. Для закрепления проводов к стенам используют особенные скобы. Также между кабелем и стеной предусматривают металлическую или асбестовую подложку, ширина которой должна быть на 2 см больше, чем у кабеля.
Такой способ проводки электричества считается самым дешевым и надежным, но декоративность у него очень низкая. Особенно это ощущается при одновременном расположении рядом нескольких проводов. Но если сделать ретро-дизайн интерьера или выбрать стиль лофт, недостаток превратится достоинство.
Электротехнические трубы
Если выбрана наружная прокладка проводов, можно их размещать не только открытым способом, но и спрятать в электротехнические трубы из гофры. Для их изготовления используют особые негорючие материалы, которые стойко выдерживают температуру.
В одну трубу можно завести несколько проводов, а закрепляют всю конструкцию к стене специальными клипсами. Благодаря этому проводка не занимает много места и становится более безопасной. Она не повреждается при эксплуатации. Но у трубы менее приятный внешний вид. К тому же, на ней будет скапливаться много пыли, грязи.

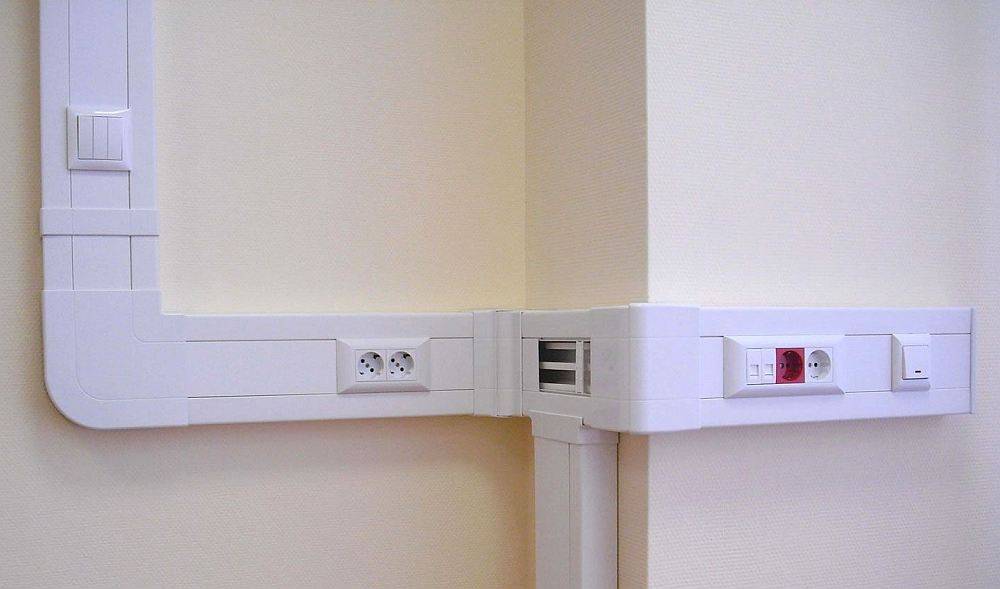

Кабель-каналы
Этот защитный элемент имеет более приятный внешний вид, чем гофрированные трубы. Сегодня производители делают эти элементы разноцветными, чтобы можно было их сочетать с разными вариантами интерьера. Но кабель-каналы идеально ровные, поэтому делают заметной кривизну кривизна стен и потолка в доме. Однако каркасных домах кривые стены встречаются крайне редко, поэтому указанный недостаток для подобных конструкций несущественен.
Выглядят кабель-каналы как короба из пластика. Их закрепляют в стене или на потолке на клей либо закручивают на саморезы. Чтобы эти короба были надежными и защищали проводку от огня, для их производства применяют пластик, выдерживающий пламя и высокую температуру.
Можно приобрести кабель-канал различной ширины, в зависимости от надобности. Сначала укладывают проводники в пластиковые каналы, а затем закрывают их крышками с фиксаторами.
Существенный недостаток кабель-каналов в том, что при возможной усадке каркасного дома они начинают трескаться. Тогда приходится переделывать проводку и менять ее основные элементы. Но преимущество в том, что это один из самых дешевых способов, а собирается электропроводка очень быстро и просто.
