Промывка и опрессовка системы отопления: подробная инструкция

Кто совершает операции

Ответственность разработки ОС поручена на службы, применяющие помещения. Жилые строения обеспечивают сотрудники коммунальных хозяйств руководящих инстанций. В управленческих, промышленных строениях аналогичная деятельность проводится обслуживающим аппаратом.

В зависимости от регламентов безопасности и положения специализированного подхода, направляться, в случае надобности по работам лучше к аккредитованному аппарату. Специализированные опрессовщики имеют нужные умения и методики. Помимо всего прочего у них имеется профессиональное оборудование и вероятность беспрекословно и произвольно действовать на теплоузле.

Допустимое испытательное давление при опрессовке водяного отопления

Многих застройщиков интересует, под каким давлением нужно выполнять проверку отопительной системы. В соответствии с требованиями СНиП, представленными выше, при опрессовке допускается давление выше рабочего в 1,5 раза, но быть меньше 0,6 МПа не должно.

В частных домах, оборудованных автономным отоплением, оно не поднимается выше 2 атмосфер, да и настраивается искусственно: если появляется избыточное давление, то сразу включается сбросной клапан. Тогда как в общественных и многоквартирных строениях рабочее давление намного больше этих значений: пятиэтажные сооружения — около 3—6 атмосфер, а высокие здания — примерно 7—10.

Разновидности и принцип работы насосов для опрессовки системы отопления

Виды

Классификация опрессовочных приборов представлена такими основными типами, как:

  • насос с ручным приводом;
  • электрический насос.

Насос с ручным приводом является полностью механическим устройством. Большим плюсом такого прибора является его низкая стоимость, а также простота в эксплуатации и не привередливость. Обычно механические устройства имеют в составе сразу все необходимые комплектующие – шланги, манометр и бак. Из отрицательных сторон стоит отметить невысокий уровень производительности. При самостоятельном применении данного прибора придется прилагать большие усилия, чтобы выполнить качественно работы по проверке системы.

Исходя из описания насоса с ручным приводом, можно выделить такие положительные стороны:

  • низкая стоимость;
  • простота в использовании;
  • высокая мобильность;
  • не требует источников питания.

Устройства с электрическим приводом хоть стоят дороже и являются более громоздкими, но усилия для их применения сведены к минимуму. Такой гидравлический насос может обеспечить в системе практически любой уровень давления. Во многих случаях данными электрическими устройствами пользуются профессионалы, когда работы по опрессовке необходимо проводить часто и на больших объектах. Электрические приборы позволяют проверить отопительное оборудование, санитарные нормы технических устройств, охладительные и пневматические устройства.

К минусам такого оборудования относится высокая стоимость, хотя плюсов намного больше:

  • полная автоматизация;
  • возможность использования на больших объектах;
  • экономия времени и собственных сил;
  • высокий уровень производительности.

Как правильно выбрать?

Выбирая насос для опрессовки, следует учитывать такие два основных фактора, как:

  • емкость отопительной системы, в которой будет использован насос;
  • как часто будет проводиться опрессовка.

Если проверка системы будет проходить в небольшом жилом помещении и частота проверок будет редкой, то вовсе не обязательно тратиться на электрический насос. В данном случае вполне сгодится и ручной насос. Но если проверка подразумевает опрессовку системы в большом помещении, то мощности ручного устройства может не хватить, поэтому целесообразно приобрести электрический компрессионный насос. Довольно много положительных отзывов получают модели не с пластиковым корпусом, а с железным, чаще всего из стали. А также во многих устройствах присутствует специальный клапан, который не допускает высокого давления в системе при проведении работ. Этот аспект также необходимо учесть при выборе насоса.

Подключение

Перед тем как осуществлять работы по проверке системы, а также подключение насосной станции к ней, рекомендуется внимательно ознакомиться со схемой подключения, принять во внимание конструкцию самой отопительной системы. Вначале систему необходимо заполнить водой температурой выше 5 градусов. Затем при помощи шланга к ней подключается опрессовочное устройство

Обычно используется соединение с резьбой. Ни в коем случае нельзя устранять дефекты в системе с работающим опрессовщиком. А также в целях безопасности не рекомендуется устанавливать слишком высокое давление, что может негативно сказаться на отопительной системе и привести к ее поломке

Затем при помощи шланга к ней подключается опрессовочное устройство. Обычно используется соединение с резьбой. Ни в коем случае нельзя устранять дефекты в системе с работающим опрессовщиком. А также в целях безопасности не рекомендуется устанавливать слишком высокое давление, что может негативно сказаться на отопительной системе и привести к ее поломке.

Модели

Современные производители предлагают широкое разнообразие моделей насосов для опрессовки.

Среди самых известных можно выделить несколько вариантов.

  • НИР-25. Данная модель опрессовочного компрессионного насоса предназначается для проведения опрессовки и гидроиспытаний отопительных систем. Такое устройство имеет ручной привод и его рекомендуется использовать для работ с небольшими объектами. Насос компактен и имеет небольшой вес. Данное устройство прекрасно подойдет для личного пользования при проведении испытаний в частном доме.
  • Компакт-50. Эта модель итальянского производства. Ее плюсы заключены в самом названии – она имеет небольшие габариты и маленький вес. Данный насос имеет в комплектации бак объемом до 12 литров, шланги и манометр.
  • УГИ-1. Еще одна из самых часто используемых моделей опрессовочных насосов. Такое устройство позволяет провести качественные испытания отопительной системы и подходит для выполнения разных задач. УГИ-1 имеет в комплектации бак объемом 20 литров.

Описание процесса — что это такое

Под опрессовкой следует понимать процесс проверки работоспособности оборудования или трубопровода путем нагнетания воды или воздуха под высоким давлением. Другими словами система проверяется на прочность и плотность способом неразрушающего контроля. Идея опрессовки заключается в следующем: отсутствие протечек при повышенном давлении рабочей среды гарантирует бесперебойную работу системы в нормальном режиме.

Очень важно понимать, что опрессовка здания подразумевает комплексное выполнение следующих действий:

  • Испытание трубопроводов с одновременной промывкой системы.
  • Ремонт или замена некоторых элементов.
  • Обновление изоляции.

В частном секторе опрессовка выполняется в системах отопления, водоснабжения и канализации, а также в контуре ГВС.

Гидравлические испытания проводятся со следующей целью:

  • Проверить на прочность корпуса и стенки трубных участков, радиаторов и теплообменников, а также запорной арматуры.
  • Определить степень герметичности соединения различных узлов системы.
  • Проверить работоспособность разных кранов и датчиков.

В процессе эксплуатации трубы подвергаются воздействию коррозии и механическим повреждениям, не исключено наличие заводского брака. Все это приводит к появлению слабых участков, включая места обвязки котлов и арматуры, сборные фитинги и места соединений. В результате воздействия высоких температур и гидравлических ударов на слабых участках появляются протечки, которые помогает выявить опрессовка котла и опрессовка батарей.

Оборудование и периодичность испытаний

Опрессовка централизованных систем проводится персоналом с использованием штатных средств, потому о ней говорить вряд ли стоит. А вот о том, чем испытывают частное отопление и водоснабжение, наверняка знают не все. Это специальные насосы. Есть они двух типов — ручные и электрические (автоматические). Ручные опрессовочные насосы автономны, давление нагнетается при помощи рычага, контролируют созданное давление по встроенному в прибор манометру. Подобные насосы можно применять для небольших систем — качать достаточно сложно.

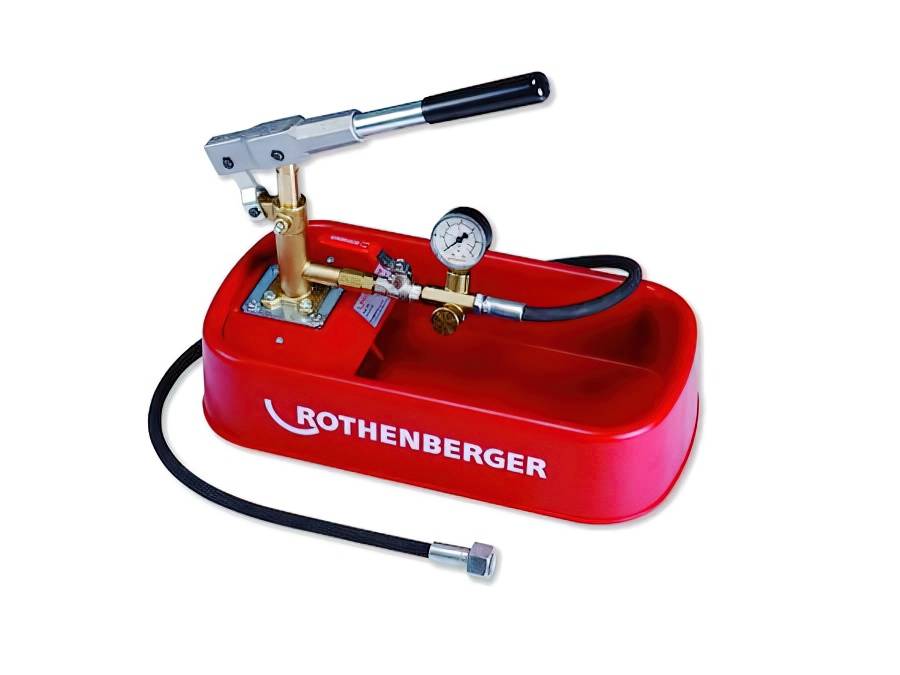

Ручной опрессововчный аппарат

Электрические насосы для опрессовки — более сложное и дорогостоящее оборудование. В них обычно заложена возможность создавать определенное давление. Его задает оператор, а «нагоняется» оно автоматически. Подобное оборудование покупают фирмы, занимающиеся опрессовкой профессионально.

Согласно СНиПу гидравлическое испытание систем отопления должно проводиться ежегодно, перед началом отопительного сезона. Это относится и к частным домам тоже, но данную норму мало кто выполняет. Проверяют в лучшем случае, раз в 5-7 лет. Если вы не собираетесь тестировать свое отопление ежегодно, то смысла покупать опрессовочный аппарат нет. Самый дешевый ручной стоит порядка 150$, а хороший — от 250$. В принципе, можно взять его на прокат (обычно есть в фирмах, торгующих составляющими для систем отопления или в конторах по прокату стойинвентаря). Сумма выйдет небольшая — нужен вам прибор на несколько часов. Так что это — неплохой выход.

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

  • Если система была в эксплуатации, сливается теплоноситель.
  • К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
  • В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

  • Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
  • Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
  • Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
  • Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудованияИспыательное давлениеДлительность испытанияРазрешенное падение давления
Элеваторные узлы, водонагреватели1 МПа(10 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами 0,6 МПа (6 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами 1 МПа (10 кгс/см2)15 минут0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)10 минут0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)30 минут0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку. Но испытание продолжают еще 2 часа

И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

  • Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
  • Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

Технология и последовательность промывки металлопластиковых труб

Когда близится отопительный сезон, необходимо проверить систему на герметичность

Особое внимание следует уделить трубопроводу и фитингам. Перед тем, как проводить опрессовку и промывку труб, необходимо отключить котел, слить воду или антифриз. При этом необходимо контролировать рабочее давление во избежание разрыва коммуникации

При этом необходимо контролировать рабочее давление во избежание разрыва коммуникации.

В процессе проведения тестовых работ необходимо учитывать:

  • Особенности труб (материал, диаметр);
  • Виды запорной арматуры;
  • Тип разводки.

Пресс фитинги для металлопластиковых труб

Опрессовка металлопластиковых труб проводится для определения утечки либо дефектов в системе. Данная работа проводится при монтаже либо аварийной замене деталей и включает в себя такие задачи:

  • Подготовка работы;
  • Опрессовка;
  • Промывка;
  • Оформление необходимой документации о выполнении работ.

Опрессовка металлопластиковых труб проводится с помощью специальных инструментов — фитингов. Существует два способа соединения металлопластиковых труб:

  • Обжимной;
  • Пресс-фитинг.

Обжимной метод является простым в монтаже, но не слишком прочным. Для надежной и долговечной службы коммуникаций используется пресс инструмент для металлопластиковых труб, основным элементом которого является гидравлический насос. Существуют такие виды пресс инструмента:

  • Ручной;
  • Электрический.

Ручной и электрический пресс для опрессовки

Ручной инструмент применяется при выполнении работы на небольших участках, а электрический, в свою очередь, при больших объемах работы. При правильном проведении работ по монтажу срок службы металлопластиковых коммуникаций составляет более 50 лет.

Своевременная промывка является крайне важным мероприятием. Такие профилактические меры необходимо проводить для предотвращения различных неприятностей в виде протечки радиаторов либо разрыва трубопровода. Ведь от бесперебойной работы отопления зависит жизнедеятельность людей в холодное время года.

Что такое промывка и опрессовка

Промывка и опрессовка систем отопления проводится в тех случаях, когда слой отложений в трубах становится слишком большим, для того, чтобы они могли продолжать функционировать. В качестве профилактики такие мероприятия проводятся редко, так как это удовольствие достаточно трудоемкое и дорогостоящее. Для гидропневматической промывки используются растворы кислот, которые выводят налет со стенок трубопровода наружу. Частички металла цепляются на внутренние стенки труб, тем самым уменьшая их диаметр. Это приводит к:

  • повышению давления;
  • увеличению скорости теплоносителя;
  • уменьшению КПД;
  • повышению расходов.

Что такое опрессовка системы отопления – это обыкновенное тестирование, по итогам которого можно сказать, безопасно ли пользоваться таким оборудованием или нет, а также выдерживает ли оно нужные нагрузки. Ведь никто не хочет стать жертвой разгерметизации контура и оказаться пациентом ожогового отделения. Опрессовка системы отопления проводится согласно СНиПам. Она является обязательной процедурой. После нее выдается документ, подтверждающий техническую исправность контура. Вот основные случаи, когда проводится опрессовка системы отопления:

  • при сборке нового контура и сдачи его в эксплуатацию;
  • после проведенных ремонтных работ;
  • профилактические проверки;
  • после чистки труб кислотными растворами.

Опрессовка системы отопления, проводится согласно СНиП № 41–01-2003 и № 3.05.01–85, а также правилам технической эксплуатации тепловых энергоустановок.

Из этих правил известно, что такое действие, как опрессовка системы отопления осуществляется либо воздухом, либо жидкостью. Второй метод называется гидравлическим, а первый – манометрическим, он же пневматический, он же пузырьковый. Правила опрессовки системы отопления гласят о том, что испытания водой могут проводиться, только если температура в помещении будет выше пяти градусов. В противном случае есть риск того, что вода в трубах замерзнет. Опрессовка системы отопления воздухом снимает эту проблему, она проводится в холодное время года. На практике гидравлическая опрессовка системы отопления применяется чаще, так как все стараются выполнить необходимые плановые работы до наступления отопительного сезона. Зимой выполняется только устранение аварий, если таковы возникли.

Приступать к опрессовке отопительной системы можно лишь тогда, когда от контура отсечены котел и расширительный бачок, в противном случае они выйдут из строя. Как производится опрессовка системы отопления:

  • спускается вся жидкость из контура;
  • затем в него заливается холодная вода;
  • по мере заполнения спускается лишний воздух из контура;
  • после того как набралась вода, к контуру подводится нагнетатель давления;
  • как происходит опрессовка системы отопления– постепенно увеличивается количество атмосфер. При этом максимальное испытательное давление не должно быть выше, чем предел прочности разных элементов контура;
  • оставляется высокое давление на некоторое время и проводится осмотр всех соединений. Нужно смотреть не только на резьбовые соединения, а и на места где спаяны части контура.

Опрессовка системы отопления воздухом проводится еще проще. Просто слить весь теплоноситель, закрыть все выходы в контуре и нагнать туда воздуха. Но таким образом, сложнее определить неисправность. Например, если в трубах есть жидкость, то при высоком давлении она будет сочиться через возможную щель. Ее легко определить визуально. А вот если жидкости в тубах нет, соответственно, и выходить кроме воздуха нечему. При этом может быть слышен свист.

А если его неслышно, при этом стрелка манометра свидетельствует об утечке, то все соединения промазываются мыльным раствором. Для того чтобы было проще, можно проверять не всю систему целиком, а разделив ее на сегменты. В таком случае легче проводить опрессовку труб отопления и определять возможные места разгерметизации.

Способы промывки

Перед тем, как промыть систему отопления в частном доме своими руками, потребуется изучить методы и выбрать лучший в конкретной ситуации. Есть пять вариантов промывки:

  • химическая;
  • дисперсная;
  • гидродинамическая;
  • пневмоимпульсная;
  • гидропневматическая.

При выборе важно учесть преимущества, недостатки и ограничения каждого из перечисленных способов

Химическая промывка

Технология достаточно проста и эффективна. Также ее отличает доступность и низкие финансовые затраты. Но стоит учесть, если в доме установлены алюминиевые элементы отопления, использовать химические реагенты запрещается. Если система и продолжит функционировать после такого испытания, то срок ее службы сильно сократится.

Еще один важный момент: слив реагентов из батарей. Государственные стандарты и правила запрещают утилизировать такие отходы в канализацию. Чтобы соблюсти требования, необходимо купить специальный состав для нейтрализации химических компонентов.

Порядок действий при промывке системы отопления в частном доме своими руками выглядит следующим образом:

  1. подбор состава в зависимости от особенностей отопления;
  2. приготовление раствора в строгом соответствии с инструкцией;
  3. заполнение системы отопления химическим веществом с помощью насоса;
  4. прочистка в течение 2—3 часов (период воздействия может меняться в зависимости от типа и сложности загрязнений);
  5. удаление раствора из труб, промывка системы отопления  под напором;
  6. заполнение системы теплоносителем.

Дисперсная промывка

Метод очень похож на первый. Но для проведения работ используют более современные составы. В этом случае смесь для промывки действует только на загрязнения, не вступая в контакт с материалом труб.

Таким способом промывают батареи из любых материалов. Работы можно выполнять независимо от времени года, но желательно сделать это до начала отопительного сезона. Зимой потребуется специальная техника, которая замкнет систему отопления.

Гидродинамическая промывка

Первые две технологии не всегда могут эффективно справиться с загрязнениями чугунных батарей. Кроме того, их нельзя назвать полностью безопасными для человека и окружающей среды. Гидродинамическая очистка не приносит никакого вреда экологии и позволяет полностью устранить проблемы чугунной системы.

Из недостатков метода нужно выделить его стоимость. Здесь не обойтись без профессионального оборудования, которое обеспечит высокое давление струи воды. Чаще всего так очищают трубы профессионалы. Предварительно в систему загоняют вещество, которое размягчает отложения.

Принцип заключается в снятии налета потоком воды. Сначала теплоноситель сбрасывается из труб, а после подается обратно под высоким давлением. Отслоившиеся загрязнения выводятся при повторном сливе.

Пневмоимпульсная промывка

Для такой очистки потребуется специальный прибор, который создает импульсную волну в трубах, снимающую отложения на внутренних стенках. При этом давление в системе повышается. Вариант подойдет для любых труб, он не повреждает материал батарей. Работы разрешается проводить в любое время, даже в отопительный период.

Гидропневматическая промывка

Еще один метод с использованием специального оборудования. Установка нагнетает в трубы сжатый воздух, который смешивается с водой и взрыхляет все ненужности на стенках. Существует две технологии использования воздуха под высоким давлением:

  • Промывка с открытым спускным патрубком. Воздух нагнетается до тех пор, пока из системы не начнет сливаться чистая вода.
  • Воздух нагнетается в систему с закрытым спускным патрубком в течение 10 минут. После этого производится слив отработанной жидкости.

Механическая чистка

Промывку отопления своими руками можно выполнить и без использования специального оборудования и реагентов. Для этого из радиатора сливают теплоноситель, снимают батарею и промывают ее в ванной комнате с помощью душевого шланга. Напор воды при этом должен быть максимально возможным. Для большого слоя отложений используют металлические приспособления для чистки.

Перед сборкой системы тем же методом промывают трубы, очищают резьбовые соединения от ржавчины.

Промывка отдельного радиатора

Такой метод используют строго до начала отопительного сезона. Потребуется кран для промывки и штуцер с подходящей резьбой, резиновый шланг. Работу выполняют в таком порядке:

  1. подключают кран;
  2. присоединяют к нему штуцер и шланг;
  3. свободный конец шланга опускают в унитаз;
  4. открывают кран, придерживая шланг, промывают в течение получаса.
