Как сделать прокладку коммуникаций каркасного дома своими руками: пошаговая инструкция – Обзор

Способы прокладки

Выполнить прокладку электропроводов в каркасном доме можно наружным (открытым) либо скрытым способом. Первый предполагает монтаж своими руками кабелей по стенам, а второй – внутри них. И в обоих случаях укладку придется делать с учетом конструктивных особенностей здания.

Наружная

Наружную проводку можно сделать четырьмя способами:

1. Кабель с двойной изоляцией, зафиксированный на стенах с помощью клипс либо скоб.
2. Витой провод на керамических изоляторах.
3. Силовая линия в кабель-канале или пустотелом плинтусе.
4. Электропровод в металлической либо пластиковой гофре (трубе).

Варианты проведения открытой проводки

Этот вариант дешевле и проще в самостоятельном исполнении. Потом такую внутреннюю электросеть в своем доме можно без особых проблем дополнять новыми линиями и розетками. Однако выглядит она не слишком эстетично и подвержена внешним повреждениям. Изоляцию открытого провода банально может перегрызть домашнее животное или мышь.

Открытая проводка это лучший вариант для каркасных домов

Скрытая в обшивке проводка

Скрытая электропроводка не видна, интерьер коттеджа получается более красивым. Однако стоит подобный вариант разводки дороже открытого. Плюс из-за особенностей конструкции деревянного каркасного дома сделана она может быть только путем прокладки в его стенах и межэтажных перекрытиях стальных либо медных труб. По строительным нормативам проводить электрические кабели в древесине или пенопласте без дополнительной защиты из негорючего металла нельзя категорически.

Разводка скрытым способом осуществляется еще на этапе строительства

Шаг № 7 Стропильная система каркасного дома

Конструкцию крыши для каркасного дома можно выбрать любой, но мы рассмотрим более простой и бюджетный вариант — двухскатной.

Сечение стропил выбирается с учетом следующих параметров:

• Длины стропильных ног и шага их установки
• Уклона кровли (чем он меньше, тем меньше нагрузка на поверхность, чем он больше тем больше ветровые нагрузки. Оптимальным считается наклон кровли 30-35 градусов)
• Нагрузки (снеговые, ветровые и пр.), которые установлены в нормативных документах для каждого региона страны
• Вида материала, которым будет покрываться кровля, а также его веса и размера

Выбрать сечение можно двумя способами: обратиться к строительным таблицам или провести самостоятельный расчет.

Для начала надо изготовить шаблон стропильных ног. Делается это так:

Крепление стропильных ног к коньку

• Берут две доски и соединяют их внахлест под углом 90 градусов, фиксируя гвоздем в верхней точке
• Шаблон поднимают наверх и устанавливают края досок на мауерлаты
• Регулируя расположение досок, находят нужный скат. При этом их края должны на 40-60 сантиметров выходить за уровень стен, чтобы в будущем проще устроить систему водостока. Если длины досок не хватает, можно сшить по две на земле
• Когда необходимый уклон скатов получен, надо между стропильными ногами прибить поперечную перекладину, тем самым зафиксировав угол. В это же время нужно обозначить карандашом линию среза стропил, если они будут фиксироваться встык и срезы под прямым углом в местах присоединения ног к мауерлатам
• Все расчеты должны быть сняты с максимальной точностью

Стропильная система (Лари Хон)

После того, как шаблон приготовлен, по нему надо собрать две пары стропил, которые будут монтироваться по краям. При необходимости ноги наращиваются. Состыковывать их можно вполдерева толстыми болтами или шпильками, что безопасней, или при помощи двух гвоздей, вбитых под разным углом. Между двумя ногами одного стропила надо установить поперечину. После делаются запилы в стропильных ногах в местах примыкания к мауэрлату.

Крепление стропил к мауэрлату

Так же можно изготовить так называемые фермы на гвоздевых пластинах, которые позволят обойтись без центральной стены, но как и всегда все требует расчетов.

Чертеж стропильной фермы

Следующий шаг – подъем стропил на крышу и их фиксация на мауэрлатах (балках), как показано на картинке.

Когда две пары боковых стропил установлены, между ними надо натянуть веревку. Она служит маяком, по которому проверяется уровень. Далее между стропилами измеряется расстояние и делится на 60 или 80, в зависимости от шага, с которым будет вестись монтаж.

После проведения расчетов на земле собирается нужное количество стропил. Затем они поднимаются наверх, и устанавливаются с выбранным шагом по всему периметру. Между стропильными фермами прибивается по две доски для фиксации.

После сборки каркаса дома следует покрыть крышу, либо соорудить временную кровлю из тента или банеров.

Готовый силовой каркас дома с крышей

На этом каркас Вашего дома готов. Силовой каркас дома в 100кв. м. под силу собрать одному человеку (не рекомендуется) за летней период работая по выходным и вечерам. А весь дом можно построить и за меньший срок имея пару помощников.

Преимущества и недостатки каркасного дома

Перед тем как сделать каркасный дом своими руками, стоит рассмотреть его положительные и отрицательные качества. К плюсам каркасных построек причисляют следующее:

1. Строительство каркасного сооружения с учетом возведения фундамента и отделочных работ обойдется дешевле, чем использование традиционной технологии с применением железобетона, кирпича или пеноблоков.
2. Домик среднего размера три человека смогут построить за три месяца. На отделочные работы уйдет еще около 1,5-2 месяцев. В работе не понадобится тяжелая строительная техника, отсутствуют мокрые циклы работ.
3. Постройка не требует регулярного ухода и обработки специальными средствами, как дом из клееного бруса либо оцилиндрованного бревна. Также она не подвержена усадке, как другие сооружения из древесных материалов.
4. Перекрытия и стены каркасного дома благодаря наличию тепло- и звукоизоляции не пропускают в дом посторонние звуки и надежно защищают от теплопотерь. Есть простой доступ к содержимому стены, толщина которых небольшая. Перед финишной отделкой стеновая поверхность не требует оштукатуривания, дополнительного выравнивания и изготовления каркаса. То же самое касается и пола каркасного дома.
5. Внутри пустотелых стен удобно прокладывать инженерные коммуникации.
6. Поскольку все конструкции из древесины имеют малый вес, можно использовать облегченный фундамент, что позволит ускорить строительство и сэкономить на материалах.
7. Данную технологию строительства ценят за экологичность. Кроме деревянного каркаса для утепления постройки используют минеральную и базальтовую вату, а в качестве обшивки стен – ОСП и ГКЛ.
8. Каркасно-щитовой дом пользуется большой популярностью в Японии и других сейсмоопасных регионах, потому что выстоит даже при землетрясении в 9 баллов.
9. Канадская и финская технологии возведения домов удобны и тем, что строительство разрешено проводить при низких температурах в зимнее время.
10. Постройку несложно разобрать, перевезти в другое место и собрать заново.

Недостатка всего два:

• Для возведения недостаточно только знания поэтапного строительства. Нужен качественно сделанный проект с разработкой всех узлов и учетом нюансов креплений.
• Если строить не одноэтажный дом, а постройку с двумя и более этажами, то стоит помнить, что при хождении по перекрытиям слышен гул и вибрации. Тепло- и звукоизоляция полностью не решает проблему.

Ввод кабеля в дом

Прежде чем по проводам внутри дома пойдёт ток, домовую электросеть необходимо подключить к сети поставщика электроэнергии. Ввод электрики в дом может осуществляться одним из двух способов:

• Надземным;
• Подземным.

Выбор одного из них зависит от расположения дома и бюджета строительства.

Подземный способ подсоединения внешней электросети считается более эстетичным и безопасным. В то же время, и стоит он дороже. Траншея, которая ведёт к дому, должна быть правильно обустроена, защищена от грунтовых вод и сдвигов земли. Обычно и требуемая длина кабеля больше.

Надземный или воздушный способ существенно дешевле. Но такой провод может, например, порваться от сильного ветра. Стоимость работ может вырасти, если расстояние от источника электроэнергии до дома превышает полкилометра — придётся устанавливать дополнительные опоры. Существуют различные ограничения относительно взаимного расположения электрических проводов и пешеходных дорог.

Независимо от выбранного способа ввода тока в дом, требования к самой проводке, по которой он будет подаваться, — одинаковы. Его жильность строго зависит от мощности передаваемой энергии. Если она стандартная и не превышает 220 В с однофазным подключением, кабель должен быть трёхжильным. Пятижильный необходим тогда, когда к каркасному дому подводят популярное нынче трёхфазное подключение, мощностью 380 В.

Первым делом, вводный провод подключают к счётчику. Его вешают с внешней стены дома, в доступном для контролёра месте, защищая герметичным коробом. Непосредственно от счётчика кабель заводят в строение. Для этого в стене сверлят дырку, а проводку размещают в гофрированном рукаве. В двухэтажных домах вводный провод протягивают по межэтажным перекрытиям. После того, как он заведён в дом, его подключают к внутридомовому распределительному щитку.

Между счётчиком и заводкой в дом должен находиться автоматический включатель, защищающий электросети в случае, если произойдёт повреждение с внешней стороны строения.

Основные проблемы монтажа канализации

Не так сложно сделать внутреннюю часть канализации в здании, как оборудовать эту коммуникацию снаружи. А ведь канализационная система должна быть безупречна как внутри, так и вне дома.

Если дом стоит в районе, где есть возможность подключиться к общей магистральной сети центральной канализации, проблема утилизации биологических отходов решается проще. Но если приходится делать автономную систему, задача значительно усложняется, ведь тогда за ее жизнеобеспечением должен следить исключительно хозяин дома.

В большинстве случаев канализационную систему частного дома подключают к септику, а он может быть нескольких видов. Но есть ситуации, когда канализация в каркасном доме не может заканчиваться септической ямой, и приходится использовать иные сооружения.

Какая существует альтернатива металлическим трубам

Укладываться электропроводка может и в металлические рукава, но только с асбестовым внутренним покрытием или без него. Металлорукава с хлопчатобумажным уплотнением в качестве защиты для скрытой проводки к применению недопустимы.

Скрытый способ монтажа более трудоемок и затратен по используемым материалам, чем открытый. Чтобы уменьшить расходы, вместо металлических труб некоторые домостроители применяют гофрированные. Они дешевле и проще в монтаже, но и пожаробезопасность при их использовании значительно снижается. Поэтому решение в данном случае каждый принимает сам за себя.

В остальном последовательность обустройства проводки как у скрытого, так и у открытого способа будет одинаковая. Распределительные коробки, выключатели и розетки в каркасном доме должны быть установлены в металлические коробки

Рекомендуется особое внимание обратить на подбор автоматических предохранителей для каждой ветви разводки. Если предохранители не смогут сработать при большой перегрузке, то последствием может стать возгорание в доме. Выбор типа электропроводки и материала для нее – важный момент при строительстве каркасного дома, который может сильно повлиять на дальнейшую жизнь в нем, поэтому подойдите к решению вопроса разумно

Выбор типа электропроводки и материала для нее – важный момент при строительстве каркасного дома, который может сильно повлиять на дальнейшую жизнь в нем, поэтому подойдите к решению вопроса разумно.

Технология строительства каркасного дома поэтапно

Для изготовления каркаса дома может использоваться как деревянный брус, так и металлические профили. Но при этом необходимо учитывать следующие факты. Например, стоимость деревянного материала ниже, даже при условии, что приобретать следует обработанный брус с влажностью не выше 12%, так как в ином случае, конструкция вследствие усадки, может перекоситься.

С металлом работать легче, кроме того, этот материал обладает большой несущей способностью. Но настоящей проблемой становиться заделка соединений, в которых есть опасность формирования мостиков холода, что, естественно, снизит комфортность проживания и увеличит эксплуатационные расходы.

Вообще, вопросы теплоизоляции являются основными при данном виде строительства. Достойным вариантом является утепление каркасного дома минеральной ватой – материалом, обладающим низкой теплопроводностью, высокими эксплуатационными характеристиками и долговечностью.

Также преимуществом выбора минеральной ваты можно считать большой выбор изделий для изоляции разных конструктивных элементов дома, с учетом их особенностей.

Для обшивки каркаса самым подходящим материалом является плита OSB. Но можно использовать многослойную фанеру и даже ДСП, хотя эти материалы в настоящее время используются редко, так как их эксплуатационные характеристики уступают ОСБ (ориентировано-стружечной плите).

Важно правильно подготовить брус и материал для обшивки стен и обработать его специальными антисептическими средствами. Это необходимо не только для борьбы с микроорганизмами, но и с мелкими грызунами, которые могут стать настоящей бедой для такого дома

Это необходимо не только для борьбы с микроорганизмами, но и с мелкими грызунами, которые могут стать настоящей бедой для такого дома.

Исходя из этих критериев, следует подходить и к выбору материалов для теплоизоляции – они не должны быть привлекательными для представителей фауны, этот подход важен и в том случае, если проводиться утепление пола в каркасном доме на сваях, даже несмотря на то, что он не имеет прямого сопряжения с землей.

Монтаж коммуникаций

Нужно учитывать еще при проектировании дома, так как это имеет особо важное значение. Качественно, быстро и недорого – это лучшее сочетание, которое реально воплотить в постройке каркасного дома

Они имеют огромный плюс в своей сумме, благодаря этому не требуется заливать широкий и высокий фундамент

Качественно, быстро и недорого – это лучшее сочетание, которое реально воплотить в постройке каркасного дома. Они имеют огромный плюс в своей сумме, благодаря этому не требуется заливать широкий и высокий фундамент.

Вначале строят каркас, который облицовывают снаружи и внутри, а пространство, которое остается между балками, заполняют утеплителем (базальтовой ватой, пенопластом и т.д.)

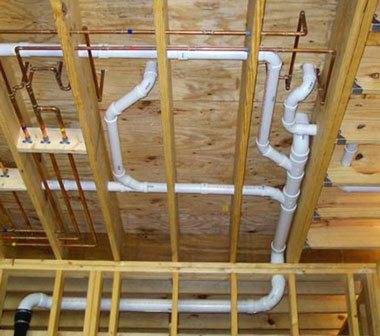

Такая конструкция позволяет расширить возможности для монтажа водоснабжения.

Их возможно установить:

• Внутри каркаса дома;
• В полу;
• В конструкциях перекрытий;
• В полости между стеной и наружной облицовкой дома;
• Под плинтусом;
• Поверх стен.

Понятно, что монтирование труб водоснабжения делают только в безвыходных обстоятельствах, так как это будет совсем не в лучшую сторону для интерьера. Обычно их располагают для монтирования внутрь стен, в полах или в перекрытиях.

Этот способ помогает скрыть трубы почти во всех случаях, так как это не всегда удобно.

Месторасположение труб в таких местах очень сильно затрудняет доступ к ним.

В случае утечки нужен будет демонтаж стены и отделки, чтобы отремонтировать повреждённое место.

Вдобавок к этому большие пространства в балках порой вызывают ослабление каркаса дома. Прорези таких люнетов не должны превосходить 0,75 от габаритного размера балки. Теплоизоляционные материалы будет сложнее уложить, если коммуникации расположены внутри стен.

Поэтому в момент покупки рассчитывайте количество теплоизоляционного материала. Советуется устанавливать трубы или проводку в пространстве между стеной и гипсокартоном — это поможет вам в случае аварии не ломать всю стену.

Разнообразные размеры профиля, на который и крепится гипсокартон, позволяет произвести монтаж почти всех труб. Но это не самый легкий способ, так как сложно устанавливать сразу инженерные сети и гипсокартон. При это надо делать отверстия в профиле; но не переусердствуйте, так как просто-напросто профиль может не выдержать такой нагрузки, и стена будет не ровной. Тщательно спланирует размещение коммуникаций между стенами и гипсокартоном.

Устанавливаем каркас. Пошаговая инструкция

Алгоритм установки каркаса:

Формирование нижней обвязки, соединённых между собой по типу «шип-паз» и подогнанных таким образом, чтоб при монтаже не возникло зазоров. Если дерево плохо обработать антисептиком – при длительном соприкосновении с металлом (то бишь с крепежами) оно начнёт гнить, и в таком случае вместо данного типа крепежа лучше использовать деревянные нагели.
Монтаж вертикальных досок. Их высоту определяют в зависимости от планируемой высоты потолков. В области монтажа вертикальных досок устанавливаются нагели.
На нагели устанавливаются стойки. Далее вертикально выравнивают брусья. Чтобы угол был правильно зафиксирован, целесообразно применение временной распорки.
После того, как все стойки будут укреплены и зафиксированы исключительно в вертикальном положении, проводится верхняя обвязка

Важно учесть, что пазы верхней обвязки должны находиться строго под 90-градусным углом по отношению к нижней.
Затем крепятся потолочные балки. Их распределяют шагом в 50см, и в обязательном порядке они должны совпадать с вертикальными стойками.
После этого устанавливаются дополнительные опорные брусья

Их распределяют в области межкомнатных перегородок с целью поддержки балок потолка и исключения их провисания.

Выполнив данный алгоритм установки каркаса можно приступить к утеплению дома и сооружению крыши.

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

• выбирают кабель-канал, который соответствует количеству проводов и их сечению;
• снимают крышку и крепят коробку канала к поверхности на саморезы;
• в местах соединения кабелей ставят распределительные коробки;
• основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
• кабель укладывают в канал, закрывают крышкой;
• концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

• подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
• проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
• диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
• протягивают кабель сквозь трубу и проверяют изоляцию;
• соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

• соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
• соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
• опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
• дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Статья написана для сайта remstroiblog.ru.

Подготовительные работы

Перед началом монтажа необходимо спланировать места расположения розеток, распределительных коробок и выключателей, определить маршруты прокладки кабелей, а также произвести ряд других подготовительных работ.

Инструменты для монтажа

Большинство необходимых инструментов имеется практически у любого хозяина, который хоть немного умеет работать руками (в противном случае самостоятельно браться за прокладку проводки в каркасном доме не следует). К ним относятся:

• дрель, которая может использоваться также и в качестве шуруповерта;
• кусачки, отвертки (в том числе — с сигнальной лампочкой для определения фазы);
• нож, рулетка, карандаш;
• строительный уровень, стремянка или аналогичное приспособление.

В зависимости от ситуации могут потребоваться и другие инструменты: молоток, стамеска, плоскогубцы, ножовка и пр.

Расходные материалы

Перечень расходно-технических материалов обычно составляется уже после того, как готов проект. Только в этом случае можно будет правильно рассчитать их количество. В стандартном случае требуются следующие расходные материалы:

• электрические кабели: для подвода электричества от столба к дому, для разводки внутри помещения;
• пластиковые короба или гофра для прокладки кабелей (если они будут идти снаружи стен);
• распределительные и монтажные коробки;
• клипсы или иные фиксаторы для гофры, если она будет использована для прокладывания кабелей;
• крючки или другие специальные приспособления для фиксации входного провода;
• саморезы и прочие метизы;
• изолента.

Как показывает практика, сразу редко удается приобрести все необходимое: что-то забывается, что-то не удалось предусмотреть и т. д. Поэтому не исключено, что те или иные расходные материалы придется докупать уже в ходе ведения работ.

Составление проекта

Монтаж проводки в каркасном доме начинается с составления плана (проекта). На нем необходимо отобразить расположение всех электрических точек: выключателей, розеток питания, осветительных приборов, отопительного и водоподогревательного оборудования (если планируется их использование — обычно это электрический котел и бойлер), а также распределительных коробок и щитка.

Помните, что выключатели располагаются возле межкомнатных и входных дверей. Продумайте, где будет находиться бытовая техника, чтобы сразу установить в соответствующих местах розетки: это избавит от необходимости использования удлинителей, что в большинстве случаев неудобно.

Заранее рассчитайте нагрузки: это нужно, чтобы подобрать провода с подходящим сечением.

После того как проект готов, на его основании осуществляется разметка помещений. Для этого потребуется строительный уровень, карандаш, рулетка и стремянка. Места расположения электрических точек обозначаются крестиками.

Если вы желаете, чтобы схема проводки в каркасном доме соответствовала евростандартам — помните, что расстояние от пола до розетки должно составлять 30 см, а от пола до настенного выключателя — 90 см.
