Монтаж разделки
Разделка для дымоходов прямоугольного сечения должна иметь герметичный нижний фартук и защитно-декоративный верхний. Для этих целей нижний сборный манжет должен не только герметично примыкать к металлическому листу, но и к самому кирпичному колодцу. Для этого в кладке по наклонному кольцу нарезают штробу, которая с учётом швов в самом мелком месте должна иметь глубину не менее 15–20 мм. Высоту нарезки штробы нужно выбирать таким образом, чтобы на горизонтальных участках она не проходила по шву кладки. При этом наклонные участки нарезают параллельно плоскости ската.
Крепление разделки производится к металлическому листу и стенкам колодца с помощью кровельных саморезов и дюбелей с широкой пластиковой шляпкой «грибок». Перед вставкой загнутой полки в штробу последнюю обильно заполняют силиконовым или другим атмосферостойким герметиком. Сборка фартука производится в такой последовательности: сначала нижний сегмент, потом боковые закреплённые с завёрнутыми внизу «язычками» по 70–80 мм. Последним крепится верхний сегмент фартука, его края заворачивают по бокам. Все угловые соединения следует тщательно герметизировать битумной мастикой, в том числе и снаружи.
Верхний отсекающий фартук собирается совместно с кровельным покрытием. Сначала крепят ряд металлочерепицы, примыкающий к дымоходу, после чего устанавливается нижняя планка фартука. Её, как и остальные, нет нужды крепить в штробу, достаточно частой фиксации мелкими дюбелями и подмазки густого герметика. После закрепления нижней планки продолжается набор листов металлочерепицы до крайнего ряда, целиком примыкающего к боковым стенкам дымохода, то есть кровельное покрытие не должно укладываться выше по скату. Перед тем, как продолжить, нужно закрепить верхнюю планку фартука, а затем боковые. Таким образом металлочерепица крепится поверх внешней разделки только в верхней части, а по бокам и снизу она скрывается под планками, для чего на высших углах следует проделать пару вертикальных надрезов и обработать их края.
Что до фабричных разделок, они крепятся в полном соответствии с прилагаемой монтажной инструкцией. Сначала срезается колпак нужного диаметра, после чего манжет надевается на трубу. Для нижней и верхней разделок последовательность действий одинакова: изгиб фланца по форме поверхности, закладка битумного шнура и частое крепление саморезами. Отличием верней разделки служит более высокий колпак с угловым расположением в соответствии уклону ската.
рмнт.ру
Труба прямоугольного или квадратного сечения
Кирпичный дымоход классической печи обычно имеет прямоугольное или квадратное сечение, так как это самая простая форма для монтажа. Аналогично выглядит и внешний кожух керамического печного дымохода.
В стандартном исполнении дымоходный канал располагается строго вертикально, но на перекрытии чердака можно обустроить горизонтальный участок небольшой длины, чтобы скорректировать место выхода дымохода на крышу.
В кровельном пироге вырезается отверстие и монтируется деревянная конструкция, о которой говорилось выше. После того, как кладка трубопровода, проходящего сквозь кровлю, завершена, необходимо обеспечить надежную защиту проходного узла от атмосферных осадков. Изнутри, со стороны чердачного помещения, крепится стальной лист для оформления места проходки (отверстие в нем вырезается под размер трубы, лист надевается на дымоход заранее). Защитно-декоративная пластина крепится к краям опорного короба при помощи саморезов, стык по периметру трубы заполняют огнестойким герметиком. Короб изнутри обкладывается листами асбеста либо зазор между ним и трубой заполняется базальтовой ватой.
Труба прямоугольного сечения
С внешней стороны на кирпичную трубу заводят края гидроизоляции, в которой предварительно был выполнен крестообразный надрез. Каждый из получившихся треугольников срезают таким образом, чтобы нахлест на стенку дымохода составил 10–12 см. Гидроизоляцию приклеивают к кирпичу при помощи специального материала – эластичной металлизированной ленты с клеящим слоем.
Затем монтируется внутренний фартук. Конструкция состоит из четырех планок, выполненных из оцинкованной стали. Верхний загнутый край каждой планки заводится в штрабу, выполненную по кирпичу, а не в кладочный шов. По углам планки стыкуются с заходом друг на друга в 15 мм. Все примыкания обрабатываются жаростойким герметиком. На боковых планках должны быть предусмотрены бортики, которые направят поток воды вниз. Под нижнюю планку заводится металлический лист с бортиками – галстук, который обеспечивает отвод воды к нижнему краю кровли или в ближнюю ендову.
Чтобы декоративно оформить выведенный дымоход через крышу, устанавливают внешний фартук из оцинкованного листового металла. Материал может быть окрашен в цвет кровли. Способ крепления тот же, что и у внутренней конструкции, но можно обойтись без штрабы, обработав стык термостойким герметиком для наружных работ. Края фартука, уложенные поверх кровельного покрытия, крепятся оцинкованными саморезами.
Пожаробезопасность
Деревянная стропильная система и некоторые слои кровельного пирога (гидроизоляция, пароизоляция) не выдерживают нагрева и могут воспламениться либо оплавиться. Безопасность элементов системы, не отличающихся огнестойкостью, обеспечивается за счет монтажа специального короба по периметру отверстия в кровле.
Нарушение правил безопасности
Короб монтируют из деревянного бруска, он должен располагаться вровень с обрешеткой, с внешней стороны крыши. По периметру короба с внешней стороны закрепляются края парогидроизоляции – ковра из рубероида или иного гидроизоляционного материала, а также края пароизоляционной мембраны со стороны помещения, если речь идет об утепленной кровле. В обоих случаях делают крестообразный надрез полотнища и подворачивают внутрь треугольные фрагменты материала. Для крепления используются гвозди с широкими шляпками или скобы, а герметик или клеевая лента позволяют добиться герметичности примыкания материалов по периметру деревянного короба.
Проход через крышу печной трубы предусматривает термоизоляцию дымохода базальтовой ватой или другими негорючими материалами. По возможности между слоем утеплителя и самим дымоходом оставляют воздушный зазор шириной 5–7 см.
Изоляция короба базальтовой ватой
Если монтаж дымохода предусматривает использование специального элемента – проходки, при его выборе в первую очередь убедитесь, что элемент выполнен из материала, устойчивого к температурным перепадам.
Финальные работы
Разделка печной трубы на потолке или крыше своими руками окончена. Остается только просушить печь. Но перед этим проверяем тягу в трубе. Для этого подносим факел к открытой дверце топки, если пламя затягивает вовнутрь – тяга в норме. При недостаточной вентиляции потребуется удалить строительный мусор из труб и только после этого переходить к следующему этапу финала.
После остывания поверхностей проводим 2 сушку печи и проверяем все стыки и сам дымоход на герметичность, и отсутствие просечек газов в помещение. Возможные неисправности устраняем и только после окончательной проверки можно приступать к эксплуатации печей.
Только качественно выполнив основные этапы работ, проведя внимательную проверку готового дымохода, вы сможете обезопасить свой дом от пожаров и вдыхать ароматный запах горящих дров, а не угарного газа, валящего из щелей дымохода.
←Предыдущая статья Следующая статья →
Грамотный монтаж проходного узла через кровлю для печной или вентиляционной трубы обеспечивает не только сохранность печи, трубы и строения, но и является залогом безопасности жильцов. На первый взгляд оформление кровельной проходки для дымохода представляется делом несложным. Однако здесь потребуется обеспечить безупречную гидро- и теплоизоляцию проходного узла, выбрать наилучшее место для вывода трубы на крышу, не разрушить эстетическое оформление здания.
Бытует мнение, что эффективность и безопасность индивидуальной отопительной системы зависит от конструкции печи и умения печника. Мало кто задумывается о том, что полноценное сгорание топлива зависит больше от печной трубы и силы тяги
И только специалисты знают насколько важно смонтировать качественный проходной узел через кровлю
Когда строят печь, то основное внимание уделяют температурной устойчивости материалов. Но огнеупорный кирпич дымохода и минеральный утеплитель сэндвич-трубы беззащитны перед систематическим увлажнением. Некачественное оформление вывода трубы на крышу влечет за собой серьезные последствия, влияющие на работу дымохода
Нарушение норм теплоизоляции трубы от горючих материалов кровли, чердачных перекрытий может привести:
Некачественное оформление вывода трубы на крышу влечет за собой серьезные последствия, влияющие на работу дымохода. Нарушение норм теплоизоляции трубы от горючих материалов кровли, чердачных перекрытий может привести:
- к возгоранию в местах соприкосновения трубы и горючих материалов конструкции дома;
- к образованию большого количества конденсата в трубе, что приведет к ее быстрому разрушению;
- к образованию толстого налета сажи на внутренней стенке дымохода и уменьшению его рабочего просвета;
- к уменьшению печной тяги и образованию угарного газа, опасного для жизни человека.
Некачественная гидроизоляция проходного кровельного узла грозит:
- попаданием атмосферной влаги в чердачное помещение, что провоцирует образование грибка и плесени;
- намокание стропил ведет к инициации процессов гниения древесины, как бы хорошо она не была обработана антисептиком;
- разрушением кирпичной кладки дымохода;
- повышенной коррозией металлической трубы;
- намоканием теплоизоляции (минеральной ваты), после которой этот материал приходит в полную негодность и теряет свои теплоизоляционные свойства.
Современный дом – это сложная система, которая не может полноценно функционировать в автономном режиме. Так или иначе к дому должны быть подключены различные коммуникации, и часть этих подключений производится через крышу. Для того, чтобы обеспечить эстетичность и герметичность кровли в местах ввода труб, вентиляции , антенн и т.д., необходимо правильно подобрать кровельные проходки.
Делаем проход трубы через крышу из металлочерепицы
Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.
Основные требования к дымоходу
Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:
Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются
Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы
Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются
Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы
С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:
Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек
Потому важно верно определить месторасположения будущего дымохода
Выбор места вывода
Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:
- Удобный узел примыкания;
- На коньке зимой не скапливается снег;
- При оборудовании дымохода на коньке минимизируется риск протечек крыши.
Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.
Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период
Вывод дымохода через крышу из металлочерепицы
Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей
Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:
- 15 см для кирпичных и бетонных труб;
- 25 см для керамической трубы в случае отсутствия утеплителя.
При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.
Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:
- С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
- Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.
При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.
Заключение
Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности
Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы
Проход трубы через дымоход без фабричного проходного узла
Можно вывести дымоход и без проходного устройства. В этом случае края отверстия в потолке также заделываются огнестойким теплоизолятором, а поверх него набиваются металлические полосы. На сэндвич, идущий от печи надевается защитная пластина из негорючего материала, в которой вырезано отверстие подходящего диаметра, а по краям просверлены дырки под крепеж. Традиционно это лист металла. Далее сэндвич пропускается в отверстие в потолке, фиксируется там при помощи каких-либо негорючих направляющих. Например, можно использовать профили для гипсокартона или что-то похожее. Главное – надежно закрепить трубу и соблюсти при этом основное правило пожарной безопасности: от края трубы до горючего материала должно быть расстояние не менее 36см.

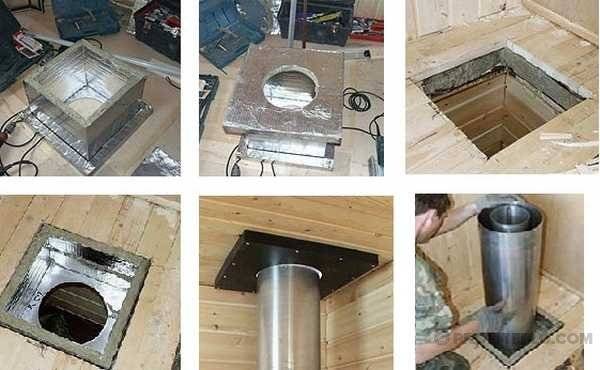

Изготовить узел прохода через потолок можно своими руками
Важно! Устанавливая и закрепляя дымоход, учтите, что труба из-за температурного расширения изменяет свои размеры. Ее нужно закреплять так, чтобы относительно кровли она могла двигаться
Затем снизу (от потолка) труба подшивается негорючим материалом
Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен
Затем снизу (от потолка) труба подшивается негорючим материалом. Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен.
Изготовить узел прохода через потолок можно своими руками

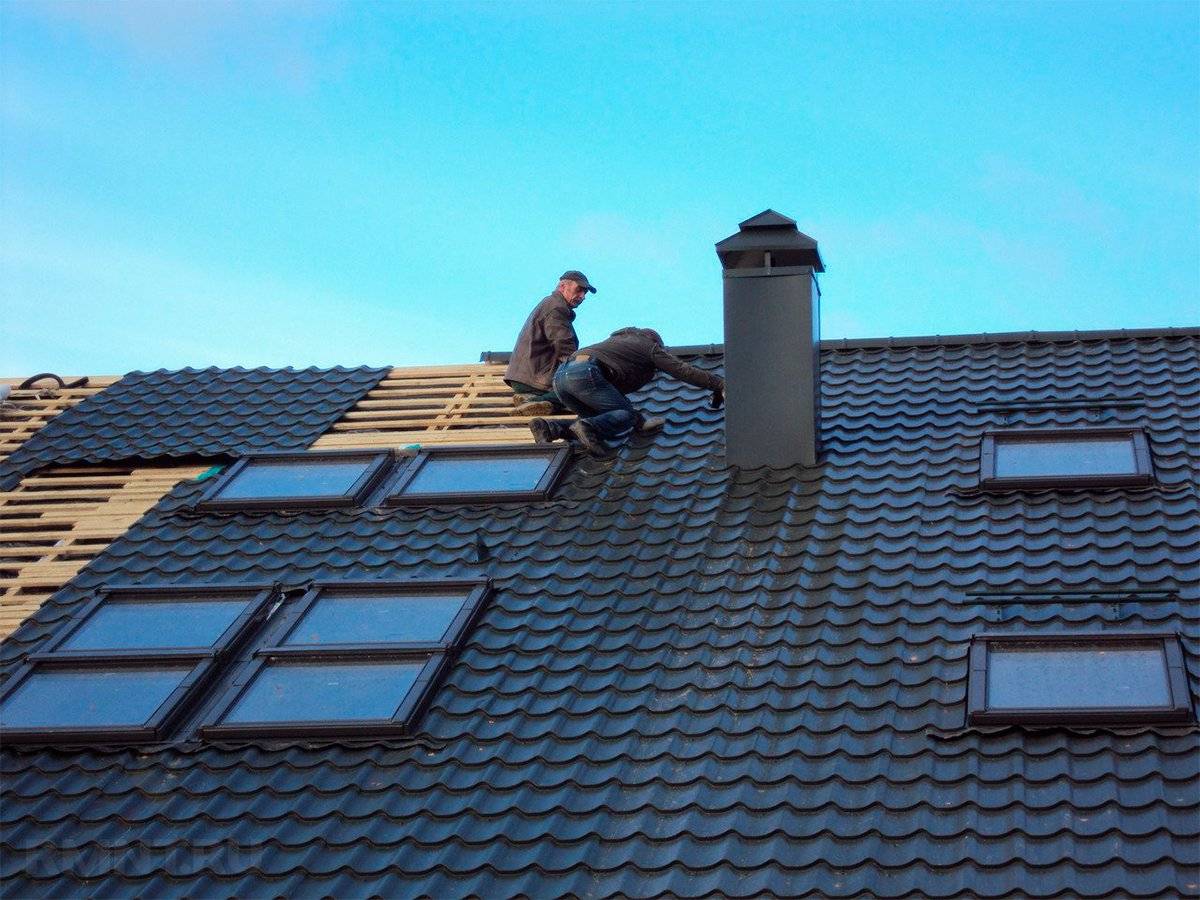

Особенности монтажа дымохода на металлочерепице
Устройство узла прохода на профилированной металлической кровле практически ничем не отличается от разделки трубы на других видах кровельных покрытий:
Кирпичная труба на крыше из металлочерепице может устанавливаться в теплоизоляционном кожухе или без такового, но стены дымохода, примыкающие к обрешетке и стропилам, необходимо изолировать металлом и термоизоляцией;
Из-за волнистого профиля кровельное покрытие намного лучше собирает и удерживает снег на поверхности крыши, чем шифер или профлист
Это означает, что узел прохода трубы через кровлю из металлочерепицы в зимнее время будет постоянно заливаться талой водой;
Особое внимание уделяется выбору места для установки трубы. Чем ближе дымоход к коньку крыши, тем лучше тяга, и меньше проблем с обратным потоком.
Но в этом случае потребуется поднять дымоход на максимальную высоту, а значит, нужно устанавливать крепления и увеличивать жесткость дымохода. Для массивной печной трубы проход через металлочерепицу нужно будет дополнительно фиксировать на балках потолочного перекрытия. Если использовать современные двойные конструкции, то для установки трубы — сэндвича придется использовать растяжки и пояса. Иначе гибкая и неустойчивая труба под ударами ветра быстро разрушит узел прохода, юбку и гидроизоляцию кромки металлочерепицы.
Нюансы отделки трубы дымохода на крыше из металлочерепицы
В большинстве случаев, при использовании стандартных элементов из набора обводов или цельного фартука проблем во время монтажа не возникает. Стандартные размеры позволяют сделать вывод максимально герметичным. А вот в нестандартных случаях, приходится прибегать к некоторым хитростям. Прежде всего, при работе с кирпичной кладкой, особенно если она нестандартного размера, например, когда в кладке используются декоративные, выступающие элементы.
В таком случае стандартный кровельный проход придется заменять штучным изделием. Для изготовления таких элементов рекомендуется использовать металл меньшей толщины. Чем тоньше металл, тем легче придать ему нужную форму. А вот делать развертку детали для сборки лучше делать на бумаге, при этом чтобы получить реальные размеры достаточно нарезать картон или другую бумагу и обернуть вывод трубы, после чего зафиксировать полученный фартук скотчем. После того как все недостатки конструкции будут устранены, бумага аккуратно разрезается, и выкройка переносится на металл.
При использовании в качестве уплотнителя силиконового колпака для овальных и круглых труб делать отверстие для трубы рекомендуется меньшего диаметра. При установке на трубу в таком случае образуется зона плотного прилегания силикона к металлу. Получившийся плотный манжет позволяет потом его зафиксировать при помощи металлического хомута.
Со стороны, которая будет прилегать к плоскости металлочерепицы, по контуру колпака рекомендуется нанести слой силиконового герметика. Такой слой позволит не допустить отрывания силикона от металла. А вот для фиксации стоит поискать не жесткую полосу, а полосу из мягкого металла. Ее намного легче прижать саморезами, придав нужную форму.
При использовании резиновых или силиконовых колпаков не рекомендуется делать зазор между материалом кровли и дымоходом слишком маленьким. Постоянный процесс нагревания и остывания металла, вызванный суточными колебаниями температуры воздуха может привести к тому, что нарушится герметичность соединения. Ведь усадка материала стропил, ветровые нагрузки и расширение, да и сужение под действием температуры наверняка приведут сначала к потере герметичности, а потом к постоянному затеканию воды под покрытие.
Кроме всех перечисленных нюансов при устройстве дымоходов на крыше из металлочерепицы нужно помнить, что с металла снег сходит очень быстро, и это может повредить трубу. Для этого опытные кровельщики рекомендуют установить выше по склону крыши снегозадержатели, чтобы снежная шапка сходила медленно. Второй момент заключается в том, чтобы разместить снегозадержатели под наклоном, если уж снег и сорвется, то часть его была направлена в разные стороны от трубы.
https://youtube.com/watch?v=_SKXrzo_1U4
Какая система кровли
В отличие от вентиляционных каналов, проход вытяжной трубы отопления практически всегда требует вмешательства в стропильную систему кровли. Связано это с тем, что из-за действия высоких температуры вокруг дымохода требуется обустроить защитную зону, в которой категорически не допускается присутствие горючих материалов, в частности — древесины. Какой именно будет ширина этой зоны зависит от типа дымоходного канала.
Если говорить строго, степень вмешательства в несущую систему зависит не от её типа, а от места, в котором выполняется проход трубы. Можно выделить три наиболее распространённых случая:
В скате чердака со свободным доступом.
На коньке.
В скате закрытого чердака и прочих труднодоступных местах.

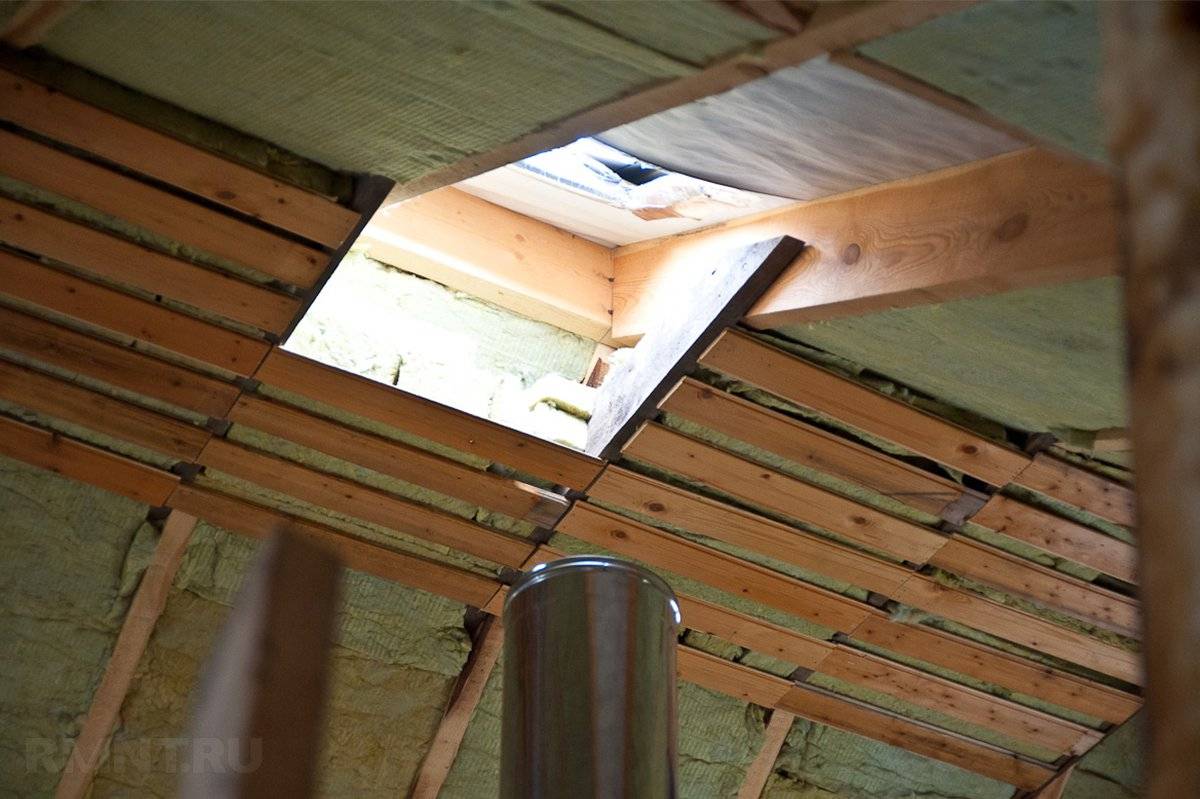

Основная специфика работы здесь в том, что в первых двух случаях стропильная система остаётся доступной для работы. Если же доступ к подкровельному пространству ограничен, последовательность действий меняется на противоположную: сперва на обширном участке демонтируют кровельное покрытие, гидроизоляцию и обрешётку, после чего производится разборка перекрытия и обустройство зоны прохода. Это нужно учитывать заранее.
Дымоходный канал проходит через кровлю частью своего разгонного участка — финального прямого отрезка трубы, в котором создаётся необходимая тяга. Поэтому зона прохода через кровлю в проекции точно совпадает с разделкой перекрытия, никаких поворотов выше труба иметь не должна. Это несколько осложняет работу, ведь в стропильной системе имеются удобные места для обустройства прохода, но не много и не всегда можно расположить котёл строго под ними.
Наиболее удачным обстоятельством считается то, когда труба проходит между двумя стропильными ногами на таком расстоянии от конькового узла, где нет ни ригелей, ни затяжек и прогонов. Чем ниже по скату, тем больше работы возникает по перекладке кровельного покрытия, если же проход расположен слишком высоко — придётся вмешиваться в коньковый узел и каким-то образом разводить его, делая разрыв в прогонах. Поэтому если имеется возможность сместить место прохода через перекрытие — лучше продумать этот момент заранее. Категорически неприемлемым считается проход дымохода через ендову или в непосредственной близости от мансардных окон.
Как пройти через обрешетку
| Иллюстрации | Описание |
 | Примыкание прямоугольного дымохода. Безопасность прохождения печной трубы через крышу из металлочерепицы обеспечивается закладкой в промежуток между нагревающейся поверхностью и деревом теплоизолирующего негорючего материала с прослойкой асбеста. Прослойка теплоизоляции толщиной в 50-100 мм полностью предотвращает тление и возгорание стропильной системы. |
 | Обход круглого дымохода. Для безопасного прохождения металлических дымоходов применяется ограничитель, выполненный в виде кольца с овальным отверстием для установки на наклонный скат. Металлический ограничитель крепится своими руками на обрешётке и сквозь него проходит труба. За счет небольшой толщины металла, ограничитель не может передать обрешетке температуру, достаточную для возгорания. Тем не менее между дымоходом и ограничителем устанавливается прослойка из негорючих материалов. |
Пример 1: Как устроить примыкание к круглым коаксиальным трубам
| Иллюстрации | Описание |
 | Типы проходок. Проходки для коаксиальной трубы изготавливаются из прочной и эластичной ЭПДМ резины. По периметру изделие имеет фланец, приспособленный для вкручивания крепёжных шурупов. Есть проходки, рассчитанные на определённый диаметр (на верхнем фото), а есть универсальные изделия, которые подгоняются под нужный диаметр. |
 | Монтаж проходки. Кровельная проходка одевается на трубу. По периметру на фланец наносится герметик. Фланец фиксируется на кровельном материале саморезами. Затем верхний край проходки отгибается и в зазор наносится герметик. Для дополнительной защиты от затекания воды поверх проходки одевается и затягивается хомут. |
Пример 2: Как устроить примыкания к каркасной квадратной трубе
| Иллюстрации | Описание |
 | Устройство планок примыкания. Планки примыкания в конструкции, показанной на фото, крепятся не напрямую саморезами к поверхности, а посредством загибов, сделанных по краю металлического покрытия. Эта черепица встречается редко, но суть монтажа такая как на всех металлических кровлях. То есть, нижние детали примыкания должны быть заведены под верхние детали. |
 | Монтаж черепицы над фартуком. Черепица, расположенная сверху трубы, должна заходить на фартук так, чтобы вода не затекала под планки примыкания. |
 | Готовая к эксплуатации конструкция. Отделка каркасной трубы, показанная на фото, самая сложная в плане выполнения, более того, такой тип укладки кровельного материала применяется редко. Для прохода через обычную рельефную металлочерепицу такой способ не используется. |
Пример 3: Как устроить примыкание на кирпичной трубе
| Иллюстрации | Описание |
 | Делаем разметкукирпичной трубы. Размечаем дымоход от обрешетки на высоту фартука. Делать это проще всего шаблоном, например, из доски, как на фото. Шаблон прикладываем спереди, по бокам и сзади. |
 | Делаем вырезы под загиб фартука. Болгаркой пилим поверхность дымохода по сделанной разметке на глубину 10 мм. Далее щеткой или сжатым воздухом удаляем всю пыль из зазора. |
 | Примеряем детали фартука. Планку примыкания нарезаем так, как это показано на фото. Сначала подготавливаем планку, расположенную в нижней части примыкания, потом нарезаем и устанавливаем боковины. Последней подготавливаем и примеряем верхнюю планку. Нижняя планка должна верхней частью располагаться заподлицо с обеими сторонами трубы. Боковины должны заходить на нижнюю планку примерно на 10 мм. Верхняя планка по бокам должно выступать на 10 мм с каждой стороны за пределы боковин. |

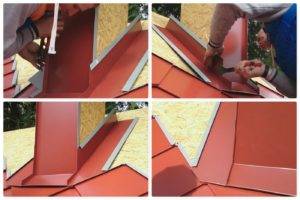

 | Загибаем выступы. Нижнюю и боковые планки фиксируем гвоздями, так чтобы элементы фартука упирались в гвозди и не двигались. Выступы на верхней планке и боковинах загибаем. Собранную конструкцию разбираем |
 | Крепим нижнюю планку. На обрешетку впритык к дымоходу крепим гидроизоляционный материал. В зазор, выпиленный на нижней части дымохода наносим полосу силикона. Вставляем до упора загнутый край планки примыкания. И крепим его к обрешетке гвоздями. Перед тем как забить гвоздь вокруг его шляпки наносим кольцо силикона. |
 | Крепим боковины. Боковины крепим также, как и переднюю пластину, и фиксируем детали дюбель-гвоздями, как это показано на фото. |
 | Крепим верхнюю планку. Устанавливаем верхнюю планку и крепим гвоздями к обрешётке и дюбель-гвоздями к трубе. На этом установка внутреннего фартука окончена и остается монтаж наружного фартука, который прикроет зазор между черепицей и трубой. |

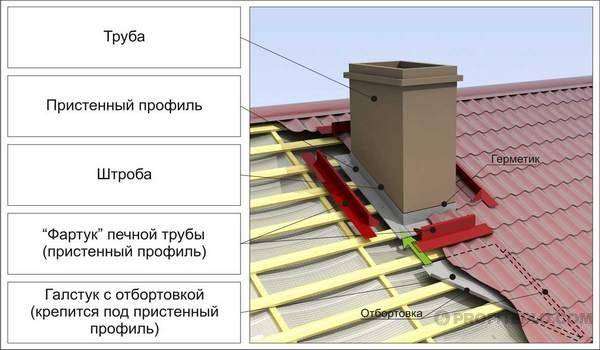

Система наружного фартука на участке примыкания
Примыкание дымохода к металлочерепице специалисты выделяют, как очень важный фактор. Чтобы обеспечить необходимую в данной ситуации герметичность снаружи строят фартук. Монтажные работы начинают проводить, из устройства внутреннего фартука. При этом ставят планку или стальной лист верху и внизу и такие же элементы по бокам.
Планку внизу прикладывают к стенкам и проводят маркером линию.
Оставшиеся части так же используют, как шаблон для последующей разметки. Когда линия по периметру выполнена, приступают к проделке штроб. Их лучше делать болгаркой, углубляясь на 15 см.
В конце их промывают водой, смывают кирпичную пыль, и ждут, пока все подсохнет.
Чтобы не нарушилась герметичность при примыкании дымовыводящей конструкции к перекрытию из металлочерепицы, важно контролировать, чтобы штробы проходили точно по месту укладки кирпича
Выполняя монтаж наружного фартука дымовыводной конструкции через мягкую кровлю, используют теплоустойчивую гидроизоляционную защиту. На трубную заготовку ее заводят на 5 см.
Сам срез клеится к трубному изделию посредством строительного скотча. А место, где труба выходит за мягкую кровлю, обворачивают пленкой. Для надежного примыкания к мягкой кровле рекомендуют использовать «Экобит».
Вентиляция между конструкцией и стропилами обеспечивается оптимальной дистанцией между ними. Чтобы предотвратить перегрев кирпичного дымохода от печки и избежать растрескивания кирпича трубу обворачивают листом из стали, который имеет полимерное покрытие. Для вентиляции делается зазор, равный 20 см.
Выбор места вывода
Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:
Схема вывода дымохода через крышу из профнастила
- Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
- Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
- Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
- Чтобы обеспечить хорошую тягу, системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.
Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.
Подготовительный этап работы
Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:
После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально. Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи
Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора. На крыше из профнастила намечают контур трубы с помощью перманентного маркера
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы. В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх. В потолке выпиливают такое же отвесите

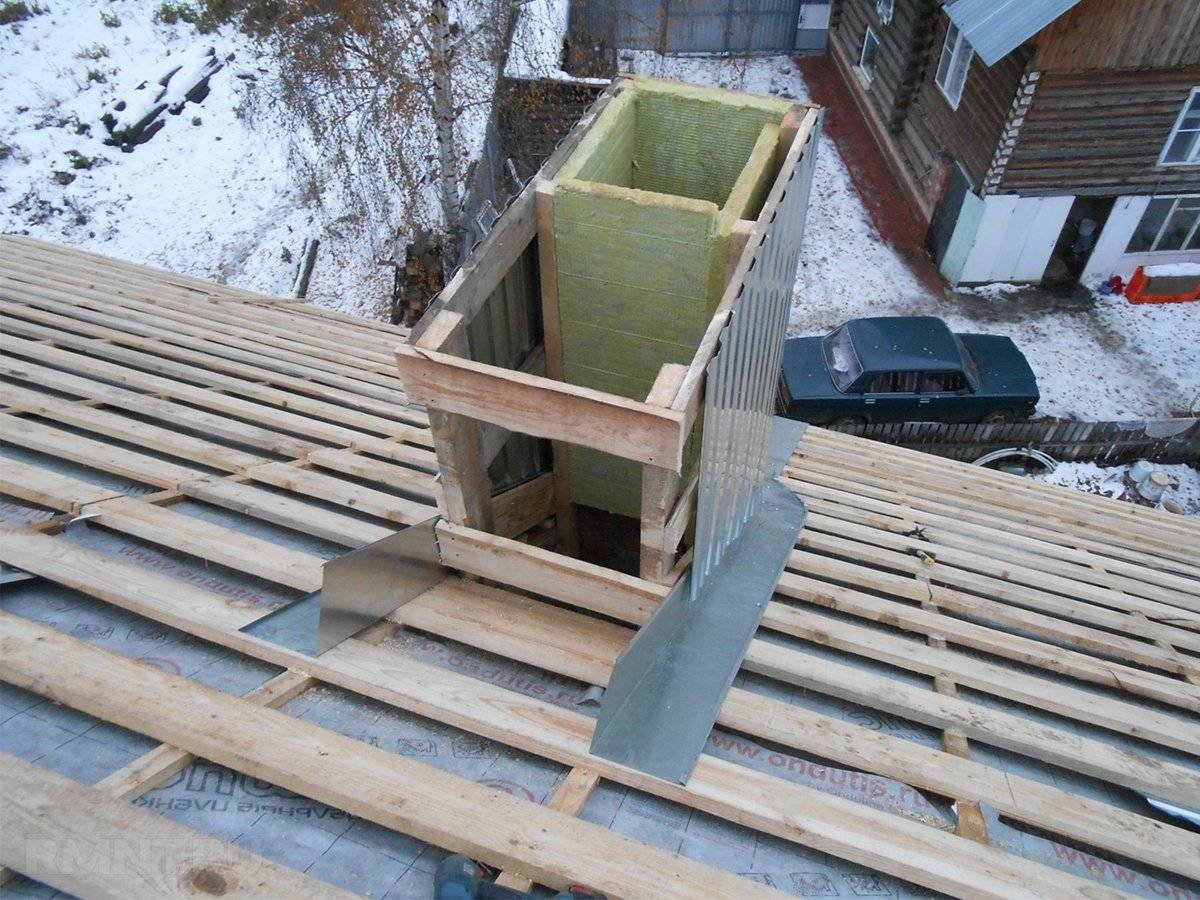

Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.
Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.
Вывод дымоходной трубы на крышу
Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:
Схема врезки трубы на крыше из профнастила
- Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
- В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.
- Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
- После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.
Установка декоративного наружного фартука
Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.
Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.
