Делаем правильное отверстие в кровле под дымоход в бане

Советы по сборке

Сначала о кирпичных конструкциях, что являются продолжением кладки печи. Узел прохода, называемый разделкой, выполняется путем расширения кладки до нормативных размеров, как показано выше на схеме. Получается, что при пересечении перекрытия надо выдержать толщину стенки в полтора кирпича (380 мм), а кровельного покрытия – в 1 кирпич (250 мм).

Стальные трубы для отвода газов обычно собирают из секций, вставляемых одна в другую. Причем смонтировать дымоход нужно таким образом, чтобы конденсат внутри газохода беспрепятственно мог стекать вниз. То есть, верхняя секция вставляется в нижнюю, это называют сборкой «по конденсату». Что касается модульных сэндвичей, то внутренняя труба вставляемой верхней секции должна войти в нижнюю, а внешняя – обхватить кожух нижней снаружи. Таким способом происходит отвод осадков, спокойно стекающих на землю.

Если вы приняли решение сделать дымоход для бани через потолок, то следует приготовить в перекрытии проем необходимого размера. Затем изготовить из кровельной стали ящик с днищем и отверстием для трубы, закрепить его в проеме и тогда ставить дымовой канал. Пространство между ним и бортами ящика заполняется керамзитом, вермикулитом либо плотно набивается базальтовой ватой. Подробную деталировку узла можно взять из схемы:

Вертикальный внешний дымоход крепится к стене на кронштейнах таким образом, чтобы на каждую секцию приходилось минимум 1 крепление. Если секции длинные, то кронштейны ставятся с интервалом 2 м. Выполняя повороты, следует избегать установки колен углом 90°, старайтесь использовать отводы под 45 или 30°. Верхний срез дымохода можно прикрыть от осадков обычным зонтом либо установить какой-нибудь дефлектор. Лучше тот, что поворачивается вслед за ветром, не давая ему задувать внутрь трубы.

Устройство

В идеале дымоход представляет собой горизонтальную конструкцию, но в большинстве случаев его части располагают и по горизонтали, и по вертикали.

Поэтому в комплекте к дымоходным трубам прилагают специальные соединительные элементы:

Колено отвечает за плавное соединение элементов дымохода

При выборе этого соединителя обратите внимание на угол наклона.
Соединитель с тремя отверстиями нужно как следует присоединять к трубам. Если этого не сделать, в банные помещения будет проникать дым, что не способствует приятному отдыху.

  • Патрубок оберегает от сильного жара прилегающие к дымоходу конструкции, а потому необходим при наличии деревянных перекрытий. Этот элемент используют в качестве изоляции труб, если чердак и кровля выполнены из горючих материалов.

  • Крышная разделка или юбка герметично соединяет кровлю с дымовой трубой, защищая внутреннее помещение от попадания дождя и снега. Ну а установленный на вершину дымохода зонт защищает всю конструкцию и от капризов погоды, и от разрушения материала, и от насекомых.

Помимо соединительных элементов, в стандартный комплект входят крепления – хомуты и кронштейны для закрепления конструкции и шиберы, регулирующие тягу. Искрогаситель, представляющий собой железную решетку с козырьком, защищает строение от огненных искр.

Есть еще ряд важных элементов дымохода, без которых нельзя представить оборудование бани:

  • Теплообменник представляет собой бак с толщиной стальных пластин 114-115 мм, установленный в качестве стартового элемента дымохода. Его используют для защиты банщиков от контакта с раскаленной поверхностью печи и ускорения процесса нагревания воды.

  • Классическим примером теплообменника считается экономайзер, который устанавливают над банным котлом или печью. Это устройство обладает антикоррозионными и кислотоустойчивыми свойствами, одинаково подходит для больших и маленьких банных помещений.

Паровую пушку или самодельный парогенератор используют для создания влажного или сухого пара. Устройство экономит воду, не занимает много места

Его просто собрать самому: металлические трубы диаметром 5-7 см располагают над каменкой так, чтобы с одного конца залить воду, а из другого шел пар.
Для профилактики грибка и застаивания воздуха важно отладить систему вентиляции. Но если в деревянной бане помещение вентилируется через щели между досками, то для бань из кирпича или бетона обустроить вытяжку нужно обязательно

Правильно устроенная вентиляция обеспечивает приток свежего воздуха, позволяет просушить моечное отделение после банных процедур и равномерно распределяет теплый воздух в парилке.

Где монтировать трубу для вентиляции

Расположение этих элементов нужно определять еще на этапе планировки.

Чтобы обеспечить хорошую вентиляцию, потребуется учитывать следующее:

  • точечные вентиляционные трубы должны располагаться на расстоянии 60 кв. м друг от друга;
  • количество вентиляционных труб определяется исходя из сложности конструкции;
  • расположение нескольких труб должно выстраиваться по одной линии;
  • места вывода вентиляционных труб необходимо плотно изолировать;
  • не следует располагать трубу дальше 60 см от конька.

Вентиляционные трубы желательно размещать под стояком, поскольку этот способ может обеспечить максимальную циркуляцию воздуха. В некоторых случаях для этого применяют переходники из гофры. При установке основание гофры находится в тепле, благодаря чему будет получено минимальное сопротивление ветру. Высота стояки вентиляционной трубы играет существенную роль, так как при небольшой трубе тяга окажется плохой, а при слишком длинной понадобится приспособления для крепления. Строительные нормы предусматривают четкие показатели высоты элементов вентиляции:

  • дляплоскойкровли – высотавентиляционныхтрубнедолжнапревышать30см;
  • длякрышисоскатами – неболее 50см.

Если кровля предусматривает дополнительные площадки для отдыха, тогда высота вентиляционной трубы будет достигать 2 метра.

Герметизация металлическим патрубком – как закрепить правильно

Кроме эластичной проходки можно использовать металлические проходные патрубки, которые также помогают решить проблему, как крепить дымоход на крыше. Их можно приобрести в строительных магазинах. С помощью этого элемента обустраивают проход дымовой трубы через плоскую кровлю. Чаще всего патрубки выполнены из легированной стали, их подбирают в соответствии с углом наклона крыши.

Монтаж проходного патрубка из металла выполняют следующим образом:

  • Маркером на поверхности крыши делают разметку и вырезают отверстие нужного размера для выхода дымохода на крышу. Для резки можно воспользоваться болгаркой или специальными ножницами, отступая внутрь окружности на 1-2 см.
  • Освобождают проход для дымовой трубы, убирая гидроизоляционный материал и утеплитель. При необходимости спиливают элементы стропильной системы.
  • На крыше со стороны чердака фиксируют огнестойкий материал с отверстием для трубы и размером, превышающим диаметр дымохода на 15-20 см.
  • Трубу вставить в отверстие и соединить с проложенным дымоходом, место стыка затягивают хомутом.
  • Патрубок надевают на дымоход и фиксируют к поверхности крыши с помощью герметика или саморезов.
  • Трубу наращивают новыми сегментами до достижения необходимой высоты.

Виды дымоходов

Дымоотводящие конструкции, как наружная, так и внутренняя, могут выполняться из различных материалов и их комбинаций:

  • Одноконтурная дымовая труба. Используют стальные оцинкованные или нержавеющие трубы, реже – асбестоцементные. Этот вид дымохода монтируют только внутри бани, так как дымовой канал без утепления и внешнего кожуха на улице быстро остывает, обрастает сажевыми отложениями и не может поддерживать хорошую тягу. Особенно много сажи откладывается на асбестоцементных трубах. При этом для одноконтурного дымохода не нужен дополнительный фундамент, а его возведение не потребует больших затрат ни на расходные материалы, ни на монтаж.
  • Кирпичная дымовая шахта. Дешевый и очень популярный вид дымоотвода. Кирпич нагревается и продолжительное время отдает тепло помещению, при этом его поверхность более надежна с точки зрения пожарной безопасности. Однако возведение кирпичной конструкции – это полноценные строительные работы, требующие определенных навыков и существенных временных и трудозатрат. Конструкция получается громоздкой и тяжелой, поэтому для нее обязательно обустраивают фундамент. Кроме того, на внутренней шершавой поверхности шахты оседает конденсат, разрушающий кладку, и образуется сажа, из-за чего дымоход приходится часто прочищать.
  • Сэндвич-дымоход. Можно купить набор готовых секций для сборки дымоотвода, каждая секция состоит из двух труб и негорючей теплоизоляционной прослойки. Трубы могут быть изготовлены из оцинкованной или нержавеющей стали или из жаропрочной керамики. Монтаж напоминает сборку конструктора и не занимает много времени, а готовый дымоход менее опасен, чем одноконтурный, хотя тоже может использоваться в качестве источника тепла. Благодаря утеплению дым внутри трубы медленнее остывает, сажа и конденсат меньше оседают на стенках, поэтому дымоход обеспечивает хорошую тягу и реже нуждается в прочистке.

Различие по размеру и форме

Приступая самостоятельно к планировке и сборке конструкции для отвода дыма из внутренних помещений бани, очень важно придерживаться установленных стандартов, касающихся размеров и форм сооружения. Большой популярностью среди строителей пользуется дымоход по форме, напоминающей цилиндр

Также важны размеры монтируемой железной трубы: ее высота, диаметр центрального отверстия

Большой популярностью среди строителей пользуется дымоход по форме, напоминающей цилиндр. Также важны размеры монтируемой железной трубы: ее высота, диаметр центрального отверстия.

Учитывая степень мощности банной топки, выбирается сечение монтируемого изделия. Согласно установленным стандартам строительных норм в печах, по форме напоминающих прямоугольник и квадрат, при мощности, не превышающей 3,5 кВт, устанавливаются трубы сечением 140х140 мм. Если мощность составляет 7,2 кВт, целесообразно монтировать дымоотводы сечением 140х270 мм.

Выходная часть дымоходной трубы должна соответствовать отверстию котла (бака для нагрева воды) и топки.

Высота дымоотвода рассчитывается с учетом максимальной высоты здания, формы крыши. При расположении трубы от конька на расстоянии 1,5 мм ее высота не должна превышать полуметра.

Как провести дымоход через потолок своими руками

Начинать желательно еще на стадии проектирования. Расположение печи нужно сопрячь с положением потолочных балок и стропил кровли. В этом случае не придется вообще ничего переделывать. Тогда же принимается решение о размере ППУ. Если делать «по ГОСТу», то есть 38 или 50 см от голой трубы, то вписать между потолочными балками без подреза будет, скорее всего, невозможно. Если же воспользоваться далекими от ГОСТа магазинными вариантами ППУ, то ничего подрезать не понадобится даже при стандартном шаге балок в 60 см.

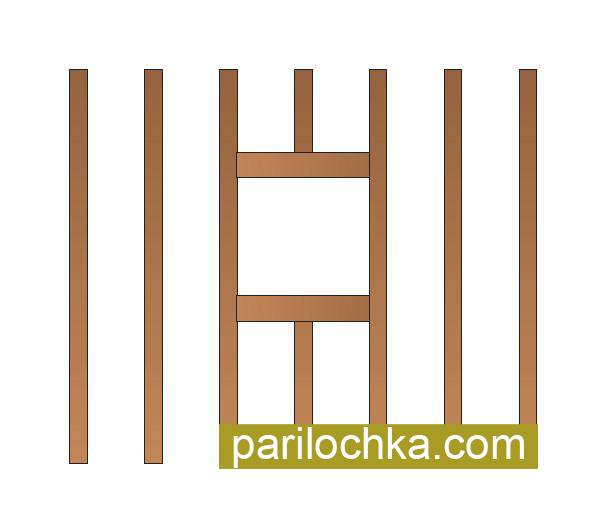

Однако мы все же приведем рисунок, показывающий как правильно подрезать потолочную балку, которая мешает прохождению ППУ.

На всякий случай уточним, что аналогичная конструкция используется и для подреза стропилин, но в этом случае необходимо делать соседние с подрезанной стропилины двойными (на всю длину).

Те, кто по какой-то причине не хотят делать отверстие ровно над печкой, могут сделать или L-образный дымоход, который выведет трубу в другое место потолка, или вывести ее же под наклоном в 45 градусов — разница определяется величиной смещения — если оно больше метра, то делается наклонный вариант, если меньше — L-образный. Нужно лишь потом дать надежную опору дымоходной трубе, чтобы она удерживала вертикальное положение.

Но это техническое решение, а вот насколько оно хорошо для парной — это другой вопрос. Если честно, то совсем не хорошо. И лишнее ИК-излучение от дополнительных метров дымохода здоровья посетителям не прибавит, увы.

СОВЕТ! Чтобы не пришлось так мучиться, наложите на план пола с фундаментом для печи план кровли — сразу будет видно, куда попадет дымоход. На этой стадии можно подкорректировать сам план.

Итак, подготовка к проходке желательна еще до финальной подшивки потолка. Если все правильно рассчитано, вам останется только вырезать кусок вагонки с парозащитой, утеплителем и гидрозащитой. Ну, если положили черновой и чистовой пол на втором этаже, то их тоже. Но балки останутся целыми.

Вырезать можно тем, что есть под рукой, например, электролобзиком.

Далее нужно выбрать, что именно вы будете отделывать минеритом или силикатом кальция, или базальт-картоном — короб снаружи или стенки отверстия. Допустимо и то, и другое. После крепления плитного утеплителя короб вставляется в отверстие и закрепляется снизу на саморезы.

ВАЖНО! Центр отверстия в потолке должен совпадать с центром трубы. Для этого следует воспользоваться отвесом и совместить центры.. Снизу монтируется труба

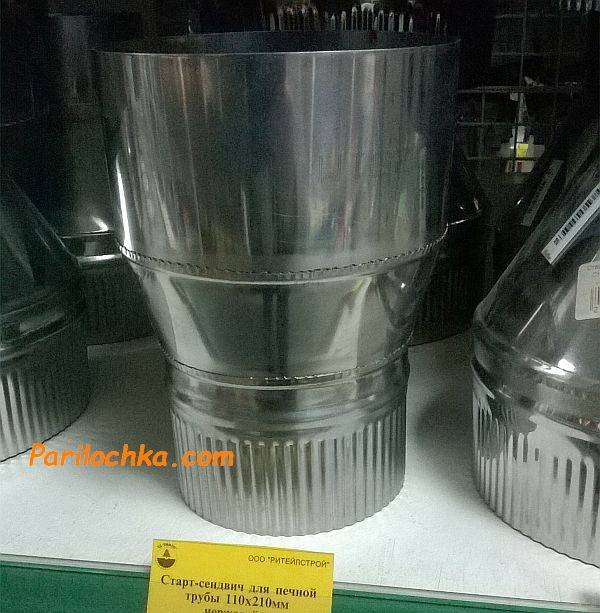

Если выбрали сэндвич, то сначала надеваете на патрубок печи монотрубу, не забывая фиксировать все соединения высокотемпературным герметиком. Ближе к потолку на монотрубу надевается старт — это переходник на сэндвич. Уже сэндвич продевается через отверстие ППУ

Снизу монтируется труба. Если выбрали сэндвич, то сначала надеваете на патрубок печи монотрубу, не забывая фиксировать все соединения высокотемпературным герметиком. Ближе к потолку на монотрубу надевается старт — это переходник на сэндвич. Уже сэндвич продевается через отверстие ППУ.

Выверяйте вертикали! У трубы должны быть предусмотрены крепления к стене, которые зафиксируют ее в строго вертикальном положении.

После того, как сэндвич продет в ППУ, пространство между ним и стенками короба заполняется другим утеплителем — минватой, керамзитом или керамической ватой. Минвата из этого списка нравится нам менее всего. Керамзит отлично сгодится для бюджетного варианта.

КСТАТИ! Дно короба можно выложить тем же силикатом кальция и им же отделать крышку изнутри.

Закрываем крышку и фиксируем ее на полу чердака саморезами (она выступает за пределы отверстия немного). На этом конкретно проход дымохода через потолок, осуществленный своими руками можно считать завершенным. Дальше — вывод через крышу.

Разделка печной трубы на крыше

Разделку печной трубы на крыше проводят с учетом нескольких размеров:

  • минимальное расстояние от поверхности крыши до стропил 250-300 мм;
  • если в качестве покрытия поверхностей используется толь или рубероид – размер до трубы дымохода от 300 мм;
  • если в качестве стропил используются металлические или бетонные детали это расстояние уменьшается до 200 мм.

Сложности возникают при проходе труб через слои защиты крыши (паро, гидроизоляция, деревянная обрешетка конструкции и слои утеплителя). Работы проводим очень аккуратно, стараясь не нарушать все слои изоляции и конструкции.

Для установки стакана выполняем дополнительную обрешетку, соединяя 2 соседних стропила 2 перемычками по размеру гильзы.

Все старые слои аккуратно подтягиваем и подворачиваем вовнутрь, фиксируя кромки степлером или гвоздями со шляпками. Все зазоры заполняем слоем теплоизоляции и герметиком.

Гидроизоляция поверхностей выполняется в несколько этапов:

  • на крыше укладываем по всей поверхности трубы желобок для дренирования и отвода возможных протечек;
  • закрепляем и заполняем все зазоры и устанавливаем наружный фартук гидроизоляции. Он может изготавливаться из стали или резины. Его края заводим под покрытие крыши и фиксируем сверху внутреннего фартука основной конструкции и заделываем все стыки;
  • теперь вода при проходе в небольшие щели будет попадать дренажный желобок или удаляться в по покрытию подкрышного фартука.

После укладки слоя покрытия крыши устанавливаем наружный фартук и герметично закрепляем его к поверхности дымохода и крыши.

Схемы:

Схема разделки печной трубы на крыше

Монтаж кирпичной печной трубы

Виды и варианты конструкции

Устройство дымохода в бане имеет разные варианты конструкции. В первую очередь, следует разделить их по типу присоединения к печи:

  • Коренные дымоходы. Они представляют собой трубу, установленную отдельно от самой печи и соединённую с ней специальным каналом. Способны выводить продукты горения одновременно от нескольких печей, но для этого требуется соответствующий размер внутреннего сечения канала.
  • Насадные конструкции. Устанавливаются непосредственно на печь. Для дымохода в баню вариант считается наиболее удобным и эффективным, позволяющим получить оптимальный режим вывода дыма и газов горения.

Вторым признаком, по которому можно разделить дымовые каналы, являются:

  • Наружные дымоходы. Они располагаются снаружи постройки, выводятся через стену и укрепляются на торцовой (обычно) стене.
  • Внутренние каналы устанавливаются прямо над выходным патрубком печи и проходят сквозь кровлю постройки.

Для бани используются преимущественно внутренние дымоходы, они имеют более подходящую конфигурацию и более эффективны в работе. Наружные варианты применяются на крупных постройках, имеющих несколько этажей, и нередко обеспечивают дымовыведение от нескольких печей. Преимуществом наружных конструкций является возможность отвода конденсата в специально оборудованные карманы, что снижает скорость обрастания внутренней поверхности трубы сажей.

Дымоходы для бани различаются также по материалу:

  • металлические;
  • кирпичные (каменные);
  • бетонные, газобетонные, керамические блоки.

Рассмотрим их более детально.

Металлические дымоходы

Надёжный и практичный металлический дымоход для бани

Использование стальных труб для дымохода в баню несколько упрощает процесс изготовления, но требует понимания особенностей его работы. Металл быстро нагревается или остывает, что способствует образованию конденсата. Стекая по вертикальной трубе, влага попадает обратно в топку, где закипает, выделяя едкие газы от перегонки дёгтя и прочих веществ, растворённых в ней. Для того чтобы исключить или уменьшить масштабы этого явления, дымоходы для бани принято оборудовать двойными, или сэндвич-трубами, имеющими внутренний слой теплоизоляции и не нагревающимися снаружи. Такие трубы менее опасны в пожарном отношении, длительное время остаются нагретыми внутри, что снижает возможность образования конденсата. Дымоход-сэндвич отличается долговечностью, неприхотливостью в обслуживании, но основные требования к нему такие же, как и к любому другому типу.

Кирпичные дымоходы

Не так давно при строительстве бани использовались исключительно кирпичные дымоходы

Огнеупорный кирпич для дымоходов использовался с незапамятных времён. Он не так сильно нагревается, не подвержен коррозии. Трубы из кирпича используются в связке с кирпичными печами и в последнее время делаются реже из-за сложности изготовления. Труба такой конструкции имеет довольно сложную конфигурацию, поскольку требуется обеспечить удержание тепла в печи. Кроме того, они обычно делаются прямоугольными в сечении, что снижает аэродинамические свойства выводимой среды. Ещё один недостаток — большой вес и, как следствие, непрочность кирпичной трубы. Баня — относительно невысокое сооружение, а длина дымохода (рекомендуемая) составляет 5 м. Высокая кирпичная труба испытывает значительные нагрузки, температурные и механические (ветровые), что быстро выводит сооружение из строя.

Керамические и прочие виды

В настоящее время выпускаются специализированные блоки для сборки дымоходов. Они предназначены для использования в крупных системах дымовыведения, для монтажа в небольших помещениях они не подходят из-за своих размеров и большого веса. Дело в том, что чрезмерно массивная труба будет отнимать у выводимых газов большое количество тепла. Для обеспечения качественной тяги на выходе из дымохода температура должна быть не менее 120°, поэтому использование таких материалов с небольшими печами нерационально. Тонкие керамические трубы сочетают в себе положительные качества кирпичных и металлических дымоходов, но их стоимость высока. Кроме того, к ним не всегда можно отыскать дополнительные элементы.

Делаем проход трубы через крышу из металлочерепицы

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:. Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек

Потому важно верно определить месторасположения будущего дымохода

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

  • Удобный узел примыкания;
  • На коньке зимой не скапливается снег;
  • При оборудовании дымохода на коньке минимизируется риск протечек крыши.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей

Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

  • 15 см для кирпичных и бетонных труб;
  • 25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

  • С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
  • Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности

Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы

Проход через деревянное перекрытие

Как правило, наиболее частым материалом при постройке бани является дерево. Поэтому при прохождении дымохода через перекрытие, необходимо использовать проходной узел.

Ниже мы рассмотрим основные варианты проходного короба, исходя из материала самого дымохода.

Использование кирпичных конструкций

Если у вас в бане предусмотрен кирпичный дымоход, то разделка печной трубы на потолке делается из кирпича путем утолщения в местах прохождения. Высота этого участка кладки должна быть не меньше трех рядов кирпичей.

Выкладывание печного дымоотвода – сложный процесс, так как ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара. Поэтому это дело лучше доверить специалистам.

Гипсокартонный короб

Проходной короб можно сделать из жаростойкого гипсокартона. Для этого понадобится подготовить утеплитель из минеральной ваты или асбеста. Такой вариант изготавливается так же, как и в случае с металлическим коробом. Первым делом стоит поставить гипсокартонные стенки, а пространство между ними набивается утеплителем.

Поверх ваты или даже вместо нее можно насыпать керамзит, который забивается во все поры и придает дополнительное утепление.

Короб из металла

Более востребованной альтернативой прохождения деревянных перекрытий стало использование потолочно-проходного узла из нержавеющей стали. Он представляет собой короб из нескольких пластин стали, в одной из стен делается отверстие, исходя из диаметра внешнего контура сэндвича. Пустота между трубой и коробом заполняется теплоизоляционным материалом.

Разделка потолочная для сэндвич-трубы встречается ГОСТовская и обычная. Они отличаются между собой размером отверстия. Согласно ГОСТу, в потолочном перекрытии или в стене необходимо вырезать квадрат размером 1,0 на 1,0м, в который непосредственно будет вставлен ППУ. Однако, этот размер не особо популярен, так как тогда необходимо, чтобы в бане расстояние между лагами было 1,0х1,0м, иначе такой узел вставить очень трудно.

Обычный узел представляет собой квадрат размером 48-50см. Чтобы определиться с размером разделки, необходимо отталкиваться от диаметра сэндвича:

  • если больше 200мм, то правильный размер 1,0х1,0м;
  • если 200 мм – 48-50см.

Важная информация: если дымоход для камина, то размер разделки обязательно должен быть 1,0х1,0м.

При монтаже на коробку наклеивается фольгированная изоляция на все места соприкосновения с деревянными поверхностями.

Виды изоляции дымохода

Изолировать дымоход необходимо от двух негативных разрушающих факторов: от перегрева конструкций и от протечки в местах стыков. Поэтому в статье мы будем рассматривать два вида изоляции дымохода:

  • Противопожарную термоизоляцию;
  • Гидроизоляцию.

Рекомендуется сразу выполнять комплексную изоляцию, решая не только основные проблемы, но и улучшая условия эксплуатации печи. Например, термоизоляция трубы, проходящей по неотапливаемому чердаку, уменьшает риск перегрева деревянных элементов кровли и снижает риск образования конденсата, который может привести к чрезмерному отложению сажи, коррозии или разрушению трубы. Гидроизоляция трубы поможет избежать гниения стропильной системы и перекрытий, а также разрушения трубы в случае намокания.

Способы противопожарной изоляции дымоходов

Самый простой и надежный, но не всегда самый дешевый способ – установить дымоход типа «сэндвич» из керамики или металла. В таких дымоходах внутренняя труба, выполняющая функцию отвода дыма, сделана из жаропрочной стали или керамики и теплоизолирована негорючими утеплителями: минеральной, каменной или базальтовой ватой. Внешний слой сэндвич-дымохода сделан из стали или готовых керамзитобетонных блоков.

Сборный керамический дымоход — безопасное решение проблемы

Сборные дымоходы комплектуются элементами для крепления, ревизии, обслуживания, а также для подключения нескольких отопительных приборов. Монтаж такого дымохода несложен, но требует соблюдения инструкции, только тогда он будет полностью безопасен.

Термоизоляция трубы типа «сэндвич»

Видео — сэндвич-диафрагма для прохода трубы через перекрытия

Еще один способ изоляции, применяемый при постройке печи – это кирпичный дымоход. Благодаря низкой теплопроводности кирпича, его стенки не нагреваются до опасно высоких температур, поэтому никаких дополнительных мер по утеплению такого дымохода не требуется, кроме правильного выполнения противопожарной разделки перекрытий и кровли. Для экономии и облегчения конструкции кирпичный дымоход иногда заканчивают трубой из металла или керамики. В этом случае их термоизолируют по описанной ниже технологии.

Термоизоляция металлических и керамических одинарных труб возможна с использованием коробов из негорючих материалов и минеральной негорючей теплоизоляции – каменной или базальтовой ваты. Можно эксплуатировать такие дымоходы и без термоизоляции, но выполнение противопожарной разделки по всем правилам обязательно в любом случае.

Способы гидроизоляции дымоходов

Гидроизоляцию дымохода устанавливают в месте его выхода на крышу. Чем больше труба и чем дальше от конька она расположена, тем более сложные условия эксплуатации ее ожидают: при дожде более обильные потоки воды, зимой – повышенная снеговая нагрузка. Дождевая и талая вода при недостаточной гидроизоляции проникает внутрь дома, приводя к протечкам, гниению деревянных и разрушению бетонных и кирпичных конструкций, в том числе и самого дымохода.

Способ гидроизоляции зависит большей частью от формы трубы и типа кровельного покрытия. Для круглых труб используют металлические или полимерные разделки, для труб прямоугольного сечения – металлические фартуки и планки примыкания. О том, как выполнить гидроизоляцию трубы, подробно рассказано в статье «Крышная разделка дымохода», а далее речь пойдет о технологии термоизоляции дымохода.
