Цоколь из кирпича или блоков своими руками

Выполнение гидроизоляции и разметка

Гидроизоляция и разметка фундамента под цоколь должны выполняться на первоначальном этапе работ. От правильности выполнения данных процессов завит срок службы и внешний вид создаваемой конструкции.

Гидроизоляция фундамента

Схема гидроизоляции фундамента

Гидроизоляция фундамента по горизонтальной поверхности необходима для предотвращения проникновения капиллярной влаги в кирпичную кладку и конструкцию стены. В данном случае специалисты рекомендуют установку водонепроницаемого слоя осуществить дважды. Первый раз гидроизоляция укладывается на поверхность фундамента, второй – на готовый цоколь.

Для этой цели чаще всего используют рубероид. Лучше всего укладывать его в два слоя, чтобы первый перекрывал швы второго на 10–15 см. Установку рубероида разрешается выполнять только на идеально ровную поверхность, на которой отсутствуют вмятины и выпуклости.

Максимально допустимый перепад по высоте должен составлять 1,5 см. Если он превышает 2 см необходимо осуществить выравнивание поверхности. Это можно сделать при помощи утолщенного кладочного шва или устройством тонкой стяжки из обычного цементно-песчаного раствора.

Установку гидроизоляции в виде рубероида выполняют несколькими способами:

• непосредственно на поверхность фундамента без применения дополнительных клеящих составов;
• с использованием горячего битума;
• разогревая поверхность рубероида горелкой.

Разметка фундамента

Схема разметки фундамента

Специалисты укладывают кирпич на цементно-песчаный раствор, но предварительно рекомендуется разложить его насухо. Это необходимо для того, чтобы определить толщину вертикального шва. Стандартное значение 1 см. Если после раскладки окажется, что ряд выступает или короче от фундамента, рекомендуется увеличить или уменьшить ширину шва на 0,2 см.

Такой подход поможет осуществить кладку с цельных элементов без половинок или четвертей. Такой цоколь будет выглядеть более привлекательно. Если от половинок и четвертинок не обойтись, необходимо точно определить их размер и место размещения.

После раскладки материалов без раствора необходимо отметить на фундаменте места размещения вертикальных швов. После этого каждый элемент аккуратно снимают и устанавливают с использованием клеящего состава. Кирпич укладывают в том же порядке. В противном случае вертикальные швы могут сместиться из-за отклонений от стандартных размеров используемых материалов.

Предварительные работы для выкладывания цоколя

Если ленточный фундамент готов можно переходить к собственно постройке цоколя. Типы цоколя, их предназначение и уместность в том или ином случае определяются застройщиком. Перед тем, как начинать кладку цоколя, необходимо выставить углы. Если это сделать неправильно или, вообще, проигнорировать этот этап, в будущем, ваше строение, сможет отдаленно напоминать знаменитую башню в Пизе.

Первый этап – это выставление кирпичей по периметру постройки, без нанесения раствора, по предполагаемой ширине будущего цоколя, с обязательным использованием уровня. Затем взяв рулетку необходимо вымерять длину и ширину всех сторон постройки, учитывая, ранее выложенные углы. Чтобы проверить правильность измерений, нужно провести два замера по диагонали. Все данные, полученные от измерений, должны совпадать.

Второй этап, следующий за выставлением углов – это, собственно и есть кладка цоколя. В работе используется раствор из песка и цемента. Ширина цоколя зависит, в первую очередь, от материала, из которого будут выложены стены. Если стена будет из пеноблоков, где размеры блоков стандартны и составляют 600 мм в длину, 300 мм в ширину и 200 мм в высоту, то ширина цокольной кладки будет равна 300 мм. Также необходимо учитывать размеры материалов, которые будет применяться для утепления и отделки стен.

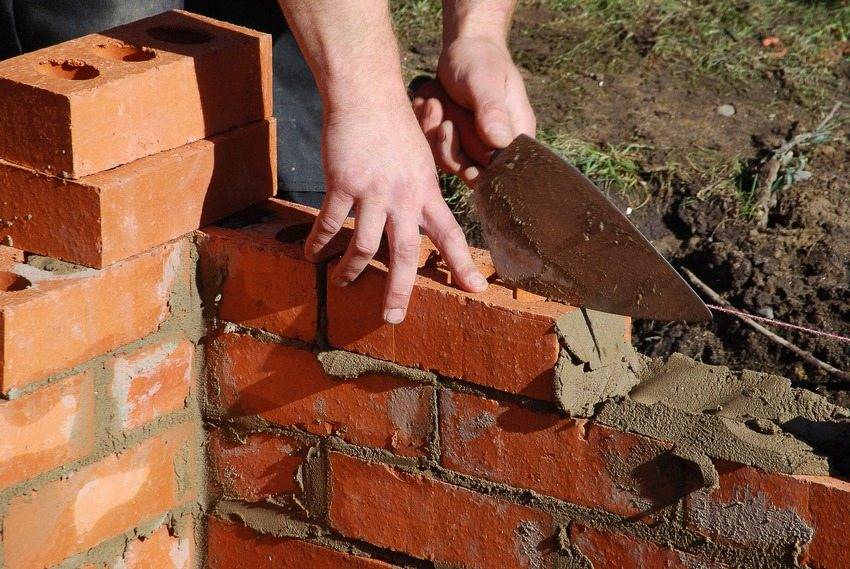

Кладка цоколя из кирпича

Материалы для кладки цоколя

Чтоб определить высоту цокольной кладки применяются различные данные, основанием для которых послужил многолетний практический опыт. Считается, что оптимальна та высота, которая не будет ниже максимального, снежного покрова, присущего данной местности. Ну, а, предельную высоту волен выбирать сам застройщик. Если запланировано строительство подвального помещения, то высоту, обычно, определяют в пределах от 80 до 100 см. В любом случае, предельную высоту цокольного этажа ограничивает высота пола на 1-м этаже постройки.

Самым простым и экономичным устройством цоколя может быть его возведение, как продолжение стенок ленточного фундамента. Чаще всего цоколь возводится из прочных материалов, аналогичных тем, из которых построен фундамент. Это может быть монолитный, а также блочный бетон, или же кирпич.

Необходимым условием является то, что вес материала, из которого производится кладка, должен соответствовать ее способу. Цоколь, возводимый из монолитного бетона, является продолжением конструкции фундамента, получаемого путем простейшего увеличения в высоту опалубочных щитов. Такой цоколь и фундамент интересен тем, что их поверхности можно придать фактурную текстуру, как первоначальный этап для отделочных работ. После снятия опалубки цоколь очищают от мусора и пыли и нужно провести проверку на наличие воздушных раковин и трещин, при обнаружении которых, заделать жидким цементным раствором.

Необязательно цоколь из кирпича, должен служить продолжением фундамента, сделанного из того же материла. Кирпичный цоколь, очень часто, выкладывается и поверх ленточного фундамента из железобетона, и по песчаному основанию, и по кладке из бутового камня. Условие, которое должно неукоснительно соблюдаться при укладывании кирпичного цоколя – это отсутствие чрезмерной нагрузки на стены, при которой не превышалась бы нагрузка на несущую способность цоколя.

Для кладки цоколя используется только полнотелый керамический кирпич. Его высота должна быть не менее 4 рядов кладки. В ленточных фундаментах на плоскости каждой стены цоколя делают вентиляционные отдушины, которые располагаются на высоте, начиная от 15 см поверхности земли, обеспечивая систематическую циркуляцию воздуха в подвальном помещении.

Для предотвращения негативного воздействия климатических и температурных условий на стены, применяется гидроизоляция цоколя. Самый простой и доступный материал, который используется для этих целей – это рубероид. Его нужно сложить вдвое и уложить поверх цоколя. При этом следует помнить: слой гидроизоляции надо располагать в двух уровнях – чуть ниже уровня поверхности пола или выше. Существует большой, кроме рубероида, выбор гидроизоляционных материалов. Все, начиная от выбора материалов для кладки цоколя, способов его кладки, гидроизоляции и прочего – прерогатива застройщика.

Материалы для кладки и отделки цоколя

Какие материалы и инструменты потребуются?

Материалы:

• армирующая кладочная сетка;
• кирпич, лучше красный, но подойдёт и силикатный;
• основа для цементного раствора: цемент, песок, остальные добавки по желанию (пластификаторы, морозостойкие присадки).

Перед тем, как класть цоколь из кирпича, следует подготовить инструменты:

При строительстве цоколя стоит заранее обдумать то, какой материал вы будете использовать

• уровень – для определения плоскости и ровности стены;
• строительный шнур, им создают разметку;
• отвес помогает формировать строго вертикальное положение стены;
• порядовка применяется для создания красивой стены;
• молоток с киркой пригодится при необходимости разделения кирпича;
• кельма помогает во время работы с раствором;
• лопата для замешивания цемента;
• шаблоны, подойдут металлические прутья.

Технология кладки

После того как сетка из арматуры установлена на фундаменте конструкции, нужно приступить к процессу закладки. Выложить цокольный каркас придется с углов. При этом после того, как будет оформлен первый ряд, проверяют ровность конструкции строительным уровнем. Кладка кирпича на фундамент выполняется строго горизонтальными рядами в один кирпич или в 1,5, реже в 2 кирпича. Каждый этап кладки покрывается раствором, толщина которого примерно 2,5 см. После того как кирпичный фундамент становится высотой в четыре ряда, рекомендуется начать процесс возведения стен. Цокольная поверхность отделывается преимущественно декоративным камнем. Бывает, что в качестве отделочного материала для здания используется плитка.

Если в помещении планируется возвести цокольный этаж на кирпичный фундамент, стоит позаботиться об установки вентиляционной системы. Отверстия для вентиляции лучше положить на высоте 15 см от уровня земли. Размер окошка зависит от общего диаметра труб для отдушин. Класть цоколь нужно не на землю, с использованием гидроизоляционного слоя в верхней части. Поэтому по завершении установки изоляции, прокладывают пласты рубероида.

Если в будущем планируется утепление конструкции, раскладка выполняется в полтора кирпича.

Какой кирпич нужен для цоколя?

Важным этапом строительства является выбор подходящего типа кирпича, он должен обладать:

• высокой прочностью;
• долговечностью;
• устойчивостью к негативным атмосферным влияниям;
• декоративными качествами. После постройки дизайн дачного участка или сада должен только улучшиться;
• морозоустойчивостью, выдерживанием многочисленных циклов заморозки и оттаивания;
• низкой способностью поглощения влаги;
• экологической чистотой сырья;
• качественной адгезией с цементом для исключения трещин и формирования дефектов.

Недопустима деформация материала после возведения сооружения, увеличения нагрузки, поэтому важно уделять внимание определению устойчивости и прочности кирпича. Для строительства следует использовать полнотелый кирпич

Для строительства следует использовать полнотелый кирпич

Перечисленным характеристикам соответствуют такие виды кирпича:

• силикатный. Однако цоколь из кирпича на ленточный фундамент нежелательно класть из силикатного типа, так как он иметт низкую устойчивость против повышенной влажности. Длительное воздействие влаги приведёт к разбуханию материала, утрате прочности и постепенному разрушению. Допускается делать фундамент из силикатного кирпича, обязательно предварительно определив уровень влажности в регионе. Если влажность высокая, необходима укладка гидроизоляции фундамента, но потребуется отделка основания;
• красный. Изготавливается из спрессованной глины с термической обработкой. Он придаёт цоколю необходимую прочность и в большей мере, но не полностью, защищён от действия влаги. При выборе лучше отдавать предпочтение кирпичу М150, он выдерживает до 60 циклов заморозки. В климате с повышенной влажностью рекомендуется использовать М250;
• керамический. Отличается наибольшей долговечностью. Клинкерные кирпичи – это разновидность керамики, они являются самыми надёжными для возведения цоколя. В основе используется особый сорт глины, который запекается при повышенных температурах. Клинкерный кирпич устойчив к влаге, отличается морозостойкостью и оптимальной несущей способностью. Нередко применяется в ходе строительства колодцев и скважин.

Отделка наружной стороны цоколя это необязательная процедура, но при использовании силикатного, красного кирпича помогает увеличить долговечность основания и предотвращает деформацию.

Материал лучше приобретать с небольшим запасом

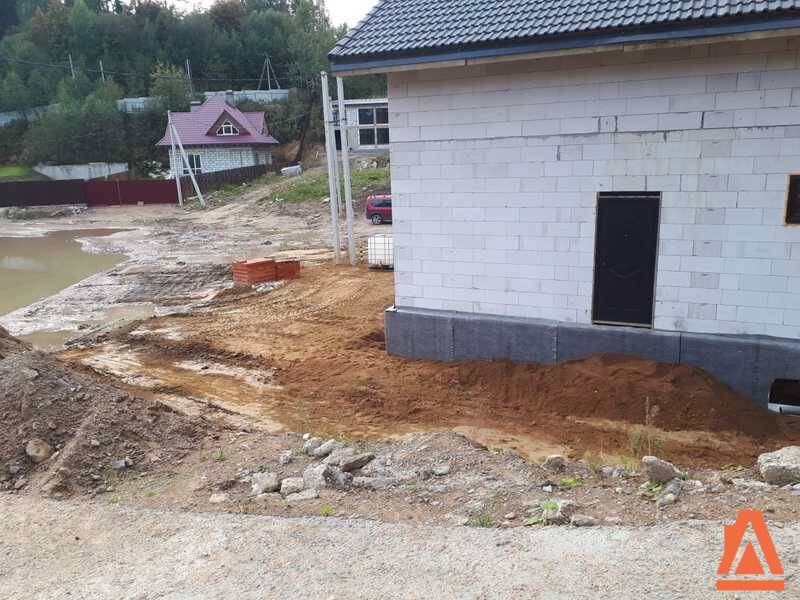

Особенности конструкции цоколя в доме из газобетона

Цоколь – видимая часть фундамента. Конструктивно эти элементы могут быть неразделимы: их, даже, часто выполняют из одного материала. Однако верхняя граница цоколя четко очерчена.

Цоколь завершается слоем гидроизоляционной пленки, уложенной по всей площади его горизонтальной поверхности. Эта пленка предохраняет фасадные стены от капиллярной влаги, содержащейся в грунте.

Рекомендуем к прочтению

Как правильно крепить облицовку из кирпича к газобетонным блокам

Подробнее

Капилляры – это дорожки внутри стен. Все натуральные строительные материалы – и камни, и дерево, обладают пористой структурой. Пустоты между заполняются водой: почвенная влага может подниматься по кирпичной кладке на высоту до 15 м. Чтобы воспрепятствовать намоканию фасадных стен, по границе цоколя и устраивают горизонтальную гидроизоляцию.

Чтобы защитить стены основания дома, выполняют вертикальную гидроизоляцию. Обычно под ней понимают простую обмазку цоколя смолой или другим жидким герметиком. Однако, это большой комплекс мероприятий по защите фундаментов от талых вод, от напорных потоков, – его описание достойно отдельной статьи.

Мы ограничимся упоминанием нужности вертикальной гидроизоляции и перечислением видов цоколя.

Традиционный, наиболее привычный цоколь – выступающий. При такой конструкции длина и ширина остова здания больше, чем длина и ширина стен. Это классический вариант, который повсеместно применялся в домах до середины прошлого века.

Цоколь делали очень толстым– пригодным для удержания мощных кирпичных стен. Но от конструкции отказались из-за ее сложности и дороговизны.

Сегодня, благодаря малому весу конструкционных блоков, можно делать западающий цоколь. При этом строители достигают двух преимуществ:

1. Экономится материал.
2. Попутно выполняется дополнительная защита: дождевая вода, стекающая с фасадных стен, льется мимо цокольной кладки.

Цоколь – средство для решения технологических и эксплуатационных проблем

Существует шесть доводов в пользу того, что кирпичный цоколь в доме из газобетона нужен.

1. С помощью кирпичной кладки выравнивают поверхность фундамента. При ручной заливке бетонной ленты или при монтаже фундаментных блоков сложно добиться идеальных плоскостей и точной геометрии. Сооружая цоколь из кирпича, вы сможете нивелировать последствия ошибок.
2. Кирпичная кладка достаточно тепла. После гидроизоляции она вполне надежно защищает стены от осенних луж, снеговых заносов и вешних ручьев. Для отделки основания дома, используйте самые прочные материалы на основе цемента, вплоть до железнения. Фасадные стены из пенобетона можно облицевать менее крепкими и более декоративными покрытиями.
3. Подошва – тот самый архитектурный элемент, который отличает солидный дом от простецкой избы. Даже дощатая конструкция на кирпичном основании приобретает изысканность и притязательность.
4. Четвертое преимущество, которое дает цоколь, – экономия пространства. Если подпол достаточно высок, в нем запросто можно разместить инженерные коммуникации – подводящие трубы, канализационные стоки, продухи. Благодаря такой особенности в доме легче спланировать и организовать различные специализированные хозпомещения – постирочные, домашние мастерские или лаборатории.
5. Напоследок стоит вспомнить и о пятом доводе в пользу цоколя. Речь идет о бонусном – цокольном этаже в доме из газобетона. Соорудив его, вы при относительно малых затратах получите несколько помещений – необлагаемых налогами, но вполне полноценных, пригодных для проживания.

Вариант утепленного цоколя в уровень со стеной

По конструктивному исполнению все цоколи делятся на 3 вида:

1. Выступающий. Наиболее частое исполнение, как правило, характеризующее недоработанные проектом конструктивные узлы цоколь-стена и соответствующие «пироги» систем. Цоколь выступает относительно плоскости фасада – поэтому его нужно дополнительно гидроизолировать в верхней части и закрывать керамическими или металлическими капельниками, что ухудшает внешний вид фасада и увеличивает материалоемкость конструкции, а значит – сметную стоимость. Так строят непрофессионалы.
2. Вровень со стеной. Этот вариант «заподлицо» уже сложнее в плане проработки конструкции узла и требует профессионального бетонирования фундамента и монолитного ростверка, т.к. любые отклонения плоскости фундамента делают данное исполнение узла невозможным! Поэтому так строят только профессионалы. Кроме, этого нужен точный теплотехнический расчет «пирога» цокольной части фундамента и несущей стены и правильно подобрать утеплитель, чтобы не было мостиков холода. В данном исполнении не требуется дополнительного монтажа капельников. Фасад стены выглядит эстетичнее!
3. Западающий. Это высший пилотаж по проектированию конструктивного узла цоколь-стена. Плюс он требует точного (до мм) выполнения всех бетонных работ. Необходимо подобрать утеплитель таким образом, чтобы он был тоньше (чаще это PIR плиты), но при этом соответствовал теплотехническому расчету. Плоскость фасада из газобетона при такой конструкции может нависать примерно на 5см относительно плоскости цоколя (из монолита) без учета утеплителя на газобетоне. Такой цоколь могут выполнить только избранные строители (в компании Фул Хаус только так и строят).

Оформление документации

Процесс возведения дома с цокольным этажом начинается с создания проекта. Этот этап работы следует поручить профессионалам, которые создадут проектную документацию с учетом действующих норм и стандартов. В ней будут расписаны все материалы, которые нужны для возведения дома, указано их точное количество и размеры.

В
нашем случае покупка земельного участка
осуществлялась без включения в документы
недостроя. Пришлось заказывать проект
у архитектора по имеющимся размерам
цокольного этажа, подгонять под него
планировку, с учетом уже имеющихся
несущих стен. Дальше мы все делали по
закону, оформляли все документы.

После получения проекта необходимо оформить разрешение на строительство. Без этого документа возведенная постройка будет считаться самовольной.

Индивидуальным застройщикам в этом вопросе поможет пошаговая инструкция:

Владелец земельного участка должен обратиться с проектной документацией в муниципальное образование, на территории которого расположен надел. Если объект относится на территории сразу двух населенных пунктов, разрешение придется оформлять в администрации субъекта Российской Федерации.
Индивидуальный застройщик с заявлением лично обращается в местную администрацию. Документы также можно подать через МФЦ, выступающий в роли посредников между физическими лицами и государственными инстанциями. Федеральное законодательство позволяет гражданам отправлять документацию в электронной форме, при условии оформления личной ЭЦП (цифровая подпись).
Муниципальный орган будет в течение 30 дней с момента официального обращения рассматривать заявку, после чего застройщику сообщат о принятом решении. Это время требуется специалистам государственного ведомства на проверку подлинности всех документов, соответствия действительности и Федеральному законодательству

Особое внимание уделяется проектной документации, в частности соответствию схемам и чертежам, действующим нормативам и стандартам. Застройщику выдается разрешение, либо отказ в письменной форме, с расшифровкой причин такого решения

Его он может обжаловать в судебном порядке.

После получения разрешительного документа индивидуальный застройщик должен в течение 10 дней обратиться в муниципалитет и передать пакет бумаг, в который входят:

• проектная документация;
• технические документы об инженерных коммуникациях, количестве этажей, высоте, площади постройки.

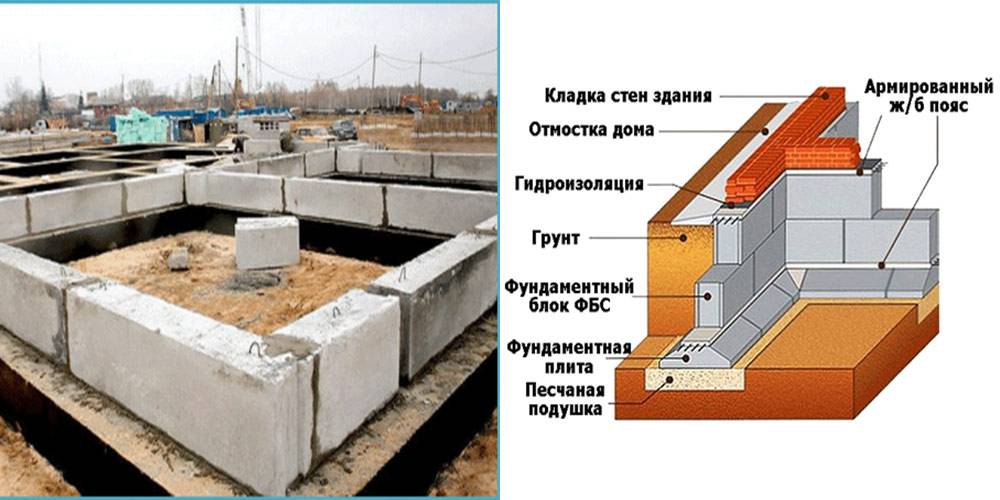

Монолитный железобетонный пояс

Если фундамент под здание изготовлен из сборных бетонных блоков, потребуется перед началом монтажа принять дополнительные меры по усилению конструкции. Укладка бетонного пояса на стену под плиты необходима чтобы:

• обеспечить равномерное распределение нагрузки от отдельных элементов перекрытия на отдельные фундаментные блоки;
• повысить прочность ленты фундамента на изгиб;
• выровнять обрез фундамента для того, чтобы правильно уложить плиты;
• увеличить жесткость здания при небольших подвижках грунта.

Укладка бетонного пояса на стену

Дело в том, что фундаментные блоки заводского изготовления не имеют армирования. Они рассчитаны на центральное сжатие.

Плиты перекрытия на фундамент под наружные стены опираются только на внутреннюю их часть, что создает эксцентриситет нагрузки (смещение относительно центра), вследствие чего появляется изгибающая сила, которую бетон без армирования выдержать не сможет.

Армирование представляет собой пространственный каркас, чаще всего состоящий из четырех продольных прутов, соединенных между собой в горизонтальной и вертикальной плоскости стержнями арматуры меньшего диаметра (хомутами).

Благодаря армированию конструкция легко справляется с изгибом. Вследствие монолитной технологии изготовления лента не имеет вертикальных швов и обеспечивает пространственную жесткость по всему периметру здания.

Лучше всего заливать сразу всю смесь, чтобы не образовалось стыков

Заливку выполняют двумя способами:

• весь периметр за один раз;
• послойно.

Послойное производство работ может понадобиться, если высота пояса больше рекомендуемой, и возникли обстоятельства, которые вынуждают прервать выполнение работ. Правильно заливать всю смесь за один раз. В этом случае не образуется стыков бетонной смеси с различными характеристиками и степенью застывания, что существенно увеличит прочность всей конструкции.

Подготовка фундамента

Особенностью газобетонов является не только максимальная лёгкость, но и высокие показатели гигроскопичности. Любое ощутимое повышение уровня влажности провоцирует потерю строительным материалом теплоизолирующих свойств, поэтому дома из газобетонов в обязательном порядке возводятся на цоколе, как правило из бетона или кирпича.

СправкаОсновное назначение цоколя — защита стен от атмосферных осадков, таких как снег и дождь, а также от влаги, которая поступает от земли посредством капиллярного подсоса.

Высота цоколя для дома из газобетона определяется исходя из глубины залегания грунтовых вод, среднего количества и характера выпадаемых осадков. Она должна быть выше среднего уровня снежного покрова для данной местности.

Так для Московского региона средняя высота снега достигает максимума в феврале и в среднем составляет 25-35 см на открытых участках и 40-45 см — на защищенных. Защитой могут выступать заборы, соседние сооружения и растительность. Исходя из этого 40 см цоколя будет достаточно.
Ещё на высоту цоколя влияет эстетический внешний вид здания, количество и высота ступеней, исполнение продухов. А также наличие или отсутствие подвальных и полуподвальных помещений, расположение коммуникаций в подполье.

Внимание!Не забудьте выполнить отсечную гидроизоляцию с помощью любого рулонного материала на битумной основе. При использовании менее прочного рубероида рекомендую уложить его в 2 слоя.. Гарантией качественной кладки будет применение отсечной гидроизоляции, что станет дополнением стандартной гидроизоляции фундаментного основания

Гарантией качественной кладки будет применение отсечной гидроизоляции, что станет дополнением стандартной гидроизоляции фундаментного основания.

Виды цоколя

Каждый третий дом с кирпичным цоколем был построен своими руками, процент ещё больше если учесть только ленточный тип фундамента.

Устройство цоколя из кирпича разделяется на несколько видов:

ровный

При выведении здания в одну плоскость важно соблюсти одинаковую толщину стен основания и жилого помещения. Дабы улучшить эстетический вид, используются декоративные бордюры или карнизы, они визуально помогут отделить цокольный этаж от жилья;

Цоколь представляет собой переход от фундамента непосредственно к самому строению

выступающий. Имеет эффектный вид и явно разграничивает черты основания от жилой постройки. Поверх конструкции цоколя всегда устанавливаются отливы

Важно определиться с толщиной стен, только после расчёта ширины определяют количество кирпича и раствора, затем начинают делать фундамент;
западающий. Кирпич от воздействия атмосферных явлений склонен к разрушению, чтобы предотвратить негативное явление используют западающий вид цоколя

Его чаще применяют в дождливых регионах. Здесь цоколь несколько тоньше основных стен.

Зачем это выводить ноль кирпичом на фундаменте?

В практическом значении вывести 0 на фундаменте — значит придать верхней области конструкции основания исключительно горизонтальное расположение

Важно учитывать момент, чтобы уровень фундамента при этом целиком и полностью располагался в одной единой плоскости. Подобная необходимость основана на том, что «подушка» выполняет важные функции здания, а именно принимает на себя всю нагрузку конструкции

Чтобы вес равномерно распределился по всей плоскости, верхний уровень выводится под ноль, тем самым избегается преждевременного разрушения дома.

Среди существующих вариантов, оптимальным считается выход, когда формируется основания из бетона на начальном этапе заливки конструкции. На теории все обосновать намного легче, чем реализовать в жизнь, поэтому на практике не всегда получается вывести горизонтальный уровень, который считался бы идеальным. Нередко мастера имеют дело с ошибками в работе, и подобные моменты приходится исправлять на поздних этапах работы, после заливки основания раствором. Поэтому актуальным является метод выведения нулевого уровня с использованием кирпича или камня.
