Как сделать теплый пол от отопления — пошаговое руководство. Монтаж своими руками

Виды укладки труб теплого пола

Существует несколько основных способов укладки теплого водяного пола. Самая простая схема укладки труб для водяного теплого пола – «улитка», позволяет выполнить самостоятельный монтаж, без привлечения специалистов. Низкая теплоотдача и эффективность способа «улитка» несколько снижает его популярность.

Также существует разновидность укладки – «змейка». Осуществить правильный монтаж змейкой достаточно проблематично и требует определенных профессиональных навыков. Но с помощью варианта укладки змейкой, удается сократить затраты на отопление.

Каждый из способов монтажа имеет следующие преимущества и недостатки.

Ракушка или улитка

Укладка пола осуществляется по спирали. При этом получается, что между трубами подачи горячей воды лежит обратка, в которой температура существенно ниже. Правильно проложить трубы пола улиткой достаточно просто.

Единственным недостатком метода является появление холодных зон при большом шаге укладки, что необходимо учитывать при необходимости рассчитать трубу. Оптимальным будет решение сделать шаг не более 10 см.

Змейка

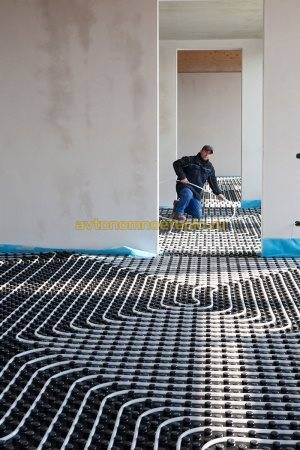

Монтаж может быть выполнен обычной или двойной укладкой трубопровода. Правильная укладка труб для водяного теплого пола змейкой позволяет избежать появления холодных зон или неравномерного нагрева воздуха. Чтобы облегчить процесс монтажа, существуют специальные маты для крепления труб. Следуя инструкции по укладке, можно самостоятельно смонтировать систему отопления.

Чтобы разложить трубу змейкой, используют специальные фиксирующие элементы

Крайне важно, чтобы контур не был зафиксирован намертво. Труба под воздействием горячей воды будет расширяться и сужаться

Важно избежать деформации водяного контура после монтажа.

При выборе метода укладки, следует учитывать общую отапливаемую площадь помещения, наличие профессиональных навыков и соответствующего инструмента. Правильно подключить систему водяного отопления можно только строго соблюдая рекомендации и этапы монтажа, указанные производителем.

Установка отражающей пленки

Одной из основных особенностей теплого пола является наличие в его пироге пленки, отражающей тепло вверх в помещение. От этого слоя напрямую зависит эффективность напольной системы обогрева. Укладывается он поверх теплоизоляции под прослой с трубами или электрическими матами (кабелями).

Применять на этом этапе монтажа обычную фольгу или фольгированный полиэтилен, предназначенный для пароизоляции, следует с осторожностью. Алюминий от контакта с щелочным бетоном может истончиться и утратить свою отражающую способность

Если трубы теплого пола будут закрываться гипсовой стяжкой или настилом, то еще ничего страшного. Но при использовании цементного раствора от такого варианта лучше сразу отказаться. В этом случае инструкции от производителей применяемых материалов и строительные нормы разрешают только фольгированные пленки со специальным покрытием.

Установка защитной пленки

Отражающий подстил позволяет избежать неравномерного нагрева отдельных участков пола. Без него непосредственно над трубой поверхность будет более теплой, нежели буквально в 5–10 сантиметрах рядом, где трубопровода с горячей водой нет. Экономить на пленке с фольгой не стоит.

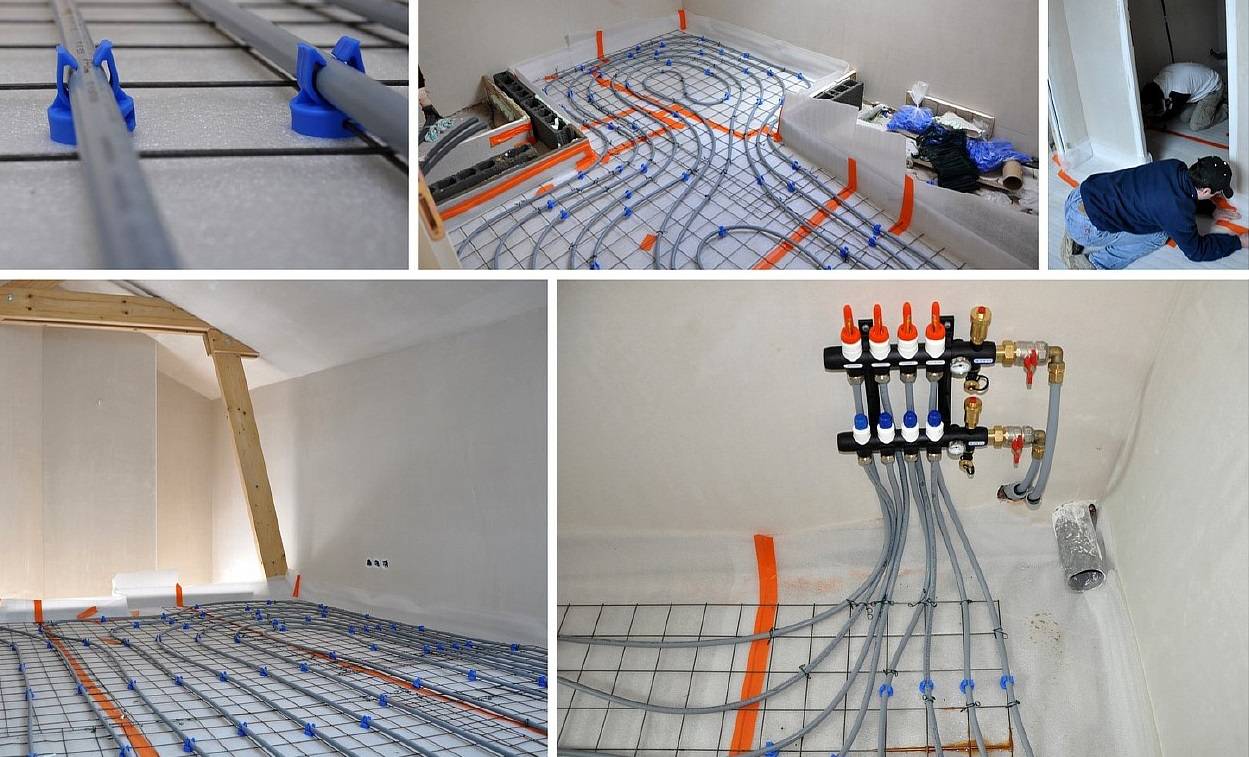

Подключение системы к подаче теплоносителя и установка коллектора

Чтобы разобраться, как подключить теплый пол к системе отопления, нужно понять, какие элементы системы в этом задействованы. Как и в классических схемах отопления, этими элементами являются:

  • труба подачи нагретого теплоносителя;
  • труба обратки или возврата остывшего теплоносителя.

Когда система состоит только из одного контура, можно подсоединить ее напрямую к котлу. Если контуров больше одного, для обеспечения равномерного распространения теплоносителя необходимо подключение коллектора теплого пола к подаче теплоносителя. К нему, соответственно, присоединяются контуры остальной системы.

Для начала необходимо выбрать место установки коллектора. Существует несколько вариантов размещения:

  • обустройство коллекторного шкафа;
  • установка в нишу в стене;
  • монтаж на стену в навесном положении.

Популярные модели коллекторов снабжены автоматической терморегуляцией. В комплекте будут датчики температуры и различные измерительные приборы. Процесс распределения теплоносителя происходит в автоматическом режиме.  Упрощенная схема коллектора теплого пола предусматривает пару термометров и регулировку в ручном режиме.

Для начала к коллектору подключают две трубы — обратка и подача. После этого подсоединяют «ветки» различных трубопроводов. Для контроля и регулировки отопления более точно необходимо подключить циркуляционный насос, трехходовой смеситель и регулирующие вентили.

Для простоты ремонта и обслуживания в зоне соединения труб монтируют запорные вентили, а на конце коллектора предусматривают сливной кран. Такая система работает от котла, и температура будет зависеть от температуры подачи теплоносителя.

Монтаж водяного пола

Решив сделать теплый «пирог», нужно определиться с некоторыми аспектами. Например, в доме будет

  1. батарейное отопление с подогревом полами или только низкотемпературное;
  2. низкотемпературный контур, для которого выбирается отдельный режим. Необходимо учесть, что один контур – это отопление площади не больше 20 м2;
  3. котел, который сможет подавать тепло в контуры, батареи, а также будет обеспечивать дом горячей водой.

Как сделать водяной теплый пол своими руками относительно быстро? Монтаж нужно начинать с приобретения всех необходимых элементов конструкции.

С уточнения характеристик объекта должны начаться все расчеты. Нужно определиться, «пирог» теплого пола – основное отопление или только подогрев. Схема может пропустить место, где будет стоять мебель, которую никто не планирует двигать на протяжении десятилетий.

Итак, для расчетов понадобятся следующие знания:

длина одного контура должна быть в пределах 100 метров;

Внимание! Если длина труб превышает 100 метров, в контуре больше поворотов, значит, увеличивается гидравлическое сопротивление, вода хуже циркулирует в системе и в итоге температура в контуре неравномерная

  • когда контуры – единственный источник отопления, шаг между витками не должен превышать 20 сантиметров. Если же водяной пол – это дополнительный способ обогрева, достаточно, чтобы шаг был в пределах 30 сантиметров;
  • при укладке контура от стен нужно отступать не менее 10 сантиметров.

Предположим, что у нас на первом этаже частного дома в умеренной климатической зоне 5 комнат и 1 коридор (его длина 10 метров) также есть котельная. Логичен будет монтаж отдельного контура в каждой комнате. Тогда через коридор к котельной нужно осуществить проведение труб для соединения с коллектором. Таким образом, делать отдельную укладку труб в коридорах нет необходимости, но к длине каждого контура нужно прибавить расстояние от комнаты до коллектора.

В нашем доме отопление только низкотемпературное (шаг 20 см). Это значит, что длину труб можно рассчитать по такой формуле:

– это квадратура комнаты, у нас она 15 метров;

– расстояние между витками (0,2 метра);

– стандартный коэффициент, он нужен для учета трубы на загибы.

метра трубы.

Это самая дальняя комната, значит, от коллектора до неё вода пройдет путь в 15 с небольшим метров. Таким образом, длина первого контура с учетом расстояния до котельной равна 98 метров.

Так нужно провести расчет каждого контура. И в итоге иметь представление о том, сколько метров труб в нашем частном доме необходимо для теплого водяного пола.

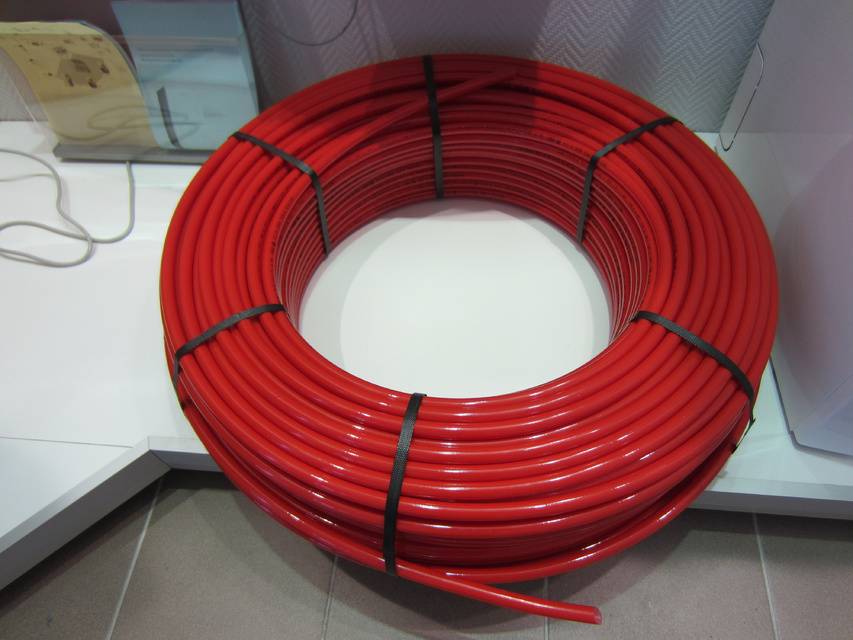

Правильно рассчитав количество метров, трубы можно будет приобрести оптом

Составляющие конструкции

Для создания системы понадобится не только труба, но также

  1. котел. Лучше всего приобретать тот, что сможет работать даже летом для ГВС, не отапливая при этом дом. Мощность устройства, прежде всего, зависит от квадратуры дома.
  2. смесительный узел. Он состоит из нескольких элементов. Среди них коллектор (в нем должно быть столько выводов, сколько есть контуров теплого пола), клапаны, воздухоотводчики. А также фитинги и циркулярный насос.

Устанавливается коллектор на стене над полом рядом с котлом, температура выставляется для каждого контура отдельно. Все это можно смонтировать в первую очередь, а затем непосредственно заняться монтажом теплого пола.

Обустройство коллекторного узла, подключение к котлу

Коллекторный узел

За нагрев теплоносителя отвечает отопительный котел. Его мощность должна равняться суммарной мощности всех напольных отопительных контуров (и радиаторов отопления, если они предусмотрены) плюс 15-20% от полученного результата.

В доме следует запроектировать установку коллекторных шкафов, внутри которых размещено оборудование для подключения отопительных контуров:

  • 2 коллекторные гребенки (подающая и обратная)
  • клапаны запорные/регулировочные
  • циркуляционный насос
  • воздухоотводчик
  • расходомер
  • манометры

Количество отводов коллекторных гребенок должно соответствовать количеству подключаемых контуров, поэтому  распределительный узел монтируется после разработки проекта напольного отопления. Гребенки подключают к подающему и обратному трубопроводу, подсоединенным к котлу.

Принцип работы

Функционирование распределительного узла

Нагретый теплоноситель поступает в напольный контур, отдает тепло и по обратному трубопроводу возвращается в котел, где снова нагревается. За постоянное движение жидкости отвечает циркуляционный насос. Когда воздух в помещении прогревается до заданных значений, срабатывает установленный в нем термодатчик, и клапан перекрывает поступление нагретого теплоносителя в соответствующий контур.  В более простом варианте регулировка нагрева теплого пола выполняется вручную.

Не стоит экономить, устанавливая коллектор с запорными клапанами вместо регулировочных – монтаж более дорогого оборудования окупится за счет экономии энергоносителя и позволит в автоматическом режиме поддерживать благоприятный микроклимат в доме.

Как сделать красивый и недорогой забор на даче своими руками: из дерева, металла и поликарбоната | (70+ Фото & Видео) +Отзывы

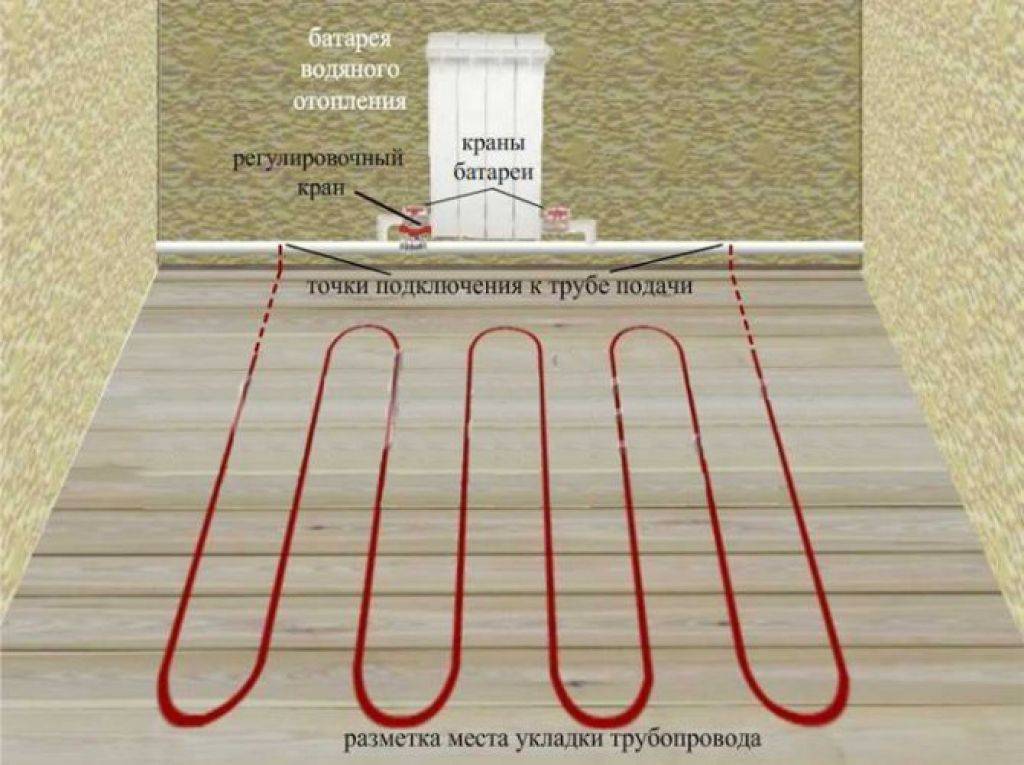

Процедура подключения теплого пола от радиатора

Для врезки нам понадобится только две детали: радиаторный кран, который будет установлен на подачу (он перекрывает ток жидкости в контуре теплого пола), и регулятор температуры РТЛ. Клапан должен быть оснащен термоголовкой, которая реагирует на температуру теплоносителя, а не воздуха в помещении. Выполняем работу в следующей последовательности.

На фото показаны две точки врезки в систему. Сверху проходит труба подачи – в нее врезан серый тройник, а снизу – труба обратки. Тут помимо тройника использованы небольшие отрезки полипропиленовых труб и три угловых тройника на 90 градусов. Оба вывода обращены вверх для удобства подключения. На обратном выходе еще не установлена головка под клапан РТЛ, поэтому начнем работу с ее установки.

При помощи любого уровня отмечаем вертикальную линию, чтобы получить точку крепления. Прикручиваем сюда клипсу-фиксатор для полипропиленовой армированной трубы. Крепится она на дюбель-шурупы или саморезы в зависимости от материала стен.

Впаиваем вывод и сразу фиксируем его в клипсе.

Теперь у нас установлены оба резьбовых вывода под краны. Монтируем их согласно инструкции

В работе обязательно пригодится разводной ключ и уплотнительный материал для резьбовых соединений – сантехнический лен или лента фум. Обязательно обратите внимание на маркировку крана на его корпусе. Стрелочкой будет указано правильное направление движения теплоносителя

Ошибка приведет к некорректной работе системы.

К выводам труб от теплого пола подсоединяются головки – с внутренней резьбой для обратки, и внешней – для подачи. В итоге выводы должны получиться на одном уровне с кранами от труб отопления.

Соединять все выводы мы будем гофрированной стальной трубкой. Это очень надежное решение.

В завершение на кран подачи устанавливаем термоголовку. Существует их очень много разновидностей, главное не ошибиться с типом – об этом мы уже писали.

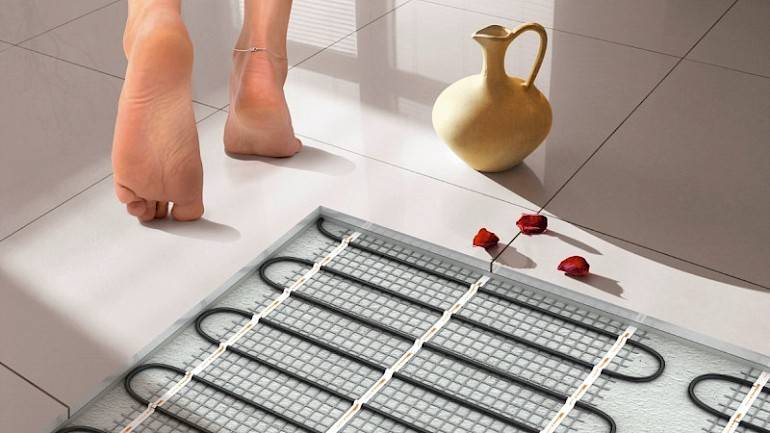

Монтаж теплого пола электрического с использованием термоматов

Если в качестве будущего напольного покрытия выбрана кафельная плитка, то кабельный нагревающий мат — лучшее решение для обустройства теплого пола.Такие термоматы могут быть одножильными или же двужильными:

  1. Первый кладется на подготовленную стяжку и отлично нагревает напольное покрытие до максимально комфортной температуры. Отличительная особенность одножильных термоматов — это два, так называемых, «холодных конца», длиной от 2,5 до 5 м.
  2. Второй (двужильный) укладывается практически под любое финишное покрытие на пол. Это электросистема с много большей, нежели у одножильной, теплоотдачей. Имеет 2 конца — один «глухой», другой «холодный». В монтаже такой теплый пол чрезвычайно прост и гарантирует обогрев всего помещения, а не какой-то одной его части.

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

  1. Насос;
  2. Котёл;
  3. Коллектор;
  4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

  1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z1 – 1,7 вентиль термостата;

Z2 – 1,2 смеситель;

Z3 – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

  1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S – площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 – 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

  1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
  2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа

ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Виды теплых полов

Перед тем, как сделать теплый пол своими руками, необходимо разобраться, какие виды отопительных систем бывают и, какие из них больше подходят для конкретного жилища.

Основные преимущества теплых полов:

  • равномерный прогрев помещения;
  • комфортность;
  • полная автономность.

Получаемое с помощью этих полов тепло эффективно используется для обогрева помещений. Как выбрать теплый пол для своего жилища? Существуют различные виды теплых полов, поэтому определить, какой лучше из них, можно только узнав все их плюсы и минусы. Одни из них прогреваются при помощи горячей воды (водяные), а другие – электричества (электрические). Последние подразделяются на 3 вида:

  1. стержневой;
  2. кабельного типа;
  3. пленочный.

Все полы имеют свои преимущества и недостатки. Так к преимуществам водяных теплых полов относятся:

  • отсутствие конверсии воздуха, создающее более комфортную атмосферу в доме;
  • сравнительно низкая температура нагревателя;
  • отсутствие сырых углов, что предотвращает образование грибка;
  • нормальная влажность воздуха в помещении;
  • легкость уборки;
  • саморегулирование теплообмена при изменении температуры;
  • экономичность, позволяющая сократить расходы отопления на 20–30%;
  • отсутствие радиаторов отопления;
  • длительный срок службы (до 50 лет).

К минусам водяных полов можно отнести только то, что их нельзя использовать в многоквартирном доме от центральной системы отопления и на их устройство в таких зданиях требуется разрешение служб жилищно-коммунального хозяйства.

К преимуществам электрического теплого пола относятся те же свойства, что и водяного, но кроме этого у них еще существует возможность ремонта локальных неисправностей и установка без специального оборудования и разрешений.


Теплый пол своими руками

Многие задумываются над тем, подходит ли ламинат под теплый пол? Какие материалы используются для половых покрытий? К минусам таких отопительных систем можно отнести:

  • Ограничение в выборе вида напольного покрытия. Это значит, что его коэффициент теплопередачи не должен превышать 0,15 Вт/м2К. Для декоративного покрытия такого пола подходят: плитка, наливные полы, гранит, мрамор, линолеум, ламинат, ковровое покрытие, имеющие разрешающую маркировку. Таким образом, теплый пол под ковролин или под ковер можно монтировать, только с соблюдением выше перечисленных требований.
  • Необходимость приподнимания пола на 6–10 см.
  • Инерционность нагрева в течение 3–5 часов.
  • Использование мебели из натурального дерева, поскольку изделия из МДФ, ДСП, пластика при постоянном нагревании могут выделять вредные для человека вещества.
  • Довольно высокие финансовые затраты на электроэнергию при устройстве электрических полов.

С учетом всех выше перечисленных преимуществ и недостатков теплых полов их предпочтительнее монтировать в небольших помещениях: в ванной, коридоре, туалете, кухне, спальне, на утепленном балконе. Чаще всего мастера укладывают теплый пол под плитку. Это обусловлено хорошими теплопроводящими характеристиками керамики. Для круглосуточного обогрева помещений больше подходят водяные полы.

Теплые полы подразделяют на 2 вида:

  1. Комфортные, слегка подогревающие стяжку, гарантирующие приятные ощущения при ходьбе. Наряду с ними применяются и другие системы отопления.
  2. Отопительные, когда кроме создания комфортных условий они являются полноценным отоплением.

Для квартир в многоэтажных домах лучше использовать электрический теплый пол, а в частных домах – водяной. Теплый водяной пол редко дает удельную мощность более 100 Вт/м2, поэтому такое отопление следует использовать в хорошо утепленных строениях.

Расчет водяного теплого пола или электрической системы лучше доверить специалистам, поскольку не каждый сможет просчитать все необходимые показатели в соответствии с санитарными нормами. Рассчитать, сколько стоит теплый пол, каждый может самостоятельно, воспользовавшись онлайн-калькулятором.

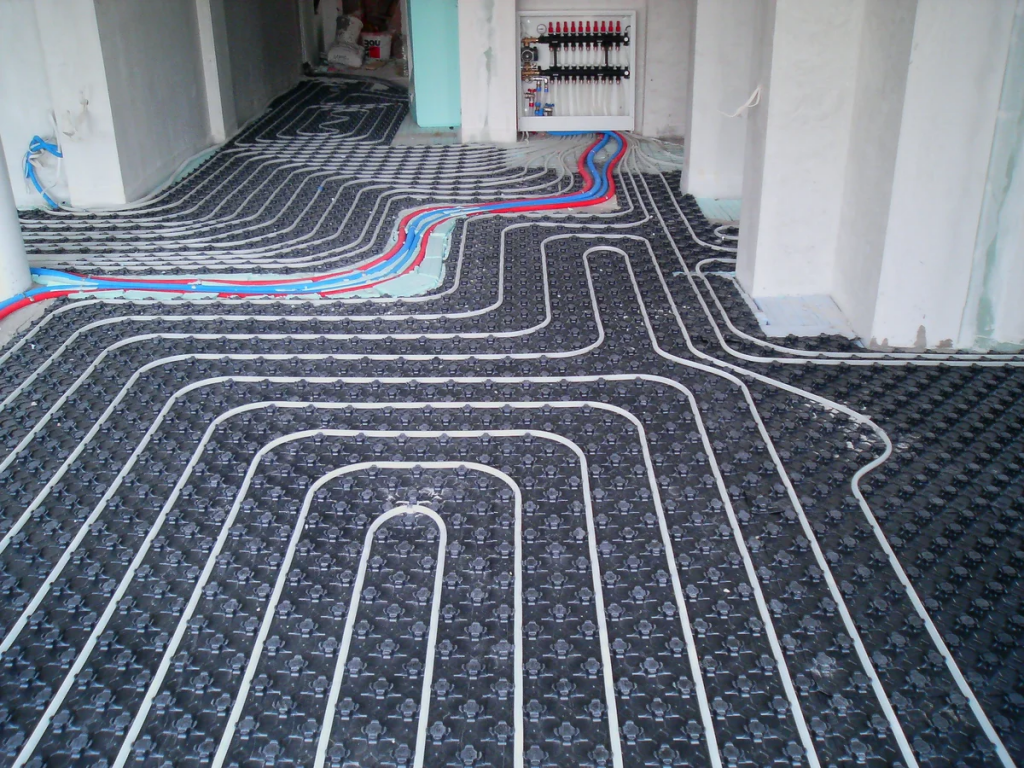

Схемы укладки водяного теплого пола

От правильно подобранной схемы выкладки зависит равномерность обогрева поверхности. «Змейка» применяется в том случае, когда не нужна одинаковая интенсивность нагрева напольного покрытия. Например, в жилой комнате не обязательно нагревать пространство под корпусной мебелью или шкафами-купе.

Схема «улитка» позволяет расположить трубы с теплоносителем для равномерного прогрева.

Комбинированный способ делает возможным прогрев углов у наружных стен помещения.

Змейка

Выкладка «змейка» начинается по периметру всего помещения, затем петля выгибается на 180, и укладывается от стены к стене зигзагами. В этом случае поверхность прогревается неравномерно, имеются участки с более и менее интенсивным обогревом.

Второй способ «змейка» подразумевает, что трубы с горячей и остывшей водой кладутся рядом. В результате происходит равномерный прогрев всей поверхности.

Схема «Змейка» имеет следующие особенности:

  • максимальный изгиб петли достигает 180
  • уложенный данным способом контур работает от не слишком мощного циркуляционного насоса
  • активно применяется в ванной комнате и санузлах
  • монтируется в помещениях с линейным уклоном, укладывая от смесительного узла в сторону наклона

Улитка

Проложение труб начинается вдоль стен, затем у самой дальней стены петля разворачивается обратно. Её прокладывают по спирали, перемещаясь к центру комнаты. Достоинством данного метода является одинаковый прогрев всей поверхности даже у наружных стен, что позволяет снизить мощность котла при сохранении отдачи теплоносителя.

Особенности схемы укладки «Улитка»:

  • изгиб трубы составляет 31-90
  • используется при отоплении больших площадей, где обогрев идёт за счёт нескольких водяных контуров
  • не применяют в комнатах с линейным уклоном, потому что велика вероятность частого образования воздушных пробок

Комбинированная схема раскладки

При комбинированной схеме часть комнаты отапливают водяным контуром, уложенным способом «улитка», а вторая половина – по схеме «змейка». Либо две жилые комнаты в доме можно отапливать по схеме «улитка», а в санузеле и душевой проложить несколько витков «змейкой». Как составить схему укладки пола по плану?

При составлении плана монтажа пола надо учитывать следующее:

  • определиться, в каких помещениях будет проведена система «тёплый пол», а где останутся радиаторы
  • мощность котла
  • размеры комнат в м2
  • количество отапливаемых этажей
  • материал основы (дерево, бетон, полистирол)
  • расположение мебели в комнатах
  • угол наклона поверхности

Также при расчете следует обратить внимание на некоторые нюансы:

  • длина контура (общей длины трубы теплоносителя) не должна превышать 80 м, иначе нарушается циркуляция
  • разница между длиной контуров в разных комнатах должна быть не более 15 м
  • минимальная площадь контура должна составлять 15 м2
  • количество материала зависит от шага укладки
Расстояние между петлями/смРасход материала/погонный метр
1010
156,7
205
254
303,4

Т.о. количество материала высчитывается по формуле:

погонный метр трубы (с учётом расстояния между петлями) x площадь помещения

План дома или помещения переносят на миллиметровую бумагу либо пользуются специальной программой.

Водяной теплый пол

Он представляет собой наиболее старую модификацию. Используется уже достаточно давно, и успел зарекомендовать себя как надежная система. А главное монтаж, при наличии инструментов может произвести мастер без подготовки самостоятельно.

Водяной теплый пол – это система, состоящая из труб, которые помещаются под основное половое покрытие. При этом существует два варианта размещение коммуникаций, это:

  • «Мокрый». Получил свое название благодаря тому, что при его монтаже используются жидкие материалы в частности – цементная стяжка.
  • «Сухой». Трубы монтируются на полистирольные маты или дерево-реечную подложку. Чаще всего такой вид пола можно наблюдать именно в деревянных домах или квартирах, где нет возможности использовать стяжку.

Нельзя сказать какой вид пола лучше, каждый вид используется в разных ситуациях. Подробнее о них поговорим ниже. А пока – особенности водяного пола в сравнении с электрическим.
