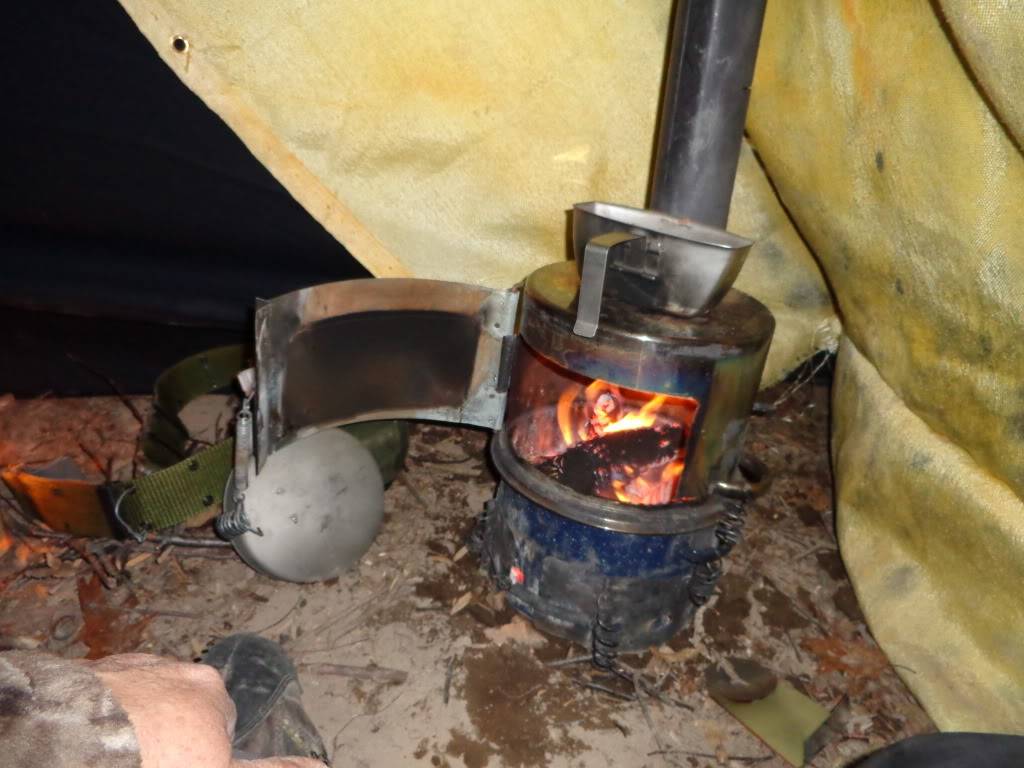

Выбираем и изготавливаем походную буржуйку своими руками

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его  из простого железа, у которого толщина равна 1 мм. В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

  • Кроме того, используются такие элементы, как:
  • Погонажные профили;
  • Квадратной формы труба;
  • Специальные уголки;
  • Арматура;
  • Прут.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку

Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева

В чем заключаются достоинства буржуек?

В первую очередь такие приборы длительного горения отличаются низкой рентабельностью. Ведь для их изготовления, как правило, используются емкости, бывшие в употреблении. Их можно приобрести совершенно бесплатно либо за минимальную стоимость. То же самое можно сказать и о цене топлива.

Кроме этого:

  • Буржуйку можно сделать своими руками, если найти удачные и понятные чертежи ее конструкции.
  • При небольших размерах печки она обладает достаточным КПД.
  • Для нее нет нужды устраивать мощный фундамент.
  • Не нужно оформлять кучу разрешительных документов.
  • Простое обслуживание и бесплатная установка.
  • Буржуйка, кроме функции отопления, может служить варочной печью.

Дверца для топки

Но несмотря на все преимущества подобных печей, сооружаемых своими руками, они имеют такие недостатки, как быстрое прогорание топлива, а также быстрое остывание из-за неспособности накапливать тепло. Все эти недостатки можно устранить, если применить усовершенствованные виды печей и соорудить аккумулирующие тепло конструкции.

О конструкции

Самодельная печь буржуйка из бочки имеет высоту 89 см, диаметр 60 см и вес 21 — 25 кг, обладает глухим подом и достаточно высокой дымоотводной трубой. В качестве топлива используется древесные опилки, стружка, сухие дрова и топливные брикеты. Вследствие достаточно тонких металлических стенок и высоты корпуса КПД такой печи не превышает 15 — 20%.

Принцип её действия довольно прост: древесина закладывается в топку и разжигается. При горении дрова выделяют большое количество тепловой энергии, которая передаётся корпусу печи буржуйки. Нагретый металл отдаёт тепло в окружающую атмосферу и отапливает помещение. Количество тепла увеличивается за счёт длинной дымовой трубы, по которой перемещается горячий дым на улицу.

Мнение эксперта Николай Давыдов Печник с 15-летним стажем

Для правильного протекания газодинамических процессов в печи буржуйке из 200 л бочки, поддувало должно быть расположено как можно ниже. В противном случае нижняя часть заберёт значительную часть тепловой энергии и перенаправит её в землю. Если поддувало нужно расположить повыше, то можно замуровать нижнюю часть ёмкости кирпичом.

Принцип действия буржуйки

Работа буржуйки основана на явлении пиролиза. У такой печи, где топливом является отработка масла, есть 2 основных отделения: бак и камера сгорания, находящиеся на разных уровнях. Первое предназначено для заливки отработки и ее сгорания.

В другом отделении, расположенном выше, происходит дожиг продуктов горения отработки, смешанных с воздухом. На первом этапе температура относительно умеренная, а на втором намного выше — до 800⁰.

При изготовлении такой печи главная задача — сделать так, чтобы воздух поступал в оба отделения. В первую камеру он попадает через отверстие, предназначенное для загрузки жидкого топлива. Отверстие оборудовано специальной заслонкой, посредством которой регулируют объем подачи воздуха.


Несмотря на то что конструкция печи очень простая, к дымоходу буржуйки предъявляются повышенные требования. Для эффективного отведения продуктов сгорания нужно заготовить прямую трубу диаметром более 10 см и длиной более 400 см. Изгибы и горизонтальные участки крайне нежелательны. Кроме прямого предназначения труба также выполняет роль остаточного теплообменника

Доступ воздуха во второй бак обеспечивают отверстия диаметром около 9 мм. КПД правильно собранной буржуйки достигает 90%. Визуально разные буржуйки могут отличаться друг от друга как формой, так и размером, но принцип действия один.

Мощность печи-буржуйки пропорциональна объему нижнего бака. Чем он объемней, тем реже придется добавлять отработку. Иногда эту емкость делают очень массивной, вмещающей около 30 л использованного масла.

Усовершенствование простой конструкции печки на отработке предоставило возможность изобрести агрегат для обустройства гаража, в котором приятно будет помыть руки горячей водой, или небольшой частной баньки:

Гаражные печи и их разновидности

Прежде чем мы расскажем, как сделать печь для горожа своими руками, попробуем рассмотреть основные разновидности печек и доступные нам виды топлива. Для обогрева гаражей мы можем использовать:

  • Дизельное топливо;
  • Самые обычные дрова;
  • Каменный уголь;
  • Бензин;
  • Отработку.

Магазинная дизельная печь работает без дымохода и занимает немного места.

Покупная дизельная печка для гаража – решение отличное и эстетичное. Она позволит полностью прогреть гараж, работая на простой солярке. Такая печка быстро разжигается и выходит на рабочий режим, не требует дымохода. Но нужно помнить о том, что вас будет вечно преследовать запах солярки, избавиться от которого просто невозможно. К тому же, вам нужно будет где-то покупать солярку, тратя на обогрев большие суммы.

Качественной солярки, которая будет давать минимум неприятного запаха, в продаже практически нет.

С помощью бензиновой печки для гаража, конструкцию которой мы расскажем в нашем обзоре, вы сможете быстро прогреть рабочее помещение. Главное, достать откуда-нибудь дешевый бензин. Печь для гаража из бочки, работающая на бензине, порадует простотой изготовления. А еще такой агрегат можно использоваться для обогрева любых других помещений, например, дачных домиков.

Главной особенностью нашей печки станет отсутствие сильного неприятного запаха при ее эксплуатации.

Если у вас твердотопливная печь, то придется найти место для хранения дров.

Твердотопливные печи на дровах и каменном угле радуют простотой и доступностью. Топливо для них дешевое, а в некоторых случаях и бесплатное. Дровяная печь для гаража отличается простой конструкцией, не дает неприятного запаха нефтепродуктов, может работать на различных видах твердого топлива. Только вот владельцу гаража придется постоянно убирать из нее золу, но ее можно использовать как удобрение на своем садовом участке или огороде.

Масляная печка (она же печь на отработке) порадует простотой своего изготовления. Сделанный своими руками и установленный в гаражном помещении прибор обеспечит людей теплом. А если ваша деятельность связана с частой заменой масла, то вы получите в свое распоряжение неиссякаемый и бесплатный источник топлива. Давайте посмотрим, как сделать печь для гаража и что для этого нужно.

Как сделать буржуйку длительного горения?

Чтобы буржуйка как можно дольше излучала тепло без подкидывания очередной порции дров, не прогорала быстро, можно изготовить печь длительного горения, топливо при этом будет не гореть, а тлеть, процесс отапливаемости без закладки дров можно продлить на несколько часов.

Изготовление печи для длительного горения несколько отличается от обычной конструкции.

Лучше всего для печи подойдет баллон:

  1. Срежьте с него верхушку, это будет у печки крышка.
  2. Проделайте отверстие вверху и сбоку печки, это будет вытяжка.
  3. Проделайте отверстие в центре для того, чтобы можно было легко вставить баллон.
  4. Приварите к вырезанному отверстию блина трубу, в длину немного выше баллона. Труба будет служить поддувалом, а в печь будет поступать кислород, топливо будет не тлеть при этом, а не гореть.
  5. Срежьте часть баллона в центре, вставьте в отверстие трубу в качестве поддувала. Принцип действия буржуйки длительного горения заключается в создании давления внутри камеры. После того как дрова разгорятся, внутрь погружается тяжелая металлическая окружность, начинает давить на топливо, создавать на него давление, топливо начинает испытывать нехватку кислорода и медленно тлеть. Дым, направляясь вверх, выходит наружу через дымоход, помещение не будет задымленным.

Усовершенствованная буржуйка

Как и бубафони у этого проекта имеется множество поклонников, а видео сборки своими руками можно в большом количестве найти в интернете. В отличие от других буржуек ее преимущество заключается в том, что при компактных размерах длительность горения топлива в 4-5 раз дольше, чем у простой буржуйки.

Весь секрет кроется в конструкции топки. Точнее в отсутствии в топке колосниковой решетки и присутствия регулируемого шибера. Длительность процесса горения регулируется подачей воздуха в камеру сгорания.

Для самостоятельного изготовления такой металлической печи необходимо иметь не только точные расчеты, но и навыки работы со сварочным аппаратом. Дело в том, что подвижные детали корпуса должны быть очень точно подогнаны друг к другу, в противном случае регулируемого доступа воздуха не получится, он просто будет проникать в топку через неплотно прилегающие дверцы и шиберную задвижку.

Принцип работы этого варианта буржуйки длительного горения следующий: после начала процесса горения шиберная заслонка устанавливается в нужное положение, чтобы в топке поддерживался режим медленного тления. Из-за того, что в конструкции нет колосниковой решетки и зольника, воздух поступает через шиберную заслонку.

Размеры и параметры отопителя

Поскольку зона максимального нагрева относительно узкая и постоянно смещается книзу, рассчитать реальную мощность печи «Бубафоня» довольно сложно. Предлагаем не тратить время на расчеты, лучше использовать данные, полученные из практического опыта:

  • для отопления гаража или небольшого хозяйственного помещения площадью до 20 м² делаем буржуйку из 50-литрового газового баллона диаметром 300 мм;
  • чтобы отопить помещение 20…30 квадратов, берем стальную трубу Ø400…500 мм либо круглую железную емкость такого же размера;
  • для обогрева теплицы понадобится печь диаметром 50–60 см (например, из 200-литровой бочки).

Теперь о диаметрах воздуховода и дымохода. Выше представлен чертеж «Бубафони» из газового баллона с размерами труб: воздушной – DN50 (внутренний проход 50 мм), дымовой – DN100. Если планируется изготавливать печку Ø400…600 мм, увеличьте диаметр воздухопровода до DN65 (Ø76 х 3.5 мм), газохода – DN150 (Ø159 х 4 мм).

Минимальная ширина просвета между краем дискового груза и стенкой топки должна составлять 1 см. Размеры остальных деталей укажем в таблице:

Не стоит наращивать диаметр «Бубафони» свыше 60 см, агрегат выйдет слишком громоздким и неудобным в эксплуатации. Представьте печь из бочки 600 мм с поршнем Ø580 мм и воздуховодом Ø76 – получается довольно тяжелая бандура, которую придется поднимать руками.

В котлах продолжительного горения вопрос решен иначе. Вместо здоровенного блина используется груз крестообразной формы, изображенный на фото. Правда, возникает другая проблема – иногда топливо «подвисает», поскольку концы груза не достают до стенок.

Вариант №1. Миниатюрная печка из консервной банки

Самый примитивный одностенный вариант – это походная печь своими руками, выполненная из консервной банки. В процессе ее создания вам понадобится обычная консервная банка или же железная кружка, но обязательно минимального размера (примерно как высокий стакан). В дальнейшем же вам предстоит совершить такие действия.

Шаг 1. Вначале проделайте в дне кружки или банки пару-тройку отверстий для создания тяги (они послужат источниками для подачи воздуха в корпус)

Важно, чтобы эти отверстия совпадали с внутренним каналом движения воздуха. Есть и другой вариант – проделать в дне одну большую дыру, но в таком случае угли могут выпадать наружу

Шаг 2. Затем заполните банку маленькими (толщиной примерно в палец) деревянными чурками, чтобы те при этом не выходили за края банки. Закладка дров должна быть строго вертикальной (некое подобие «индийской свечи»).

Шаг 3. После этого извлеките из корпуса чурку, которая расположена в центре, – так вы обеспечите канал для прохождения воздуха.

Шаг 4. Засуньте в образованный канал бумагу или сухую траву, подожгите ее.

Шаг 5. Данная конструкция, объем которой будет составлять примерно 500 мл, будет гореть порядка 25-ти минут, чего более чем достаточно для приготовления чего-либо «на скорую руку». Территория при этом задымляться не будет!

Шаг 6. Разумеется, если в походе принимает участие много человек, то банка должна быть больше – хотя бы на один или два литра. Но зато в таком случае для получения стабильного горения дрова нужно использовать более толстые, да и в большем количестве.

Пламя, «добытое» с помощью такой конструкции, будет гореть порядка 60 минут. Этого хватит, чтобы и картошку как следует сварить, и шашлык на тлеющих углях пожарить.Это лишь один из вариантов изготовления. Теперь переходим к следующему.

Читайте так же, как самостоятельно сделать печь буржуйку

Для чего обкладывать кирпичом?

Буржуйки бывают чугунные и металлические. Первые, конечно, более экономичные. Проблема всех металлических печей заключается в быстрой теплоотдаче. Как только все топливо прогорело буржуйка моментально остывает, а с ней и отапливаемое помещение. Быстрая теплоотдача выручает при необходимости быстро прогреть комнату, но требует постоянной загрузки топлива. За такую «прожорливость» буржуйка и получила свое название – сколько топлива не положи – все мало. Чтобы повысить КПД буржуйки, во времена Октябрьской революции удлиняли трубу дымохода. Горящие газы проходя по длинной трубе нагревали её, поэтому длина дымохода могла равняться периметру помещения.

Более простой способ сохранить часть тепла – обложить печку кирпичом. Жар, исходящий от печки, нагревает кирпич, а он остывая отдает накопленное тепло. Кирпичная кладка позволит еще пару часов после остывания буржуйки находится в тепле. Такая обкладка буржуйки кирпичом не только увеличивает КПД, но и внешне преображает дешевую печку. Для большей красоты можно использовать специальную жаропрочную кафельную плитку. Так буржуйка может стать визуально очень привлекательной и напоминать голландскую, шведскую печки.
