Подключение электроплиты своими руками: схемы подключения в квартире

Расчет возможностей сети в квартире

Перед осуществлением такого сложного и ответственного дела, как подключение электроплиты в квартире или доме, важно продумать каждую деталь. Не помешает ознакомиться с техническими характеристиками, стандартами прокладки электролинии, прочим


До начала непосредственного подключения и работы с электропроводкой, следует правильно подобрать место для плиты.

Линия для плиты

При обдумывании линии для плитки стоит учесть, что устанавливать ее обязательно согласно техническим характеристикам. Они указывают, что провод должен идти перпендикулярно вверх над местом входа, затем поворачивать в сторону за 20 см до потолка. Параллельно ему линия ведется до места выхода так, чтобы войти в нее перпендикулярно.


Место, где планируется устанавливать плиту должно быть ровным, чтобы при регулировании ножками обеспечивалось ее стабильное и устойчивое положение по горизонтали.

Какой шнур нужен

Шнур должен быть трехфазный, иметь качественный кабель-канал и достаточную длину для правильного закрепления линии. В срезе его площадь по правилам равняется 4 мм в квадрате (до 12 метров длины), а с большей продолжительностью понадобится кабель 6 мм квадратных.


Длину провода следует делать с запасом, чтобы при необходимости можно было легко отодвинуть бытовую технику от стенки, не вынимая штекер из розетки.

Защитные приборы

Рекомендуется ставить, и автомат, и УЗО, так как они будут предохранять прибор от перепада напряжения и последствий нарушения целостности кабеля – короткого замыкания

Но важно грамотно их подобрать, автоматический прибор должен максимально соответствовать самым высоким возможностям электроприбора, а УЗО – на уровень выше него


Рядом с плитой лучше не размещать иные электроприборы – электромагнитное поле может негативно сказаться на их эксплуатации.

Правила подбора автомата и УЗО

Номинал автомата подбирается с учетом максимального тока потребления электроплиты, уточняемого в техпаспорте. При отсутствии последнего по каким-либо причинам нужно ориентироваться на стандартный минимум – 32 А у моделей, подключаемых к однофазным сетям, 40 А – к трехфазным. При этом номинал автомата увеличивается в большую сторону (к примеру, при токовом потреблении прибора 28 А, в схему вводят автомат на 32 А). В схемах с напряжением в 380 В, в щитках устанавливаются трехполюсные автоматы с номиналом 16 А.

Игнорирование этой рекомендации приводит к сбоям защиты при работе электроплиты в режимах максимального потребления. По этому же принципу (запас в большую сторону) подбирается УЗО, вводимое в схему последовательно, после автомата. Оба устройства при желании заменяются дифференциальным автоматом с нужным номиналом. Верхний предел последнего ограничен принципом селективности: ток нагрузки защиты плиты не может быть больше тока отключения главного автомата на щитке.

Приступая к подключению электроплиты в квартире своими руками необходимо помнить, что электричество потенциально опасно, и приступать к работе можно только после отключения электропитания.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

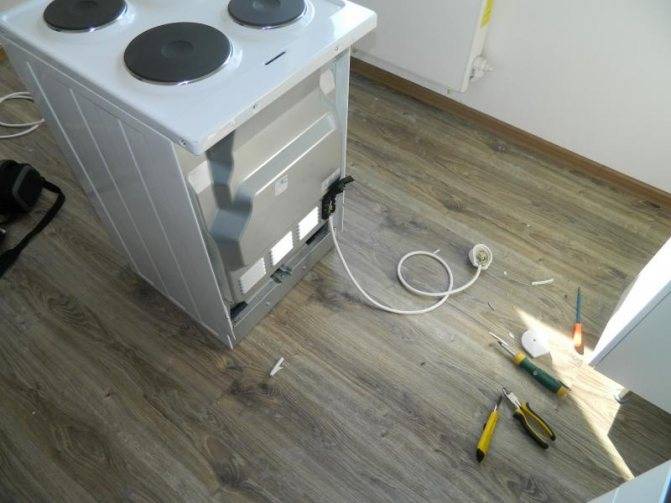

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.

Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.

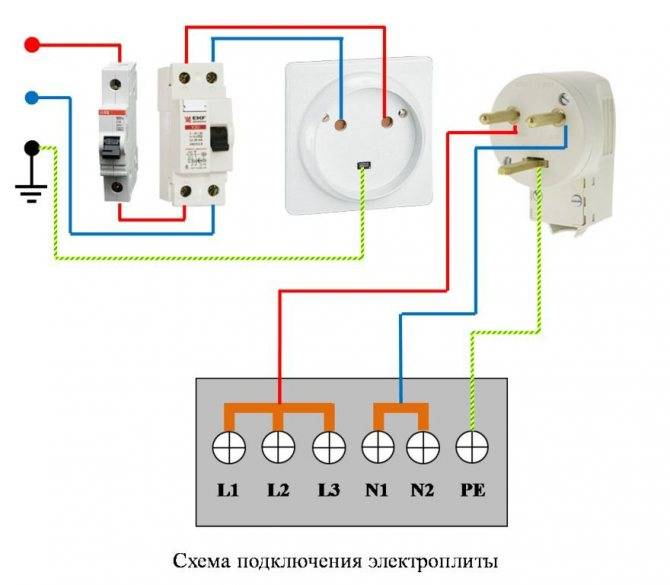

Схема подключения электрической плиты

Наиболее распространенной в городских квартирах и частных домах является двухфазная схема подключения. Для доступа к клеммной колодке плиты необходимо снять крышку, расположенную на ее задней стенке, затем выполнить соединение проводов следующим образом:

Клеммы 1, 2, 3 и 4, 5 соединяются между собой медными перемычками, заземляющий проводник подключается к контакту 6. По аналогичной схеме возможно подключение плиты в распределительной коробке без применения силовой розетки.

В помещениях с трехфазным вводом электрической энергии применяется пятижильный кабель с тремя фазными проводами и одиночными нулевым и заземляющим проводниками. Схема подключения плиты в этом случае будет выглядеть так:

Перед началом электромонтажных работ следует отключить входное напряжение питающей сети помещения, переведя вводной автоматический переключатель в позицию «0» или «ВЫКЛ». Качество соединения проводов должно тщательно проверяться, все подключения осуществляются строго в соответствии с техническим паспортом изделия и электрической схемой помещения.

Также рекомендую ознакомиться со статьей «Как правильно подключить электрическую плиту, порядок работ«.

Требования к электропроводке

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм 2 , если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм 2 . При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

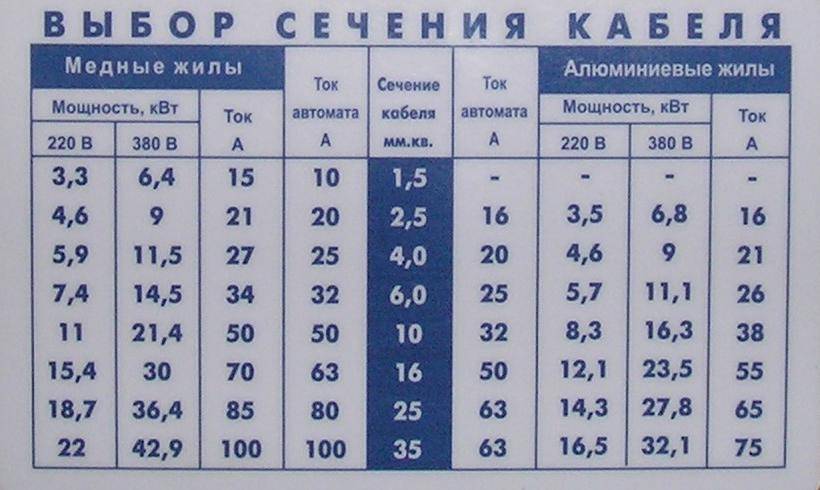

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

  • для подключения прибора используется трехжильный медный кабель сечением от 4 мм 2 либо от 6 мм 2 в зависимости от длины шнура;
  • в электрощите устанавливается отдельный автомат для плиты;
  • выполняется монтаж устройства защитного отключения;
  • плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Правила установки розетки для электрической плиты

Прежде всего давайте познакомимся с правилами подключения и установки электрических плит. Электрические печи могут быть двух видов – однофазные и трехфазные. Первые встречаются значительно чаще и предназначены для эксплуатации в однофазной трехпроводной сети. Вторые должны эксплуатироваться в пяти проводной сети.

На фото представлена схема питания электрической печи

Итак:

  • Прежде всего остановимся на вводном автоматическом выключателе. Он расположен во вводном щитке квартиры или дома. Согласно п.9.6 ВСН 59 – 88 для печей с номинальной мощностью до 8кВт он должен быть рассчитан на ток 40А.
  • Для подключения электрической плиты согласно 7.2 ВСН 59 – 88 должна быть создана отдельная группа. Причем другие виды нагрузок к ней не должны подключаться.
  • Этот автоматический выключатель согласно п. 9.6 ВСН 59 – 88 должен быть рассчитан на номинальный ток в 25А. На такой же номинальный ток согласно п.12.27 ВСН 59 – 88 должна быть рассчитана и розетка, устанавливаемая непосредственно на кухне.

Часто возникает вопрос нужна ли розетка для подключения плиты? Ее установка нормируется все теме же строительными нормами. Это обусловлено необходимостью создания видимого разрыва на время ремонтных работ, а также элементарным удобством для быстрого снятия напряжения.

Что касается места установки розетки, то здесь инструкция предоставляет право выбора. Согласно п. 12.30 ВСН 59 – 88 нельзя розетки размещать только в неудобных местах, а также над и под мойками.

Как правильно подключить газовую плиту

Время на чтение: 4 минуты Газовые плиты в наших кухнях, несмотря на их неоспоримые достоинства, всегда были, есть и будут оставаться источником повышенной опасности.

Даже такие современные доработки «очага», как контроль поступления газа или система автоматического поджигания, не спасут ситуацию в случае ошибок при монтаже. Каждому хозяину нужно изучить информацию о том, как правильно подключать газовую плиту, поскольку собирать пакет документов и оформлять договор с организацией – поставщиком газа придется собственноручно. Несмотря на кажущуюся простоту работ, проводить первичное подключение газовой модели плиты своими руками категорически запрещено.

В лучшем случае такие действия повлекут за собой , в худшем – последствия могут оказаться самыми плачевными.

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм2. Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Порядок подключения электроплиты в квартире своими руками

На предварительном этапе определяют место расположения электроплиты, проверяют способность проводки выдержать дополнительную нагрузку или прокладывают новую линию, выбирают оптимальную схему подключения и, отключив электропитание, приступают к работам. Списком последовательность действий выглядит следующим образом:

  1. Определиться с точным местом расположения плиты с учетом ее габаритов, типа и состояния. Новые современные модели не нуждаются в невозгораемых обшивках или дополнительной изоляции стен, но по нормам любая электропечь монтируется на ровные, устойчивые и прочные основания.
  2. Проверить состояние проводки или проложить новую линию. Из-за высокой мощности и тока потребления электроплита нуждается в отдельной линии питания с автоматом и УЗО или дифференциальной защитой. В новых домах и квартирах для этих целей линия (с силовой розеткой или распределительной коробкой) выделяется на этапах капитального строительства или ремонта, в остальных случаях в стенах прокладывается новый защищенный кабель с нужными параметрами.
  3. Внимательно изучить инструкцию и техпаспорт и определиться с оптимальной схемой подключения.
  4. Непосредственно перед подсоединением – отключить главный автомат на щитке.

Подключение электроплит производится с обязательным заземлением всех приборов и оборудования. Отсутствие заземления электроплиты – не гарантирует безопасность ее эксплуатации.

В многоквартирных домах с новой проводкой проблем с заземлением не возникает, в старых и частных постройках они решаются путем установки индивидуального заземляющего контура.

Лучшие индукционные панели на 3 конфорки

Bosch PUC631BB1E

Варочная поверхность на 3 конфорки разных размеров, черного цвета. Предусматривает использование функции распознавания посуды, защитного отключения, блокировку переключателей и таймер.

Панель регулировки находится спереди, сенсорное кнопочное.

Независимая установка и работа, встроен индикатор остаточного тепла, режим Boost.

Технические свойства:

  • Материал – стеклокерамика;
  • Численность конфорок – 3;
  • Диаметр (см) – 14.5/18/24;
  • Управление – независимое, сенсорное;
  • Мощность – 4.6 кВт;
  • Габариты (ШхГ) – 59.20х52.20 см.

Достоинства:

  • Электронный таймер под каждую конфорку;
  • Мощность;
  • Тихий режим работы.

Недостатки:

  • Чувствительность сенсора;
  • Для конфорки диаметром 28 необходима подходящая посуда.

MAUNFELD MVI45.3HZ.3BT BK

Устройство имеет 3 нагревательных элемента черного цвета. Регулировочные переключатели сенсорные, слайдерного типа, расположены спереди.

Детектор распознавания диаметра посуды, индикатор остаточного тепла, блокировка управления, таймер.

Функция удержания тепла до 70 градусов, 10 регулировок мощности.

Технические свойства:

  • Материал – стеклокерамика;
  • Численность конфорок – 3;
  • Диаметр (см) – 17.5(2)/21.5;
  • Управление – независимое, сенсорное;
  • Мощность – 5.8 кВт;
  • Габариты (ШхГ хВ) – 45х51х4.50 см.

Достоинства:

  • Скорость работы;
  • Размеры прибора;
  • Функциональность.

Недостатки:

Чувствительное сенсорное управление.

TEKA IRS 631 WHITE

Индукционная панель белого цвета оборудована 3 конфорками разного размера. Совмещает режимы таймера до 99 минут, повышенную мощность, функцию сохранения тепла, блокировку безопасности.

Регулировка сенсорная с помощью слайдера, переключатели находятся спереди.

Распознает наличие посуды на панели, присутствует индикатор остаточного тепла.

Технические свойства:

  • Материал – стеклокерамика;
  • Численность конфорок – 3;
  • Диаметр (см) – 14.5/21/28;
  • Управление – независимое, сенсорное;
  • Мощность – 6.4 кВт;
  • Габариты (ШхГ) – 60х51 см.

Достоинства:

  • Размер нагревательных элементов;
  • Уход;
  • Режимы работы и дополнительные функции.

Недостатки:

Специальная посуда.

Weissgauff HI 430 B

Черная индукционная панель с 3 нагревательными частями и автономной установкой. Сенсорное управление с кнопками, которые расположены спереди.

Максимальная мощность подключения 6500 Вт, таймер действует до 99 минут.

Присутствуют функции индикатора остаточного тепла, блокировки регулировочных кнопок, распознавание посуды и защитное отключение.

Технические свойства:

  • Материал – стеклокерамика;
  • Численность конфорок – 3;
  • Диаметр (см) – от 12 до 23;
  • Управление – независимое, сенсорное;
  • Габариты (ШхГ хВ) – 45х51х6.20 см.

Достоинства:

  • Быстрый нагрев;
  • Расход электроэнергии;
  • Функциональность.

Недостатки:

Невозможность одновременного использования габаритной посуды.

Варианты подключения электроплит

Подавляющим вариантом энергоснабжения в многоквартирных домах является вариант с однофазной сетью напряжением 220 В. На рисунке показано подключение электроплиты. Схема подключения приведена для варианта однофазной сети.

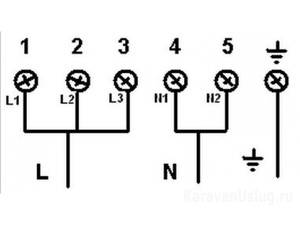

На задней панели плиты имеется клеммная колодка (на схеме развёрнуто представлена клеммами 1, 2, 3, 4, 5 и знаком заземления) для подключения провода, который на другом конце будет заканчиваться вилкой.

Клеммы 1, 2 и 3 называются фазными клеммами (буква L на рисунке). У новой плиты эти клеммы соединены перемычками для подключения фазного провода L.

Клеммы 4 и 5 также соединены перемычкой и обозначены буквой N. К этой клемме подключается нейтральный (в России его ещё называют «нейтралью», нулевым или «ноль») провод.

Шестая клемма обозначает заземление (он может быть обозначен буквами РЕ), к которой подключается жила заземления.

Таким образом, для подключения плиты по данному варианту потребуется трёхжильный медный провод. Сечение жил провода будет зависеть от мощности электроплиты. В таблице представлены сечения медного провода в мм 2 и соответствующая паспортная мощность плиты и величина тока для питания плиты. Как подключить электроплиту?

Сечение жил провода, мм2Паспортная мощность электроплиты, кВтТок, А (амперы)
1,54,119
2,55,927
4,08,338
6,010,146

От плиты к розетке, подключение нужно провести многожильными проводами марки ПВС или КГ с необходимым сечением жил. Указанные марки устойчивы к изломам при возможном неоднократном изгибе его во время эксплуатации.

Силовая розетка и вилка должна удовлетворять подключаемой нагрузке. То есть, если паспортная мощность, допустим, 5,9 кВт, то силовая розетка и вилка должны быть рассчитаны на ток не менее 27 А. В таком случае используют трёхфазные вилка и розетка (комплект) на 32 А. Фазовая жила плиты должна подходить через розетку к автоматическому выключателю на 32 А, который должен находиться в электрощите.

Соответственно нулевая клемма электроплиты должна быть через провод, вилку, розетку, силовой провод соединена с «нулём» в электрощите. Также подключается и клемма заземления.

В сельской местности или в домах для индивидуального проживания, возможно, подведение в жилище трехфазного тока напряжением 380 Вольт. В этом случае для обеспечения равномерной нагрузки каждую фазу сети следует подключать отдельно к клеммам 1, 2 и 3. Перед этим перемычка между клеммами должна быть убрана (смотри схему подключения электроплиты).

После проверки правильности подключения всех соединений плита проверяется при включённом напряжении.

Виды электрических плит

Современные бытовые электроплиты делятся на две категории, каждая из которых характеризуется типом варочной поверхности:

  • изделия с эмалированной столешницей и чугунными конфорками;
  • модели со стеклокерамической варочной поверхностью.

К недостаткам любых моделей, вне их категории следует отнести некоторую тепловую инерционность – их варочные поверхности медленно достигают рабочей температуры и также медленно остывают. Поэтому установить нужный температурный режим бывает достаточно затруднительно. Из-за этого в бюджетных вариантах предусмотрена фиксированная регулировка тепловой мощности – на три…6 положений.

Несомненным достоинством изделий с чугунными конфорками является их более демократичная цена. Модели с со стеклокерамической поверхностью имеют ровную варочную плоскость. В качестве нагревательных элементов этих изделий могут использоваться ленточные, галогенные или индукционные устройства, у которых гораздо проще осуществлять регулировку мощности.

Поэтому дешевые стеклокерамические электроплиты имеют простейший поворотный регулятор, а дорогие модели могут оснащаться электронным или сенсорным управлением. Кроме того, дизайн конфорочных приборов сложился десятилетия назад и сегодня определяется типом и размером нагревательных элементов. Внешний вид плит с варочной стеклокерамической панелью постоянно совершенствуется, они имеют более стильный вид и большую эргономичность.

К недостаткам стеклокерамических моделей следует отнести несоответствие размера варочной панели днищу кухонной посуды. Однако данный недостаток компенсируется использование нескольких индивидуальных нагревательных элементов.

Сегодня наиболее популярными брендами бытовых кухонных электроплит являются «Beko» и «Vestel» (Турция), «DeLuxe» (Россия), «Gefest» – «Гефест» и «Атлант» (Беларусь), «Ardo», «Candy», «Indesit» и «Zanussi» (Италия), «Blomberg», «AEG» и «Bosch» (Германия), «Electrolux» (Швеция).

Конечно качество работы любого изделия, вне зависимости от бренда, завит от соблюдения правил эксплуатации. При этом правильность подключения влияет не только на эксплуатационные характеристики, но на безопасность пользования.

Следует знать, что электроплиты выпускаются с напряжением питание как 220,0 вольт, так и 380,0 вольт. Для городской квартиры следует выбирать изделия первой категории. Если человек проживает в частном доме и имеет трехфазный подвод, то предпочтение следует отдать электроплитам, рассчитанным на напряжение 380,0 вольт.

Требования к электропроводке

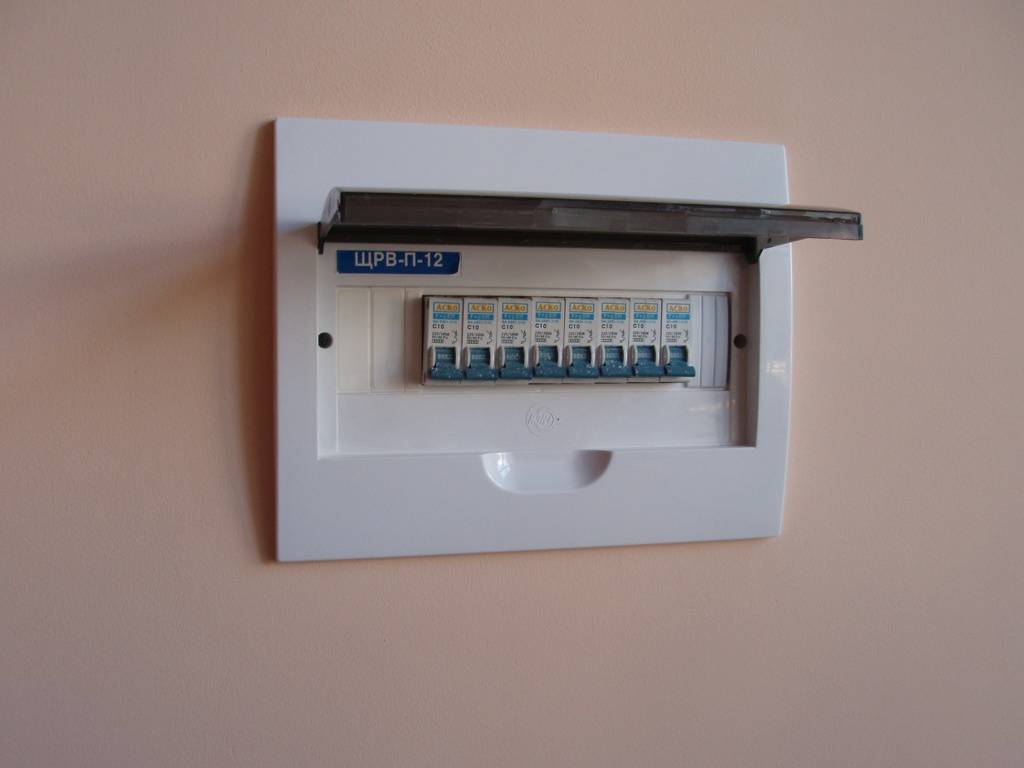

Квартирный щиток

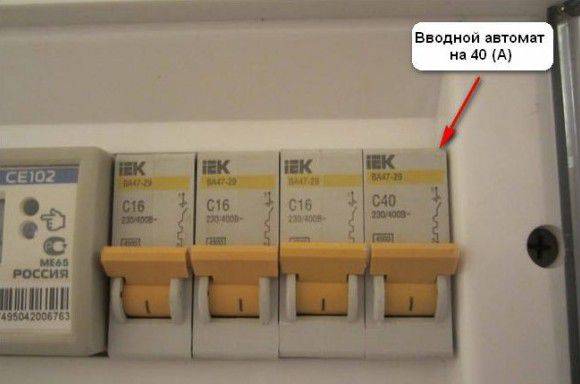

Вводной автомат

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

  • для подключения прибора используется трехжильный медный кабель сечением от 4 мм2либо от 6 мм2 в зависимости от длины шнура;
  • в электрощите устанавливается отдельный автомат для плиты;
  • выполняется монтаж устройства защитного отключения;
  • плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Выполнение монтажных работ

Главное при выполнении электромонтажных работ – это соблюдение правил безопасности. Всегда работайте только при отключенном электропитании.

Подключение вилки и розетки

Для подключения вилки провод от духового шкафа или плиты зачищаете, если провод многожильный, то опрессовываете его наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль монтируете на крайние контакты вилки. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри вилки, зажимаете его хомутиком и закручиваете корпус вилки.

Подключение розетки производится следующим способом: розетка монтируется в необходимом месте, корпус розетки снимаем и подключаем к нем силовую линию. Фазу и ноль монтируете на крайние контакты розетки. Жёлто-зелёную заземляющую жилу – на средний контакт. Далее прикручиваем корпус розетки.

Схемы подключения кабеля к духовому шкафу и варочной панели

Существует две основных схемы подключения электроплиты или варочной панели: однофазная и трехфазная. Подключение осуществляется к клеммам, варочной поверхности, доступ к которым можно получить через ее заднюю крышку – она откручивается и снимается. Внимательно отнеситесь к цветовой маркировке на клеммах – это позволит вам не ошибиться, ознакомьтесь с инструкцией по подключению и требованиями безопасности.

Однофазная схема 220В (наиболее распространена в квартирах)

Фаза L одновременно подсоединяется на клеммы L1-3 варочной панели. Для этого между ними на заводе-изготовителе установлены две съемные медные перемычки. Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из электрического кабеля, сечение которого не меньше, чем у питающего. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Трехфазная схема 380В (распространена в частных домах и на предприятиях)

Фазы A, B, C – подсоединяются к клеммам L1-3 варочной панели. В данном случае необходимо снять перемычки, установленные на заводе между клеммами L1-3. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

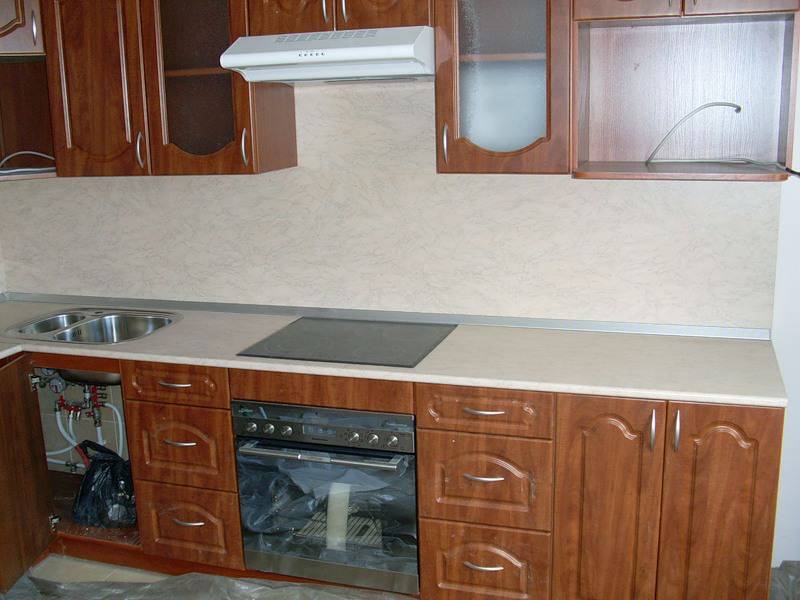

Подключение духового шкафа осуществляется гораздо легче. Чаще всего к таким приборам уже в комплекте идет электрический шнур с вилкой для подключения, поэтому евровилка просто вставляется в евророзетку. Чтобы подсоединить к автоматам или клеммам лучше всего использовать отдельный кабель, так как если вы отрежете вилку у кабеля из комплекта – это может существенно повлиять на гарантию к данному прибору.

Схема подключения духового шкафа всегда в однофазном исполнении:

  • Фаза L подсоединяется на клемму L духового шкафа;
  •  Ноль N подключается на клемму N;
  • Защитный проводник PE – на клемму PE.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
