Как своими руками изготовить печь в баню из металла?

Печь каменка – руководство по изготовлению

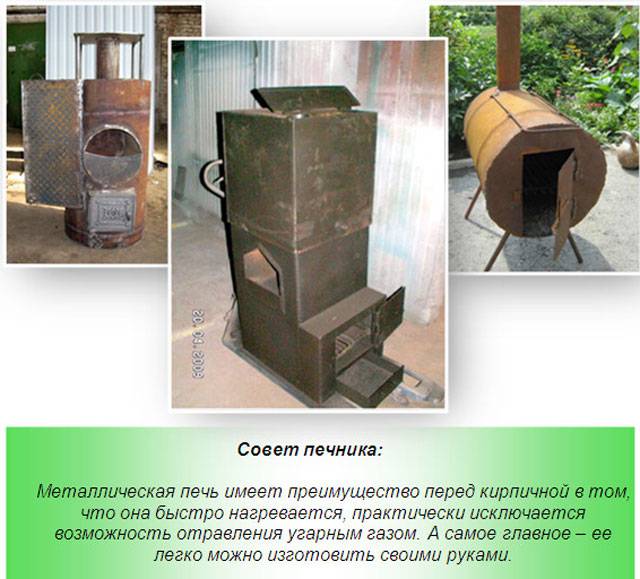

Предлагаем вашему вниманию 3 распространенных конструкции металлических печек для бани:

• простая горизонтальная печь из баллона, растапливаемая внутри парной;
• каменка из трубы 530 мм с выносным топливником;
• вертикальный банный котел «три в одном».

Первый вариант привлекателен простотой в изготовлении, небольшими размерами и мобильностью. Для самоделки потребуется старый пропановый баллон диаметром 300 или 500 мм и обрезки металлопроката. Второй отопитель отличается дополнительной секцией с дверцей, встраиваемой в проем стены парной, и открытой каменкой. Третья модель – это целый котел, состоящий из трех отсеков – топливника, закрытой каменки и бака для нагрева воды.

Совет. Если подыскать хорошую трубу или баллон не удается, варите печку по чертежу из листовой стали толщиной не менее 3 мм (лучше – 5 мм). Сначала вам придется выполнить ряд операций по сборке топки – нарезка заготовок и сваривание их между собой с четким соблюдением углов 90°.

На чертежах — варианты отопительных агрегатов из листового железа

Свариваем простую печку

Первое, что нужно сделать, — правильно отрезать крышку баллона по заводскому шву. Для этого открутите рожковым ключом газовый вентиль и наполните емкость водой, после чего можно работать болгаркой.

Справка. Пропан тяжелее воздуха, а потому неохотно покидает закрытые сосуды. Чтобы не получить взрыв при резании металла, его принято вытеснять оттуда с помощью воды.

Сборку отопителя выполняйте по представленному чертежу, соблюдая такой порядок:

1. Вырежьте в торце крышки проемы для монтажа дверок и в корпусе под дымоходный патрубок. Из полос металла сделайте обрамления загрузочной и зольной дверцы, приварите их к проемам.
2. Соберите на сварке колосниковую решетку и поставьте ее на уголки, закрепленные внутри баллона. Приварите отрезанную крышку на место.
3. Изготовьте створки, как показано на фото. Установите их на петли и прикрепите запоры.
4. Приделайте к корпусу ножки и дымоходный патрубок.

После сборки печка для бани из газового баллона растапливается на улице с целью выжечь всю старую краску. Затем ее можно обезжирить и окрасить заново, используя термостойкий состав серии КО.

Изготовление агрегата с выносной топкой

Чтобы сделать такую печь, нужно заготовить детали из металла и подрезать трубу в размер, ориентируясь по чертежу:

Совет. Подготавливая металл для дополнительной секции обогревателя, замерьте толщину стены между парилкой и предбанником. Так вы узнаете ширину наращиваемой части, которая войдет в проем перегородки.

Дальнейшие работы выполняйте по инструкции:

1. Вырежьте в верхней части трубы отверстие, приварите к нему патрубок дымохода, а снизу топливника — ножки. Поставьте колосники, как описывается в предыдущем разделе.
2. Изготовьте переднюю секцию и сваркой прикрепите ее к топке. К тыльному торцу корпуса приварите глухой диск из металла.
3. Сделайте утепленные базальтовой ватой дверцы с ручками и установите их на место.

Важный момент. Нижняя плоскость выносной топки должна быть заподлицо со стенкой трубы для удобства очистки зольника.

Сверху к готовой печке осталось приварить раму для каменки из уголков, обшитых крупноячеистой металлической сеткой. После обжига, окрашивания и монтажа в бане по месту наполните сетку специальными камнями из списка:

• базальт;
• галька речная;
• габбро-диабаз;
• талькохлорит.

Делаем вертикальный котел

Особенность круглого агрегата, представленного на чертеже – наличие 3 камер – топливной, каменки и водяного бака. Их величина может варьироваться по вашему желанию, например, чем большие размеры топки вы сделаете, тем дольше будет гореть 1 закладка дров. Увеличение каменки позволит аккумулировать больше тепла, выделяющегося продолжительное время после прогорания топлива.

Совет. Не стоит сильно наращивать объем бака с водой, иначе он не успеет прогреться к моменту помывки.

Порядок сборки котла выглядит так:

1. Вырежьте заготовки перегородок, дна и крышки из металла толщиной не менее 5 мм. Подготовьте торцы трубы и сварите колосники круглой формы.
2. В корпусе выполните проемы для дверок и люка загрузки камней.
3. Сделайте в перегородках отверстия для дымохода и установите их внутри трубы. Крышку бака закрепите на петлях.
4. Изготовьте дверцы из полукруглых вырезанных кусков и поставьте их на навесы.
5. Установите дымоходный канал и кран для слива воды в нижней части бака.

Из чего делаются металлические печи для бани

Для металлической печи в баню, изготовленной своими руками, потребуется:

• 8-миллиметровый лист низкоуглеродистой конструкционной стали;
• отрезок трубы диаметром 30-50 см и толщиной стенок 5-10 мм и длиной 2 м;
• пруток или арматура диаметром 12-16 мм – 6 метров;
• колосник;
• дымоходная труба;
• вентиль ½ дюйма с длинной рукояткой.

Чтобы собрать своими руками железную печку для бани, потребуются следующие инструменты и расходники:

• угловая шлифмашина;
• набор ручного слесарного инструмента;
• сварочный аппарат;
• диски отрезные и шлифовочные.

Чертеж печи с водяным котлом

При сборке банной печи из металла собственной конструкции понадобится верстак с тисками и рабочий стол размером 1*2 м, либо такое же свободное пространство на чистом и ровном полу.

Подготовка материалов

Лучше всего делать печь в баню из стальной трубы диаметром 300—500 мм или газового баллона. Причин несколько:

• труба – это уже готовый корпус агрегата, что упрощает дело;
• цилиндрическая форма предпочтительнее прямоугольной из соображений аэродинамики (обтекания воздухом) и теплоотдачи;
• сводчатые стенки без швов прослужат дольше плоских;
• круглый топливник проще чистить от золы и сажи.

Этапы изготовления дверец

Колосниковую решетку можно изготовить из уголков либо арматуры периодического профиля. Бюджетный вариант – лист толстого железа с продольными прорезями, покупной – литые чугунные колосники. Дверцы желательно выполнить двухслойными с прокладкой из базальтового волокна (на фото), чтобы не обжечься при случайном прикосновении.

Как устроить каменку

Каменка — неотъемлемая часть банной печи. Благодаря ей увеличивается тепловая инерция, а также появляется замечательна возможность поддать пару, вылив на камни ковшик воды. Два типа каменок сооружают различным способом.

Открытая

Её сделать проще. Фактически всё, что надо — это соорудить поддон для камней в верхней части печи.

Для этого можно наварить на верхнюю панель борта — либо из сплошных заготовок листового металла, либо из сетки. Уложив камни в несколько слоёв, можно получить значительного увеличения теплоотдачи.

Второй вариант сооружения открытой каменки — вокруг дымоходного канала. Хотя воздух в нём и более холодный, чем на выходе из топки, но всё же достаточно горяч, чтобы разогреть камни.

Для этого на трубу ещё до монтажа дымохода надевается кольцо нужной ширины, потом оно проваривается и становится неподвижным.

Вокруг крепится сетчатый ограничитель — его можно как купить в магазине, так и изготовить самому из сетки-рабицы. Заполнив этот контейнер камнями, получаем небольшую, но эффективную каменку, которая занимает мало места.

Мнение эксперта
Левин Дмитрий Константинович

Открыта каменка позволяет достичь эффекта финской сауны — быстрого нагрева вплоть до 100 градусов и горячего, «сухого» пара, который моментально образуется при выливании ковшика воды на раскалённые камни.

Закрытая

Это полость внутри печи, куда складывают камни. При этом сам каменный заполнитель не должен соприкасаться с водой. Бункер для камней обычно делают в задней части печи, непосредственно рядом с топкой. Чтобы камни лучше прогревались, иногда делают из труб каналы, проходящие вдоль топки и открывающиеся в каменку — так температура повышается быстрей.

Внутрь закрытой каменки также ведёт канал, но представляет собой воронку. Испаряясь, вода не поднимается сразу в воздух, а понемногу выходит наружу в перегретом состоянии — так можно достичь эффекта русской бани с мягким паром.

Какой вариант каменки сделали бы Вы?

ОткрытыйЗакрытый

Достоинства и недостатки металлических конструкций

Можно выделить основные положительные характеристики, которыми наделена металлическая печь для бани:

• Быстрый нагрев корпуса – к основным процедурам можно приступать уже через 2-3 часа после начала прогрева печи.
• Эргономичный корпус – компактные габариты позволяют устанавливать печь даже в маленьких помещениях.
• Отсутствие фундамента – оборудование не требует возведения прочного фундамента, достаточно ограничиться облегченным основанием.
• Поддержание постоянного процесса горения – конструкция позволяет поддерживать оптимальный температурный режим на протяжении всего времени проведения оздоровительных процедур.
• Образование мягкого и чистого пара и аккумуляция тепла внутри помещения.
• Доступная стоимость материалов для самостоятельного изготовления конструкции.
• Большой срок эксплуатации готового устройства, который может составить от 6 до 26 лет.
• Надежная эксплуатация, если в процессе сборки и монтажа конструкции были соблюдены основные требования пожарной безопасности.

Наряду с положительными моментами, банная печь из металла обладает существенными недостатками:

• Быстрое остывание металла после завершения процесса горения.
• Не подходит для обогрева больших площадей.
• Требуется обеспечение противопожарной защиты конструкции и прилегающих к ней поверхностей.

Выбор конструкции банной печи

В идеале источник тепла, сделанный из металла, должен отвечать следующим требованиям:

1. Быстро прогреваться и поднимать температуру в парилке. С этим железные печки справляются отлично.
2. Как можно дольше сохранять тепло. Поскольку сталь быстро нагревается и охлаждается, понадобится устройство каменки, аккумулирующей теплоту, либо увеличение длительности горения топки. Третий вариант – после установки обложить банную печь кирпичом.
3. Занимать в парной минимум полезной площади. Если объем этого помещения слишком мал, то лучше выбрать вертикальную конструкцию с загрузочной дверцей, вынесенной в предбанник.
4. Отопитель должен быть безопасным для моющихся в бане людей. Чтобы уберечься от ожогов, на корпус можно установить конвекционный кожух из тонколистового железа или, опять же, построить вокруг корпуса кирпичную стенку.

Примечание. Длительность горения возрастает вместе с объемом топливной камеры агрегата. Здесь нужно найти разумный баланс между размерами печки и продолжительностью ее работы. Маленький топливник придется постоянно загружать дровами, вместо того, чтобы спокойно мыться, а большая печь отнимет половину площади парной.

Железные печи для бани, изготавливаемые своими руками, бывают следующих конструкций:

• с корпусом, ориентированным в пространстве вертикально или горизонтально;
• растапливаемые прямо из парилки либо из соседней комнаты (делается выносная дверка топливника);
• с баком для воды и без него;
• с наружной или внутренней каменкой.

Каменка вертикального типа

Вертикальный корпус печки, изображенной на фото, дает 1 преимущество – экономию места в бане. Недостатков больше: малая продолжительность горения (из-за того, что пламя охватывает всю закладку дров) и не слишком высокая теплоотдача. По этим важным параметрам горизонтальный банный отопитель выигрывает у вертикального, но в то же время занимает большую площадь.

Горизонтальная печка с каменкой и баком

Если в бане отсутствует электрический водонагреватель, ничего не стоит поставить на печь или дымоход бак нагрева воды, предназначенной для помывки. Его можно сварить из обычного металла, а лучше из нержавейки. Есть и более удобный способ подогрева воды: бачок, расположенный в моечной, соединяется трубами со стальным теплообменником самоварного типа, установленным на дымоходной трубе.

Стальной теплообменник на дымоход

Открытая каменка, доставшаяся нам от финской сауны, нагревается максимум до 400 °С, зато ее можно полить водой с целью «поддать парку». Каменки, закрытые внутри корпуса печки, аккумулируют больше тепла, прогреваясь до 700—800 °С, но при этом загрязняются проходящими дымовыми газами и оттого требуют периодической очистки.

Справка. Некоторые умельцы собирают металлические печи с внутренней кирпичной кладкой, чья схема показана выше. Они долго служат без прогорания стенок, но сложны в изготовлении, да и шамотный кирпич стоит денег. Подробности о различных банных отопителях вы сможете узнать, просмотрев видео:

Установка печи в бане

Поскольку правильная парилка всегда строится из дерева, главное требование при монтаже дровяного отопителя – пожарная безопасность. Чтобы его выдержать, соблюдайте простые правила:

• печку нельзя ставить прямо на деревянный пол, а только на лист железа, выступающий впереди топки на 70 см;
• обшивку стен из горючих материалов тоже нужно защитить от возгорания листами кровельного железа или минерита;
• при установке обогревателя с выносом топливника проем в деревянной перегородке также обшивается негорючими материалами, как это сделано на фото;
• расстояние от изолированной дымоходной трубы до строительных конструкций из дерева – 38 см.

Канал для отвода продуктов горения на улицу рекомендуется делать из двустенного сэндвича с наполнителем из базальтовой ваты. Нередко для изоляции дымохода применяется тот же водяной бак квадратной формы, встраиваемый прямо в перекрытие. Как правильно устанавливается печка в бане, изображено на схеме:

Важно. Не применяйте внутри помещений бани листовой или шнуровой асбест для тепловой изоляции, он выделяет вредную для здоровья пыль

Выбор конструкции банной печи

В идеале источник тепла, сделанный из металла, должен отвечать следующим требованиям:

1. Быстро прогреваться и поднимать температуру в парилке. С этим железные печки справляются отлично.
2. Как можно дольше сохранять тепло. Поскольку сталь быстро нагревается и охлаждается, понадобится устройство каменки, аккумулирующей теплоту, либо увеличение длительности горения топки. Третий вариант – после установки обложить банную печь кирпичом.
3. Занимать в парной минимум полезной площади. Если объем этого помещения слишком мал, то лучше выбрать вертикальную конструкцию с загрузочной дверцей, вынесенной в предбанник.
4. Отопитель должен быть безопасным для моющихся в бане людей. Чтобы уберечься от ожогов, на корпус можно установить конвекционный кожух из тонколистового железа или, опять же, построить вокруг корпуса кирпичную стенку.

Железные печи для бани, изготавливаемые своими руками, бывают следующих конструкций:

• с корпусом, ориентированным в пространстве вертикально или горизонтально;
• растапливаемые прямо из парилки либо из соседней комнаты (делается выносная дверка топливника);
• с баком для воды и без него;
• с наружной или внутренней каменкой.

Каменка вертикального типа

Вертикальный корпус печки, изображенной на фото, дает 1 преимущество – экономию места в бане. Недостатков больше: малая продолжительность горения (из-за того, что пламя охватывает всю закладку дров) и не слишком высокая теплоотдача. По этим важным параметрам горизонтальный банный отопитель выигрывает у вертикального, но в то же время занимает большую площадь.

Горизонтальная печка с каменкой и баком

Если в бане отсутствует электрический водонагреватель, ничего не стоит поставить на печь или дымоход бак нагрева воды, предназначенной для помывки. Его можно сварить из обычного металла, а лучше из нержавейки. Есть и более удобный способ подогрева воды: бачок, расположенный в моечной, соединяется трубами со стальным теплообменником самоварного типа, установленным на дымоходной трубе.

Стальной теплообменник на дымоход

Открытая каменка, доставшаяся нам от финской сауны, нагревается максимум до 400 °С, зато ее можно полить водой с целью «поддать парку». Каменки, закрытые внутри корпуса печки, аккумулируют больше тепла, прогреваясь до 700—800 °С, но при этом загрязняются проходящими дымовыми газами и оттого требуют периодической очистки.

Подходящие размеры труб

Стальная труба как основное сырье для печи ‒ это целый ряд плюсов. Среди них:

• устойчивость к повреждениям;
• хороший уровень теплоотдачи;
• быстрый нагрев помещения;
• минимальное расширение при нагреве;
• использование любого типа топлива;
• минимальное количество сварных швов.

Недостатки металлической печи ‒ такое же быстрое остывание помещения, как и нагрев, неравномерное распределение тепла в помещении. Для их устранения печь часто обкладывают кирпичом.

530 мм

Для парной стандартных размеров хорошо подойдет труба размером 530 миллиметров. Изготовленная из нее печь получится достаточно мощной, дрова будут гореть долго, обеспечивая хорошую производительность. Бывает в горизонтальном, вертикальном исполнении.

640 мм

Хороший вариант материала для большой парилки в банном комплексе. Габаритная топка позволяет сразу размещать много дров, увеличивая перерыв между загрузками до 8 часов.

426 мм

Этого диаметра хватит для небольшой парилки в сезонной постройке, где в одном помещении прием банных процедур совмещен с мытьем или обливанием холодной водой.

Виды нагревательных баков для воды

Как правило, емкости для приготовления горячей воды выполняются из нержавеющей либо углеродистой стали, покрытой эмалью. В этом отношении большую роль играет расположение бака для воды, а оно бывает следующим:

• встроенный в топку (внутренний);
• навесной, прикрепленный к корпусу;
• выносной, с подогревом от дымовой трубы;
• выносной, с нагревом от встроенного в топку теплообменника.

Металлический сосуд для горячей воды, встраиваемый в топку или подвешиваемый снаружи – это один из самых неудачных вариантов. В первом случае невозможно контролировать уровень воды, кроме того, она постоянно кипит, что требует организации отвода пара. Большое неудобство навесного бачка заключается в том, что кипение в нем начинается гораздо раньше, чем протапливается парилка. В результате выделяется так называемый холодный пар, что приводит лишь к повышению влажности. Такие условия в бане абсолютно не комфортны и неприемлемы.

Существует еще один серьезный недостаток, свидетельствующий против пристроенных емкостей. Поскольку вода в ней должна находиться изначально, во время розжига топки, то часть тепла, выделяющаяся при горении дров, уходит на ее нагрев. Вместо того чтобы идти в баню париться, мы ждем, пока нагреется вода, время протапливания парилки увеличивается. Вдобавок, когда вода закипит, надо ее сливать из бака и добавлять холодную, иначе начнется парообразование, о чем сказано выше.

Другое дело — печь с выносным баком, нагревающимся от топки или дымоходной трубы. Вариант первый: внутрь топки кирпичной или металлической печки устанавливается змеевик с двумя патрубками, выходящими наружу. К ним присоединяется выносная емкость, находящаяся от источника тепла на расстоянии не далее 3 м, поскольку циркуляция в контуре будет естественной. Она подвешивается к стене внутри или снаружи парной выше уровня камеры сгорания.

Данный способ позволяет контролировать уровень воды, ее температуру, а также дает возможность присоединить к бачку смеситель или душ. Правда, остается один недостаток: тепловая энергия отнимается из топки во время прогрева, так как заливать в систему воду после протапливания бани категорически не рекомендуется. От резкого охлаждения в раскаленных трубках регистра произойдет вскипание, последует гидроудар и разрушение теплообменника.

Оптимальный вариант — дровяная печь для бани с баком для воды, отнимающим энергию дымовых газов. Так как последние отличаются высокой температурой, то грех ее не понизить, отобрав теплоту для нужд ГВС от газохода. Процесс нагрева реализовывается двумя способами:

• бак большой вместительности встраивается прямо в дымоход, вода греется напрямую от продуктов сгорания;
• на дымоходной трубе стоит небольшой бачок с двумя патрубками, куда присоединяется большая выносная емкость (так устроены экономайзеры котельных установок).

Отбор теплоты продуктов горения – наилучший способ греть воду, так энергия сжигания дров используется эффективнее и не вылетает в трубу. Время, за которое протапливается печь для русской бани, не увеличивается, возникает некоторая экономия топлива.

Советы и рекомендации

Специалисты советуют при изготовлении печи из металла для бани придерживаться нескольких несложных рекомендаций, таких как:

• необходимо помнить, что металл подвержен деформации под действием высоких температур. Следует правильно подбирать оптимальную толщину материала;
• слишком толстый металл станет причиной неэкономного расхода топлива и увеличения времени разогрева помещения;
• в целях оптимизации рекомендуется конструировать дымоотвод так, чтобы он проходил через бак с водой;
• отделка металлической конструкции должна обеспечивать проток воздуха;
• печь из листов с пониженным содержанием углерода без труда «переживёт» возможные ремонтные работы;

• чтобы избежать ситуаций, когда печь дымит, рекомендуется приобретать готовые блоки дымоходов;
• основанием для печи может быть цементный пол, лист металла или участок, покрытый огнеупорной плиткой;
• стоит помнить, чтобы протопить дровяную печь, необходимо время и существенный объём топлива;
• эффективно топить печь из металла только в небольшом помещении;

• выбор места расположения источника тепла играет решающую роль для эффективности бани;
• вблизи от корпуса печки обязательно следует покрыть стены несгораемыми материалами;

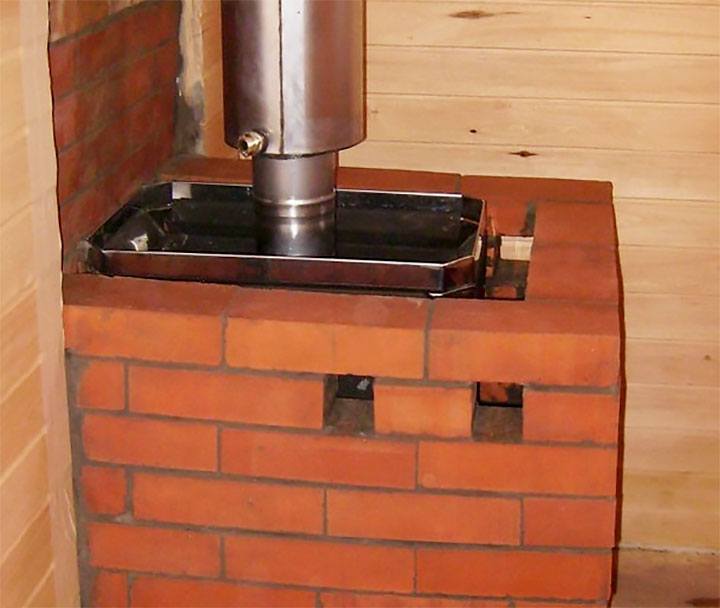

• после завершения монтажа рекомендуется сделать отделку из кирпича или камня. Это позволит избежать случайных ожогов и сделает печь более привлекательной.

В России париться в бане – этой целый ритуал, обычай. Позитивное влияние парилки на физическое здоровье известно с древних времён. Многие медицинские терапии сегодня не обходятся без русской бани. Трудно переоценить её значение при лечении разных недугов. Современная диетология с помощью веника и парной избавляет от избытков веса. Баня омолаживает и снимает усталость и стресс.

Печь – это центральная составляющая каждой бани. От грамотного выбора конструкции, удачного расположения и правильного монтажа зависит оптимальный прогрев помещения и качество пара.

Виды конструкций

Отличаются структурой, принципами работы. Разберем каждый из типов подробнее.

Открытые

Камни уложены сверху печной конструкции, ничем не прикрыты. За счет этого парилка быстрее прогревается, достигается температура до 100 градусов. Но влажность в помещении небольшая, поэтому жар получается сухой.

Изделие состоит из трех частей:

• топки;
• отделения под камни;
• емкости с водой.

Камней должно быть немного, иначе верхний слой будет плохо прогреваться и в парилке будет недостаточно тепло.

Чтобы повысить уровень влажности и выход водяного пара горячие камни просто поливают водой. Вполне хватит одного или двух ковшей – это даст до 15% влажности.

Чтобы повысить уровень пожарной безопасности и снизить риск получения ожогов, рекомендуется вокруг стенок печи выполнить кладку из огнеупорного кирпича или сделать перегородку из дерева.

Для отопления сауны важно, чтобы как можно большая площадь печи соприкасалась с воздушным пространством. Это способствует более быстрому нагреву воздуха в парной

Закрытые (обложенные кирпичом или камнем)

Если для обогрева выбрано дровяное топливо, то придется заранее подготовить большие запасы. Такая печь долго набирает нужную температуру, но, достигнув нужной отметки, дает хорошую теплоотдачу и долго сохраняет тепло.

Закрытые конструкции отлично подходят для больших бань, где есть не только парная, помывочная, предбанник, а еще и комната отдыха.

Один из плюсов – закрытые камни. Поэтому нет риска получить ожог.

В заводских экономичных моделях печь имеет двойной кожух с зазором для воздухообмена между стенками.

Комбинированные

У большинства производителей конструкция состоит из высокого короба с решетками, двойными задвижками (выполняет функцию топливника). Из горловины короба выходит дымоотводная труба. Сюда же в горловину укладываются камни.

Есть в продаже устройства с комбинированными типами топлива:

• газо-дровяные;
• электро-дровяные.

Их не нужно постоянно контролировать. Достаточно просто настроить на требуемую температуру.

По конструкции делятся на 3 типа:

1. Моноблочные. С теплообменником, топочной камерой. Газовая горелка несъемного типа, закрытая стальным листом.
2. Спаренные. Имеют две отдельные камеры сгорания под дрова и газ.
3. Перенастраиваемые. Универсальное устройство. Можно переделывать под каждое топливо.

Первые два типа в перенастройке не нуждаются, поскольку с одного вида топлива можно переходить на другое.

Газ используется магистральный или сжиженный в баллонах.

Электро-дровяная конструкция позволяет успешно отапливать баню от электричества, дровами (на выбор). Причем основным сырьем считаются дрова. Когда они прогорают и снижается температура, автоматически начинает работать электрический нагреватель. По бокам изделия стоят два ТЭНа. Такие печки работают от сети 220 Вт, с трехфазным напряжением 380 В.

Хозяева могут выбрать, каким топливом им обогреть баню. Но такие конструкции в разы дороже простых дровяных печей.

Как построить в бане печь с открытым типом каменки

Схема печи с открытой разновидностью каменки проста в исполнении. Её габариты 102 на 62 см. Этого достаточно для получения функциональной семейной парной с обеспечением пара и тепла в девяти квадратных метрах бани.

Футеровку в данном варианте не выполняют, поэтому строят печь из высококачественного кирпича марки М150, добиваясь очень тонких швов.

Этот вариант не дорогой, но и недолговечный — раз в два года реставрируют швы, подмазывая их свежим раствором. Камни укладывают на плиту, расположенную над топкой печи. Плита бывает металлической или чугунной.

Такая печь имеет два варианта схем:

• с выносной ёмкостью или расположенной вверху;
• с нагревом воды от трубы, проложенной через топку.

Каждый строительный процесс начинают с подготовительных работ.

Так как кирпичная печь весит более 500 килограммов, и во время ее эксплуатации возможна просадка пола бани, то под прибор необходимо построить фундамент.

Фундамент

Пошаговая инструкция устройства фундамента для печи:

1. Зная размеры печи, рисуют разметку на земле с запасом в полкирпича.
2. Выкапывают котлован глубиной от 0,5 до одного метра.
3. Исключают слишком близкое соседство с основанием самой бани. В случае движения грунта трение станет разрушительной силой для печи и самой бани. Допускается расстояние 5 сантиметров. По завершении работ зазоры заделывают речным песком.
4. Дно котлована выравнивают и утрамбовывают.
5. Выбор связующего раствора диктуется качеством грунта: если сухой, то готовят известково-цементный раствор (6:1) с некоторым количеством речного песка. Для приготовления известковой связующей смеси смешивают песок с известью (2:1). Цементный раствор изготавливают, смешивая песок с цементом (3:1).
6. На дно котлована укладывают поочерёдно по 10 сантиметров песка и щебня. Затем утрамбовывают.
7. Сверху располагают гидроизоляционный материал, заводя плёнку на стенки повыше.
8. Заливают в котлован смесь и оставляют до абсолютного затвердения. Это займёт примерно неделю.
9. После застывания поверхности на неё выливают свежеприготовленный жидкий раствор, который растечется строго горизонтально.

К этапу кладки печи приступают спустя 14 дней, когда основание печи высохнет окончательно. Раствор готовят из извести, глины и песка (1:1:4).

Постройка печи из кирпича своими руками

Топливная часть выкладывается огнеупорным кирпичом и снабжается колосниковой решёткой, остальная часть выполняется из обыкновенного красного кирпича.

Кладки всех печей для бани имеют однотипные технологии, но в каждом случае к выполнению швов подходят ответственно. Герметичность швов — это залог того, что в помещение не попадут вредные угарные газы.

Порядок работ:

1. Перед началом кладки печи на подготовленном основании размещают гидроизоляционное полотно из рубероида в два слоя размерами на 5 сантиметров больше габаритов фундамента.
2. Чтобы кирпич не вытянул влагу из связующей смеси, его перед использованием насыщают водой, опустив в нее на 1—3 минуты.
3. Готовят однородный и вязкий кладочный раствор из песка с глиной, взятых в равных количествах.
4. Раствор кладут на всю плоскость кирпича тонким слоем, чтобы получился герметичный, заполненный шов не более 3 мм. Направляющие из трехмиллиметровой проволоки между плоскостями обеспечат качественный шов. После прижимания проволоку извлекают и удаляют излишки смеси с двух сторон.
5. Завершая каждый ряд печи, проверяют значения величин углов.
6. Перевязка (смещение) кирпичей в последующем новом ряду обязательна.

Важно! Нельзя использовать рядом жаропрочный и обычный кирпич, так как различная теплоёмкость этих материалов грозит быстрым разрушением печи

Рекомендации

Важные моменты:

• Постоянно контролировать правила перевязки.
• Толщина слоя раствора — около 10 мм.
• Уплотнять швы печи для обеспечения герметичности.
• Через каждые два ряда проверять уровнем горизонтали и вертикали.
• Допускается использовать цементную смесь при кладке нижней линии, внизу температура не слишком высокая, а цемент упрочит само сооружение и защитит печь от воздействия влаги.
• После кладки двух линий установить поддувало и продолжить сплошную кладку.
• После возведения стен поддувала поставить дверцу и накрыть решёткой, которая будет дном топки.
• Предусмотреть зольник (мобильный или стационарный).
• Возвести топочную камеру высотой 0,6 метра. Этого достаточно для создания максимально высокой температуры на вершине пламени.
• Необходимая глубина топки печи — 80 см.
• Габариты места для каменной засыпки для бани определяют из расчёта 60 кг на каждый квадратный метр парилки.

На следующем этапе выполняется установка фурнитуры: петель, решётки, дверки. При монтаже дверец в швы закладывают отрезки двухмиллиметровой проволоки. Продолжают кладку от дверцы.
