Как сделать печь-шведку с духовкой и плитой своими руками?

Печь шведка своими руками: кладка, чертежи, порядовка

Фото: Печь шведка своими руками кладка чертежи порядовка

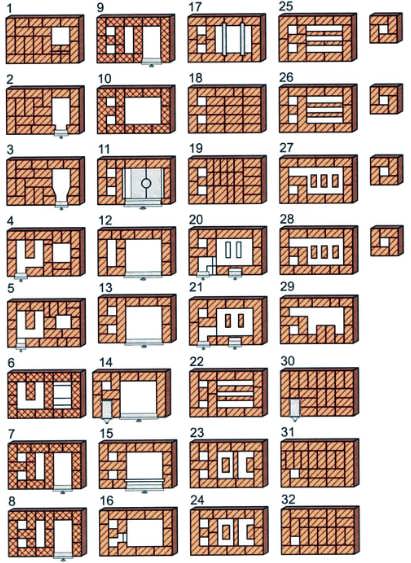

Перед тем, как начать кладку, необходимо ознакомиться с порядовкой. Нужно решить, где будет находиться топка: с торца или в задней части. Шведки топятся на дровах, их можно устанавливать для каркасного дома на два этажа, так как высота получается большой. Можно сделать мини печь, уменьшив ее размеры, но тогда придется отыскать подходящую поверхность для плиты.

Работа состоит из таких этапов:

  1. Выбор места. Определитесь с размещением не только с эстетической точки зрения, но и с точки зрения расположения дымохода.
  2. Фундамент. Предполагает углубление до 80 см: на полу размечают поверхность и делают прорезы с помощью болгарки. Далее выройте яму лопатой, проделайте трамбовку песка с щебенкой.
  3. Армирование фундамента. Используйте опалубку и железную арматуру, которую залейте раствором.
  4. Выкладка. Можно использовать схему 3 на 4 кирпича, можно применять схему Кузнецова. Можно сделать печь колпаковую своими руками: порядовка в этом случае будет отличаться. Первые два ряда кладут всплошную, затем выстраивают зольную камеру, устанавливаются дверцы. С пятого ряда монтируется духовой отдел, выкладывают топочную камеру огнеупорным материалом. В завершении делается зольник.

Установить изделие можно в деревянном доме, сделать его можно для бани на дровах. Не стоит забывать о формировании дымохода по запланированной схеме.

Обслуживание устройства

В процессе эксплуатации могут возникать некоторые вопросы по использованию и обслуживанию шведки:

  • дровяная шведка может потребовать ремонт топки: замена топочной дверки происходит за счет демонтажа старой и установки новой;
  • чем замазать трещины: для этого используйте смесь глины и песка на загрунтованной поверхности;
  • как наладить тягу в холодной печи: проверьте дымоход на наличие сажи, очистите его, обеспечьте хороший приток воздуха;
  • как правильно топить – при растопке основная задвижка трубы должна быть открыта.

Совет! В конструкции имеются независимые топливники, поэтому при работе камина, сама печь может не работать, и наоборот.

Соблюдение всех нюансов приведет к долговечности шведки, сделанной самостоятельно.

Дымоход

Печи-шведке свойственно значительное сопротивление потоку дымовых газов, так что приличной тягой она похвастаться не может. В связи с этим оголовок дымохода рекомендуется поднимать хотя бы на 60 см выше конька. При этом его следует снабдить достаточно широкой распушкой (уширением), которая будет рассекать и как бы подбрасывать ветровой поток, предотвращая задувание в трубу.

Ширина распушки, если считать от края устья дымохода, должна составлять полкирпича в каждую сторону.

Минимальная толщина стенки дымохода — полкирпича.

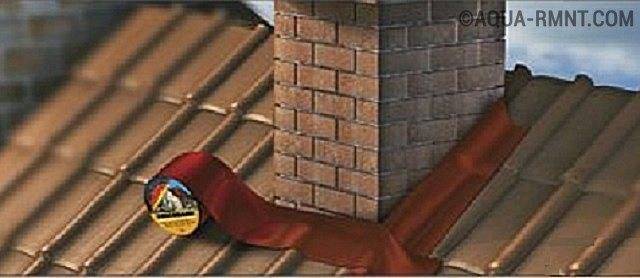

Зазор между дымоходом и кровельным покрытием удобно герметизировать специальной клейкой лентой «Ондубанд».

Герметизация трубы ондубандом

Напоследок о сушке и растопке

Заключительный этап строительства – просушивание тела печи, предварительное протапливание

В этом плане «шведка» требует осторожного подхода:

  1. Сразу разжигать дрова в топливнике нельзя.
  2. Сначала кладка должна просушиться в течение 2 недель. Если погода холодная и сырая, задействуйте электрический тепловентилятор.
  3. В течение 14 дней регулярно протапливайте печку малыми порциями сухих дров (3—4 кг в сутки). Используйте породы дерева, дающие мало сажи, — осину, акацию, тополь.

Первые рабочие топки делайте малым количеством дров, постепенно увеличивая нагрузку. Не забудьте открыть заслонки зимнего хода, дабы «шведка» прогревалась равномерно.

Пошаговая инструкция по изготовлению

Шведку с камином нужно размещать в доме так, чтобы она варочной частью и топкой направлена на кухню, а камин смотрел в жилое помещение. Она хорошо поместится между отдельными комнатами.

Ее в принципе, можно установить где угодно, если вы не планируете готовить на печи, то можно использовать ее в качестве элемента дизайна украсив декоративным материалом. Лучше если печь планируется при возведении дома, так проще создать надежный фундамент, ведь масса всей конструкции примерно 3 тонны.

Шведская печь с камином представлена на схемах:

Вид спереди
Вид сзади

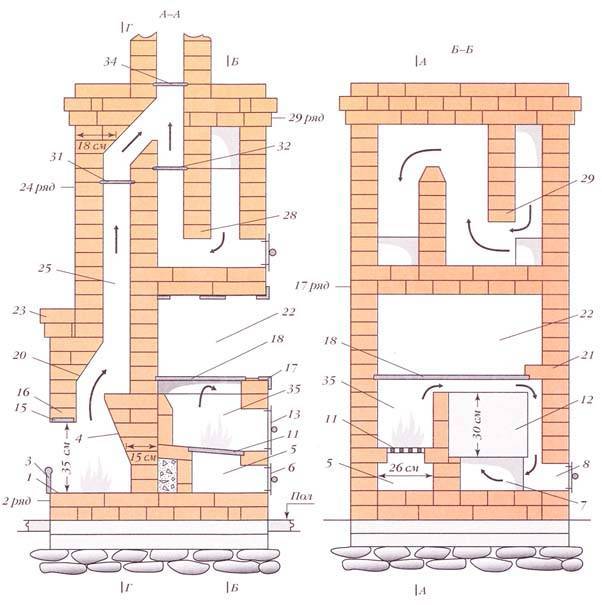

В разрезе #1

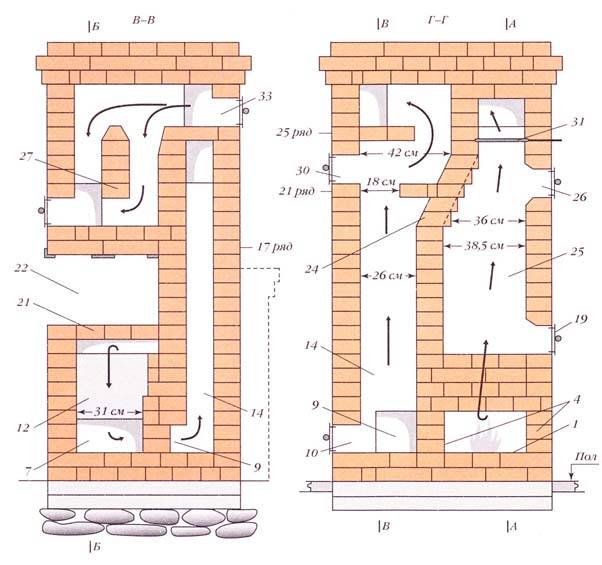

В разрезе #2

Материалы и инструменты

Нужные материалы представлены ниже:

Огромное значение имеют материалы, использованные для приготовления кладочного раствора. Простая глина не способна выдержать воздействия высокой температуры, нужно найти шамотную глину. Кто хочет заготовить ее самостоятельно, нужно ее искать в вымоинах возле рек или на их крутых берегах.

Заранее нужно приготовить инструменты, из них потребуются:

  • Мастерок;
  • Резиновая киянка и молоток-кирка;
  • Бечевка и отвес;
  • Правило;
  • Рулетка, карандаш.

Выкладываем печь

При желании вы можете скачать проект шведки с камином А.И. Рязанкина.

Порядовка печи шведки с камином представлена ниже:

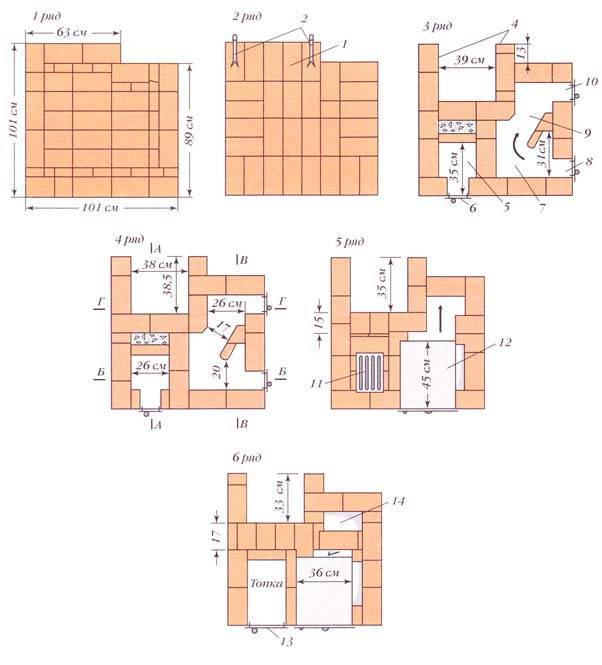

1-6 ряд
7-12 ряд

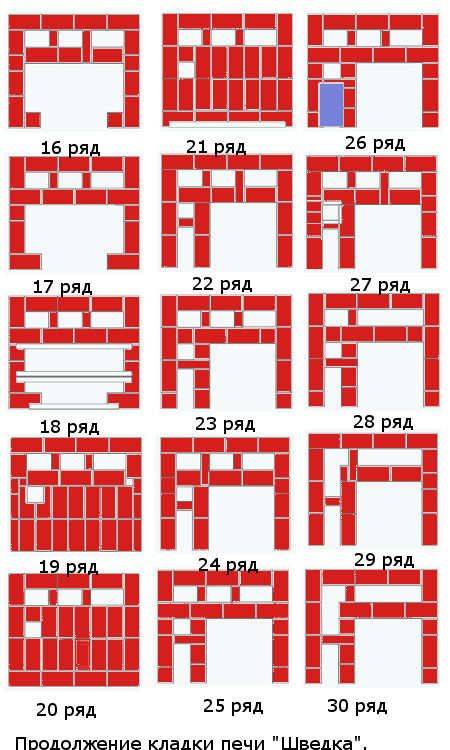

13-24 ряд
25-33 ряд

Прежде всего необходимо изготовить фундамент под печь. После этого начинается кладка по порядовке (изображения выше).

Первый ряд кладки обязательно кладут на гидроизоляционный слой. Чтобы кладка была ровной, это влияет на размещение всей конструкции, на листе материала для гидроизоляции нужно сделать разметку –  для этой цели, потребуются длинная линейка, уголок и белый мел. С точными очертаниями будущей печи, будет намного проще выполнить работу, по полученной разметке, по ней и начинают выкладывать первый ряд.

Необходимо делать перевязку кирпичей. Контролируйте правильностью выкладки углов и горизонтальность конструкции. Эти ряды необходимы как основа для всей конструкции, при их выкладке нельзя совершать ошибок. Стержни, на которых будет лежать каминная решетка, нужно замуровывать в кладку во 2 ряду.

Печь шведка с камином, должна строиться в теплое время, чтобы она смогла просохнуть от естественного тепла. Во время холодов придется удалять влагу из кладки с помощью сушки мелкими дровами. Это делают по нескольку часов, закладывая в топку немного щепок. Сушить печь нужно не меньше недели, можно высушить кирпич принудительно, для этого в топливник устанавливают тепловентилятор, и закрывают все печные проемы, оставляя открытым только дымоход.

Особенности порядовки небольшой печки

Небольшая печь в русском стиле возводится в разном исполнении. Каждый из ее вариантов проверен на практике. Такие модели возводятся приверженцами русских традиций. Однако небольшие конструкции не используются для полноценного обогрева помещений. Они в основном применяются для приготовления блюд.

Одним из вариантов миниатюрной печки в русском стиле является конструкция с увеличенным горнилом и расширенным входом. Это позволяет выполнять ускоренную сушку различных овощей и фруктов. Здесь даже можно будет готовить топленые молочные продукты.

Мини русская печь, порядовка которой всегда начинается с укладки первого сплошного ряда, создается на надежном фундаменте, который, конечно, имеет меньший размер, чем классический вариант. Обычно бетонное основание представляет собой монолитно залитую плиту.

На следующем этапе возводятся стены подпечка. Они нужны для строительства арочного свода и такой же формы проема. При монтаже используются деревянные шаблоны. Далее, так же, как и в классическом варианте, осуществляется засыпка песком пространства между стенами и арочным сводом.

После монтажа печной свод засыпается пескомИсточник строители58.рф

В принципе, все дальнейшие работы схожи с процессами, когда выполняется строительство большой печки в русском стиле. Во время возведения миниатюрного варианта также выкладываются стенки, шесток и перетрубье. При этом перед проемом отделения, где обычно делают выпечку, создается расширенное устье.

Мини вариант печки отличается отсутствием сложных дымоотводящих каналов. Поэтому строительство такой конструкции обычно осуществляется максимум за 4 дня. При усложнении схемы порядовки монтаж может занять две недели.

Видео описание

Вариант порядовки миниатюрной печки в русском стиле показан в этом видео:

Коротко о главном

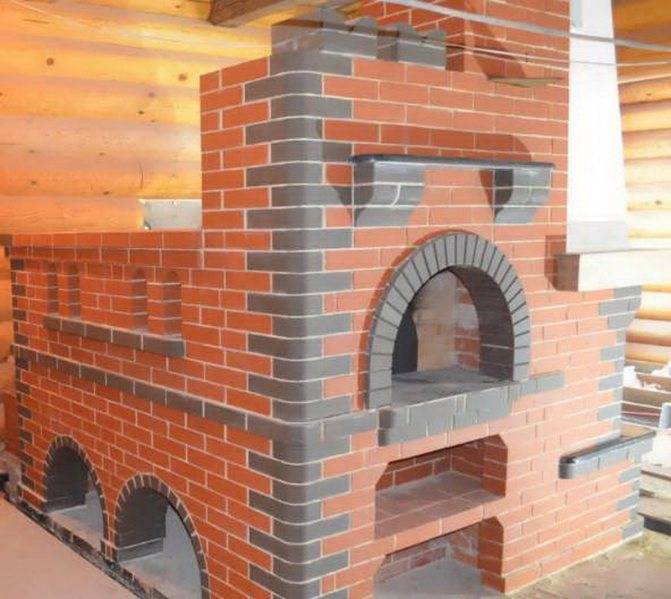

Классическая печка в русском стиле – это популярный вариант отопительного сооружения с большой поверхностью нагрева и оснащенного лежанкой. В ее конструкции также присутствует горнило, шесток, подпечье, под, перетрубье, дымоотводящие каналы, вьюшка.

Печка в русском стиле может иметь миниатюрный или средний размер. Возводятся также большие отопительные конструкции с варочной плитой, камином, духовкой. Чтобы построить эффективную печку, мастера кладку осуществляют по проверенным схемам. Часто выполняется порядовка печной конструкции с варочной плитой. Популярностью также пользуется миниатюрное отапливаемое сооружение. Это упрощенный вариант классической печки в русском стиле.

Модификации русской печки с лежанкой и плитой

В настоящее время печи снабжают варочными поверхностями, сделанными из чугуна, при этом в нижней части они прогреваются. В случае наличия лежанки их размеры бывают самыми разными, но чаще всего это 1,5×1,75 метра или 1,5×2,3 метра. Встречаются печи с камином, духовкой или другими дополнительными элементами.

Наиболее распространены:

  1. Печи с варочной поверхностью, встраиваемой в месте расположения шестка, который в классической модели делали глухим.
  2. Агрегаты с топчаном. Его приставляют к печке с целью увеличения размера лежанки.
  3. Конструкции русской печи с камином, расположенным в соседнем помещении. В этом случае не потребуется обустройство отдельного фундамента и системы дымоотведения, а параметры агрегата увеличиваются, правда, не намного.

Что такое печь шведка и где она используется

Конструкция имеет много преимуществ. Принцип действия позволяет устанавливать такую печь в любом помещении, особенно малогабаритном. Она постепенно прогревает дом и длительно сохраняет в нем тепло. Но это возможно только при условии правильной кладки и эксплуатации. Сделать ее может каждый человек. Без некоторых знаний процесс будет тяжелым, но соблюдая порядок и инструкцию, выполнить его реально.

Принцип работы и конструкция шведской печи

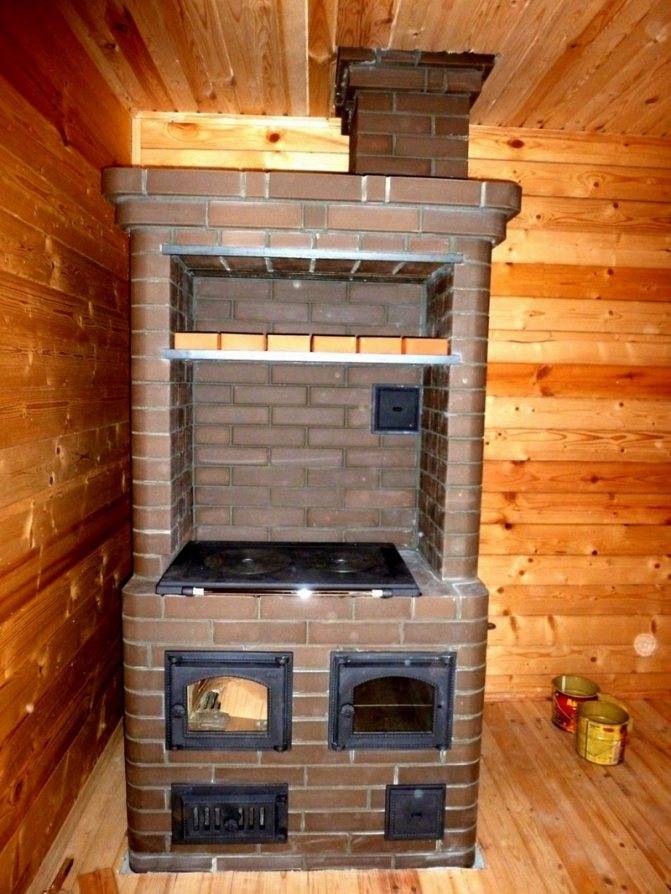

Печь шведка, с встроенной духовкой и варочной поверхностью – экономный вариант отапливать частный дом. Конструкция имеет много преимуществ. Духовка расположена сбоку. Принцип ее работы заключается в том, что первый жар хорошо прогревает массивный кирпич. Эта часть плохо проводит тепло.

Топочная часть в виде колпачка, выполняет одну из главных функций – дожигает топливо. Огонь не относится к металлической части духовки. Это не нужно, ведь она нагревается из-за сильного жара. Если открыть дверки, в помещении быстро будет ощущаться потепление. Пока готовиться завтрак можно хорошо прогреть дом.

Такая печь подходит для частных и загородных домов. Если конструкцию дополнить лежаком, то можно обеспечить здоровый и полноценный сон в зимнее время.

Верхняя ниша

Компактная и одновременно вместительная часть печи. Нагревается при первом и втором жаре. Без опасений можно сушить влажную одежду. Так продумана технология подачи тепла. Удобно сушить белье. Зимой и осенью она промокает от дождя и снега. Функция безопасна, если учитывать правила пожарной безопасности.

Ниша над плитой

Старые образцы печи имели деревянную крышку, которой закрывали нишу для длительного сохранения тепла. Это было удобно, ведь на утро в помещении было тепло, еще с вечерней растопки. Такое преимущество позволяет экономить время по утрам. Особенно если не хватает времени на топку.

Дымоотвод

В процессе разработки, мастера решили отказаться от хайла. Он был расположен между дымоотводом и топкой. Такой метод строения оказался сложным и дорогостоящим. Поэтому печь своими руками строят без хайла. Взамен делают переток под духовкой. Когда дом будет протоплен необходимо закрывать вьюшку. В противном случае печка остынет очень быстро.

Прогревание конструкции осуществляется вторым жаром, когда начинают догорать массивные части топлива. В стандартной схеме устанавливают вертикальные каналы. В таком случае устройство прогревает помещение плохо. Но не наблюдается скопление сажи, что позволяет использовать любой вид топки.

Изначально устанавливали горизонтальные каналы. Делали в домах богатых людей. Это позволяло экономить время. Для растопки не требовалось прилаживать много усилий. Хорошо и быстро нагревалась нижняя часть. Но очистку от сажи проводили часто. Сейчас этот процесс осложняет эксплуатацию. Неудобно применять, учитывая суету бытовой жизни.

Многое также зависит от вида дров, которые используют для отопления. Рекомендуется выбирать дрова, с незначительным содержанием смол. Например, осина или акация. Сосновые породы деревьев и береза не подходят. Именно эти вещества в процессе сгорания способствуют накоплению сажи и загрязнению дымохода.

Дополнительные элементы

Задняя часть такой печи – это идеальное место для создания лежанки, камина. На месте лежака можно создать шведскую кровать. Длительный подогрев позволит хорошо выспаться зимой. Также дополнительно создают ящики для белья, которое всегда сухое и теплое.

Размеры печки в русском стиле

Перед возведением печной конструкции всегда сначала выбирается место строительства отопительного сооружения. Печка в русском стиле может располагаться в углу помещения или вдоль одной из его стен. Габариты отопительной конструкции зависят от размеров комнаты. На эти параметры также влияет надежность фундамента.

Сейчас нередко печь начинают возводить в уже построенном доме. Это не совсем правильный вариант. Ведь удобнее досконально продумать отопительную конструкцию еще на этапе проектирования жилой постройки. Однако даже в этом случае мастера всегда возведут эффективную печку. Она может иметь следующее исполнение:

Мини русская печь, ширина и длина которой соответственно составляют 1240 мм и 1780 мм. Этот вариант подходит для строительства на даче, под навесом или даже в летней кухне.

Миниатюрная русская печная конструкцияИсточник blogspot.com

  • Отопительная конструкция среднего размера, которую еще называют домашней печью. Ее габариты составляют 2130*1470 мм. Этот вариант подходит для обогрева дома площадью до 40 м².
  • Полноразмерное отопительное сооружение с габаритами 3250*2250 мм. Такая печка способна обогреть большую полутораэтажную жилую постройку.

Вышеприведенные размеры печки в русском стиле – это только рекомендованные габариты. Важнее при возведении такого отопительного сооружения соблюсти пропорции при кладке свода, пода, горнила и дымоотводящей трубы. В последнем случае нужно выложить канал подходящего сечения, чтобы обеспечить эффективную тягу.

Один из вариантов размеров печкиИсточник ps.494444.ru

Необходимые материалы и инструменты для строительства печи

Несмотря на все увещевания в сети о том, что нет ничего проще, чем построить печь, перед тем как взяться за дело необходимо трезво оценить и взвесить свои силы. Шведская печь — конструкция не из простых, требующая скрупулёзности и точности исполнения. Нужно хорошо разбираться в чертежах и адекватно читать порядовки. Необходимо правильно замешивать раствор, владеть первичными навыками каменщика. Уметь выдерживать размеры, и класть ровные ряды кирпичей.

Необходимо подготовить все инструменты и материалы для работы. Из инструментов понадобятся:

  • мастерок каменщика;
  • молоток-кирка, резиновая киянка;
  • строительный отвес, бечёвка;
  • правило, рейка-порядовка;
  • рулетка, угольник, гидравлический уровень, маркер или карандаш;
  • лопаты, вёдра.

Для строительства печи потребуется стандартный набор печника-каменщика

Значительно ускорит работу применение электроинструментов — ручной дрели с миксерным венчиком и болгарки с алмазным диском для резки кирпича.

Напыление на диск алмазной крошки позволяет легко резать кирпич

Для приготовления раствора рекомендуется использовать металлическое сито с мелкой ячейкой для просева песка и глины

Очень важно приготовить раствор из правильных материалов. Как уже отмечалось, обычная глина не выдерживает температурных нагрузок, применять можно только шамотную глину

Идеальными считаются белая, голубая или синяя глина, залегающие на глубине 5–8 м. Тем, кто решит заготавливать этот компонент самостоятельно, можно посоветовать искать его на крутых берегах рек или в глубоких вымоинах. Наиболее подходящей будет порода средней жирности, без песчаных включений.

Глину замешивают в строительном корыте и оставляют на несколько дней для достижения необходимой консистенции

Раствор несколько дней замачивают в корыте до тех пор, пока не исчезнут комки и лишняя вода не выступит над поверхностью глиняного ила. После слива избыточной воды раствор должен иметь консистенцию густой сметаны. Если мастерком нанести такой раствор на сухую вертикальную стену, он не будет стекать, а повиснет и застынет в таком положении.

Список необходимых материалов для строительства шведской печи:

  1. Красный полнотелый кирпич М-150.
  2. Шамотный кирпич марки ШБ-5 (ГОСТ 530–212).
  3. Шамотная глина для кладки.
  4. Дверцы топочной и зольной камер, заслонки, задвижки.
  5. Духовой шкаф с размерами 45х36х30 см.
  6. Варочная плита 41х71 см.
  7. Чугунная колосниковая решётка.
  8. Уголок металлический с размером плеча не менее 4 см и толщиной от 5 мм. Полоски металла такой же толщины. Металлический лист.
  9. Асбестовая прокладка в виде шнура. Асбестовый лист для противопожарных разделок.

Отопительная варочная печь шведка: особенности, преимущества

Шведку часто сравнивают с русской печью, однако по размерам и расходу топлива эти два устройства отличаются. Она компактная, чего нельзя сказать о русской печи, именно поэтому многие жители частных домов делают выбор в ее пользу.  Модель была разработана в Швеции, согласно тонкостям местного климата. В функции входит:

  • обогрев помещения;
  • приготовление пищи.

В зависимости от модели, она может быть оснащена камином, отделением для выпечки. Главное преимущество состоит в возможности самостоятельно оборудовать такое изделие в своем жилище. Выбрав нужный вариант, можно выложить кирпичную печку своими руками. Для этого необходимо начертить подробную схему порядовки и подобрать все нужные материалы.

Чем печь шведка отличается от голландки и финки

На данный момент существует множество видов кирпичных печей, но особенно выделяют три похожие между собой конструкции: шведку, голландку и финку. Неопытный пользователь должен узнать, что лучше из этих трех вариантов и какие отличия между ними существуют:

Голландка. Имеет прямоугольную форму и вертикальные дымообороты. Используется для отопления и приготовления пищи. Особенность заключается в простоте выкладки и неприхотливости. Если перетопить модель, то есть опасность возникновения угарного газа. Из-за особенностей конструкции: можно установить печь на 2 этажа.
Финка. Имеет одно отличие от шведской – она делается с хлебной камерой. Проекты могут быть разными, но отличительная черта остается неизменной.
Шведка. Для обустройства потребуются определенные умения и навыки

Если работу выполняет новичок, важно учитывать все нюансы. Обустройство агрегата для дачи требует соблюдения порядка схемы и всех норм.

Важно! Шведка отличается от других отопительно-варочных конструкций тем, что кладется со щитком в задней части

Шведская печь – компактный и удобный вариант сооружения, предназначенный для отопления жилья и приготовления еды

Выбирая между тремя представленными вариантами, стоит обратить внимание на габариты и предназначение

Виды шведских печей

В зависимости от строения выделяют несколько разновидностей шведок:

  1. Без духовки с варочной поверхностью. Самая распространенная конструкция, зачастую выполняется кладка с тремя режимами топки: порядовка рассчитана на кладку для трех времен года. В зависимости от желаемой температуры она будет нагреваться больше или меньше. При желании можно сделать печь-мини с одной конфоркой для небольших помещений.
  2. С водяным контуром. В топку или дымоход встраивается теплообменник, который нагревает проходящую через регистр воду и пускает ее по трубам к радиаторам.
  3. С камином и варочной плитой. Такое устройство имеет название печь Рязанкина. Печь-камин шведка выглядит красиво, ее устанавливают на фундамент. Размеры — 102х102х217 см, что говорит о возможности применения в частном построении. Можно соорудить с одной стороны печь с другой камин, тогда пользователь сможет одновременно любоваться каминным пламенем и использовать топку по назначению.
  4. Без плиты. Особый вид конструкции, когда шведка исполняет роль отопительного прибора без возможности приготовления пищи.

Важно! Желающих самостоятельно соорудить конструкцию интересует вопрос, какие бывают изделия по форме. Их можно сделать круглыми, прямоугольными или угловыми

Тип выбирается согласно месту расположения.

Также мастера могут соорудить вариант с сушильной камерой, где можно будет предварительно высушить древесину для растопки. Отдельное место занимает шведка с лежанкой – такая простая конструкция предполагает дополнительное место для отдыха.

В зависимости от особенностей строения устройства, оно может иметь несколько колпаков. Например, печь Бацулина двухколпаковая имеет духовку и плиту, вариант с пятью колодцами, размер и схема которых поможет выложить материал правильно, оснащена 5 секторами для движения дыма. Вариант 2-х колпаковый из кирпича считается универсальным.

Подготовительные работы перед сборкой печи

Важной частью подготовительного этапа является выбор места печи в общей планировке дома. Так как главной задачей печки является обогрев, оптимальным расположением считается центр помещения

Но обычно, из практических соображений, местоположение смещают ближе к входной двери. Как правило, печь складывают одновременно с возведением стен и крыши. Для этого фундамент готовят заранее, ведь печь весит около 3 тонн. Такую нагрузку на 1 м2 выдержит только добротно залитый, устоявшийся фундамент.

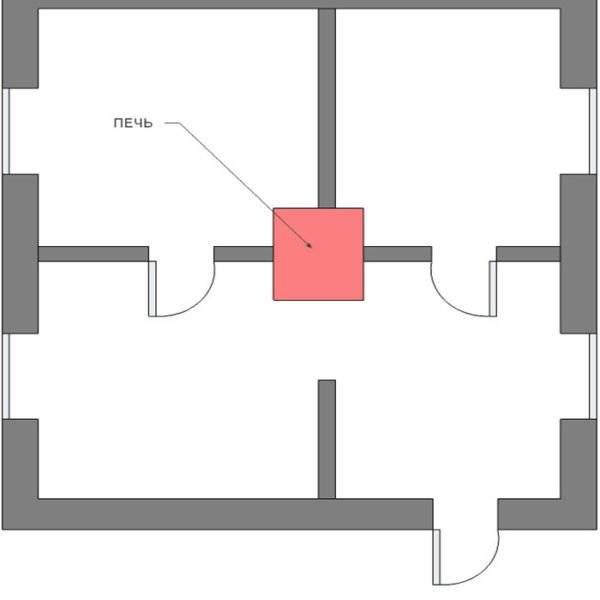

Оптимальное местоположение печи в жилом доме находится в месте пересечения межкомнатных перегородок около входных дверей

Если печь возводится в доме, который уже построен, необходимо учесть вывод дымохода над кровлей

При установке трубы важно не нарушать жёсткость кровельного каркаса и не попасть на стропило, так как это значительно усложнит задачу строительства дымохода

Благоприятным временем для проведения подготовительных работ считается летне-осенний период. Фундаменту лучше всего дать время для просушки не менее 1 месяца, но в идеале — полгода, залив его заблаговременно с осени.

Отверстия в чердачных или межэтажных перекрытиях делаются непосредственно перед кладкой печи.

Кровельное покрытие разбирается в последнюю очередь, когда кладка дымоходного стояка завершена.

Заливка фундамента

Остановимся подробнее на изготовлении фундамента под шведскую печь, так как это очень важный момент для её дальнейшей эксплуатации.

  1. Глубина фундамента определяется в зависимости от региона. Отправной точкой является глубина промерзания грунта зимой. Если сделать фундамент выше этого слоя, возможны смещения в горизонтальной плоскости. Поэтому в среднем выбирается глубина от 0,8 до 1,0 м.

  2. Линейные размеры считаются по размерам самой печи. Фундамент закладывают на 10–15 см шире и длиннее габаритов печи. Это общепринятый норматив при строительстве грунтовых опор.

  3. Между грунтом и бетоном насыпается песчаная подушка высотой 15–20 см. С её помощью выравнивается основание будущего фундамента и равномерно распределяется давление на почву. Кроме того, песок отлично пропускает сквозь себя воду. В дальнейшем он будет отводить влагу из фундамента при попадании грунтовых вод.

  4. После песка допускается использование крупной фракции щебня, битого кирпича, шифера, черепицы и других строительных отходов. Их связывают цементным раствором. Если есть возможность, используют природный камень, отличающийся высокой прочностью.

  5. Арматура помещается ближе к верхним слоям. Её предназначение — укрепить бетонный массив и равномерно распределять температурные изменения по всей площади. Поэтому металлическую сетку укладывают в горизонтальной плоскости в 10–15 см от поверхности бетонной стяжки.

  6. Сразу после заливки верхняя плоскость выравнивается правилом (или широким шпателем). А после схватывания и высыхания на неё настилают несколько слоёв рубероида, который будет исполнять роль гидроизоляции. Некоторые мастера предпочитают рубероиду толь. Другие — синтетические материалы с металлической фольгой на одной из сторон. В любом случае гидроизоляция необходима, и забывать об этом не стоит.

  7. Отверстие в полу прорезается из такого расчёта, чтобы было удобно делать печную кладку. А после завершения работы — нарастить половое покрытие непосредственно к корпусу печи и установить плинтуса. Для этого добавляют как минимум две дополнительные лаги, на которые опираются края полов. Обычно их делают из строительного бруса (50х75 мм и выше) и крепят к неразрезанным половицам саморезами. Лаги располагают вдоль стен печи после того, как закончены работы над фундаментом.

Практика показала, что особенностью шведской печки, так же как и голландки, является мощный поток тепловой энергии вниз. Поэтому перед тем как начинать кладку, под основание печи прокладывают несколько слоёв теплоизоляционного материала. Обычно это базальтовый картон — недорогой и прочный теплоизолятор толщиной от 5 мм. Более дорогой, но также практикуемый способ — укладка первого ряда основания печи шамотным кирпичом. Низкая теплопроводность кирпича препятствует нагреванию фундамента.

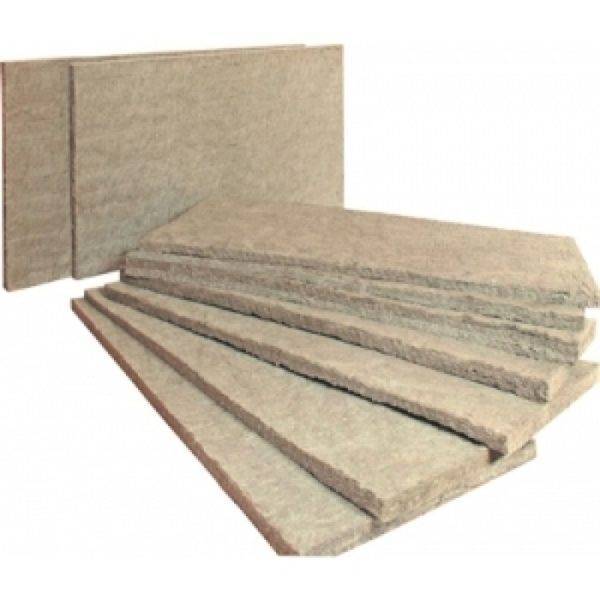

Базальтовый картон является недорогим и надёжным теплоизоляционным материалом для устройства печей

Русская печь чертежи печей из кирпича

Раньше такие конструкции встречались в каждом доме, но в настоящее время они уже являются редкостью. Несмотря на это, русская печь может удачно вписаться в интерьер помещения. Также печи русские из кирпича являются не только отопительным прибором – у них есть и варочная поверхность.

Для кладки печи потребуются следующие материалы:

Для работы потребуются следующие инструменты:

  • кельма – для укладывания и выравнивания раствора;
  • кирочка – многофункциональный молоток с лезвием, расположенным перпендикулярно оси рукоятки. На его другом конце находится квадратный лобовик;
  • уровень пузырьковый для кладки и гидравлический для первого ряда;
  • правило – служит для выравнивания кирпичей каждого ряда;
  • отвесы – один из них должен быть постоянно прикреплен к оси дымохода (перекрытию), а с помощью второго проверяется вертикальность углов;
  • кисть – нужна для затирки швов;
  • шнур – его натягивают на каждый ряд кладки.

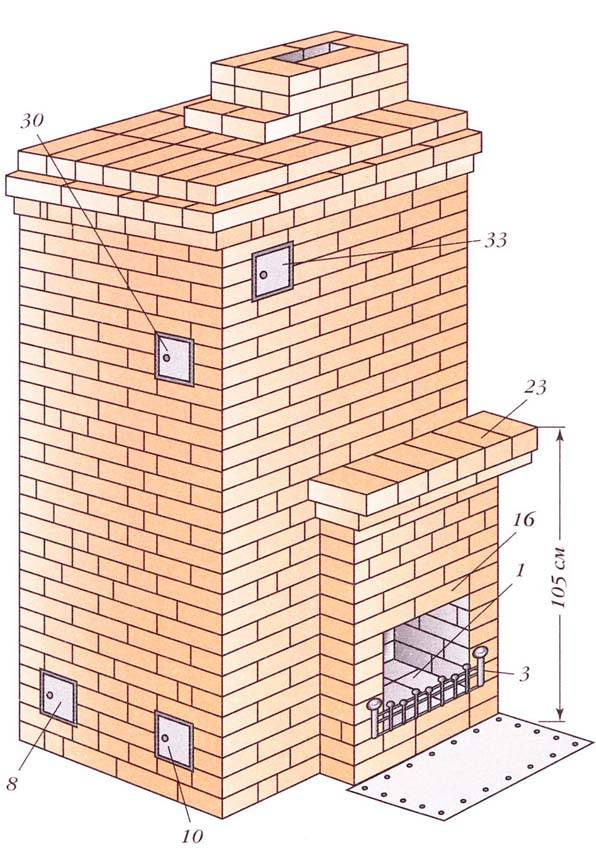

Чертежи кирпичных печей для дома любого типа выглядят следующим образом:

  1. Варочная камера. Для кладки используется на 3/4 сточенный угловой кирпич с замками.
  2. Под. От задней части идет уклон, с целью чего пространство засыпают песком, на который укладывается кирпич.
  3. Перекрытие нижней части. Конструкцию укрывают кирпичом по пруткам, уголкам или листовым заготовкам.
  4. Свод с замком. В некоторых случаях используется центральный замок, в других – два последних симметричных кирпича.
  5. Ряды до нижнего свода. Кладка печи из кирпича выполняется обычным образом, в дальнейшем поверх нее устанавливают шаблон свода, собранные из ДСП, или рессоры, выпиленные из дерева.
  6. Колодцы. Представляют собой перевязанные ряды, в которых оставляют выходящее на подпечье отверстие.
  7. Подпечье. Кирпичи укладываются на фундаментном растворе, полые камни не допускаются.
  8. Свод ВК. Для удобства кирпичи стесывают до клинообразной формы.
  9. Перекрытие канала над самоварником. Является сплошным, используются только цельные камни.
  10. Над шестаком уменьшаются отверстия. Кирпич обрубается в соответствии с чертежом.
  11. Выравнивание стен. Вместе с этим уменьшают перетрубье, закладывают канал самоварника.
  12. Монтаж самоварника. Конструкцию закрывают отдельной крышкой.
  13. Установка вьюшки. Для вмуровывания конструкции укладывается два ряда.
  14. Дымоход. Высота трубы от пода до верхней части должна составлять минимум 5 метров. Верхние ряды образуют козырек, который препятствует попаданию осадков внутрь дымохода.

Благодаря такой печи обеспечивается качественный обогрев дома.

Печи шведка для дома

Для отопления небольшого дома оптимальным вариантом будет так называемая отопительно-варочная печь. Обычно это печь-шведка. В рамках ее порядовки устанавливается камин. Кроме того, нужно соблюдать определенные правила.

Собрать такую конструкцию самостоятельно совсем не сложно, достаточно лишь знать основные правила порядовки, которые помогут собрать безопасную конструкцию даже новичку своими руками.

Основное преимущество печи-шведки – это комбинированность ее структуры. То есть, она подойдет не только для приготовления пищи, но и для отопления небольших помещений. При желании, можно добавить такому сооружению иные функции, вроде ниши для хранения пищи или духового шкафа. Кроме того, в ней может присутствовать лежанка или иные конструкции печи шведки.

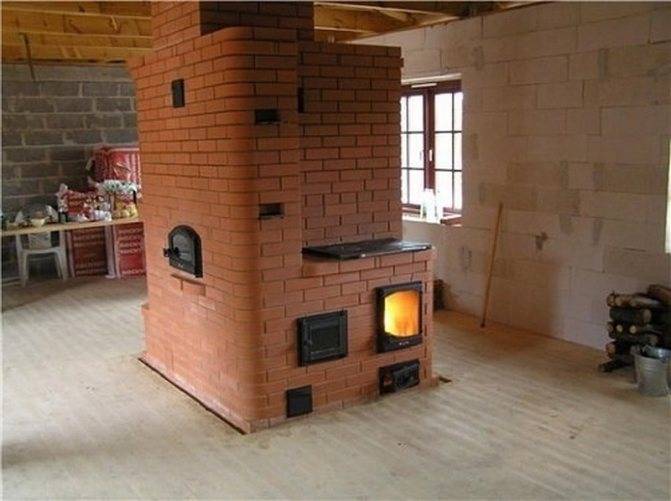

кирпичная печь шведка подробная схема

Так или иначе, собирать печь шведку своими руками можно только из качественных материалов с высоким качеством. Только в этом случае можно рассчитывать на ее продолжительную, и, главное, безопасную работу. Печь из кирпича шведка смотрите фото варианты размещения в доме.

Обустройство дымохода — важный этап создания печи своими руками

При проведении порядовки отопительно-варочных печей необходимо позаботиться об устройстве такого сооружения, как дымоход. Для многих схем предусматривается рекомендация о наиболее желательном типе и методе оборудования конструкции, обеспечивающей удаление топочных газов и продуктов горения. Однако бывает так, что сам владелец строения может определить вариант, который он будет использовать.

Сооружение дымохода является важным этапом. Поэтому при его возведении своими руками необходимо делать все очень аккуратно, выполняя все требования технологии. Дело в том, что правильность ее работы, непосредственным образом влияет на:

  • эффективность обогрева;
  • качество функционирования печи.

Сегодня предлагается немало вариантов устройств, способных обеспечить удаление газов. Чаще всего они имеют стандартную конструкцию. Хотя среди них можно обнаружить и несколько моделей нестандартного исполнения. Подобные изделия находят применение для специальных типов печей. Наличие столь большого выбора дает возможность подобрать такой вариант для дымохода, который обеспечит наиболее эффективную работу печи любой конструкции. Не является здесь исключением и отопительная установка, созданная на основе порядовки «шведка».

Какой раствор использовать для кладки

От качества кладочного раствора напрямую зависит надежность и долговечность готовой печи. Кладка будет вестись с использованием раствора на песчано-глиняной основе.

В приготовлении раствора нет ничего сложного. Возьмите глину, залейте ее водой и размочите. Просейте смесь через сито, а затем размешайте в «глиняное молоко». В завершении добавьте некоторое количество воды, чтобы получить достаточно вязкий и пластичный раствор.

Помните, от правильности приготовления кладочного раствора напрямую зависит надежность и прочность печи. Сделаете все как нужно – печь будет эффективно обогревать ваш дом в течение долгих лет. Нарушите технологию или решите сильно сэкономить на материалах – тепловой агрегат вряд ли сможет полностью раскрыть свой потенциал и простоять в течение хоть сколь бы то ни было долгого срока.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
